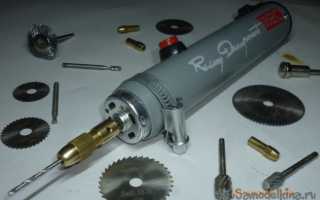

Как сделать электродрель своими руками?

Мини электродрель своими руками — очень просто и быстро

И вновь, Всем доброго дня, Уважаемые энтузиасты самодельных устройств, инструментов и других механизмов.

Сегодня с удовольствием хочу поделиться с Вами, простым способом изготовления несложного, бюджетного варианта изготовления мини электродрели.
Затем с Вами рассмотрим, выявленные плюсы и минусы, получившегося изделия.
Мини дрель получила широкое распространение и применяется для выполнения невероятно большого объема задач в домашних условиях, гараже, на даче или ремонте.
Мини дрель применяется для самых различных мелких работ. В частности, используется для сверления электрических печатных плат, обычная электрическая дрель для таких работ совершенно не годится.
Мини дрель, оснащенная специальными насадками, вполне может применяться в роли гравера, либо шлифовальной машинки или фрезера. Для использования ее в данном качестве используются специальные насадки с шероховатой рабочей поверхностью. В процессе работы насадка обрабатывает деталь либо наносит необходимый рисунок на обрабатываемое изделие.
Разумеется, толстое железо мини дрель не осилит, но отверстие в металлическом листе толщиной до одного миллиметра, просверлить силенок вполне хватит.
Вариантов изготовления мини-дрели собственными руками, невообразимое множество. Все укладывается в ваш полет воображения, фантазии и сдерживается исключительно имеющимеся в наличии у вас комплектующими для изготовления дрели.
Так что ваши фантазии ограничиваются только вашими закромами запчастей.
Сердцем любой мини дрели служит небольшой, но достаточно мощный электро двигатель. Так же для изготовления нашей мини дрели потребуется цанговый патрон (цанговый патрон — это разновидность сверлильных патронов. Они удерживают сверло в дрели во время процесса сверления. От качества цангового патрона и соответственно крепления сверла к электродвигателю зависит качество выполняемой работы электро дрели. Поэтому к выбору цангового патрона следует подойти со всей ответственностью), качественно цанговый патрон изготовить своими силами в домашних условиях довольно проблематично, так, что его лучше приобрести в магазине .
Стандартные патроны (с цангами под сверла диаметром от 0,5 до 3,2 миллиметра) можно найти в любом интернет магазине по доступной цене, цена варьируется от 100 до 150 российских рублей.
Немаловажной деталью мини дрели, где размещаются и крепятся все комплектующие является корпус. Вариантов множество, в нашем случае используется трубка из фановой трубы, внутренний диаметр которой, как нельзя лучше совпал с наружным диаметром электро двигателя. При фиксации в корпусе двигатель встал практически без зазоров.
Соединительные электрические провода – подбираются исходя из мощности дрели, но в связи с тем, что мы используем электродвигатель с невысоким потреблением мощности, подбираем электрические изолированные провода небольшого сечения. Для качественной пайки электрической схемы нам будут нужны кислота для пайки и оловянные прутки, паяльник или соединительные разъемы.
Мини дрель самостоятельно может собрать практически любой начинающий самодельщик энтузиаст. Дело за желанием и усидчивостью.
Как всегда о соблюдении техники безопасности, при работе с инструментами повышенной опасности. Работайте аккуратно. Соблюдая все правила техники безопасности. Не пробуйте электричество языком на вкус, не суйте пальцы куда собака не сует свой хвост. Перед любым действием, включайте мозг. И тогда, поверьте на слово, у каждого члена вашей дружной семьи, включая собачку, будет по собственной мини дрели.

И так приступаем к изготовлению мини дрели.

Видео инструкция изготовления мини дрели.

Инструменты для изготовления мини дрели:

1. Электро дрель или любое сверлильное оборудование.
2. Электролобзик или ножевка.
3. Отвертка.
4. Канцелярский нож.
5. Паяльник.
6. Наждачнвая шкурка.
7. Напильник или надфиль.
8. Клей для пластика.
9. Тиски или струбцина.
10. Пассатижи или плоскогубцы.
11. Сверла.
12. Орезная машинка.
13. Отрезной круг по металлу.

Материалы для работы:

1. Электродвигатель подходящего размера, можно подобрать в китайском интернет магазине.
2. Аккумулятор емкостной 18650, на напряжение 3,7 вольта.
3. Колодка для крепления аккумулятора.
4. Набор проводов.
5. Цанговый патрон с набором цанг.
6. Фановая трубка, подбирается под электро двигатель.
7. Выключатель.
8. Кнопка.
9. Припой.
10. Паяльная кислота.
11. Саморезы.
12. разъемы папа-мама.
12. Сверла, фрезы, диски для последующей работы.
13. Хомут фиксации электро двигателя.

Порядок изготовления:

1. Замеряем размер корпуса из фановой трубки, исходя из компоновки.
2. Отрезаем нужный размер трубки для корпуса.
3. Высверливаем и разворачиваем отверстия, в получившемся корпусе дрели, под кнопку и выключатель.
4. Переделываем колодку аккумулятора под наш размер, доступно показано в видео ролике.
5. Подрезаем хомут крепления электродвигателя.
6. Производим пайку комплектующих для электропитания электродвигателя.
7. Изготавливаем заднюю крышку дрели.
7. Производим сборку мини дрели.
8. Тестовый запуск Мини электро дрели.

Технический анализ мини дрели:

— бюджетные затраты на комплектующие конструкции;
— достаточная компактность изделия;
— удобное использование и управление мини дрелью;
— автономность использования;

— малая мощность;
— недостаточное напряжение для высококачественной эксплуатации.

На сегодня все. Пишите комментарии, критикуйте по существу и заходите еще.

Мини дрель своими руками

Домашние мастера часто сталкиваются с проблемой сверления микроотверстий или с обработкой различных поверхностей с ювелирной точностью. Обычная электродрель к этому непригодна из-за своего веса и больших габаритов. Мини дрель (МД) позволяет выполнять эти тонкие работы не только граверам, но и всем любителям миниатюрных поделок.

Сфера применения

Маленькая дрель с комплектом функциональных насадок бывает порой просто незаменимым инструментом для осуществления следующих работ:

• сверление отверстий диаметром 0,5-2 мм;
• фрезерование небольших деталей;
• гравировка, шлифовка и полировка;
• резка, заточка и доводка мелких изделий.

Материалы

Какие материалы нужны для создания мини дрели своими руками? Чтобы сделать своими руками мини дрель, сначала подбирают две важнейшие детали: это моторчик от какого-нибудь старого электроустройства и цанговый патрон.

Механическое зажимное приспособление можно приобрести практически на радиорынке. Там же найдется электромоторчик. В крайнем случае, эти детали можно заказать в интернет-магазине.

Важно! Покупать в сети патрон выгодно тем, что в комплект поставки входит набор различных насадок для минидрели. Собрав самодельное устройство, не нужно подбирать по диаметру вала свёрла, шлифовальные и пильные диски.

Что касается корпуса, то существует масса возможностей сделать его из любых подсобных материалов. Обязательно нужно запастись термоусадочной плёнкой для надёжной изоляции токонесущих частей.

Чтобы инструмент мог использовать энергию бытовой сети, нужен выпрямитель с регулятором напряжения. Также понадобятся микровыключатель, электрошнур, паяльник. Обязательно наличие клеевого термопистолета. Для жёсткой фиксации деталей вместо него применяют композитный состав – холодная сварка.

Из чего изготовить

В сети интернет можно найти массу видео материалов по изготовлению самодельных моделей мини устройств. Наиболее популярные конструкции мини дрелей представляют следующий список:

1. МД из электрического патрона.
2. Полный аналог фабричного «дремеля».
3. Дрель из зубной щётки.
4. МД из привода принтера.
5. Экономный вариант без корпуса.
6. Вторая жизнь старому магнитофону.
7. Идея с антиперспирантом.

МД из электрического патрона

В каждом доме найдётся электрический патрон для лампочки. Из него можно изготовить корпус. Встречаются стандартные патроны и корпуса для лампочек-миньонов. И те, и другие пригодны для самоделок. Всё зависит от внешнего диаметра электродвигателя.

Изготовление происходит следующим образом:

1. Сердцевину фурнитуры удаляют.
2. Отвинчивают заднюю крышку.
3. Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
4. Подгоняют толщину вала под размер отверстия цангового зажима.
5. На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
6. Патрон крепят к валу фиксаторным поперечным винтом.
7. Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
8. Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.

Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель.

Полный аналог фабричного «дремеля»

Мини дрель часто называют дремелем по названию фирмы «Dremel» – ведущего производителя данного вида электроинструмента. Сделать самоделку, полностью аналогичную модели «Dremel», практически невозможно.

Всё зависит от мастера в плане подбора запчастей. Изготовление самоделки в условиях домашней мастерской никогда не сравнится с профессиональным производством МД. Хотя при определённом старании можно достичь некоторых успехов в этом направлении.

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Дрель из зубной щётки

Те, кто пользовался электрическими зубными щётками, знают, как быстро чистящие насадки приходят в негодность, а новые щётки невозможно найти в продаже. Если таковая завалялась в домашнем хозяйстве, то это подходящий вариант сделать мини дрель.

Сложность изготовления состоит в удалении вибратора и установке патрончика на вал движка. Устройство питается от батарейки или от аккумулятора 18650. Такое устройство не будет обладать большим количеством оборотов вала моторчика. Зато МД будет хорошо служить в качестве гравёрного инструмента.

Динамо-машина из привода принтера

Старый принтер – прекрасный «поставщик» деталей для изготовления мини дрели. Из устройства извлекают электродвигатель и блок питания. Если вал электромотора слишком толстый, его обтачивают на точиле. Двигатель включают и подносят к абразиву. Регулярно меряя диаметр, обточенный шток подгоняют под проём цангового патрона. Выполнив все работы по установке корпуса, креплению патрона, монтажу концевого выключателя, прибор подключают к блоку питания. После этого остаётся установить нужную функциональную насадку и приступить к работе.

Экономный вариант без корпуса

Чтобы не заниматься поиском подходящего изделия для корпуса дрели, двигатель оборачивают термоусадочной плёнкой в 2 слоя. Прогретое покрытие плотно охватывает боковую поверхность моторчика, создавая тем самым надёжную изоляцию электроинструмента.

Вторая жизнь старому магнитофону

У бережливого хозяина можно найти старый магнитофон или плеер. Если звуковоспроизводящее устройство выполнено в стационарном виде, то используют блок питания, как и в предыдущем случае.

Движок от плеера тоже приспосабливают для вращения патрона с насадкой. Прибор будет мобилен, так как в блок питания вместо батареек помещают мощные пальчиковые аккумуляторы.

Идея с антиперспирантом

Корпус от использованного шарикового дезодоранта вполне пригоден для изготовления мини дрели. Преимуществом данного варианта является форма пластикового флакона. Он сделан так, чтобы было удобно и крепко держать в руке.

Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

Инструменты

Необходимые ручные инструменты для изготовления мини дрели практически все перечислены выше по тексту. Можно добавить набор отвёрток, мини тиски, нож, мелкие метизы, ножовку, электро точило, напильники или надфили. Плоскогубцы и кусачки тоже не помешают.

Подготовительные работы

До начала сборки мини дрели нужно сделать подробный чертёж с указанием точных размеров деталей. Это поможет избежать промахов при монтаже частей устройства.

Сборка

Производить сборку МД нужно на хорошо оборудованном рабочем столе. Должно быть установлено удобное освещение монтажной зоны. Необходимые электроинструменты должны располагать доступностью блока розеток бытовой электросети.

В статье перечислено несколько вариантов изготовления самодельных мини дрелей. Пытливый ум домашних «левшей» на этом не останавливается. В сети можно найти другие остроумные решения конструкций миниатюрных дремелей.

Видео

6 способов сделать мини-дрель своими руками в домашних условиях

Мини-дрель — это универсальный помощник мастера при проведении мелкого домашнего ремонта. Им также пользуются для починки различных видов цифровой и компьютерной техники или радиоэлектроники. Найти прибор можно на рынке или в магазине электрооборудования, но это может оказаться дорогим удовольствием.

Поэтому, если мини-дрели под рукой нет, а тратить собственные кровные на ее покупку нет ни времени, ни желания, можно воспользоваться советом бывалых мастеров и сконструировать инструмент на дому, используя подручные средства и материалы.

1. Необходимые материалы
2. Полный аналог фабричного «дремеля»
3. Из электрической зубной щетки
4. Из старого магнитофона
5. Из рыболовной катушки
6. Экономный вариант без корпуса
7. Альтернативные варианты

Необходимые материалы

Перед тем как переходить к описанию различных способов изготовления самодельной мини-дрели, следует определить, из каких конструктивных элементов состоит этот инструмент.

Всего их четыре:

• Привод — сердце любого инструмента. Он может быть как механическим, так и электрическим, в виде электромотора. При этом, исходя из правил безопасности, мастера рекомендуют использовать для мини-дрели маломощный агрегат с рабочим напряжением до 12 Вольт.

Электродвигатель RS385 12V

• Патронный зажим. При желании можно найти универсальный патрон, подходящий и для сверла, и для шуруповерта. Такими являются, например, цанговые механизмы — стоят они дешево, и состоят из патрона и сменных свёрл, которые фиксируются в патроне выступающими болтиками.

Патрон мини малый на 0.7 мм – 3.2 мм

• Миниатюрная батарея или силовой блок для питания нашей мини-дрели. Если есть возможность, лучше использовать агрегат с регулируемым подающимся напряжением, это позволить изменять частоту вращения вала.

• Кожух или корпус.

Справка! Существуют варианты мини-дрели с ручным или электрическим приводом, при изготовлении которых отдельные элементы исключаются из конструкции (например, силовой блок или корпус).

Полный аналог фабричного «дремеля»

Первое, что потребуется, чтобы сконструировать мини-дрель — миниатюрный электромотор на 5 — 12 Вольт. Их можно найти в детских и декоративных игрушках, старых кассетных плеерах, принтерах или портативных вентиляторах. Во многих магазинах они продаются в секции электроники и моделирования, в том числе и в интернет-магазинах.

Пример дрели

Оригинальный корпус тоже делается самостоятельно с таким расчетом, чтобы двигатель плотно закреплялся внутри, при этом оставляя зазор или открытую часть в месте нагрева.

Корпусом мини-дрели может быть любая пластиковая трубка.

Попадаются модели, в которых использовался тубус от герметика, шприц, пластиковый туб от зубной пасты или от детских конфет.

Подойдет также подпиленный по нужной длине кусок сантехнической пластиковой трубы, но в этом случае открытые концы нужно будет закупоривать какой-либо подвижной «пробкой», например, акриловой или вырезанной из пластика.

Патрон или зажим мини-дрели можно изготовить самостоятельно, например, из обычной соединительной клеммы, или купить на рынке или в магазине. За цангой можно обратиться в граверные мастерские, а также в отделы для моделирования или секции комплектующих для бытовых электроинструментов.

Полученный инструмент — это универсальный вариант; в зависимости от вида ремонта таким зажимным патроном фиксируются различные насадки: сверла, фрезы, диски с режущей кромкой или головки отверток.

Из электрической зубной щетки

Интересным вариантом является мини-дрель, которую можно переделать из устаревшей электрической зубной щетки.

Установленный в ней движок и редуктор способны передавать достаточный вращательный момент, чтобы высверлить отверстие в тонком металле, пластмассах или компьютерных платах.

Главное, что потребуется от мастера — заменить на валу чистящую головку тем же граверным или цанговым патроном. Важно перед покупкой патрона определить диаметр вала, чтобы патрон надежно на нем фиксировался — иногда для этого потребуется подпилить крепежные шурупы.

Справка! Многие щетки, включая и устаревшие модели, уже снабжены регулятором скорости вращения и продаются в комплекте с аккумуляторным устройством.

Из старого магнитофона

Еще одной основой мини-дрели может послужить вращавший CD болванку электромоторчик видавшего виды плеера или магнитофона. Стандартный моторчик таких устройств работает от 6В напряжения поэтому, возможно, потребуется дополнительно приобрести портативный блок питания или соорудить крепление для аккумулятора или батарейки.

С помощью двух припаянных проводков силовой блок (через кнопку-переключатель или без него) прикрепляется к моторчику и фиксируется скотчем или клеем в самодельном трубкообразном корпусе. После этого на вал закрепляется все тот же цанговый патрон, который удерживает сверло.

Важно! Чтобы избежать «восьмерок» и вибрации сверла, диаметр отверстия цанги должен максимально точно соответствовать размеру вала движка, как правило, 1,5 — 2,3 мм, и плотно на нем сидеть.

Из рыболовной катушки

Простой и эффективный вариант мини-дрели можно сконструировать, используя в качестве привода катушечный механизм обыкновенной удочки. Такой инструмент будет работать как бур, на котором вращательный момент рукоятки передается через зубчатую шестерню.

От мастера потребуется только демонтировать лесочную шпульку катушки и подрезать ось, после чего на их место приварить или приклеить цангу или патрон от неработающей дрели, в котором будет фиксироваться сверло.

Модель отличается механическим приводом, не требует электропитания, и приводится в движение вручную.

Экономный вариант без корпуса

Самая бюджетная модель мини-дрели — обычный электромотор, к которому через проводку без корпуса подключен силовой блок.

На 12-вольтовый моторчик потребуется блок питания, состоящий из 30-ватного трансформатора и выпрямительного моста, например, на диоде 1N1007.

Предохранить моторчик от пульсирующих колебаний обмотки в процессе выпрямления напряжения позволит включение в цепь простейшего конденсатора, до 25 В с емкостной характеристикой в 1000 микрофарад.

Цепь работает надежно, но с ростом нагрузки, например, при высверливании плотного материала, будет падать напряжение, что приведет к остановке вращения. Напряжение можно стабилизировать, добавив в цепь КР142ЕН8Б или L7812CV стабилизаторы

После того как приводной блок готов, изготавливается или покупается патрон — для домашнего сверления миниатюрных отверстий может подойти даже стержень от ручки, в котором клеем фиксируется сверло. Также патрон можно заменить предложенной ранее цангой или шурупной клеммой.

Альтернативные варианты

Мини-дрель в корпусе шариковой ручки — модель, сборка которой не потребует больших затрат. Для конструирования будут нужны:

• шариковая ручка;

• миниатюрное сверло с необходимым диаметром;
• термоклей;
• крепкая штифтообразная палочка по диаметру отверстия корпуса ручки. На конце штифта должна быть крестовина, перекладина или «барабан», которыми будет обеспечиваться вращение палочки в корпусе.

Желательно, чтобы корпус был изготовлен из металла или прочного пластика, так как на него придется нагрузка при вращении палочки-штифта внутри конструкции.

Для того чтобы сделать дреммель, из корпуса вынимают все элементы и вместо стержня в «пишущий» конец закрепляют сверло. Делают это так, чтобы часть сверла ушла внутрь корпуса и фиксировалась с помощью клея на штифте, который вкладывается в корпус с нижней стороны до упора вращательной части. Для большей надежности барабан можно закрепить на корпусе, чтобы вращался только штифт и монтированное на него сверло.

Еще один оригинальный вариант — это старый фен. Извлечь из него нагревательный элемент для мастера не составит большого труда, а мощности его мотора, при 1500 — 1800 об/мин хватит для совершения основной вращательной операции.

Наконец, в еще одной модели мини-дрель, которую можно изготовить в условиях домашней мастерской, корпусом выступает патрон от обычной лампы накаливания. Его размеров как раз хватит, чтобы закрепить внутри электромотор. Для этого подойдет термоклей или «холодная» сварка. Блок питания при этом размещается отдельно, например, в плотной пластиковой банке из-под лекарства или даже мыльных пузырей.

Провода или шнур выводятся через крышку и с помощью паяльника фиксируются на патроне. Также на крышке может располагаться выключатель, тогда провода проводки сначала подключаются к нему.

Важно! Перед тем как закрепить двигатель мини-дрели внутри патрона, поверхность двигателя и внутренняя сторона патрона предварительно обезжириваются. Для этого их следует обработать ацетоном.

Таким образом, воспользоваться представленными выше способами для того, чтобы самостоятельно в домашних условиях изготовить мини-дрель, может как бывалый мастер, так и новичок, имеющий минимальные навыки в работе с проводами и электрооборудованием.

Созданный своими руками компактный инструмент заменит дорогостоящий промышленный аналог и, при грамотном обращении, справится с поставленными перед ним задачами и прослужит достаточно долго.

Как сделать мини-дрель своими руками?

1. Сфера применения
2. Из чего изготовить?
3. Зажимной механизм
4. Варианты оболочки
5. Питание и компоненты управления

Для мелких работ, в частности, изготовления электрических микросхем нужна дрель. Обыкновенная электрическая дрель не годится. Известно, что масса нужной и полезной инструментальной оснастки для домашней мастерской можно просто создать собственными руками. Одной из этих любопытных самоделок является мини-дрель.

Покопавшись в старых припасах, довольно просто можно найти моторчики от всевозможных бытовых электроприборов либо игрушек. Все другие нужные для деятельности элементы также можно отыскать в числе старых предметов.

Сфера применения

Мини-дрель широко используется для выполнения разных задач.

• Создание отверстий в пластике, платах для микросхем и иных предметах. Разумеется, толстое железо приспособление просверлить не сможет, но чтобы проделать отверстие в листе толщиной до одного миллиметра, силенок хватит.
• Завинчивание и отвинчивание винтов с маленькой шляпой и резьбой. Подобный крепеж попадается главным образом на автоматах (выключатели), щитах электрической проводки, в оргтехнике, а также в маломощных электрических двигателях небольшого размера.
• Оснащенная специальными насадками, она может употребляться в роли гравера либо шлифмашины, для этого в ее патрон ставятся шаровидные насадки с шероховатой рабочей плоскостью. В ходе вращения насадка обрабатывает деталь либо наносит необходимый рисунок.

Чтобы улучшить результат и не перегревать поверхность, желательно применять масляную эмульсию, сводящую к минимуму силу трения.

Это основные сферы, где практикуется мини-дрель, но, помимо них, обширное применение она обрела в быту, к примеру, для обработки (зачистки) двух склеиваемых предметов из пластмассы либо стекла. При подготовке стыков оба изделия зачищаются, после этого поверхности подгоняются так, чтобы куски вплотную примыкали друг к дружке.

Из чего изготовить?

Вариантов исполнения мини-дрели, изготовленной собственными руками, может иметься несколько. Порыв вашего воображения сдерживается исключительно наличием необходимых компонентов. Оптимальной считается портативная дрель, сделанная своими руками из двигателя от электробытовой техники. Можно применять двигатели от самых разных приборов.

Перечислим некоторые из них.

• Фен. Такой вариант будет лучшим, поскольку ресурса мотора от фена вполне хватит для того, чтобы дрель имела возможность осуществлять все свои базовые задачи. Предельное количество оборотов в минуту данного мотора составляет 1500-1800.

• Аудиомагнитофон. Ввиду того что мощность мотора аудиомагнитофона крайне мала, единственное, что может выйти из этой задумки – дрель для плат. Электропитание моторчика происходит от 6 вольт, а это означает, что вам будет необходимо найти подходящий зарядник либо батарейку.

• Катушки от удочки. Маленькая дрель может быть сделана из простой катушки для уды. Ее конструкция будет употребляться в роли двигателя, и путем ручного вращения приводить в работу патрон со сверлом. Плюсом такого метода является легкость создания и отсутствие потребности в питании от батареи либо электрической сети.

• Игрушки на радиоуправлении. Мощность движка зависит от изготовителя. Китайский ширпотреб в основном оборудован слабыми моторами. Образцы знаменитых торговых марок, к примеру, WLToys, Maverick либо General Silicone оборудованы высококачественными, прочными и, самое важное, сильными моторами.

Собранная на этой основе мини-дрель станет просто «летать».

• Из блендера, покрывающегося пылью где-то в закромах, можно также изготовить такое полезное приспособление, как мини-дрель либо гравер.

Поскольку нам не придется «изобретать колесо», так как у блендера уже имеются собственные корпус и электродвигатель, мы сделали отдельное описание изготовления из данного прибора дрели в домашних условиях.

Итак, нам понадобятся:

• кожух и электромотор от блендера;
• цанговый патрон для дрели (следует купить в магазине стройматериалов);
• переключатель либо кнопочка.

Схема создания нашей самоделки следующая:

• разбираем корпус блендера;
• вставляем в корпус переключатель, затем подсоединяем его к электрическому двигателю;
• теперь нам нужен цанговый патрон, насаживаем его на ось мотора;
• в кожухе проделываем отверстие под размер приспособления для зажима;
• собираем кожух, и наша самодельная мини-дрель готова к эксплуатации;
• в приспособление для зажима устанавливаем сверло либо насадку для гравера и используем.

Необходимо отметить, что электрический двигатель блендера не предназначен для долгосрочной работы, в связи с этим его нужно время от времени выключать, чтобы он не перегрелся.

Однако подобного устройства вполне хватает, чтобы осуществлять простую работу, к примеру, сверлить в платах отверстия либо выполнять гравировку деталей.

Зажимной механизм

Следующий важный компонент устройства – патрон, применяемый для удерживания сверла. Чтобы изготовить приспособление для зажима, необходимо заранее приобрести цанговый патрон. Он являет собой зажимное устройство, способное крепко держать предметы цилиндрической формы. Закрепив сверло в цанговом патроне и сильно зажав его на оси мотора, надо всего лишь подключить к мотору устройство питания либо батарейки.

Подобный упрощенный вариант мини-дрели уже способен просверливать отверстия.

Если у вас нет желания дальше обременять себя, и вы будете использовать инструмент не очень часто, можно оставить его в таком виде.

Впрочем, удерживать «обнаженный» мотор в руках дискомфортно, да и мини-дрель смотрится малопривлекательно. Чтобы довести начатое до финиша, понадобятся оболочка и отдельные компоненты управления.

Варианты оболочки

Если ради того, чтобы сделать приспособление для зажима, будет необходимо зайти на Aliexpress либо иной похожий портал в поиске цангового патрона, с кожухом все значительно легче. Для его создания сгодится хлам, которое по обыкновению выбрасывается.

Разберем несколько вариаций.

• Флакон от дезодоранта-антиперспиранта. Отдельные емкости из пластика безупречно подходят по габаритам под мотор от аудиомагнитофона либо проигрывателя компакт–дисков. В ситуации, когда двигатель немного больше по габаритам, следует вставить его с незначительной натяжкой. В крышке флакона от антиперспиранта надо прорезать отверстие для выведения цангового патрона. Для большей практичности в самом низу можно поставить гнездо для подсоединения источника питания, а с боковой стороны кнопочку включения/отключения. Это дает возможность держать дрель в стороне от блока.

• Патрон для присоединения ламп накаливания. Вариант, конечно, малоприменимый – проделать отверстие в таком крепком пластике не выйдет, следовательно, кнопочку включения нужно будет закрепить на оболочке посредством клея.

Заднюю крышку можно изготовить из емкости из-под мыльных пузырей.

• Трубка нужного размера. Сгодится любой материал – сталь, пластмасса либо резина. Правда, не до такой степени опрятный вариант, как перечисленные выше. Не забывайте, что при фиксации двигателя к кожуху, зазоров быть не должно, а не то вполне вероятно биение сверла в ходе работы. Для вспомогательного фиксирования допускается применение холодной сварки либо суперклея.

Питание и компоненты управления

Прекрасно, если у вас имеется устройство питания с контроллером поступающей мощности – это даст возможность менять скорость дрели во время работы. Если вы пользуетесь обыкновенным блоком питания, для еще большего комфорта желательно инсталлировать на кожухе кнопочку включения. Можно применять как 2-позиционный выключатель (вкл/выкл), так и кнопку-прерыватель – это зависит от ваших вкусов. Не мешало бы еще оборудовать оболочку штекером, подобающим блоку питания.

О том, как сделать мини-дрель своими руками, смотрите в следующем видео.

Как сделать мини дрель своими руками

Сделать мини дрель сможет каждый желающий, главное несколько деталей, которые можно найти у себя дома или в гараже.

Для мини дрели нам потребуется:

1. Мотор;
2. Шприц на 50 мл;
3. Провода;
4. Клеевой пистолет;
5. Паяльник;
6. Ножовка;
7. Бокс под 4 батарейки (Батарейный отсек);
8. 4 батарейки типа АА;
9. 1 клеммник.

Инструкция:

Для начала берем моторчик. Подобный мотор можно вытащить из любой сломанной электрической игрушки, принтера (не шаговый) или магнитофона. Моторчик должен быть высокооборотистый и питающийся постоянным током, проще говоря, чтобы работал от обычных «пальчиковых» батареек.

Берём 2 провода, зачищаем концы и как на рисунке продеваем в отверстие клеммников, и скручиваем.

Теперь скрученные провода нужно пропаять, для надежного контакта.

Берем шприц на 50 мл.

Переднюю часть шприца отпиливаем.

Вставляем наш моторчик с припаянными проводами внутрь шприца, но не до конца. Моторчик должен плотно входить в шприц.

С помощью пистолета с горячим клеем, по кругу наносим клей.

Берем выключатель. Его можно купить в любом магазине, где продаются радио детали либо заказать через интернет.

В шприце прорезаем прямоугольное отверстие под наш выключатель. Протаскиваем провод, который припаиваем к выключателю.

Усаживаем выключатель на его посадочное место. С помощью клеевого пистолета проклеиваем выключатель по периметру.

Проделываем отверстие на которое указывает красная стрелка. Это можно сделать с помощью паяльника. В это отверстие продеваем 2 провода, красный идущий от второй клеммы выключателя и желтый идущий от моторчика.

Берем батарейный отсек и обычные пальчиковые батарейки либо аккумуляторы типа АА. Подобный бокс можно купить или достать из игрушки, как и моторчик.

Наносим горячий клей двумя полосками на задние ребра шприца.

Приклеиваем батарейный отсек.

Перед тем как будете соединять провода, оденьте на провода термоусадку, указана зелеными стрелками и цифрами 3. Под цифрой 1 указан провод идущий от второй клеммы выключателя, его соединяем с «плюсом» выходящем из бокса батареек. Под цифрой 2 показан желтый провод, который идет с моторчика, его соединяем с «минусом» выходящем из бокса. На место соединений проводов натягиваем термоусадку и с помощью зажигалки, спичек либо строительного фена производим нагрев термоусадочной трубки, которая плотно обожмет наши контакты.

Берем клеммную «колодку». Ее можно купить в любом магазине электрики. Эту колодку на 1 винт сажаем на ось моторчика, второй винт не трогаем, он будет зажимать сверло. Крепло затягиваем первый винт.

Берем сверло, диаметр сверла не должен превышать внутренний диаметр колодки. Вставляем сверло в колодку до упора и затягиваем второй винт.

Вставляем 4 батарейки, при этом соблюдаем полярность и нажимаем на выключатель — дрель должна заработать! Мини дрель готова!
