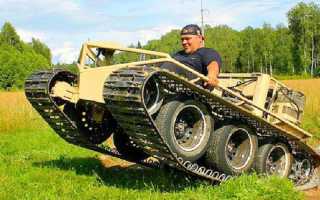

Гусеницы для вездехода своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

1. транспортерная лента
2. профтруба прямоугольного сечения
3. болты, гайки, шайбы, гровера
4. арматура

Инструменты

1. сварочный аппарат
2. болгарка
3. дрель
4. самодельный дыракол
5. набор гаечных ключей
6. молоток
7. станок для опрессовки траков

Пошаговый процесс создания гусеницы вездехода своими руками.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так. Так же нужна будет профтруба прямоугольного сечения. Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов. Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку) После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители. В верхней части дополнительно наваривается арматура в виде буквы «V» Вообщем такой трак должен получиться.Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы. Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины. Траки тоже сверлятся дрелью по 2 отверстия на каждый край. Далее уже собираем гусеницу в единое целое. Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Гусеничный модуль на авто

Приветствую, друзья! Сегодня рассмотрим уже, казалось бы, заезженную тему повышения проходимости автомобиля. Но поговорим о весьма нестандартном способе улучшения характеристик техники – установке гусеничного движителя вместо колес. Вообще преимущества гусеницы в качестве движителя очевидны – низкое давление на грунт и, следовательно, высокая проходимость. Это наглядно демонстрируется в следующем видео, где гусеничный вездеход обладает не только прекрасной проходимостью, но и приличной скоростью.

Немного истории

Установка гусениц на обычный автомобиль – далеко не новая идея. Этим занимались еще в начале прошлого века. Значительных успехов в этом добился Адольф Кегресс – француз, который был личным водителем Николая II вплоть до революции. Так называемый движитель Кегресса представляет собой гусеничный модуль, который крепится к ведущей оси автомобиля вместо колес. На неведущие колеса могли быть установлены специальные лыжи, что превращало автомобиль в снегоход. Подобный внедорожный гусеничный движитель (ВГД) завоевал огромную популярность, особенно в годы Второй Мировой войны.

Движитель Кегресса

Особенности конструкции

Современный гусеничный модуль для автомобиля представляет собой несложную конструкцию, которую устанавливают вместо колес. Принципиально нового в этой конструкции ничего нет — по сути это усовершенствованный и облегченный движитель Кегресса. Обычно модуль имеет треугольную форму и состоит из каркаса, катков, ведущей звезды и гусеницы, похожей на снегоходную.

Гусеничный модуль

Благодаря треугольной форме устройство спокойно встает в колесную арку, что исключает необходимость какой-либо доработки автомобиля. Чтобы модуль не провернулся от избытка крутящего момента, его часто фиксируют с помощью тросов или цепей.

Приспособление может иметь и другую форму, а также выполнено таким образом, что нет необходимости даже снимать колеса. Автомобиль просто заезжает на модули, они крепятся и можно ехать. Конечно подобные гусеницы на колеса автомобиля — удовольствие недешевое. Комплект обойдется никак не дешевле 150-200 тыс. рублей. Цена устройств зарубежных производителей может доходить до 700-800 тыс. рублей за комплект, что выше стоимости нового УАЗа. Разумеется, многие пытаются изготовить гусеничный модуль своими руками, и часто это даже получается.

Как сделать гусеницы для авто своими руками?

Как уже говорилось, конструкция устройства несложная. При наличии необходимых материалов, инструментов, знаний, опыта, времени и прямых рук можно сделать гусеницу на УАЗ или другой внедорожник или квадроцикл самостоятельно.

Разновидность гусеничного модуля

Для изготовления понадобится стандартный набор инструментов: болгарка, дрель, сварочный аппарат и т.д. Вот с материалами уже немного сложнее; если каркас можно без труда сварить и даже изготовить ведущую звезду и катки, то гусеницу достать уже сложнее. Можно купить снегоходную (около 25-40 тыс. рублей за 4 шт.), а можно изготовить самому из старой грузовой шины, транспортерной ленты или другим способом. Идей и инструкций на эту тему в интернете множество. При правильном подходе гусеницы на УАЗ, изготовленные своими руками, будут ничем не уступать покупным, при этом обойдутся в разы дешевле.

Вывод

Гусеницы вместо колес отлично подойдут для передвижения по глубокому снегу и в условиях тяжелого бездорожья. С этой же задачей могут справиться шины сверхнизкого давления, однако их установка потребует серьезных изменений конструкции автомобиля. Гусеничный модуль можно установить менее чем за полчаса на любой серийный автомобиль, кстати не обязательно полноприводный, а после преодоления тяжелого участка снова перейти на колеса. В этом и заключает его основное преимущество по сравнению с шинами сверхнизкого давления.

Гусеница на авто

Как сделать гусеницы для вездеходов своими руками: чертеж, конструкция и комплектующие

Изготовление гусениц на вездеход своими руками позволяет построить оригинальную конструкцию, обеспечивающую высокую проходимость на зыбком грунте и снежном покрытии. В основе ходовой части вездехода могут использоваться стандартные покрышки или металлические колеса с треугольными выступами. Для изготовления гусеницы применяется транспортерная лента с дополнительными элементами из стального профиля.

Виды гусениц

Гусеничные ленты подразделяются на несколько разновидностей:

1. По материалу звеньев. Например, для тяжелой техники используются сборные ленты из металлических элементов, соединенных пальцами. Звенья могут изготавливаться по технологиям литья, штамповки или сварки. Для легких или самодельных машин используют резиновые гусеницы, отличающиеся сниженной массой и низким уровнем шума.
2. По конструкции и типу смазки шарнира. В самодельных гусеницах на вездеход вместо шарниров часто используется эластичная лента с внутренним армирующим слоем, которая не требует смазки в процессе эксплуатации.
3. По типу зацепления ведущего колеса и конструкции опорных катков. В самодельной технике используются стандартные колеса от легковых автомобилей, крутящий момент передается за счет силы трения. Встречаются гусеничные снегоболотоходы с металлическим ведущим колесом, которое оснащено зубьями для зацепления со звеньями гусеничной ленты.

Как подобрать для своего вездехода

При подборе гусеницы на уже построенный снегоболотоход требуется учитывать длину опорной плоскости и конструкцию ходовой части. В утилитарных вездеходах возможно использование гусеницы из покрышек (от колесных тракторов или сельскохозяйственной техники), которые лишены боковой части. Беговая дорожка надевается на штатные шины техники, для регулировки натяжения необходимо перемещать одну из осей. От корректности натяжения зависит ресурс самодельной гусеницы, при плохом контакте происходит ускоренный износ шин на колесах и внутренней части ленты.

Возможно применение гусеницы, изготавливаемой по технологии сварки из отдельных звеньев, которые соединяются пальцами на шплинтах. Конструкция аналогична используемой на гусеничных тракторах, в конструкцию ходовой части вездехода требуется ввести двойные опорные катки и ведущие колеса с зубчатым венцом. Недостатком является повышенный вес и шум при движении. Для снижения уровня шума устанавливаются резиновые накладки, которые требуется менять по мере износа.

Для машин заводского изготовления предлагаются оригинальные комплектующие.

Например, гусеница для вездехода «Штурм» изготовлена из монолитной эластичной ленты, оборудованной симметричными грунтозацепами. Движитель имеет ширину 500 мм, что позволяет передвигаться по грязи и снегу. В конструкции предусмотрены усилители, не позволяющее ленте сойти с колес при резких маневрах. На машинах «Странник» используются эластичные ленты из морозостойкой резины с внутренней армирующей сеткой, предусмотрены боковые зацепы для удержания.

Как сделать гусеницу своими руками

Для изготовления гусеничной ленты требуется подготовить комплектующие и инструменты:

• ленту от транспортера;
• металлический профиль прямоугольного сечения;
• крепежи;
• сварочный агрегат;
• оборудование для обрезки деталей (например, болгарку);
• электрическую дрель;
• гаечные ключи;
• молоток;
• приспособление для установки металлических элементов в резиновую ленту.

Общий алгоритм изготовления движителя:

1. Нарезать металлический профиль на отрезки, соответствующие ширине будущего движителя.
2. Деформировать элементы на оправке, добиваясь формирования зацепов на концах.
3. Приварить на кондукторе наклонные упоры, предотвращающие сход гусеницы при движении с опорных катков.
4. Прикрепить сваркой к внешней стороне отрезок арматуры, повышающий проходимость на зыбком грунте.
5. Разрезать эластичное полотно на симметричные полосы, ширина отрезка определяется на стадии проектных работ.
6. Просверлить или пробить в резиновом полотне отверстия, через которые крепятся металлические детали.
7. Просверлить в звеньях отверстия для фиксации к резиновому основанию.
8. Прикрепить звенья болтами, предусматривая установку металлической прокладки.
9. Соединить концы полученного движителя стальными накладками и винтами с гайками, а затем установить конструкцию на вездеход.
10. Отрегулировать положение натяжного ролика и проверить работоспособность машины. При обнаружении повреждений провести доработку и усилить конструкцию.

Чертежи

Перед тем как изготовить движитель, необходимо разработать чертежи будущей конструкции. В схеме учитываются точки установки опорных катков и ведущего колеса. Необходимо сделать натяжитель с дополнительным катком, который позволяет компенсировать растяжение ленты из резины или композита в процессе работы. Если планируется использование ведущего колеса с цевочным зацеплением, то прорабатывается конфигурация треугольных выступов, которые будут контактировать с соответствующими окнами в гусеничной ленте.

Установка

Полученная конструкция надевается на ходовую часть вездехода, на которой находится ведущее колесо и натяжной ролик. Резиновые покрышки располагаются по центру ленты, установка упоров и изгиб металлических элементов обеспечивают удержание гусеницы при маневрировании. Ведущие колеса изготовлены из стального барабана, на котором имеются накладки треугольного сечения.

Детали соединены между собой сваркой, колесо крепится к ступице ведущего моста болтами. В конструкции предусмотрены тормоза с раздельным приводом, позволяющие изменять направление хода.

Поломки и возможность ремонта

К основным поломкам гусеничных лент, сделанных самостоятельно или в кустарных условиях, относят обрыв эластичного основания или изгиб металлических накладок. Для восстановления работоспособности конструкции требуется разобрать болтовые соединения и произвести замену вышедших из строя деталей. Рекомендуется производить профилактический осмотр движителя после каждой поездки, не допускается хранение вездехода с загрязненной ходовой частью.

При нарушении соосности катков возрастает нагрузка на ходовую часть и ленту. Причиной дефекта является разрушение подшипников или слабая затяжка болтов, удерживающих мосты на раме вездехода. Регулярный профилактический осмотр ходовой части самодельного снегоболотохода позволяет обнаружить и устранить неисправности до момента повреждения гусеничной ленты.

Гусеница своими руками для снегохода или автомобиля. Как сделать гусеницу своими руками?

Гусеница своими руками может быть изготовлена любым мастером. Если вы давно задумывались над тем, как изготовить гусеницу, то вам стоит прочесть представленные рекомендации. Для проведения работ можно использовать самые разные инструменты и материалы. Допустимо, конечно, применить при необходимости гусеницу, которая была произведена в условиях завода. Но это обойдется гораздо дороже, чем если изготовлением вы займетесь самостоятельно. В статье будет представлено несколько вариантов изготовления гусениц, один из которых вы можете выбрать для себя.

Простой вариант изготовления гусеницы

Рекомендации по проведению работ

Гусеница своими руками может быть изготовлена методом сопряжения элементов в единое кольцо, это можно осуществить несколькими способами. Так, допустимо применить шарнир по типу рояльной петли, можно использовать и менее надежный способ, который предполагает нашивку торцов ленты. Важно учесть, что должна быть выбрана толщина ленты, которая соответствует мощности мотора. Если предполагается использовать двигатель от мотоцикла отечественного производства, то можно применить ленту, толщина которой равна 10 мм, по типу той, что используется на сельскохозяйственных транспортерах.

Если гусеница своими руками будет изготавливаться по такой технологии, то вам не придется потратить много сил. Несмотря на то, что такая модель гусеницы делается довольно просто, она имеет длительный срок службы и большой ресурс.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Изготовление гусеницы из ремней

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

Гусеницы на авто или танк из НИВЫ и УАЗ своими руками. Какова цена переделки?

Настоящие внедорожники имеют высокую проходимость (я имею в виду рамные варианты , а не городские паркетники). Однако зачастую и их проходимость ограниченна, оно и понятно это же не танк «воплоти». Например, на заснеженных склонах или болотистых лугах, такой автомобиль уже мало эффективен. Приходится прибегать к тракторам и вездеходам на гусеницах, но тюнинг не стоит на месте, а развивается семимильными шагами, так буквально за час можно посадить ваш джип, будь даже это УАЗ или НИВА на гусеницы, убрав колеса, таким образом, мы многократно повышаем проходимость …

Эффективность гусениц уже давно доказана, однако переделка автомобиля на такое шасси означала бы глубокую модернизацию подвески, что очень затратно и не всегда возможно. Поэтому нужны были такие гусеницы, которые садились бы в штатные места колес, практически на стандартные ступицы, без глубоких технических изменений. И знаете, такие варианты уже давно существуют! Причем можно переделать практически любой автомобиль, однако конечно же эффективнее переделывать рамные джипы, или внедорожники с высокой проходимостью, как например наша «НИВА».

Принцип конструкции

Сейчас продаются как бы блоки на все четыре колеса авто, просто убираем стандартные колеса, прикручиваем специальные переходники на ступицы – одеваем гусеницы.

Нет, они не большие, а соответствуют именно размерам вашего авто, просто помещаются в стандартные арки колес, есть варианты даже на легковые автомобили, хотя это немного абсурдно.

Конструкция также проста, имеется треугольная металлическая мощная рамка, с пятью (иногда больше) парами катков внизу и одним большим сверху. На которые одевается гусеница, сделанная по специальной технологии (многие скажут – похожа на резину), однако это не совсем так, износостойкость и эластичность на высоком уровне, они остаются мягкими даже при минусовой температуре. Конечно состав материала вам никто не выдаст.

В верхний «большой» каток, устанавливается стандартная ступица колеса и сажается на жесткую сцепку, таким образом, ступица вращаясь будет передавать вращение всей конструкции, вот вам и вездеход готов. Большим плюсом остается то что можно поворачивать руль как на обычном авто с колесами, также когда нужно просто снимаем гусеницы и одеваем обычные колеса.

Размеры гусениц

Конечно же, многих сейчас заинтересовали размеры. Поэтому я хочу бегло по ним пробежаться. Я лично буду брать вариант для наших авто, для «НИВЫ» например, так как на нее более востребованы.

Ширина – колеблется от 320 мм до 450 мм

Высота – около 700 мм

Длина – примерно 1000 мм.

Вес – 80 – 100 кг.

Сбоку напоминает треугольник, а поэтому залезет в любую арку колеса.

Производители

Справедливости ради стоит отметить, что разработаны они в США, и только после этого разошлись по всему миру. Сейчас делают несколько десятков, а может и сотен компаний по всему миру, в том числе и России.

Если брать импортные варианты, то самым именитым из всех является фирма – Mattracks, это один из родоначальников производства таких «катков». Правда цены у них кусаются, за цену комплекта можно купить Российский авто.

Если брать отечественных производителей, то здесь можно выделить Челябинск, именно там производят катки на НИВУ, УАЗ и т.д. Стоимость в несколько раз ниже чем у зарубежных аналогов.

Основные плюсы

Плюсы очевидны – улучшение проходимости. А также увеличение клиренса. Глубокий снег на полях, топи небольших болот, да и просто «хорошо» размытые дороги становятся легкими препятствиями. Если брать для чего изначально разрабатывались эти гусеницы, так это преодоление глубокого снега, делались для спасателей на горных дорогах, где обычные внедорожники просто не проходят. Что сказать гусеницы себя зарекомендовали только с лучшей стороны.

Для примера посмотрите ролик, где НИВА легко проходит в глубоком снегу, причем «спокойно» разворачивается.

Переобувка с обычных колес, не требует никаких изменений в конструкции подвески, вы своими руками можете снять колеса и повесить гусеницы буквально за 1 час. Причем если вам нужно вернуть колеса обратно – час и они на месте. Это добавляет очень большой плюс.

Минусы

Конечно же есть и минусы, куда же без них. Первый, но очевидно один из самых важных, это применение на асфальтированных дорогах – тут нужно выдерживать специальный скоростной режим, практически все производители рекомендуют передвигаться со скоростью не более 40 км/ч, иначе сама гусеница очень быстро стирается, вы ее просто выкинете.

Второй, это то что таким «каткам» сложно, а я бы даже сказал невозможно, преодолеть упавшее дерево, даже не значительное в 10 – 15 см высотой, обычные колеса внедорожника его просто бы переехали, но гусеницы – нет.

Третий, это достаточно высокая цена, хотя на этом я остановлюсь подробнее.

Цена

Что и говорить, это очень дорогое удовольствие. Брать для развлечения и «покатушек» по заснеженным полям не совсем рационально.

Зарубежные аналоги стоят от 3500 до 10500 долларов. Что сейчас по курсу примерно от 230 до 700 000 рублей!

Отечественные производители держат суммы от 100 до 250 000 рублей.

Цены «гуляют» от вашего автомобиля (чем больше, тем дороже), нагрузки, ширины колеи и т.д.

Можно ли сделать своими руками?

ДА конечно можно, почему бы и нет! Ведь их также производят люди. Однако вам нужно будет делать технические изыскания, рассчитывать нагрузку, свариваться треугольник. Искать катки и само полотно (многие делают и старой резины). Как видите не все так просто – хотя нужно отметить реализуемо.

Вот посмотрите, что народ в гараже делает!

Однако желательно своими руками только установить купленные в компании «катки» – ну это если очень сильно хочется или крайняя необходимость. Например, живете вы на крайнем севере, где снег 365 дней в году.

НА этом заканчиваю, надеюсь статья была вам полезной, если хотите приобрести себе просто зайдите на официальный сайт того же «Mattracks», сейчас есть куча компаний которые с ними работают по России.
