Как сделать эксцентрик своими руками?

Установка мебельного эксцентрика своими руками

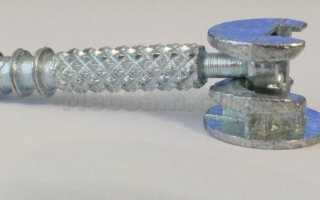

Эксцентриковая стяжка (растексы, минификсы, эксцентриковый зажим – кто как называет) – это один из наиболее распространённых видов мебельного крепежа.

Минификсы хороши тем, что детали, стянутые с их помощью, можно многократно разбирать и собирать обратно, без потери жесткости, что не получилось бы при использовании конфирматов, где с каждой сборкой/разборкой крепление будет терять жесткость.

Минус у мебельного минификса только один – это кропотливая работа по его установке. Если не иметь дорогостоящего присадочного оборудования, для установки своими руками нужно очень тщательно разметить и точно просверлить три разных отверстия в трех разных плоскостях, что обычно занимает очень много сил и времени.

Данная работа не терпит оплошностей в разметке. Ведь отрегулировать соединение вы в итоге не сможете.

Так же его стоимость нельзя назвать совсем дешевой. Цена минификса обычно дороже конфирмата в 3-4 раза.

Поэтому ее стоит применять в самых необходимых случаях.

Где применяется

Эксцентриковый зажим используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:

• Столешницы компьютерных и других столов из ДСП
• Столешницы комодов
• Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.

Установленный шток минификса эксцентрикового зажима полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

• Шток (растекс)
• Эксцентрик (минификс)
• Пластиковая или металлическая втулка (в зависимости от производителя)
• Заглушка минификса (необязательно)

Так же существуют угловые (на шарнире) и двухсторонние стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.

Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.

Инструкция по установке эксцентриковой стяжки (без втулки)

• Шуруповерт
• Фреза «Форстнера» 15 мм
• Сверло 7 мм (для тела штока)
• Сверло 5 мм или конфирматное (для вкручивания штока)
• Линейка, шило, карандаш

Стандартная толщина тела штока стяжки 6 мм, а длинна – 44 мм. Диаметр эксцентрика составляет 15 мм, а его глубина –12,5 мм. Фото эксцентрика и штока:

Как уже упоминалось выше, для установки минификса в соединяемых деталях нужно сделать три отверстия разного диаметра.

Итак, давайте приступим к сборке.

Для качественной сборки, чтобы ексцентрик захватил головку штока, она должна выглядывать на 6 мм:

Под вкручивание штока в ДСП делается отверстие сверлом 5 мм (или конфирматным), если это боковина, его центр должен располагаться на расстоянии 8 мм от края, глубиной 10-11 мм (шток должен вкручиваться плотно и до самого конца, по отметку, это видно на фото).

В другой детали делается разметка под два отверстия.

Первое — на расстоянии центра на 34 мм от края, под отверстие фрезой «Форстнера» диаметром 15 мм. Его глубина должна быть равной толщине эксцентрика (около 12 мм), чтобы эксцентрик вошел в деталь «заподлицо».

Второе отверстие делается в торце детали, строго по центру, сверлом 7 мм (на 1мм больше тела штока).

Далее, в отверстие 5 мм вкручивается шток эксцентрика, на него насаживается вторая деталь, и конструкция зажимается минификсом.

Установка стяжки с пластмассовой втулкой

Принцип сборки минификса со втулкой точно такой же, как и при установке металлического минификса, с единственным отличием – нужно другое отверстие под шток.

Делается оно сверлом 10 мм, далее с помощью клея ПВА в отверстие крепится пластиковая втулка, а все остальные этапы повторяются.

Видео: установка мебельной эксцентриковой стяжки

Эксцентриковый зажим

Эксцентриковый зажим является зажимным элементом усовершенствованных конструкции. Эксцентриковые зажимы (ЭЗМ) используются для непосредственного зажима заготовок и в сложных зажимных системах.

Ручные винтовые зажимы просты по конструкции, но имеют существенный недостаток — для закрепления детали рабочий должен выполнить большое количество вращательных движений ключом, что требует дополнительных затрат времени и усилий и в результате снижает производительность труда.

Приведенные соображения заставляют, там где это возможно, заменять ручные винтовые зажимы быстродействующими.

Эксцентриковый зажим хотя и отличается быстродействием, но не обеспечивает большой силы зажима детали, поэтому его применяют лишь при сравнительно небольших силах резания.

Преимущества:

• простота и компактность конструкции;
• широкое использование в конструкции стандартизованных деталей;
• удобство в наладке;
• способность к самоторможению;
• быстродействие (время срабатывания привода около 0.04 мин).

Недостатки:

• сосредоточенный характер сил, что не позволяет применять эксцентриковые механизмы для закрепления нежестких заготовок;
• силы закрепления круглыми эксцентриковыми кулачками нестабильны и существенно зависят от размеров заготовок;
• пониженная надежность в связи с интенсивным изнашиванием эксцентриковых кулачков.

Рис. 113. Эксцентриковый зажим: а — деталь не зажата; б — положение при зажатой детали

Конструкция эксцентрикового зажима

Круглый эксцентрик 1, представляющий собой диск со смещенным относительно его центра отверстием, показан на рис. 113, а. Эксцентрик свободно устанавливается на оси 2 и может вращаться вокруг нее. Расстояние е между центром С диска 1 и центром О оси называется эксцентриситетом.

К эксцентрику прикреплена рукоятка 3, поворотом которой осуществляется зажим детали в точке А (рис. 113, б). Из этого рисунка видно, что эксцентрик работает как криволинейный клин (см. заштрихованный участок). Во избежание отхода эксцентриков после зажима они должны быть самотормозящим и. Свойство самоторможения эксцентриков обеспечивается правильным выбором отношения диаметра D эксцентрика к его эксцентриситету е. Отношение D/e называется характеристикой эксцентрика.

При коэффициенте трения f = 0,1 (угол трения 5°43′) характеристика эксцентрика должна быть D/e ≥ 20 ,а при коэффициенте трения f = 0,15 (угол трения 8°30′)D/e ≥ 14.

Таким образом, все эксцентриковые зажимы, у которых диаметр D больше эксцентриситета е в 14 раз, обладают свойством самоторможения, т. е. обеспечивают надежный зажим.

Рисунок 5.5 — Схемы для расчета эксцентриковых кулачков: а – круглых, нестандартных; б- выполненных по спирали Архимеда.

В состав эксцентриковых зажимных механизмов входят эксцентриковые кулачки, опоры под них, цапфы, рукоятки и другие элементы. Различают три типа эксцентриковых кулачков: круглые с цилиндрической рабочей поверхностью; криволинейные, рабочие поверхности которых очерчены по спирали Архимеда (реже – по эвольвенте или логарифмической спирали); торцевые.

Круглые эксцентрики

Наибольшее распространение, из-за простоты изготовления, получили круглые эксцентрики.

Круглый эксцентрик (в соответствии с рисунком 5.5а) представляет собой диск или валик, поворачиваемый вокруг оси, смещенной относительно геометрической оси эксцентрика на величину А, называемой эксцентриситетом.

Криволинейные эксцентриковые кулачки (в соответствии с рисунком 5.5б) по сравнению с круглыми обеспечивают стабильную силу закрепления и больший (до 150°) угол поворота.

Материалы кулачков

Эксцентриковые кулачки изготавливают из стали 20Х с цементацией на глубину 0.8…1.2 мм и закалкой до твердости HRCэ 55-61.

Виды эксцентриковых зажимов

Эксцентриковые кулачки различают следующих конструктивных исполнений: круглые эксцентриковые (ГОСТ 9061-68), эксцентриковые (ГОСТ 12189-66), эксцентриковые сдвоенные (ГОСТ 12190-66), эксцентриковые вильчатые (ГОСТ 12191-66), эксцентриковые двухопорные (ГОСТ 12468-67).

Практическое использование эксцентриковых механизмов в различных зажимных устройствах показано на рисунке 5.7

Рисунок 5.7 — Виды эксцентриковых зажимных механизмов

Расчет эксцентриковых зажимов

Исходными данными для определения геометрических параметров эксцентриков являются: допуск δ размера заготовки от ее установочной базы до места приложения зажимной силы; угол a поворота эксцентрика от нулевого (начального) положения; потребная сила FЗ зажима детали. Основными конструктивными параметрами эксцентриков являются: эксцентриситет А; диаметр dц и ширина b цапфы (оси) эксцентрика; наружный диаметр эксцентрика D; ширина рабочей части эксцентрика В.

Расчеты эксцентриковых зажимных механизмов выполняют в следующей последовательности:

Расчет зажимов со стандартным эксцентриковым круглым кулачком (ГОСТ 9061-68)

1. Определяют ход hк эксцентрикового кулачка, мм.:

Если угол поворота эксцентрикового кулачка не имеет ограничений (a ≤ 130°), то

где δ — допуск размера заготовки в направлении зажима, мм;

D гар = 0,2…0,4 мм – гарантированный зазор для удобной установки и снятия заготовки;

J = 9800…19600 кН/м – жёсткость эксцентрикового ЭЗМ;

D = 0,4. 0,6 hк мм – запас хода, учитывающий износ и погрешности изготовления эксцентрикового кулачка.

Если угол поворота эксцентрикового кулачка ограничен (a ≤ 60°), то

2. Пользуясь таблицами 5.5 и 5.6 подбирают стандартный эксцентриковый кулачок. При этом должны соблюдаться условия: Fз ≤ Fз max и h к ≤ h (размеры, материал, термическая обработка и другие технические условия по ГОСТ 9061-68. Проверять стандартный эксцентриковый кулачок на прочность нет необходимости.

Таблица 5.5 -Стандартный круглый эксцентриковый кулачок (ГОСТ 9061-68)

Фирма дедушки Ашота

сайт домашних мастеров, профессиональные советы и полезные сведения для всех, кто любит мастерить и умеет работать своими руками

Рубрики

• В помощь автолюбителю (3)
• Кулинарные рецепты (23)
• Полезные советы (3)
• Ремонт автомобиля (19)
  • Самоделки для автомобиля (6)
• Ремонт бытовой техники (6)
• Ремонт скутера (4)
• Рыболовные снасти своими руками (13)
• Рыболовные хитрости (4)
• Сделай сам (4)

Свежие записи

• Изготовление конусной пробки для стеклянных бутылей.
• Закуска “Рафаэлло”.
• Транцевые колеса-пантограф своими руками.
• Салат.
• Коптильня своими руками.
• Чистим ленту шлифовальной машины
• Как очистить обивку салона автомобиля своими руками.
• Как выкрутить сломанный метчик.

Архивы

Свежие комментарии

• Александр к записи Реле регулятор напряжения.
• віра к записи Слоеный пирог Шмуш.
• Валерий Черкашин к записи Реле регулятор напряжения.
• Бурмистр к записи Реле регулятор напряжения.
• Александр к записи Замена подшипника насоса ГУР своими руками

Яндекс ИКС 40

Грузик эксцентрик своими руками

Грузик эксцентрик своими руками

Описание изготовления грузика эксцентрика для качественной и динамичной игры поролоновой рыбки.

Для изготовления грузика эксцентрика для поролоновых рыбок

• картон;
• скотч;
• ножницы;
• пластилин;
• гипс;
• проволока диаметром 0,7-0,8 мм, желательно не ржавеющая;
• тигель для расплавки свинца;
• свинец;
• пассатижи и круглогубцы, кусачки;
• напильник и наждачная бумага.

Из пластилина сформировать заготовки грузиков для изготовления гипсовых форм. На фото размеры грузика, который в свинце весит 28 грамм. Нужно сделать сразу еще одну заготовку в 2 раза меньше по размерам. Получится грузик 10-15 грамм. Изготовить из алюминиевой пластины технологические конусные пластины. Пластилиновые заготовки формировать непосредственно на конусных пластинах.

Из картона изготовить коробки размером 5х5х3,5 мм и промотать по периметру скотчем.

Развести водой гипс до густоты сметаны и залить коробки по края.

Пластилиновые формы вдавливаем в гипс до половины и оставляем гипс застывать.

Когда гипс застынет сверлом диаметром 7-9 мм сделать по углам направляющие углубления.

К застывшей форме примотать по периметру полоску картона и закрепить скотчем, с таким расчетом, чтобы высота формы увеличилась вдвое.

Обработать все внутренние полости получившейся формы густым мыльным раствором.

Развести гипс и залить форму по края.

Хорошо высушить гипсовые формы. На другой день можно убрать картон и извлечь пластилиновые заготовки. Без картона гипсовые формы хорошо просохнут. Острым узким ножом аккуратно выстрогать в формах конусные литники.

Для изготовления грузика эксцентрика вложить в нижние формы технологические конусные пластины.

Накрыть верхними формами и зафиксировать медной проволокой. Нарезать в тигель кусочками свинец и расплавить.

Тонкой струйкой залить свинец в формы до заполнения. Оставить на минут на пять остывать.

Разъединить формы и извлечь готовые грузики эксцентрики.

Откусить кусачками отливы и напильником зачистить поверхность грузиков. Из проволоки изготовить круглогубцами петельки по размеру грузиков и вставить петельки в грузики.

Грузики эксцентрики готовы к рыбалке. К переднему ушку проволочной петли подсоединить поводок, а к заднему – поролоновую или силиконовую наживку.

Эксцентриковая стяжка для мебели: преимущества, как устанавливать

1. Первое знакомство
2. Преимущества и недостатки
3. Область применения
4. Используемые материалы для изготовления
5. Размеры элементов
6. Процедура монтажа

Всем привет! Думаю, вы согласитесь с тем, что сбить мебель дешевыми гвоздями — это самое ужасное, что можно придумать. И от подобных решений давно отказались. Когда выполняется сборка мебели, важна не только надежность и практичность, но также и эстетика результата. Перед тем как собрать комод или какой-то шкаф, подумайте о выборе подходящих креплений. Сегодня на рассмотрении эксцентриковая стяжка для мебели.

Хочу рассказать вам о том, что это такое, как закрепить, подойдет ли стяжка для быстрого монтажа и как пользоваться подобной фурнитурой.

Думаю, никто из вас не любит, когда торчат фрагменты мебели, а также ощущается хлипкость соединений. Движется то, что в теории двигаться не должно.

Чтобы решить подобные проблемы, актуальные для полок, шкафов, комодов, а также пеналов и прочих видов мебели, применяют эксцентриковые стяжки. Иногда это незаменимое соединение, и очень надежное. Но установка довольно сложная. Потому узнать, как установить пошагово, точно не помешает.

Первое знакомство

Начнем с того, что эксцентриковая стяжка для мебели является одним из видов мебельной фурнитуры , которая используется для сборки.

Конструктивно элемент состоит из:

• стойки;
• эксцентрика;
• футорка.

Стойку еще называют штоком. В его роли выступает саморез или же винт. А футорк в этом креплении выполняет задачи гайки.

В некоторых комплектах, среди которых эксцентрики-стяжки от Hettich, еще втулка. Также называют ее муфтой. Позволяет вкручивать стержень не в пластик, дерево или ДСП, а в саму втулку.

Если стяжка имеет большой диаметр, то в комплект добавляют декоративную заглушку из пластика для лицевой стороны.

За счет втулки можно повысить показатели износостойкости, а также прочности. За счет применения металла конструкция будет меньше расшатываться, нежели отверстие, выполненное в ДСП. Так что от себя советую брать фурнитуру, где есть муфта. С такой стяжкой мебель прослужит намного дольше, а также удастся избежать поломок.

Принцип действия простой. Это двусторонняя фурнитура. В круглое отверстие, выполненное в мебели, вставляют муфту. В нее вкручивается стойки. А эксцентрик уже соединяет их с боковой стороны. Если с верхней стороны остается неприглядный визуально элемент, то его просто закрывают с помощью заглушки.

Еще один момент. Эксцентриковая стяжка для мебели имеет 2 других названия. Это растекс и минификс.

С этим разобрались.

Можем двигаться дальше по плану.

Преимущества и недостатки

Современная эксцентриковая стяжка для мебели имеет сильные и слабые стороны. Прежде чем купить мебель, либо приготовиться к сборке своими руками, следует подобрать подходящие варианты креплений.

Одним из вариантов станет применение минификс.

Такие виды фурнитуры обладают следующими преимуществами:

• Если растекс уже встроен в мебели, то есть установлена втулка и эксцентрик, то сборка займет минимум времени. Из инструментов пригодится только отвертка;
• Фурнитура износостойкая и может выдержать многократные разборки и установки. Не разбалтывается, а также не теряет качества и прочность;
• С лицевой стороны стяжка остается незаметной. Не портит внешний вид мебели. Заметна только изнутри. Но и тут можно задействовать заглушку;
• Детали можно устанавливать под разными углами. Угловая фурнитура обычно монтируется под углом 90, 135 и 180 градусов;
• Эксцентрик-стяжка добавляет жесткости мебельной конструкции;
• Снижается количество используемых элементов. К примеру, чтобы закрепить столешницу к бокам, царги использовать не нужно;
• Длительный срок службы;
• Элемент выдерживает большую нагрузку.

Как видите, достоинств более чем достаточно.

Но есть и обратная сторона.

Среди недостатков выделяют такие моменты:

• Довольно высокая цена . Купить евровинт или конфирмат можно по цене в 2 раза дешевле. Если брать несколько деталей, это не ощущается. Но при использовании большого количества фурнитуры расходы заметно увеличиваются;
• Сложность монтажа . Конфирмат требует только 1 сверления для установки. Если брать минификс, то отверстий будет 3. Потому монтаж мебели занимает больше времени, а также сил;
• Время работы . Чтобы закрутить евровинт, нужно совсем немного времени. Эксцентриковая стяжка своими руками монтируется намного дольше.

Можно ли считать перечисленные недостатки существенными на фоне очевидных преимуществ? На мой субъективный взгляд, нет. Мебель получится прочной и устойчивой Плюс прослужит намного дольше. Это более чем весомые аргументы, чтобы потратить немного больше времени, а также денег. Но решать вам.

Область применения

В чертеж многих мебельных конструкций включают эксцентриковую стяжку.

Минификс широко применяется для мебели, которую регулярно разбирают и собирают, отправляют на временное хранение. Сюда относят диваны-раскладушки, офисные столы, складные столики и пр.

Фурнитура отлично себя показывает в ситуациях, когда нужно выдержать большую весовую нагрузку. Элементы отличаются прочностью. Особенно те, в конструкции которых используют футорки, а также корпус.

Минификсы советуют применять, когда нужно выполнить Т или Г-образное соединение под прямым углом. Это обеспечит максимальную степень надежности, а также прочности.

Эксцентрик поможет, если нужно исключить в дизайне мебели торчащие крепления. А потому их активно задействуют при соединении мебельных фасадов.

На практике минификсы широко используют при сборке таких компонентов меблировки:

• столешницы;
• днище;
• задние стенки;
• шкафы-купе;
• пеналы;
• комоды;
• детские пеленаторы;
• кроватки;
• тумбочки и пр.

Также минификс станет верным помощником при сборке встроенной мебели.

Используемые материалы для изготовления

Эксцентриковым стяжкам придают различные размеры и конфигурации, а также комплектуют по-разному.

Не последнюю роль играет то, из каких материалов сделан минификс.

В основном для стяжек используют металл. Но встречаются и пластиковые аналоги.

Фурнитура из пластика подойдет только небольшим горизонтальным предметам. Это полки и легкие конструкции. Установка предельно простая. Вставляется шток в неразрезной конец, и наносится пара ударов молотком. Но если на деталь будет воздействовать большая масса, футорки раздаются в ширину и повреждают ДСП. В итоге образуется трещина. Потому при использовании пластиковых стяжек мастера советуют дополнительно использовать клей. Состав заливается в отверстие, куда монтируется муфта.

Минификс из металла установить сложнее. Зато он может с легкостью выдержать вес кухонного гарнитура, не повреждая мебель. Клей не требуется. Зато придется провести зенкование. Так называют процесс выравнивания отверстий. В сравнении с пластиком, металл менее податлив. Потому под воздействием давления не принимает форму углубления.

Размеры элементов

Когда подбирается эксцентриковая стяжка для мебели, учитывается размер детали, а также размеры посадочных отверстий.

Размеры минификс отличаются:

• Высота стойки обычно варьируется от 38 до 58 мм;
• Диаметр стойки чаще всего 12, 15 и 25 мм. Причем 15 мм считается самым популярным решением;
• Стяжки выпускают размерами 5х50, 7х50 и 7х70 мм.

Чтобы сделать правильный выбор, следует учесть вес, который предстоит выдерживать элементу. А также взять во внимание установочные отверстия.

Если это полка, то штока на 10 мм вполне хватит. Для габаритной мебели лучше брать стойки с длиной 26-34 мм.

Процедура монтажа

На мой взгляд, в домашних условиях с нуля монтировать в мебель минификс нецелесообразно. Здесь требуется определенный навык, точность, а также оборудование.

И еще один важный момент.

Неправильно установленная эксцентриковая стяжка для мебели становится бесполезной, а также теряет все свои достоинства.

Если же решили все взять в свои руки, то следует действовать так:

• Начните с разметки. Нанесите метки в точках, где будут сверлиться пазы. Отступайте от края минимум 10 мм. Нельзя сверлить отверстие под шток на расстоянии от кромки менее половины толщины самого эксцентрика;
• Далее идет присадка. Сверлите предельно аккуратно. Отверстия не нужно делать сквозными. Иначе качество сильно пострадает;
• Используйте ограничители для сверла. Вам понадобится дрель с фрезой, либо шуруповерт;
• Для стяжки широко используют сверла 15 мм диаметра для прочного и красивого соединения;
• В отверстие под шток вбивается втулка, а затем идет сам шток;
• На второй детали фиксируется эксцентрик. Верхняя поверхность оказывается на одном уровне с материалом мебели;
• Оба элемента соединяются, эксцентрик затягивается.

Для наглядности посмотрите видео.

Обычно изготовители прикладывают подробную инструкцию. Так что выполнить сборку будет проще.

Думаю, на все вопросы ответил.

Теперь ваша очередь.

Что думаете о такой стяжке? Что лучше — эксцентрик или обычный конфирмат? Приходилось ли работать с ними своими руками?

Жду ответов, а также историй из личного опыта.

Установка мебельного эксцентрика своими руками

Эксцентриковая стяжка (растексы, минификсы, эксцентриковый зажим – кто как называет) – это один из наиболее распространённых видов мебельного крепежа.

Минификсы хороши тем, что детали, стянутые с их помощью, можно многократно разбирать и собирать обратно, без потери жесткости, что не получилось бы при использовании конфирматов, где с каждой сборкой/разборкой крепление будет терять жесткость.

Минус у мебельного минификса только один – это кропотливая работа по его установке. Если не иметь дорогостоящего присадочного оборудования, для установки своими руками нужно очень тщательно разметить и точно просверлить три разных отверстия в трех разных плоскостях, что обычно занимает очень много сил и времени.

Данная работа не терпит оплошностей в разметке. Ведь отрегулировать соединение вы в итоге не сможете.

Так же его стоимость нельзя назвать совсем дешевой. Цена минификса обычно дороже конфирмата в 3-4 раза.

Поэтому ее стоит применять в самых необходимых случаях.

Где применяется

Эксцентриковый зажим используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:

• Столешницы компьютерных и других столов из ДСП
• Столешницы комодов
• Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.

Установленный шток минификса эксцентрикового зажима полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

• Шток (растекс)
• Эксцентрик (минификс)
• Пластиковая или металлическая втулка (в зависимости от производителя)
• Заглушка минификса (необязательно)

Так же существуют угловые (на шарнире) и двухсторонние стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.

Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.

Инструкция по установке эксцентриковой стяжки (без втулки)

• Шуруповерт
• Фреза «Форстнера» 15 мм
• Сверло 7 мм (для тела штока)
• Сверло 5 мм или конфирматное (для вкручивания штока)
• Линейка, шило, карандаш

Стандартная толщина тела штока стяжки 6 мм, а длинна – 44 мм. Диаметр эксцентрика составляет 15 мм, а его глубина –12,5 мм. Фото эксцентрика и штока:

Как уже упоминалось выше, для установки минификса в соединяемых деталях нужно сделать три отверстия разного диаметра.

Итак, давайте приступим к сборке.

Для качественной сборки, чтобы ексцентрик захватил головку штока, она должна выглядывать на 6 мм:

Под вкручивание штока в ДСП делается отверстие сверлом 5 мм (или конфирматным), если это боковина, его центр должен располагаться на расстоянии 8 мм от края, глубиной 10-11 мм (шток должен вкручиваться плотно и до самого конца, по отметку, это видно на фото).

В другой детали делается разметка под два отверстия.

Первое — на расстоянии центра на 34 мм от края, под отверстие фрезой «Форстнера» диаметром 15 мм. Его глубина должна быть равной толщине эксцентрика (около 12 мм), чтобы эксцентрик вошел в деталь «заподлицо».

Второе отверстие делается в торце детали, строго по центру, сверлом 7 мм (на 1мм больше тела штока).

Далее, в отверстие 5 мм вкручивается шток эксцентрика, на него насаживается вторая деталь, и конструкция зажимается минификсом.

Установка стяжки с пластмассовой втулкой

Принцип сборки минификса со втулкой точно такой же, как и при установке металлического минификса, с единственным отличием – нужно другое отверстие под шток.

Делается оно сверлом 10 мм, далее с помощью клея ПВА в отверстие крепится пластиковая втулка, а все остальные этапы повторяются.

Видео: установка мебельной эксцентриковой стяжки
