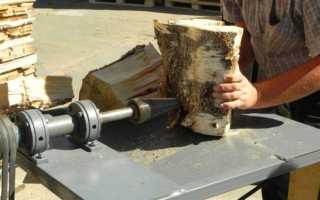

Как сделать дровокол винтовой своими руками?

Дровокол винтовой своими руками

Дачный участок, печное отопление, дрова… Многим владельцам загородных домов все это так знакомо. Однако порой дров так много, что работа топором непросто займет много времени, но еще и отберет множество сил, которые можно было бы потратить на что-то не менее важное. Где найти выход из данной ситуации? Решить подобную проблему может дровокол винтовой с двигателем. Причем необязательно покупать дровокол заводской сборки. Можно без особых усилий собрать его своими руками по уже имеющимся чертежам. Хорошо при этом располагать некоторыми необходимыми узлами и деталями от имеющихся нерабочих станков или каких-либо бытовых приборов. Как же выполнить винтовой дровокол своими руками? Какие чертежи могут понадобиться? В этой статье представлена информация о том, как выполнить винтовой дровокол своими руками: чертежи, фото, инструкции.

Конструкция винтовых дровоколов

На сегодняшний день по конструктивным особенностям различают два основных типа дровоколов в зависимости от рабочего элемента. Первый тип располагает острой, вертикально установленной пластиной, которую называют колуном. Он также оборудован толкателем, который, соответственно, направляет дрова на этот колун. Данный тип инструмента называется реечным дровоколом. Второй тип инструмента оснащен винтообразным конусом. Оба инструмента можно смонтировать самому без особых усилий. Главное – строго следовать чертежам и располагать всеми необходимыми деталями, а особенно двигателем и рабочей частью, которая непосредственно будет колоть дрова.

Из перечисленных инструментов для колки дров легче всего смонтировать дровокол винтового типа. Не стоит бояться сборки, ведь она происходит поэтапно, а сам процесс несложен. По конструкции такой прибор довольно прост, что можно увидеть на схеме ниже.

Основные элементы

Как видим на схеме, сложные узлы отсутствуют. Для сборки инструмента нужно обзавестись:

• электродвигателем,
• винтовым конусом,
• подшипниками,
• редуктором,
• валом.

Редуктором может служить как ременная передача, так и цепная.

Поэтапная сборка

Установка мотора

Оптимальным и конечным вариантом будет дровокол винтовой двигателем 220В, хотя можно оборудовать дровокол и бензиновым мотором для повышения мощности на случай сборки крупногабаритной установки для колки более крупных поленьев. Если же дровокол планируется собрать небольших размеров, то идеально подойдет мотор от ненужной стиральной машины. Такой мотор станет экономичным, ведь будет работать от обычного напряжения 220В. Конечно, такой двигатель дровокола 220В является не сильно мощным, однако благодаря установке хорошего редуктора мощность электроприбора увеличивается в разы. Наиболее важным при сборке дровокола является правильное сочетание мотора и редуктора. На практике это означает, что установка на валу мотора более компактного шкива, а на валу, который оснащен конусом, большего по размеру шкива приведет к максимально эффективному результату. Чем больше будут отличаться между собой размеры данных шкивов, тем более мощным будет дровокол.

Выбор подшипников

В целом можно установить подшипники любого типа, главное, чтобы они выдержали максимально возможную нагрузку со стороны вала. Если планируется собрать небольшой дровокол, вполне подойдет установка вала, имеющего диаметр не более 3 см. Для него нужно будет подобрать подшипники, внутренний диаметр которых равен внешнему диаметру вала.

Установка подшипников осуществляется в корпусе, который выполнен из прочной стали. Можно взять цельный корпус для всех подшипников либо подобрать корпус для каждого подшипника отдельно. Корпус по силам сделать любой профессиональный токарь, однако лучше всего приобрести уже готовый корпус, оставшийся от старых станков.

Крепление подшипников к станине происходит болтами. Главное требование к станине – прочность. По этой причине эти места укрепляются с помощью металлических профилей, уголков или швеллеров. Профиль крепится путем электросварки наглухо. Каркас дровокола легко собрать с помощью стандартных металлических уголков или труб.

Подбор конуса

Теперь коснемся непосредственно рабочей части дровокола, то есть его наиболее важной детали, отвечающей за колку дров. Материалом для изготовления рабочего конуса должна служить высокопрочная инструментальная сталь. Это означает, что данную деталь остается только покупать, ведь даже самый опытный токарь не сможет сделать конус высочайшего качества в соответствии со всеми требованиями. Это под силу лишь заводу-изготовителю. Самый важный момент при выборе конуса – точно подобрать его размер, ориентируясь на то, какого размера поленья предстоит раскалывать. Как правильно подобрать конус в зависимости от размера дров? При диаметре 7 см раскол будет достигать глубины 45 см, при 8 см – 55 см, а при 10 см – 75 см соответственно.

На схеме сверху представлены размеры винта конуса. Немаловажным является и то, в каком направлении должна проводиться нарезка резьбы. Она должна быть левой. На практике это означает, что когда конус будет вкручиваться, врезаясь в бревно, он должен его притягивать к себе. Таким образом, левая резьба выполняет важную функцию, облегчая работу всего дровокола. Благодаря резьбе заготовка совершает поступательные движения при вращении конуса. Этот фактор является весьма важным для маломощных дровоколов, в основе которых лежит мотор, питающийся от напряжения 220В, ведь у таких приборов нет подающего узла. Такая работа выполняется своими руками. А благодаря левой резьбе отпадет необходимость нажимать на поленья, таким образом, создавая давление и ускоряя процесс распила. Вот почему важно не ошибиться с нарезкой резьбы.

Типы конусов

Выбирая конус под дровокол, важно определиться с его конструкцией. Конусы бывают двух типов: имеющие хвостовик и имеющие посадочное отверстие. Как сделать конус с хвостовиком? Сбоку вала, к которому впоследствии прикрепится сам конус, нужно просверлить отверстие под хвостовик, а затем вставить его туда и надежно закрепить стопорным винтом, вкрутив с торца вала. Если имеется больше надобность во втором варианте с посадочным отверстием, то в него нужно вставить вал, а затем закрепить с помощью двух стопорных болтов. Ниже имеется фото, на котором как раз изображен второй вариант.

Каких размеров должны быть дровоколы

Узлы и детали дровоколов можно располагать в произвольном порядке, не копируя все досконально со схем. Строгих ограничений нет. Соблюдаются лишь основные принципы крепления деталей. При этом немаловажным является и то, насколько удобно эксплуатировать дровокол. Этому фактору нужно уделить особое внимание во избежание несчастных случаев. Поэтому нужно подобрать подходящую высоту дровокола в соответствии с ростом человека. Конечно, можно выполнить дровокол в рекомендованных параметрах длиной 80-90 см, шириной 40-50 см и высотой 60-70 см. Однако лучше всего собирать дровокол индивидуально.

Установка мотора

Специалистами давно отмечено, что мотор должен быть установлен под столом для резки поленьев. Почему? Благодаря такому конструктивному решению мотор будет лучше защищен от попадания стружки, чем в случае с его установкой на столе. Также так можно значительно сэкономить на свободной поверхности стола, куда будут класться бревна, ведь сам дровокол будет значительно короче. При наличии открытых вращающихся ремней, цепей и других уязвимых элементов их лучше всего закрыть кожухом. Это важно по технике безопасности.

Стол для распила лучше всего изготавливать из металлических уголков 4х4 см, а что касается самой рабочей поверхности, идеально подойдет листовая сталь толщиной минимум 0,1 см. При имеющейся конструкции можно использовать дровокол как на электродвигателе, так и на бензиновом моторе. Конечно, можно и не использовать мотор вообще. Вместо него, прикрепляется рукоять к редуктору, а затем вал прокручивается вручную. Конструкция такого ручного дровокола выглядит еще проще, но эксплуатировать его не совсем удобно, особенно одному. Нужно минимум двое: один будет находиться за рукоятью, а второй будет подавать поленья. Это всего лишь один из вариантов, а в целом лучше использовать мотор, тем более что его можно взять от старой стиральной машины.

Винтовые дровоколы, созданные по упрощенной конструкции

Итак, изготовление качественного дровокола собственными силами является вполне реализуемой задачей, темь более найти все составляющие дровокола – не проблема. Однако еще более простыми по своей конструкции являются дровоколы без редуктора, вала, которые могут обойтись без подшипников и станины. Разве что нужно будет обзавестись мотором и рабочим элементом – конусом. Данный упрощенный тип дровокола представлен на фотографии ниже.

Конус с левой резьбой прикреплен непосредственно к валу электродвигателя или мотора, работающего на бензине. Крепеж осуществляется с помощью двух стопорных болтов. Данный тип крепления является весьма надежным. Остается только уделить должное внимание подбору электродвигателя. В этом случае он должен быть достаточно мощным, но до 3,5-4 кВт. Вал должен обладать скоростью не более 750-ти оборотов в минуту. При этом неважно, каких размеров имеется двигатель. Это никак не влияет на его месторасположение. Двигатель легко приподнять и смонтировать на дополнительной станине. Бывает, что мотор лучше всего слегка опустить, как это изображено на фотографии сверху. Таким образом, можно уменьшить высоту вала для удобства в распиле дров, да и двигатель станет более устойчив.

Вывод

Итак, отдавая предпочтение тому или иному типу дровокола, нужно в первую очередь проанализировать, какие детали уже имеются в наличии, а какие вполне получится достать. Возможно, у кого-то уже имеется весь комплект деталей для того, чтобы собрать реечный дровокол своими руками, чертежи, фото, инструкции. А кому-то легче будет собрать винтовой дровокол. Как бы то ни было, наличие собственного дровокола намного облегчает труд на загородном участке, так что действительно стоит вложить немного времени, сил и средств в то, чтобы собрать такой полезный и востребованный инструмент. Вряд ли об этом придется впоследствии жалеть.

Как сделать винтовой дровокол с двигателем стиральной машины

На дачном участке или в частном сельском доме заготовка дров требует выделения времени, приложения усилия и выдержки. Чтобы не рубить дрова топором, многие владельцы недвижимости с печным отоплением покупают высокопроизводительный винтовой дровокол. Машина заводской сборки обладает высокой стоимостью, но некоторые народные умельцы изготавливают приспособление своими руками из подручных деталей.

Разновидности бытовых станков

В личном хозяйстве применяется два вида приспособлений для колки дров, отличающихся рабочими органами. В станке реечного типа, собранном по облегченной конструкции, содержится колун в виде вертикально закрепленной заточенной пластины. В конусный дровокол входит конус с нарезной винтовой резьбой. Если имеется план и чертежи винтового дровокола, своими руками собрать станок без проблем может любой слесарь.

Собрать самодельный дровокол конусный своими руками, чертежи которого можно разработать самостоятельно, несложно. Для этого достаточно иметь:

1. электромотор 3−4 кВт;
2. винтовой конус;
3. подшипники;
4. редуктор с зубчатой или цепной передачей;
5. вал.

Если требуется собрать станок большой производительности, то лучшим вариантом будет установка двигателя на бензине или солярке мощностью 7 л. с.

Комплектующие элементы конструкции

Для небольшого бытового приспособления подойдет мотор 220 В от старой стиральной машины. При недостаточной мощности двигатель можно оснастить редуктором, внимательно изучив чертеж конуса для дровокола, можно применить следующий вариант сборки: на вал двигателя установить шкив небольшого диаметра, сам вал конуса оснастить шкивом большего диаметра. Увеличив разницу диаметров, можно получить дровокол нужной мощности, при этом скорость вращения рабочих органов не должна превышать 500 об/мин.

Следующим этапом является выбор подшипников для вала с учетом нагрузок. Для дровокола небольшой мощности подойдет вал и подшипники с диаметром посадочного места 30 мм.

На рабочий орган станка подшипник устанавливается в индивидуальном корпусе из стали или чугуна, закрепляется болтом. Для подшипников на станине приваривается швеллер, уголок или стальной профиль, саму станину под электроколун своими руками можно изготовить из уголков или стальных труб.

Во всей конструкции станка самым важным узлом является конус из прочной инструментальной стали.

Винтовую резьбу должен нарезать профессиональный токарь, так как обработка материала требует специальной профессиональной подготовки. Сегодня в продаже имеются готовые модели конусов, среди которых потребитель может выбрать деталь под размер бревен.

Чертеж конусного дровокола и таблица расчетов диаметра режущего элемента позволяет правильно подобрать шаг и направление резьбы, которая в обязательном порядке должна быть левой. При вкручивании поступательно вращающаяся «морковка» будет врезаться внутрь круглого полена, при этом «разрывая» материал на отдельные фрагменты. При расчете глубины раскола можно получить следующие результаты:

1. если диаметр основания конуса составляет 7,0 см, а размер скоса достигает 1,1, то глубина раскола = 450 мм;
2. при диаметре рабочего узла 8,0 мм и скосе конуса 1,2, глубина раскола = 550 мм;
3. если на вал установлен конус диаметром 10,0 см при скосе сторон 1,5, глубина раскола будет = 750 мм.

Дровокольный станок может оснащаться узлом разной конструкции: с хвостовиком и внутренним отверстием для посадки на вал. Для первого варианта в торце вала сверлится отверстие под хвостовик, для закрепления комплектующего элемента применяется стопорный шуруп.

Размеры станка для колки полена

Для расположения деталей и комплектующих элементов не существует отдельная схема, отсутствуют ограничения. За основу процесса сборки можно взять габариты, соответствующие росту человека:

1. высота станины — 650 мм;
2. длина стола — 850 мм;
3. ширина столешницы — 450 мм.

Опытные пользователи рекомендуют размещать мотор под столешницей, способной защитить агрегат от щепок и опилок. Для обеспечения техники безопасности все подвижные детали должны быть закрыты кожухом.

Для домашней мастерской также подойдет станок на гидравлическом приводе, колоть древесные кругляки поможет гидравлический насос, приводящий в движение колун. Острая пластина опускается на полено с большой силой, разрывает волокна древесины, отделяя небольшие фрагменты.

Для изготовления пластины на дровокол морковка рекомендуется использовать листовую сталь 1 мм и уголок 4,0х4,0 см.

Кроме приведенных вариантов, колка дров может осуществляться механическим приспособлением, привести в движение который можно силой одного человека. Управление оборудованием осуществляется рукояткой, прикрепленной к валу редуктора. Механический дровокол можно быстро переоборудовать в электрический агрегат, если использовать ременную передачу, адаптированную под мотоблок.

Originally posted 2018-07-04 07:17:25.

Конусный дровокол своими руками. Простая конструкция для облегчения ручного труда

Перед началом отопительного сезона владельцы дровяных печей и твердотопливных котлов запасаются дровами. Купить или заготовить брёвна в лесу, а затем привезти их на собственное подворье, не является большой проблемой. Да и порезать кругляк на чурки при помощи бензопилы или циркулярного станка не составит сложностей. Многочасовой изнуряющий труд подкрадывается в виде тяжёлого колуна, клиньев и молота, которыми чурбаки раскалывают на поленья.

Такой непродуктивный и трудоёмкий способ просто не мог быть оставлен без внимания домашних умельцев, пытающихся механизировать эту работу. Одним из приспособлений, которым можно легко и быстро колоть дрова, является конусный дровокол. Учитывая его несложную конструкцию и возможность использовать в работе подручные материалы, предлагаем изготовить механический винтовой колун своими руками. К тому же всё, что для этого требуется можно приобрести интернет-магазине комплектующих винтовых дровоколов жми здесь по ценам завода производителя. В каталоге представлены конусы разных диаметров, крепления и готовые комплекты, которые остаётся только прикрепить к мотоблоку или двигателю.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации. Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле.

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

• мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
• для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
• частота вращения конусного винта — не более 500 об/мин;
• станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
• вал конуса устанавливается на подшипниковых опорах;
• конус должен иметь упорную резьбу;
• при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
• во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

• конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
• вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
• шкивы или звёздочки;
• приводной ремень или цепь от автомобильной либо мотоциклетной техники;
• подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
• стальные профильные трубы или уголки для станины;
• металлический лист толщиной не менее 4 мм для рабочего стола;
• электродвигатель;
• проводка;
• выключатель или магнитный пускатель;
• УЗО;
• болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

Если предполагается использовать дровокол в качестве передвижной установки, то стоит заранее позаботиться о прочных металлических колёсах. По-настоящему мобильная конструкция получается с использованием в качестве силовой установки бензинового или дизельного двигателя.

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

• сварочный аппарат;
• электрическая дрель с набором свёрл;
• болгарка;
• молоток;
• набор гаечных ключей;
• рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ. Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика. Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Чертеж и инструкция для изготовления своими руками винтового дровокола

Для жителей частных домов или для владельцев загородных участков, часто актуальным становится вопрос: как сделать винтовой дровокол своими руками и где для этого взять инструкции, чертежи, фото? Ведь в частном доме часто приходится заготавливать дрова. При небольшом их количестве можно справиться и топором. Если же их много, топор уже не поможет – потребуется немало сил и времени. В этой ситуации на помощь придет дровокол, сделать который можно и самому.

Для изготовления дровокола используются узлы от другого оборудования. Самодельные агрегаты по типу своего рабочего органа подразделяются на две категории: с колуном и с конусом. Главной деталью колуна является вертикальная острая пластина. Древесину на нее подает толкатель. Дровокол этой категории называется реечным. У устройств второго типа основной элемент – конус с винтовой резьбой. Такой дровокол называется конусным. Второе его название – винтовой. По своему конструктивному исполнению он более простой, чем реечный.

1. Принцип действия, преимущества и устройство винтового дровокола
2. Элементы конструкции
3. Изготовление
4. Установка двигателя и главного вала
5. Монтаж конуса
6. Техника безопасности

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

1. Простота конструкции.
2. Низкая стоимость узлов.
3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
4. Высокая производительность (до 12 м3 дров длиной около 60 см).
5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

• допустимая мощность электродвигателя – 2-4 кВт;
• наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
• вал винта должен находиться на подшипниковых опорах;
• на конусе должна быть упорная резьба;
• высота агрегата должна быть около 800 мм;
• ремни желательно использовать клиновидные, а шкивы – двухручейные;
• заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Элементы конструкции

Для работы понадобятся:

1. Лист металла толщиной 4-5 мм.
2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
3. Вал.
4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
5. Ремень или цепь.
6. Подшипники, имеющие корпус.
7. Электродвигатель.
8. Провода.
9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Также для работы потребуются следующие инструменты:

• электродрель со сверлами разного размера;
• молоток;
• сварочный аппарат;
• болгарка;
• рулетка, ключи;
• маркер.

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала – никакого сопротивления быть не должно.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Монтаж конуса

После этого приступайте к подключению электрического оборудования. Все – дровокол готов! Можно очистить его поверхности прогрунтовать и нанести на них краску. Теперь можно проводить испытание устройства.

Размеры агрегата могут быть произвольными. Главное, чтобы его удобно было эксплуатировать. Для этого габариты станка должны соответствовать человеческому росту. Рекомендованные размеры:

• длина – 850 мм;
• ширина – 450 мм;
• высота – 650 мм.

Видео: винтовой дровокол своими руками.

Техника безопасности

Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте только в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя. Не забудьте про заземление двигателя.

Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в будущем вы сэкономите массу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.

Винтовой дровокол своими руками

Дровокол на дачном участке – это решение огромной проблемы. Рубить топором большой объем дров – занятие тяжелое, требующее много времени. Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами. Правда, готовый заводской станок стоит немалых денег, поэтому умельцы сами изготавливают это оборудование, используя детали и узлы от других станков или бытовой техники.

Сегодня существует две разновидности дровоколов, в основе которых лежат два разных рабочих органа. Это колун (острая, в виде ножа, вертикально установленная пластина), на который деревянную чурку с усилием надвигает толкатель. Такой дровокол называют реечным. И конус, на котором нарезана винтовая резьба. Сделать тот и другой дровокол своими руками (чертежи используя) не проблема. Главное найти все необходимые детали, основными из которых являются двигатель и рабочий орган.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой – винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант – это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное – правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт – это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно. Важно – правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента.

• Диаметр –70 мм, размер скоса – 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
• Диаметр – 80 мм, скос – 1,2, глубина раскола – 550 мм.
• Диаметр – 100 мм, скос – 1,5, глубина раскола – 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы. Особое внимание направлению нарезки резьбы. Она должна быть левой. То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки – поступательное. При том, как сам рабочий орган вращается. Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную. Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Размеры дровокола

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное – удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

• Длина станка – 85 см.
• Высота – 65 см.
• Ширина – 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол – это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Упрощенная конструкция винтового дровокола

Как вы сами смогли убедиться, изготовить винтовой дровокол своими руками несложно. Конечно, если есть возможность найти все вышеперечисленные детали к станку. Но есть вариант более простой. Для него нет необходимости использовать редуктор и подшипники, промежуточный вал и сложную станину. Все, что вам потребуется, это двигатель и винтовой конус. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показан этот простой дровокол.

То есть, на вал электродвигателя насаживается конус, который крепится на нем двумя стопорными винтами. Их концы входят в пазовую канавку вала. И это очень надежное крепление. Единственное, на что необходимо обратить внимание, это на сам электродвигатель.

• Его мощность должна быть в пределах 4 кВт. Мощнее не надо.
• Скорость вращения вала должна быть в пределах 750 об/мин, лучше меньше.

Габариты двигателя значения не имеют, он может быть небольших размеров, но мотор можно приподнять, установив под него маленькую станину или подставки из металлического кругляка. На фото выше видно, что двигатель, наоборот, опустили, потому что высота вала была очень большой.

Выбирая тот или иной тип дровокола, необходимо основываться на деталях, которые в первую очередь доступны. Поэтому для кого-то изготовить реечный дровокол своими руками проще, чем винтовой. А для кого-то, наоборот. Но в любом случае свой станок для рубки дров на дачном участке – это возможность облегчить заготовку дров.

Обязательно ознакомьтесь с видео и фото в виде инструкций к изготовлению своими руками дровокола. На самом деле это не очень сложно, как может показаться на первый взгляд.
