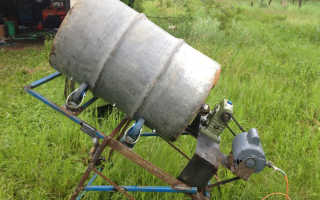

Как сделать бетономешалку своими руками?

Как сделать бетономешалку принудительного действия своими руками

Стационарная или передвижная бетономешалка своими руками с ручным или электрическим приводом по производительности не проигрывает промышленным аналогам и ощутимо выигрывает в цене. Сооружают самодельные устройства из материалов, крепежа, емкостей, которые есть в хозяйстве.

1. Изготовление бетономешалки в домашних условиях
2. Выбор конструкции и материала, что понадобится
3. Чертежи и устройство простых бетономешалок
4. Бетономешалка принудительного типа из жестяной кастрюли
5. Вибрационная бетономешалка из перфоратора
6. Бетономешалка с ручным приводом из бочки
7. Как сделать бетономешалку своими руками, пошаговое руководство со схемами и чертежами
8. Как изготовить недорогую бетономешалку из стальной 200 литровой бочки и электрического двигателя от стиралки

Изготовление бетономешалки в домашних условиях

Для сухого замеса, цементного раствора, мешалку для бетона своими руками можно сделать со стационарным или вращающимся барабаном. В приспособлениях первого варианта ингредиенты смешивают вращающиеся лопасти или погруженный в смесь вибратор, во втором варианте компоненты перемешиваются сами под действием гравитации при переворачивании емкости.

Выбор конструкции и материала, что понадобится

Чтобы своими руками изготовить бетоносмеситель принудительного действия, понадобится двигатель (бензиновый, электрический) 2-4,5 кВт, червячный редуктор (передаточное отношение 1 к 50). Для бака (груши) лист металла толщиной 6-8 мм. Профильная труба для рамы под привод и стола для емкости, труба для приводного вала.

Принцип действия стационарной бетономешалки принудительного типа:

• в бак засыпают ингредиенты смеси;
• привод (двигатель, редуктор, ременная передача) заставляет вращаться вал, на котором приварены лопасти,
• компоненты смеси − цемент, песок, гравий, щебень, вода, перемешиваются до однородного состояния;
• готовый бетон (раствор), открыв шибер, выгружают через сливное отверстие.

Простейшее устройство гравитационного типа изготавливают из металлической емкости объемом 60 литров, которую устанавливают на устойчивую раму, сваренную из уголка, металлических труб. Чтобы не вращать бак вручную, устанавливают мотор от стиралки − 120 Вт, 1200 об/мин.

Для вращения груши бетономешалки используют ступицу, маховик, бендикс от легкового автомобиля.

Оптимальной скорости вращения вала добиваются с помощью самодельного цепного редуктора с передаточным отношением 1 к 20. Для его сборки берут:

• 2 шкива;
• 2 звездочки;
• 1 цепь;
• 1 ремень.

Производительность смесителя гравитационного типа с объемом бака 60 л – 40 л качественного бетона за один замес.

Чертежи и устройство простых бетономешалок

Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.

Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:

• для замешивания 1 л раствора расходуется мощность 20 Вт;
• качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Когда вал вращается со скоростью, превышающей 50 об/мин, раствор разбрызгивается по сторонам, компоненты смеси плохо перемешиваются.

Бетономешалка принудительного типа из жестяной кастрюли

Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:

• глубина − 50 см;
• диаметр – 60 см.

За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.

Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:

• арматуру;
• куски швеллера;
• уголок.

Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.

Вибрационная бетономешалка из перфоратора

Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.

Производительность такого смесителя не более 20 л за один замес − низкая по сравнению с потребляемой электроэнергией.

Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.

Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

Бетономешалка с ручным приводом из бочки

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.

Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.

Фланцы крепят к донной части болтами М8, гребенку – М6.

Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей и уголка 50 × 50 мм. Параметры:

• шаг – 5 см;
• диаметр – 12 мм;
• длина – 15 см.

Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.

Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

Как сделать бетономешалку своими руками, пошаговое руководство со схемами и чертежами

Представленная ниже схема наглядно указывает, как сделать бетономешалку, используя обыкновенный бидон. Для больших строительных работ такое приспособление не годится, но эффективно при замешивании небольших объемов бетона, раствора.

Горловина обеспечивает необходимую герметичность, через нее засыпают ингредиенты и выливают готовую смесь. Основание варят из швеллера (уголка). Муфты закрепляют на упорах. Отверстия для поворотного вала просверливают на одной линии.

Как изготовить недорогую бетономешалку из стальной 200 литровой бочки и электрического двигателя от стиралки

Бетономешалка из бочки 200 литров своими руками для приготовления смеси любого состава с электрическим приводом собирается просто. Нужен сварочный аппарат, болгарка, движок от стиральной машинки. Корпус (1) обеспечивает удобную загрузку песка, щебня, других ингредиентов, выгрузку готового раствора. У бочки отрезают верхнюю треть от диаметра.

Схема 1.

Две опоры, на схеме они обозначены номером 4, варят из стальных уголков. Для устойчивости их соединяют арматурой, по одной стороне вверху и внизу, по другой – только снизу, чтобы подкатывать вплотную тачку, ставить другую тару. Чтобы облегчить выгрузку готового раствора, приваривают ручку (3).

На схеме 2 приведены пять элементов подвески:

• вал (1);
• подшипник подвески (2);
• подшипник вала (3);
• корпус подшипника (4);
• подвеска (5).

Схема 2.

Каждый подшипник защищают сальником.

Одним концом подвески приваривают к торцам бочки на двести литров, ролики продляют срок службы. Установка подшипников облегчает поворот рабочей емкости при выливании готовой смеси. На поворотный вал бетономешалки, сделанной своими руками из 200 литровой бочки, приваривают 4 лопасти (схема 1, деталь 2). Их сваривают из кусков уголка (25×25 мм). От них до стенок емкости оставляют зазор не более 2 мм.

Мотор от стиральной машинки (5) и червячный редуктор (6) обеспечивают валу смесителя нужную скорость вращения. Оптимальное значение – 48 об/мин. Раствор разбрызгивается при больших оборотах. Подбирая шкивы нужного диаметра, добиваются требуемой скорости вращения.

Человек, свободно владеющий сварочным аппаратом, имеющий слесарные навыки, читающий схемы, чертежи, изготовит растворосмеситель, по производительности не уступающий заводским моделям.

Технология изготовления пеноблоков своими руками

Как сделать мини-насос для бетона своими руками

Приготовление бетонной смеси своими руками

Как изготовить самодельную штукатурную станцию своими руками

Бетономешалка своими руками

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

• Четыре принципа смешивания бетона
• Бетономешалка из молочного бидона (фляги)
• Большая бочка
• Как делают основание для бетономешалки профессионалы?
• Как сделать бетономешалку своими руками видео
• С какой скоростью мешать бетон?
• Чертежи бетономешалки видео
• Четыре распространенные ошибки при изготовлении бетономешалки
• Самодельная бетономешалка из бочки видео

Показать все содержание

Четыре принципа смешивания бетона

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

• Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
• Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
• Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

• Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
• Детали изнашиваются гораздо реже.
• Простота и надежность эксплуатации.
• Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

1.
   Мангал из газового баллона своими руками
2.
   Дровница — роскошь или необходимость

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

• Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
• Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
• Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

• Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
• К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
• Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Чертежи бетономешалки видео

Четыре распространенные ошибки при изготовлении бетономешалки

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Самодельная бетономешалка из бочки видео

Как сделать бетономешалку своими руками?

Для выполнения строительных мероприятий и благоустройства территории применяются цементные и бетонные растворы. Процесс ручного приготовления смесей трудоемкий и продолжительный. Он не гарантирует однородность рабочей смеси. А приобретать для разового замеса дорогой бетоносмеситель нецелесообразно. Выход из сложившейся ситуации – бетономешалка своими руками. Она позволит при минимальных расходах самостоятельно подготовить раствор с однородной консистенцией.

Пример бетономешалки, подходящей для дома

Устройство бетономешалки бытовой и классификация смесителей

Агрегаты, предназначенные для перемешивания бетонных растворов, предлагаются предприятиям и изготавливаются домашними умельцами в различных вариантах. Рассмотрим конструкцию мешалки, которая состоит из следующих узлов:

• металлической рамы или станины, объединяющей узлы в единую конструкцию. Рама воспринимает динамические и статические нагрузки, обеспечивая устойчивость оборудования. Для тяжелых агрегатов станина стационарная, а для малогабаритных смесителей оснащается колесами, облегчающими транспортировку. Для изготовления металлической рамы можно использовать уголок или стальной профиль другого сечения;
• рабочего органа, предназначенного для повышения однородности замеса. Активатор, контактирующий с перемешиваемым раствором, воздействует на компоненты смеси. В результате бетонный раствор приобретает однородную консистенцию. В качестве перемешивающих органов используют лопатки сложной конфигурации, специальные лопасти, шнеки и другие разновидности активаторов;
• резервуара, в котором перемешивается бетон. Такая емкость называется бочкой и может изготавливаться из различных материалов. Для самостоятельного изготовления рабочей емкости можно использовать утратившие актуальность и работоспособность бытовые устройства – начиная от стиральных машин и заканчивая металлическими бочками. Используемые емкости отличаются размерами и объемом, влияющими на производительность;
• разгрузочного устройства, облегчающего и ускоряющего слив подготовленного раствора. Конструкция сливного механизма определяется компоновкой бетоносмесителя, конструкцией и габаритами бочки, а также массой бетонного раствора. Применяются различные технические решения для облегчения процесса разгрузки;
• приводной станции. В качестве движущего агрегата используют электрический двигатель. Передача крутящего момента от электромотора может осуществляться через понижающий редуктор или ременную передачу. Передаточное отношение и мощность трансмиссии должны обеспечивать возможность беспрепятственного вращения тяжелой емкости, наполненной раствором.

Бетоносмеситель отличается не только вариантом конструктивного исполнения, но и способами смешивания. По принципу работы растворосмесители делятся на следующие виды:

• гравитационные. Отличительная черта данных механизмов – наличие вращающейся емкости и неподвижного винтового активатора. Перемешиваемая цементная смесь под влиянием гравитации без приложения усилий падает на винтовую ось. Равномерное смешивание ингредиентов обеспечивается в результате воздействия лопаток, приваренных внутри вращающегося резервуара. Гравитационный способ перемешивания позволяет приготовить бетон с требуемой степенью подвижности;
• принудительные. Они смешивают цементный раствор внутри стационарно закрепленного резервуара за счет воздействия подвижных элементов. Эксплуатационные характеристики и однородность рабочего раствора, приготовленного в таких мешалках значительно выше, если сравнивать с гравитационными агрегатами. Принудительный принцип смешивания в частном домостроении применяется редко. Он актуален в бетоносмесителях, предназначенных для промышленного использования.

Гравитационные бетономешалки 120л

По продолжительности работы мешалки делятся на следующие разновидности:

• периодического действия, применяемые для частного использования. Они комплектуются электродвигателем небольшой мощности;
• постоянного функционирования. Они применяются для промышленных целей и оснащены мощным электрическим приводом.

Остановимся более детально на конструкции устройств, самостоятельное изготовление которых довольно простое.

Самодельная бетономешалка своими руками – популярные конструкции

Планируя самостоятельное изготовление, целесообразно ознакомиться с проверенными на практике конструкциями. Возможны различные схемы устройств, из которых наиболее популярны следующие агрегаты:

• механическая машина-бетономешалка. Она представляет собой разрезанную вдоль продольной оси бочку, шарнирно закрепленную на металлической раме. Внутри емкости расположен подвижный вал с лопастями. Передача крутящего момента от электродвигателя осуществляется через клиноременную передачу и редуктор. Выгрузка подготовленного раствора осуществляется путем наклона бадьи. Достоинство этого растворосмесителя – сокращенная продолжительность замеса. Недостаток агрегата – разбрызгивание раствора при повышенной скорости вращения;
• бетономешалка из бочки, оснащенная активатором. По компоновочному решению этот вариант растворосмесителя похож на ранее описанный. Главное отличие – применение целой бочки, в которой выполнен герметичный люк для загрузки ингредиентов и выгрузки раствора. Передача крутящего момента может осуществляться как вручную, так и с помощью электропривода. В данном варианте вращается емкость, внутри которой закреплены продольные гребенки. Качество замеса определяется количеством оборотов, а не продолжительностью перемешивания. Несмотря на сложность конструкции, такие механизмы изготавливаются серийно;
• бетономешалка самодельная с миксером. Планируя сделать своими руками бетономешалку, стоит обратить внимание на этот вариант. Несмотря на сложность конструкции такого растворосмесителя, над ним стоит потрудиться. Устройство обеспечивает повышенную однородность перемешивания бетонной смеси за счет дополнительной степени свободы. Емкость с активатором закреплена на металлической раме и может вращаться относительно продольной оси. Рама в сборе с резервуаром имеет дополнительную степень свободы за счет шарнирного крепления на несущей станине агрегата. Важно обеспечить герметичность резервуара и удобство выгрузки;
• бытовые бетономешалки вибрационного типа. Для создания растворосмесителя с вибрационным принципом действия потребуется перфоратор повышенной мощности, в патроне которого закреплен металлический вал. Перфоратор следует жестко зафиксировать на станине, обеспечив соосное расположение вала с центром емкости. С противоположной стороны вала следует жестко закрепить автомобильный диск, диаметр которого меньше внутреннего размера бочки. Затем вертикально установленная бочка заполняется ингредиентами. Компоненты цементно-бетонной смеси под вибрационным воздействием равномерно перемешиваются. Решая, как сделать бетономешалку своими руками из автомобильного диска, воспользуйтесь этим вариантом.

Для самостоятельного изготовления бетономешалки подойдет любой вариант конструкции.

Бетономешалка своими руками – плюсы и минусы

Независимо от того, будет ли изготавливаться большая бетономешалка или малогабаритный смеситель, до начала изготовления ознакомьтесь с достоинствами и недостатками самодельных устройств.

Преимущества самостоятельно изготовленных растворосмесителей:

• экономия денежных средств по сравнению с приобретением готового агрегата;
• повышенное качество подготавливаемой цементно-бетонной смеси;
• сокращенная продолжительность смешивания ингредиентов бетонного раствора;
• удобство разгрузки подготовленной смеси путем наклона бочки смесителя;
• возможность изготовления смесительного устройства с ручным приводом;
• широкий выбор материалов и емкостей для самостоятельного изготовления.

Чертеж. Самосвальная бетономешалка

Проблемные моменты, связанные с самостоятельным изготовлением растворомешалок:

• сложность изготовления в бытовых условиях без профессиональной подготовки;
• необходимость подгонки узлов и элементов для обеспечения безотказной работы;
• разбрызгивания цементного раствора при повышенной частоте перемешивания.

Бетономешалка своими руками – плюсы и минусы

Анализируя достоинства и недостатки, многие застройщики отдают предпочтение самостоятельному изготовлению бетоносмесителей. При этом необходимо учесть, что если будет изготавливаться бетономешалка из бочки своими руками, чертежи необходимо использовать только проверенные на практике.

Как сделать бетономешалку из бочки своими руками

Размышляя, как сделать бетономешалку своими руками, чертежи или эскизы подготовьте заранее. Можно для изготовления заэскизировать натурный образец, который положительно зарекомендовал себя в условиях эксплуатации. Рассмотрим особенности самостоятельного изготовления различных вариантов.

Как сделать бетономешалку ручной конструкции и с электроприводом

Ручной вариант растворосмесителя – самый простой. Он лучше всего подойдет для приготовления небольших объемов смеси и более дешевый, чем электрические модели. Процесс перемешивания осуществляется путем заполнения резервуара компонентами с последующей передачей крутящего момента путем поворота рукоятки.

Конструкция ручного устройства представляет собой металлическую раму, на которой в шарнирных опорах закреплен поворотный вал с емкостью для перемешивания. С одной из сторон приводного вала закреплена рукоятка.

Алгоритм сборки предусматривает выполнение следующих операций:

• Сварку металлоконструкции. Она состоит из двух треугольных боковин, соединенных перемычками. В верхней части расположены втулки крепления поворотного вала.
• Подготовку смесительного резервуара. В качестве емкости можно использовать бочку, молочный бидон или корпус стиралки. Внутри необходимо закрепить лопасти.
• Установку емкости на поворотном валу. Важно обеспечить жесткое соединение и герметизировать зазоры на участках крепления вала.
• Фиксацию рукоятки для смешивания и контроль герметичности смесителя. Для испытаний необходимо заполнить емкость водой и убедиться в отсутствии течи.

Подготовка смесительного резервуара

Соблюдая указанную последовательность операций, легко может быть изготовлена бетономешалка своими руками. Чертежи или эскизы можно подкорректировать, предусмотрев возможность использования молочного бидона или другой емкости.

Если с противоположной от рукоятки стороны вала закрепить шкив клиноременной передачи или звездочку цепного привода, то можно обеспечить передачу крутящего момента от редуктора, соединенного с электродвигателем. Бетономешалка своими руками из бочки, приводимая в движение от электромотора, обеспечит повышенную эффективность смешивания.

Самодельная бетономешалка с двигателем от стиральной машины

Используя мотор мощностью 0,18 кВт с частотой вращения 1500 об./мин., можно собрать электропривод растворосмесителя. Для передачи крутящего момента используется стартерная шестерня и маховик от легкового автомобиля.

Передвижная бетономешалка из стиральной машины своими руками изготавливается в указанном порядке:

• Сварите раму с осями для шестеренчатой передачи.
• Закрепите колеса.
• Установите на осях шестерни привода.
• Прикрепите двигатель со шкивом.
• Соберите ременную передачу.
• Закрепите бочку на торце маховика.

Остается подключить электропитание и проверить, как работает самодельная бетономешалка из стиральной машины.

Заключение

Руководствуясь приведенными рекомендациями несложно изготовить бетоносмеситель своими руками. До начала самостоятельного изготовления важно определиться с конструкцией устройства. Разбираясь, как сделать бетономешалку своими руками, чертежи подготовьте в первую очередь. Они помогут не допустить ошибок.

Как сделать бетономешалку своими руками

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания. Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Типы самодельных бетономешалок

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Чертеж бетономешалки

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

При вертикально расположенном резервуаре необходимость в люке отпадает – раствор выгружается опрокидыванием в подставленную емкость. Преимущество конструкции без люка в том, что не требуется герметизировать крышку, а значит, не нужно усложнять устройство. Загружать вертикальный резервуар можно на 60-70%, в то время как наклонную или горизонтальную емкость – на 30-50%, чтобы жидкий раствор не разбрызгивался.

Любую самодельную бетономешалку нет смысла делать больше, чем на 1 куб – вес бетона при объеме раствора 1м 3 будет около 1,6 тонны, что сильно затруднит и перемешивание, и выгрузку раствора. Самая распространенная конструкция — бетономешалка из стиральной машины или из металлической 200-литровой бочки для ГСМ.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Вертикальная бетона мешалка

Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

Самая простая конструкция редуктора с электроприводом – на шкивах. Шкивы можно взять от любого автомобиля или старой стиральной машинки – главное, подобрать нужное количество и пропорции передач, чтобы обеспечить медленное вращение барабана. Часто в силу недоступности деталей передачу вращения на барабан делают из комбинации шкивов, цепной или ременной передачи, и т.д. Преимущества электрической бытовой бетономешалки очевидны: минимум ручного труда, высокая скорость приготовления раствора, надежность, экологичность и экономия трудозатрат. Недостаток один – необходимо наличие электричества на стройплощадке.

Мощность электродвигателя рассчитывается по-разному: для наклонной или вертикальной бетономешалки – 0,2 кВт на 1 литр раствора, для горизонтального резервуара – 0,15 кВт на 1 л.

Бензиновый двигатель в бетономешалке

Бетономешалка с приводом от ДВС или дизельного маломощного двигателя имеет преимущество только в том, что для ее работы не нужно подводить электричество. Чаще всего такая самодельная бетономешалка принудительного действия конструируется мобильной – на колесиках. Привод на барабан делается любой, а сама емкость может изготавливаться довольно большого объема, так как мощность любого, даже маломощного двигателя, будет достаточной для качественного замешивания раствора в резервуаре объемом в 1 куб или больше.

Передача вращения на первый шкив трансмиссии должна быть цепной, так как на выходе ДВС установлена зубчатая шестеренка. Такая конструкция удобна тем, что ремонт своими руками можно провести для всех без исключения узлов и деталей, не обращаясь в различные сервисы и мастерские.

Бетономешалка из стиральной машины

Изготовить самодельную бетономешалку проще всего из барабана и других деталей стиральной машинки, так как в емкости для стирки уже предусмотрено крепление шкива. Останется только сделать свой каркас и закрепить на нам двигатель для перемешивания раствора. Преимущества самодельной бетономешалки в том, что пропорции и состав раствора могут быть любыми – с песком, мелким гравием, наполнителями или керамзитом. Структурная схема такого бетоносмесителя приведена ниже:

Схема бетономешалки

Электродвигатель, шкив, резервуар, ремень – все это берется от стиральной машинки. Остается только самому сделать люк для выгрузки раствора, и металлическую раму, на которой будет устанавливаться бетономешалка. Чтобы понизить соотношение оборотов двигателя и барабана, используется система из нескольких шкивов, диаметр которых подбирается индивидуально, в зависимости от оборотов электродвигателя.

Внутри резервуара (а он сделан из нержавеющей стали) крепятся лопасти для перемешивания смеси. Так как стенки нержавеющей емкости довольно тонкие (около 1,5 мм), то при помощи сварки лопасти закрепить очень сложно — проще сделать все на болтовых соединениях. Сливное отверстие в резервуаре необходимо спилить и заглушить металлической заплаткой на болтах. Так как конструкция бетономешалки будет делаться с вращением всего барабана, то лопасти должны быть изогнутыми и крепиться по диагонали на длину двух третей резервуара. Лопасти обязательно должны крепиться строго симметрично относительно друг друга и оси барабана – от этого зависит разбалансировка и вибрация барабана при перемешивании раствора, а значит, и срок эксплуатации бетономешалки. Минимальный зазор между лопастями и стенками емкости, особенно по углам, обеспечит отсутствие «мертвых зон», где раствор не перемешивается.

Люк для выгрузки раствора при вращающемся барабане можно не делать, а выгружаться раствор будет через верхнюю часть емкости. Для этого необходимо предусмотреть опрокидывание бетономешалки шарнирным поворотом на раме. Емкость для выгруженного раствора должна быть немного больше объема резервуара бетономешалки.

Чтобы раствор меньше разбрызгивался, а также с целью увеличить объем приготавливаемого раствора, на нержавеющий резервуар можно наварить грушевидную металлическую насадку, сужающуюся к концу емкости.

Самое надежное изготовление рамы – из металлического уголка со стороной 45 мм. Раму можно изготовить при помощи сварки, или стянуть на болтах. Деревянный каркас будет разбухать от воды, рассыхаться и деформироваться в процессе эксплуатации, поэтому такая конструкция применяется очень редко. Бетономешалка из стиральной машины имеет небольшую емкость, но для частного хозяйства в большинстве случаев не нужно много бетонного раствора сразу. К тому же, такая бетономешалка обойдется почти бесплатно, за исключением нескольких деталей, которых может не оказаться под рукой.

Техника безопасности

1. Постоянная вибрация при работе бетономешалки создает опасность ослабления болтовых соединений, поэтому перед каждым использованием бетоносмесителя проверяйте все места креплений и сварных швов.
2. Перед включением бетономешалки проверьте ее устойчивость и надежность установки на грунте.
3. Не оставляйте работающий агрегат без присмотра.
4. Пользуйтесь средствами защиты – очками, рукавицами, одевайте плотную рабочую одежду.
5. Не проверяйте готовность раствора при работающей бетономешалке!

Главные преимущества самодельной бетономешалки – дешевизна и экономичность, доступность деталей для ремонта и обслуживания, а в некоторых вариантах конструкции – мобильность и автономность работы.

Особенности изготовления бетономешалки своими руками

Любое строительство трудно представить без бетона. Тем, у кого есть собственный частный дом или дачный участок, приходится регулярно что-то подправлять, ремонтировать, достраивать. Часто для этих целей требуется бетонирование. Приобретать промышленный вариант не всегда целесообразно. Для создания бетономешалки своими руками требуется совсем немного времени, терпения и лишняя тара.

• Варианты смешивания
• Гравитационный метод
  • Самое простое устройство
• Вибрационный способ
• Модель с перфоратором
• Комбинированный принцип
• Бетономешалка из бочки
• Советы по эксплуатации

Варианты смешивания

В самом простом случае «на скорую руку» можно приготовить раствор без вспомогательных устройств. В любую емкость высыпается раствор и перемешивается обычной лопатой при постепенном добавлении воды. В некоторых случаях, при небольшом объеме раствора, можно обойтись совсем без ёмкости и приготовить смесь на твердой ровной поверхности. Это неэффективно, утомительно и некачественно, поскольку смесь быстро высыхает.

Иногда используют дрель со специальной миксерной насадкой и круговыми движениями перемешивают раствор в ведре. В этом случае электроинструмент, не рассчитанный на подобные нагрузки, быстро выходит из строя, а смесь перемешивается не полностью. На участках около краев обычно остаются сухие пустоты.

Поэтому целесообразно собрать простую самодельную бетономешалку.

Существует три способа размешивания бетонного раствора:

• Гравитационный.
• Вибрационный.
• Комбинированный.

Гравитационный метод

На больших производствах этот способ практически не применяют, поскольку результат неудовлетворительный, бетон получается плохого качества. Суть этого варианта в том, что раствор перемешивается только под действием силы тяжести. Емкость со смесью вращается, и части раствора «шлепаются» друг об друга, пытаясь перемешаться. Этот способ легко смоделировать, если в стеклянную банку насыпать два вида крупы, закрыть и начать встряхивать. Произойдет гравитационное смешивание.

Самое простое устройство

Если объемы работ небольшие и возник вопрос, как сделать бетономешалку своими руками быстро, то можно сконструировать агрегат из бидона от молока. Времени на изготовление такой гравитационной бетономешалки понадобится буквально несколько часов.

У агрегата из бидона есть неоспоримое достоинство — его работа не требует электричества.

Материалы, которые понадобятся — это пара труб диаметром около трех сантиметров и ёмкость (бидон или что-то похожее). Бидон привлекателен тем, что у него есть крышка, которая может фиксироваться. Если используется другая тара, то нужно придумать, как сделать крышку или люк.

Для изготовления ручной бетономешалки из бидона надо сделать следующее:

• Из приготовленной трубы изготавливается ручка для вращения. Для этого отрезок трубы два раза сгибается.
• Из подручных средств собирается устойчивая рама. Ее основанием могут быть сваренные в виде прямоугольника металлические прутья, трубы или швеллеры. К углам прямоугольника привариваются металлические стороны-упоры.
• На верхние части упоров закрепляют муфты. Их диаметр должен быть чуть больше диаметра ручки устройства.
• В бидоне определяют центр тяжести и просверливают, противоположно друг другу, отверстия для ручки и вала. Для определения центра тяжести бидон кладется на узкую грань любого предмета и смещением вперёд-назад находится нужное положение. При правильном нахождении центра тяжести вращать заполненный бидон намного легче.
• Через подготовленные отверстия пропускают ручку и приваривают к стенкам тары. Поскольку стены бидона алюминиевые, а труба, скорее всего, стальная, то могут возникнуть проблемы с креплением. Приварить их друг к другу можно только при помощи холодной сварки. Можно изготовить металлические уголки, которые привариваются к трубе, а к поверхности бидона уголки прикрепляются винтами.

Если в наличии нет подходящих муфт, то можно ограничиться выпиливанием на раме U-образного выреза. Конструкция будет больше скрипеть, но функциональность особо не пострадает. Желательно места прокручивания смазать плотным солидолом, тогда вращать агрегат сможет даже ребенок.

Собранная конструкция хоть и простая, но вполне годится для использования на дачах и небольших частных домах. В этом устройстве можно изготавливать даже сухой стяжечный концентрат. При вращении бидонная ось является своеобразным рассекателем.

Из сорока литров объема бидона можно получить примерно 2−3 ведра бетонного раствора.

Вибрационный способ

Это способ перемешивания, который очень распространен на больших производствах и предприятиях. Он демонстрирует отличные показатели в равномерности размешивания. Его применяют, когда нужно получить смесь с точными параметрами и качеством.

Суть способа заключается в том, что в неподвижной ёмкости вращается вибромиксер большой мощности.

Метод отличный, но очень энергозатратный — на каждые 20 литров смеси требуется мощность вибратора не менее 1,3 киловатта.

Ограничением вибрационного способа является сложность обработки «тяжелых» растворов со щебенкой или гравием.

В условиях мелкого хозяйства в качестве вибратора применяют перфоратор как можно большей мощности. Главное, чтобы вибрация перфоратора была независимой и без прижима патрона к стенкам тары.

Модель с перфоратором

Для изготовления вибрационной модели необходима высокая округлая ёмкость. Лучше всего подходит бадья или бочка.

К корпусу тары надёжно прикрепляется кронштейн, на краю которого устанавливают перфоратор. Его мощность должна быть не меньше полутора киловатт. Патрон перфоратора удлиняют штоком, на конце которого закреплен вибратор. Длина штока подбирается такой, чтобы вибратор в форме тарелки размещался посередине между низом и верхом бочки.

Конструкция, на первый взгляд, простая, но нарушение некоторых неявных правил может привести к плачевным результатам, а именно:

• Вибратор не должен быть плоским. Его форма должна способствовать распространению колебаний от центра к краям. Рекомендуется сделать форму, напоминающую соединение двух тарелок. Как вариант: две обычные металлические тарелки.
• Мощность привода влияет на диаметр вибратора. Надо рассчитывать, что на один киловатт мощности двигателя понадобится 150−200 мм диаметра вибратора. Например, если мощность электромотора 2 киловатта, то тарелки подбираются с диаметром 300−400 мм.
• Диаметр бочки должен быть примерно в два раза больше диаметра вибратора.
• Самые большие вибрационные волны появляются, если над и под вибратором уровень раствора равен диаметру тарелок.

Комбинированный принцип

Многие самодельные устройства для перемешивания используют комбинированный способ, т. е. вариант, при котором одновременно используются оба предыдущих метода. Он основан на том, что во вращающемся барабане установлены специальные лопасти, улучшающие работу бетономешалки.

У подобных устройств есть ряд преимуществ:

• Зачастую не требуется ни крышки для барабана, ни герметизации узла вращения, поскольку контакта с агрессивной смесью у вала двигателя нет.
• Детали конструкции служат дольше.

Смесь может иметь любой состав. В ней могут присутствовать средние и крупные частицы: гравий, щебень, керамзитовые элементы.

Бетономешалка из бочки

Можно самостоятельно сделать бетономешалку комбинированного типа в гараже или во дворике дома. Устройство может быть как ручного типа, так и с электрическим приводом. Для изготовления бетономешалки нужны болгарка и сварочный аппарат.

Для сборки нужно иметь под рукой:

• Стандартную двухсотлитровую металлическую бочку или аналогичную ёмкость.
• Прочную трубу диаметром в тридцать два миллиметра. Нужны две детали по двадцать сантиметров. Это втулки для вала.
• Трубу длиной полтора метра и диаметром три сантиметра. Это будущая ось бетономешалки, и она должна входить во втулки.
• Два швеллера длиной по одному метру и несколько труб по пятьдесят сантиметров каждая. Сваренные вместе, они создадут прочную основу для всего устройства.
• Большой руль от машины. Чем больше его диаметр, тем легче вращать барабан бетономешалки.
• Металлический квадратный лист, который выполнит роль лопастей внутри бочки.
• Две петли для крышки барабана и защелку, чтобы закрывать его.

Если вариант смесителя использует электродвигатель, то нужно его подобрать с соответствующей мощностью. Также нужно найти подшипники и приводную систему.

Снизу и сверху бочки просверливаются два отверстия, и бочка вдоль своей оси сажается на ось. Ось надежно сваривается с поверхностью бака.

В центральной части тары по длинному краю вырезается прямоугольник с размерами девяносто на тридцать сантиметров. Это прорезь для возможности засыпки сухого раствора. Если прямоугольник будет очень большим, то конструкция будет непрочной. Если слишком маленьким, то это создаст неудобства в работе.

Металлический квадрат сваривают внутри бака, одной стороной прикрепляют к оси, а второй — к поверхности бочки. Достаточно нескольких лопастей — и хорошее перемешивание гарантировано.

К вырезанному прямоугольнику прикрепляют две петли, а затем весь узел приваривается или прикручивается к краю прорези на бочке. К полученному люку присоединяют защелку так, чтобы во время вращения фиксатор не раскрылся.

После этого изготавливается станина из длинных швеллеров и труб. К верхним краям труб привариваются втулки для оси бетономешалки. Ось вставляют внутрь втулок и закрепляют стопорные кольца. Ими могут быть металлические толстые шайбы.

С одной стороны оси прикрепляется руль для вращения барабана.

С другого края можно подсоединить мотор с передаточным приводом для автоматизации вращения. Мотор может быть от машины или мотороллера. Считается, что лучшим вариантом является электродвигатель от стиральной машины. Передаточное отношение должно быть один к восьми. Маховик от стиральной машины можно использовать вместо руля.

Советы по эксплуатации

Функционально «малые формы» бетономешалок ничем не отличаются от серьезных промышленных моделей. Но чтобы эксплуатация самодельных устройств была производительной и удобной, нужно соблюдать ряд правил. Кроме того, особое внимание стоит уделить выполнению требований техники безопасности.

Правила работы на ручной бетономешалке:

• Перед работой необходимо проверить изоляцию кабелей и контактов. Уделить внимание наличию заземления.
• Поскольку бетономешалка вибрирует, то перед эксплуатацией нужно подтянуть винтовые соединения. Если устройство передвижное, то необходимо поставить упоры под колеса.
• Работающий агрегат должен быть всегда в пределах видимости. Нельзя разрешать подходить к нему посторонним, особенно детям.
• Категорически запрещено проверять качество смеси при работающем двигателе. Палка или лопата, помещенная в это время в барабан, может сломаться и нанести серьезную травму работнику.
• Если бочка долго не используется, то её рекомендуется смазать старым раствором. Тогда она сохранится гораздо дольше.

Таким образом, можно изготовить несколько вариантов бетономешалок своими руками. Важно соблюдать необходимые правила техники безопасности, и тогда рабочий процесс принесет отличные результаты.
