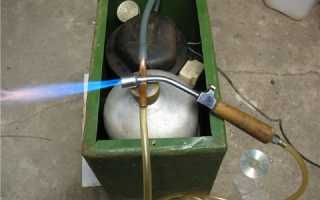

Как сделать бензиновую горелку своими руками?

Бензиновая горелка для пайки своими руками

Газовая горелка давно стала привычным инструментом домашнего мастера. Однако встречаются местности и ситуации, в которых газ недоступен. Зато под рукой всегда есть бензин. В этом случае выручает компактный и легкий в обращении прибор — горелка для пайки на бензине. Простота конструкции позволяет изготовить такое устройство своими руками.

Конструкция и достоинства

Прибор для пайки устроен весьма просто. ее основные составные части- это:

• емкость для бензина;
• насос для подачи воздуха;
• подводящие шланги;
• корпус с форсунками.

В корпусе размещаются:

• сопло;
• ограничитель;
• вентиль;
• регулятор воздуха;
• кольца для уплотнения.

Бензиновый прибор для пайки обладает такими достоинствами, как:

• малые размеры и масса;
• мобильность;
• стабильность горения;
• высокая температура пайки.

Устройство бензиновой горелки

Благодаря простоте конструкции и отсутствию дорогих и сложных деталей бензовоздушная горелка для пайки вполне доступная для самостоятельного изготовления.

Бензиновая горелка для пайки – самостоятельное изготовление

Бензиновая горелка для пайки, изготовленная своими руками, не требует дорогостоящих материалов или покупных комплектующих. В большинстве случаев бензовоздушная горелка успешно заменяет газовую. Особенно удобна она в дальних вылазках на природу на автомобиле или моторной лодке. Она позволит не только приготовить пищу или опалить дичь, но и провести оперативный ремонт небольших поломок прямо на месте. А по возвращении домой бензиновая горелка, сделанная своими руками, вновь займет свое место в мастерской, позволяя заниматься техническим или художественным творчеством. Для того чтобы сделать такое устройство, нужно владеть навыками слесарных и сварочных работ.

Самодельная бензиновая горелка

Необходимые материалы

Для изготовления самодельной бензиновой горелки потребуется:

• металлический корпус;
• рукоятка;
• соединительная втулка;
• крюк из толстой проволоки;
• упор;
• емкость для воздуха;
• груша от тонометра.

Пошаговый процесс изготовления

Ниже приводится последовательность операций по изготовлению бензовоздушной горелки:

• Корпус изготавливается на токарном или фрезерном станке, с одной стороны он должен быть открыт, с другой — закрывается заглушкой.
• В заглушке сверлится отверстие. Его диаметр должен превышать внешний диаметр сопла на доли миллиметра. Она должна входить плотно.
• Внутри корпуса размещают кольцо из мелкой проволочной сетки.
• Из листа металла вырезают ограничитель и втулку с крюком.
• Из плотного дерева делают рукоятку.
• Трубку пропускают через отверстие в корпусе так, чтобы конец ее стал соплом горелки.
• Конец трубки запаивают тугоплавким припоем.
• в припое сверлят отверстие 0,2 мм. Можно впаять в конец трубки готовый жиклер подходящего диаметра.

Сборка бензиновой горелки своими руками

Тугоплавкий припой можно изготовить и самому из мелко нарубленных кусков меди и цинка. Цинк берут от стакана для батареи, измельчают и заливают слабой соляной кислотой. Потом добавляют медь и буру. Полученную смесь прокаливают в тигле.

Профилактика от засорения

В ходе работы бензиновое устройство для пайки неминуемо засоряется. Это происходит, прежде всего, от использования некачественного бензина. На сопле образуется нагар, на стенках трубки могут откладываться загрязнения в виде налета. При засорении трубки и элементов регулировки воздушного потока воздух из компрессора поступает вниз, не смешиваясь с бензином в нужной пропорции.

Опытные мастера рекомендуют следующие способы предотвращения засорения:

• Применять качественное топливо.
• После каждого использования дождаться остывания сопла и протереть от нагара ветошью, намоченной в бензине.
• Раз в месяц стоит промыть детали горелки средством для очистки карбюратора. Он удалит отложения со стенок трубки.

Пайка самодельной бензиновой горелкой

Регулярный уход за бензиновым приспособлением для пайки позволит ей служить долго и без досадных отказов.

Как сделать бензиновую горелку для пайки своими руками: чертежи

Бензиновая горелка – это очень полезное устройство, которое можно использовать как в промышленности, так и в домашних или походных условиях. Ее основное предназначение – пайка различных металлических изделий под воздействием высокой температуры.

В отличие от сварочных аппаратов соединение выполняется за счет топливовоздушной смеси, горение которой сопровождается выделением большого количества энергии. Конструкция прибора не отличается высокой технологической сложностью, поэтому горелку на бензине можно изготовить самостоятельно.

Устройство и преимущества аппарата

Вне зависимости от типа агрегата, основными составляющими являются:

• резервуар для хранения топлива;
• ручной насос для подкачки воздуха;
• соединительные бензостойкие рукава;
• горелка с форсункой;

Горелка состоит из следующих элементов:

• регулировочный шарик;
• уплотнительные кольца;
• ограничитель;
• вентиль;
• сопло горелки.

[stextbox основное предназначение горелки – сварка и пайка, ее оснащают специальными наконечниками для подачи присадочной проволоки. Такие устройства называют бензиновыми сварочными агрегатами, за схожесть технологического процесса.[/stextbox]

Помимо простоты конструкции, аппарата обладает и другими преимуществами:

1. Габариты и масса. Существует множество моделей, среди которых можно подобрать подходящие размеры и вес – от мини аппаратов для работы с ювелирными украшениями до массивных горелок для туристических походов.
2. Мобильность. Благодаря небольшим размерам горелку можно использовать где угодно, без привязки к условиям местности. Единственное требование – наличие топлива.
3. Стабильность процесс. При условии правильной настройки и нормального качества топлива, пламя горелки отличается высокой стабильностью.
4. Регулировка температуры. Специальный механизм позволяет регулировать температурное воздействие в широком диапазоне.

Что лучше: купить или сделать своими руками?

На этот вопрос нельзя дать однозначный ответ. Естественно, гораздо проще приобрести бензиновую горелку для пайки в специализированном магазине – современные производители предлагают множество моделей различного назначения.

Обратите внимание, что некоторые агрегаты отличаются значительным весом, что снижает их мобильность – для перемещения подобных устройств необходимо наличие личного транспорта.

[stextbox из преимуществ заводских изделий является их соответствие техническим условиям: если в паспорте указано, что горелка способна работать с твердыми сортами металла, в этом не следует сомневаться. Качество самоделок зависит от навыков мастера и применяемых при изготовлении материалов.[/stextbox]

Основными недостатками промышленных бензиновых горелок являются:

1. Высокая стоимость.
2. Высокие требования к характеристикам топлива.

При самостоятельном изготовлении у мастера имеется возможность самостоятельного выбора габаритов и массы будущего устройства. Примечательно, что кустарные изобретения работают на любом бензине, даже самого низкого качества.

Требуемые для работы параметры и материалы

Бензовоздушная воздушная горелка своими руками обладает неоспоримым преимуществом – при ее создании будут использоваться распространенные материалы, которые всегда под рукой. Соответственно, процесс технического обслуживания или текущего ремонта обойдется дешевле, по сравнению с ремонтом промышленной горелки, ведь стоимость специализированных запасных частей на порядок выше, чем у комплектующих, подобранных самостоятельно.

Обладая навыками сварщика или резчика, можно сконструировать подобный аппарат без каких-либо проблем. Весь процесс сборки занимает 5-6 часов, при наличии всех составных частей и инструмента.

В большинстве случаев бензиновая горелка с успехом заменяют газовую. С помощью смеси бензина и воздуха можно получить рабочую температуру до 3000 Сº. Данная величина позволит паять медь, латунь и прочие цветные металлы. В походе прибор позволит быстро разогреть пищу в любых погодных условиях, а в дороге можно быстро и качественно раскалить медную шайбу для ее последующей замены.

В интернете можно найти множество рабочих схем и чертежей для самостоятельного изготовления бензиновой горелки, которые отличаются типом исполнения и сложностью конструкции. В подавляющем большинстве случаев для сборки понадобятся следующие материалы:

• металлическая емкость;
• держатель;
• втулка;
• кусок толстой проволоки;
• емкость для накачки воздуха;
• груша от тонометра для измерения давления;

Каких-то особых требований к вышеперечисленным элементам нет. Многие узлы можно заменить чем-то другим. Например, вместо груши от тонометра отлично подойдет старый компрессор от холодильника.

Пошаговый процесс изготовления

Последовательность сборки самодельного устройства выглядит следующим образом:

1. Изготовление корпуса. С этой задачей лучше всего справится знакомый токарь. Требования к типу материала отсутствуют. Одна сторона должна быть открытой, а вторая – закрывается пробкой. В ней просверливаю отверстие под трубку.

[stextbox Зазор в заглушке должен быть увеличен на 0,1 мм. В этом случае корпус будет перемещаться, сохраняя герметичность.[/stextbox]

1. Установка кольца в корпус. Оно должно быть изготовлено из металлической сетки.
2. Из стального листа вырезаем втулку с крюком.
3. Делаем держатель из твердых пород дерева.
4. Выводим конец трубки на уровень горелки, пропуская ее через корпус.
5. Вывод трубки запаиваем.
6. Просверливаем отверстие и вставляем топливный жиклер подходящего размера.

Для запаивания трубки не следует использовать мягкий медный припой, поскольку его основное требования – тугоплавкость. Обладая определенными навыками припой можно изготовить самому.

Профилактика засорения

Процесс эксплуатации неизбежно сопровождается засорением топливопроводных каналов и жиклера. Это связано с использованием топлива низкого качества. Нарушение проходимости приводит к тому, что бензин и воздух смешиваются в неправильной пропорции, что влияет на качество работы. Чтобы этого не случилось, специалисты рекомендуют применять следующие методы профилактики:

• Использовать бензин с низким октановым числом.
• Выполняйте чистку устройства после каждого применения.
• Добавляйте в топливо присадки для инжекторов.
• Периодически выполняйте чистку системы сродством для промывки карбюраторов. Она наиболее эффективно справляется с отложениями.

Особенности ювелирных

Бензиновые горелки для ремонта и изготовления ювелирных изделий стоят отдельно от прочих устройств. Их применяют для плавки драгоценных металлов. Аппараты характеризуются миниатюрными размерами и большой областью нагрева. В настоящее время на большинстве заводов используют высокоточные лазерные установки, которые повышают качество готового изделия.

Несмотря на то, что ювелирные горелки практически не производят, их использование актуально для ремонта ювелирных изделий. Именно поэтому современные золотых дел мастера очень часто задаются вопросом: «Как сделать ювелирные горелки своими руками?». На профильных форумах всегда можно найти описание и чертежи качественных моделей.

Заключение

Несмотря на простоту и надежность конструкции бензиновых горелок, они являются источником повышенной пожарной опасности. Поэтому не рекомендуем отдавать предпочтение самодельным устройствам, в случая отсутствия необходимого опыта и слесарных навыков.

[stextbox туристического клуба «Дороги» Халюзов Алексей Юрьевич: «Я очень люблю походы – увлекаюсь они 10 лет. С самого начала друзья подсказали простую модель бензиновой горелки, которую можно сделать из обычного жигулевского фильтра. Объема топлива хватает на приготовление или подогрев пищи в течение суток. Его единственный недостаток – маленький срок эксплуатации. Максимум, такой горелки хватает на 12 месяцев, после чего приходится делать новую модель. А из преимуществ – двух литров бензина хватает на недельный поход».[/stextbox]

Бензиновая горелка своими руками

Очевидно, что на нашей планете существует множество мест, где нет возможности воспользоваться газом для каких-либо целей. Людям, которым приходится жить в таких условиях, не выьвает не слишком удобно, поскольку они вынуждены пользоваться другими приспособлениями даже для приготовления еды. К ним относятся разные электрические плиты, печи и тому подобное.

Однако, существуют и другие приспособления, с помощью которых можно отлично выйти из положения. А самым главным преимуществом таких средств будет то, что их можно с лёгкостью изготовить своими руками. Ну а речь пойдет именно о бензиновых горелках.

Если вы, например, являетесь владельцем какого-нибудь загородного участка, к которому просто не проведен газопровод, вам обязательно понравится идея с бензиновой горелкой своими руками. С её помощью вы сможете решить все проблемы, касающиеся приготовления еды, обогрева помещения и тому подобному.

Особенно отличным решением своими руками бензиновая горелка станет для тех, кто не представляет своей жизни без всяческих походов в дальние места с ночевкой.

Преимущества приспособления

Как говорилось ранее, бензиновая горелка своими руками может пригодиться где угодно: при походе на природу, на даче, в гараже, в местах без электричества и так далее. Также устройство может пригодиться в местах, где разводить костёр нельзя или не рекомендуется. Благодаря небольшому и эффективному пламени, которое будет вырабатывать наша горелка, её можно использовать в любом разумном месте.

К слову, необходимо отметить, что любая бензиновая горелка способна выдержать любые погодны условия, вплоть до снижения внешней температуры воздуха до 35-40 градусов по Цельсию.

А вот и достоинства, которыми бензиновая горелка может похвастаться перед своими аналогами:

• очень проста в использовании;
• экономична;
• компактна;
• дешевое топливо.

Хочется сказать, что последний пункт является наиболее весомым, поскольку в качестве топлива для нашего устройства, как вы могли догадаться, используется бензин, который с лёгкостью можно приобрести на любой заправочной станции, или слить из своего топливного бака автомобиля. Также в бензиновой горелке топливо расходуется достаточно медленно, что добавляет большей экономичности изделию.

Способы изготовления горелки своими руками

Как и говорилось ранее, сделать бензиновую горелку своими руками просто не может составить большого труда. Однако, если вы в данном деле новичок, то лучше всего воспользоваться именно первым способом, который является самым лёгким.

Первый способ

Кстати говоря, о данном способе создания бензиновой горелки слышали многие люди, которые даже ни разу не увлекались вопросом о данном изделии. И всё-таки нам понадобятся: две алюминиевые банки. Естественно, они должны быть пустыми. Можно использовать банки от пива, сгущенного молока, «Кока-Колы» и так далее.

Итак, после того как вы полностью промыли и высушили банки, пора приступать к делу. Примерно в центре дна первой банки необходимо сделать 4 прокола с помощью гвоздя. Точно такие же отверстия необходимо сделать по периметру ободка банки. Так мы сделали заготовку, именно из неё и будет вырываться пламя.

Теперь следует отрезать деталь, которую мы сделали немного ранее, от остальной части банки. Длина её бортика (боковой части) должна составлять порядка 3-4 сантиметров. Резать можно с помощью обычных ножниц. Если они не подходят, можно воспользоваться ножом или другим острым предметом.

Следующим шагом переходим ко второй банке, у которой необходимо просто отрезать дно, причем следует постараться сделать это со всей аккуратностью, без возникновения зазубрин. Если зазубрин все-таки не удалось избежать, необходимо сточить их с помощью наждачной бумаги.

В заключение необходимо просто соединить две части, которые у нас получились. Кстати, это является тоже не таким уж и простым делом, поскольку банки обладают одинаковым диаметром. Чтобы избежать сложностей на данном этапе, можно просто сделать небольшой разрез в бортике одной из банок. В таком случае после этого нужно создать герметичность конструкции, обмотав её боковую поверхность алюминиевым скотчем.

Для того чтобы придать жизнь нашей бензиновой горелке, сделанной своими руками, нужно налить в неё бензин, после нагреть ее площадь зажигалкой и поджечь сверху. Рекомендуется еще порядка 5–10 секунд нагревать горелку, поскольку сразу же она не сможет поддерживать пламя самостоятельно.

Как видите, сделать качественную бензиновую горелку своими руками оказалось очень легким занятием, на которое может уйти порядка 20 минут.

Второй способ

Если вы еще не забыли, существует и второй способ создания бензиновой горелки своими руками. Однако, он в несколько раз сложнее, чем его предшественник. Естественно, он может похвастаться большим уровнем надежности, прочности и долговечности. Поэтому, если вы решили создать для себя отличный качественный прибор, который будете использовать в течение долгого времени, а также вам не жалко сил и времени на его изготовление, то этот способ именно для вас.

Итак, для изготовления такой горелки нам понадобятся:

• Компрессор. Здесь можно использовать старую автомобильную камеру, которую нужно будет постоянно накачивать, или же стандартный компрессор от старого холодильника, если такой имеется.
• Ресивер. Здесь подойдет обычная пластмассовая канистра объемом порядка 10 литров. Также требуется плотная и полупрозрачная пробка.
• Топливный бак. Двухлитрового обычного металлического бочка здесь будет вполне достаточно. В его крышку необходимо впаять две трубки, длинная должна быть опущенной на дно бака.
• Горелка — можно приобрести в магазине или изготовить самостоятельно.

После того как вы приобрели все необходимые «ингридиенты», можно приступать к изготовлению бензиновой горелки.

Для начала наполните топливный бак, описанный в третьем пункте, обычным бензином примерно на половину всей емкости бака. На вход компрессора установите стандартный фильтр. Делается он из воронки и ненужных чулок/колготок.

Всё остальное соединяется по стандартному и интуитивному принципу, который не требует подробного описания действий,

Заключение

Итак, как вы могли заметить, бензиновые горелки, сделанные своими руками, имеют просто огромное количество преимуществ. Они просты в изготовлении, не требуют сил, топливо для них крайне экономическое во всех проявлениях. Все, что понадобится для выполнения такой конструкции: смекалка, руки и бензин.

Бензиновая горелка для пайки своими руками — конструкция, материалы

Бензиновая горелка – это очень полезное устройство, которое можно использовать как в промышленности, так и в домашних или походных условиях. Ее основное предназначение – пайка различных металлических изделий под воздействием высокой температуры.

В отличие от сварочных аппаратов соединение выполняется за счет топливовоздушной смеси, горение которой сопровождается выделением большого количества энергии. Конструкция прибора не отличается высокой технологической сложностью, поэтому горелку на бензине можно изготовить самостоятельно.

Самодельная горелка: описание и характеристики устройства

Если говорить об устройстве горелки, то оно включает в себя следующие узлы и элементы:

1. Сама горелка.
2. Сопло.
3. Токопроводящий наконечник с электродной проволокой.
4. Сварочная дуга.
5. Сварочная ванночка.
6. Сварочный шов.
7. Основной металл.
8. Капли электродного металла.
9. Газовая защита.

Упрощенный вариант включает в себя бензиновый бачок или бачок для топлива, воздушный компрессор, бензиновые шланги и непосредственно саму горелку, которая, в свою очередь, состоит из отдельных деталей.

Модели, которые используются для пайки металлов, обладают следующими конструктивными элементами:

1. Корпусом.
2. Металлической втулкой с крючком.
3. Трубкой.
4. Кучкой.
5. Упором.
6. Наполнителем.
7. Регулирующим шариком (предназначается для изменения воздушного потока).
8. Резиновым уплотнительным кольцом.

Если вы собираетесь приобрести горелку для пайки и сварки, не забудьте обратить внимание на наличие бензостойких шлангов. В большинстве случаев они отсутствуют в базовом комплекте, поэтому возникает необходимость дополнительной покупки таких деталей.

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств. Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства.

1. Во-первых, подобное решение обладает небольшой массой и компактными габаритами, что делает его очень удобным для дальнейшей эксплуатации.
2. Во-вторых, создание бензовоздушной смеси позволяет создавать и удерживать высокий температурный режим, что необходимо для достижения максимального качества конечного результата.

Бензиновая горелка для плавки своими руками

Требуемые для работы параметры и материалы

Приобретение новой газовой или бензиновой горелки не всегда представляется возможным из-за относительной дороговизны аппарата, в то время как устройства, бывшие в употреблении, могут не принести ожидаемого результата из-за наличия скрытых дефектов или поломок. По этой причине многие мужчины предпочитают своими руками сделать качественный и недорогой аппарат. Как упоминалось ранее, даже непрофессиональный сварщик сможет в домашних условиях соорудить бензиновую горелку для плавки своими руками, сэкономив немало средств и потратив на это не так много времени.

Если к самодельной бензиновой горелке поднести предварительно зажжённую спичку, огонь должен моментально вспыхнуть и обеспечить устойчивое горение бензина на протяжении 3–7 минут. Температура пламени при этом должна составлять более тысячи градусов. Таким устройством без каких-либо сложностей можно будет плавить различные припои (в том числе твёрдые) и металлы, размягчать стекло, а также производить разного рода термическую обработку всевозможных малогабаритных инструментов.

Для изготовления своими руками бензиновой горелки для пайки и сварки понадобятся следующие материалы: корпус, ручка, втулка, крючок, упор, трубка воздушный шарик, резиновое кольцо, резиновая груша и наполнитель.

Многие из вышеперечисленных деталей прибора необязательно мастерить самостоятельно – их можно с лёгкостью позаимствовать у других инструментов. К примеру, пульверизатор заменит резиновую грушу.

Пошаговый процесс изготовления бензиновой горелки

Корпус для будущего бензинового устройства вытачивают при помощи токарного станка, используя при этом сталь абсолютно любого производителя. Следует помнить, что корпус этой важной детали необходимо сооружать составным, чтобы один конец оставался открытым, а второй – закрытым пробкой. В последней нужно проделать отверстие диаметром на 0,1 мм больше, чем наружным диаметр трубки. Благодаря этому нюансу корпус будет достаточно туго перемещаться в пределах трубки, однако сохранит необходимую герметичность.

Внутри корпуса также устанавливается кольцо, изготовленное из шлаковаты либо металлической сетки.

Следующим шагом является изготовление упора и втулки с крючком, для чего потребуется стальной лист. Затем из дуба или бука необходимо вырезать ручку для бензиновой горелки.

Далее обходимо подготовить трубку. Для этого нужно предельно аккуратно просверлить два отверстия таким образом, чтобы они были строго параллельны друг другу. Готовую ручку обрабатывают специальной наждачной бумагой, а затем покрывают бесцветным лаком в 3–4 слоя.

Последним шагом в изготовлении своими руками бензиновой горелки для сварки и пайки является подготовка трубки. Конец этого элемента необходимо пропустить через середину корпуса, чтобы он образовал форсунку. При помощи твёрдого припоя ПМЦ-54, который отлично взаимодействует со сталью, следует запаять конец трубки, а затем по её оси просверлить отверстие диаметром 0,2 мм.

Припой при желании также изготавливается самостоятельно из цинка и меди.

Чтобы создать медь, необходимо взять медную проволоку, обжечь и нарезать её ножницами. Для создания цинка потребуется стаканчик от обычной электрической батарейки, который нужно освободить от содержимого и прокалить на огне. Затем стаканчик опускают в холодную воду и слабый раствор из соляной кислоты, после чего разрезают ножницами на небольшие кусочки.

Далее необходимо объединить кусочки цинка и меди, в равных пропорциях засыпав их в тигель, и посыпать их бурой. Сплав этих металлов происходит непосредственно на горелке. Полученный брусок охлаждают, закрепляют в тисках и ровняют при помощи напильника, собирая при этом опилки и смешивая их с бурой.

Требуемые для работы параметры и материалы

Бензовоздушная воздушная горелка своими руками обладает неоспоримым преимуществом – при ее создании будут использоваться распространенные материалы, которые всегда под рукой. Соответственно, процесс технического обслуживания или текущего ремонта обойдется дешевле, по сравнению с ремонтом промышленной горелки, ведь стоимость специализированных запасных частей на порядок выше, чем у комплектующих, подобранных самостоятельно.

Обладая навыками сварщика или резчика, можно сконструировать подобный аппарат без каких-либо проблем. Весь процесс сборки занимает 5-6 часов, при наличии всех составных частей и инструмента.

В большинстве случаев бензиновая горелка с успехом заменяют газовую. С помощью смеси бензина и воздуха можно получить рабочую температуру до 3000 Сº. Данная величина позволит паять медь, латунь и прочие цветные металлы. В походе прибор позволит быстро разогреть пищу в любых погодных условиях, а в дороге можно быстро и качественно раскалить медную шайбу для ее последующей замены.

В интернете можно найти множество рабочих схем и чертежей для самостоятельного изготовления бензиновой горелки, которые отличаются типом исполнения и сложностью конструкции. В подавляющем большинстве случаев для сборки понадобятся следующие материалы:

• металлическая емкость;
• держатель;
• втулка;
• кусок толстой проволоки;
• емкость для накачки воздуха;
• груша от тонометра для измерения давления;

Каких-то особых требований к вышеперечисленным элементам нет. Многие узлы можно заменить чем-то другим. Например, вместо груши от тонометра отлично подойдет старый компрессор от холодильника.

Пошаговый процесс изготовления

Последовательность сборки самодельного устройства выглядит следующим образом:

1. Изготовление корпуса. С этой задачей лучше всего справится знакомый токарь. Требования к типу материала отсутствуют. Одна сторона должна быть открытой, а вторая – закрывается пробкой. В ней просверливаю отверстие под трубку.

Важно! Зазор в заглушке должен быть увеличен на 0,1 мм. В этом случае корпус будет перемещаться, сохраняя герметичность.

1. Установка кольца в корпус. Оно должно быть изготовлено из металлической сетки.
2. Из стального листа вырезаем втулку с крюком.
3. Делаем держатель из твердых пород дерева.
4. Выводим конец трубки на уровень горелки, пропуская ее через корпус.
5. Вывод трубки запаиваем.
6. Просверливаем отверстие и вставляем топливный жиклер подходящего размера.

Для запаивания трубки не следует использовать мягкий медный припой, поскольку его основное требования – тугоплавкость. Обладая определенными навыками припой можно изготовить самому.

Заключение

Несмотря на простоту и надежность конструкции бензиновых горелок, они являются источником повышенной пожарной опасности. Поэтому не рекомендуем отдавать предпочтение самодельным устройствам, в случая отсутствия необходимого опыта и слесарных навыков.

Член туристического клуба «Дороги» Халюзов Алексей Юрьевич: «Я очень люблю походы – увлекаюсь они 10 лет. С самого начала друзья подсказали простую модель бензиновой горелки, которую можно сделать из обычного жигулевского фильтра. Объема топлива хватает на приготовление или подогрев пищи в течение суток. Его единственный недостаток – маленький срок эксплуатации. Максимум, такой горелки хватает на 12 месяцев, после чего приходится делать новую модель. А из преимуществ – двух литров бензина хватает на недельный поход».

Профилактика засорения

Процесс эксплуатации неизбежно сопровождается засорением топливопроводных каналов и жиклера. Это связано с использованием топлива низкого качества. Нарушение проходимости приводит к тому, что бензин и воздух смешиваются в неправильной пропорции, что влияет на качество работы. Чтобы этого не случилось, специалисты рекомендуют применять следующие методы профилактики:

• Использовать бензин с низким октановым числом.
• Выполняйте чистку устройства после каждого применения.
• Добавляйте в топливо присадки для инжекторов.
• Периодически выполняйте чистку системы сродством для промывки карбюраторов. Она наиболее эффективно справляется с отложениями.

Особенности ювелирных

Бензиновые горелки для ремонта и изготовления ювелирных изделий стоят отдельно от прочих устройств. Их применяют для плавки драгоценных металлов. Аппараты характеризуются миниатюрными размерами и большой областью нагрева. В настоящее время на большинстве заводов используют высокоточные лазерные установки, которые повышают качество готового изделия.

Несмотря на то, что ювелирные горелки практически не производят, их использование актуально для ремонта ювелирных изделий. Именно поэтому современные золотых дел мастера очень часто задаются вопросом: «Как сделать ювелирные горелки своими руками?». На профильных форумах всегда можно найти описание и чертежи качественных моделей.

ГОРЕЛКА СВОИМИ РУКАМИ фотоинструкция по сборке

Добрый день дорогие камрады! Вот наконец дошли руки выложить фотоотчет (много фоток) по изготовлению горелки работающей на спирту бензине и ацетоне(внимание ацетон не рекомендуется так как очень взрывоопасен), горелка пригодна как для приготовления пищи так и для обогрева палатки так как не чадит, модификаций горелки несколько, девайс эволюционировал по мере тестирования,тут представляю один из модов.

(фотки при нажатии разворачиваются в лучшем качестве)

для изготовления нам понадобяться следующие материалы:

1. Медные трубки d 6 мм три штуки (одна про запас)

2. плашки для нарезки резьбы

3. термо и маслостойкая резина для прокладок

4. песок или мелкая соль и «глухие» гайки для процеса закручивания трубок -форсунок

5. гайки с пресс шайбой

6. шнур хб, и асбестовый шнур (фото см. далее)

7. также понадобиться ваш ящик с инструментом и умелые руки 🙂

для какркаса горелки был выбран кожух от конечного выключателя (хотя можно использовать практически любую жестяную банку, ниже есть видео самой первой горелки изготовленной по подобному принципу и там как раз используется маленькая жестяная банка от леденцов 🙂 )

ниже хбшный канатик для изготовления фитилей и асбестовый шнур для герметизации резьбовых соединений

нарезаем резьбу на обоих концах трубок

глушим трубку гайкой с одной стороны.

засыпаем песок или соль которые вы приготовили, трамбуем и глушим трубку с другой стороны.

подготавливаем что либо дя закрутки трубок в данном случае используется ручка отвертки

сгибаем трубки как показанно на фото.

должно получиться две вот таких заготовки

замеряем глубину топливного резервуара (трубка должна на три мм. не доставать до дна), далее снимаем с трубок заглушки, высыпаем песок нарезаем резьбу до самого сгиба петли и отрезаем концы по размеру резервуара..

чтобы дальнейшая нарезка резьбы шла легче можно натереть заготовку мылом

дадее проделываем шилом или сверлом отверстие в центре петли каждой заготовки.

диаметр отверстия 0.7-1.0 мм

далее стачиваем ножки трубок под конус.

далее накручиваем гайки с прессшайбой до конца резьбы.

получаем вот такие заготовки, следующий шаг — делаем отверстия в трубках ниже пресс шайб

отверстия будут находиться внутри корпуса и выше уровня топлива они служат для сброса излишнего давления, следующим шагом глушим лишние отверстия в корпусе нашей горелки (если вы используете обычную жестяную банку этот шаг можно пропустить)

все резьбовае соединения конструкции обматываем волокнами асбестового шнура для герметизации, далее сверлим отверстия для трубок — форсунок в верхней части кожуха

вставляем трубки в отверстия и затягиваем гайками не забывая обернуть асбестовым волокном

далее готовим фитили нам понадобиться хбшный шнур и тонкая медная проволка (примерно как фитили бензиновых зажигалок)

изготовленные фитили проталкиваем в трубки с помощью пластикового хомутика «стяжки» либо с помощью стальной проволки.

после этого готовим резиновую прокладку на крышку-днище нашей горелки и устанавливаем ее.

из той же самой резины делаем прокладку на гайку закрывающую боковое круглое отверстие для заправки топлива. Все горелка готова.

наливаем топливо внутрь через круглое заправочное отверстие при этом помним что дырки на трубках внутри корпуса не толжны быть залиты, через них сбрасывается излишнее давление

затем наливаем пару капель топлива прямо под петли трубок сверху горелки и пожджигаем.

как только топливо сверху прогорит и форсунки нагреются горелка выходит на рабочую мошьность это занимает меньше минуты.

Видео тестов в полевых условиях (кипячение котелка при -27 С ) выложу чуть позже, пробуйте задавайте вопросы буду рад помочь.

видео аналогичных горелок смотрим ТУТ

отдельное спасибо камраду Жмот 🙂 (именно его золотые руки изготовили сей девайс)

как обещал добавляю свое видео действующих образцов

горелка мини, самая первая модификация

горелка финальная(та что описана в статье) тест сравнение, там где стоит котелок вдв горит обычная бензиновая горелка а на форсунках греется котелок солдатский (кстати он % на 20 больше вдвшного и закипел минут на 7 раньше) температура окружающей среды -27 С
