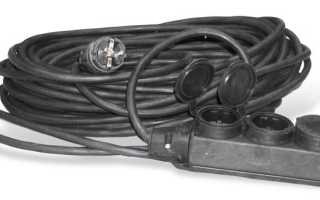

Удлинитель для сварки какой нужен?

Удлинитель для сварочного аппарата

Для эффективной работы сварщикам приходится постоянно перемещаться по объекту, а розетка находится только в одном месте, поэтому без удлинителя в большинстве случаев обойтись просто нельзя. Наиболее востребованная длина кабеля, способная сделать вашу работу комфортной 20-40 м, это если говорить в общем. А в частных случаях все подбирается индивидуально.

Теория

Как бы многие из нас не любили физику в школе, именно курс школьной физики потребуется вспомнить, чтобы рассчитать длину нашего удлинителя теоретически. Давайте вспомним, что сопротивление медного проводника рассчитывается следующим образом: R= 0,017 *L/S. Также в нашем случае можно использовать закон Ома для неполной цепи I=U/R.

Расшифруем буквы в наших формулах, которые могут принимать любые значения.

• 0,017 – удельное сопротивление медного кабеля; априори берется медь, так как у нее наименьшее значение.
• L- длина удлинителя, мм.
• S- площадь сечения проводника, мм 2 .
• U- номинальное напряжение в электросети, В. Однако следует провести измерение реального напряжения, так как состояние большинства сетей желает лучшего.
• I — максимальный ток инвертора, А.

Из формулы R= 0,017 *L/S следует простой и очевидный вывод: сопротивление увеличивается при увеличении длины кабеля (при этом наблюдается падение напряжения) и уменьшается при увеличении его сечения. Соответственно, длина и сечение кабеля должны быть подобраны таким образом, чтобы не провоцировать падение напряжения на этом кабеле. Использовать домашние удлинители для подключения бытовой техники категорически не стоит. Производители экономят на сечении жил таких переносок, они уж точно вспыхнут при подключении инвертора. Не стоит также использовать проводники сечением 0,75 мм 2 и менее. В целом, следует отметить, что кабеля 2,5 мм 2 хватит для уверенной работы на токе 160А, только стоит еще и сделать «пометку на полях», что проводка до розетки должна выдержать такую нагрузку.

Любителей сматывать кабель в катушку при сварке следует предостеречь. Явление фарадеевской электромагнитной индукции, которая неминуемо возникает вокруг проводника с переменным электрическим током, еще никто не отменял. И даже если индукция в катушке будет слишком мала, чтобы привести к нежелательным последствиям, при продолжительной сварке провод все равно нагревается (нормальным считается нагрев до 70 о С) В плотно намотанной катушке кабель не охлаждается и повышение температуры неминуемо приведет к оплавлению изоляции со всеми вытекающими отсюда неприятностями. Сама медь скорее всего останется невредимой, так как у нее высокая температура плавления 1080 о С, а вот изоляция слипнется. Вывод: работайте на размотанном кабеле или, если нет такой возможности, на неплотно смотанном, чтобы был обеспечен теплоотвод за счет естественной циркуляции воздуха.

Практика

Вернемся к вопросу: какого сечения брать удлинитель?

Раньше бы мы сказали, что если у вас дома хорошая сеть и максимальный ток вашего сварочного аппарата не превышает 160А, то можно взять 1,5 мм 2 – этого хватит. Быстрее автоматический выключатель сработает или инвертор уйдет в защиту по перегреву, чем сгорит такой кабель. Проверить данное утверждение очень просто: достаточно 160-амперный аппарат поставить на нагрузочный балласт и выкрутить его на максимальный ток. Кабель длиной 10 м х1,5 мм 2 может продержаться долгое время. В нашем случае была произведена выдержка в течение 12 мин (произвольно, это время могло быть больше или меньше). За это время выдержки кабель нагрелся, но он не был таким горячим, что за него невозможно взяться незащищенной рукой (или он задымился). То есть кабель сечением 1,5 мм 2 держит нагрузку 160А, но это, конечно, предел и лучше такого не допускать. Однако, если вы не собираетесь «шпарить» целый день «четверкой», такой вариант вполне приемлем.

Почему мы не советуем сегодня брать сечение 1,5 мм 2 ? Очень просто. Потому что не докладывают! Берешь кабель 1,5 мм 2 , а там оказывается 1,1-1,2 мм 2 . Вывод: даже если у вас хорошая сеть, берем 2,5 мм 2 . Могут тоже не доложить, но этого в любом случае хватит для домашних нужд.

Какая длина?

Все зависит от вашей сети и аппарата. Пример из практики. Длина переноски 120-130 м, сварка аппаратом Форсаж 161 от щита и хорошей сети: «тройкой» можно варить, но достаточно тяжело, а вот электродом ø2,5 мм можно варить уже свободно и даже что-то резать!

Полезный совет

Какую взять вилку и розетку?

Обычная розетка на 16А и простые качественные вилки при токах свыше 160А горят и плавятся (но это как бы расходные материалы). Когда будете покупать обязательно возьмите с собой магнит в магазин и «пощупайте» им вилку (розетку, правда, вам никто не даст разбирать) – магнитится она или нет? Сейчас много некачественного товара крашенного под медь или латунь.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Cтоит ли ПОКУПАТЬ, отзывы сварщиков:

• Сварочный трансформатор PATRIOT 200AC 102,00 ₽
• Зарядное устройство GreenWorks G24C 2490,00 ₽
• Стабилизатор напряжения PRORAB DVR 1000 2597,22 ₽
• Стабилизатор Ресанта АСН-2000 Н/1-Ц Lux 3610,00 ₽
• Стабилизатор напряжения Ставр СН-2000 3920,00 ₽
• Сварочный аппарат BauMaster AW-79161 3990,00 ₽
• Hitachi AB17 зарядное устройство 4076,87 ₽

Как выбрать удлинитель для сварочного аппарата?

Для того чтобы определить протяжённость удлинителя для сварочного аппарата, необходимо учесть величину полезной площади сечения и специальный поправочный коэффициент. Значение поправки берётся в зависимости от рабочих токов: Диапазон 200–500 А: K=2. Менее 200 А: K=I/100, где I — сила тока.

Какое сечение провода для удлинителя для сварочного инвертора?

Для бытовых сварочных аппаратов ( инверторов ) с низкой и средней интенсивностью использования подходят удлинители сечением провода 2,5 мм и заземлением. То есть при выборе удлинителя для сварочного аппарата / инвертора обращайте внимание на сечение провода.

Какого сечения должен быть провод для сварочного аппарата?

Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2. Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2. Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.

Какой кабель лучше использовать для удлинителя?

Наиболее оптимальный вариант кабеля для удлинителя — кабель с резиновой изоляцией. Популярные и практичные марки в этой категории силовых кабелей: КГ, КГ-ХЛ, КГН. В некоторых случаях в качестве кабеля для переноски допустимо использовать провода с ПВХ изоляцией, например, ПВС,ПРС.

Какой длины должен быть сварочный кабель?

Согласно техники пожарной безопасности общая длина сварочного кабеля не должна превышать 30-40 метров. Использование более длинного провода приводит к ухудшению качества сварки, происходящее из-за падения напряжения в сварочной цепи.

Сколько стоит сварочный кабель за метр?

Стоимость кабеля из расчёта одного погонного метра – от 204 рублей; КГ 1х50 – максимальная нагрузка тока 500 А, сечение кабеля — 50 мм. Температурный диапазон работы колеблется от -40 до +50. Цена за метр сварочного кабеля – от 230 до 300 рублей.

Какой кабель использовать для переноски?

Для переноски используют только медный провод, обладающий достаточной степенью гибкости и двойной изоляцией. В случае повреждения одного слоя, второй убережет от удара электрическим током. Это важно, поскольку провод удлинителя находится в открытом доступе. Всем требованиям соответствует провод марки ПВС.

Какой провод нужен для сварки?

Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.

Как определить сечение кабеля сип?

Рассчитать сечение по диаметру

1. Измерить диаметр проводника с помощью линейки, штангенциркуля или микрометра.
2. Получившееся значение возвести в квадрат.
3. Дополнительно умножить полученное число на 0,785.

Как рассчитать длину сварочных кабелей?

Какая максимальная длина сварочного кабеля?

1. Определяем длину сварочного кабеля …
2. По стандартам ISO максимальная длина рассчитывается по максимальному падению напряжения на кабелях, которое не должно превышать 6 %. …
3. Lmax=Sk/k , где: Lmax – максимальная длина кабеля, Sk – максимальное сечение медного кабеля, k – коэффициент (При токах 200-500А равен 2.

Можно ли использовать удлинитель на улице?

Морозостойкий удлинитель можно использовать на улице или в помещении, где нет обогрева.

Можно ли удлинить кабель инвертора?

Чем длиннее кабель, тем выше потери и меньше сила тока. Для того, чтобы добиться баланса исполнителю приходится выставлять увеличенную величину напряжения, что может привести к изменению дуги и поломке оснащения. Поэтому чрезмерное удлинение сварочных кабелей инвертора делать не рекомендуется.

Что такое сечение кабеля?

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Как правильно соединять сварочные кабеля?

Провода необходимо очистить от до металлического блеска, объединить в пучки/скрутить, а затем надеть на них гильзу и зажать специальными клещами. При этом стенки гильзы вдавливаются в жилы проводника и образуется надежный электрический контакт.

Какое сечение провода выбрать для удлинителей сварочных аппаратов?

Электродуговая сварка – наиболее распространенный способ неразъемного соединения металла. При использовании данного метода трансформатор служит источником тока. Доставку электрической энергии осуществляет удлинитель для сварочного кабеля.

Требования к кабелю для сварочника

«Какой удлинитель нужен для сварочного инвертора?» – наиболее распространенный вопрос, которым задаются новички. Приминая во внимание специфические условия работы, провод для переноски под сварку, должен обладать следующими свойствами:

• способность передачи токов высокой величины;
• гибкость для перемещения аппарата по рабочей площадке;
• устойчивость к механическим повреждениям;
• качество, обеспечивающее бесперебойное и безопасное проведение работ.

При соблюдении вышеуказанных требований возможно применение удлинителя для сварочного инвертора для проведения сварочных работ.

Классификация

Разнообразие сварочных агрегатов породило широкий выбор проводников, которые отличается по количеству жил:

1. Одножильный кабель. Обладая неплохими показателями эластичности и проводимости, он используется при работе сварочных инверторов бытового назначения.
2. Двужильный кабель. Каждая жила передает свой заряд – положительный и отрицательный. Благодаря высокой проводимости данный кабель используют в импульсной сварке.
3. Трехжильный кабель. Используется в промышленный аппаратах, работающих при напряжении 380 В.

Сварочный кабель изготавливается из меди или других металлов, обладающих высокой токопроводностью.

Проводники маркируются буквами и цифрами. Расшифровка обозначений наиболее популярных удлинителей для сварочных инверторов приведена ниже:

• 1-3 – определяет количество жил;
• ВЧП/ ВЧ П – высокочастотный ток постоянного/переменного характера;
• ХЛ – хладостойкий. Возможно применение при температуре до -60 Сº.
• Т – тропический. Возможно применение при температуре до +55 Сº.

Наиболее употребляемыми видами являются:

• КГ – кабель гибкий;
• КС – кабель сварочный;
• КОГ – кабель особо гибкий. Разновидность предыдущей марки. Рассчитан на работу в условиях переменного напряжения, величиной 220 В, либо постоянного с показателей 700 В.

[stextbox выборе кабеля для сварочного агрегата рекомендует выяснить диаметр сечения заводского кабеля, а также размер клемм.[/stextbox]

Технические характеристики

Основными параметрами подбора удлинителя для сварки инвертором являются:

1. Тип кабеля. КС, КГ, КОГ и т. д.
2. Температурный диапазон работы. Средний, тропический, холодоустойчивый.
3. Количество жил.

[stextbox Для сварочного оборудования выпускают только одножильные кабели.[/stextbox]

1. Площадь поперченного сечения. Измеряется в кв. мм.

Выбор сечения и длины

Ошибки при выборе необходимого поперечного сечения кабеля чревато короткими замыканиями, которые существенно сокращают срок службы сварочного оборудования. В условиях малого сечения ток конденсируется на предохранителях. На это будет реагировать система аварийной защиты, периодически обесточивая аппарат.

Соотношение тока и мощности к сечению сварочного кабеля для проводников из меди и алюминия указано в таблице:

Подбор необходимого сечения кабеля по величине тока и мощности сварочного аппарата.

Как показывают производственные испытания, увеличение длины выносного провода не влияет на параметры работы и качество сварного шва. Однако подавляющее большинство пособий по эксплуатации рекомендую использовать кабель с заводскими параметрами, а после его износа – с аналогичными характеристиками.

Пример расчета по подбору удлинителя

Максимально допустимая длина медного сварочного кабеля определяется соотношением максимального сечения к поправочному коэффициенту. Он определяется по базовой силе тока:

• 200-500 А. Поправочный коэффициент равен «2»;
• до 200 А. Коэффициент равен результату деления применяемой силе тока на 100.

Например, рассчитаем максимально допустимую длину для инвертора «Бригадир ММА-180С». Сила тока равна 180 А. Поскольку сила тока не превышает 200 А, поправочный коэффициент составит 180/100=1,8. Производитель рекомендует применять силовой кабель, сечением не менее 16 кв. мм.

Таким образом, при работе с данным инвертором максимально допустимая длина сварочного кабеля составляет: 16/1,8=8,89 (метров)

Особенности выбора

Выбор кабеля для сварочного агрегата осуществляется в зависимости от следующих параметров:

• Напряжение в рабочей сети. Параметр, указанный в паспорте, не должен быть меньше сетевого.
• Мощность устройства. С ростом мощности аппарату увеличивается сила тока.
• Температура эксплуатации. Диапазон рабочей температуры стандартного кабеля – от -20 до +40. Если рабочая температура превышает данные показатели, воспользуйтесь кабелем определенного исполнения – холодоустойчивым или тропическим.
• Планируемый радиус изгиба. Минимальный радиус изгиба кабелей класса КГ составляет сумму восьми внешних радиусов. Если данное условие не соблюдено, рекомендует использовать кабели класса «КОГ» — кабели особо гибкие.

При выборе кабеля особое внимание уделяйте информации завода-изготовителя. По некоторым признакам можно определить качество продукции:

• Площадь сечения. В товаре ответственного производителя указывается полезная площадь жилы.
• Формирование жилы. Большое количество проволок свидетельствует о гибкости и хороших показателях пропускной способности.
• Наружная изоляция. Оболочка из ПВХ, вместо резины, увеличивает срок эксплуатации.
• Материал проволоки. Качественную продукцию изготавливают из меди.

Правила эксплуатации

В процессе эксплуатации кабеля необходимо руководствоваться инструкцией от производителя – это позволит продлить срок службы товара.

Заключение

Приобретение кабеля для сварочного аппарата – ответственное событие. Однако, при соблюдении вышеуказанных правил, с ним справится даже новичок.

[stextbox Андрей Сергеевич. Сварщик 6-го разряда ПАО «ДМКД», опыт работы – 17 лет: «При выборе сварочного кабеля всегда обращаю внимание на производителя продукции. Надежный поставщик – залог долгой эксплуатации. Всегда выбираю кабель, с сечением на 10 % больше, чем рекомендует завод. С ним работать надежнее, ведь запас оберегает от перегрузок и прочих неприятностей».[/stextbox]

Удлинитель для сварочного инвертора: выбор [ читать далее ]

Удлинитель для сварочного инвертора: выбор [ читать далее ]

Выбираем удлинитель для сварочного инвертора.

«Какой удлинитель выбрать для сварочного инвертора или сварочного трансформатора?», – это часто задаваемый покупателями вопрос. «Чем нужно руководствоваться при выборе удлинителя для сварки, точнее для подключения сварочных аппаратов?».

Ответы на эти вопросы рассмотрим в данной статье.

1. Ознакомьтесь с инструкцией к сварочному аппарату. Определите НОМИНАЛЬНУЮ МОЩНОСТЬ и ТОК сварочного аппарата. Эти два параметра являются ключевыми для принятия решения о покупке удлинителя.
Как правило, бытовые инверторы и трансформаторы рассчитаны на номинальную мощность от 4,0 КВт до 5,5 КВт при номинальном токе 16 Ампер. ВНИМАНИЕ! Не путайте со сварным током, значение которого может варьироваться от 20-160 Ампер.
Аппараты свыше 5,5 КВт подходят под классификацию полупрофессиональных и профессиональных сварочных аппаратов.

2. Определите ИНТЕНСИВНОСТЬ использования сварочного аппарата. Интенсивность работы определяется — частотой использования, длинной непрерывного сварного шва.
Если предполагается использовать сварочный аппарат для сварки небольших деталей или для сварки малых форм: теплица, беседка, мангал, забор, крыльцо и прочее, вплоть для использования в домашнем строительстве, такое применение можно условно отнести к использованию С МАЛОЙ ИНТЕНСИВНОСТЬЮ.
Использование аппарата на производстве, при крупном, промышленном строительстве, при ежедневной постоянной сварке металлов, то условно отнесем сварочный аппарат к использованию С БОЛЬШОЙ ИНТЕНСИВНОСТЬЮ.

Эти условия являются первоочередными при выборе удлинителя для сварочного аппарата. Они определяют выбор сечения провода.

Для бытовых сварочных аппаратов (инверторов) с низкой и средней интенсивностью использования подходят удлинители сечением провода 2,5 мм и заземлением. При выборе удлинителя для сварочного обращайте внимание на сечение провода!

Если мощность сварочного аппарата свыше 6,0 КВт или интенсивность использования инвертора, трансформатора высокая или сварочный аппарат рассчитан на 380 Вольт, то можно:

либо заказать удлинитель сечением свыше 2,5 мм по телефону 8-495-778-39-90 или отправьте заказ на нашу электронную почту

либо выбрать готовый удлинитель на 380 Вольт можно в сериях: СПЕЦИАЛИСТ (удлинители на 380 Вольт в бухтах) или ПРОФЕССИОНАЛ (удлинители на 380 Вольт на металлической катушке).

ПРИМЕР

Удлинитель на катушке 40 м «Лидер» КГ 3 х 2,5 мм
Цифра «3» указывает на то что провод имеет 3 жилы, «фаза», «нейтраль» и «земля», то есть удлинитель имеет заземление.

Цифра «2,5» — обозначает сечение каждой жилы.

Буквенный индекс КГ или ПВС обозначает марку провода удлинителя.

Рекомендации по выбору удлинителя для сварочного аппарата: инвертора / трансформатора

МЕТАЛЛИЧЕСКАЯ КАТУШКА ДЛЯ УДЛИНИТЕЛЯ РЕКОМЕНДУЕТСЯ. Она надежнее, чем удлинитель в бухте. Удлинитель на металлической катушке менее подвержен механическим и термическим повреждениям. Провод удлинителя удобнее хранить и использовать на катушке, он меньше перегибается, изламывается и не скручивается.

2, 3, 4 РОЗЕТКИ НА УДЛИНИТЕЛЬ — ПРЕДПОЧТИТЕЛЬНЫ. При сварочных работах часто требуется подключение доподнительного инструмента: болгарки, электроножовки, шлифовальной машины и т.д. для резки металла и зачистки швов.

ПРОВОД КГ СОВЕТУЕМ. Провод КГ удлинителя подвержен механическим и термическим повреждениям в меньшей степени чем провод ПВС. Он имеет обрезиненную защиту. КГ провод не подведет вас при отрицательных температурах. Он морозостоек до -40 градусов Цельсия.

НЕ СОВЕТУЕМ АВТОМАТ ЗАЩИТЫ ДЛЯ УДЛИНИТЕЛЯ, ПРИМЕНЯЕМОГО ДЛЯ СВАРКИ. Сварочные аппараты, как правило, имеют свою защиту по току и от перегрева. Дополнительный автомат защиты — излишен.

ОСОБО ВАЖНО ПРИ ЗАКАЗЕ УДЛИНИТЕЛЯ НА 380 В ДЛЯ СВАРКИ. На удлинителе необходимо иметь 1, 2 розетки на 220 В для дополнительного подключения вспомогательного электроинструмента.

Метки товаров

Категории товаров

• Для сборки: катушки для удлинителей без провода и кабеля и комплектующие к ним
• Опции для удлинителей.
• Сетевые фильтры
• Удлинители 100 метров в бухтах серии «Паритет»
• Удлинители 100 метров на катушках.
• Удлинители 220 вольт на пластиковой катушке «ЭКСПЕРТ»
• Удлинители 220/380 Вольт на металлической катушке серия «Профессионал»
• Удлинители 380 Вольт в бухтах серии «Специалист»
• Удлинители 380 Вольт на металлической катушке серия «Профессионал»
• Удлинители без заземления
• Удлинители в бухтах серии «Авангард»
• Удлинители в бухтах.
• Удлинители морозостойкие на катушке с одной выносной розеткой провод КГ серия «Колыма»
• Удлинители на 220 Вольт
• Удлинители на 220/380 Вольт комбинированные
• Удлинители на 380 Вольт
• Удлинители на катушках.
• Удлинители на катушке металлической на 220 Вольт: ФАВОРИТ
• Удлинители на металлической катушке с влагозащитными розетками серия «Лидер»
• Удлинители на пластиковой катушке с влагозащитными розетками серия «Мастер»
• Удлинители на пластиковой катушке с одной выносной розеткой серия «Атлас»
• Удлинители на пластиковой катушке серия «Умелец»
• Удлинители переноски
• Удлинители рулетки
• Удлинители с заземлением
• Удлинители силовые в бухтах серия «Паритет»
• Удлинители силовые на металлической катушке серия «Бригадир»
• Удлинители ШВВП
• Удлинители электрические бытовые

Удлинители широко используются в промышленности, промышленном и домовом строительстве, в службах городского хозяйства, в нефте- и газодобывающих отраслях, в домашнем и садовом хозяйстве.

Ассортимент удлинителей порядка 400 наименований, в наличии и на заказ.

Оптовые и розничные продажи удлинителей у нас.

По вашим техническим условиям и схемам возможно изготовить любые промышленные партии силовых удлинителей на катушках и в бухтах длиной до 100 метров и более.

Мы всегда рады вашему звонку и ответим на любые вопросы по телефонам

☏ Мск: ☏ +7 (916) 456-50-08

в рабочее время:
Пн-Чт 10:00 — 18:00
Пт 10:00 — 17:00
Сб-Вс — выходной

Также вы можете обратиться в нашу службу поддержки по электронной почте. Для этого перейдите, пожалуйста, на страницу контактов.

Наша компания ВСЕ УДЛИНИТЕЛИ обеспечит вас надежными силовыми удлинителями! От консультаций по всем тематическим вопросам, до доставки товара.

По Вашим чертежам и эскизам изготовим качественные эксклюзивные и неповторимые удлинители, которые прослужат вам долго и облегчат вашу работу.

Удлинители под ваши запросы по вашим техническим условиям! Обеспечим постоянные поставки.

Доставляем катушки без проводов, остальное вы производите сами.

Особенности удлинителя для сварочных инверторов — расчет мощности, подбор модели

Комплектация любого аппарата имеет в себе, конечно, кабель для сварки. Но его длинна зачастую составляет до трех метров- этого недостаточно.

Любители без проблем удлиняют переноски до нужной им длинны, конечно совсем не гарантировано, что следуя всем инструкциям и не нарушая правила безопасности.

Но вот у настоящих специалистов возникает дилемма « А стоит ли увеличивать длину кабеля на оснащении, или не зря он именно такой длинны?». Так что тема нашей статьи очень полезна и востребована, особенно для тех, кто хочет узнать что-то новое и полезное.

Вам может показаться, что выбрать хороший удлинитель плёвое дело, просто идешь в магазин и говоришь что ты хочешь, но перед этим нужно сделать некоторые замеры, без которых вам не приобрести удлинитель для сварочного инвертора, но это совсем не так.

Мы должны взять во внимание огромное количество факторов, как диаметр провода, и массу других характеристик, для этого мы и написали нашу статью, что бы вы могли лучшее ориентироваться, когда окажетесь перед большим выбором в магазине.

• Виды удлинителей
• Калькулятор параметров
• Предназначение
• Итог

Виды удлинителей

Как же нам не потеряться стоя перед прилавком в магазине и выбрать именно то что необходимо, ведь на рынке сварочного инвентаря огромный ассортимент? Но весь этот ассортимент можно поделить всего на два вида.

Обычный, универсальный удлинитель, функция которого поможет вам быстро и беспрепятственно двигаться по большой площади. А вот второй вид служит удлинителем не только для сварочного кабеля, но и делает больше размер шнура для самой сварки.

Вам понадобиться второй тип удлинителя для сварочного инвертора на случай если вы варите с помощью трансформатора, и очевидно кабеля не выдерживают такую силу входящего тока.

Когда вы разобрались в видах, типах и общем ассортименте то можем отправляться в магазин.

Калькулятор параметров

Есть разнообразные сварочных аппаратов, например те, что используют такие стабилизаторы как катушка, как им выбрать нужную переноску.

Сопротивление это первый критерий на который вы должны обратить внимание. Ведь все знают, что удлинитель пропускает через себя ток ровно так же как это делает сам кабель.

Он не может выдерживать неконтролируемые нагрузки и может сломаться, так что нужно точно это рассчитать.

Для определения сопротивления нам понадобиться две физические формулы R=×L/S и I=U/R.

Эти формулы помогут нам точно определить, какую мощность способен перенести наш удлинитель.

S-все конечно помнят с уроков физики и геометрии-это площадь. В нашем случаи это площадь сечения (принято мерят в квадратных миллиметрах, но вам навряд ли придётся это делать, поскольку эта информация всегда есть на самом кабеле).

Разбираем дальше наши формулы L- в данном случаи принимается за длину шнура удлинителя, а p- это удельное сопротивление (но там в зависимости от вида метала, что был использован при производстве кабеля.

Далее разберём нашу следующую формулу. І-выступает показателем наибольшего тока, что можно использовать при варке, когда работаем с переноской. U- это напряжение, которое есть непосредственно в самой сети.

Мы должны знать настоящее напряжение сети, оно иногда бывает немного ниже чем 220 например за городом или в часы пик, но обычно оно в районе 220В. Зная все эти показатели мы сможем все четко рассчитать.

Если хорошо посмотреть на формулы и проанализировать их, то мы видим что главные показатели это напряжение на самой сварке и сопротивление нашего удлинителя.

Но если как по учебникам точно, то кабель удлинения не должен уменьшать или увеличивать напряжение, что есть в сети.

Не советуем делать самодельные удлинители для сварочных инверторов, все таки имеем дело с электричеством, лучше обратитесь в супермаркет и вам подберут хороший вариант. Также вам будет удобнее выбрать нужное вам сечение перед покупкой.

Предназначение

Вот вам кажется, что основная часть роботы выполнена, вы прочли нашу статью до сюда и приобрели идеальный кабель, и конечно хотите на конец приступить к роботе, но это ещё не все.

Этот момент очень тонок, и здесь прокалываются и любители и даже изредка мастера.

Вы можете допустить оплошности из за которых удлинитель для сварочных инверторов может работать некорректно или же совсем не включиться. Также в этом разделе мы расскажем вам немного о том, как стоит ухаживать за вашей переноской, что бы она работала исправно и долгое время.

Тут действует ряд тех самых правил, что и с домашней переноской, подравняйте шнур перед тем как начать сварку, если он начнет сгибаться или делать узлы, не к чему хорошему это не приведет.

Такое может случиться с кабелем любой длинны, но чаще если он слишком длинный. Так что подсчитайте на перед какая длинна будет для вас оптимальной, зачем переплачивать за ту длину которую не используете.

Все таки мы стремимся к продуктивности. Между прочем когда кабель лежит смотанным там повышается индукция, а это нам не к чему. Из за этого провод нагревается и может поплатиться, это стает причиной замыкания и вы можете потерять весь инвентарь.

Ещё важно не насиловать кабель, он имеет свойство перегреваться, так что если чувствуете, что он теплый дайте ему немного отдохнуть, и сами сходите на кофе.

Но если вы можете держать шнур в руке несколько секунд, и вам не будет горячо в руку, то забудьте про кофе и продолжайте сварку. Ну а если вы не можете взять шнур в руку без перчаток то обязательно прекратите роботу и проверьте не поплатился ли шнур.

Вам может показаться, что у вас испортился лишь удлинитель, но это не так, перегрев может сломать сам аппарат а также сплавить кабель.

Не мало важно то как вы сохраняете удлинитель для сварочного инвертора, не допускайте оплошностей, ведь нам важно чтобы она робота долго и качественно, а небрежное отношение в разы укоротит жизнь нашего удлинителя.

Не нужно наматывать провод очень туго, проводу тоже нужно «дышать», а так вы перекрываете все пути.

Не мало важно, но более очевидно, что не нужно оставлять провод на улице, он не водонепроницаемый и солнечные лучи так же плохо на него влияют. Лучше положите в сухой и чистое место, например где-то в гараже.

Ещё контролируйте что бы вилка и розетка на удлинителя, ну и друге металлические элементы не покрывались налетом или ржавчиной, конечно это значительно уменьшает срок их эксплуатации.

Увеличить длину вашего кабеля для сварочного инвертора очень часто бывает удобно, и вы с этим можете часто сталкиваться. От простых домашних работ, как приварить калитку, или соорудить детские качели.

Конечно если вы живете на небольшой территории, то проблем с передвижением у вас не возникнет, но если вы обладатель большого участка земли то без удлинителя для сварочного инвертора вам никуда.

Ведь всегда возникают ситуации когда вам, например, нужно варить что-то не у себя дома, например помощь родственникам или соседу, а там вас могут ждать затруднения, если участок земли больше чем ваш.

Приобретите такой удлинитель и вы значительно расширите спектр своих возможностей, даже если вам кажется, что она вам не нужна.

Если вам была интересна наша статья, то напишите к комментариях про ваш удачный или, как иногда бывает, не совсем удачный опыт, покупки и использование такие переносок.

Вам опыт может быть полезен другим. И конечно делитесь статьей в социальных сетях. Желаю мира и новых вершин!
