Точечная сварка для ремонта авто

Как отремонтировать кузов автомобиля точечной сваркой и как правильно настроить аппарат для сварки кузова?

Для ремонта кузова используются следующие виды сварки:

Сварка полуавтоматом применяется для устранения трещин и разрывов в кузове, дуговая ручная сварка используется, когда неважна эстетичность шва, а газовая – для сварки толстостенных элементов (свыше 3 мм).

Точечная сварка кузова

Метод точечной сварки основан на кратковременном пропускании большого тока через детали кузова, соединенные внахлест, при этом в месте сжатия поверхностей деталей металл расплавляется и перемешивается, формируя сварное соединение. Точечная сварка позволяет получить прочное соединение быстро, без перегрева кузовных элементов и без разбрызгивания окалины и продуктов горения флюса.

Необходимое оборудование и подготовка к сварке

Для точечной сварки кузова потребуется следующее оборудование:

аппарат для точечной сварки;
наждачная бумага;
заплатки для кузова;
токопроводящая грунтовка;
металлические щетки.

Заплатки необходимы для сварки элементов кузова на стыке или при устранении трещин и щелей, так как точечная сварка соединяет только плоские листы металла, расположенные внахлест.

Перед проведением сварки нужно тщательно очистить свариваемые поверхности от ржавчины и грязи металлическими щетками, после чего снять оксидную пленку наждачной бумагой со средним и мелким зерном. Дополнительно можно обезжирить поверхности ацетоном или бензином, предварительно обесточив кузов.

Заплатки зачищают аналогичным способом, после чего между свариваемыми деталями перед их закреплением наносится токопроводящий грунт. Он выполняет роль легирующей и укрепляющей сварное соединение добавки, которая не удаляется после сварки и остается между деталями.

Далее нужно закрепить свариваемые детали относительно друг друга неподвижно, для этого используются латунные зажимы на болтах и струбцины. Длина нахлеста деталей должна быть не менее 8-10 мм. При закреплении деталей важно рассчитывать возможность подвода контактных электродов к линии сварки.

Подготовка аппарата заключается в проверке его работоспособности, установке заземления, зачистке медных электродов и установке параметров сварки.

Выбор режима

Режим точечной сварки определяется следующими параметрами:

силой сварного тока;
силой давления электродов;
временем электроимпульса;
диаметром электродов.

Сила тока для сварки выбирается в зависимости от режима проварки (мягкого или жесткого). Жесткая сварка проводится под большими токами с высокой скоростью, но при этом меньше надежность соединения, а при мягкой проварке небольшими токами площадь сваривания больше, но процесс занимает больше времени.

Рассчитать ток для точечной сварки можно по формуле:

I = j * F, где:

I – сила тока;
j – плотность тока (200-400 А/кв. мм);
F – площадь электрода, которая вычисляется по его диаметру D, зависящему от толщины свариваемых листов q (в мм) следующим образом: D=2 * q + 3.

Также силу тока можно вычислить по толщине детали кузова напрямую: I = 6500 * q (формула получена эмпирическим путем и подходит для деталей с толщиной до 3 мм).

Время подачи импульса рассчитывается как 0,8 * q и регулируется специальным таймером на сварочном аппарате или вручную – длительностью нажатия на рукоятку. Кроме того, на рукоятке есть регулятор силы давления, сообщающегося деталям в момент подачи импульса при нажатии. Высокое давление применяется при больших токах, а при малых токах и времени подачи импульса дольше 1,5 секунд силу давления лучше снизить, чтобы не допустить образования отверстия в месте сварки.

Описание технологии процесса

Процесс точечной сварки кузова включает следующие шаги:

Перед закреплением зачищенных деталей их плоскости в месте нахлеста необходимо подогнать друг к другу для максимально большей площади соприкосновения, подгонка и выправление тонких элементов кузова выполняется ударами киянки с подкладыванием твердого основания для ударов, а правка наружной поверхности осуществляется выпрямляющими болтами.

Нанесение разметки заключается в обозначении маркером точек проварки вдоль линии соединения деталей. Оптимальное расстояние между точками сварки – 15-30 мм по длине линии сварки и дополнительные точки проварки ставятся между основными, но отстоящими от линии их соединения на 10-15 мм: они провариваются после прихватки деталей по всей линии через одну отмеченную точку.

После соединения каждых 10-15 точек аппарату нужно давать отдых 2-3 минуты, чтобы не допустить перегрева и деформации медных электродов. При нехватке времени используются сменные электроды, используемые во время остывания горячих электродов. Во время отдыха аппарата медные электроды нужно проходить шкуркой с мелким зерном, удаляя окисную пленку и примеси.

Места соединения должны иметь круглую или овальную форму и металлический блеск. Черные круги в точках сварки свидетельствуют о чрезмерном времени подачи импульса. Если в местах проварки имеются мелкие отверстия или по краям наблюдается истончение металла, то нужно уменьшать силу давления и силу тока сварки, немного увеличив время подачи импульса.

Проверять качество соединения необходимо после остывания деталей – через 5-10 минут после сварки. В местах сварки, где на кузов имеется повышенная динамическая нагрузка (например, при сварке боковых частей вдоль рессор), лучше оценить толщину точки проварки микрометром, ее величина не должна быть меньше 1,2 от толщины одной свариваемой детали или заплатки. Если требуется герметичность шва, то между точками проварки после их остывания наносится герметик.

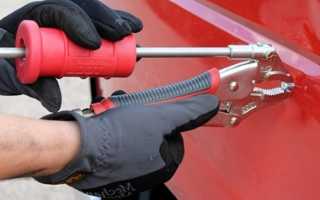

Рихтовка автомобиля с применением споттера и принцип работы аппарата

Под рихтовкой понимают технологию устранения неровностей на металле, она является одним из видов кузовных работ. Существуют различные инструменты, которые используют для осуществления ремонта такого типа. Одним из них является споттер для рихтовки авто.

Принцип работы

Споттером называют аппарат односторонней точечной сварки. Принцип функционирования данных устройств основан на выделении большого количества тепла в точке контакта соединяемых деталей при прохождении электрического тока. То есть споттером осуществляют контактную сварку сопротивлением.

К месту соединения элементов рассматриваемый прибор подает ток силой примерно 3-5 тыс. А на 1 мм толщины металла. Благодаря этому в данной точке происходит разогрев материала до температуры, близкой к точке плавления. При этом соединяемые элементы прижимаются друг к другу механическим усилием либо пневмоклещами с усилием в 150 кг на время не более секунды.

Недопустим нагрев металла до точки плавления, так как из-за этого при сжатии может произойти выдавливание. Это нужно учитывать тем, кто собирается сделать самодельный споттер.

Наглядно понять принцип функционирования данных устройств позволит видео.

Читать еще: Для чего нужна углекислота при сварке полуавтоматом?

Во многих фирменных инструментах температуру необходимого нагрева определяет микропроцессор. Самодельный аналог следует оснастить ручной регулировкой данного параметра. Большинство созданных своими руками споттеров однофазные. Возможно создать двух- и трехфазное устройство, однако в любом случае его требуется оснастить выпрямителем тока, а такая конструкция весьма сложна. Более подробно узнать о том, как сделать споттер своими руками, можно из многих видео в Сети.

Параметры споттеров

На рынке представлены различные модели рассматриваемых устройств, отличающиеся конструкцией и характеристиками. Наиболее дешевые варианты — однофазные трансформаторные переменного тока. Однако они не подходят для работы с оцинкованным или высокопрочным металлом.

Более мощные споттеры оснащают трансформаторами трехфазного постоянного тока. Однако современные модели комплектуют инверторами, которые обеспечивают им компактные размеры и небольшую массу, а также высокое качество работ благодаря возможности создания тока частотой до 2000 Гц. К тому же такие споттеры имеют электронное управление и способны сваривать любые металлы. Узнать о параметрах различных видов данных инструментов можно из статей и видео опытных гаражников.

Применение

Рассматриваемые инструменты используют для кузовного ремонта во многих мастерских. К тому же споттером возможно сделать рихтовку и обычным пользователям своими руками. Споттер применяют для осуществления ремонтных работ крупных кузовных деталей авто.

Особо актуален данный инструмент в тех случаях, когда доступ к обратной стороне поврежденного участка детали авто затруднен либо невозможен, и рихтовка может быть осуществлена лишь с внешней стороны.

И даже в случае возможности обеспечения доступа к рабочей поверхности с тыльной стороны применение споттера исключает необходимость этого, упрощая таким образом работы, так как для этого требуется снимать обшивку или какие-либо другие детали. Поэтому нередко с применением данного инструмента осуществляют рихтовку порогов, дверей и прочих кузовных элементов.

Другим немаловажным преимуществом такой технологии рихтовки является сохранение исходных швов и стыков на панелях, а также антикоррозионного покрытия. Кроме того, споттер обеспечивает небольшую зону ремонта, что сокращает время работ, затраты материалов, а соответственно, и финансов. Названными параметрами споттеров обусловлено их распространение в последнее время.

Технология проведения работы

Предварительно с деформированной поверхности необходимо удалить лакокрасочный материал, антикоррозионное покрытие и коррозию. От тщательности осуществления названных работ зависит качество ремонта, то есть прочность создаваемого соединения.

После очистки на рабочей поверхности закрепляют контакт заземления. Затем методом точечной сварки присоединяют крепежные элементы, в качестве которых могут быть использованы треугольники, шпильки, шайбы, обратный молоток. Наконец, оборудованием для правки, таким как, например механические растяжки, гидроцилиндры, обратный молоток, стяжки, захватывают крепежный элемент и вытягивают деформированную поверхность до исходного состояния.

По завершении правки крепежную деталь выкручивают, а рабочую поверхность зачищают шлифовальным оборудованием. Наглядно увидеть выполнение рихтовки можно на видео опытных мастеров.

Чтобы сделать ремонт успешно и достичь качественного результата, нужно учитывать приведенные далее особенности.

Время сварки своими руками и напряжение используемого при этом тока нужно определять на основе толщины и типа металла.
Необходимо правильно выбрать крепежный элемент. Так, при ремонте алюминиевых деталей авто недопустимо использовать обратный молоток, так как в данном случае требуется плавное выпрямление ввиду хрупкости материала.
Несмотря на отсутствие необходимости разборки детали для доступа с внутренней стороны перед сваркой, при данных работах будет повреждено антикоррозионное покрытие из-за нагрева. Поэтому желательно восстановить его по завершении работ, для чего, скорее всего, все же потребуется хотя бы частично разобрать отремонтированный кузовной элемент авто.

Об особенностях настройки инструмента своими руками можно в узнать также из видео.

Аппарат контактной сварки для ремонта кузова

Аппараты контактной точечной сварки могут стать незаменимыми при ремонтных работах в гараже или автосервисе, а также в мелкосерийном производстве.

Контактная сварка сталь 65Г

Рассмотрим случай из практики, в котором точечная сварка выручает: предположим, вам необходимо сварить конструкцию из стали 65Г, но данная сталь не применяется для сварных конструкций.
Что делать?
Выход простой! Эта сталь сваривается без ограничений контактной сваркой. Правда состоит в том, что марок сталей, обладающих такими же свойствами, как Ст 65Г много, и деться от них некуда. Если вы хотите получить конструкцию или деталь с заданными свойствами, либо имеете дело с ремонтом конструкции, изготовленной из стали, которая не пригодна для сварки плавлением, возможно, вы сможете использовать в своей работе контактную сварку. Она существенно облегчит вам жизнь.

Аппарат для кузовных сварочных работ

Поменять крыло автомобиля — работы на пару часов со специально выпускаемую для работ по ремонту кузова аппаратом для контактной сварки Telwin Digital Car Puller 5000 (см. характеристики). Модель подходит не только для автосервиса. С его помощью производят все сварочные работы с тонкими металлическими листами.
Что такое «споттер»?, читайте на нашем сайте.

Кузовной ремонт видео — Telwin Digital Car Spotter 5500

Точечная сварка с Telwin Digital Car Spotter 5500

Digital Car Spotter 5500 – трехфазный аппарат точечной конденсаторной сварки с микропроцессорным регулированием. Он оснащен контрольной панелью, с помощью которой автоматически задаются параметры сварки.
Вам только нужно учесть используемый инструмент и толщину свариваемого листа. Небольшой, но многофункциональный аппарат Digital Car Spotter 5500 дает возможность выполнять работы любой сложности по кузовному ремонту в автосервисе, имея для этого стандартный и дополнительный набор инструментов и оснастки. Также незаменимым будет такой аппарат в мелкосерийном производстве. В стандартном наборе к аппарату прилагается пистолет для приварок шпилек, шайб, обратный молоток, набор аксессуаров.
В дополнительный набор входит: тележка для удобной транспортировки, с-образные клещи, универсальное рихтовочное устройство, разогревающий электрод, оснастка для вытяжки ребер жесткости, держатель для приварки волнистой проволоки, а также зажимы для кузовных работ, обратные молотки, точечные крепления массы.
С помощью данного аппарата не только осуществляют различную одно- двухстороннюю точечную сварку, но и выпрямляют листы с разнообразными деформациями, осуществляют нагрев и закалку с помощью угольного электрода (для закалки необходимо быстро охладить поверхность водой).

Читать еще: Как сварить две трубы электросваркой?

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Cтоит ли ПОКУПАТЬ, отзывы сварщиков:

Сварочный трансформатор PATRIOT 200AC 102,00 ₽
Зарядное устройство GreenWorks G24C 2490,00 ₽
Стабилизатор напряжения PRORAB DVR 1000 2597,22 ₽
Стабилизатор Ресанта АСН-2000 Н/1-Ц Lux 3610,00 ₽
Стабилизатор напряжения Ставр СН-2000 3920,00 ₽
Сварочный аппарат BauMaster AW-79161 3990,00 ₽
Hitachi AB17 зарядное устройство 4076,87 ₽

Аппараты точечной контактной сварки

Споттеры

Машины контактной сварки

Производители

Аппараты точечной контактной сварки в интернет-магазине Avto-Master.ru

Точечная сварка применяется там, где необходимо выполнить срочный и сложный ремонт поверхностей с восстановлением геометрии. Также она используется для качественного сваривания деталей. Областями применения оборудования являются радиоэлектроника, строительство, автомобилестроение и авторемонт. Аппараты точечной сварки – споттеры повсеместно используются для исправления кузовной геометрии. Ими обязательно комплектуют станции техобслуживания автомобилей, автосервисы и т. п.

Виды оборудования

Споттеры для рихтовки авто существуют в двух вариантах исполнения:

аппараты однофазной сети 220В.
приборы с напряжением 380В.

Первый тип оборудования применяется в основном в небольших автосервисах и гаражах, где нет возможности подключения к сети 380В. Трехфазные агрегаты используют в крупных техцентрах и сервисах для работ в больших объемах. Они имеют увеличенную мощность и подходят для длительного активного использования.

Возможности и особенности точечной сварки

Споттер – аппарат для скоростного и аккуратного ремонта авто без его разборки и снятия обшивки. Он имеет целый ряд преимуществ:

способность работать с различными типами металлов: черными, цветными, сплавами;
способность работать с тонким металлом от 0,05 мм;
высокую производительность (до нескольких сотен сварных точек в минуту);
простоту использования: работать с таким оборудованием может даже неопытный сварщик.

Споттер обеспечивает аккуратное соединение деталей и минимизирует деформацию металла при вытягивании вмятин. При этом он также обеспечивает высочайшую механическую прочность сварного шва и оптимально подходит для проведения обширных восстановительных работ любой сложности.

Доступный ассортимент

В нашей компании вы можете купить аппараты точечной сварки для автосервиса, дилерского автоцентра или любого другого применения. Мы предлагаем профессиональное сертифицированное оборудование Telwin, Blueweld и Nordberg в широком ассортименте:

споттеры 220В и 380В;
инверторные и трансформаторные установки;
мобильные и стационарные аппараты;
модели с различными характеристиками силы тока, мощности, толщины сварки.

Мы являемся официальными дилерами представленных марок и реализуем их продукцию с гарантией, техподдержкой, сервисным обслуживанием. У нас лучшие цены на фирменное оборудование, доставка по всей России, скидки и особые условия для долгосрочного сотрудничества. Звоните, чтобы узнать больше: + 7(495) 481-88-13 , 8 800 707-88-13 . Также посетите нас в Москве, в ТЦ «DEXTER» на 78 км МКАД.

Наша компания поставляет практически все виды оборудования для автосервиса и готова превратить ваше предприятие в высокотехнологичный, оснащенный самым современным импортным и отечественным оборудованием комплекс по ремонту и обслуживанию автомобилей.

Как своими руками изготовить споттер для кузовного ремонта

Споттеры — это удобное и простое в использовании электрооборудование, предназначенное для выполнения точечной сварки. Основное назначение таких аппаратов — это рихтовка и кузовной ремонт кузовных элементов автомобилей, а также использование в быту при выполнении отделочных и строительных работ. Изготовление таких инструментов не представляет особой сложности, поэтому при наличии качественного чертежа для сборки споттера выполнить всю необходимую работу под силу каждому из нас.

По своей конструкции самодельный споттер для рихтовки кузовных элементов отдалённо напоминает инверторные аппараты, предназначенные для точечной сварки. За счёт использования различных сменных рабочих насадок такие агрегаты отличаются универсальностью в использовании, благодаря возможности гибкой регулировки тока можно выполнять качественную сварку различных металлов.

Наибольшей популярностью на сегодняшний день пользуются инверторные споттеры, которые сочетают компактные габариты, обеспечивают качественный сварочный ток, а благодаря простоте конструкции их с легкостью можно выполнить самостоятельно. Необходимо лишь использовать качественные компоненты, а всю работу выполнять по имеющейся схеме сборки такого инструмента.

Самодельные споттеры

Простота конструкции позволяет все работы выполнить самостоятельно даже при начальных знаниях в области радиоэлектроники. Выбирая конкретную схему изготовления такого оборудования, рекомендуем вам опираться на следующие характеристики сварочного аппарата:

сила тока на входе — 30 ампер;
показатель потребляемого напряжения — 220 вольт;
рабочий показатель силы тока — 250 ампер.

С помощью полуавтоматического импульсного споттера можно выполнять точечную сварку тугоплавких металлов, что позволяет применять такое оборудование для ремонта автомобилей, а также в быту при выполнении строительных и ремонтных работ. Отличная производительность таких устройств позволяет использовать самодельные споттеры при выполнении больших объемов работ.

Сварочный аппарат для точечной сварки включает следующие составные элементы:

корпус устройства;
аккумулятор;
блок питания;
силовой блок;
драйверы для силовых ключей.

Имея базовые понятия по изготовлению такого оборудования и простейший опыт чтения схем сварочных аппаратов, можно с легкостью выполнить споттер, который будет иметь отличные эксплуатационные характеристики. Соответственно, даже таким простейшим оборудованием можно будет осуществлять качественную точечную сварку тугоплавких металлов.

Читать еще: Ацетилен используется для сварки и резки металлов

Материалы и инструменты для работы

От правильности выбора материалов и инструментов напрямую зависит качество выполняемой работы. Именно поэтому следует приобретать и использовать исключительно качественные микросхемы и другие компоненты, которые потребуются для изготовления такого оборудования.

Для изготовления споттера для кузовного ремонта своими руками потребуется следующее:

листовой металл;
элементы для изготовления электронных схем;
медные провода и полосы;
термобумага для изоляции;
стеклоткань;
слюда и текстолит;
небольшие отвёртки;
паяльник для работы с микросхемами;
нож и ножовка по металлу.

Оборудование, которое используется в быту, предназначено для работы с напряжением 220 вольт. Впрочем, в интернете можно с легкостью найти схемы изготовления таких мощных промышленных споттеров, которые будут работать в трехфазной сети с напряжением в 380 вольт. Если говорить о преимуществах использования бытовых споттеров, то можем отметить их качественный сварочный ток, простоту конструкции, надежность, легкость работы и высокий КПД. Даже не имея соответствующего опыта работы точечной сварки, можно с легкостью использовать споттеры, которые обеспечивают качественное соединение металлов.

Изготавливаем питание и силовую часть

Именно от качества получаемого аппаратом электротока напрямую зависит беспроблемность эксплуатации такого оборудования. Поэтому правильности изготовления блоков с питанием следует уделить особое внимание. Основой питания станет трансформатор, который выполняют с тремя или четырьмя обмотками.

Для выполнения первой обмотки вам потребуется проволока 0,3 миллиметра диаметром, из которой выполняют около 100 витков.
Второй контур включает 15 витков и выполняется из толстой миллиметровой проволоки.
Внешний третий корпус сделан из 20 витков проволоки 0,3 миллиметра диаметром.

Непосредственно к питанию подключается реле, на которое подается напряжение в 25 вольт. Чтобы понизить напряжение используют резисторы, понижающие электроток и отвечающие за преобразование переменного тока в постоянный уже на выходе из блока питания.

Диодный мост, который является промежуточным звеном между блоком питания и силовой частью, отвечает за преобразование электротока и снижение его мощности.

Необходимо будет также продумать охлаждение блока питания, для чего используемые транзисторы и диоды устанавливают на компьютерных радиаторах или же монтируют вентиляторы и кулеры от блока питания старого ПК.

Используемый силовой блок у споттера одновременно снижает напряжение и увеличивает силу тока. Изготовить такой силовой блок инвертора можно из двух сердечников, которые изолируются при помощи газетной бумаги. Обмотку выполняют медной полосой, толщина которой составляет приблизительно 0,25 миллиметра.

Использовать для обмотки сердечника силового тока обычную медную проволоку не следует, так как по причине высокого нагрева такая проволока может оплавляться, что приведет к выходу из строя выполненного своими руками устройства. Обмотки сердечников изолируются друг от друга при помощи бумаги от кассовых аппаратов. Такая лента отличается прочностью, износоустойчивостью и предупреждает появление замыканий и полностью изолирует обмотку инвертора.

Технология охлаждения оборудования

Во время работы силовой блок и инверторная часть у споттера существенно нагревается, соответственно, вам придется продумать, каким образом будет охлаждаться корпус выполненного своими руками аппарата для сварки. Проще всего охлаждать споттер при помощи вентилятора и кулеров от компьютера. Сегодня в магазинах электротехники можно подобрать уже готовые кулеры, стоимость которых не слишком высока, а их подключение в цепь не представляет особой сложности. Также вы можете разобрать старый блок питания от ЛАТРа или компьютера и подключить вентиляторы непосредственно на обдув споттера.

Делаем споттер из инвертора

Путем простейших манипуляций можно изготовить из имеющегося сварочного инвертора универсальный в использовании споттер, который будет отличаться высокой мощностью, функциональностью и универсальностью. Всё что вам потребуется, это приобрести дополнительные диоды и тиристорный блок, которые дополнительно подключаются в схему инвертора.

Найти простейшие схемы выполнения таких споттеров из инверторов в интернете не составит какого-либо труда. Чтобы изготовить споттер из инвертора своими руками вам потребуется использовать:

контактную группу в 220 вольт;
реле на 30 ампер;
диодный мост;
тиристор в 200 вольт;
понижающий трансформатор.

Выполненный диодный мост подключается в цепь к инвертору и трансформатору. Управление работой споттера осуществляется при помощи тиристорной цепи, которая подключена к трансформатору. Также напрямую от трансформатора осуществляется вывод силового кабеля, подключенного к сварочному пистолету.

Как изготовить сварочный пистолет

Особенностью споттера своими руками из сварочного аппарата является наличие рабочего пистолета, который позволяет осуществлять точечную обработку металла. Изготовить такой сварочный пистолет и обратный молоток можно самостоятельно из аналогичных приспособлений для герметика и строительного клея или же приобрести уже готовые инструменты, которые будут отличаться удобством и простотой в эксплуатации. Отметим, что изготовление сварочных пистолетов представляет собой определенные сложности, поэтому рекомендуется всё же пользоваться изготовленные промышленным способом сварочным инструментом для споттера.
