Технология сварки трубопроводов ручная дуговая сварка

Техника ручной дуговой сварки труб покрытыми электродами

Сварка неповоротного вертикального стыка

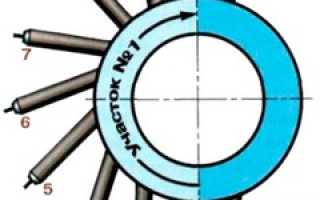

Сварной шов выполняется за два приема. Периметр стыка условно делится вер тикальной осевой линией на два участка, каждый из которых имеет три характерных положения:

• потолочное (позиции 1-3);
• вертикальное (позиции 4-8);
• нижнее (позиции 9-11).

Каждый участок сваривается с потолочного положения. Сварка ведется только короткой дугой:

lmin=0,5 dэ, мм,
где dэ — диаметр электрода.

Оканчивают шов в нижнем положении.

Сварку каждого из участков начинают со смещением на 10-20 мм от вертикальной осевой. Участок перекрыт ия швов — «замковое» соединение — зависит от диаметра трубы и может быть от 20 до 40 мм. Чем больше диаметр трубы, тем длиннее «замок»

Начальный участок шва выполняют в потолочном положении «углом назад» (поз. 1,2). При переходе на вертикальное положение (поз. 3-7) сварка ведется «углом вперед». По достижении позиции 8 электрод ориентируют под прямым углом, а, перейдя в нижнее положение, сварку вновь ведут «углом назад».

Перед сваркой второго участка нужно зачистить начальный и конечный участки шва с плавным переходом к зазору или к предыдущему валику. Сварку второго участка следует выполнять так же, как и первого.

Для корневого шва применяют электрод диаметром 3 мм. Сила тока в потолочном положении 80-95 А. На вертикали ток рекомендуется уменьшить до 75-90 А. При сварке в нижнем положении ток увеличивают до 85-100 А.

При сварке труб с качественным формированием корня шва без подварки проплавление достигается путем постоянной подачи электрода в зазор. Добиваясь проплавления внутри трубы, можно получить шов с выпуклой поверхностью, что по требует последующей механической его зачистки в потолочном положении.

Заполнение разделки труб с толщиной стенки более 8 мм происходит неравномерно. Как правило, отстает нижнее положение. Для выравнивания заполнения разделки необходимо дополнительно наплавить валики в верхней части разделки. Предпоследние слои должны оставить незаполненную разделку на глубину не более 2 мм.

Облицовочный шов сваривают за один или несколько проходов.

Предпоследний валик заканчивают так, чтобы разделка осталась незаполненной на глубину 0,5-2 мм, а основной металл по краям разделки был переплавлен на ширину 1/2 диаметра электрода.

При сварке труб диаметром менее 150 мм с толщиной стенки менее 6 мм, а также в монтажных условиях, когда источник питания удален от места работы, сварку ведут при одном и том же значении сварочного тока. Рекомендует ся подбирать токовый режим но потолочному положению, ток в котором достаточен и для нижнего положения. При сварке на подъеме из потолочною положения в вертикальное, чтобы не было чрезмерного проплавления, следует прибегнуть к прерывистому формированию шва. При этом способе периодически прерывают процесс горения дуги на одной из кромок.

В зависимости от толщины стенки трубы, зазора и притупления кромок рекомендуется выполнять сварку «мазками» одним из способов:

2. При большой толщине металла зажигают и обрывают дугу на одной и той же кромке.

Не рекомендуется зажигать дугу в том месте, где только что был ее обрыв. Нельзя не оборвав дугу, перемещать электрод вперед но разделке, а затем вновь возвращаться на шов.

Сварка неповоротного горизонтального стыка

Сварка с формированием стабильного проплавления ведется электродом диаметром 3 мм. Сварочный ток выбирают в зависимости от толщины основного металла, зазора между кромками и толщины притупления. Наклон электрода составляет 80-90° к вертикали. При сварке «углом назад» наклон обеспечивает максимальное проплавление, а «углом вперед» — минимальное.

При недостаточном проплавлении длину дуги следует держать короткой, а при нормальном проплавлении — средней.

Корневой шов лучше выполнясь с минимальными размерами сварочной ванны, чтобы не было подрезов и наплывов с обратной стороны шва

Второй валик формируют так, чтобы расплавлять первый корневой шов и обе кромки трубы. Сварочный ток устанавливают в среднем диапазоне. Наклон электрода — такой же, как при сварке первою корневою шва. Сварку ведут «углом назад». Скорость выбирают такой, чтобы внешний вид валика был нормальным (не выпуклым и не вогнутым).

Третий валик лучше выполнять на повышенных режимах. Сварку ведут иод прямым углом или «углом назад». Скорость выбирают такой, чтобы валик был выпуклым, с полочкой для удержания металла ванны последующего валика. Траектория дуги должна совпадать с краем второго валика.

Четвертый валик — горизонтальный. Его выполняют на тех же режимах, что и третий. Электрод наклоняют под углом 80-90° к вертикальной поверхности трубы. Скорость сварки поддерживают такой, чтобы расплавлялись верхняя кромка разделки, поверхность второго валика и вершина третьего валика. Внешний вид четвертого валика должен быть нормальным.

«Замковые» соединения сваривают с плавным увеличением размера шва в начале и уменьшением на конечном участке, «набегающим» на начало шва на 20-30 мм.

Многопроходную сварку труб рекомендуется вести по спирали. Тогда получается меньше «замковых» соединений.

Сварку лицевого слоя надо выполнять электродами того же диаметра, какие использовались при заполнении разделки, но не более 4 мм. Последний верхний валик укладывают на более высокой скорости, чтобы он оказался узким и плоским.

Ручная дуговая сварка труб

Самым надежным способом соединения металлических труб является сварка. Выполняется она при помощи ручных, полуавтоматических и автоматических сварочных аппаратов. Ручная дуговая сварка труб позволяет создавать систему трубопроводов любой конфигурации и диаметра.

Сварочные аппараты делятся на два вида: трансформаторные и инверторные.

Принцип действия у них один – электрическая дуга нагревает края и оплавляет их, создавая сварочную ванну. Металл электрода стекает в ванну и образует шов.

Если требуется сделать декоративный и красивый шов, то лучше использовать инверторную сварку, а для грубого – трансформаторную. Инверторная сварка является более прогрессивным оборудованием и отлично подойдет новичкам, чтобы пройти обучение.

Подготовка к сварочным работам

Перед началом сварочных работ нужно заблаговременно подготовить все необходимое оборудование и инструменты. Вам понадобится:

• сварка с кабелями и держателем;
• маска (чаще всего забывается);
• рукавицы или краги (холщевые, брезентовые, замшевые);
• щетка по металлу;
• молоточек для удаления шлака.

Визуально проверьте сварочные кабеля, не повреждена ли у них изоляция, иначе может произойти короткое замыкание или возникнет большой риск поражения током. Выберите для себя лучший вариант: сварочная маска или сварочный щиток с ручкой, так как каждый из них имеет свои преимущества (новичкам советуется использовать щиток). Рукавицы ни в коем случае не должны быть из легко воспламеняемого материала или синтетики. При попадании брызг они мгновенно плавятся (воспламеняются), тяжело снимаются и могут прикипеть к коже.

Технология

Сваривать трубы – это сложное и ответственное дело, ведь они практически всегда работают под давлением. Все дело осложняется еще и тем, что проверить сварочные швы можно только тогда, когда вся система трубопроводов смонтирована и подключена. Некоторые свищи настолько незначительны, что проявляют себя только спустя некоторое время.

Стоит обратить внимание, что заводские отводы и переходы имеют на кромках фаску. Она предназначена для лучшего заполнения стыка металлом и получения более надежного сварочного шва. Если этих фасок у вас нет, то рекомендуется сделать их «на глаз» на наждачном камне или при помощи болгарки. Перед сваркой обязательно протрите детали от абразивных частиц, при помощи щетки хорошо зачистите зону сварки и место подсоединения массы.

Существуют такие типы соединения стальных труб:

• встык;
• тавровые;
• угловые.

Особенность сварки труб в том, что приходится выполнять все типы наложения сварочного шва:

• горизонтальный (нижний);
• вертикальный;
• потолочный (если работать приходиться под трубой).

Легче всего варить трубу, проворачивая ее в процессе нанесения шва. Такой способ подходит для сваривания отдельных элементов, но в процессе монтажа системы это сделать невозможно. Если труба находится впритык к стене, и заднюю стенку проварить не получается, то болгаркой вырезают небольшое «окно», через которое заваривается труднодоступное место, а после приваривают «окно» на место.

В трубах важно, чтобы кромки были равномерно проварены по всей толщине. Для этого накладывают не один, а несколько швов друг на друга, постепенно заполняя стык металлом.

Внимание: Чтобы не получился большой наплыв внутри трубы, электрод наклоняют под углом 45 градусов по отношению к оси трубы.

Процесс сварки труб встык производится так:

• труба соединяется при помощи 4 прихваток, которые располагаются равномерно;
• наносится первый шов;
• в конце наносится финальный шов.

Внимание: Во время сварки металл должен иметь одинаковый цвет. Темные зоны свидетельствует о попадании шлака или другого предмета в шов. Скорее всего, в этом месте возникнет свищ и трубу придется переваривать.

Первый шов наносится электродом толщиной 2-4 мм по определенному алгоритму – труба делиться на четыре сектора и работы проводятся поочередно в каждом из них:

• провариваются 1 и 2 сектор;
• затем 3 и 4 сектор;
• если толщин кромок большая, повторно варят 1 и 2 сектор;
• затем 3 и 4 сектор;
• финальный шов можно наносить с любого места двигаясь по кругу.

Свариваемый металл быстро нагревается и остывает, вследствие чего соединяемые трубы могут сместиться с общей оси. Сварка как бы тянет металл в свою сторону. Для этого и устанавливаются прихватки, которые призваны удержать трубу в заданном положении. На трубах до 300 мм можно делать всего 4 прихватки, а для больших диаметров их ставят с шагом в 200 – 250 мм. После сварки шлак необходимо удалить молоточком и провести визуальный осмотр шва на предмет брака.

Тавровое соединение труб несколько отличается от сварки встык. В боковой стенке трубы вырезается болгаркой или резаком «окно». Торец второй трубы скругляют, придавая форму овала повторяющего контур стенки трубы. В таком соединении ставят всего две прихватки, расположенные симметрично друг к другу по бокам трубы. После чего проваривают стык с обеих сторон поочередно двойным швом.

Угловая сварка труб используется очень редко. Торцы обеих труб зарезают под углом 45 градусов и стыкуют. Ставят две боковых прихватки, после чего наносят двойной сварочный шов.

Внимание: Шлак от электродов для нержавейки, в процессе остывания, начинает самостоятельно лущиться и «стрелять», поэтому будьте осторожны и берегите глаза.

После того как все трубы сварены и система смонтирована, требуется сразу же провести проверку всех стыков и швов. Для этого можно воспользоваться компрессором и закачать в систему воздух. При этом давление создается больше на пару килограмм, чем будет потом в системе. Если в течение суток давление не падает, то швы проварены качественно.

Если у вас нет опыта или не уверенны в своих навыках, просмотрите в интернете примеры работы ручной дуговой сваркой видео.

Выбор электродов

Сварка труб ручной дуговой сваркой самый надежный способ создать прочный и надежный трубопровод. Все зависит от качества шва, который в свою очередь зависит от используемых электродов.

Важным фактором при выборе электродов является материал свариваемых труб. Так, для сваривания труб из углеродистой стали применяют электроды с рутиловым или основным покрытием. Электроды ОЗЛ-6 являются универсальными для всех марок нержавеющих сталей и образуют прочный нержавеющий шов. Для сварки чугунных труб применяют электроды, изготовленные на базе меди, железа, никеля и сплавов. Кроме этого используется специальная технология предварительного подогрева и медленного охлаждения свариваемых деталей.

Сварка труб ручной дуговой сваркой

Сварка различных труб ручной дуговой сваркой заключается в образовании в точке приложения электрода к поверхности трубы высокотемпературной электрической дуги. Под её действием металл электрода расплавляется до жидкого состояния и каплями стекает вниз в точку соединения двух элементов трубопровода, металлическая поверхность которых также расплавляется до полужидкого состояния. Попавшие на стык металлические капли, застывая, соединяют между собой детали и герметизирует шов. Шлак, содержащийся в электроде, всплывает наверх сварочного расплава до момента застывания последнего.

Популярность дугового сваривания определяется именно своей технологической простотой, а также высокой прочностью и герметичностью получаемых швов.

Подготовка к сварочным работам

Качественная ручная сварка труб определяется, помимо самого сварочного аппарата, ещё и правильным выбором электродов:

• Для труб большого диаметра следует выбрать электроды с целлюлозной плёнкой;
• Для сваривания угловых швов и т.н. «прихваток» необходимо взять электроды с рутиловым покрытием;
• Для сложной варки применяются комбинированные (целлюлозно-рутиловые) электроды.

Для дугового сваривания труб в бытовых условиях потребуются, помимо собственно сварочного аппарата, ещё и трансформаторы-выпрямители, а лучше взять их более продвинутую версию – инверторы. Эти устройства потребуются для преобразования переменного тока в постоянный.

При выборе сварочных аппаратов отдайте предпочтение модели с несколькими режимами работы, адаптированными под особенности применения «целлюлозных» и «рутиловых» электродов, а также способных работать с конкретной маркой стали и толщиной трубопровода.

Особенности дуговой сварки

При проведении дуговой варки труб следует учитывать несколько важных нюансов:

1. Включать аппарат следует в тот момент, когда электрод только-только прикоснулся к поверхности трубы.
2. При сварке труб необходимо постоянно отслеживать длину электрической дуги, поскольку она определяет размер газовой оболочки, препятствующей попаданию воздуха в зону сварку.
3. Двигать электрод в зоне сварочных работ следует плавно. Это позволит равномерно распределить по шву расплавленный металл с электрода.
4. Толщину направления друг на друга металла трубных элементов определяют лёгкие скользящие движения сварщика из стороны в сторону.
5. При варке толстостенных труб большого диаметра необходимо выполнять внутренние и внешние сварные швы.

Порядок подготовительных работ

Сварка труб ручной сваркой потребует от вас ряда подготовительных действий:

1. Зачистить зону сварочных работ от грязи и масел.
2. Для качественного сваривания элементы трубопровода необходимо установить «встык» и выровнять друг относительно друга.
3. Выставить оптимальный режим сварки и установить на сварочный аппарат электроды, отвечающие технологическим требованиям.
4. Перед началом сварочных работ установите на трубах заземляющие контакты.
5. Чтобы надёжнее закрепить элементы трубопровода друг с другом, сделайте по окружности несколько прихваток – небольших сварных швов, фиксирующих точное положение свариваемых элементов.

Различные техники выполнения дуговой сварки

Сварку трубопроводов можно выполнять несколькими технологическими способами:

Сварка с поворотом стыка

Сначала делаются три прихватки на 4, 8 и 12 часов. Затем выполняются два основных шва примерно с 1 до 5 часов и с 11 до 7 часов. После этого труба поворачивается на 90 градусов и наносятся завершающие швы, которые полностью герметизируют соединение двух швов.

Сварка без поворота стыка

Данная технология применяется при работе со стационарными трубопроводами, которые невозможно двигать. Первый слой выполняется снизу-вверх, а вторые и третьи можно выполнять как сверху-вниз, так и снизу-вверх.

Сварку труднодоступных мест, например, части трубопровода, прижатой к бетонной подушке или к кирпичной стене, необходимо производить через врезку – технологическое отверстие сверху трубы. Когда сварочные работы завершены, технологическое отверстие также заваривается.

Сварка труб в зимних условиях

При отрицательных температурах происходит быстрое охлаждение сварочной зоны, а удаление раскалённых газов из расплавленного металла, наоборот, затрудняется. Из-за этого трубная сталь становится хрупкой, от чего резко возрастает опасность возникновения термического разрушения стали, появления горячих трещин, отходящих от сварного шва, а также закалочных структур.

Чтобы избежать этих дефектов, необходимо, во-первых, максимально плотно соединить друг с другом элементы трубопровода, во-вторых, необходимо раскалить поверхность металла до светло-красного оттенка, наконец, в-третьих, силу тока необходимо увеличить на 10-20%. Это позволит добиться вязкого и пластичного сварного шва, который надежно герметизирует зазор между трубами даже при сильном морозе.

Как соединить трубы ручной дуговой сваркой? Необходимые материалы, методы с поворотом и без поворота стыка

Прежде всего важно понимать, что не любые трубы можно эффективно сваривать электродуговым методом. Он используется для соединения труб с толщиной стенки не менее 3 мм, при этом оптимальный проход составляет 80 мм и более. При большом объеме работ предпочтение отдают механизированным методам сварки.

Подготовка труб к ручной дуговой сварке

Ручная дуговая сварка труб требует внимательного и грамотного подхода к выполнению подготовительных операций. Обычно они строятся по такому алгоритму:

1. Контрольно-диагностические операции. Оценивается техническое состояние труб, сравниваются их параметры: диаметр, толщина стенки, состав материала. Трубы на всей длине проверяются на наличие деформаций, трещин и других повреждений.
2. Обработка торцевых частей труб. Кромки очищают от ржавчины и механических загрязнений, обезжиривают. В случае необходимости выправляются мелкие деформации краев, удаляют заусеницы, зоны наклепа металла и прочие дефекты, образовавшиеся при резке труб.
3. Выполнение фасок. Если кромки труб не имеют скосов, их придется выполнить вручную, используя специальный инструмент: фаскосниматели или торцеватели. Угол скоса фаски обычно варьируется в пределах 60-70°. После изготовления фасок проводится повторное обезжиривание поверхности.

Завершающим этапом подготовки труб к сварке является их фиксация относительно друг друга. Она должна полностью исключить перемещение труб, если иное не предусмотрено технологией сварки.

Между состыкованных для сварки труб оставляется зазор, величина которого устанавливается нормативной документацией в зависимости от параметров изделий, что необходимо для равномерной проварки не только верхних слоев металла, но и корня шва. У труб с толщиной стенки 3-4 мм величина зазора составляет 2-2,5 мм.

Необходимое оборудование, материалы и средства защиты

Выполнять сварочные работы необходимо в просторном, хорошо проветриваемом помещении или на открытом воздухе, вдали от легковоспламеняющихся веществ. Основным рабочим средством для соединения труб будет электрический сварочный аппарат переменного или постоянного тока. Хорошее оборудование стоит немалых денег, поэтому для разовой сварки по возможности его лучше одолжить. Кроме того, понадобятся:

• фиксирующие устройства;
• электроды и электрододержатели;
• сварочный кабель;
• молоток и зубило;
• наждак и металлическая щетка.

Обязательным условием является наличие средств индивидуальной защиты (СИЗ). Руки должны быть защищены плотными сварочными перчатками; для защиты головы и, в первую очередь, глаз, понадобится сварочный шлем. Он оборудуется затемненным стеклом, «отсекающим» инфракрасную и ультрафиолетовую части светового спектра.

Работать следует в удобной, не сковывающей движения закрытой одежде из негорючих материалов.

Методы ручной дуговой сварки труб

Существует два основных метода ручной электродуговой сварки труб: поворотный и неповоротный. На практике возможность их применения диктуется техническими особенностями труб, местом их расположения и квалификацией сварщика. Существует и комбинированный метод, но широкого применения он не нашел.

Сварка с поворотом стыка

Поворотный метод обеспечивает максимальную прочность и равномерность шва. Добиться этого можно с помощью двух хитростей. Во-первых, старайтесь держать электрод строго под прямым углом к оси трубы, то есть регулируйте интенсивность плавления не наклоном электрода, а длиной дуги. Во-вторых, работайте по трехпроходной технологии. Она предполагает такую последовательность действий:

1. Условно разделите торец трубы на четыре равных сегмента, можете сделать соответствующие метки, но лучше сварить трубы в этих зонах точечно.
2. Проварите стык в корневой части сегментов, расположенных друг напротив друга, тонким электродом (3-4 мм) с силой тока 120-150 А.
3. Поверните трубу на 90° и проварите два оставшихся сегмента с теми же параметрами.
4. Постепенно поворачивая трубу, проварите ее на всем диаметре. Параметры сварки тоже изменятся – размер электрода составит 5-6 мм, а сила тока – 200-250 А.
5. Повторите действия, указанные в пункте 4.

Если конструкция предполагает сваривание труб на одной оси в нескольких участках, выполняйте операции одновременно на всех стыках. Это не только позволит ускорить работу, но и предотвратит любые осевые смещения в процессе сварки.

Сварка без поворота стыка

Сварка без поворота целесообразна в том случае, когда ведется на уже смонтированной конструкции, в том числе имеющей труднодоступные места. Технология во многом напоминает поворотную, но есть ряд существенных отличий в длине отдельных швов. Общий алгоритм включает следующие действия:

1. Тонким электродом (4 мм) проваривается до половины длины стыка.
2. Оставшийся сегмент условно делится на две равные части, которые провариваются тонким электродом в разных направлениях.
3. Половина стыка повторно проваривается толстым электродом (5-6 мм), при этом она не должна повторять в точности расположение самого первого шва, но должна частично перекрывать его (около 30°).
4. Оставшийся сегмент условно делится на две равные части и проваривается толстым электродом в разных направлениях.

Третий проход обычно используется лишь при сварке труб с диаметром более 700 мм. Он предполагает нанесение двух равных по длине швов в противоположных направлениях, стыки которых не совпадают со стыками швов, нанесенных ранее.

Как происходит процесс сварки

Сварку проводят на конструкциях, закрепленных в фиксирующих устройствах или соединенных друг с другом точечно. Работы следует выполнять быстро, не допуская кристаллизации сварочной ванны в зонах, соседствующих с рабочей. Между проходами необходимо выждать 3-5 минут.

При первичном проходе стыка прорабатывается корневая часть шва. Малые толщины электродов и относительно слабые сварочные токи на этом этапе предотвращают прожоги фаски и появление толстого грата с внутренней стороны трубы, делают шов достаточно равномерным и аккуратным, кроме того, фактически формируют дно сварочной ванны для будущих проходов.

Второй и третий проходы, которые выполняются толстыми электродами с большей силой тока, формируют верхние и нижние одно- или разнонаправленные части шва, необходимые для полной герметизации стыка и приданию конструкции нужной механической прочности. Допустимо создание наплыва в последнем проходе, что полезно при сваривании труб относительно малого диаметра.

Технология сварки труб ручной дуговой сваркой

Системы жизнеобеспечения это в основном трубы, по которым люди получают воду и газ прямо в дом. При прокладывании трасс применяется в большинстве случаев сварка труб ручной дуговой сваркой. Она обеспечивает герметичность и прочность соединения. Выполняются сварочные швы на деталях большого сечения в несколько слоев с применением специальных электродов и режимов.

ТОП-3 методики

Распространенная при прокладке различных трубопроводов метода состыковки зависит от размеров и подвижности деталей. Различают 3 методики ручной электродуговой сварки труб большого диаметра:

• электродами с покрытием;
• электродами в среде защитного газа;
• аргонно-дуговая.

Качество и состав соединяемого материала определяют режимы работы и значение тока:

• переменный;
• постоянный обратной полярности;
• постоянный прямой полярности.

Переменный ток применяют при сварке алюминия. Импульсная подача не позволяет дуге и металлу сильно разогреться и образовать прожоги.

Обратная полярность, когда на деталь подключают минус, дает больший нагрев и мощность. Металл трубы на стыке и электрод прогреваются сильнее.

Описание

Технология сварки трубопроводов ручная дуговая сварка обеспечивает наилучшее, прочное соединение. Для защиты шва от окисления используют флюс – обмазку электрода или среду газа.

При прохождении тока через стальной лист и электрод на его конце возникает электрическая дуга. Она начинает согревать кромки соединяемых труб и расплавлять их. Создается сварочная ванна из расплавленных металлов соединяемых деталей и электрода.

Рабочий направляет электродом жидкую ванну, смешивая металлы и создавая шов. Окислы и газы поднимаются на поверхность, образуя пленку. Шлак защищает горячий шов от контакта с воздухом и резкого охлаждения.

Инструкция

Зачистить кромки перед началом обработки, значит избежать внутренних дефектов. Следует проверить их угол разделки, выставить и зафиксировать в 3 – 4 местах, в зависимости от диаметра.

Прихватки делаются той же маркой электродов, что будет производиться сварка корневого шва.

Следует соблюдать технику безопасности: одеть спецодежду, проверить исправность оборудования. Включив сварочный аппарат, настроить рабочие режимы.

Как правильно?

Ответственные герметичные швы варятся за 3 прохода. Корневой, первый шов выполняется электродом диаметром 3 мм. Последующие 4 и 5 мм. Для хорошего формирования корня лучше всего подходят электроды с целлюлозным покрытием.

Следующие слои накладываются подходящими по марке трубы. При сварке второго слоя частично должен проплавляться и первый. Тогда не останется непроваров и шлаковых включений внутри шва.

[stextbox сварке высоколегированных труб на шов накладывается 3 слоя, один за другим. Температура между ними не должна превышать 150⁰C.[/stextbox]

С поворотом стыка

При повороте стыка, труба варится вертикаль снизу вверх. Диаметр трубы условно делится на 4 сектора. Точки располагаются по циферблату часов на 2, 5, 7, 11. Нижний и верхний участки немного короче боковых.

1. Варятся поочередно боковые вертикали корневого, первого шва.
2. Трубы поворачиваются на 90⁰, и сваривается сначала участок, который был нижним, затем другой. При этом шов накладывается не встык, а внахлест по 40 – 50 мм.
3. Аналогичным образом накладывается 2 и 3 слой, но начало сварки начинается со смещением на 10 – 15⁰.

При сварке снизу вверх следует менять угол наклона электрода, чтобы ванна прогревалась одинаково.

Без поворота стыка

Если конструкция закреплена прочно и повернуть трубу нельзя, применяется сварка безповоротным методом. Шов накладывается снизу.

1. Отмечается нижняя точка на трубе.
2. Сварка начинается дальше разметки.
3. С потолка постепенно переходит на вертикаль и до верхней части трубы.
4. Начинать варить вторую сторону нужно от намеченной нижней точки. Получается небольшое наложение.

При ремонтных работах часто приходится варить стыки в труднодоступных местах. Когда труба вплотную к стене и ее никак нельзя отодвинуть.

В этом случае делается качественный провар части шва с внутренней стороны.

1. Вырезается небольшое окошко.
2. Через образованное отверстие изнутри заваривается труба напротив стены.
3. Устанавливается вырезанный элемент на место, прихватывается и заваривается вместе с оставшимся открытым швом.

Таким способом ремонтируют трубопроводы диаметром более 60 мм с толщиной стенки до 3 мм, когда достаточно положить один шов.

При низких температурах

Холодный металл при низких температурах не успевает прогреться и образуется резко выраженная переходная зона. В ней нарушены молекулярные связи, повышенная хрупкость. Если ударить по детали, то она лопнет не по шву, а рядом, по основному металлу.

Чтобы избежать разрушения шва, следует подогреть свариваемые детали. Оптимальным вариантом является поместить их в печь и нагреть до 200 – 300⁰. При протяжке трубопроводов такой способ не подходит. Стыки труб нагревают газовой горелкой, равномерно перемещая ее по кругу несколько раз.

Дуговой сваркой

При сварке труб они зажимаются в специальное приспособление и в нем проворачиваются. Возможны варианты, когда приходится проворачивать вручную.

Шов накладывается по кругу на себя или от себя. Ванна располагается чуть ниже верхней точки в сторону движения. Детали постепенно перемещается, пока не дойдет до начала шва и не перейдет эту точку на несколько миллиметров.

Следующий слой начинается со смещением примерно 10⁰.

Покрытыми электродами

Чтобы качественно сваривать трубы, они должны быть разделаны и иметь зазор 1 – 2 мм между оставшимися ровными кромками. В зависимости от толщины стенки, не зачищенный торец оставляется шириной до 3 мм.

Проплавление обратной стороны шва регулируется наклоном электрода. Максимальная температура и объем ванны достигаются при наклоне назад. Если электрод направлять вперед, прогрев значительно меньше.

Технология

Электроды выбираются для корневого шва 2 – 3 мм, последующие толще. При толщине стенки более 12 мм возможно использование на последнем слое прутка толщиной 6 мм марки АНО и УОНИ.

Сварка производится инвертором на постоянном токе или трансформатором. Для работы в полевых условиях с деталями больших диаметров используют выпрямители.

На постоянном токе варят обратной полярностью, подавая минус на деталь. Переменный ток используют для алюминия, цветных сплавов и высоколегированных сталей.

Дугу необходимо держать короткой, она не должна касаться свариваемых деталей, только направлять ванну в нужное место. Следует следить, чтобы шлак успевал расплавиться и всплыть.

Детали должны быть очищены от грязи и окислов. Разделка кромок производится не предприятии при прокатке изделий или на станке в последнюю очередь.

Образование ежиков

Грат, или еж, это полое образование внутри шва или под слоем брызг. Образование ежиков при сварке трубы относится к сварочным дефектам, которые действуют разрушающе. Просветка рентгеновскими лучами определяет внутренние дефекты, неразрушающий метод контроля. Чаще всего грат образуется при сварке алюминия. Его следует варить переменным током, отрывистым методом, чтобы не было перегрева.

Чтобы избежать образования ежиков, следует следить за образующимися в ванной газами, они должны успеть выйти наружу. Если происходит остановка, следует вернуться на 20 – 30 мм, очистить поверхность от шлака и продолжить, начиная идти по шву.

Сократить количество аграта можно тщательной очисткой кромок, особенно на алюминии. Тогда ржавчина и грязь не будут плавиться в ванне, и загрязнять шов.

[stextbox убрать цвета побежалости без снятия слоя абразивным кругом, можно использовать химический метод. На поверхность трубы наносится травильная паста Inox Gel или Stain Clean. Составы очень ядовитые, следует одевать респиратор и перчатки, наносить кистью.[/stextbox]

Технология для трубопроводов из сталей повышенной прочности

Соединение высоколегированных сталей с ванадием и вольфрамом электродуговой сваркой требует тугоплавких электродов. Для корневого шва подойдут с целлюлозным покрытием марки ВСЦ-4а. остальные слои специалисты рекомендуют варить УОНИ-13/55 с основным покрытием.

Перед соединением металлический стык следует хорошо прогреть. Теплопроводность высокопрочных металлов низкая и при сварке образуется переходная зона из крупнозернистого металла.

Работа с газопроводами и трубами для транспортировки агрессивных жидкостей

Для формирования корневого шва применяются керамические прокладки. Они крепятся с обратной стороны и формируют расплавленный металл, не давая ему вытечь. Керамические прокладки предотвращают появление пористости, подрезов и наплывов.

[stextbox 6 разряда, бригадир бригады сварщиков оборудования для пищевой и химической промышленности Бородай Н. С.: «При сварке ответственных труб и емкостей из нержавеющей стали с внутренней стороны не допускается образование валиков. При прокладке корневого шва следует обеспечить, поддув аргона на место сваривания. Если невозможно местно использовать аргон, его закачивают в емкость или трубу, обеспечив поддув на протяжении всей сварки корневого шва с интенсивностью 3 – 4 л/мин. При доступе внутрь свариваемой конструкции, на обратную сторону шва наносится флюс паста, разбавленная спиртом до консистенции зубной пасты. Она поможет сформировать ровный шов и не допустит образование аграта – ежиков».[/stextbox]

Требования к сварному шву по ГОСТ

Основные требования к качеству шва и методы контроля изложены в ГОСТ 23118-99. В нем указаны требования к сплошности шва, отсутствию в нем подрезов, волчков и других дефектов.

ГОСТ 5264-80 регламентирует форму шва, его чешуйчатость, выпуклость и ширину. На каких соединениях, какой катет должен быть. Он рекомендует оборудование и инструмент для проведения определенных работ с учетом материала.

Чтобы пройти обучение, и начать быстро и правильно соединять детали, техник должен сначала изучить теорию. Затем на смену приходит практика. Тонкий лист несколько раз подряд следует соединить с другим, меняя режимы и скорость движения дуги. После получения деталей с идеальным выпуклым стыком, можно переходить к легированным металлам и цветным сталям. И только когда будут покорены вертикаль и потолок. Приступать к сварке труб.
