Сварка и монтаж труб ПНД

Полимеры проникли практически во все сферы деятельности современного человека. Особо востребован сегодня полиэтилен низкого давления (ПНД). Он занял значительную по объёму нишу в сегменте сантехнического оборудования мирового рынка. Сегодня из него изготавливается большая часть трубопроводов и к ним трубопроводная арматура. В число достоинств труб ПНД входит лёгкость монтажа, его может выполнить один человек благодаря небольшому весу изготовленных из полиэтилена изделий.

Сварка труб ПНД проводится разными методами

Виды соединений

Соединения ПНД труб бывают следующих типов:

• разъёмные. Во время эксплуатации их можно разбирать. Для создания такого соединения используются стальные фланцы;
• неразъёмные. Разборка в процессе эксплуатации невозможна.

Последний вид соединения производится двумя способами: посредством стыковой сварки полиэтиленовых труб и с помощью сварки полиэтиленовых труб муфтами.

Монтаж трубопровода большого диаметра производится при помощи терморезистивных фитингов, а также путём сварки труб полиэтиленовых встык. В любом случае соединение получается монолитным и, соответственно, очень надёжным.

Если необходимо разъемное соединение, следует применять фланцы

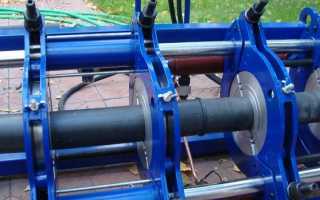

Выполнение стыковой сварки труб ПНД своими руками

Сварка полиэтиленовых труб встык требует применения специального сварочного оборудования. Но упрощение процесса монтажа обусловливает отсутствие необходимости в дополнительных деталях. Использовать такую технологию можно только для ПНД труб одинакового диаметра.

Полезная информация! Стыковая сварка труб ПНД только тогда получится качественной, когда она будет выполнена одним швом. Так обеспечивается равная прочность контакта прилегающих частей труб.

Монтаж, выполняемый по технологии сварки полиэтиленовых труб встык является наиболее универсальным и эффективным. При её использовании сохраняется гибкость полиэтилена по всей длине трубопровода. Этот процесс не создаёт никаких сложностей независимо от предусмотренного проектом типа прокладки трубопровода: открытая укладка труб, традиционный способ либо бестраншейная реновация.

Встык свариваются только трубы одинакового диаметра

Сварка полиэтиленовых труб встык своими руками с помощью нагревательного инструмента выполняется следующим образом:

• сначала концы свариваемых элементов трубопровода установите в центраторе сварочного агрегата;
• после их выравнивания и надёжной фиксации очистите торцы труб от пыли и грязи х/б салфеткой;
• затем обработайте свариваемые поверхности механически с помощью торцующего устройства. Когда получится равномерная стружка, толщина которой не будет превышать 0,5 миллиметра, торцовку прекратите, извлеките устройство и рукой проверьте взаимную параллельность торцов;
• если вы обнаружите, что между свариваемыми поверхностями присутствует зазор, превышающий допустимое значение, операцию торцовки повторите;
• далее при помощи нагревательного инструмента с антипригарным покрытием нагрейте торцы свариваемых труб;
• когда оплавление торцов достигнет высшей фазы, свариваемые поверхности разведите и извлеките из зоны сварки нагревательный элемент;
• сделав это, сомкните свариваемые поверхности и начните равномерно поднимать давление прижима, пока его значение не достигнет требуемой величины;
• шов выдерживайте под заданным давлением определённый промежуток времени.

На заключительном этапе проверьте качество сварки трубы ПНД по внешнему виду грата, а также по высоте и ширине.

Муфтовой способ сварки ПНД труб своими руками

Сварка, выполняемая этим методом, требует наличия специального сварочного аппарата – паяльника, укомплектованного набором специальных насадок. Диаметры насадок соответствуют стандартным значениям этого параметра арматуры.

Сваривать трубы из данного материала можно и при помощи специального паяльника

При муфтовой сварке ПНД труб используются фитинги. Они могут иметь различную конфигурацию: муфты, уголки, тройники. Свариваемыми поверхностями являются части трубы и фитинга. Если работа выполняется своими руками впервые, могут случиться неудачные соединения или перекосы.

Полезный совет! Учитывая вышесказанное, фитинги покупайте с запасом.

Муфтовая сварка может выполняться в стеснённых условиях, там, где осевое перемещение труб ограничено. Нагрев полиэтиленовых компонентов осуществляется контактом с нагретой выполненной из металла сварочной насадкой. В её конструкцию входят 2 свинчивающиеся части. Внутренняя поверхность фитинга нагревается частью насадки, получившей название дорн. Другая половина называется гильзой. В неё вставляется труба. Для того чтобы вставить насадку в отверстие паяльника, дорн и гильзу необходимо свинтить. Технология муфтовой сварки предполагает выполнение следующих действий.

Подготовка фитинга и сварочной насадки

Прежде, чем начать соединение, нужно провести некоторые предварительные работы.

1. Обрезка трубы специальными ножницами до нужного размера. Выполнить эту операцию необходимо так, чтобы сечение среза было строго перпендикулярным продольной оси трубы.
2. Очистка поверхностей, подвергаемых сварке полиэтиленовых частей. Чтобы исключить дополнительное охлаждение, свободные концы труб закрываются пробками.
3. Очистка поверхности сварочной насадки от остатков ранее выполненной работы.

Проделав эти подготовительные операции, нагрейте насадку до сварочной температуры. О том, что значение этого параметра достигло необходимой величины, вам просигнализирует индикатор, который установлен на корпусе паяльника.

Для труб ПНД существуют фитинги разной формы и назначения

Полиэтиленовая труба вставляется в гильзу до упора, и фитинг надевают (тоже до упора!) на дорн. Из-за разницы в диаметрах выполнение этих действий потребует от вас приложения определённых усилий. Делать всё нужно быстро, но аккуратно. Ниже приведена таблица времени сварки. В ней содержатся данные о трубах с наиболее востребованными наружными диаметрами.

Таблица 1

Здесь: Dнар – наружный диаметр, Tнагр – время нагрева, Tсоед. – время соединения, Tохлажд. – время охлаждения.

Во время ввода трубы и надевания фитинга до упора, избыточный слой их поверхностей расплавляется и выдавливается наружу. В результате на кромках свариваемых деталей формируется так называемый грат – кольцевой валик.

В момент, когда фитинг и труба достигнут упора, надавливание следует прекратить. Это очень важное требование. Его невыполнение приведёт к тому, что соединение будет неудачным. И полагаться на то, что увеличение сопротивляемости продвижению деталей просигнализирует о достижении упора, особо не стоит. Из-за оплавления материала оно возрастет незначительно, и вы его можете не заметить.

Полезный совет! Чтобы не пропустить этот момент, на трубе нанесите фломастером риску.

Заключительный этап представляемой методики, как сваривать трубу ПНД своими руками муфтовым способом, очень важен. Спустя несколько секунд после того, как упор будет достигнут, снимите детали с насадки. Затем вставьте трубу в фитинг так, чтобы она упёрлась в кольцевой валик. Получившуюся сплошную деталь до момента её остывания не подвергайте ударам и прочим резким воздействиям.

Электромуфтовая сварка полиэтиленовых труб

Для реализации соединения такого типа используется муфта, оснащённая закладными электронагревательными элементами. С экономической точки зрения сварка труб ПНД, выполняемая по этой технологии, менее выгодна по сравнению со сваркой встык.

При сваривании электромуфтой внутреннее пространство трубы на стыке не уменьшается

Однако такой способ пользуется большой популярностью благодаря тому, что уровень проходимости труб не снижается, поскольку на их внутренней поверхности грат не образуется. А в ограниченном пространстве, когда разместить габаритный агрегат для сварки не представляется возможным, этому способу альтернативы нет.

Соединение двух труб ПНД в прямолинейный участок производят чаще всего при помощи простой электромуфты. Но для выполнения этой операции пригодны также седловые отводы и электрофузионные тройники. Ниже пойдёт речь о том, как сваривать ПНД трубы своими руками с использованием именно электромуфт. Кроме рук, вам потребуется электрофузионный сварочный аппарат. Сварка выполняется полиэтиленовым сварным фитингом.

Этому изделию присущи некоторые особенности. В него встроены специальные спирали, служащие в качестве нагревательных элементов. Расплавленная от нагретой спирали часть тела фитинга соединятся с пластиком деталей, формирующих трубопровод. При этом спираль навсегда остаётся в монолитном шве. По такой технологии создаётся соединение высокой прочности. Однако она относительно дорогая. Чаще используется при сборке газопроводов.

На внутренней поверхности муфты расположены спирали, которые нагревают трубы

Проведение электромуфтовой сварки ПНД труб предусматривает выполнение следующих действий:

• с помощью специального резака трубопровод разрезается на части нужного размера;
• очистка от грязи и обезжиривание внутренней поверхности электромуфты и свариваемых поверхностей труб ПНД;
• нанесение на трубы рисок, позволяющих контролировать глубину ввода;
• для исключения дополнительного охлаждения свободные концы трубопровода закрываются заглушками;
• специальными проводами сварочный аппарат соединяют с электромуфтой и нажимают на аппарате кнопку «Старт»;
• окончание сварки осуществляется автоматическим отключением аппарата. Использовать полученное соединение можно не менее чем через час.

Важно! Обязательным условием выполнения качественной электромуфтовой сварки является неподвижность деталей во время процессов разогревания и остывания.

К сварным соединениям предъявляются следующие требования:

• располагаться сварной шов должен не ниже наружного уровня поверхности трубы;
• смещение свариваемых отрезков относительно друг друга не должно превышать 10 процентов от толщины стенки полиэтиленовой трубы;
• высота валика качественного сварного шва на трубах, толщина стенок которых не более 5 мм включительно, должна быть до 2,5 мм. Если соединяются трубы с толщиной стенок 6…20 миллиметров, его высота не должна превышать 5 мм.

Выбирая способ соединения, учитывайте условия эксплуатации создаваемого трубопровода. Только тогда вся система будет функционировать надёжно продолжительный отрезок времени.

Сварка труб ПНД муфтовым способом

ООО «СинСтрой» оказывает услуги по сварке ПНД-труб методами стыковой и электромуфтовой сварки. На сегодняшний день в штате нашей компании имеется несколько монтажных бригад, состоящих из специалистов аттестованных НАКС и имеющих огромный опыт работы как в городских, так и в полевых условиях. Пайка полиэтиленовых труб производится с использованием оборудования марок Georg Fischer (Швейцария), Rothenberger (Германия), Ritmo (Италия) и Nowatech (Польша), имеющих сертификат НАКС и возможность протоколирования сварных швов с последующим предоставлением паспорта на каждое стыковое соединение.

Также мы осуществляем монтаж трубопроводов из PE-RT (термостойкого полиэтилена). [Фото] Сварка производится стыковым способом либо при помощи электросварных муфт, а также враструб (для малых диаметров). Стоимость работы такая же, как и при пайке обычных ПНД труб.

Хотим обратить ваше внимание, что выбирая подрядчика с более низкими ценами Вы с большой вероятностью получите результат низкого качества, выполненный неаттестованными специалистами на неаттестованном оборудовании. Часто работы выполняются без гарантии, без корректных закрывающих документов. Из нашего опыта, когда такие трубопроводы не проходят приемку Водоканалом и другими контролирующими органами, заказчик несет затраты на демонтаж и повторную закупку материалов, в итоге стоимость трубопровода вырастет в несколько раз.

Бесплатную консультацию в любое время суток

Быстрое реагирование на форс-мажорные происшествия

Выезд в любой регион России и ближайшего зарубежья

Выполнение работ в кратчайшие сроки

Гарантию на выполненные услуги по сварке

В процессе конструирования или ремонта участков водопроводных сетей из полиэтиленовых труб немаловажным является их надлежащее соединение. Рассмотрим несколько вариантов соединений, включая сварку полиэтиленовых труб. Так, в зависимости от функционального назначения соединения подразделяются подразделяются на две группы:

1. Разъемные — могут быть демонтированы в течение срока службы, что оптимально для безнапорных систем. а) фланцевые. Выполняются с помощью втулок под фланцы для ПЭ труб, привариваемых к торцам труб, а также накидных фланцев из металла. б) компрессионные. Выполняются для труб диаметром менее 50 мм и при соединении с элементами из других материалов (металл). Оптимальны при замене отдельных участков трубопровода. в) цанговые обжимные. Рассчитаны на давление до 25 атм, герметичность достигается благодаря наличию резинового уплотнительного кольца.

2. Неразъемные – в течение срока службы демонтаж не предусмотрен.
а) стыковая сварка ПНД. Предусматривает использование нагретого инструмента. Используется для сварки ПНД труб диаметром 63 мм и более, а прочность в месте сварки сравнима с прочностью однородного участка. Сварка встык — наиболее универсальный и эффективный способ соединения, поэтому рассмотрим технологию сварки ПНД труб подробнее.
б) сварка муфтой с закладными электрическими нагревателями . Рассчитано на давление 16 Атм , незаменима в условиях высокой стесненности, однако является наиболее экономически затратным видом сварки труб.

Стыковая сварка ПНД труб
Концы соединяемых элементов фиксируются в центраторе аппарата для сварки встык. После очищения х/б тканью от грязи и пыли поверхности подвергаются торцовке, или механической обработке до параллельности труб. Затем торцы нагреваются и оплавляются, смыкаются при одновременном поднятии давления прижима. Шов после стыковой сварки полиэтиленовых труб охлаждается в течение требуемого промежутка времени.

Контроль качества швов
Контроль качества пайки ПНД труб прежде всего производится визуально:
— шов не должен быть ниже уровня поверхности трубы,
— допускается взаимное смещение не более 10% от толщины стенки трубы,
— высота валика, снаружи и внутри, должна быть не более 2-2,5 мм (толщина трубы до 5 мм) и не более 3-5 мм (толщина – 6-20 мм).

Электромуфтовая сварка: последовательность проведения работ

Электромуфтовая сварка применяется для соединения труб диаметром от 20 мм и выше, независимо от толщины стенки. При этом способе сварки работы должны производиться при температуре воздуха от минус 10 до + 30 °С. На приведенные температурные интервалы, как правило, рассчитаны стандартные технологические режимы сварки. При более широком интервале температур сварочные работы следует выполнять в помещениях (укрытиях), обеспечивающих соблюдение заданного температурного режима.

1. Электромуфтовая сварка. Последовательность проведения
2. Инструмент для электромуфтовой сварки
3. Подготовка трубы
4. Установка трубы в позиционер
5. Удаление овальности трубы
6. Электромуфтовая сварка. Технологический процесс:
7. Параметры ввода информации со штрих-кода
8. Важно!
9. Электромуфтовая сварка труб большого диаметра

Электромуфтовая сварка. Последовательность проведения

Производство сварочных работ заключается в подготовительных операциях и собственно сварке труб и соединительных деталей. Подготовительные операции для сварки при помощи электромуфтовой сварки включают:

• подготовку и проверку работоспособности сварочного оборудования;
• подготовку места сварки и размещение сварочного оборудования;
• выбор необходимых параметров сварки;
• удаление оксидного слоя;
• закрепление и центровку труб и деталей в зажимах позиционера;
• протирку свариваемых поверхностей электросварных фитингов и труб.

Основными параметрами при сварке труб деталями с закладными электронагревателями являются напряжение, подаваемое на спираль детали (Uп), и временные параметры (tсв и tохл). Значения технологических параметров зависят от вида, сортамента и изготовителя электросварных фитингов и внесены в паспорт, сопровождающий деталь, выбиты на корпусе детали или записаны в виде штрих-кода на этикетке, приклеенной к ее наружной поверхности.

Перед сборкой и сваркой концы труб и при соедниительные части соединительных деталей тщательно очищают и протирают внутри и снаружи от всех загрязнений. Очистку производят сухими или увлажненными полотенцами (ветошью) с дальнейшей протиркой насухо. Если концы труб или деталей окажутся загрязненными смазкой, маслом или какими-либо другими жирами, их обезжиривают с помощью спирта, уайт-спирита, ацетона.

Детали с закладными электронагревателями извлекают из упаковки таким образом, чтобы пыль и грязь с упаковки не попала внутрь детали. Концы труб, подготавливаемых под сварку электросварных фитингов, проверяют, чтобы они были обрезаны ровно. Разрез трубы не под прямым углом к продольной оси может привести к тому, что нагревательный элемент частично не будет соприкасаться с трубой.

Инструмент для электромуфтовой сварки

1. электросварные фитинги;
2. позиционер для закрепления труб;
3. ручной или механический скребок для снятия аксидного слоя;
4. труборез;
5. обезжиривающие салфетки;
6. ветош или сухая тряпка;
7. маркер или восковой карандаш

Инструмент для электромуфтовой сварки

Подготовка трубы

Концы труб, деформированные или имеющие глубокие (более 4-5 мм) забоины, обрезают. Разрез трубы не под прямым углом к продольной оси может привести к тому, что нагревательный элемент частично не будет соприкасаться с трубой и произойдет вытекание расплава внутрь трубы.

Правильный край трубы Неправильный край трубы

После отрезки концов труб производится их механическая обработка (зачистка) при помощи зачистных оправок или скребков на длину, зависящую от глубины посадки детали с целью удаления наружного слоя с загрязнениями и окисной пленки. Толщина снимаемого слоя зависит от допуска по диаметру трубы и не должна приводить к появлению недопустимых зазоров между трубой и деталью. Как правило, снимается стружка на глубину 0,1 — 0,2 мм.

Снятие аксидного слоя

Сами детали с закладными нагревателями механической обработке не подвергаются из-за возможности повредить спираль. Неполное удаление оксидного слоя может привести к неоднородному и негерметичному сварному соединению. Для облегчения одевания муфты на трубу после удаления оксидного слоя требуется снять фаску на внешнем ребре трубы.

Для седловых отводов зачищается место на трубе, где они будут установлены.

Установка трубы в позиционер

Свариваемые трубы и детали должны быть соосны, без перекосов во избежание непровара. Закрепление труб в позиционере является необходимой операцией. Он позволяет сцентрировать и устранить овальность свариваемых труб, помешать любому движению соединения во время сварки и остывания, предотвратить провисание трубы, защитить соединение от случайных ударов, соблюсти необходимую соосность свариваемых труб и детали в процессе сварки.

Установка труб с перекосом является одной из причин некачественной сварки. Электромуфтовая сварка труб с чрезмерным скосом может привести к смещению и замыканию витков спирали , вытеканию расплава из зоны сварки и пр.

Закрепление труб в позиционер

При сварке труб большого диаметра так же необходимо обеспечить ненапряженное положение сопрягаемых деталей, т.е. концы труб, входящие в муфту не должны находиться под воздействием изгибающих напряжений и под действием усилий от собственного веса. При необходимости применять подставки, упоры или подходящие удерживающие приспособления.

Следует соблюдать не напряженную фиксацию сварных соединений до истечения времени остывания стыка. Напряженное положение вставленных в муфту концов труб может привести к некачественному соединению.

Центрация труб при сварке электросварных фитингов производится до величины, позволяющей без чрезмерного усилия надеть муфту на конец трубы. Монтаж может осуществляться посредством равномерных по периметру торцевой части ударов пластиковым молотком. Если надвижение муфты на трубу происходит с чрезмерным усилием, то смещение, замыкание или обрыв витков спирали с большой вероятностью может иметь место.

Недостаточное введение трубы в муфту является одной из причин некачественной сварки. Полноту введения трубы в муфту контролируется по отметке заранее сделанной маркером на поверхности трубы.

Удаление овальности трубы

На качество сварки труб оказывает влияние и их овальность, которая может появиться от длительного хранения труб в штабелях или при их поставке в бухтах. Максимально допустимый просвет между трубой и муфтой по всему диаметру не должен превышать 3 мм.

Если из-за овальности трубы зазор между отцентрованной трубой и муфтой составляет более 3мм (разница в диаметрах — 6мм), то таким трубам в пределах зоны сварки необходимо придать круглую форму. Калибровка (устранение овальности) концов труб осуществляется сжатием труб в зажимах центратора или позиционера.

Если используемые позиционеры не могут обеспечить выправление концов труб за счет их обжатия, используются специальные скругляющие (калибрующие) зажимы, устанавливаемые на расстоянии 15 — 30 мм от торцов деталей или меток на трубе. Для предварительного выправления труб особенно эффективны ручные гидравлические выравнивающие машины.

Механическая накладка для удаления овальности

Непосредственно перед сваркой (предварительным прогревом и сваркой) труб и деталей подвергают протирке свариваемые наружные поверхности труб и внутренние поверхности деталей растворителями (спиртом или ацетоном) с целью удаления жировых пятен и поверхностных загрязнений, появившихся за период их крепления.

Для обезжиривания используют бесцветные одноразовые впитывающие и не ворсистые бумажные салфетки. Обезжиривающая жидкость перед началом сварки должна полностью испариться.

Обезжиривание трубы Обезжиривание фитинга

Электромуфтовая сварка. Технологический процесс:

• обработанные концы труб вводят внутрь соединительной детали до упора(для седловых отводов — одевают отвод на трубу);
• закрепляют трубы вместе с соединительной деталью в специальном центрирующем и фиксирующем приспособлении (позиционере);
• подсоединяют аппарат к электрической сети или автономному электрогенератору, обеспечивающему необходимое напряжение и мощность;
• присоединяют сварочный кабель к выводам закладного нагревателя детали;
• вводят в память аппарата требуемый режим сварки (предпрогрева) и контролируют по его дисплею заданное напряжение и время;
• запускают процесс сварки (предпрогрева) нажатием кнопки «пуск» (после запуска цикла весь необходимый технологический процесс проходит в автоматическом режиме);
• контролируют визуально прохождение процесса сварки (по дисплею аппарата) и образование сварного соединения (по выдвижению индикаторов сварки);
• после окончания сварки и естественного остывания полученного соединения извлекают трубы из зажимов позиционера и проставляют на сварном соединении его порядковый номер краской или маркерным карандашом.

Аналогичным способом сварное соединение маркируют, проставляя на нем номер клейма сварщика. Параметры режимов сварки вводят в память сварочного аппарата в соответствии с принятыми для используемого типа детали принципами и возможностями самого сварочного аппарата (штриховой код, система обратной связи или ручной ввод).

Параметры ввода информации со штрих-кода

Основным способом ввода информации является штриховой код, информация с которого с помощью фотооптического карандаша вводится в систему управления сварочного аппарата. Считывание производят с главного штрихового кода, расположенного в верхней части этикетки-наклейки. После считывания штрих-кода данные электросварного фитинга должны соответствовать данным, появившимся на дисплее аппарата.

Штрих-код, расположенный на фитинге

Штриховой код, находящийся под главным штрих-кодом, содержит данные для обратного отслеживания изделий и при сварке изделий не используется. Штрих-код сварки нанесен на этикетке белого цвета, штрих-код предпрогрева (для муфт, имеющих этот режим) на этикетке желтого цвета.

В случае ввода параметров сварки вручную необходимо пользоваться прилагаемой к деталям с ЗН информационной карточкой, содержащей информацию о величине корректировки времени сварки в зависимости от окружающей температуры.

Информация о процессе сварки регистрируется в памяти аппарата. Распечатка протокола сварки может производиться как по окончании сварки каждого стыка, так и через определенные промежутки времени, в зависимости от объема памяти аппарата. Нагружать сваренный трубопровод внутренним давлением можно через 10 — 30 мин после охлаждения соединения.

Муфты с закладными нагревателями могут предусматривать возможность повторной сварки. Повторная Электромуфтовая сварка производится в том случае, когда есть сомнения в качестве полученного соединения.

Важно!

К производству работ по сварке и контролю за ее проведением допускаются аттестованные сварщики и специалисты сварочного производства, прошедшие специальную подготовку и аттестацию с проверкой теоретических и практических навыков и имеющие удостоверение установленной формы.

Желательно, чтобы срок действия их квалификационных удостоверений перекрывал планируемый срок выполнения работ. Сведения о сварщиках и выполняемых ими работах должны ежедневно фиксироваться в журнале сварочных работ. Журнал сварочных работ является основным первичным производственным документом, отражающим технологическую последовательность, сроки, качество выполнения сварочных работ.

Электромуфтовая сварка, перед началом работ принимаются необходимые меры по защите людей от поражения электрическим током (защитное заземление, разделительные трансформаторы и другие мероприятия, предусмотренные Правилами устройства электроустановок). В случае проведения сварочных работ в темное время суток организуется местное освещение. Потребность в защитных палатках, защищающих место сварки от влаги и ветра, определяется в зависимости от климатических условий (во время дождя, снегопада, тумана и при ветре свыше 10 м/с). Автономный источник электроснабжения располагают на расстоянии в несколько метров с подветренной стороны.

Электромуфтовая сварка труб большого диаметра

Сварка труб ПНД муфтовым способом

Мероприятия по электромуфтовой сварке труб проводятся при прокладке полимерных линий. С их помощью формируются неразъемные соединения, обладающие высокой прочностью и герметичностью.

Сварка труб ПНД муфтовым способом проводится в полевых и внутрицеховых условиях. Рекомендуемая температура окружающей среды — от -15 до +45 градусов.

Работая с тонкостенными сетями, важно корректно подобрать сварочный режим. Ошибки приведут к деформации полиэтиленовых деталей, уменьшат надежность узла.

Преимущества электромуфтовой сварки

Соединение труб посредством муфт позволяет получить массу преимуществ.

• Качественный шов. Торцы деталей из полиэтилена сплавляются равномерно. Это обеспечивает высокую прочность соединения, исключает непровары и воздушные поры.
• Низкие трудозатраты. Прокладку магистрали из ПНД осуществляет бригада из двух человек. Работы проводятся в сжатые сроки.
• Умеренное потребление электроэнергии. Проведение сварочных работ обходится дешевле в сравнении с монтажом металлических линий.

Применение труб в бухтах и катушках ускорит процесс: сокращается количество стыков, упрощается обход существующих препятствий.

При электромуфтовой сварке соединяются трубы равного диаметра.

Особенности сварки труб ПНД муфтовым способом

При электромуфтовой сварке полиэтиленовых труб используется оборудование, обеспечивающее позиционирование, нагрев и смыкание заготовок.

Выравнивание стыкуемых поверхностей осуществляет торцеватель. С его помощью удаляются дефекты, препятствующие формированию сварного шва.

Сварка муфтовым способом выполняется в несколько этапов.

• Первичная подготовка. Трубы очищаются от грязи и пыли. Их поверхность протирается ветошью, затем обезжиривается. При удалении засохших отложений могут использоваться скребки.
• Установка. Элементы магистрали фиксируются посредством муфты и позиционера.
• Фиксация токоведущих кабелей. Аппарат подключается к сети, кабели закрепляются в пазах муфты.
• Калибровка. Мастер выставляет режим сварки, проверяет готовность устройства.
• Сварка. Подача напряжения активирует нагревательные элементы муфты. Они сплавляют торцы труб, формируя неразъемное сварное соединение.

Трубы остывают в естественной среде. После нормализации температуры стыки проходят проверку качества.

Сварочный аппарат отключается автоматически.

Требования к соединениям, полученным при электромуфтовой сварке труб ПНД

В рамках сварки ПНД труб электромуфтами предусмотрены контрольные мероприятия. Ключевые требования к соединениям:

• отсутствие осевого смещения, превышающего толщину стенок более чем на 10%;
• качественный, равномерный шов, проходящий вдоль всей поверхности стыка;
• отсутствие температурных деформаций на поверхности муфты и магистрали;
• сохранение герметичности узла при работе трубопровода под номинальным давлением.

Сварной стык проверяется визуально. В отдельных случаях используются профильные инструменты.

При выявлении дефектов производится демонтаж участка. Сварочные работы выполняются повторно.

Оборудование для электромуфтовой сварки полиэтиленовых труб

• Электромуфты. Соединительные модули, состоящие из полимерного корпуса, электроконтактных подключений и нагревательного элемента. Муфты различаются диаметром и геометрией, подбираются с учетом параметров магистрали.
• Сварочный аппарат. Профильные установки, ориентированные на работу с электромуфтами, различаются габаритами, функционалом, особенностями использования. Цена устройств определяется их маркой и эксплуатационными параметрами.
• Накладки. Вспомогательные элементы, сохраняющие геометрию линии при сварке. Изделия имеют металлический корпус, крепятся при помощи слесарного инструмента либо штатных ручек.
• Позиционеры. Механизмы для соосной фиксации труб и муфт. При покупке позиционеров учитывается диаметр линии и специфика формируемых сварных соединений.

Для реализации нетиповых проектов закупаются дополнительные изделия, способствующие решению поставленных задач.

Кому поручить сварку ПНД труб электромуфтами?

К проведению сварочных работ стоит привлекать профильные организации. Подобное решение позволит:

• реализовать намеченные цели в установленные сроки;
• минимизировать сложности на площадке;
• оптимизировать финансовые траты;
• обеспечить качественное выполнение работ;
• получить профессиональные консультации по интересующим вопросам.

Компания «ЭкоМонтаж» предлагает все необходимое для электромуфтовой сварки. В ассортименте расходные материалы, вспомогательные приспособления, специализированное оборудование. Продукция соответствует международным стандартам, сопровождается сертификатами и паспортами.

Помощь в оформлении заказа окажут штатные менеджеры. Они подберут подходящие изделия, примут заявку, согласуют условия доставки и оплаты.

Технология электромуфтовой сварки труб ПНД – преимущества метода

При обустройстве пластиковых трубопроводов очень важно обеспечить надежность соединения его составных элементов. Трубы из полиэтилена могут стыковаться двумя способами – сваркой или при помощи электромуфты; что касается механического способа, то он не в состоянии обеспечить должные показатели надежности и герметичности.

Особенности стыковой сварки

Сваривание полиэтиленовых труб встык – это простое нагревание торцов пластикового трубопровода. За цель ставится сообщение всем свариваемым частям состояния вязкости и текучести, в определенных пределах. После этого происходит соединение концов полиэтиленовых изделий под давлением.

Чтобы эта работа была проведена качественно, важно надежно зафиксировать изделие. По ходу соединения любые сдвигания или другого рода смена положения труб недопустима. Тот же самый режим должен сопровождать и процедуру остывания сваренных заготовок.

Для данной технология характерна простота, однако применять ее можно далеко не всегда. Стыковая сварка возможна лишь в тех случаях, когда соединяемые трубы имеют идентичный диаметр и изготовлены с аналогичной марки полиэтилена. Категорически запрещается сваривание пластиковых изделий, имеющих различные характеристики.

Сварка труб ПНД встык может быть реализована при следующих условиях:

1. Трубы должны иметь толщину стенок не менее 4,5 мм.
2. Температурный диапазон проведения сварки – от -15 до +45 градусов.
3. Данный способ соединения характеризуется незначительным уровнем энергопотребления.
4. Сваривание полиэтиленовых труб не предусматривает наличие сложных приспособлений.
5. Реализация метода возможно только при наличии возможности надежно фиксировать концы сваренных труб.

Сложные, труднодоступные участки не подходят для стыковой сварки: в таком случае приходится использовать электромуфтовую сварку труб ПНД. Подобным образом выполняется и врезка в ПНД трубу, но там есть свои нюансы.

Сильные стороны применения электромуфты

Обычно электромуфты применяются в тех случаях, когда сваривать полиэтиленовые трубы встык не удобно или не практично. Чаще всего это бывает в канализационных колодцах, узких и неудобных каналах, монтажных шурфах в основании и стенах домов. Строго говоря, электромуфты приходят на выручку в тех случаях, когда стыковую сварку использовать невозможно.

Еще одно достоинство данного способа стыковки полиэтиленовых труб является его удобство в случае аварии или повреждения трубопровода. Как правило, такие ситуации требуют очень быстрого устранения возникших неполадок. Сварка ПНД труб электромуфтами характеризуется значительной простотой реализации – какие-то особые знания в этом случае не понадобятся.

Легкость установки приспособления обеспечивается наличием на нем специальных отверстий. Для определение оптимального для стыковки температурного режима на современных сварочных аппаратах предусмотрена функция считывания требуемой информации напрямую с штрих-кода, которым оснащаются электромуфты. Процедура соединения реализуется самыми простыми инструментами – устройством для зачистки торцов трубы, электромуфтой и сварочным аппаратом.

Порядок выполнения электромуфтовой сварки труб ПНД

Технология сварки полиэтиленовых труб муфтами электрического типа:

1. В процессе реализации подготовительных мероприятий потребуется зачистить поверхности стыкуемых заготовок. С них убирают оксидный слой и грязь. Для этого можно использовать нож, скребок или специальное механизированное приспособление. Его стоимость довольно значительна, однако, когда требуется соединить трубы большого диаметра, одним ножом управиться достаточно проблематично.
2. Одевают муфту при помощи специального позиционера, который гарантирует правильность положения всех соединяемых частей. Для сглаживания некоторой овальности изделия применяют специальную округляющую накладку.
3. Процедура обезжиривания является обязательной для всех свариваемых поверхностей. Это касается как внутренних, так и наружных полостей трубы.
4. В случае дождя или снега на улице нужно переместить все составные части, трубы и муфты под навес, после чего продолжить сварочные работы уже в укрытии. Это правило является обязательным к исполнению: в противном случае, достичь надежного соединения вряд ли удастся.
5. По окончанию подготовительных мероприятий начинают сварку полиэтиленовых труб. Электромуфту следует поместить на конец одной заготовки: для совмещения торцов трубы и муфты применяется обычный молоток. Далее конец второй трубы оснащается пометкой, до ее половины. При совмещении торцов соединяемых труб соблюдают соосность. Муфту же следует надеть до нанесенной пометки. Для зажимания проводов сварочного аппарата на муфте имеются клеммы. Сам процесс сваривания реализуется автоматически. На современных сварочных аппаратах для сваривания труб из пластика предусмотрена специальная функция настройки температурного режима работы через считывание штрих-кода, содержащегося на этикетке электрической муфты.
6. Для простоты определения того, что процедура сварки завершена, электромуфту оснащают серией одинаковых отверстий. Когда из них начинает вытекать полиэтилен, это свидетельствует о готовности соединения. После этого нужно обязательно вытащить провода сварочного аппарата из клемм муфты.
7. Завершающим этапом стыковки полиэтиленовых труб является полное остывание готового участка. Пока это происходит, очень важно не прикасаться к нему и не смещать трубы, иначе вся процедура пойдет насмарку. В тех случаях, когда по неосторожности смещение все-же произошло, потребуется обрезать сваренные заготовки на расстояние 10-20 мм от расплавленных концов, и провести всю процедуры сначала.

Благодаря простоте реализации этого метода для стыковки полиэтиленовых трубопроводов ПВД, соединение электромуфтой и сваркой приобрело значительную популярность. Его берут на вооружение не только домашние мастера, но и профессиональные сантехники.

Для соединений данного типа характерен высокий уровень прочности и надежности – протечки и другие дефекты по месту стыковки обычно не возникают. Смонтированный подобным образом полиэтиленовый трубопровод способен эффективно использоваться почти сто лет. Однако, чтобы достичь такого результата, в процессе работы необходимо неукоснительно соблюдать все рекомендации для обеспечения качественного соединения.
