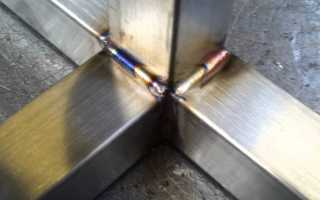

Какие электроды нужны для сварки нержавейки?

Чем варить нержавейку ? Обзор электродов

Нержавеющая сталь всегда была востребованным материалом. И основным ее популярным качеством является полное отсутствие взаимодействия с влагой, то есть, нулевая коррозия металла. Плюс прекрасные внешние данные, конструкция из нержавейки смотрится эстетично без всякого декоративного покрытия. Но этот металл обладает плохой свариваемостью, поэтому рекомендуется использовать для сварки только электроды по нержавейке.

К тому же необходимо учитывать и некоторые особенности материала, которые проявляются в процессе соединения частей конструкции между собой.

• Нержавеющая сталь характеризуется меньшей теплопроводностью, чем другие виды сталей. Поэтому прогревать зону сварки надо дольше, или использовать для этого ток большей величины.
• При соединении толстых заготовок из нержавейки, необходимо между ними оставлять больший зазор, чем при сварке остальных видов сталей. Только так можно сократить количество микротрещин, которые могут появиться.
• В процессе сварки сварочные стержни подвергаются сильному нагреву. Это обусловлено высоким сопротивлением нержавейки сварочным процессам. Поэтому рекомендуется использовать только сварочные электроды для нержавеющей стали.

Вкратце о технологии сварки нержавейки

Есть три основных момента, которые нужно учитывать при сварке заготовок из нержавеющей стали.

1. Сварка заготовок толщиною до 1,5 мм производится по технологии в защитных инертных газах с использованием вольфрамовых неплавящихся электродов. Может использоваться ручной способ, автоматический или полуатоматический.
2. Толщина от 1,5 до 3 мм требует короткодуговой сварки.
3. Сварка деталей с толщиной свыше 3 мм производится электродуговой сваркой, где перенос металла с электрода производится струйно.

Особое внимание необходимо уделить аргонной сварке. Очень важно, чтобы вольфрам не попал в сварочную ванну. Это резко снижает качественные характеристики сварного шва. Поэтому рекомендуется розжиг производить бесконтактным способом или зажигать дугу на угольной или графитовой пластине отдельно, после чего переносить сварочный процесс на детали из нержавеющей стали.

Электроды для нержавейки – марки и виды

Электроды для сварки нержавейки – это огромный список марок. Наибольшее распространение среди сварщиков получили три марки это ЦЛ-11, ОЗЛ-6 и НЖ-13

Эта марка электродов используется для соединения сталей, в которых большое содержание хрома и никеля. К примеру, стали марки 08Х18Н12Т или последняя буква «Б». Именно содержание этих двух металлов создают такое свойство стали, как высокая антикоррозийная стойкость. Поэтому к сварочному шву стальных заготовок этой марки предъявляются достаточно жесткие требования.

Для этого используется ручная сварка при температуре +450С с применением постоянного тока. Обмазка электрода состоит из фтористых компонентов и карбоната. Сварку можно проводить в любом положении кроме вертикального. Преимуществ у шва, сделанного этим электродом по нержавеющей стали много.

• Прочность шва.
• Его пластичность.
• Немалая ударная вязкость.
• Внутри шва не образуются процессы по кристаллизации коррозии.
• Шов получается аккуратным и ровным.
• В процессе проведения сварочных работ не присутствует разбрызгивание металла сварочного стержня.

Этот электрод для сварки нержавеющей стали используется в тех случаях, если соединяемая конструкция будет эксплуатироваться в условиях с высокой температурой – до 1000С. При этом все достоинства этой марки в точности совпадают с предыдущим видом. Сварку проводят только постоянным током.

Электроды по нержавейке этой марки используются для соединения деталей из пищевой стали. Практика так же показала, что расходники данного типа прекрасно варят заготовки не только сплавов, где присутствуют хром и никель, но и с участием в сплаве молибдена.

И еще несколько популярных марок.

• ЗИО-8 используется для соединения жаростойких нержавеющих сталей. Обмазка – основная, варить можно постоянным током, полярность – обратная. Способ сварки – любой (нижний, верхний, вертикальный).
• ЭФ400/10У используется, когда надо сварить заготовки из нержавейки аустенитного класса. Обычно детали из такого металла используют в агрессивных средах жидкого типа, в которых температура поднимается до +350С.
• НИИ-48Г. Это универсальный электрод, который применяется для сваривания ответственных конструкций из специальных и низколегированных сталей. Имеет основной вид покрытия. Режим сварки: ток – постоянный, полярность – обратная. Положение электрода – любое.
• ОЛЗ-17У. Применяются для ручной электродуговой сварки нержавеющих сталей, которые работают в средах, где используется фосфорная или серная кислота. Варить можно в любых положениях, кроме вертикального сверху вниз. Ток – постоянный, полярность – обратная. Сварочный процесс этим электродом требователен к чистоте сварных кромок. Особое внимание свариванию деталей большой толщины, где необходимо проводить двустороннюю разделку сварных кромок.
• ЭА. У этой марки достаточно широкий модельный ряд. Но практически все они рекомендованы для проведения сварки ответственных конструкций, которые собираются из легированных сталей высокой прочности. После использования электродов по нержавейке этой маркировки обработка шва не требуется. Сваривание необходимо проводить короткой дугой.

Большой популярностью среди профессионалов пользуются электроды для сварки нержавеющей стали от шведской компании ESAB.

1. ОК 61.30 – универсальная модель, в которой углерод содержится в небольших количествах. Легкий поджиг (даже повторный), шов получается ровным, шлак отделяется от металла легко. Обмазка – рудно-кислая. Можно варить переменным током или постоянным (полярность – прямая). Пространственное положение электрода – любое, кроме сверху вниз.
2. ОК 61.35 используется для сваривания ответственных конструкций, которые будут эксплуатироваться при перепаде температур от -196С до +400С. Часто его применяют для сварки трубопроводов разного назначения. Обмазка – основная. Ток – постоянный, полярность – прямая.
3. ОК 67.45. Электрод двойного назначения. То есть, может использоваться для соединения нержавеющих сталей и применяться в процессе наплавки металлов с ограниченной свариваемостью. Проходит в качестве первого слоя, далее на полученный шов наплавляются металлы износостойкого типа. Шов из такого электрода прекрасно переносит трение и высокие температуры, легко поддается обработке.
4. ОК 63.30 – это электрод общетехнического назначения, то есть универсальный. Используется для сварки почти всех марок нержавеющих сталей.

Внимание! Все вышеописанные электроды перед сварочным процессом должны пройти прокалку. Правда, у каждой марки свой температурный режим.

Полезные советы

Несколько рекомендаций от профессионалов.

• Если температурный режим сварочного процесса повышается более +500С, то высока вероятность, что на участке сварного шва появятся трещины кристаллизационного типа. А это сильно ослабит прочность и надежность конструкции.
• В диапазоне температурного режима сварки от +350С до +500С показатель пластичности сплава снижается, что обязательно приведет к хрупкости металла.
• Чтобы качество сварного соединения было высоким, нужно предварительно нагреть заготовки из нержавейки до +1200С, после чего охладить их естественным способом. Длительность охлаждения – 3 часа.
• Оптимально, если сам сварочный процесс проводить быстро. Нельзя подвергать нержавейку длительному нагреву. Если сварка проводится послойно, то рекомендуется каждый нанесенный слой охлаждать до +100С до нанесения последующего слоя.
• Если до нанесения основного слоя свариваемого металла необходимо провести прихватку двух заготовок, то расстояние между ними лучше сократить. Идеальный вариант, если прихватки будут длинными.

При правильной сварке нержавейки выбору электрода нужно уделять не меньше внимания чем подбору режима сваривания и выбору самого аппарата.

Особенности электродов для сварки изделий из нержавеющей стали

Нержавеющая сталь – материал, который используется для изготовления различных деталей. Какие электроды по нержавейке использовать и как осуществить сварку этого материала знают опытные сварщики, которым приходилось с ним работать. В этой статье мы рассмотрим можно ли сварить нержавейку и какие электроды для сварки нержавеющей стали используются.

Особенности нержавейки

Методика работы с нержавеющей сталью не схожа с обычной. Это обусловлено тем, что нержавейка более устойчива к коррозийным процессам, именно поэтому практически все изделия, выполненные из нержавейки, находятся под давлением и с водой. Многие начинающие сварщики сталкиваются с тем, что после того, как шов застывает на нем образуются течи. Для того, чтобы понять, как заварить поврежденный участок в домашних условиях, необходимо знать физические свойства металла.

Главная характеристика нержавеющей стали — высокий коэффициент расширения, именно поэтому при нагреве дистанция между молекулами становится больше, чем у других металлов. Когда она остывает, изделие начинает стягиваться до своих исходных параметров. Посторонний материал, который входит в состав шва и имеет коэффициент расширения намного ниже, будет постоянно рваться, в итоге будут появляться микротрещины, из-за которых и будет происходить течь. Очень важно подобрать сварочные электроды для нержавеющей стали, благодаря которым будет налажен контакт между основным и присадочным металлом.

Многие пользователи постоянно задаются вопросом: можно ли заварить нержавейку, ведь характерной чертой этого материала считается низкий температурный режим плавления. Мощный нагрев от электрической дуги приводит к перегреву участка соединения и все легирующие элементы, обеспечивающие защиту от ржавления, тут же выгорают и лишаются своих свойств.

Совет! Чтобы не допустить такой ситуации необходимо максимально точно подобрать режимы работы сварки и вести шов в шахматном порядке, дабы не допустить местного перегрева.

Еще одна трудность, которая может возникнуть, в процессе сварки деталей из нержавеющей стали, — это реакция углерода на попадание кислорода в сварочную ванну. Если такое случится, то неизбежно начнет образовываться газ на поверхности кристаллизующегося шва и в итоге появятся крупные поры. В такой ситуации заварить нержавейку вы никак не сможете. Для того, чтобы не допустить такого негативного процесса, очень важно позаботиться о защите сварочной ванны от влияния внешней среды. Для этого применяется специальный защитный газ или обмазка электродов.

Оборудование

Для создания надежного и прочного соединения очень часто применяются инверторы. Работают такие аппараты от напряжения 220 В. Сами они — достаточно компактные и удобные.

За счет того, что электрический ток преобразуется в несколько ступеней, с выходом высокочастотного переменного напряжения, присадочный материал вплавляется намного лучше, что способствует формированию более ровных и качественных швов.

Благодаря своей невысокой цене они занимают лидирующие позиции среди сварочного оборудования.

Сварка нержавеющей стали может выполняться любой моделью выпускаемых сегодня инверторов. Для выполнения сварочной работы дома может использоваться самый простой аппарат инверторного типа.

Можно даже использовать самодельный агрегат, главное, чтобы его технические и эксплуатационные характеристики соответствовали магазинным аналогам.

Очень важно для инвертора задать верные и точные настройки, которые будут подходить для толщины конкретного изделия. Непосредственно перед началом работы свариваемое изделие должно быть хорошо очищено от загрязнений, масла и т.д.

Если вам необходимо сваривать инвертором тонкий металл (1-2мм), то делать зазор не нужно. Наоборот, необходимо вплотную свети концы соединения один к одному, и выполнить прихватки. Если толщина окончаний соединений превышает 4 мм, то нужно разделать кромки под углом 45 градусов. Так вы обеспечите хорошее проплавление и заполнение присадочным металлом зоны соприкосновения. Разделку можно осуществить посредством «болгарки» или напильника. Также необходимо сделать зазор в 1-2 мм между пластинами, только так раскаленный металл сможет стекать до самого основания шва.

Учитывая физико-термические свойства металла наиболее пригодными будут следующие режимы и диаметры электродов.

Применяемые электроды

Многие пользователи задаются вопросом: можно ли варить нержавейку простым электродом? Все дело в том, что такой способ сварки возможен, но при малейших недочетах работы возможен негативный исход. Это обусловлено разностью материалов, соединенных в участке сварки (нержавеющая сталь основного металла и стержень электрода из низкоуглеродистой нелегированной стали), которая приводит к внутреннему напряжению в зоне непосредственно возле шва. Когда поверхность будет остывать, вы можете слышать щелчки, которые являются знаком образования микротрещин. Именно поэтому сварка нержавейки обычным электродом чревата тем, что шов будет течь и не подойдет для отопительной системы, расширительных баков и емкостей под давлением. А также подобное соединение очень быстро поржавеет. Именно поэтому, отвечая на вопрос: можно ли варить нержавейку обычным электродом, специалисты дают говорят, что такой способ возможен, однако обязательно стоит учесть все вышеописанные моменты.

Для того, чтобы разобраться какие электроды для сварки нержавейки нужны, сколько их должно быть и какая марка является наиболее подходящей, надо не забывать о тепловом коэффициенте металла. Важно подобрать стержни электродов, состав которых будет таким же, что и у свариваемых изделий.

Таким образом вы сможете обеспечить хорошее взаимодействие основного и присадочного материалов без образования дефектов.

Очень часто для сварки нержавейки используются плавящиеся штучные электроды, именно поэтому материал изготовления должен обладать рядом свойств:

• в первую очередь, он должен быть устойчивым к термической ползучести,
• во-вторых температурное расширение должно быть невысоким,
• еще один немаловажный показатель – это повышенная упругость,
• и последняя характеристика – это высокая износоустойчивость и теплопроводность.

Таким образом, исходя из этого критерия, многие специалисты используют электроды для сварки нержавейки следующих марок:

Электроды по нержавеющей стали АНЖР-1 и АНЖР-2 используются в том случае, когда непосредственно перед сваркой не нужно прогревать изделия, а также по окончании работы их не придется обрабатывать термическим составом.

Если вы используете штучные электроды, которые специально предназначены для сварки нержавеющей стали, то здесь стоит быть очень осторожным, поскольку слой остывающего шлака, который образуется в процессе сварки, может просто отскакивать с поверхности шва.

Попадание частиц горячего шлака на кожу может стать причиной ожога.

Самыми популярными электродами, которые применяются для соединения изделий из нержавейки, являются электроды с маркировкой ЦЛ-11. Внешняя сторона их покрыта составом, выполненным из карбонатов и соединений фтора. Они нашли активное применение и при сварке сталей хромоникелевой группы (12Х118Н10Т и 9Т, 08Х18Н12Б и Т). Применяя электроды данной марки вы значительно снизите риск образования межкристаллитной коррозии у таких сплавов.

технические характеристики электродов

Электроды этой марки обладают рядом достоинств:

• расплавленный металл разбрызгивается в минимальных количествах,
• при соблюдении технологии, шов получается ровный, прочный и хорошо вязкий,
• готовое соединение очень пластичное,
• риск появления трещин в сварном шве сведен к минимуму.

Так же очень популярны электроды ОЗЛ-6 и НЖ-13. Первые наиболее пригодны в случае, когда сварка производится в окислительной среде и при высоких температурных режимах (до 1000 °С). Электроды с маркировкой НЖ-13 хорошо зарекомендовали себя при сварочных работах, связанных с изделиями пищевой нержавеющей стали и сплавов, относящихся к хромоникелевой и хромоникелемолибденовой категориям.

Преимущества электродов ОЗЛ-6:

• разбрызгивается очень маленькое количество расплавленного металла,
• образующееся соединение является жароустойчивым,
• шов не подвластен появлению коррозии.

В отличие от изделий марки ЦЛ-11, электроды ОЗЛ-6 запрещено использовать для формирования сварных швов, которые размещены в вертикальном положении.

Помимо электродов известных отечественных производителей, опытные сварщики применяют изделия для сварки нержавейки ESAB.

Самые популярные марки электродов эсаб, которыми можно варить нержавейку: ОК 61.30; ОК 61.35; ОК 63.30; ОК 67.45.

Также достаточно часто используются сварочные электроды по нержавейке ЦЛ-11 Монолит.

Для того, чтобы получилось надежное и качественное соединение, важно подобрать правильные электроды для нержавейки. Помните, что сварочные электроды по нержавейке должны обладать всеми необходимыми свойствами, а сама работа должна выполняться в полном соответствии с требованиями, иначе качество шва будет под сомнением.

Какие марки электродов применяют при сварке нержавейки?

Сварка стали нержавеющего типа представляет собой достаточно трудоёмкий процесс, который связан с особенностями структуры материала. Электроды по нержавейке позволяют получать надёжные, прочные, однородные сварные швы. Предназначены соединения нержавеющих конструкций, механизмов.

Упаковка электродов для сварки нержавейки

Свойства нержавейки

Нержавейка имеет низкий коэффициент проводимости тепла. Поэтому во время сварных работ требуется прогрев локальной области для формирования равномерного шва. Чтобы добиться требуемых технических характеристик, нужно на сварочном аппарате устанавливать токи большой величины.

Чтобы не допустить перегрева или окалин, требуется при стыковке деталей делать увеличенный зазор, чем в случае сваривания стальных заготовок. Шов воспринимает значительные деформационные нагрузки в процессе остывания, за счёт чего основные конструктивные элементы сохраняют геометрию.

Электрод для сварки со специально подобранным составом под конкретные сплавы позволяет избегать перегрева основного стержня. То есть сопротивление металлов примерно совпадает, за счёт чего процесс перегрева отсутствует.

Методы сварки

Технологии, в которых допустимо применение сварочных электродов для конструкций из нержавеющей стали:

• импульсно-дуговая для приваривания конструктивных элементов толщиной менее 0,1 мм, требуется применение электродов для сварки с определённым составом покрытия;
• короткодуговая для приваривания конструкций, толщина которых составляет менее 3 мм;
• плазменная – универсальный метод позволяющий сваривать нержавейку любых составов;
• струйная дуговая – используется для соединения крупных деталей с подводом плавящейся проволоки.

Сварщик самостоятельно должен подбирать электроды в зависимости от толщины соединяемых заготовок, их состава, а также особенности эксплуатации сварных конструкций.

Рекомендации по сварке:

• если перегревать металл выше +500 0 С, то растёт вероятность появления кристаллизационных трещин;
• при прогреве нержавейки в диапазоне +350 0 С — +500 0 С наступает охрупчивание детали, что может привести к потере прочностных свойств;
• получение качественного сварного шва гарантировано при прогреве заготовки до +1200 0 С с последующим охлаждением в течение 180 минут;
• длительный прогрев нержавеющей стали не рекомендуется, так как она частично теряет свои свойства;
• при послойной наварке необходимо каждый предыдущий слой доводить до +100 0 С;
• для схватывания двух конструкционных элементов нужно уменьшить зазор между ними.

Сварка нержавейки в большинстве случаев проводится в защитной газовой атмосфере. При выборе состава покрытия электрода требуется учёт его толщины, прочности, свойств.

При формировании шва не нужно резко перемещать электрод вдоль поверхности. Обычно в результате неправильных действий могут возникать внутри него деформации, трещины или другие дефекты, а также формироваться окислы.

Важно придерживаться следующих правил:

• недопустимо проникновение в сварную ванну вольфрама или соединений на его основе, для этого дуга зажигается отдельно;
• шов следует защитить струёй аргона.

Важность применения специализированных электродов

Использовать электроды для нержавейки важно по следующим причинам:

• при повышенных температурах теряются антикоррозионные свойства, а состав обмазки позволяет их сохранить;
• в результате малого коэффициента расширения могут возникать внутренние напряжения или деформации внутри швов либо в соединяемых конструкциях;
• из-за низкой теплопроводности сложно равномерно прогревать металл.

От правильности выбора температурного режима полностью зависит, насколько сварной шов будет соответствовать необходимым техническим характеристикам. При прогреве сталь деформируется и велика вероятность появления межкристаллической коррозии. Специальные составы покрытий позволяют предотвратить такие негативные последствия.

Маркировка и типы электродов

Наиболее распространённые электроды по свариванию нержавейки имеют следующие маркировки:

• ЦЛ-11;
• ОЗЛ-6;
• НЖ-13.

Остальные марки электродов для сварки деталей из нержавейки менее популярны по причине узости применения, высокой стоимости или технических параметров.

Маркированные электроды для сварки нержавейки

ЦЛ-11 – электроды для сварки хромоникелевой нержавейки при +450 0 С. Преимущества сварных швов:

• несклонность к кристаллизационным коррозионным процессам;
• однородность наплавляемого слоя;
• в процессе сваривания не образуются брызги расплавленного металла.

ОЗЛ-6 – электроды, применяемые для сварки нержавеющей стали, которую предполагается эксплуатировать в условиях повышенных температур до +1000 0 С. Преимущества идентичны ЦЛ-11.

НЖ-13 – марка электродов по свариванию нержавейки, применяемой в пищевой промышленности, сплавов на основе никеля, хрома, молибдена. Используются для формирования швов, которые предполагается эксплуатировать при температуре окружающей среды до +350 0 С.

Другие марки

Существуют также и другие маркировки электродов по нержавейке, которые также позволяют получать надёжные швы:

1. ЗИО-8 используются для соединения жаростойких нержавеющих сталей. Выпускаются со стандартной по составу обмазкой, позволяющей проводить работы на постоянном или переменном токе.
2. НИИ-48Г имеют универсальное применение, можно сваривать стали низколегированного класса. Расположение относительно поверхности допускается любое удобное.
3. ОЛЗ-17У применяют для сталей, которые предполагается эксплуатировать в химически активных средах.
4. ЭА для сваривания конструкционных элементов из стальных сплавов высоколегированных марок. Рекомендуется применять при короткодуговой сварке.
5. ОК 63.30 – электроды для сварки нержавейки любой марки.

Для сохранения коррозионностойких свойств нужно использовать способ холодной сварки. Он позволяет предотвратить образование карбидов на основе хрома или железа.

Какими электродами варить нержавейку

Нержавеющая сталь – сплавы особого рода. Они содержат повышенное количество легирующих элементов (хрома, молибдена, никеля и других – в зависимости от марки), что придает материалу специальные свойства. Первое и общее – высокая стойкость к коррозии. Второе – жаростойкость, антикоррозийная устойчивость в условиях высоких температур и агрессивных сред. Третье – жаропрочность, способность сохранять свои механические свойства при очень высоких температурах. Поэтому такие стали требуют при сварке ММА применения специальных материалов. Чем это обусловлено и какие электроды по нержавейке используются в таких случаях – об этом речь далее.

Особенности нержавеющих сталей

Значительное количество никеля или хрома задает материалу ключевые характеристики – в зависимости от назначения. Небольшие процентные доли титана, марганца, магния и других металлов позволяют улучшить их технологические показатели. Однако в целом для всей нержавейки характерна плохая свариваемость. Факторы, которые ее обуславливают:

• Низкая (в сравнении с углеродистыми сталями меньше в 2 раза) теплопроводность. Из-за этого проплавление металла происходит гораздо быстрее, поэтому силу тока следует уменьшать на 15–20%.

• Коэффициент расширения выше, чем у других сталей. В процессе сварки происходит растягивание металла, при остывании – стягивание. Если свариваются разнородные стали, второй металл с меньшим аналогичным коэффициентом оставляет микротрещины в зоне соединения.

• Появление межкристаллитной коррозии – в случае, если нержавейка нагревается до температуры 500°С и выше. Это резко снижает антикоррозионные качества металла.

Все перечисленные факторы обуславливают то, что ММА сварка по нержавейке выполняется только специальными электродами с обмазкой основного типа при точно подобранном сварочном режиме. Обычные стержни с обмазкой используются только в крайних случаях и исключительно в быту – для изделий, рассчитанных на минимальные нагрузки.

Каким током варить при ММА?

Для работ может быть использован как переменный (трансформаторный), так и постоянный (инверторный) ток, в зависимости от условий работ, наличия оборудования, выбора электродов.

• На постоянном токе. Оптимальный вариант, поскольку инвертор позволяет в точности подобрать все параметры для качественной сварки. Количество разбрыгиваемого металла – минимально. Получают ровный прочный шов. Минус – высокая стоимость оборудования.

• На переменном токе. Преимущество – гораздо меньшая цена сварочной техники. Опытный сварщик получает не менее качественный шов. Однако объем разбрызгиваемого металла, как правило, больше. Несколько выше и расход используемых электродов.

Оба варианта сегодня повсеместно используются в промышленном масштабе. В зависимости от способа выбирают те или иные специальные электроды.

Какими электродами варить нержавейку инвертором?

Сварка изделий выполняется постоянным током обратной полярности. Наиболее часто используемые электропроводники:

• ЦЛ-11 – универсальная, повсеместно используемая марка. Хорошо подходит для сталей 12Х18Н9Т, 08Х18Н12Т, 12Х18Н10Т, 08Х18Н12Б и других. Позволяет получить очень стойкий к межкристаллитной коррозии шов.
• НЖ-13 – хорошо варит по сталям с высоким содержанием не только хрома или никеля, но и молибдена. Один из лучших вариантов для соединения деталей (труб и т. д.) из пищевой нержавейки.

Также для ручной дуговой сварки инвертором используются марки: ОЗЛ-17У (для сталей, рассчитанных на работу в условиях высокоагрессивных сред), НИИ-48Г, ЗИО-8 (для жаростойких сталей).

Сварка нержавейки переменным током

Качественный сварной шов можно получить и с использованием трансформаторов. Наиболее востребованные марки электродов в этом случае:

• ОЗЛ-14;
• ОЗЛ-14А;
• Н-48;
• ЦТ-50;
• ЭА-400;
• ЛЭЗ-8;
• АНВ-36.

Среди зарубежных аналогов широко используется продукция ESAB, марки: ОК 61.30 (возможна работа с деталями разной толщины), ОК 63.20 (позволяют варить тонкостенные трубы).

Как приварить нержавейку к нержавейке электродом

Расскажем, как приварить нержавейку к металлу электродом на примере инверторной сварки. Для начала на аппарате задаются нужные параметры – толщина детали, диаметр стержня, сила тока. В соответствующем порядке это:

• 1,5 мм – d 2 мм – 40–60 А;
• 3 мм – d 3 мм – 75–85 А;
• 4 мм – d 3 мм – 90–100 А;
• 6 мм – d 4 мм – 140–150 А.

Далее порядок действий таков:

1. поверхность соединения на детали обязательно зачищается металлической щеткой.
2. для лучшего проплавления (при толщине от 4 мм) напильником или болгаркой разделываются кромки.
3. при соединении тонкостенных изделий (до 2 мм) предварительно выполняются прихватки.
4. при большой (от 7 мм) толщине зона соединения предварительно прогревается до 150 ⁰C.
5. путем легкого дотрагивания до металла активируется электрод и поджигается дуга.
6. металл сваривается на короткой дуге.
7. по завершении сварки делается «замок» во избежание появления свищей и трещин.
8. изделие должно остыть (не менее 5 минут).

Затем молотком (путем легкого постукивания) удаляется оставшаяся шлаковая корка. Также возможна зачистка железной щеткой.

Какими электродами варить нержавейку с черным металлом

У нержавеющих и черных сталей, а также чугуна разная структура металла, разный коэффициент расширения, что требует при сварке соблюдения ряда условий. Следует учитывать их свариваемость – способность образовывать качественные неразъемные соединения в принципе. Необходимо знать и химический состав металлов. От этого зависит выбор сварочных материалов.

Как правило, для сварки используются электроды из высоколегированных сталей:

• ОЗЛ-25Б – для соединения черных металлов и жаропрочных сталей;
• НИАТ-5 – для аустенитных сталей;
• ЦТ-28 – для соединения с черным металлом сталей с большой долей никеля.

В случае, если опознать химический состав не представляется возможным, могут быть использованы электроды ОЗЛ-312. В данном случае ММА – лишь один из способов соединения таких металлов. Также широко используются неплавящиеся вольфрамовые стержни и сварка в газовой (аргоновой) среде.

Электроды по нержавейке производства МЭЗ

Широкий ассортимент электродов по нержавейке выпускает наш Магнитогорский электродный завод. По доступным ценам вы можете купить на сайте материалы для ММА-сварки по нержавеющим сталям. Стоимость определяется маркой изделий и материалом покрытия. В ассортименте – сварочные материалы для коррозионностойких (в том числе жаропрочных и жаростойких) сталей и сплавов, высокое качество которых подтверждено сертификатами.

Электроды по нержавейки

Сварка изделий с помощью нержавейки – достаточно трудоемкий и сложный процесс, электроды по нержавейке подбираются с учетом конструктивных особенностей материала. В этой статье вы сможете узнать, как правильно варить нержавейку, на какие моменты следует обращать внимание и какие сварочные электроды нужно выбрать.

Почему выбор электродов настолько важен

Нержавеющая сталь считается достаточно популярным материалом, используемым при создании какого-либо оборудования или запчастей. Такой материал обладает высокими антикоррозийными свойствами, а также теплопроводностью в два раза ниже, чем углеродистые сплавы. Именно поэтому, выбор электродов для нержавейки должен основываться на:

• Коэффициенте нелинейного расширения;
• Теплопроводности;
• Потере антикоррозийных свойств.

Разберем по пунктам, что влияет на саму нержавейку. Нелинейное сопротивление – несколько ниже, чем у других металлов. Поэтому, при работе с прочными и плотными деталями чаще всего оставляют небольшой зазор. В противном случае, металл деформируется.

Теплопроводность. При сваривании деталей используется сила тока примерно на двадцать процентов ниже, чем для легированных деталей. Это объясняется тем, что нержавейка обладает низкой теплопроводностью.

В процессе сварочных работ, обязательно теряются антикоррозийные свойства. При сварке образовывается карбид железа и хром, которые влияют на это свойство. Чтобы сохранить антикоррозийные особенности нержавейки, нужно использовать холодный метод сварки.

Следует учитывать, при непрофессиональном методе сварки или неверном выборе температурного режима, материал в любом случае деформируется. Специалисты называют подобные явления – межкристаллистной коррозией. Выбор электродов играет важнейшую роль, при создании каких-либо деталей, изделий и прочего.

Выбор электродов

Несмотря на агрессивную среду, выход всегда можно найти. Современные производители стараются создать наиболее приемлемые составы для покрытия электродов. Это необходимо для того, чтобы они образовывали прочные сварочные швы. Особое внимание уделяется шлаку, который образовывается при сгорании основы.

Электроды по нержавейке обязательно должны хорошо зажигаться и активно гореть при сварочной дуге. Также они должны равномерно расплавляться и создавать ровный шов. После окончания – легко удаляться с поверхности.

Для сварки используются такие электроды, с покрытием:

1. Рутиловые;
2. Основные;
3. С повышенной степенью наплавки;
4. Специальные

Самыми популярными разновидностями среди электродов по нержавейки считаются : ЦТ-15, ЦЛ-11, ОЗЛ-6, НЖ-13. Также могут применяться различные типы ЦЛ. Резкие перепады температур и давления не страшны для таких стержней электродов.

ЦЛ-11. Основное покрытие. Имеет общетехническое назначение. Для сварки сталей марок типа 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 08Х18Н12Б, AISI 321, 347 и им подобных, эксплуатирующихся при температурах до 350°C когда к металлу сварного шва предъявляются требования стойкости к межкристаллитной коррозии. Электроды ЦЛ-11 производятся на заводе ЭСАБ-СВЭЛ в Санкт-Петербурге.

ОЗЛ-6. Основное покрытие. Для сварки литья и проката из жаростойких сталей типа 20Х23Н13, 20Х23Н18. Производятся на заводе ЭСАБ-СВЭЛ в Санкт-Петербурге.

ЭА-400/10У — электрод для сварки оборудования из коррозионностойких стали аустенитного класса марок 08Х18Н10Т, 08Х18Н10Т-ВД, 12Х18Н10Т, 08Х18Н12Т, 08Х18Н13М2Т, 10Х17Н13М2Т, 10Х17Н13М3Т, Х18Н22В2Т2, AISI 318, 321, 347. Тип — основной.

НЖ-13. Осовное покр. Предназначены для сварки оборудования из коррозионно-стойких хромоникелемолибденовых сталей марок 10Х17Н13М2Т, 10Х17Н13М3Т, 08Х21Н6М2Т и им подобных, работающего при температуре до 350°С, когда к металлу шва предъявляют требования стойкости к межкристаллитной коррозии.

ЦТ-15. Основной тип электродов. П редназначены для сварки узлов конструкций из хромоникелевых сталей марок Х20Н12Т-Л, Х16Н13Б, 12Х18Н9Т, 12Х18Н12Т и им подобных, работающих при температуре 570-650°С и высоком давлении, а также для сварки сталей тех же марок, когда к металлу шва предъявляют жесткие требования стойкости к межкристаллитной коррозии.

Марки электродов ESAB для нержавейки

ОК 63.30. Универсальный электрод с очень низким содержанием углерода. Свари и рутиловым покрытием. Свариваемые стали: 03Х17Н14М2, 10Х17Н13МЗТ, 316 Российский аналог — АНВ-26.

ОК 63.41. Рутиловый, кислотостойкий и высокопроизводительный.

ОК 61.35. С основным покрытием. Для сварки конструкций из нержавеющих сталей 03Х18Н10, 08Х18Н10Т, AISI 304L, 321, 347 и им подобных, работающих при температурах от -196 до +400°C. Подходит хорошо для сварки трубопроводов.

ОК 63.20. Электрод с специальным покрытием. Свариваемые стали: 03Х17Н14М2, 10Х17Н13МЗТ, 316 и т.п.
Российские аналоги: ОЗЛ-20, АНВ-17, НИАТ-1. Разработан для сварки тонкостенных труб.

Основные технологии и разновидности

Помимо основных требований к электродам, существует несколько способов, которые чаще всего используют для сваривания листового или нержавейки другого типа. На качество сварки влияет множество факторов, которые влияют на дальнейшую эксплуатацию материала и возможность обработки различными методами. Поэтому, каждый, кто планирует использовать нержавейку должен знать основные особенности стали и её главные отличия от углеродистой.

Варить нержавейку можно различными методами, но самым популярным и используемым для материала средней плотности, остается сваривание в среде газов. Для такого метода используется вольфрамовый электрод, с минимальной способностью к плавлению. Таким методом можно варить нержавеющую сталь для разных задач. Например, создание трубопровода из стали или различных деталей, где применима нержавейка.

В зависимости от технического оснащения и требований, сварка электродом может выполняться ручным, автоматическим и полуавтоматическим методами.

Также можно использовать и плавящиеся электроды. Они дополнительно покрываются специальными веществами или же применить проволоку с высокой степенью легирования. Для такой разновидности, подбираются отдельные методы сваривания:

• Импульсно-дуговая;
• Короткодуговая;
• Струйная дуговая;
• Плазменная

Все они отличаются определенными свойствами. Например, первый вариант используется для тонких поверхностей — расчет идет на десятые миллиметра. Дуговая, напротив, используется для средних листов, толщиной до трех миллиметров. Плазменная, в свою очередь, является универсальным способом сваривания нержавейки.

Подготовка к сварке

Технология сваривания зависит от специалиста, который выполняет подобные работы. Подобрав верный электрод, нужно дополнительно подготовить будущий материал для сваривания. В первую очередь, это обезжиривание материала.

Сам процесс сваривания нержавейки в домашних и специальных условиях различается методами. При его выборе, стоит опираться на основные характеристики материала, его толщину и прочность. Сварка в атмосфере газов считается стандартной и применима практически в любом случае. Она может выполняться в автоматическим, полуавтоматическим и ручном режиме. Но есть одна особенность, при которой используется только электродуговая – толщина листа нержавеющей стали более, чем три миллиметра.

Стоит обратить внимание, на такую особенность сваривания нержавейки – не нужно делать резких движений. Чаще всего это применимо при стандартном сваривании, но с нержавеющим материалом так поступать не стоит. Это становится причиной разрушения созданного шва и окислению. Подобные процессы полностью убивают защитную среду самого материала и пагубно влияют на эксплуатацию материала. Дополнительно стоит учитывать:

• Нельзя, чтобы вольфрам проникал в сварочную ванную с электродом. В таком случае, говорить о надежности шва не имеет смысла. Чтобы избежать его проникновения, следует зажигать дугу отдельно, на других графитовых или угольных пластиках;
• Аргоновой струей лучше всего защитить шов с обратной стороны. Это требования стало достаточно популярно в последнее время.

Основной вопрос о том, каким же электродом варить нержавейку остается ещё открытым. Чтобы создать действительно качественный, шов нужно использовать:

• Электрод с высокими показателями ползучести;
• Малыми показателями температурного расширения;
• Высокой износоустойчивостью и теплопроводностью;
• Повышенными значениями упругости

При выборе электрода решающее значение имеет именно марка нержавеющей стали. В зависимости от её типа, используются популярные марки, указанные выше.

Этапы сваривания

Работать с таким материалом должен только профессионал. Это трудоемкая работа, которая помогает добиться результата, при котором соединение должно быть похоже на основной металл. Для этого тщательно зачищают места сварки с помощью обезжиривателя (может выступать ацетон или растворитель).

В качестве сварочного аппарата может использоваться инвектор. Такой аппарат удобен для транспортировки и питается прямо от сети. Под действием электрики, образуется сварочная дуга для сваривания металла.

Стоит учитывать, что применимые температуры не должны быть выше нормы. Если не придерживаться стандартных правил, электрод может попросту сгореть или шов будет недостаточно плотным.

При сварке, самая основная проблемы в том, что он обладает достаточно высоким сопротивлением.

Особенность электродов – низкая проводимость тепла.

Это считается одной из проблем, являющаяся причиной их разрушения. Происходит это из-за того, что используется ток слишком большого напряжения. Для максимальной прочности шва используется холодный метод. Если в состав входит никель или хром, то охлаждать можно с помощью воды. В других случаях, отлично подойдет – обдув воздуха или прокладка из меди.

Перед тем, как приступить к работе, следует подобрать электроды по нержавейке, а также правильно настроить ток. Чтобы не произошло залипание – очень аккуратно подносят к металлу электрод. Клемму массы подключают к материалу, после чего к работе приступает дуга. Электрод подносят под углом и держат несколько секунд. Окалину следует убрать с помощью молотка и зашлифовать поверхность кругами. Готовое изделие помещают в ванну с раствором кислоты. Только она способна полностью удалить слой оксида.

Предотвращение дефектов и дополнительная информация

Перед тем, как начать сварку – обязательно подготавливают заготовки по ГОСТ. Процедура должна полностью соответствовать всем требованиям безопасности, а также выполняться строго по правилам. Отклонение от технологии влечет за собой дефектные изделия, несчастные случаи и много другое.

Чтобы предотвратить образование дефектов при сваривании, следует:

• Не перегревать металл шва и основное изделие;
• Сварка выполняется короткой дугой. Исключены различные колебания;
• Для теплоотвода используются специальные пластины;
• Многопроходное соединение применяется в том случае, если лист или заготовка обладают слишком большой толщиной.

В ходе работ, нужно обратить внимание на тот факт, что температуры более +500 ведут к образованию кристаллических трещин. Они ослабляют конструкцию и снижают её пластические свойства. К тому же, лучше всего пользоваться рекомендациями, указанными ниже:

• между прихватами лучше всего снизить промежутки к минимуму;
• перед началом работ, лучше всего раскалить деталь, а уже после охладить с помощью холодного воздуха;
• конструкцию нельзя подвергать воздействию тепла извне, поэтому желательно варить максимально быстро. Лучше сделать несколько поочередных проходов.

Используя правильный электрод для нержавейки и проверенный метод сваривания, можно создать надежное изделие со всеми качествами нержавеющей стали.
