Сварка чугуна электродом по нержавейке

Сварка чугуна электродами

Чугун – сплав железа и углерода (содержание превышает 2,11-2,14%), в состав которого входят примеси: кремний (не более 3%), марганец (до 1%), сера, фосфор и легирующие добавки: хром, никель, ванадий, алюминий, магний и другие. Без специальных добавок и термической обработки чугун обладает низкими прочностью, твердостью и пластичностью.

• Сложности при сварке чугуна
• Подготовка чугуна к сварке
• Способы сварки чугуна
  • Холодная сварка чугуна специальными электродами
    • Видео
  • Сварка чугуна простыми электродами (по стали)
  • Сварка чугуна неплавящимися электродами
  • Сварка чугуна покрытыми электродами
• Электроды для наплавки чугуна

Углерод может присутствовать в сплаве в виде цеменита и графита. В зависимости от доли данных веществ в составе, можно выделить несколько видов чугуна.

Некоторые из них поддаются обработке методом сваривания, другие – нет. Для каждого вида сплавов существует определенные марки электродов. Далее мы рассмотрим сварка какого чугуна электродами выполняется в различных ситуациях.

Белый чугун характеризуется тем, что весь углерод присутствует в сплаве в виде цеменита. Этот вид обладает высокой твердостью, не подлежит обработке режущим инструментом.

Большая часть или весь углерод присутствуют в сером чугуне в виде графита. Данный вид хорошо поддается обработке; обладает высокими литейными свойствами, благодаря которым активно используется в качестве материала для литья. Сварка серого чугуна электродом ОЗЧ-2 выполняется постоянным током обратной полярностью. Также для данного вида предназначены марки ОЗЧ-4 и ОЗЧ-6, ОЗЖН-2, МНЧ-2.

Ковкий чугун является результатом отливки и термообработки белого чугуна с образованием хлопьевидного графита; используется при производстве автомобилей, тракторов и сельскохозяйственных машин. Электроды, предназначенные для работы с ковким сплавом: ОЗЧ-2 и 6, МНЧ-2, ЦЧ-4. Сваривание осуществляется постоянным током, полярность при сварке чугуна – обратная.

В половинчатом чугуне углерод присутствует в двух видах: графит и цеменит; применяется при изготовлении деталей, эксплуатирующихся в условиях повышенной износостойкости.

Высокопрочный чугун содержит шаровидный графит, который образуется в процессе кристаллизации; используется для производства ответственных деталей в машиностроении, а также для нефте- и газопроводов, труб водоснабжения.

В статье мы рассмотрим, как варить электродами по чугуну в зависимости от применяемого способа соединения.

Сложности при сварке чугуна

Прежде чем, приступать к работе исполнителю необходимо учесть особенности сварки чугуна электродами. Данные специфические черты обусловлены уникальными свойствами чугуна.

Одним из главных недостатков чугуна является плохая свариваемость, которая обусловлена следующими факторами:

плохая соединяемость чугуна методом сварки объясняется его химической структурой и свойствами;

На фото: пора в сварочном валике

Несмотря на данные трудности и особенности, исполнителю любого уровня по силам получить качественное и надежное соединение. Для этого необходимо верно подобрать расходные материалы. О том, какие электроды для сварки чугуна выбрать мы расскажем далее.

Подготовка чугуна к сварке

Прежде чем варить чугун электродом, необходимо произвести подготовительные процедуры. Хрупкость сплава и трудности в удалении загрязнений с его поверхности требуют тщательной подготовки к сварочному процессу.

Трещины, имеющие на поверхности изделий, нужно разделать на всю длину с достаточным для качественной проварки углом разделки и засверлить по краям. Если трещины не засверлены, то их необходимо вырезать, а концы трещины можно закруглить.

Рабочую зону следует очистить от посторонних включений с помощью болгарки, металлической щетки или наждачной бумаги. Зачистку также можно произвести пескоструйным способом. Масло удаляется с помощью растворителей. Сильные загрязнения рекомендуется удалять пламенем горелки.

Способы сварки чугуна

Выделяют три метода сварки чугуна, в зависимости от температуры предварительного подогрева изделий:

Горячая сварка является основным и наиболее “правильным” способом. Перед свариванием заготовки прогревают до температуры в 600-650°C.

Полугорячая сварка подразумевает нагревание чугунных деталей до температуры 300-350°C.

Холодная сварка не предусматривает нагрев рабочих изделий.

Применяя различные виды сварки чугуна – виды электродов при этом также разнятся. Независимо от выбранного исполнителем способа, следует четко следовать правилам и рекомендациям. Тому, как правильно варить чугун электродами различного вида и посвящена данная статья.

Холодная сварка чугуна специальными электродами

Электроды сварочные МНЧ-2.

Холодная сварка проста и удобна в исполнении. Соединение осуществляется с применением специальных электродов, содержащих никель и/или медь. Существует достаточно много специальных стержней подобного типа. Наиболее популярными марками, изготовленными отечественными производителями, являются:

• основу электродов ОЗЧ-2 и ОЗЧ-6 составляет медный стержень, покрытый обмазкой, в состав которой входит железный порошок;
• никелевые и железно-никелевые расходники ОЗЖН-1, ОЗЧ-3, ОЗЧ-4, с помощью которых проводится сварка чугуна постоянным током.
• железно-медно-никелевые МНЧ-2. Сварка чугуна электродами мнч 2 позволяет получить высокотехнологичный шов, обладающий коррозионностойкостью в жидких агрессивных средах и горячих газах. Данная марка обладает достаточно высокой стоимостью, поэтому используется, в основном, при реализации ответственных работ и в тех случаях, когда к соединению предъявляются жесткие требования относительно качества.

Видео

Или посмотрите презентацию холодной сварки чугуна электродом Zeller 855. Это действительно очень хорошие электроды, но дорого стоят и трудно купить.

О том, как варить чугун электродами по чугуну, будет рассказано далее.

Сварка всеми перечисленными марками электродов выполняется с помощью постоянного тока. Чтобы определить, какой полярностью варить чугун, следует ознакомиться с техническими характеристиками расходников, все марки которых у нас собраны на соответствующей странице.

Сварка чугуна простыми электродами (по стали)

Сваривание чугуна обычными стальными электродами не обеспечивает хорошего качества шва. Применяются расходники подобного типа ввиду их доступности и небольшой стоимости. Чтобы уменьшить отрицательные последствия применения стальных электродов, необходимо использовать специальные прутки ЦЧ-4. Эта марка является одной из самых популярных и востребованных у сварщиков.

Поэтому важно знать, как правильно варить чугун электродами ЦЧ-4. Данная марка предназначена для наплавки первых плакирующих слоев с последующим продолжением сварочного процесса обычными материалами (на картинке). Кроме этого, ЦЧ-4 подойдут как для горячей, так и для холодной сварки чугуна, заделки дефектов и соединения стали с чугуном.

Сварочные электроды «УОНИ-13/55» в упаковке.

При сваривании чугуна электродами общего назначения самым слабым местом является – околошовная зона у границы сплавления. Данная зона характеризуется хрупкостью и наличием трещин. Эти дефекты часто приводят к отслаиванию наплавленного слоя от основного металла. Чтобы этого избежать, необходимо использовать стальные шпильки или болты.

Шпильки имеют резьбу и ввертываются в свариваемую поверхность. Из размеры зависят от толщины рабочего изделия. Существуют рекомендации относительно размеров шпилек:

• диаметр должен составлять 0,3-0,4 толщины детали, но не более 12 мм;
• глубина ввертывания – 1,5 диаметра шпильки, но не больше половины толщины свариваемых изделий;
• высота выступающей части шпильки – 0,75-1,2 ее диаметра.

Шпильки располагаются в скошенные кромки деталей в шахматном порядке на расстоянии в 4-6 диаметра.

Выступающие части шпилек обвариваются по периметру, постепенно заполняя шов. В первую очередь осуществляется сварка всех шпилек кольцевыми швами с помощью электродов, диаметр которых составляет 3 мм. Применяется напряжение малой величины. Сваривание производится вразброс, чтобы избежать сильного перегрева. После вокруг места сварки накладывают кольцевые швы, пока вся поверхность не будет покрыта слоем наплавленного металла.

Мы надеемся, что приведение здесь вышеперечисленных правил и рекомендаций позволит сориентироваться, как варить электродами правильно по чугуну, и успешно выполнить работы.
[ads-pc-3][ads-mob-3]

Сварка чугуна неплавящимися электродами

Чугун можно сваривать различными видами неплавящихся электродов: вольфрамовые, угольные или графитовые. Литые чугунные или специальные присадочные прутки, содержащие никель, алюминий, меди и другие металлы, используются в качестве присадочного материала. Для защиты сварочной зоны применяются инертные газы, чаще всего, аргон или флюсы, основным компонентом которого является бура. Наибольшей популярностью пользуется технология AC TIG – сварка вольфрамовым электродом с применением переменного тока в среде аргона.

Сварка чугуна покрытыми электродами

Чугунные электроды – специальные материалы для исправления дефектов чугунного литья, которые представляют собой литые круглые прутки с покрытием различного состава. В большинстве случаев соединение осуществляется на постоянном токе, но возможно и использование переменного. Величина тока определяется из расчета 50-60 А на 1 мм. электрода.

Качество шва, полученного в результате холодной сварки чугунными электродами, отличается неоднородностью. Поэтому следует выполнять полугорячее сваривание.

Как правильно варить чугун электродами, видео представлено далее.

Ознакомившись со всем спектром информации, исполнитель сможет выбрать лучший электрод по чугуну.

Электроды для наплавки чугуна

Наиболее распространенными марками электродов для наплавки чугуна различных видов являются:

• МНЧ-2;
• ОЗЖН;
• ОЗЧ-2;
• ЦЧ-4.

Наплавка чугуна электродами т 590 также гарантирует получение качественного соединения. Данная марка широко применяется в различных сферах деятельности, для работы с разными конструкциями и деталями. Доступная цена стержней Т-590 делает эти расходники такими популярными у мастеров сварочного дела.

Более подробная информация представлена в статье “Наплавка металла: электродом и другие”.

Данная статья поможет каждому исполнителю выяснить, какие лучшие электроды по чугуну.

Особенности сварки изделий из чугуна

Выполнение сварочных работ с металлом не вызывает особых трудностей. А вот когда дело касается сварки чугуна, то с этой задачей может справиться не каждый, особенно если за дело берется любитель.

В данном случае необходимо строго соблюдать технологию подготовки и сварки, иначе материал можно перепалить, что сделает его хрупким или приведет к другим проблемам. Давайте рассмотрим процесс сварки более подробно.

1. Особенности материала
2. Технология сварки электродами
3. Как правильно сваривать чугунные детали?
4. Чем резать?
5. Разделка кромок
6. Марки электродов для сварки
7. Итоги

Особенности материала

Данный материал характеризуется рядом свойств, затрудняющих процесс сваривания, а именно:

• формирование трещин и пор;
• образование каленых структур вследствие обработки;
• тонкие заготовки рассыпаются от перегрева.

В зависимости от состава, материал разделяется на белый и серый. Первые особенно трудно поддаются свариванию из-за своей хрупкости и твердости. С серыми работать значительно легче. Они более податливы обработке.

Мастера, имеющие значительный опыт работы и знающие, как сварить чугун, способны даже по разрезу определить его свариваемость. Мелкодисперсная структура металла является более приближенной к серому. Это значит, что работать с ней легче, чем с материалом имеющим в своем разрезе крупные зерна.

Длительное нахождение материала в масляной или водной среде делает его непригодным к сварке. В связи с этим не каждую деталь можно подготовить должным образом для получения качественного соединения.

Технология сварки чугуна.

В связи с ограниченной свариваемостью подобного металла необходимо принимать во внимание следующие его основные особенности:

• данный материал – жидкотекучий, в связи с чем работать с ним можно только лишь в нижнем положении;
• важно строго соблюдать температурные режимы, иначе можно выпалить углерод и сформировать поры;
• низкая пластичность и неправильные термические нагрузки приводят к развитию напряжений;
• при расплавлении образуются окислы с температурой плавления, превышающей таковую для основного материала.

Одной из основный трудностей, с которыми часто сталкиваются сварщики – формирование трещин в области сварки во время охлаждения изделия.

Указанные особенности этого материала, а также дефекты и недостатки могут доставлять трудности только при несоблюдении технологии сварки.

Существует несколько методов, позволяющих обрабатывать данный металл. Достаточно часто используется горячая сварка чугуна, может также применяться сварка чугуна аргоном или же, например, полуавтоматом.

Каждый из указанных методов обладает своими положительными и отрицательными сторонами. В связи с этим выбор той или иной технологии может меняться в зависимости от поставленной задачи.

Не стоит забывать и про необходимость правильно выбирать электроды по чугуну. Учитывая все тонкости работы с подобным материалом возможно достичь наилучших результатов.

Технология сварки электродами

Сварка чугуна полуавтоматом выполняется в соответствии с маркой материала, его размерами и наличием дефектов. Марка электрода для сварки чугуна выбирается по-разному в каждом конкретном случае.

Например, если используется холодная или горячая сварка чугуна, то выбирают электроды ЦЧ-4. Они используются как подготовка чугуна к сварке и позволяют наплавить 1-2 слоя на изношенную часть детали для последующей наплавки специальными стержнями.

ОЗЧ-2 наиболее часто применяются в ремонте тонкостенных конструкций. Они позволяют заварить чугун, чтобы убрать дефекты литья. МНЧ-2 также используется для устранения дефектов литья.

Сварка чугуна в домашних условиях – задача посильная каждому человеку. Тем не менее важно соблюдать некоторые рекомендации. Также потребуется наличие определенных навыков у того, кто выполняет работу. Если подобная процедура осуществляется впервые, тогда она может получиться не сразу.

При производстве чугуна выдерживается температура на уровне 1200°C – 1500°C. В связи с этим высокотемпературная обработка этого материала не представляется возможной, а его свойства определяются содержанием углерода.

Выделяют два вида выполнения соединения данного материала: холодная и горячая сварка.

Подогрев при сварке чугуна.

В каждом из отмеченных способов технологии сварки чугуна следует руководствоваться следующими правилами:

1. Быстро охлаждать поверхность изделия строго запрещено.
   Если необходимо деталь приварить к металлу, тогда увеличить продолжительность остывания последнего можно, засыпав его песком.
2. В жидком состоянии металл становится текучим, поэтому необходимо применять подформовку.
3. Сварка чугуна ТИГ методом сопряжена с рядом трудностей.
   В частности должно быть обеспечено прочное прилегание шва. К наиболее трудоемким операциям следует отнести процесс соединения неоднородных изделий. В связи с эти в работе следует учитывать параметры каждой детали.

Если необходимо сделать сварку с помощью сварочного аппарата, обычно используются определенные марки электродов, доступные к покупке в строительных магазинах. Также существует и альтернатива стержням в виде сварочной проволоки.

Проволока для сварки чугуна с графитовым стержнем позволяет формировать достаточно надежное соединение.

В независимости от метода, будь то технология сварки аргоном с использованием полуавтомата или ручная дуговая сварка, необходимо придерживаться следующей последовательности действий:

• подготовить поверхность чугунной детали, удалив с нее дефекты механическим или ручным способом;
• определить марку материала;
• использовать способ, позволяющий обеспечить наилучшее соединение, например, в некоторых случаях можно применять металлические шпильки;
• сварочные работы: данный материал можно варить с применением аргонодуговой сварки, но для этого следует соблюдать некоторые условия;
• после завершения работы детали засыпаются песком или другим материалом, не позволяющим изделию быстро остывать.

Если с первым пунктом, указанного выше перечня, все понятно, то второй следует рассмотреть подробнее. Дело в том, что подготовка включает в себя не только механическую обработку, но и определение всех возможных процедур, которые предстоит выполнить в работе.

Сначала рабочий визуально осматривает изделие и по срезу определяет стойкость к термическому воздействию. Исходя из такого визуального осмотра выбираются режимы сварки.

Что касается формирования надежного соединения, то тут можно применить метод с использованием шпилек. Суть отмеченной технологии заключается в том, что в деталь предварительно устанавливаются шпильки, укрепляющие ее.

Количество шпилек зависит от формы и длины соединения. Также в данном случае следует учитывать состав стержня, которым осуществляется соединение. Обычно такие электроды изготавливаются самостоятельно.

Схема наплавки при сварке чугуна.

Далее во время работы важно выполнять следующее условие: в сварочной ванне следует постоянно поддерживать небольшое количество расплавленного материала, а также его равномерное перемешивание в процессе работы.

Также в процессе формирования соединения часто используют присадки. Может понадобиться применение смеси, состоящей из азотнокислого натрия, соды и технической буры.

Если следовать простым правилам, то дуговая сварка не доставит много проблем и, при наличии определенных навыков, будет достаточно проста. Главное правильно выбирать варящие электроды. В некоторых случая стоит отдать предпочтение стержням марки РДС, а в некоторых – ЭСАБ.

Стоит помнить о том, что электросварка наиболее эффективна не только при правильном выборе электродов для чугуна, но и правильном определении марки материала. При наличии должных навыков сваривание и починка радиатора чугунной батареи не будет вызывать никаких проблем.

Как правильно сваривать чугунные детали?

Причиной возникновения подобной ситуации может быть, например, слишком большой размер изделия или же специфическая форма детали.

Осуществляется сварка чугуна электродом с верхним слоем из стали с низким содержанием углерода. Также нередко используются электроды из нержавейки или медные электроды.

При выполнении сварки чугуна электродом в домашних условиях следует иметь ввиду, что применение стержня без покрытия не позволит достичь высокого качества соединения.

Это связано с неоднородным составом наплавленного металла, а именно, в процессе соединения нижние слои будут обогащаться углеродом и станут близки к чугуну, а верхние, наоборот, станут низкоуглеродистыми и более близкими к металлу.

Если правильно варить чугун по технологии холодной сварки, то в процессе работы материал будет закаляться из-за быстрого отвода тепла. В конечном итоге, твердость соединения окажется существенно выше, чем у детали.

Не стоит забывать и об усадке чугуна и стали, так как она у данных материалов сильно различается, поэтому не стоит допускать слишком больших объемов наплавленного материала.

Чем резать?

Необходимость выполнения подобной процедуры чаще всего связана с демонтажем чугунных труб, батарей отопления и других коммуникаций. На первый взгляд может показаться, что выполнение данной работы не вызовет много труда. Тем не менее в Советском Союзе трубы соединяли добротно, поэтому резать их не так уж и просто.

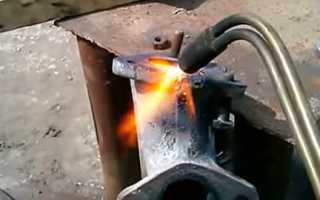

Горячая сварка чугуна.

Аргонная сварка чугуна позволяет формировать надежные соединения этого вещества со многими другими. Например, это может быть сварка чугуна со сталью или алюминием. В любом случае разобрать заваренную конструкцию не просто.

Тут главное правильно выбрать способ резки. Можно использовать хорошо знакомые инструменты, такие как труборез, зубило, лобзик, газовые резаки и так далее.

Каждый приведенный метод обладает своими достоинствами и недостатками. Например, в некоторых случаях можно спокойно обойтись обычным молотком и зубилом. Особенно если технология сварки чугуна была нарушена и сформированное соединение оказалось слабым.

В других случаях лучше использовать более продуктивные механические, а не ручные, инструменты, для которых электродуговая сварка чугуна – не помеха.

Разделка кромок

После того, как были выбраны электроды по чугуну, необходимо подготовить кромки детали к свариванию. В первую очередь следует позаботиться о чистоте поверхности изделия, о чем уже упоминалось ранее.

Далее, перед тем, как варить чугун электросваркой, следует разделать кромки. Особенно это касается ремонта различных приспособлений. В таких случаях разделка дефектных мест крайне необходима. Она осуществляется с одной или с двух сторон в Х-образной форме.

Сварка стали с чугуном будет более надежной, если перед началом работы сделать наплавку на кромку последнего никелевой присадки. Это позволит сформировать так называемый переходной слой, который положительно скажется на качестве шва.

Конечно же, маркировка электродов по чугуну в данном случае будет отличаться. Подходящими вариантами для соединения со сталью будут стрежни марок ЦЧ-4, ОЗЧ-2.

Марки электродов для сварки

Маркировка электродов по чугуну включает в себя следующие самые распространенные варианты: МНЧ-2, ЦЧ-4, ОЗЧ-2, ОЗЖН. Существуют и другие обозначения, например, т590. Эта марка электрода по чугуну также способна обеспечить качественное соединение.

Электроды для сварки чугуна выбираются в зависимости от решаемой задачи. Например, уже упоминалось о том, что соединение со сталью лучше осуществлять с помощью ЦЧ-4.

В холодной сварке лучше работать стержнями с покрытием. Присадка должна отвечать по составу марке самого чугуна, ведь в зависимости от количества углерода в железе свойства материала будут меняться.

Стоит отметить, что не только сварочные электроды для чугуна дают наилучший результат. Приемлемого качества можно добиться и с использованием УОНИ-13/55.

Тем не менее сварка чугуна инвертором данными стержнями требует определённой осторожности, так как чрезмерный нагрев может привести к формированию трещин в области термического воздействия.

Итоги

Сварка изделий из чугуна может стать проблемой для любого новичка. Тем не менее достаточно следовать нескольким несложным правилам и соблюдать технологию рабочего процесса, и тогда сваренное соединение будет обладать хорошим качеством и надежностью.

Как варить чугун

Чугун широко применяется в различных областях человеческой деятельности. Из него делается множество бытовых изделий, в т. ч. сантехническое оборудование. Монтаж и ремонт металлоконструкций требует надежного соединения, для чего используются различные технологии. Сварка чугуна электродом является одним из самых популярных способов, но для ее качественного проведения необходимо знание особенностей процесса.

1. Что такое чугун?
2. Особенности сварки чугуна
3. Как правильно заваривать чугун
4. Технология и способы сварки
5. Особенности сварки в домашних условиях инвертором
6. Правильный выбор электродов для сварки чугуна
7. Почему чугун может не свариться, как надо
8. Причины дефектов
9. Исправление ошибок
10. Техника безопасности

Что такое чугун?

Как и сталь, чугун представляет собой сплав железа с углеродом, но содержание последнего компонента в его составе превышает 2,14 % и может доходить до 6,65 %. Кроме того, отмечаются примеси в виде кремния, марганца, серы и фосфора, а также легирующие добавки (хром, никель, магний и т. п.). Металл обладает высокой прочностью, но повышенное содержание углерода приводит к низкой пластичности и отсутствию ковкости. Из-за этого чугун сложно сваривать.

Особенности сварки чугуна

В зависимости от того, в каком виде присутствует углерод, чугун подразделяется на несколько видов:

1. Белый чугун. В нем углерод содержится в виде цементита. Он отличается высокой твердостью, не поддается обработке режущими инструментами. Его крайне трудно варить.
2. Серый чугун. Он содержит углерод в форме графита. Сплав достаточно легко поддается обработке. При сварке чугуна электродом в домашних условиях с инвертором обеспечивается надежное соединение.
3. Ковкий тип. Он получается путем специальной обработки белого чугуна с преобразованием углерода в форму хлопьевидного графита. Этот сплав активно используется в машиностроении. Сварить его можно специальными электродами.
4. Половинчатый чугун. Содержит углерод в обеих формах — цементит и графит. Применяется для изготовления изделий повышенной износоустойчивостью.
5. Высокопрочный чугун. В нем углерод имеет шаровидную форму, приобретаемую в процессе кристаллизации. Применяется металл для особо ответственной продукции, в т. ч. труб.

Последние 2 типа сплава поддаются сварке электродом, но требуют особый подход. Сварочная технология разных типов чугуна существенно различается, что необходимо учитывать при работе.

Сварка чугуна связана со следующими сложностями:

1. Некоторые составляющие сплава легко окисляются при расплавлении с образованием тугоплавких оксидов. Они приводят к неоднородности сварного шва и появлению непроваренных участков.
2. При быстром охлаждении околошовной зоны формируется цементит, который в последующем не поддается механической обработке.
3. Чугунный расплав обладает повышенной текучестью, что затрудняет формирование шва и удержание в сварочной ванне.
4. Любой неравномерный прогрев и охлаждение сварочной зоны ведет к растрескиванию металла.
5. При расплавлении чугуна выделяются газы, способные вызвать появление пор в сварном шве.

Как правильно заваривать чугун

Особые свойства металла вызывают повышенные требования к осуществлению сварочного процесса. Правильный подход обязывает к проведению тщательной подготовки. Рабочая зона должна быть хорошо очищена от любых загрязнений. Используются: болгарка, металлические щетки, «наждачка». Масляные пятна удаляются растворителями. При сильном загрязнении применяются горелки или пескоструйный аппарат.

Частое явление — трещины на поверхности по краям чугунных изделий. К их заделке необходим особый подход. Трещины разделываются и очищаются на всю длину для полноценного заполнения расплавом. При необходимости заготовки засверливаются по краям, а торцы разделываются под нужным для сварки углом.

Чугун можно заваривать несколькими способами, и важно правильно выбрать оптимальный вариант.

Технология и способы сварки

Выделяется 3 основных способа сварки чугуна в зависимости от предварительного нагрева:

1. Горячий метод. Перед сваркой детали нагреваются до 600-680 °С, что повышает пластичность металла и снижает риск растрескивания. Такая техника идеально подходит для производственных условий, где имеются специальные печи. В доме подобный нагрев обеспечить крайне сложно, да и опасно.
2. Полугорячая технология. Металл предварительно нагревается до 320-360 °С. Разогрев производится специальными фенами. В домашних условиях способ осуществить трудно, но при наличии отдельной мастерской можно провести процесс.
3. Холодная сварка. Это наиболее распространенная методика для работ дома. Предварительный разогрев не производится или не превышает 60–80 °С. При этом способе придется учитывать все сложности работы с чугуном.

При выборе метода необходимо учитывать безопасность, тип металла и наличие необходимого оборудования.

Особенности сварки в домашних условиях инвертором

Для электросварки в домашних условиях можно использовать обычный инвертор или специальный домашний полуавтомат. Наиболее распространенный способ — холодная сварка электродами, когда в качестве источника тока используется инвертор. При подключении аппарата устанавливается обратная полярность. Он включается на минимальную мощность для данного типа электрода. Сварка производится короткими швами длиной 40–50 мм.

Применяется 2 способа обеспечения прочности сварного шва:

1. Сварка со шпильками. Как правило, используются стальные шпильки диаметром до 0,4 толщины чугунной заготовки. Они вставляются в просверленные по краям отверстия. Вылет их не превышает 4–5 мм, а шаг установки — до 5 диаметров. На начальном этапе выступающая часть обваривается вокруг, а расплав заполняет шов. Затем, металл проваривается от шпильки к шпильке, формируя кольцевой шов. Постепенно вся поверхность в месте соединения должна равномерно заполниться наплавляемым металлом.
2. Многослойная сварка. После тщательной подготовки кромок заготовок и формирования фасок, детали стыкуется и начинается послойное формирование сварного шва. После нанесение первого слоя осуществляется его тщательная проковка молотком. Затем, процедура повторяется со вторым слоем, и т. д. Если должны вариться плоские заготовки, то после наложения каждого слоя детали переворачиваются и слой накладывается на обратной стороне.

Правильный выбор электродов для сварки чугуна

Для сварки чугуна могут использоваться разные электроды:

1. МНЧ2. Это универсальный электрод, который можно использовать практически для всех типов чугуна. Его можно применять для соединения заготовок и направки металла для заполнения трещин, и иных дефектов. Применяется только с инверторами постоянного тока и обратной полярности. Ориентация электродов в пространстве не ограничивается.
2. ОЗЧ2. Эти электроды подходят для серого и ковкого типа чугуна. Их можно использовать при холодном методе. Важно помнить, что они применяются в нижнем и вертикальном положении.
3. ЦЧК. Можно использовать в холодной и горячей технологии, но только в нижнем положении. Возможно применение в аппаратах переменного тока, но на максимально высоком напряжении.
4. ОЗЖН1. Электрод применяется только при холодной сварке серого и высокопрочного чугуна. С его помощью можно варить массивные детали. Положение при работе — нижнее или вертикальное.
5. ОК9218. Электроды можно применять только при нагреве заготовок. Возможно применение источников постоянного и переменного тока, но они очень чувствительны к правильности установки режимов.

Маркировка электродов дает нужную информация Буква «Ч» указывает на исключительное применение для чугуна, а «Н» и «М» — на наличие в их составе никеля и меди, соответственно. Выбор электродов определяется маркой чугуна. При проведении наплавки сварке массивных изделий рекомендуются электроды с обмазкой.

Выбор силы тока в зависимости от марки электрода.

Почему чугун может не свариться, как надо

Чугун относится к трудносвариваемым металлам, а потому качество сварки зависит от многих факторов. При несоблюдении режимов и неправильном выборе расходных материалов процесс может пойти не так, как задумано. Это, прежде всего, низкая прочность соединения, неоднородность сварного шва, наличие непроваренных участков, некачественный внешний вид.

Причины дефектов

Выделяются такие основные причины некачественной сварки:

1. Образование пластинчатого графита в сером чугуне, который при растягивающих напряжениях вызывает появление холодных трещин.
2. Нарушение температурных режимов (перегрев и слишком быстрое охлаждение) ведет к образованию горячих трещин.
3. Быстрая кристаллизация приводит к образованию пор в сварном шве за счет выделения водорода, азота, водяного пара, оксида углерода.
4. Чрезмерная скорость формирования сварного шва способны привести к появлению непроваренных участков.
5. Чрезмерный нагрев металла, чаще всего, приводит к появлению дефектов. Расплав просто вытекает из сварочной ванны при слишком длительном процессе. Своевременные остановки позволяют избежать перегрева.

Исправление ошибок

Если при визуальном осмотре или с помощью специальных методик контроля качества выявлены существенные дефекты, то ошибку надо исправить. Основной способ — заполнение дефектов путем наплавления. Некачественный шов надо максимально обработать болгаркой и металлической щеткой. Особо обрабатываются трещины. Для наплавления используются электроды МНЧ-2, ОЗЖН, ОЗЧ-2, ЦЧ-4, Т-590. Перед процедурой желательно предварительно прогреть сваренное место до максимально возможно температуры для повышения пластичности металла.

Можно использовать простой и дешевый способ. Стальная проволока марки Св-08 (Сс-08А) обматывается тонкой медной проволокой и погружается в жидкое стекло. Ею можно обмотать место некачественного стыка, после чего осуществить заваривание путем ее расплавления электродом.

Техника безопасности

При проведении сварки в домашних условиях необходимо соблюдать правила техники безопасности:

• обязательная проверка технического состояния аппарата, применение только стандартного оборудования;
• использование обязательных средств индивидуальной защиты: маска сварщика, защитные очки, плотная одежда, закрывающая все участки тела;
• хорошая вентиляция рабочей зоны;
• наличие рядом огнетушителя и аптечки со средствами от ожогов;
• достаточное освещение рабочей зоны.

Если сварку проводит человек с недостаточным опытом, то необходимо присутствие помощника или наблюдателя. Необходимо предусмотреть все меры от непредвиденных ситуаций.

Чугун считается трудносвариваемым металлом, но большинство марок, используемых в быту, поддаются сварке в домашних условиях. Качественное соединение обеспечивает сварка электродами с применением инвертора. Для этого необходимо соблюдать режимы и правильно подбирать расходные материалы.

Какие виды электродов выбрать для сварки чугуна в домашних условиях?

Чугунные детали встречаются в промышленности и быту. При соединении деталей применяют электроды для сварки чугуна. Для того чтобы получить соединение высокого качества необходимо знать технологический процесс и требования безопасности.

Электроды для сварки чугуна

Можно ли варить чугун?

Мастера могут определить свойство свариваемости чугуна по разрезу. Если на срезе выявляют, что материал имеет мелкозернистую структуру, то соединение деталей не вызовет трудности. Однако, если материал на срезе имеет крупную структуру, то при сварке необходимо применять дополнительное оборудование и комплектующие. Непригодным к обработке считается чугун, который длительное время подвергался воздействию влаги, масла, а также кислой среды.

Чугун представляет собой металл с ограниченной свариваемостью, при соединении деталей учитывают следующие особенности материала:

• при сварке заготовки устанавливают в горизонтальном, нижнем положении, так как металл жидкотекучий;
• соблюдают температурный режим, при нарушении в месте шва могут образовываться дефекты;
• в результате превышения температур, а также низкой текучести чугуна могут увеличиваться внутренние напряжения в месте сварного шва;
• при плавлении металл образует оксиды, которые расплавляются при высоких значениях.

На сварном шве при остывании могут появляться трещины. Для предотвращения такого явления рекомендуется соблюдать технологию.

Особенности сварки чугуна

У металла есть характеристики, которые оказывают влияние на процесс соединения:

• быстрое охлаждение приводит к появлению на поверхности шва чугуна белого типа, который не обрабатывается, а также саморазрушается;
• превышение допустимой температуры обработки приводит к микротрещинам в сварочном шве;
• при горении электрической дуги в ванне образуются избыточные газы, из-за которых шов получается пористый;
• при формировании могут появляться трудности, расплавленный металл может вытекать из сварочной ванны;
• в составе материала присутствует кремний, при его взаимодействии с кислородом получается тугоплавкий оксид, шов будет непроваренный.

В результате соединения чугунных деталей могут проявляться трудности, но это не делает сварку металла менее распространенной. Она применяется для обработки возможного брака после литейного производства, а также при изготовлении сложных конструкций. характеристики материала требуют применения приспособлений и комплектующих (электроды и проволока), от которых зависит качество соединения.

Соединение чугунной трубы сваркой

Технология сварки чугуна

При наличии дополнительного подогрева, а также его отсутствия и величины температуры сварочной ванны выделяют три способа сварки чугуна электродами:

• горячая;
• полугорячая;
• холодная.

Горячая

Применяется в промышленном производстве. Деталь разогревают до температуры 650°С, чего трудно добиться в домашних условиях, так как необходимо иметь специальное оборудование. В результате избегают появления разрушений в месте сварочного шва.

При обработке следует равномерно разогревать заготовки. В результате различия температуры места соединения и основного металла может произойти разлом. Перед работой детали закрепляют, что помогает уменьшить внутренние напряжения при разогреве. Запрещается превышать показание 750°С, это приводит к плавлению материала.

Полугорячая

Применяется в промышленном производстве и частной мастерской. Нагрев не превышает 450°С.

Холодная

Мастер не проводит предварительный нагрев детали. При отсутствии аппаратов, а также для штучного ремонта и разовой обработки применяется холодная сварка. Однако соединение, выполненное таким способом, имеет низкое качество.

Какими электродами варить?

• проволока из легированных сталей;
• из углеродистого материала;
• чугунные прутки;
• медные прутки, а также изготовленные и сплавов.

Стальные электроды покрываются смесью, содержащей ферросилиций. С его применением мастер может получить на месте соединения деталей серый чугун, который отличается от аналогов полезными характеристиками. Данный тип электродов используют для соединения деталей, которые не подвержены повышенным нагрузкам при эксплуатации.

Марки электродов для сварки чугуна:

1. ЭМЧС. Сердечник электрода содержит сталь с низким уровнем углерода. Поверх сердцевины находится покрытие, состоящее из нескольких слоев, при этом каждый из них обеспечивает защиту сварной ванны, образует газ, улучшает свойства металла. Данный вид электродов не требует предварительного нагрева чугунных деталей, толщина которых не должна превышать 10 мм.
2. ЦЧ4. Считается обычным электродом. Сердечник покрывают веществом, которое при эксплуатации вступает в химическую реакцию с углеродом и образует карбиды, не вступающие во взаимодействия с железом.
3. МНЧ-1. Сердечник состоит из сплавов меди и цинка. Шов при этом получают высокого качества, он не подвергается разрушению, легко обрабатывается. В месте шва снижается количество растворенного углерода.
4. Чугунные. Изготавливают двух видов: углекислый барий и карборунд которые смешивают с раствором жидкого стекла.

Комплектующие выполняют из комплекса стержней:

• медно-железный сплав, покрытый железным порошком;
• медные, покрытые проволокой из стали;
• медные, покрытые жестью.

При выборе комплектующих ориентируются на толщину металла, величину тока, а также требование к шву.

Виды электродов для сварки

Как приварить чугун?

Перед соединением деталей необходимо подготовить место сварного шва. При помощи шлифовальной машинки снимают металла, затем стык протирают для обезжиривания. При наличии на кромке дефектов их полностью удаляют. Детали закрепляют и прогревают при необходимости.

Сварка чугуна электродом в домашних условиях выполняется при соблюдении следующих условий:

• клеммы подключают в обратной последовательности;
• номинальная мощность устанавливается в соответствии размерами металла;
• один сварной шов не превышает 50 мм;
• для предотвращения критического нагрева чугуна рекомендуется прерывать электрическую дугу, как при соединении обычными электродами.

Соблюдение требований безопасности и условий технологического процесса позволяет мастеру получить шов высокого качества, место соединения в дальнейшем не разрушится.

Варим чугун электродом

В случае протечки автомобильного коллектора или трещины в трубе из чугуна обращаются за помощью к сварщику. Но в отличие от низкоуглеродистых сталей, чугун сваривается гораздо хуже. Частыми дефектами выступают поры на поверхности шва, а после проведения сварочных работ можно услышать потрескивание изделия, которое свидетельствует об образовании микротрещин в околошовной зоне. В промышленных условиях этот металл, с высоким содержание углерода, соединяют с предварительной подготовкой изделия, подогревая материал индукционными токами, и обеспечивая его плавное остывание. Но как решить проблему в быту? Сварка чугуна электродом в домашних условиях осуществляется обычным инвертором. Получить качественное соединение возможно, правильно подготовив поверхность изделия и верно выбрав режимы сварки.

Как варить чугун дома

В домашних условиях сваривать чугун можно инвертором или трансформатором, работа которого дополнена преобразователем, выдающем на держатель постоянный ток. Это содействует качественному проплавлению основного металла, и уменьшает брызги при горении дуги.

Сварочный процесс, выполняемый в гараже или во дворе, можно провести двумя способами. Если требуется заварить трещину в коллекторе или устранить раковину на изделии, то можно воспользоваться холодным методом. Это означает проведение сварочных работ без предварительного подогрева металла. Дефектное место очищается от окислов и грязи. Если трещина узкая (менее 1 мм ширины), то необходимо запилить ее тонким диском болгарки. Это позволит глубже затечь расплавленному металлу, и усилит структуру шва. Холодный метод применяется на не ответственных соединениях, которые после восстановления не будут испытывать серьезных нагрузок.

В случае ремонтных работ на чугунных шестеренках, где откололся зуб и требуется его наплавка, или при сваривании между собой двух отдельных чугунных деталей, необходим предварительный подогрев изделия до 350 градусов. Этот метод сварки чугуна называется полугорячим. Свариваемый элемент можно положить в горн с жаром от твердого топлива. Через 20 минут можно его извлечь и начинать сварочные работы.

Альтернативным способом разогрева может послужить паяльная лампа (на керосине), или горелка с пропан-кислородным пламенем. Предварительный подогрев изделия поможет сгладить перепад температур между материалом и расплавленным присадочным металлом. Это минимизирует последующее появление трещин, и предотвратит образование цементитов, затрудняющих последующую шлифовку шва. Данный метод используют в тех случаях, когда требуется качественное соединение, способное переносить нагрузки при эксплуатации.

Для получения максимального эффекта от подогрева, необходимо обеспечить и плавное остывание изделия после сварки. В домашних условиях чугунную деталь можно засыпать золой от печи или сухим песком. Пользоваться конструкцией следует только после полного остывания.

Какие выбрать электроды

Для сваривания чугуна инвертором требуются специальные электроды, состав проволоки которых будет хорошо взаимодействовать с основным металлом, и препятствовать выделению углерода и образованию пор. В этом отношении отлично зарекомендовали себя следующие марки:

В их состав добавляется никель и медь, что препятствует высвобождению углерода. Дополнительно, растяжимые свойства этих примесей содействуют более прочному шву, способному переносить нагрузки на разрыв и излом.

Если нет возможности приобрести электроды для сварки чугуна, а ремонтные работы ждать не могут, то их можно изготовить самостоятельно. Для этого, на обычные электроды (Э-46, АНО-21) наматывают медную проволоку. Витки укладывают плотно друг ко другу одним слоем. Начинать намотку необходимо от конца электрода, который будет гореть. Диаметр медной проволоки значения не имеет, и может составлять от 0,5 до 1,0 мм. При горении электрической дуги плавится стержень самого электрода и намотанная медь, а обмазка электрода будет защищать сварочную ванну от внешней среды.

Настройки аппарата

Чтобы качественно заварить изделие из чугуна дома, требуется правильно установить настройки на сварочном аппарате. В зависимости от марки электрода и его диаметра, сила тока на инверторе выставляется по таблице ниже:
