Способы соединения металлических труб без сварки

Как соединить металлические трубы без сварки – советы профессионалов

Чтобы узнать, как соединить металлические трубы без сварки, нужно детально изучить методы соединения данных трубопрокатных материалов. Все дело в том, что трубопроводы являются сложной конструкцией из последовательного соединения трубопрокатного сортамента, измерительного оборудования, задвижек и других деталей, которые предусмотрены в проекте.

Состыковку можно осуществить различными методами. При выборе оптимального решения ориентируются на назначение магистрали и условия ее использования. Также в расчет берут диаметр трубопрокатного сортамента.

При прокладке магистрали метод соединения может быть разным. Часть из них могут быть неразъемными, но демонтаж с последующей повторной сборкой конструкции при этом возможен.

А есть монолитные стыки, которые без разрушения конструкции разобрать не получится. Самую большую популярность среди монолитных стыков завоевала сварка. Но, это далеко не единственный метод, который позволяет соединить участки трубопровода, есть и другие.

Не смотря на высокую популярность пластика, изделия из стали используют до сих пор. Сварное крепление применяется очень часто, но выполнение такого стыка невозможно без специальных знаний и навыков. Поэтому многие стараются использовать варианты, которые позволяют соединить по-другому.

Монтаж при помощью резьбового соединения

О том, как соединить железные трубы без сварки, пойдет речь дальше, а в этой статье можете узнать как правильно произвести сварку оцинкованной трубной продукции. Чтобы произвести состыковку, этот способ является очень распространенным.

Резьбовое соединение может стоять в таких местах магистрали, где условия позволяют выполнять постоянный контроль стыка. Еще при этом должна быть возможность проведения ремонтных работ в случае необходимости.

Чаще всего резьбу накатывают на спецоборудовании, но такую работу можно выполнить самостоятельно.

Она выполняется в такой последовательности:

Отрезают кусок заготовки, на котором предусматривается нужный припуск на резьбовую часть.
Трубу закрепляют на плашкодержатель. В тиски кусок металлической заготовки закрепляют так, чтобы он не прокручивался.
Плашку на конечную часть металлической трубы нужно аккуратно наживить. При этом важно не сделать даже маленького перекоса, в противном случае резьба выйдет кривая, и соединить участки не получиться.
Для удобства работы заготовки рекомендуют смазать машинным маслом.
Когда плашка перестает проворачиваться, то рекомендуют выполнить один проворот в обратном направлении. При этом удалится срезанная стружка, а именно она становится помехой для продвижения вперед.
На участке, проходящем на близком расстоянии к стене, сделать полный оборот при нарезке резьбы можно не всегда. В таких ситуациях рекомендуют использовать плашкодержатель с храповым механизмом.
Чтобы соединение резьбовым способом было надежным, нужно использовать уплотнение. В этих целях применят сантехническую подмотку.
Перед закручиванием резьбового стыка стоит проверить изделия на наличие заусениц и остатков стружки. А само закручивание должно производиться с определенным усилием.

Как соединить без резьбы и сварочных работ

Дальше можно будет узнать, как соединить металлические трубы без сварки и резьбы. Говоря о соединении металлических трубопрокатов, этот способ обойти нельзя, ведь он пользуется большой популярностью при монтажных работах.

Речь пойдет о фланцевых соединениях. Чтобы его выполнить, берут специальные фитинги, которые получили название фланцы. Эти детали оснащают прокладкой из резины. Сам стык выполняют в такой последовательности:

В зоне крепления производится срез. Его выполняют четко перпендикулярно, и при этом не должно быть заусениц. Торцевая фаска здесь не нужна.
На подготовленный срез одевают фланец.
После этого вставляется прокладка из резины, которая должна выходить на 10 см за края среза.
На прокладку одевают фланец. После этого он скрепляется с ответной частью фланца на второй металлической трубе.
Во время закручивания фланцев нельзя перетягивать болты.

Следующим вариантом соединения является муфтовое. Этот метод дает возможность произвести надежный, высокогерметичный стык.

Монтажные работы выполняются в такой последовательности:

Подготовленные к скреплению металлические трубы отрезают на концевых частях. Срез на них следует делать перпендикулярно и следить, чтобы он проходил ровно.
В область соединения прикладывают муфту. Центр соединительного элемента должен размещаться точно по зоне состыковки трубопроката.
На трубах маркером выполняют разметку, она будет указывать положение фитинга.
Смазкой из силикона покрывают конечные части соединения.
В соединительную деталь по показатель метки вставляют одну трубу. После чего, вторую выставляют в одну осевую линию с первой, и только после этого ее крепят с муфтой. Ориентиром при одевании будет проставленная маркером метка.

Практичное и простое соединение труб без применения резьбы и сварки

Для металлического трубопровода необходимо только качественное и надёжное соединение. Недостаточная герметичность системы приводит к низкому давлению в ней, а соответственно, к некоторым неудобствам проживания. Многие хозяева частных домов и квартир знают только самые популярные методы соединения: при помощи сварочного шва или резьбы. Конечно, данные способы наиболее практичны, особенно если под рукой есть необходимый инструмент. Но существуют и другие варианты, как можно соединить металлические трубы между собой.

Основные способы соединения труб и их описание

Прежде чем переходить к непосредственной теме, следует рассмотреть популярные способы соединения металлических или стальных труб. К ним относятся:

Соединение металлических труб посредством сварки. Используется наиболее часто, но имеет ряд отрицательных моментов:
- Высокая стоимость. Сварочное оборудование является достаточно дорогостоящим, и его использование составляет половину стоимости услуг сварщика.
- Высокая сложность применения. Не всегда, но достаточно часто сварщик сталкивается с проблемой, при которой просто не может применить сварку. Например, в тесном помещении или на большой высоте.
- Недостаточная скорость выполнения сварочных работ. Транспортировка и подготовка оборудования занимает много времени, поэтому часто сварщика приходится долго ждать.

Резьбовое соединение. Требуется комплект метчиков и лерок, рассчитанных на большие диаметры труб. Сейчас даже набор маленьких метчиков для легкового автомобиля достаточно дорогой, не говоря уже про водопроводные или газовые трубопроводы. Также не следует забывать о необходимости уплотнения такой разновидности соединений. Периодически уплотнитель следует менять.

Рекомендуем посмотреть видео:

Виды соединений труб без сварки и резьбы

Но если нет под рукой сварочного оборудования или набора метчиков и лерок, то следует использовать следующие способы:

Использовать фитинги для труб. Доступная ценовая политика и хорошее качество делают данные изделия наиболее приемлемыми. Фитинги имеют жёсткую конструкцию, из-за чего плотно и надёжно обхватывают срез труб, не пропуская циркулирующую по системе жидкость. Срок эксплуатации фитинга зависит от его производителя, поэтому лучше всего отдать предпочтение продукции Швейцарии или Франции.
Использовать фланцы. По конструкции фланец напоминает стандартный хомут, по внутренней части которого идёт резиновый уплотнитель. Фланец обладает следующими преимуществами: простота монтажа, низкая стоимость, долговечность.
Применить муфту Гебо. Конструкция муфты Гебо достаточно проста и состоит из трёх колец (зажимного, прижимного и уплотнителя), гайки и самого фланца. Монтаж данного изделия не займёт много времени, если знать точную последовательность установки. Применив муфту Гебо можно достигнуть высокой герметичности соединения. Срок эксплуатации изделия продолжителен, за исключением уплотнительного кольца, которое приходится менять через определённые временные промежутки.
Применить ремонтно-монтажную обойму. Конструктивно данное изделие выполнено в виде двух частей, которые необходимо стянуть посредством болтов. Следует помнить, что ремонтно-монтажная обойма относится к разряду расходных материалов, применяющихся в аварийных ситуациях. Не следует использовать её для длительной эксплуатации.

Вышеперечисленные способы соединений подходят для труб с жёсткой структурой. Это могут быть изделия, выполненные из металла, стали, чугуна или поливинилхлорида. К профильной продукции, при которой не требуется высокая герметичность, следует применять следующие варианты соединений:

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Читать еще: Контактная сварка своими руками из сварочного аппарата

Разновидности фитингов по размерам и применению:

Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Что такое муфта Гебо

Муфтой Гебо называют одностороннюю муфту, в наличии у которой имеются такие элементы как компрессионные кольца и резьбовое соединение. У двухсторонней муфты Гебо компрессионные кольца расположены с обеих сторон.

Конструкция муфты Гебо подразумевает наличие специального углубления для резинового уплотнителя, который и создаёт герметичность соединения . Уплотнитель выполнен в форме конуса, что способствует его проникновению даже в самые недоступные щели при затягивании муфты.

Порядок применения муфты Гебо

Чтобы эксплуатационный срок данного изделия был максимально продолжительным, необходимо знать процесс правильного монтажа, при котором сохранится требуемая герметичность соединения металлических труб.

На обеих трубах следует сделать максимально ровный срез и зачистить его края, избавившись от мелких металлических заусениц. Также удаляется краска или эмаль, до самого металла. Для этого можно использовать мелкую наждачную бумагу или специальный круг для болгарки.
Первой на трубу одевают гайку, которая идёт в комплекте с муфтой. Далее необходимо разместить на трубе конусообразное кольцо, так, чтобы верхняя часть конуса смотрела на гайку.
Вторым одевают прижимное кольцо, за которым идёт уплотнитель. Уплотнитель следует развернуть в сторону фитинга.
Далее следует зажать фитинг так, чтобы при затягивании гайки он не проворачивался. Гайку затянуть так, чтобы осталось 1-2 витка резьбы.

Муфта установлена и следует проверить её на качество, подав воду в систему. При появлении капель жидкости из-под муфты, необходимо немного подтянуть гайку и заново проверить на соединение на герметичность. При повторном появлении влаги, муфту следует снять и повторно зачистить участок под ней.

Основные преимущества муфты Гебо

Муфты Гебо часто используют из-за практичного соотношения ценовой политики и качества изделия. При правильном монтаже, муфта способна прослужить долгие годы, спустя которые достаточно на ней заменить резиновый уплотнительное кольцо и можно заново монтировать на трубопровод.

Также ценится широта применения данного изделия. Как и обыкновенные фитинги, муфта Гебо применяется не только в водопроводах, но и в компрессионных системах. Чтобы выполнить соединение потребуется минимум времени, и при этом не обязательно наличие специального инструмента.

Использование ремонтно-монтажных обойм

Простая в использовании конструкция для труб, которая также достаточно надёжна, не требует резьбы или сварки. Ремонтно-монтажная обойма состоит из двух металлических частей, уплотнителя и 4 стягивающих болтов. К сожалению, использовать обойму в течение длительного временного промежутка не рекомендуют – данная разновидность фитинга предназначена для быстрого устранения аварийных ситуаций.

Для установки обоймы (вместе с зачисткой) не потребуется много времени. Но соединение следует выполнять кропотливо, а после монтажа обязательно проверить его качество.

Последовательность применения ремонтно-монтажной обоймы

Обоймой легко закрыть, например, трещину в трубопроводе без помощи резьбы или сварки. Для соединения двух труб она не подойдёт. Поэтому, после обнаружения трещины, место вокруг неё следует тщательно зачистить с помощью тонкой наждачной бумаги. После зачистки должна образоваться чистая и гладкая поверхность, на которую плотно ляжет уплотнитель.
Далее на повреждённое место одевают резиновый уплотнитель для труб, так, чтобы полностью его закрыть. Малейший зазор приведёт к протеканию жидкости.
Теперь на уплотнитель следует надеть две половины ремонтно-монтажной обоймы и стянуть их с помощью четырёх болтов. Сильно затягивать не надо, чтобы не повредить резьбу.
Пустить жидкость и проверить, достаточно ли герметично соединение. При необходимости, подтянуть болты или гайки.

Простота данного метода делает его очень популярным. Второе положительное качество – ремонтно-монтажная обойма имеет низкую стоимость.

Фланцевое соединение – удобный монтаж и доступная цена

К помощи фланцевого соединения прибегают даже тогда, когда необходимо состыковать пластиковую и металлическую трубу без резьбы или сварки. Данное соединение металлических труб без сварки выполняется с помощью болтов, обладает высокой прочностью и герметичностью.

Конструкция фланца для трубопровода проста: 2 металлических диска, к каждому из которых подходит труба. Между дисками расположен резиновый уплотнитель. Для соединения конструкции предусмотрены болты, на которые с другой стороны одевают гайки.

Такое соединение стальных труб надёжно и долговечно, может эксплуатироваться в течение нескольких десятков лет. Но через определённые временные промежутки (1-3 года), фланец необходимо проводить техническое обслуживание соединения и проверять качество уплотнителя.

Простое соединение металлических труб без применения сварки – лучшие методы для этого

В некоторых ситуациях возникает необходимость соединить металлические трубы без сварки. Это обусловлено отсутствием электрической сети на рабочем месте, невозможностью доставить сварочное оборудование, неопытностью в проведении работ такого типа и т. д. Чтобы соединить металлические магистрали без сварки, потребуются минимальные технические знания и навыки в монтаже трубопроводов.

Классические методы для соединения элементов

Системы горячего, холодного водоснабжения монтируют различными способами. Технологию соединения подбирают, учитывая ряд факторов, таких как наличие специализированного оборудования, места для его использования и т. д. Классические методы соединения:

Сварка. Металлические трубы соединяют путем расплавления их краев. Соединительный шов заполняется металлом. Для стыковки используют электрическую или газовую сварку. Монтаж водопровода таким способом требует специализированного образования и навыков в работе с оборудованием.
Резьбовое соединение. На краях обеих деталей нарезают резьбу. Так удается получить стык, выдерживающий большие нагрузки. Между витками резьбы может просачиваться жидкость или газ. Для герметизации применяют уплотняющие материалы. Их наматывают на каждую деталь.

Для сборки резьбового соединения не требуется специализированного оборудования. Используют гаечные, разводные ключи и инструменты, предназначенные для нарезки резьбы.

Соединения, не требующие сварки

Детали трубопровода соединяют без применения сварочного аппарата. Такой способ позволяет монтировать системы водоснабжения независимо от наличия электрической сети.

Магистрали без сварки соединяют следующим образом:

Фланцами. На краях детали перпендикулярно поверхности расположены выступы. В них изготовлены отверстия для монтажа крепежных элементов. Для стяжки используются болты с гайками. При стыковке металлических труб отверстия совпадают. Болтами плотно притягивают фланцы соседних деталей. Чтобы обеспечить герметичность соединения металлических труб без сварки, между выступами устанавливают уплотнитель.
Муфтами Гебо. Фитинг позволяет зажать трубу необходимого диаметра независимо от состояния ее торцов. Герметичность обеспечивается уплотнительным кольцом. Чтобы соединить металлические трубы без сварки с помощью такого метода, не требуется специализированный инструмент. Достаточно гаечных ключей.
Хомутами. Способ применяется при порыве трубы. Хомут накладывается на поврежденный участок. При стяжке приспособления эластичная прокладка прижимается к месту порыва.
Ремонтными обоймами. Приспособление состоит из двух частей, соединенных резьбовыми крепежными элементами. Герметичность достигается установкой эластичного уплотнителя.
Фитингами. Можно зажать трубу системы водоснабжения независимо от состояния ее торцов.

Способ монтажа подбирают отдельно для каждого случая. Для правильной сборки следует четко соблюдать технологию установки деталей.

Фитинговый метод

Соединить металлические трубы без сварки можно фитингами. Элемент фиксируется на трубопроводе специализированным кольцом. Степень прижима регулируется гайкой.

Производители выпускают фитинги, предусмотренные для монтажа металлических труб. Способ позволяет получить надежный стык, препятствующий утечке. Фитинги монтируют при сборке систем, работающих под давлением. Подбор элемента осуществляют, учитывая область его применения.

По конструкции фитинги разделяют на несколько групп:

Прямоточные с неизменным внутренним диаметром. Пропускная способность трубопровода не меняется.
Коленные. При установке такого фитинга водопровод поворачивает под углом 90 или 45 градусов. Используются для смещения магистрали в вертикальной или горизонтальной плоскости.
Глухие. Имеют одну сторону подключения. Применяются в качестве заглушек для перекрывания патрубков.
Тройные. Имеют три разъема соединения. Используются для разветвления магистрали.
Крестовые. Применяются при стыковке одновременно 4 труб.
Переходные. Диаметр разъемов одной детали отличается. Пропускная способность магистрали изменяется.
Штуцерные. Служат для стыковки металлических труб со шлангами.

Читать еще: Проволока для сварки стали 12х18н10т

Тип фитинга подбирают, учитывая место его установки. Используя зажимные конструкции, можно соединить металлические трубы без сварки.

Муфтовый метод

Изделие представляет собой муфту, диаметр которой больше, чем наружный размер фиксируемой заготовки. Деталь надевают на торец трубопровода и крепят гайкой. Стык уплотняют эластичным кольцом. Оно изготовлено в виде конуса. При зажимании гайки кольцо запрессовывают в пространство между внутренней стенкой муфты и трубой.

Изделие отличается простотой монтажа. Для установки не требуется наличие специализированного оборудования для сварки. Монтировать муфту можно независимо от состояния торца заготовки.

Как устанавливают муфту Гебо

Простота монтажа делает муфту востребованной при устранении аварийных ситуаций. Установить изделие может человек, не имеющий навыков в сборке водопроводных магистралей. Монтаж осуществляется в следующей последовательности:

Край заготовки очищают от коррозии и загрязнений. Это необходимо для наилучшего прилегания уплотнителя. Для очистки используют наждачную бумагу.
На заготовку устанавливают фиксирующую гайку с внутренней резьбой. Следует учесть расположение детали. Гайку монтируют бортиком наружу.
Устанавливают разрезное кольцо. При соединении оно играет роль зажима. По мере надавливания гайкой на кольцо его внутренние поверхности прижимаются к трубе. Так заготовка неподвижно фиксируется.
Монтируют необходимое для прижима уплотнителя кольцо.
Устанавливают эластичное уплотнение и собирают муфту.

При зажимании гайки контролируют усилие, прилагаемое к ключу. Превышение допустимых показателей приведет к нарушению целостности комплектующих. После сборки получают герметичный стык. Так соединяют стальные трубы без сварки.

Соединение с помощью ремонтно-монтажной обоймы

Основная область применения конструкции – это восстановление целостности магистрали после порыва. Используя обойму, герметизируют образовавшееся отверстие.

Конструкция предусматривает наличие двух металлических деталей с отверстиями для крепежных элементов. Сжатие отдельных элементов осуществляется болтами и гайками. Между частями обоймы расположен эластичный уплотнитель.

Трубопровод в месте порыва зачищают наждачной бумагой. Удаляют следы коррозии, лакокрасочные покрытия и загрязнения. Очистка необходима для плотного прилегания эластичного уплотнителя.

На магистраль устанавливают обойму. Перед этим на место повреждения укладывают уплотняющую прокладку. Части обоймы зажимают между собой болтами. Чтобы избежать перекоса, болты затягивают поочередно.

Прижимаясь друг к другу, половинки обоймы придавливают уплотнитель к месту порыва. При этом вероятность возникновения утечки исключается. Ремонтно-монтажную обойму рассматривают как временную меру устранения порыва. Через некоторое время потребуется капитальный ремонт.

Фланцевый метод

Способ применяют при обустройстве магистралей, предназначенных для перемещения жидкости или газа. Соединить металлические трубы без сварки с помощью фланцев сможет человек, имеющий минимальные технические знания. Работа проводится в следующей последовательности:

Элементы располагают фланцами друг к другу. При этом обращают внимание на совпадение отверстий для монтажа болтов.
Между фланцами помещают прокладку. Ее конфигурация должна соответствовать отверстиям на металлических деталях.
Стягивают фланцы болтами. Прокладка исключает вероятность возникновения утечки.

Так удается соединить без сварки металлические магистрали. Чтобы избежать аварийной ситуации, необходимо регулярно осматривать прокладку на предмет целостности.

Соединить две металлические трубы без сварки можно самостоятельно. Существует несколько вариантов сборки. Метод подбирается отдельно для каждого случая. Для монтажа требуется использовать специализированное оборудование.

Соединяли ли вы металлические трубы без применения сварки? Какой метод сборки использовали? Оставляйте комментарии, добавляйте статью в закладки и делитесь ею в социальных сетях.

Также рекомендуем посмотреть подобранные видео по нашей теме.

Зажимные муфты. Монтаж отопления без сварки.

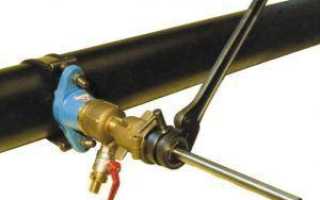

Как врезать отвод без сварки на металлическую трубу для водонагревателя.

Безрезьбовое компрессионное/зажимное соединение GEBO.

Как соединить металлические трубы без сварки: методы, особенности монтажа

Как соединить металлические трубы без сварки.

Во время ремонтных работ водопроводов и канализации в квартирах не всегда применимы стандартные способы соединения деталей. Если труба прилегает к одной из стенки, то сделать резьбовое соединение не удастся. Соединение такой конструкции требует специальные разновидности стыковочных методов труб.

Такими способами можно собирать разные виды трубопроводов, по которым движется газ с нефтью, химические вещества, насыщенный пар. Не применяя сварку, исключаются процессы образования коррозии в местах соединения. Специальные накладки, стягивающие элементы, образуют защиту на участках стыков. Внимание!

Стыковка стальных элементов чаще всего происходит сварочным методом, но такое крепление требует особых знаний и умений, поэтому лучше применять более доступные варианты соединения, которые можно выполнить своими руками.

Классические методы для соединения элементов

К самым распространенным вариантам стыковки трубопрокатов из стали и металла относятся:

1.сварочный метод. Наиболее популярный вариант крепления, который имеет некоторые недостатки:

-сложность во время монтажных работ. Неудобно применять сварочный аппарат в ограниченном пространстве, либо, если высота для проведения сварки лишком большая.

-высокая ценовая политика. Аппарат для сварки стоит дорого, почти столько же стоит, нанять сварщика.

-низкая производительность метода. Времени для подготовки аппарата, его транспортировка тратится много.

2.резьбовой метод. Для соединения труб больших размеров нужно иметь метчики с лерками, их стоимость очень велика. Данные соединения требуют оснащения уплотняющими материалами, который необходимо менять время от времени.

3.муфтовый метод. Цена на муфты находится в высоком ценовом сегменте, особенно, если применяются для труб с большим сечением. Чаще всего их используют во время аварий.

Наиболее доступны и экономным вариантом считается применение разного рода фитингов.

Соединения, не требующие сварки

Способы, не требующие аппарата для сварки, лерки с метчиками:

1.С помощью фитингов. Высокое качество соединений, также низкая цена являются преимуществом для данных изделий. Жесткие фитинги плотно соединяют две металлические трубы, не выпуская жидкость. Самыми надежными в эксплуатации являются немецкие и французские марки.

2.С помощью фланцев. Конструкция фланца похожа на обычный хомут, внутри оснащен с помощью уплотнителя из резины. К плюсам относят: простую сборку, низкую цену, повышенную износостойкость.

3.с помощью муфты Гебо. Муфта имеет простое строение, в основе три кольца: зажимное, прижимное, уплотняющее, также в конструкцию входят гайки с фланцем. Опираясь на инструкцию, можно быстро собрать изделие. Деталь дает гарантию на герметичность стыка, само изделие служит долго, только время от времени следует менять уплотнитель.

4.с помощью обоймы для ремонта и монтажа. Деталь имеет две части, которые стягиваются с помощью болтов. Изделие применяют во время аварий временно.

Данные типы соединений применяют для жестких труб: металлических, чугунных либо стальных, из поливинилхлорида.

Для труб, не требующих плотного соединения, применяют такие виды креплений, как:

1.с помощью краб – системы. В состав конструкции входят болты, скобы и гайки. С помощью гаек стягивают детали. Данной системой стягивают сразу несколько изделий, гарантируя высокую герметичность стыков. Краб – системы имеют разное количество зажимных отверстий.

2.с помощью хомутов. Применимы в любой области. Хомутами стягивают несколько трубопрокатов, качество соединений сравнима со сварочным.

Фитинговый метод

Фитинги имеют много положительных характеристик, многие рекомендуют для соединения конструкции применять этот способ.

Доступные по цене, также практичны, просты в монтаже, отличаются большим сроком службы. С помощью фитингов можно достичь высокого качества соединения, как и сваркой.

Фитинги широко используют для прокладки трубопроводов, также их применяют, чтобы создать компрессионное оборудование либо механизмы газотурбинные, что указывает на возможность применять детали в системах, работающих под давлением.

Какие бывают фитинги:

1.фитинги прямые представляют собой изделия, у которых диаметр не изменяется с двух сторон, то есть применимы для крепления двух идентичных трубопрокатов.

2.переходники предназначены для стыковки труб, имеющих разное сечение. Необходимы, чтобы проводить ремонты трубопроводов старого типа, в которых использованы трубы с разным диаметром.

3.тройники отводят трубы от системы, не требуя сварку с резьбой.

4.крестовины похожи по назначению на тройники, способствую многочисленному ответвлению основной сети.

5.штуцерами соединяют гибкие трубы из металлического материала. Деталь гарантирует герметичную стыковку, при непостоянной структуре труб.

6.заглушки имеют функцию: перекрывать конец трубы.

Фитинги можно применять для соединения элементов, как снаружи здания, так и внутри, следует правильно выбрать материал изготовления.

Муфтовый метод

Муфта Гебо представляет собой деталь в виде односторонней муфты, которая оснащена компрессионными кольцами, резьбой. Если муфта двухсторонняя, то кольца располагаются с двух концов.

Внимание! Конструкцию муфты уплотняют с помощью резинового кольца для герметичности. Уплотняют изделие конусовидной прокладкой, гарантирует проникновение во все щели, когда муфту затягивает.

Как устанавливают муфту Гебо

Во время установки следует опираться на инструкцию:

Читать еще: Экструдер для сварки пластика своими руками

1.с двух сторон трубы делают срез, зачищая края от заусенцев, краски, эмали до металлического изделия. Чистку выполнят посредством наждачной бумаги.

2.в комплекте идет гайка, которую одевают в первую очередь, затем располагают кольцо в форме конуса так, чтобы вершина конуса была направлена на гайку.

3.далее надевают кольцо для прижимания, за ним уплотнитель, который поворачивают по направлению к фитингу.

4.зажимают туго фитинг, чтоб он не сдвигался, но оставалось несколько витков резьбы.

5.тестируют на герметичность соединения, включая воду. Если просочилась вода, то подтягивают гайку, далее опять проверяют. Если герметичность нарушена, то снимают муфту и чистят участок для нее снова.

Плюсы муфтового метода:

2.качество продукции. Правильно проведенные монтажные работы обеспечат долгий срок соединяющей детали, но уплотняющее кольцо надо будет менять периодически.

3.много сфер применения, пригодны, как в водопроводных системах, так и компрессионных.

4.монтаж легкий и занимает мало времени, не требует специального оборудования.

Соединение с помощью ремонтно – монтажной обоймы

Обойма не требует для установки специальных знаний и оборудования. Конструкция надежная, которую устанавливают без сварки с резьбой. Данный тип фитинга используют только в аварийных ситуациях для временного пользования. Представляет собой две части из металлического материала, четыре болта.

1.фитинг не подходит, чтобы соединять трубы, ею удобно закрывать трещину в трубопрокате. При возникновении трещины, посредством наждачной бумаги зачищают участок вокруг нее. Место должно быть чистым и гладким, чтобы уплотнитель хорошо лег.

2.на участок накладывают уплотнитель из резины, закрывая его в полном объеме, потому что небольшой зазор образует новую утечку.

3.сверху уплотнителя надевают обе части обоймы, затягивая болтами.

Внимание! Чрезмерно сильно затягивать не следует, чтобы не сорвать резьбу.

4.провести тест на работу трубы, если понадобиться, то следует подтянуть гайки с болтами.

Метод прост в применении, и является экономным, поэтому его часто используют.

Фланцевый метод

Фланцевым методом соединяют трубы из металла либо пластика без сварки. Стыкуют детали конструкции болтами, метод дает гарантию качества и надежности.

Состоит фланец из двух дисков из металла, к обоим дискам подведена труба. Пространство между дисками уплотняют резиновой прокладкой. Соединяют элементы фланца с помощью болтов и гаек с обратной стороны.

Стыки образуют герметичное соединение, с большим сроком службы. Но периодически, примерно раз в два года, следует проводить технический осмотр стыка, при необходимости делать замену уплотнителя.

Классические методы для соединения металлических труб без сварки

Соединить две металлические трубы без сварки не сложно, если при этом применять разные виды крепления. Такие методы подойдут для ремонта и монтажа разных коммуникаций. Бессварочные соединения не требуют особых умений, но при этом они такие же прочные, герметичные.

Классические методы для соединения элементов

Чтобы соединить две металлические трубы без сварки, обычно применяют:

Сварку. Электродом (проволокой) оплавляют место стыка – так получается намертво соединить две металлические трубы. Герметичности швов добиваются покрытием из расплавленного металла. Для сварки используется газовое, электрическое оборудование.
Нарезку резьбы на краях. С ее помощью получается соединить металлические трубы, просто скручивая их муфтой. Для герметичности швы обматывают уплотнительной лентой. Их состояние регулярно проверяют, чтобы предотвратить протечки. Также после нарезки резьбы следят за отсутствием стружки, заусенцев на спирали. Они мешают надежному, герметичному креплению. Поэтому все выявленные дефекты шлифуются.

Оба варианта требуют навыков в работе с инструментами, технического образования. Некоторые металлические трубы с производства в продажу поступают уже с резьбой. Чтобы их соединить, достаточно иметь только гаечные, разводные ключи.

Соединения, не требующие сварки

Есть несколько способов, как безсварочно соединить две металлические трубы. Монтаж осуществляют с помощью:

Хомутов – при срочном ремонте, например, устранении протечек, трещин.
Фитингов. Вариант схож с предыдущим, но характеризуется более герметичным креплением.
Фланцев. Возможна регулировка плотности прилегания стыка металлических труб.
Муфт (обычных). Возможно наращивание длины ремонтируемого участка.
Муфт Гебо. Легко выйти из ситуации, когда требуется соединить две металлические трубы разного диаметра.
Ремонтных обойм. Универсальный вариант для металлических соединений.

Способ подбирается отдельно для конкретной трубы, условий монтажа. Здесь нет необходимости в сварке или пайке. Все варианты подходят для проведения ремонтных, восстановительных работ.

Рекомендуется регулярно проверять стыки на предмет протечек. Для уплотнения подходят ФУМ-ленты, льняные, хлопковые ткани, резиновые колечки.

Соединение металлических труб седловым хомутом

Фитинговый метод

Фитинги применяют, чтобы соединить две металлические трубы без сварки. Они бывают 2 видов по сечению. Чтобы соединить детали с одинаковыми размерами, применяют прямые. Когда требуется соединение трубы разных диаметров – переходные.

Фитинги разделяют на группы по назначению:

Угловые, отводные модели. Используют для фиксации трубопроводных деталей направленных не по одной оси.
Тройники или крестовые элементы. Служат разветвителями.
Муфты. Необходимы для быстрой починки или наращивания длины.
Штуцеры. Актуальны при монтаже деталей из металла с более гибкими конструкциями (в основном, шлангами).
Колпаки. Применяются для закрытия отверстий.
Сгоны, ниппели, футорки. Для соединения стальных элементов с резьбой. Конструктивно здесь положено применять обжимные кольца, которые уплотняют без использования сварки.

В случае поломки или срочной замены крепления повсеместно используют фитинги. Старый срезается, заменяется новым. Соединительные фитинги обладают высокой прочностью, герметичностью, надежностью стыковки. Устанавливают детали в системах, работающих под давлением.

Муфтовый метод

Муфта обычно идет с большим диаметром, чем металлическая труба. Ее надевают на конец детали, закрепляют гайкой. На стыки устанавливают уплотнительные кольца для создания герметичности. Их также обрабатывают силиконовой смазкой. Во время обжима все спрессовывается, держится крепко. Такой монтаж не нуждается в особых инструментах, оборудовании, сварке.

Для удобства наносят разметку там, где требуется соединить части трубопровода, так как муфтовый способ подразумевает установку точно по центру стыка, обеспечивая одинаковое распределение давления. Рекомендуется использовать этот вариант при ремонте магистрали холодного водоснабжения, а также изделий из сшитого полиэтилена.

Как устанавливают муфту Гебо

Ее применяют не только для основательного соединения, но и для временного устранения неполадок. Муфта Гебо изготавливается в виде металлического фланца с гайкой. Внутри находится зажимное, уплотняющее, прижимное кольцо.

Инструкция, как соединить две металлические трубы без сварки:

Зачищают концы деталей, снимают слои краски (эмали), если такой имеется.
На один конец крепят гайку или зажимное кольцо, собирают муфту.
Затягивается контргайка после прижатия всех колец.

Стык получается прочным, надежным. Конструкцию такого типа возможно использовать повторно. Рекомендуется применять подобный способ скрепления при монтаже системы горячего водоснабжения.

Соединение с помощью ремонтно-монтажной обоймы

Этот вариант похож на обжимку хомутами. Его часто применяют для проведения ремонтных работ на магистрали без сварки. Конструкция обоймы включает 2 металлических полукольца с креплением. Их сжатие производится с помощью гаек с болтами. Между полукольцами прокладывают уплотнитель.

До установки обоймы рекомендуется зачистить поверхность труб, чтобы монтаж получился герметичным. Благодаря хорошей прижимной силе, обойма крепко придавливает уплотнитель к стыку.

Этот вариант скрепления временный. Подойдет для устранения порывов в сети водоснабжения, аварийного ремонта без сварки. Рекомендуется регулярно проверять обойму на протечки.

Как соединить металлическую трубу с пластиковой — все способы сделать это правильно в статье по ссылке.

Фланцевый метод

Фланцы представляют собой соединительный элемент с резиновой прокладкой. Для их установки сначала делают аккуратный срез. Затем вставляют в него фланец, резиновую прокладку и соединяют с другой трубой.

резиновая прокладка монтируется только одна, чтобы не нарушать герметичность;
болты фланцев рекомендуется вкручивать попрано;
для деталей водопровода резиновую прокладку меняют на тряпичный картон;
для отопительных систем прокладку меняют на картон из асбеста.

Этот метод крепления хорош для водопроводных, канализационных, газовых труб.

Соединить металлические трубы любого типа без сварки и паяния самостоятельно не сложно. Следует выбрать определенный метод скрепления и подобрать инструменты. Многие варианты универсальны, подходят для проведения ремонтных работ и временного устранения протечек, трещин, других неполадок в магистрали.

А какой метод используете вы? Напишите в комментариях. Добавляйте статью в закладки и поделитесь ссылкой в соцсетях.

Зажимные муфты Gebo. Монтаж отопления без сварки в видео.

голоса

Рейтинг статьи
