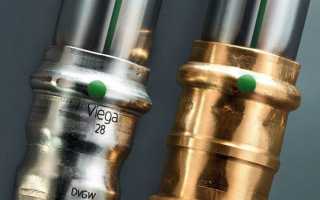

Соединение стальных труб без сварки и резьбы

Как прочно соединить стальные трубы без сварки и без резьбы

Самостоятельное резьбовое соединение труб часто бывает необходимо не только в промышленных условиях, но и дома – в квартире или в частном секторе. Обычно соединение металлических труб без сварки и резьбы в таких условиях проводится самыми разнообразными и необычными способами, материалами и инструментами – тем, что попадется под руку. Подобное отношение чревато некачественным результатом, и может привести к аварии. Поэтому соединение профильных труб без сварки с прогнозируемо надежным результатом – это фланцевый и муфтовый методы.

Почему предпочтительнее иногда не использовать ни резьбовые соединения, ни сварку? На это есть следующие причины:

  1. Сварочный аппарат и сварочные работы стоят довольно дорого, и для единичного сочленения металлопроката покупать оборудование и электроды нет резона;
  2. Сварка – сложный электротехнический процесс, для успешного выполнения которого требуется соблюдать некоторые условия: низкая влажность в помещении, стратегический простор, профессиональные навыки, электропитание в помещении, и т.д;
  3. Пользование сварочным аппаратом зачастую имеет стационарный характер, и перемещение места сварки на нужный участок тоже не всегда возможно реализовать.

Как соединить трубы

Перед тем, как соединять металлические трубы без сварки, следует определиться не только с технологией, но и прежде всего узнать, из какого материала сделаны изделия. Они могут быть гибкими (полиэтилен, полипропилен, металлопластик) и жесткими — чугун, сталь, изделия из цветных металлов или из материалов ПВХ. И фитинги, и муфты, и фланцы надежнее брать той же компании-производителя, что и марка изделий.

Соединения элементов из пластика с изделиями из металла без резьбы и сварочных работ легко проводится с помощью фланцев.

Достоинство такого крепления – легкий и быстрый демонтаж при ремонте обслуживании инженерных коммуникаций. Для разъемных элементов магистрали фланцы также являются соединительными элементами. Облегченные водопроводы с диаметром магистрали ≤ 300 мм, и элементы большого и среднего веса с диаметром ≤ 150 мм можно соединять между собой свободными фланцами с прямым опорным буртом. Такие разновидности фланцев чаще других встречаются в индивидуальном и промышленном строительстве при сборке инженерно-технических коммуникаций.

Первый вариант — соединение стальных или пластиковых изделий без резьбы или сварки, при помощи муфт. Муфты изготавливаются из высокопрочных материалов, имеют специальные крепежи, и могут крепить элементы конструкций из любых материалов и любого диаметра.

Второй вариант, как можно соединить металлическую трубу или пластиковое изделие без резьбы и сварочных работ – фланцы с резиновой или силиконовой прокладкой.

Это крепление без резьбы считается гибким, а последовательность операций будет такой:

  1. Торцы изделий срезаются под углом 90 0 , фаску на торцах снимать не обязательно;
  2. На торец металлических или полипропиленовых элементов надевается фланец;
  3. Во фланец вставляют резиновую прокладку таким образом, чтобы она выступала за торец на 8-10 см;
  4. Далее фланец стыкуется с соединяемой частью второго элемента.

Некоторые технические моменты, которые помогут соединить две трубы одинакового диаметра даже из разных материалов, например, скрепить пластиковую трубу с металлической:

  1. Чтобы не нарушить и не уменьшить герметичность стыка, рекомендуется в соединение стальных труб вкладывать не более одной прокладки;
  2. Герметичность усилится, если для водопроводов использовать в качестве прокладки пропитанный олифой тряпичный картон;
  3. Безрезьбовое соединение труб отопления будет надежнее, если прокладка изготовлена из асбестового картона;
  4. Наружный диаметр прокладки не должен выступать за края трубы более, чем на 1-1,5 см, а внутренний диаметр прокладки должен быть больше диаметра соединяемой трубы.

Вариант третий — соединение стальных изделий без сварки на муфте. Это крепление представляет собой разновидность компрессионного фитинга. Муфта Гебо делает процесс безрезьбового соединения изделий из стали более быстрым и надежным, и для работы с этим креплением не нужны специальные инструменты.

Монтаж муфты Гебо для соединения без резьбы и сварки проводится в следующей последовательности:

  1. На трубу надевается гайка муфты;
  2. После гайки надевают зажимное кольцо, за ним – прижимное и уплотнительное кольцо;
  3. Далее до половины длины изделия надевается муфта, гайка закручивается;
  4. Вторая половина крепления собирается и соединяется с фитингом точно так же.

Четвертый вариант, как соединить 2 трубы без резьбы и сварки – применить монтажно-ремонтную обойму. Это своеобразный фитинг, который выглядит как, муфта или тройник, но состоит обойма из двух половинок, а соединяются между собой обе половинки болтовым креплением.

Такие способы сочленения носят скорее временный характер, поэтому монтажно-ремонтную обойму необходимо впоследствии демонтировать, а элементы соединить более прочно. Но в аварийных ситуациях соединение на обойму можно использовать и как стыковочное для двух труб. Процесс выглядит так:

  1. Участок металличекой трубы зачищают и зашлифовывают почти до зеркальной поверхности. Это – один из недостатков соединения на обойму. При помощи монтажно-ремонтной обоймы можно соединять и трубопроводы из алюминия: работать с алюминиевыми изделиями проще, так как они не покрыты ржавчиной, и очищаются быстрее;
  2. На зачищенный участок надевают уплотнитель из резины, смазывают его герметизирующей пастой;
  3. Обе половинки фитинга надеваются на уплотнитель и стягиваются болтом.

Вариант с ремонтно-монтажной обоймой не выглядит сложным и дорогостоящим, но временные затраты обусловлены именно длительной зачисткой соединяемых участков. К тому же, вместо обоймы можно задействовать обычный хомут, который стягивается болтами не с двух сторон, как обойма, а всего лишь с одной стороны. Стяжка хомутом не потребует тщательной зачистки поверхности, так как под место повреждения подкладывается пористая прокладка. Крепление хомутом будет даже надежнее, чем резьбовые соединения или сварка.

Соединение профильных стальных труб

Профильные изделия чаще всего скрепляют при помощи хомутов и краб-систем.

Вариант соединения на краб-системы: крепеж выглядит, как система соединительных скоб с метизами для стягивания конструкции. Скобы обычно делаются из оцинкованного листа толщиной 1,5 мм. Половники скоб скрепляются друг с другом на болты с гайками. Собранная скоба похожа на букву «Т», «Х» или «Г». Такое крепление соединительных скоб может объединить до четырех труб, а по прочности соединение можно сравнить со сваркой.

Таким образом можно состыковать трубы не только одного диаметра, а разных размеров. Система разборная, поэтому представляет определенный интерес в ликвидации аварий и их последствий.

  1. Стыковка труб водопровода возможно только под углом 90 0 ;
  2. Диаметр трубопроводов не может быть большим – не более 150 мм.

Вариант соединения на хомуты для соединения между собой узлов и элементов трубной магистрали: соединяемые конструкции могут быть любой сложности – навесы и стеллажи, ограждения и теплицы, вольеры и строительные леса. Быстрые и легкий монтаж, прочное соединение стальных деталей, сравнимое со сваркой, многоразовое использование такого вида крепежа без резьбы и сварки — основные достоинства хомутов.

Разновидности соединений труб на фитингах

Чтобы соединить две трубы без нарезания резьбы и без сварочных работ, используют фитинг. Условия для прочного контакта одно: диаметры труб должны быть одинаковыми. Варианты фитингов: прямые (соединяют трубы одинакового диаметра) и переходные (служат для соединения труб с разными диаметрами).

По функциональному назначению фитинги бывают следующих типов:

  1. Угловые и отводные. Служат для изменения направления труб отопления, канализации или водопровода под разными углами;
  2. Фитинги-тройники создают отводы от основного трубопровода;
  3. Фитинг — муфта на трубу: с его помощью без резьбы и сваривания элементов наращивают длину прямого участка;
  4. Крестовина предназначена для разделения потока рабочей среды в магистрали на несколько равновеликих потока в разных направлениях;
  5. Штуцеры служат для соединения металлических труб с гибкими отводными шлангами;
  6. Футорки, переходники, сгоны и ниппели – ими соединяют трубы разных диаметров;
  7. Заглушки и колпачки служат для закупоривания отверстий.

Достоинства фитинговых соединений

Промышленная обжимная арматура на пластмассовую, чугунную или стальную трубу бывает прессовой, и имеет в конструкции узла одно или два обжимных кольца, которые крепят одну деталь к другой. Кольца запрессовываются, что при демонтаже соединения или всего трубопровода создает определенные неудобства: такой узел можно только разрезать, но не разобрать. Это – одноразовое крепление. И, хотя это – явный недостаток соединения, его довольно часто используют вместо других решений, так как пресс-фитинговое соединение стальных труб отопления на резьбе является наиболее прочным, а значит – долговечным и надежным. Кроме того, пресс-фитинги можно закреплять в таких местах сложных участков, где другие варианты соединений просто не удастся реализовать.

Достоинства обжимной арматуры:

  1. Такое безсварное сочленение металлических труб позволяет получить абсолютно герметичный шов, через который рабочая среда в виде газа или жидкости не просочится;
  2. Высокая степень надежности, приравниваемая к результату сварки, и долговечность эксплуатации такого соединения;
  3. Пресс-фитинги выдерживают сильные вибрации и механические нагрузки.

На сегодняшний день муфтовые, фитинговые и хомутовые соединения труб и других изделий из металла или пластика используются почти во всех сферах человеческой деятельности, начиная от в метрологии, и заканчивая обслуживанием компрессорного и газотурбинного оборудования в системах с высоким давлением рабочей среды.

Читать еще:  Инструмент для сварки линолеума шнуром

Практичное и простое соединение труб без применения резьбы и сварки

Для металлического трубопровода необходимо только качественное и надёжное соединение. Недостаточная герметичность системы приводит к низкому давлению в ней, а соответственно, к некоторым неудобствам проживания. Многие хозяева частных домов и квартир знают только самые популярные методы соединения: при помощи сварочного шва или резьбы. Конечно, данные способы наиболее практичны, особенно если под рукой есть необходимый инструмент. Но существуют и другие варианты, как можно соединить металлические трубы между собой.

Основные способы соединения труб и их описание

Прежде чем переходить к непосредственной теме, следует рассмотреть популярные способы соединения металлических или стальных труб. К ним относятся:

  1. Соединение металлических труб посредством сварки. Используется наиболее часто, но имеет ряд отрицательных моментов:
    • Высокая стоимость. Сварочное оборудование является достаточно дорогостоящим, и его использование составляет половину стоимости услуг сварщика.
    • Высокая сложность применения. Не всегда, но достаточно часто сварщик сталкивается с проблемой, при которой просто не может применить сварку. Например, в тесном помещении или на большой высоте.
    • Недостаточная скорость выполнения сварочных работ. Транспортировка и подготовка оборудования занимает много времени, поэтому часто сварщика приходится долго ждать.

  1. Резьбовое соединение. Требуется комплект метчиков и лерок, рассчитанных на большие диаметры труб. Сейчас даже набор маленьких метчиков для легкового автомобиля достаточно дорогой, не говоря уже про водопроводные или газовые трубопроводы. Также не следует забывать о необходимости уплотнения такой разновидности соединений. Периодически уплотнитель следует менять.

Рекомендуем посмотреть видео:

Виды соединений труб без сварки и резьбы

Но если нет под рукой сварочного оборудования или набора метчиков и лерок, то следует использовать следующие способы:

  • Использовать фитинги для труб. Доступная ценовая политика и хорошее качество делают данные изделия наиболее приемлемыми. Фитинги имеют жёсткую конструкцию, из-за чего плотно и надёжно обхватывают срез труб, не пропуская циркулирующую по системе жидкость. Срок эксплуатации фитинга зависит от его производителя, поэтому лучше всего отдать предпочтение продукции Швейцарии или Франции.
  • Использовать фланцы. По конструкции фланец напоминает стандартный хомут, по внутренней части которого идёт резиновый уплотнитель. Фланец обладает следующими преимуществами: простота монтажа, низкая стоимость, долговечность.
  • Применить муфту Гебо. Конструкция муфты Гебо достаточно проста и состоит из трёх колец (зажимного, прижимного и уплотнителя), гайки и самого фланца. Монтаж данного изделия не займёт много времени, если знать точную последовательность установки. Применив муфту Гебо можно достигнуть высокой герметичности соединения. Срок эксплуатации изделия продолжителен, за исключением уплотнительного кольца, которое приходится менять через определённые временные промежутки.
  • Применить ремонтно-монтажную обойму. Конструктивно данное изделие выполнено в виде двух частей, которые необходимо стянуть посредством болтов. Следует помнить, что ремонтно-монтажная обойма относится к разряду расходных материалов, применяющихся в аварийных ситуациях. Не следует использовать её для длительной эксплуатации.

Вышеперечисленные способы соединений подходят для труб с жёсткой структурой. Это могут быть изделия, выполненные из металла, стали, чугуна или поливинилхлорида. К профильной продукции, при которой не требуется высокая герметичность, следует применять следующие варианты соединений:

    Краб-система. Конструкция состоит из скоб и болтов с гайками, выполняющих роль стягивающего элемента. С помощью краб-системы можно стянуть несколько труб, при этом прочность в данных местах будет очень высокой. Имеются несколько видов краб-систем, отличающихся друг от друга только количеством отверстий под зажим.

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Разновидности фитингов по размерам и применению:

  • Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
  • Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
  • Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
  • Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
  • Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
  • Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Что такое муфта Гебо

Муфтой Гебо называют одностороннюю муфту, в наличии у которой имеются такие элементы как компрессионные кольца и резьбовое соединение. У двухсторонней муфты Гебо компрессионные кольца расположены с обеих сторон.

Конструкция муфты Гебо подразумевает наличие специального углубления для резинового уплотнителя, который и создаёт герметичность соединения . Уплотнитель выполнен в форме конуса, что способствует его проникновению даже в самые недоступные щели при затягивании муфты.

Порядок применения муфты Гебо

Чтобы эксплуатационный срок данного изделия был максимально продолжительным, необходимо знать процесс правильного монтажа, при котором сохранится требуемая герметичность соединения металлических труб.

  1. На обеих трубах следует сделать максимально ровный срез и зачистить его края, избавившись от мелких металлических заусениц. Также удаляется краска или эмаль, до самого металла. Для этого можно использовать мелкую наждачную бумагу или специальный круг для болгарки.
  2. Первой на трубу одевают гайку, которая идёт в комплекте с муфтой. Далее необходимо разместить на трубе конусообразное кольцо, так, чтобы верхняя часть конуса смотрела на гайку.
  3. Вторым одевают прижимное кольцо, за которым идёт уплотнитель. Уплотнитель следует развернуть в сторону фитинга.
  4. Далее следует зажать фитинг так, чтобы при затягивании гайки он не проворачивался. Гайку затянуть так, чтобы осталось 1-2 витка резьбы.

Муфта установлена и следует проверить её на качество, подав воду в систему. При появлении капель жидкости из-под муфты, необходимо немного подтянуть гайку и заново проверить на соединение на герметичность. При повторном появлении влаги, муфту следует снять и повторно зачистить участок под ней.

Основные преимущества муфты Гебо

Муфты Гебо часто используют из-за практичного соотношения ценовой политики и качества изделия. При правильном монтаже, муфта способна прослужить долгие годы, спустя которые достаточно на ней заменить резиновый уплотнительное кольцо и можно заново монтировать на трубопровод.

Также ценится широта применения данного изделия. Как и обыкновенные фитинги, муфта Гебо применяется не только в водопроводах, но и в компрессионных системах. Чтобы выполнить соединение потребуется минимум времени, и при этом не обязательно наличие специального инструмента.

Использование ремонтно-монтажных обойм

Простая в использовании конструкция для труб, которая также достаточно надёжна, не требует резьбы или сварки. Ремонтно-монтажная обойма состоит из двух металлических частей, уплотнителя и 4 стягивающих болтов. К сожалению, использовать обойму в течение длительного временного промежутка не рекомендуют – данная разновидность фитинга предназначена для быстрого устранения аварийных ситуаций.

Для установки обоймы (вместе с зачисткой) не потребуется много времени. Но соединение следует выполнять кропотливо, а после монтажа обязательно проверить его качество.

Последовательность применения ремонтно-монтажной обоймы

  1. Обоймой легко закрыть, например, трещину в трубопроводе без помощи резьбы или сварки. Для соединения двух труб она не подойдёт. Поэтому, после обнаружения трещины, место вокруг неё следует тщательно зачистить с помощью тонкой наждачной бумаги. После зачистки должна образоваться чистая и гладкая поверхность, на которую плотно ляжет уплотнитель.
  2. Далее на повреждённое место одевают резиновый уплотнитель для труб, так, чтобы полностью его закрыть. Малейший зазор приведёт к протеканию жидкости.
  3. Теперь на уплотнитель следует надеть две половины ремонтно-монтажной обоймы и стянуть их с помощью четырёх болтов. Сильно затягивать не надо, чтобы не повредить резьбу.
  4. Пустить жидкость и проверить, достаточно ли герметично соединение. При необходимости, подтянуть болты или гайки.

Простота данного метода делает его очень популярным. Второе положительное качество – ремонтно-монтажная обойма имеет низкую стоимость.

Фланцевое соединение – удобный монтаж и доступная цена

К помощи фланцевого соединения прибегают даже тогда, когда необходимо состыковать пластиковую и металлическую трубу без резьбы или сварки. Данное соединение металлических труб без сварки выполняется с помощью болтов, обладает высокой прочностью и герметичностью.

Читать еще:  Сварка ацетиленом и кислородом для начинающих

Конструкция фланца для трубопровода проста: 2 металлических диска, к каждому из которых подходит труба. Между дисками расположен резиновый уплотнитель. Для соединения конструкции предусмотрены болты, на которые с другой стороны одевают гайки.

Такое соединение стальных труб надёжно и долговечно, может эксплуатироваться в течение нескольких десятков лет. Но через определённые временные промежутки (1-3 года), фланец необходимо проводить техническое обслуживание соединения и проверять качество уплотнителя.

Как соединить металлические трубы без сварки – советы профессионалов

Чтобы узнать, как соединить металлические трубы без сварки, нужно детально изучить методы соединения данных трубопрокатных материалов. Все дело в том, что трубопроводы являются сложной конструкцией из последовательного соединения трубопрокатного сортамента, измерительного оборудования, задвижек и других деталей, которые предусмотрены в проекте.

Состыковку можно осуществить различными методами. При выборе оптимального решения ориентируются на назначение магистрали и условия ее использования. Также в расчет берут диаметр трубопрокатного сортамента.

При прокладке магистрали метод соединения может быть разным. Часть из них могут быть неразъемными, но демонтаж с последующей повторной сборкой конструкции при этом возможен.

А есть монолитные стыки, которые без разрушения конструкции разобрать не получится. Самую большую популярность среди монолитных стыков завоевала сварка. Но, это далеко не единственный метод, который позволяет соединить участки трубопровода, есть и другие.

Не смотря на высокую популярность пластика, изделия из стали используют до сих пор. Сварное крепление применяется очень часто, но выполнение такого стыка невозможно без специальных знаний и навыков. Поэтому многие стараются использовать варианты, которые позволяют соединить по-другому.

Монтаж при помощью резьбового соединения

О том, как соединить железные трубы без сварки, пойдет речь дальше, а в этой статье можете узнать как правильно произвести сварку оцинкованной трубной продукции. Чтобы произвести состыковку, этот способ является очень распространенным.

Резьбовое соединение может стоять в таких местах магистрали, где условия позволяют выполнять постоянный контроль стыка. Еще при этом должна быть возможность проведения ремонтных работ в случае необходимости.

Чаще всего резьбу накатывают на спецоборудовании, но такую работу можно выполнить самостоятельно.

Она выполняется в такой последовательности:

  • Отрезают кусок заготовки, на котором предусматривается нужный припуск на резьбовую часть.
  • Трубу закрепляют на плашкодержатель. В тиски кусок металлической заготовки закрепляют так, чтобы он не прокручивался.
  • Плашку на конечную часть металлической трубы нужно аккуратно наживить. При этом важно не сделать даже маленького перекоса, в противном случае резьба выйдет кривая, и соединить участки не получиться.
  • Для удобства работы заготовки рекомендуют смазать машинным маслом.
  • Когда плашка перестает проворачиваться, то рекомендуют выполнить один проворот в обратном направлении. При этом удалится срезанная стружка, а именно она становится помехой для продвижения вперед.
  • На участке, проходящем на близком расстоянии к стене, сделать полный оборот при нарезке резьбы можно не всегда. В таких ситуациях рекомендуют использовать плашкодержатель с храповым механизмом.
  • Чтобы соединение резьбовым способом было надежным, нужно использовать уплотнение. В этих целях применят сантехническую подмотку.
  • Перед закручиванием резьбового стыка стоит проверить изделия на наличие заусениц и остатков стружки. А само закручивание должно производиться с определенным усилием.

Как соединить без резьбы и сварочных работ

Дальше можно будет узнать, как соединить металлические трубы без сварки и резьбы. Говоря о соединении металлических трубопрокатов, этот способ обойти нельзя, ведь он пользуется большой популярностью при монтажных работах.

Речь пойдет о фланцевых соединениях. Чтобы его выполнить, берут специальные фитинги, которые получили название фланцы. Эти детали оснащают прокладкой из резины. Сам стык выполняют в такой последовательности:

  1. В зоне крепления производится срез. Его выполняют четко перпендикулярно, и при этом не должно быть заусениц. Торцевая фаска здесь не нужна.
  2. На подготовленный срез одевают фланец.
  3. После этого вставляется прокладка из резины, которая должна выходить на 10 см за края среза.
  4. На прокладку одевают фланец. После этого он скрепляется с ответной частью фланца на второй металлической трубе.
  5. Во время закручивания фланцев нельзя перетягивать болты.

Следующим вариантом соединения является муфтовое. Этот метод дает возможность произвести надежный, высокогерметичный стык.

Монтажные работы выполняются в такой последовательности:

  1. Подготовленные к скреплению металлические трубы отрезают на концевых частях. Срез на них следует делать перпендикулярно и следить, чтобы он проходил ровно.
  2. В область соединения прикладывают муфту. Центр соединительного элемента должен размещаться точно по зоне состыковки трубопроката.
  3. На трубах маркером выполняют разметку, она будет указывать положение фитинга.
  4. Смазкой из силикона покрывают конечные части соединения.
  5. В соединительную деталь по показатель метки вставляют одну трубу. После чего, вторую выставляют в одну осевую линию с первой, и только после этого ее крепят с муфтой. Ориентиром при одевании будет проставленная маркером метка.

Простое соединение металлических труб без применения сварки – лучшие методы для этого

В некоторых ситуациях возникает необходимость соединить металлические трубы без сварки. Это обусловлено отсутствием электрической сети на рабочем месте, невозможностью доставить сварочное оборудование, неопытностью в проведении работ такого типа и т. д. Чтобы соединить металлические магистрали без сварки, потребуются минимальные технические знания и навыки в монтаже трубопроводов.

Классические методы для соединения элементов

Системы горячего, холодного водоснабжения монтируют различными способами. Технологию соединения подбирают, учитывая ряд факторов, таких как наличие специализированного оборудования, места для его использования и т. д. Классические методы соединения:

  1. Сварка. Металлические трубы соединяют путем расплавления их краев. Соединительный шов заполняется металлом. Для стыковки используют электрическую или газовую сварку. Монтаж водопровода таким способом требует специализированного образования и навыков в работе с оборудованием.
  2. Резьбовое соединение. На краях обеих деталей нарезают резьбу. Так удается получить стык, выдерживающий большие нагрузки. Между витками резьбы может просачиваться жидкость или газ. Для герметизации применяют уплотняющие материалы. Их наматывают на каждую деталь.

Для сборки резьбового соединения не требуется специализированного оборудования. Используют гаечные, разводные ключи и инструменты, предназначенные для нарезки резьбы.

Соединения, не требующие сварки

Детали трубопровода соединяют без применения сварочного аппарата. Такой способ позволяет монтировать системы водоснабжения независимо от наличия электрической сети.

Магистрали без сварки соединяют следующим образом:

  1. Фланцами. На краях детали перпендикулярно поверхности расположены выступы. В них изготовлены отверстия для монтажа крепежных элементов. Для стяжки используются болты с гайками. При стыковке металлических труб отверстия совпадают. Болтами плотно притягивают фланцы соседних деталей. Чтобы обеспечить герметичность соединения металлических труб без сварки, между выступами устанавливают уплотнитель.
  2. Муфтами Гебо. Фитинг позволяет зажать трубу необходимого диаметра независимо от состояния ее торцов. Герметичность обеспечивается уплотнительным кольцом. Чтобы соединить металлические трубы без сварки с помощью такого метода, не требуется специализированный инструмент. Достаточно гаечных ключей.
  3. Хомутами. Способ применяется при порыве трубы. Хомут накладывается на поврежденный участок. При стяжке приспособления эластичная прокладка прижимается к месту порыва.
  4. Ремонтными обоймами. Приспособление состоит из двух частей, соединенных резьбовыми крепежными элементами. Герметичность достигается установкой эластичного уплотнителя.
  5. Фитингами. Можно зажать трубу системы водоснабжения независимо от состояния ее торцов.

Способ монтажа подбирают отдельно для каждого случая. Для правильной сборки следует четко соблюдать технологию установки деталей.

Фитинговый метод

Соединить металлические трубы без сварки можно фитингами. Элемент фиксируется на трубопроводе специализированным кольцом. Степень прижима регулируется гайкой.

Производители выпускают фитинги, предусмотренные для монтажа металлических труб. Способ позволяет получить надежный стык, препятствующий утечке. Фитинги монтируют при сборке систем, работающих под давлением. Подбор элемента осуществляют, учитывая область его применения.

По конструкции фитинги разделяют на несколько групп:

  1. Прямоточные с неизменным внутренним диаметром. Пропускная способность трубопровода не меняется.
  2. Коленные. При установке такого фитинга водопровод поворачивает под углом 90 или 45 градусов. Используются для смещения магистрали в вертикальной или горизонтальной плоскости.
  3. Глухие. Имеют одну сторону подключения. Применяются в качестве заглушек для перекрывания патрубков.
  4. Тройные. Имеют три разъема соединения. Используются для разветвления магистрали.
  5. Крестовые. Применяются при стыковке одновременно 4 труб.
  6. Переходные. Диаметр разъемов одной детали отличается. Пропускная способность магистрали изменяется.
  7. Штуцерные. Служат для стыковки металлических труб со шлангами.

Тип фитинга подбирают, учитывая место его установки. Используя зажимные конструкции, можно соединить металлические трубы без сварки.

Муфтовый метод

Изделие представляет собой муфту, диаметр которой больше, чем наружный размер фиксируемой заготовки. Деталь надевают на торец трубопровода и крепят гайкой. Стык уплотняют эластичным кольцом. Оно изготовлено в виде конуса. При зажимании гайки кольцо запрессовывают в пространство между внутренней стенкой муфты и трубой.

Изделие отличается простотой монтажа. Для установки не требуется наличие специализированного оборудования для сварки. Монтировать муфту можно независимо от состояния торца заготовки.

Как устанавливают муфту Гебо

Простота монтажа делает муфту востребованной при устранении аварийных ситуаций. Установить изделие может человек, не имеющий навыков в сборке водопроводных магистралей. Монтаж осуществляется в следующей последовательности:

  1. Край заготовки очищают от коррозии и загрязнений. Это необходимо для наилучшего прилегания уплотнителя. Для очистки используют наждачную бумагу.
  2. На заготовку устанавливают фиксирующую гайку с внутренней резьбой. Следует учесть расположение детали. Гайку монтируют бортиком наружу.
  3. Устанавливают разрезное кольцо. При соединении оно играет роль зажима. По мере надавливания гайкой на кольцо его внутренние поверхности прижимаются к трубе. Так заготовка неподвижно фиксируется.
  4. Монтируют необходимое для прижима уплотнителя кольцо.
  5. Устанавливают эластичное уплотнение и собирают муфту.
Читать еще:  Самодельная контактная сварка из микроволновки

При зажимании гайки контролируют усилие, прилагаемое к ключу. Превышение допустимых показателей приведет к нарушению целостности комплектующих. После сборки получают герметичный стык. Так соединяют стальные трубы без сварки.

Соединение с помощью ремонтно-монтажной обоймы

Основная область применения конструкции – это восстановление целостности магистрали после порыва. Используя обойму, герметизируют образовавшееся отверстие.

Конструкция предусматривает наличие двух металлических деталей с отверстиями для крепежных элементов. Сжатие отдельных элементов осуществляется болтами и гайками. Между частями обоймы расположен эластичный уплотнитель.

Трубопровод в месте порыва зачищают наждачной бумагой. Удаляют следы коррозии, лакокрасочные покрытия и загрязнения. Очистка необходима для плотного прилегания эластичного уплотнителя.

На магистраль устанавливают обойму. Перед этим на место повреждения укладывают уплотняющую прокладку. Части обоймы зажимают между собой болтами. Чтобы избежать перекоса, болты затягивают поочередно.

Прижимаясь друг к другу, половинки обоймы придавливают уплотнитель к месту порыва. При этом вероятность возникновения утечки исключается. Ремонтно-монтажную обойму рассматривают как временную меру устранения порыва. Через некоторое время потребуется капитальный ремонт.

Фланцевый метод

Способ применяют при обустройстве магистралей, предназначенных для перемещения жидкости или газа. Соединить металлические трубы без сварки с помощью фланцев сможет человек, имеющий минимальные технические знания. Работа проводится в следующей последовательности:

  1. Элементы располагают фланцами друг к другу. При этом обращают внимание на совпадение отверстий для монтажа болтов.
  2. Между фланцами помещают прокладку. Ее конфигурация должна соответствовать отверстиям на металлических деталях.
  3. Стягивают фланцы болтами. Прокладка исключает вероятность возникновения утечки.

Так удается соединить без сварки металлические магистрали. Чтобы избежать аварийной ситуации, необходимо регулярно осматривать прокладку на предмет целостности.

Соединить две металлические трубы без сварки можно самостоятельно. Существует несколько вариантов сборки. Метод подбирается отдельно для каждого случая. Для монтажа требуется использовать специализированное оборудование.

Соединяли ли вы металлические трубы без применения сварки? Какой метод сборки использовали? Оставляйте комментарии, добавляйте статью в закладки и делитесь ею в социальных сетях.

Также рекомендуем посмотреть подобранные видео по нашей теме.

Зажимные муфты. Монтаж отопления без сварки.

Как врезать отвод без сварки на металлическую трубу для водонагревателя.

Безрезьбовое компрессионное/зажимное соединение GEBO.

Способы проведения соединения труб без сварки и резьбы

Ни один трубопровод не вечен, именно поэтому в любое время может возникнуть необходимость замены труб. Все большее количество человек выбирают безсварочное соединение, которое отличается особой прочностью, но при этом не требует применения сварочного аппарата.

Преимущества метода без сварки и резьбы

Существуют металлические и пластиковые трубы. Зачастую больше всего проблем доставляет стыковка именно металлических.

Соединить их можно совершенно разными способами, а именно:

  • При помощи резьбовой муфты;
  • Муфтой Гебо;
  • Ремонтно-монтажной обоймой.

Перед соединением труб без сварки следует ознакомиться с теорией

Зачастую металлические трубы можно состыковать между собой при помощи резьбового крепления. В таком случае требуется нарезка резьбы. Это достаточно простая процедура, поэтому вполне возможно выполнить ее самостоятельно. Для монтирования готового изделия длина резьбы на одной стороне трубки должна быть в несколько раз больше, чем на другой, чтобы муфта с гайкой сидели идеально. Такое соединение получается долговечным и надежным, однако стоит отметить, что далеко не всегда есть возможность нарезки резьбы.

Можно провести соединение муфтой Гебо, которая представляет собой компрессионный фитинг.

Можно соединить между собой даже трубы разного диаметра без специальных инструментов. Стоит отметить, что подобный фитинг представлен в виде муфты и тройника. Это дает возможность применять его в случае, если нужно произвести врезку, например, в стояк для выполнения последующей разводки. Надежность монтирования в таком случае зависит от качества выполненной работы.

Можно осуществить соединение при помощи ремонтно-монтажной обоймы, состоящей из двух сторон. Обе половинки затягиваются при помощи специальных болтов. Однако стоит помнить, что подобное приспособление предназначено преимущественно для выполнения временного ремонта, например, при возникновении трещин. Можно также использовать трубный хомут, так как подобное соединение обеспечивает дополнительную надежность, чем при использовании других изделий. Многие специалисты советуют осуществлять соединение профильных металлических труб без сварки.

Отказ от традиционных методик можно обосновать следующими причинами:

  • Высокая стоимость выполнения сварочных работ;
  • Сложность исполнения;
  • Недостаточная мобильность.

Если нужно стыковать только лишь несколько водопроводных труб, то нет надобности применять сварочное оборудование, так как оно достаточно громоздкое. Кроме того, может в доме отсутствовать электроснабжение достаточной мощности.

Для скрепления металлических изделий можно применять специальные фитинги, которые подразделяются на:

  • Тройники;
  • Отводы и углы;
  • Крестовины;
  • Муфты;
  • Переходники;
  • Штуцеры;
  • Заглушки.

Широкое распространение имеют фитинги, так как они достаточно простые в монтировании.

Важно! Подобные виды арматуры показывают очень большую результативность при обустройстве трубопроводов. Путем применения фитингов можно монтировать совершенно любую систему, в частности для отопления и подачи горячей воды. Существуют самые различные способы соединения металлических труб, которые являются альтернативой сварке и резьбе. Выбирать их нужно с учетом соблюдения определенных условий. Некоторые из них обязательно требуют наличия специального оборудования, а также навыков.

Фланцевое соединение стальных труб

Для устранения неисправности стальных труб требуется замена поврежденного участка. Легче всего выполнить замену фитингами. Для этого нужно приобрести требуемые элементы, вырезать поврежденный участок трубопровода и монтировать новые трубы. Наибольшей популярностью пользуется безрезьбовое фланцевое соединение трубопровода. Фланец – изделие для монтирования на трубопроводе дополнительного оборудования. В его центре вмонтировано уплотнительное кольцо.

Фланцевое соединение стальных труб выполняется достаточно легко

Выпускается несколько различных вариантов фланцев, различающихся между собой по:

  • Форме;
  • Диаметру;
  • Материалу изготовления;
  • Предназначению.

Подбирая фланец, обязательно нужно учитывать параметры и характеристики трубопровода. Путем применения фитинга можно скрепить металлическую трубу с пластиковой одинакового или разного диаметра. При проведении монтирования нужно особое внимание уделить уплотнительному кольцу. Оно должно быть очень плотно зафиксировано между трубами, так как стык будет ненадежным.

Как проводится склеивание

Соединение оцинкованных или пластиковых труб должно быть очень прочным и надежным. Чтобы скрепить между собой две трубки, можно применить метод склеивания. Чтобы склеить между собой две детали, нужно провести работу комплексно и поэтапно.

Для этого нужно:

  • Кисточкой нанести клеевой состав на внутреннюю часть муфты, а затем на трубку;
  • Монтировать муфту до метки, обозначающей глубину введения;
  • Оставить клей до полного высыхания.

Пока клей застывает, запрещено двигать элементы и перемещать. Важно обеспечить полное спокойствие. Использовать трубопровод можно не ранее, чем через сутки после проведения работы. Стоит отметить, что надежность и прочность подобного соединения во многом зависит от правильности выполнения работы.

Все материалы для склеивания труб продаются в строительном магазине

Среди основных ошибок можно выделить:

  • Неравномерное нанесение клея;
  • Продолжительный интервал между соединением деталей;
  • Высыхание клеевого состава раньше времени.

Подобное соединение может идеально подойти даже для соединения квадратных изделий. Кроме того, можно также применять другие методы стыковки, которые могут быть разборными или неразборными.

Использование хомутов

Надежные и практичные хомуты, предназначенные для шлангов, широко востребованы в самых различных отраслях. Благодаря простоте монтирования они применяются в промышленных и бытовых целях. При проведении стыкования труб можно предварительно заглушить их с двух сторон, чтобы обеспечить большую прочность и надежность.

Хомут для соединения труб стоит относительно недорого

Специалисты используют самые различные виды хомутов:

  • Для шлангов;
  • С шарнирным болтом;
  • Пружинные.

Металлический хомут могут применять во всех типах крепления. Для фиксирования подобные изделия выполняются из оцинкованной или нержавеющей стали, а для их затягивания применяются болты или винты. В случае применения их для пластикового трубопровода во избежание повреждения оболочек, уменьшения вибрации и шума можно использовать прорезиненные уплотнители.

В случае повышенных механических нагрузок нужно применять силовые хомуты. Их конструкция позволяет выдерживать очень большие нагрузки, идущие вдоль хомута, при котором сохраняется целостность. Пластиковые хомуты применяются для проведения крепления водопроводных и канализационных труб. Конструкция их аналогична металлическим, но они обладают намного меньшей стоимостью.

Соединение труб можно выполнять самыми различными способами, все зависит от собственных предпочтений.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
