Самодельная контактная сварка из микроволновки

Делаем контактную сварку из микроволновки своими руками

Контактная сварка находит все большее применение не только на производственных предприятиях, но и в домашних мастерских и гаражах, где ее успешно можно использовать для различных работ, связанных с металлом. Серийное оборудования для выполнения такой технологической операции стоит достаточно дорого, но устройство для контактной сварки можно сделать своими руками из старой микроволновки.

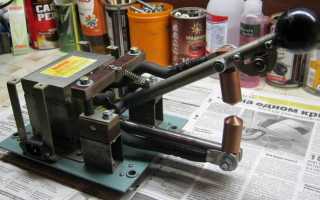

Один из вариантов аппарата для контактной сварки из микроволновой печи

Для изготовления оборудования для контактной сварки в домашних условиях потребуются следующие комплектующие, вспомогательные приспособления и инструменты:

  • трансформатор, который можно демонтировать из старой микроволновки (если необходим аппарат большой мощности, то таких трансформаторов понадобится два);
  • толстый медный провод или жгут проводов небольшого диаметра;
  • рычаги, которые будут использоваться в качестве прижимов;
  • рычаг требуемой длины;
  • надежное основание, на котором будет установлен сварочный аппарат;
  • зажимные струбцины;
  • набор отверток;
  • кабели и обмоточные материалы;
  • электроды из меди, за счет которых и будет выполняться сварка.

Если у вас нет времени читать статью полностью, вы можете ознакомиться с процессом изготовления самодельного сварочного аппарата для контактной сварки, посмотрев данное видео.

Сборка трансформатора

Основным элементом любого аппарата для контактной сварки является трансформатор, который можно взять из старой, но рабочей микроволновки. Чтобы самодельное сварочное устройство было способно соединять стальные листы толщиной до 1 мм, необходим трансформатор мощностью не менее 1 кВт. В случае, если нужен более мощный аппарат для контактной сварки, потребуется два трансформатора.

Повышающий трансформатор от микроволновки

Чтобы изготовить своими руками оборудование для контактной сварки, надо взять не весь трансформатор от микроволновки, а только его магнитопровод и первичную обмотку. Вторичную обмотку с трансформатора аккуратно демонтируют, а также из него убираются шунты, которые располагаются с двух его сторон.

Вторичную обмотку срезаем зубилом (стамеской) или спиливаем ножовкой по металлу

Новая обмотка на трансформатор от микроволновки делается из многожильного провода с сечением не менее 100 мм 2 (или диаметром более 1 см). Будет достаточно сделать 2-3 витка. Если провод имеет слишком толстую изоляцию, то допускается удалить ее и заменить тканевой изоляционной лентой. Если используется сразу два трансформатора, то вторичная обмотка для них делается общей, но очень важно правильно соединить выводы с их первичных обмоток.

Трансформатор с новой вторичной обмоткой

Следующими этапами изготовления своими руками контактной сварки из микроволновки являются монтаж органов управления, изготовление и подсоединение электродов, установка внутренней части оборудования в надежный корпус, который тоже можно взять от вышедшей из строя бытовой техники.

Еще одно отличное видео по теме:

Выбор электродов

Электроды оборудования для осуществления точечной сварки выполняют одновременно несколько функций: сжатие соединяемых листов, подвод тока в зону сварки, последующий отвод тепла. Важными параметрами при выборе электрода являются его форма, размеры и др. Именно от этих параметров напрямую зависит, насколько качественным получится сварное соединение. Геометрическая форма электродов может быть прямой или фигурной, но предпочтение отдается прямым моделям, так как они обеспечивают лучший доступ в зону выполнения сварки.

При выборе электродов для сварочного аппарата из микроволновки можно просто обратиться к соответствующему ГОСТу (14111-90), в котором уже оговорены все возможные диаметры данных элементов (10, 13, 16, 20, 25, 32, 40 мм).

Вариант электродов для самодельной контактной сварки

Диаметр прутков из меди, которые будут использованы в качестве электродов, должен быть больше или равен диаметру рабочих проводов. Чтобы избежать активного окисления электродов в процессе работы, их соединяют с рабочими проводами при помощи пайки. Электроды устройства для контактной сварки (в том числе сделанного из микроволновки) активно изнашиваются в процессе работы, поэтому их необходимо регулярно подтачивать, придавая им при помощи напильника форму заточенного карандаша.

Нижний электрод установлен

Как управлять самодельным сварочным аппаратом

Несмотря на то, что контактная сварка является достаточно несложной технологической операцией, для достижения требуемого качества выполняемого соединения ей необходимо правильно управлять. Именно для этих целей следует оснастить самодельный аппарат из микроволновки соответствующими органами управления. Основными из них являются выключатель и рычаг, при помощи которого и обеспечивается требуемое усилие сжатия электродов и соединяемых деталей.

От усилия сжатия напрямую зависит качество получаемого соединения, поэтому рычаг для сварочного аппарата желательно делать более длинным. Очень важно, чтобы оборудование для контактной сварки из микроволновки было надежно зафиксировано на поверхности рабочего стола. Для этих целей используются струбцины.

Увеличить усилие, передаваемое электродами, можно не только при помощи рычага, но и посредством рычажно-винтового механизма, которым также можно оснастить аппарат, сделанный своими руками. Удобнее всего закрепить такой механизм непосредственно на рычаге, чтобы манипуляции с ним не отнимали дополнительного времени. Кроме того, такое расположение органов управления высвободит вторую руку оператора, которой можно будет придерживать соединяемые детали.

Особенностью работы на аппарате контактной сварки является то, что подавать ток на электроды можно только тогда, когда они находятся в сжатом состоянии. Если же включить подачу тока перед их сжатием, то они будут искрить в момент соприкосновения с деталями, а это приведет к их подгоранию и быстрому выходу из строя.

Вариант крепления неподвижного нижнего электрода

Выключатель, также относящийся к органам управления контактной сварки (в том числе сделанной из микроволновки), необходимо установить в цепь первичной обмотки. Если пренебречь этой рекомендацией и установить его в цепи вторичной обмотки, по которой протекает ток значительной величины, то выключатель создаст дополнительное сопротивление, что приведет к свариванию электродов между собой.

Для самодельного сварочного аппарата с трансформатором от микроволновки необходимо предусмотреть простейшую систему охлаждения, также сделанную своими руками. В качестве такой системы может быть использован обычный вентилятор. При помощи этого устройства можно будет охлаждать сам трансформатор, электроды и другие токопроводящие элементы. Конечно, такое охлаждение не будет слишком эффективным, и все равно придется делать регулярные перерывы в работе, необходимые для самостоятельного охлаждения всех нагревающихся элементов оборудования.

Процесс сварки, выполняемой на аппарате, сделанном своими руками, практически ничем не отличается от подобной технологической операции, осуществляемой на серийном оборудовании. Первым этапом такого процесса является сжатие деталей, в процессе которого происходит их пластическая деформация в месте будущего соединения. На втором этапе в зону сварки подается ток, проходящий через медные электроды.

Характеризуется этот этап образованием жидкого сварочного ядра, расширением сварной ванны и пластической деформацией и осадкой металла деталей в точке соединения. В этот момент расплавленный металл начинает выплескиваться из сварной ванны. После прекращения подачи тока в зону соединения она начинает охлаждаться, что сопровождается кристаллизацией расплавленного металла.

Готовый сварочный аппарат (вид сверху)

В результате прохождения описанных выше процессов в зоне соединения формируется литое ядро, отличающееся высокой прочностью. Полученная зона соединения характеризуется значительными остаточными напряжениями, которые можно минимизировать, если не сразу разжимать электроды после прекращения подачи тока, а выждать некоторое время. Можно даже несколько увеличить усилие на зону соединения после прекращения подачи тока, что также снизит остаточные напряжения и позволит добиться эффекта ковки.

Кстати, используя трансформатор от старой микроволновки и простейшие комплектующие, можно самостоятельно собрать сварочный аппарат и для дуговой сварки. Конечно, такой аппарат, сложно назвать полноценным, но для некоторых видов мелких работ он вполне применим. Пример создания такого мини-сварочника можно увидеть в видео ниже.

shnifer81 › Блог › Точечная сварка из микроволновки

Всем доброго времени суток! И так начну. Как то видел на просторах интернета точечную сварку из трансформатора микроволновки и решил сделать и себе. Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше Распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без1/4 витка.

Да, еще между обмотками трансформатора стаял шунты из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата. Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10. Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм. Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов. Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Читать еще:  Микро сварка из блока питания

Кому не сложно спасибо за репост, может кому еще пригодится тема!
Всем супер драйва и хорошего настроения!

Комментарии 139

Померь сколько ом первичка у тебя? У меня 3,2 ом. Вначале работало, а теперь почему- то не работает и гудеть стало тихо при сварке. Наверно накрылась первичка, предполагаю.

Первичка 2 Ом ровно

Спасибо! Какой листы эта сварка толщиной соединит?

если добавить в нее кондеры то будет веселее, а так смотря сколько держать, можно и 2 по 2 легко

Спасибо! Какой листы эта сварка толщиной соединит?

сейчас делаю мощнее и споттер, будет видео на моем канале в ютубе

Сними видео с этой конструкцией как варит! Потом уже то!

Почему нет не слова про схему подключения первички?

Доброго времени суток.
Решил собрать данный апарат и вот, взял два транса, срезал не разбирая намотал 50ый провод и… И все, трансы гудят, померял мультиметром на холостом ходу, а тока нет.
Прочитал тут что на холостом его и не будет, ну думаю, хорошо, взял лампу от машины присоединил, загорелась, потом электрод и на клеммы его положил, начал он как гвоздь у всех нагреваться.
Я радостный выключил и начал ваять корпус, все присоединил, включаю, а трансы гудят, а «гвоздь » не плавят, лампу присоединяю и нечего не происходит.
Самый прикол в том что, в начале как только намотал провод на один транс и замерял на «холостом ходу»мультиметром, показало 1,5вольт?!
Подмотал на второй, замерял 0вольт?!
Размотал, подумал может что то не так намотал, снова подмотал второй, показало на холостом 3 вольта?!
Радостный уехал домой, приезжаю на утро в гараж, подключаю иии…опять 0 вольт?!
После, 2часов раздумий залажу в интернет, потом сюда, пернматываю снова, иии дальше выше мною описанные операции с электродом- все работает.
Вот пишу сейчас, т.к. он снова трансы
гудят а не работают, друг о друга клеммой чиркаешь и он мааааленькую искорку выдаёт, но лампу не зажигает и гвозь не плавит.
Вот такие чудеса, не знаю что и делать.
P.s. видел я этот маленький проводок » землю»каторый приклепан был к телу транса я его оборвал при разборке.
Как я понял этот провод был со вторички каторую срезал и он же ненужен вроде? Или я не прав

Этот маленький провод что оборвали с корпуса транса присоедените назад это с первички и будет вам счастье, обязательно на корпус подайте ноль или заземление

Я так понял, взять с любой клемы первички и кинуть на корпус?

нет. используйте провод питания с заземлением и провод заземления присоедените на корпус транса, чтоб случайно фазу не подать на корпус, да и на трансе присоедените проводок что к корпусу шел

Вообщем я ненашел куда этот провод прикрутить, взял первый транс так же без проводка и как нестранно выдовал на холостых 1.5 Вольта, спомащью машинного масла и ловкости рук, без разбора транса, внедрил третий виток 50провода, подсоедин л питание и вуаля, шайбы стал приваривать.
Так и до сихпор загадка, как один транс работает без этого проводка а второй так и не мог выйти на рабочие параметры, хотя оба гудели и иногда(описал ранее) выдавали 3вольта.
Вообщем итог, цель достигнута, но сути так и не разобрав где собака зарыта. Позже в БЖ выложу у себя весь процесс.

Надо поменять провода первичной обмотки местами на ОДНОМ из трансформаторов.

Доброго времени суток.
Решил собрать данный апарат и вот, взял два транса, срезал не разбирая намотал 50ый провод и… И все, трансы гудят, померял мультиметром на холостом ходу, а тока нет.
Прочитал тут что на холостом его и не будет, ну думаю, хорошо, взял лампу от машины присоединил, загорелась, потом электрод и на клеммы его положил, начал он как гвоздь у всех нагреваться.
Я радостный выключил и начал ваять корпус, все присоединил, включаю, а трансы гудят, а «гвоздь » не плавят, лампу присоединяю и нечего не происходит.
Самый прикол в том что, в начале как только намотал провод на один транс и замерял на «холостом ходу»мультиметром, показало 1,5вольт?!
Подмотал на второй, замерял 0вольт?!
Размотал, подумал может что то не так намотал, снова подмотал второй, показало на холостом 3 вольта?!
Радостный уехал домой, приезжаю на утро в гараж, подключаю иии…опять 0 вольт?!
После, 2часов раздумий залажу в интернет, потом сюда, пернматываю снова, иии дальше выше мною описанные операции с электродом- все работает.
Вот пишу сейчас, т.к. он снова трансы
гудят а не работают, друг о друга клеммой чиркаешь и он мааааленькую искорку выдаёт, но лампу не зажигает и гвозь не плавит.
Вот такие чудеса, не знаю что и делать.
P.s. видел я этот маленький проводок » землю»каторый приклепан был к телу транса я его оборвал при разборке.
Как я понял этот провод был со вторички каторую срезал и он же ненужен вроде? Или я не прав

Поменяй на первичке одного из транса клеммы местами

отлично!))
хочу сделать такую штуку для отворачивания закоревших болтов в авто, нагревая их таким прибором
есь пару вопросов
витков толстого провода нужно брать больше или меньше и что меняется при этом?
опасно ли такое устройство и на что обратить внимание?

чем меньше витков тем меньше напряжение и больше ампераж, и на оборот. до пяти вольт этот транс не чувствует кз, выше пяти будет очень сильно греться.2-3 вольта я думаю оптимально. если соблюдать технику безопасности то безопасно, если будете работать им продолжительное время то лучше куллер с компа поставить или от сварочного полуавтомата он как раз на 220вольт

А как влияет на нагрев первички?
Чем ниже напряжение тем больше будет греться так как ток выше? Верно я понял?

Думаю сделаю так же почти 3 витка, а то я тоже и провода хочу сваривать. А ленту к аккуму и так приварит без проблем. Ну к NiCd например для шуруповерта.
А на фото где намотано это провод 1 метр взят или 2?

Не, я именно в выборе 2 или 3 витка. С статье описано и на фото 3 витка, а если сделать на 1 меньше. Я про это

Страшного ничего не будет, сделал почти 3 витка и это в статье написано (3 витка без1/4) я это сделал по нескольким причинам
1. чтоб выводы проводника выходили на одну сторону
2. чтоб плотно провод сидел в трансформаторе
3. чтоб больше был вольтаж для сварки проводов (для лучшего образования дуги)
и то что у меня не закончен третий виток, то он сильно не повлиял не на что, а добавил 0.5вольта только
Так что у вас чтоб были полные два витка выводы будут на разных сторонах транса, чуть меньше вольтаж будет, а чем меньше вольтаж тем больше ампераж! можно даже расчитать транс с проводом

Точечная сварка своими руками из … микроволновки!

Ранее мы писали: что можно сделать из старой микроволновой печи. Сегодня давайте подробно рассмотрим, как сделать аппарат для точечной сварки своими руками из высоковольтного трансформатора или МОТ (Microwave Oven Tranformer – трансформатор микроволновой печи) от старой не годной микроволновки. Конечно, при условии, что ВВ трансформатор исправен (хотя бы его первичная обмотка), а неисправно что-то другое: магнетрон, шлейф, плата управления и т.д.

Для мастера бывает необходимость в точечной сварке. Данная точечная сварка даёт ток до 800 Ампер, чего вполне достаточно для сварки листового металла до 1,5мм.

Итак, нам нужна старая микроволновка и чем она больше по размеру, тем лучше. В больших микроволновках установлен трансформатор большей мощности. Если у Вас нет ненужной микроволновки, то старые микроволновки часто можно купить дёшево на форумах и бесплатных досках объявлений, либо же можно поискать их возле мусорных контейнеров или спросить в телемастерских.

Внимание! Перед разборкой микроволновка должна быть выключена от питающей сети. Далее разбираем микроволновую печь. Внутри микроволновой печи есть несколько компонентов, которые представляют опасность даже в выключенном состоянии и могут нанести серьезный удар током — это конденсаторы (см. фото), способные держать заряд некоторое время. Поэтому разряжаем конденсаторы, замыкая их выводы между собой отверткой. ВВ трансформатор стоит внизу.

Из внутренностей микроволновки нас в первую очередь интересует высоковольтный трансформатор.


Трансформатор состоит из сердечника и двух обмоток: первичной и вторичной. Первичная обмотка намотана более толстым проводом и содержит гораздо меньше витков.

Сердечник трансформатора скрепляется с помощью двух тонких сварных швов, как видно на фото.

Как изготовить трансформатор для сварки?

Есть два варианта снятия обмотки:

  1. Разобрать сердечник трансформатора.
  2. Срубить обмотку зубилом.

Способ 1.

Вам понадобятся ножовка или болгарка для того чтобы разрезать этот шов, а также молоток и долото чтобы добраться до обмоток трансформатора.

Будьте аккуратны, извлекая первичную обмотку из трансформатора, так как она нам еще понадобится.

Постарайтесь не гнуть и не царапать её.

Вторичная обмотка может быть намотана очень плотно и ее сложно извлечь, поэтому если она Вам не нужна, то можно разрезать и вытащить по кускам, так будет намного легче.

Теперь, после всех манипуляций, у Вас на руках должны быть — целая и неповрежденная первичная обмотка трансформатора и его сердечник, разделенный на две части (без клея и бумаги, которые удерживали его обмотки внутри).

Следующим шагом будет намотка вторичной обмотки трансформатора. Для этого нужно взять медный (обязательно!) кабель приблизительно такого же сечения как и прорези в сердечнике трансформатора (около 7 мм) и намотать два витка.

Читать еще:  Оборудование для сварки стальных труб

Затем я скрепил сердечник трансформатора с его основанием, используя обычную 2-х компонентную эпоксидную смолу и аккуратно прижав в тисках, оставил склеиваться.

После того как эпоксидка высохнет, трансформатор должен выглядеть примерно так.

Способ 2.

Тоже не из лёгких, но при этом трансформаторное железо останется целым, что важно. Для этого нужно снять обмотку, используя зубило, долото, ножовку по металлу и т.д.

Удаляем также шунты.

Далее наматываем новую обмотку на трансформатор. Она делается из многожильного провода с сечением не менее 100 мм 2 (или диаметром более 1 см). Будет достаточно сделать 2-3 витка. Если провод имеет слишком толстую изоляцию, то допускается удалить ее и заменить тканевой изоляционной лентой. Если используется сразу два трансформатора, то вторичная обмотка для них делается общей, но очень важно правильно соединить выводы с их первичных обмоток.

Напряжение на выходе трансформатора получилось чуть более 2-х вольт, но сила тока — около 800 Ампер! Это достаточный ток для того чтобы обеспечить прочное соединение при сварке металлов.

Корпус для сварки своими руками

Теперь осталось сделать корпус для аппарата точечной сварки. Можно сделать его из металла.

Можно сделать корпус из дерева. Вы можете делать его исходя из того, что у Вас будет под рукой.

Ниже на фото показан процесс изготовления корпуса.

После того как я вырезал все части корпуса, я тщательно закруглил их края с помощью фрезы. На верхнем рычаге Вам нужно будет сделать выемку, для того, чтобы рычаг мог легко подниматься вверх не упираясь в корпус.

На задней панели я вырезал два отверстия, одно под выключатель, второе под провод питания.

Затем я закрепил на задней панели выключатель и вставил кабель питания в отверстие. Утолщение на кабеле предотвращает его от выпадания.

Я закрепил трансформатор на деревянной основе с помощью обычных саморезов. На один из них я одел клемму, которую присоединил к заземлению.

Затем я отшлифовал, загрунтовал и окрасил все детали. Я выбрал два цвета — черный для корпуса, и желтый для движущихся частей (рычагов).

Также при изготовлении точечной сварки своими руками я использовал:

  • Шнур питания;
  • Ручка от двери;
  • Выключатель;
  • Медные держатели под контактные электроды (2 шт) (их можно купить в магазинах, торгующих сварочным оборудованием);
  • Толстый одножильный медный провод для изготовления контактных электродов (около 5 мм);
  • Саморезы по дереву, гвозди;

После того как окрашенный корпус высох (я дал ему около 2-х дней), приступаем к окончательной сборке устройства.

Электроды для точечной сварки

Электроды оборудования для осуществления точечной сварки выполняют одновременно несколько функций: сжатие соединяемых листов, подвод тока в зону сварки, последующий отвод тепла. Важными параметрами при выборе электрода являются его форма, размеры и др. Именно от этих параметров напрямую зависит, насколько качественным получится сварное соединение. Геометрическая форма электродов может быть прямой или фигурной, но предпочтение отдается прямым моделям, так как они обеспечивают лучший доступ в зону выполнения сварки.

При выборе электродов для сварочного аппарата из микроволновки можно просто обратиться к соответствующему ГОСТу (14111-90), в котором уже оговорены все возможные диаметры данных элементов (10, 13, 16, 20, 25, 32, 40 мм).

Самодельные электроды. Для их изготовления отрежьте два куска толстого медного провода, длиной около 2,5 см каждый. Зажмите их в держателях. Электроды в держателях затягиваются с помощью обычной отвертки. Чем плотнее — тем лучше.

Электрическую часть на этом можно было бы считать завершенной, но для большей безопасности и удобства, я решил добавить еще одну кнопку (микрик), который будет располагаться на верхнем рычаге под небольшим углом. Микровыключатели можно также взять с микроволновки. Таким образом точечная сварка будет работать только тогда, когда выключатель на задней панели включен, и нажат микрик (иными словами два выключателя установлены последовательно).

Можно использовать таймер для установленного времени работы сварки. Например:

Примечание: Не забывайте тщательно изолировать все соединения!
Боковые стороны я прикрутил на саморезы (6 шт. на каждую сторону).

Рычаги я закрепил следующим образом — опытным путем (на глаз) установил их один на другой, в боковых стенках просверлил два отверстия (для нижнего и верхнего рычага) и в отверстие вставил обычный гвоздь, конец которого я затем загнул. Получилась дешевая и надежная ось.

Контактные электроды я установил на торцах рычагов. Для удобства верхний провод идет в одну сторону, нижний в другую.

После того, как контактные электроды выгорят, их легко снять и заменить на новые.

Для того чтобы верхний рычаг всегда был поднят, я использовал обычную резинку.

Если после сборки, оси электродов неточно становятся друг на друга — это легко исправить, немного их согнув.

Испытания самодельной точечной сварки

Для использования, поместите тонкие листы металла между электродами, затем нажмите на кнопку (микрик) в течении 3-4 секунд. Мощный импульс электрического тока нагревает их до температуры плавления, а давления электродов еще больше укрепляет сварное соединение.

Теперь можно убрать свой палец с кнопки, и подождать пока сварной шов не остынет.

Аппарат для точечной сварки своими руками работает настолько хорошо, что сварив эти шайбы друг с другом, я не мог их разъединить (мне удалось это сделать, только используя 2 пары плоскогубцев).

Внимание!

1. Коротить электроды между собой нельзя!

2. При сварке оцинкованных металлов образуются пары оксида цинка, который вреден. Поэтому желательно проводить сварочные работы в хорошо проветриваемом помещении.

Видео процесса изготовления аппарата для точечной сварки своими руками:

Другой вариант точечной сварки:

Ещё один вариант изготовления точечной сварки:

Схема и этапы сборки точечной сварки своими руками из микроволновки

Не удивляет, когда домашние мастера оснащают гаражи, производственные участки малого бизнеса самодельным оборудованием для сварки на уровне профессионального. К таким агрегатам относится и установка точечной сварки своими руками из микроволновки.

Доступная точечная сварка из микроволновки своими руками

Разнообразие методик сварки самодельным аппаратом подразумевает создание неразъёмного соединения. Условия процесса и свойства материалов различаются в технологическом подходе.

Итог действия – активизация связей молекул деталей посредством пластической деформации при термомеханическом воздействии, либо термоэлектрическом. Механическое действие применяется для создания физического контакта элементов без зазора.

Точечная сварка – скоростной метод сращивания без присадочных расходных материалов контактным способом. Конструктивная простота аппаратуры, компактность, дешевизна изготовления и эксплуатации выводят метод в лидеры по использованию.

Методика точечной сварки:

  • Совмещение объектов в заданном положении;
  • Фиксация приложением давления извне;
  • Подача тока;
  • Мгновенный прогрев зоны приложения энергии;
  • Локальная пластичность и деформация зоны нагрева;
  • Сплавление элементов.

Самодельная ручная точечная сварка на основе трансформатора микроволновой печи применяется для соединения листов металла толщиной до 1 мм, сварки аккумуляторов, ремонтных работ.

Экономичность процедуры при прочности места контакта площадью до Ø10 мм обеспечит потребности малого бизнеса при минимуме затрат. При потреблении энергии в 0,8 кВт получаем 5–6-кратное увеличение мощности, 200-кратное возрастание силы тока. Режим работы — импульсный, предел длительности формирования сварочного ядра — 0,1 сек.

Сделать аппарат для точечной сварки недорого

Устаревшая, вышедшая из обращения модель микроволновой печи из-за поломки, с работоспособным трансформатором станет основой самодельного сварочного аппарата контактной сварки.

Аккуратно разбираем бытовой прибор – отдельные элементы, как подлежащий доработке и реконструкции трансформатор и кнопка включения, сетевой фильтр, кабель, пригодятся при сборке самодельного устройства.

Будьте внимательны: конденсатор под кожухом длительное время сохраняет заряд. Разрядите его. Достаточно закоротить контакты стержнем отвёртки.

Модернизированный трансформатор на выходе выдаёт результаты промышленных технических устройств:

  • Ток кратковременного импульса – свыше 1000 А;
  • Мощность – до 5 кВт.

Первичная обмотка трансформатора остаётся в неприкосновенности. Она выполнена из провода большего диаметра. Вторичная обмотка удаляется за ненадобностью. Понадобятся острая стамеска и киянка, либо ножовка по металлу. Чтобы не помять и не перерубить первичку, трансформатор желательно закрепить, а межобмоточное пространство заполнить гофрокартоном.

Металлические шунты для ограничения силы тока демонтируются. Сварной сердечник трансформатора с плотным заполнением обмотки затруднит демонтаж. Манипуляции по удалению проволоки облегчит сквозное высверливание. Избегайте касания сверлом внутренней поверхности сердечника. Операции по подготовке завершены.

Сборка трансформатора

Для вторичной обмотки рекомендуется использовать кабель КГ 1х35. Проводник эксплуатируется при длительном номинальном напряжении 1000 В. Долговременная токовая нагрузка — 300 А. Допускается кратковременная импульсная нагрузка в 1200 А.

Модернизация трансформатора рассчитана на эту величину. Приобретите 2 м кабеля с наложенной синтетической плёнкой на токопроводящие жилы. Внешняя изоляция из шланговой резины 2,2 мм станет помехой. Покрытия 1,2 мм достаточно.

Для облегчения скольжения при намотке кабеля, сердечник плотно обматываем 3 слоями скотча. При старании и хорошем натяжении уложите 2–3 витка. Рассчитайте примерно равную длину выводов. Метраж определён с запасом длины выводов и удобства протяжки при укладке.

Допустимо применение для самодельного трансформатора контактной сварки многожильного мягкого кабеля путём сложения в пучок нескольких медных проводников. Ориентируйтесь на суммарный диаметр токопроводящих жил, минимальный показатель Ø10 мм.

Уменьшение количества витков вторичной обмотки компенсируется увеличением сечения обмотки. Напряжение и сила тока изменяются в десятки раз. Ориентиры контроля показателей на выходе самодельного трансформатора:

  • Напряжение холостого хода – 1,5–3 В;
  • Сила тока импульса – не менее 800 А.

Внимание! Работа без заземления и защитного кожуха опасна.

Мощное самодельное устройство

Для создания точечной сварки из микроволновой печи повышенной мощности ставится дополнительный самодельный трансформатор. Одноимённые выводы вторичных обмоток соединяются последовательно в единую цепь.

Обязательное условие – идентичность самодельных трансформаторов по количеству витков первичной и вторичной обмоток. Несогласование направления намотки витков вторичных обмоток спровоцирует противофазу с падением выходного напряжения до нуля.

Читать еще:  Паста для нержавейки после сварки

Проверка правильности соединения:

  • Проводится последовательное соединение обмоток трансформаторов;
  • Подача напряжения и контроль вольтметром на выходе со вторичной обмотки;
  • Повышение напряжения – ошибка сборки: спарены разноимённые выводы – на первичных напряжение падает, вторичные удваивают его;
  • Отсутствие напряжения – только одна из пар соединена одноимёнными выводами, следует изменить порядок подключения;
  • Соединение одноимённых выводов пары трансформаторов удваивает мощность без изменения напряжения.

Технические характеристики такого самодельного аппарата точечной сварки позволят проводить сварку стальных листов до 5 мм. Превышение силы тока импульса 2000 А потребует усиления электропроводки и подключения к промышленной сети.

Оснащение самодельного аппарата для сварки

Первое, что требуется для сварки – самодельные электроды из меди. Без точного подбора соответствия диаметру провода вторичной обмотки стержней из меди не сделать точечную сварку своими руками надёжной.

Мощность самодельного устройства обусловливает тип: жала паяльников для ручного контакта или рычажные сварочные клещи с давлением в центнер. Род деятельности влияет на ориентацию электродов. Для сварки аккумуляторов стержни устанавливают рядом, для сварки внахлёст – навстречу.

Протяжённость проводников минимизируют для сокращения потерь мощности. Негативное влияние оказывает и количество соединений. Пайка облуженных проводов к медным наконечникам снижает потери.

Обжимные соединения – очаги роста сопротивления. Электроды крепят на резьбе с тугой затяжкой. Болты, шайбы выполняют из сплавов меди. Удаление окислов проводят регулярно.

Концы электродов стачивают на конус, точку контакта оформляют сферой – площадь ядра сварки увеличивается в 2–3 раза относительно поверхности контакта самодельного устройства. Малый диаметр конца электрода повысит качество сварки, уменьшит усилие сдавливания.

Управление самодельной контактной сваркой

Органов управления сваркой 2: кнопка включения подачи электроэнергии на трансформатор, и рычаг сварочных клещей. Кнопка располагается на рычаге управления подвижным электродом.

Обеспечение сжатия достигается приближением электродов к оси рычага и его размером. Установите стационарное либо съёмное крепление самодельного аппарата, опоры неподвижного электрода. Гарантию достаточного контакта при сжатии даст рычаг из диэлектрика или обрезиненного металла длиной 0,6–1 м. Усилие сжатия — 30–100 кг.

Переключатель подачи тока самодельного устройства подключается к первичной обмотке трансформатора, находится под пальцем сварщика. Включение сварки во избежание подгорания электродов допускается при полном сжатии.

Визуальный контроль времени выдержки контакта определяется по цвету металла. При массовой сварке рекомендуется принудительное охлаждение трансформатора и электродов вентилятором, либо перерывы.

Видео по теме: Точечная сварка своими руками

Самодельная точечная сварка из микроволновки

Такая точечная сварка своими руками из микроволновки будет самой доступной технологией не только в плане багажа знаний, но и по величине затрат.

Наиболее простой конструкцией для самостоятельного изготовления обладает сварочный аппарат, основанный на принципе работы контактной или точечной электросварки. Причем такая точечная сварка своими руками из микроволновки будет являться и самой доступной технологией не только в плане необходимого багажа знаний, но и по величине затрат для достижения поставленной цели.

Что такое контактная сварка

Контактной точечной сваркой называют способ соединения заготовок в виде листов металлопроката или приваривание к конструкциям различных штучных изделий: болты, шайбы, заклепки и многое другое. Наиболее широкое применение эта технология контактной сварки нашла в таких отраслях промышленности, как автомобилестроение, самолетостроение и приборостроение.

Обладание аппаратом точечной сварки дает ряд преимуществ и дополнительных возможностей, а именно:

  • возможность сварки изделий из листового металлопроката с малой толщиной;
  • способность сваривать легкоплавкие металлы;
  • аккуратный и прочный сварочный шов.

Основным достоинством контактной точечной сварки является то, что на ней можно научиться работать самостоятельно, имея всего лишь базовый уровень знаний. Для этого необходимо немного потренироваться и вы сможете добиться при работе на таком аппарате высокой производительности, при сравнительно небольших затратах расходных материалов и электроэнергии.

Трансформатор

Процесс контактной точечной электросварки основывается на законе Ленца-Джоуля, который говорит, что электрический ток при протекании через проводник выделяет количество теплоты, равное квадрату силы электрического тока, умноженному на сопротивление участка этого проводника за единицу времени:

То есть, при силе тока, к примеру, в 1000 ампер на небольшом участке контакта будет выделяться большое количество тепловой энергии. В зависимости от длительности времени прохождения электрического тока сначала тепловой энергии будет хватать для того, чтобы расплавить участок контакта легкоплавких алюминиевых листов, а при длительном контакте — точечно сплавить стальную жесть.

Отсюда одним из лучших кандидатов для изготовления аппарата точечной сварки своими руками будет силовой трансформатор, взятый из старой сломанной микроволновки. Как правило, мощность таких повышающих трансформаторов от микроволновой печи колеблется в пределах от 700 ватт до 1,5 киловатта, что вполне достаточно.

Имейте в виду: что в качестве сварочного трансформатора можно взять любой подходящий силовой трансформатор с мощностью примерно в 1 кВт, но наиболее удобным все-таки, на наш взгляд, является преобразователь напряжения от микроволновой печи, его проще переделать.

Пошаговая инструкция

  • небольшая углошлифовальная машина с отрезным кругом по металлу;
  • электродрель или шуроповерт со сверлами;
  • молоток и зубило;
  • набор слесарного инструмента в виде плоскогубцев, различных отверток и т. п.

  1. Берем силовой трансформатор от микроволновой печи и демонтируем вторичную обмотку, она будет большей по объему, главное, не перепутайте. Для этого лучше всего разрезать по краям в месте сварки стальной сердечник и выбить ненужную обмотку молотком и зубилом. Но также можно попробовать аккуратно срезать болгаркой или ножовкой по металлу выступающие края этой обмотки, а оставшиеся ее части в стальном сердечнике просто выбить зубилом.

Важно! Ни при каких обстоятельствах не повредите первичную обмотку, она является основным элементом будущего сварочного трансформатора. Ее можно не снимать с сердечника.

  1. Изготавливаем вторичную обмотку нашего будущего сварочного трансформатора. Для этого нам понадобится отрезок медного изолированного провода сечением примерно в 50 мм2 или около 8-10 мм в диаметре (визуально в палец толщиной) и длиной в 70-100 сантиметров. Основным условием при выборе такого провода — это то, что он должен быть обязательно новым и неповрежденным.

Наматываем этот медный проводник на центральный магнитопровод стального сердечника нашего трансформатора так, чтобы получилось два-три полных витка. Причем это надо сделать таким образом, чтобы витки на магнитопроводе были серединой медного проводника, а оставшиеся концы были примерно равными по длине.

  1. Собираем сварочный трансформатор. Для этого разобранные части стального магнитопровода устанавливаем на место их ровно так, как они стояли, предварительно перед этим смазав места контакта эпоксидной смолой или другим клеем, подходящим для этих целей. Зажимаем всю конструкции в тисках и ждем полного затвердевание клея.

Конечно, если есть возможность, то можно сварить эти части магнитопровода, но при этом необходимо надежно защитить обмотки трансформатора от возможного повреждения расплавленным металлом или искрами.

  1. Закрепляем изготовленный сварочный трансформатор на платформе, лучше всего для этого взять какое-нибудь изолированное основание в виде прочной пластмассовой пластины, деревянной доски или толстой фанеры. Размерами примерно по ширине в 150 мм и длиной от 300 до 700 мм, что будет определять в дальнейшем глубину свариваемой заготовки.
  1. Далее, изготавливаем сварочные контакты. Причем один из них должен быть неподвижный и выдерживать большие нагрузки, поэтому делаем его из прочного кронштейна, который жестко закрепляем на основании трансформатора. К этому кронштейну с помощью медного наконечника подключаем один из концов провода вторичной обмотки.

Другой контакт необходимо выполнить подвижным так, чтобы он мог ровно смыкаться с неподвижным, но в не рабочем состоянии быть нормально разомкнутым. Для этого делаем конструкцию второго контакта в виде рычага, который закрепляем на основании и подпружиниваем с помощью эластичной резиновой ленты или стальной пружины. На рычаге крепим кронштейн сварочного контакта, на который подключаем второй, оставшейся провод вторичной обмотки сварочного трансформатора.

Сварочные контакты проще всего сделать из медного прута 10-20 мм в диаметре, сделав при этом конусообразные заострения на концах. Можно, конечно, использовать специально предназначенные для контактной сварки стержни из вольфрама или на основе сплавов бериллиевой бронзы с цирконием.

  1. В завершение делаем электрическую часть , то есть подключаем первичную обмотку к сети 220 В. Для этого также можно воспользоваться шнуром питания с вилкой от нашей разобранной микроволновой печи, тем более он там больше уже не нужен.

Микровыключатель ставим на разрыв первичной обмотки, то есть сети 220 В, а расположить его удобней всего, закрепив на рычаге подвижного контакта.

Внимание! Все контакты и оголенные части электрической цепи 220 В, изготовленного нами сварочного аппарата, необходимо тщательно изолировать с помощью ПВХ изоленты.

  1. Все, точечная сварка из микроволновки готова. Вам остается для начала потренироваться, чтобы понять, как протекают основные процессы сварки для различных металлов в зависимости от формы и толщины изделий. А вот после этого можно приступать к практическому применению вашего аппарата контактной сварки по непосредственному предназначению.

Споттер своими руками из микроволновки

Один из контактов будет массой и его выполняют в виде медной клеммы с большой площадью контакта. Второй электрод будет непосредственно сварочным и его изготавливают в виде металлического прута с прочным упором, на конце которого делают специальный заостренный медный контакт на конце для простой точечной сварки.

А вот для изготовления настоящего споттера, не уступающего промышленным образцам, понадобится вдобавок выполнить, как минимум, электрическую схему управления и формирования сварочного импульса, а также придется прилично потратиться на различные комплектующие и расходные элементы для проведения полноценных ремонтных кузовных работ.

Если у вас есть свой опыт по изготовлению и применению самодельных сварочных аппаратов контактной точечной сварки, то поделитесь им в блоке комментариев.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
