Ванная сварка арматуры

Содержание:

1. Краткая характеристика
2. Особенности и нюансы сварочного процесса
3. Достоинства
4. Недостатки
5. Используемое оборудование
6. Как проводится ванная сварка
7. Интересное видео

Сварка уже давно прочно укоренилась во многих сферах промышленности. Этот вид соединения металлов позволяет создавать огромные конструкции особой важности, различное оборудование, приборы, которые необходимы для нашей жизни. Каждый из методов имеет преимущества и недостатки, но вы остановимся на надежном методе сваривания, который пользуется популярностью на многих производствах — ванной сварке.

Она используется для сваривания отдельных частей изделий из легированной стали. Этот метод способен выдерживать повышенные статические и динамические нагрузки. Но все же перед тем как к нему приступать стоит рассмотреть основные особенности и нюансы.

Краткая характеристика

Ванная сварка — это способ сваривания металлических изделий, во время которого применяется приспособление с U-образной формой. У него имеется несколько наименований — ванночки или скоба накладка для сварки арматуры. Это и легло в основу названия данного способа сваривания. Части арматуры погружаются в скобу-ванночку, расплавленная сталь заполняет ее до краев. После этого металл застывает, образует шов с высокой прочностью.

Чтобы расплавленная сталь не вытекала с торцов ванночки, помещаются ограничительные элементы. А в конце сварочного процесса ванночки соединяются с арматурой и расплавленной сталью. Встречаются накладки съемного типа, которые выполняются из меди, ее сплавов, керамики, графита. Данные варианты предназначены для многократного применения.

Ванная сварка арматуры может проводиться при помощи одного или нескольких электродов. Этот способ сваривания позволяет сваривать металлические элементы в любом положении в пространстве, кроме потолочного. Размер накладки должен быть больше, чем параметры диаметра арматуры. От краев ванночки до свариваемого элемента должно быть не меньше 15 мм.

Если изделия находятся в горизонтальном расположении, то для создания ванны стальная накладка приваривается к соединяемым арматурным стержням в зоне их стыка. Во время сваривания стержней, которые находятся в вертикальном положении, применяются штампованные стальные формы. Они привариваются к торцевой области изделия, которая имеется снизу.

Особенности и нюансы сварочного процесса

Сварка арматуры ванным способом имеет несколько дополнительных особенностей, которые обязательно нужно рассмотреть, перед тем как к приступать к работам. Данная технология считается простым процессом, но все же если вы хотите получить качественное и прочное соединение, то стоит тщательно подготовиться.

Сварка ванным способом имеет следующие особенности:

1. Сварочный процесс должен выполняться в непрерывном режиме. Это имеет огромное значение для получения равномерного расплавления. Дело в том, что температурные показатели у некоторых видов металлов достаточно высокие, это занимает много времени для разогрева. За счет того что сварочные работы осуществляются в непрерывном режиме сталь расплавляется намного быстрее.
2. На поверхности металлического изделия образуются пузыри из шлака и защитного газа. Для их выхода в ванночке необходимо сделать отверстие. Но все же шлаковые образования не считается чужеродными компонентами, они защищают швы от окисления.
3. Технология ванной сварки арматуры предполагает появление защитной корки на поверхности соединения. Обычно ее образование указывает на соблюдение всех правил сварочного процесса.
4. Сразу же после окончания сварки не нужно счищать защитную корку, необходимо подождать, чтобы расплавленный металл застыл. А пока деталь горячая ее можно слегка обстучать со всех сторон, это позволит устранить повышенное напряжение.
5. При проведении сварки электрод не стоит удерживать в неподвижном состоянии на области стыка. Новички думают, что это будет способствовать тому, что тепловая энергия сможет самостоятельно разойтись по поверхности изделия и сталь равномерно расплавится. Во время процесса движения должны быть последовательными, совместно с этим сварщик должен захватывать нерасплавленные кромки.
6. Скорость рабочего процесса не должна быть слишком медленной или слишком быстрой.
7. Если во время сварки сварщик будет делать все слишком быстро, то он не сможет расплавить металла до требуемой температуры, а самое соединение выйдет низкого качества.
8. Если сварщик будет медленным, то он не расплавит сталь равномерно. В результате этого она распределится в ванночке так, что готовый шов получится некачественным. Оптимальная скорость сварки указана в ГОСТах.

Достоинства

Сварка ванным способом — это простой и легкий метод соединения участков металлических конструкций. Данную технологию используют во многих сферах производства, она позволяет работать с разными видами металла.

Ванная сварка арматуры и колонн имеет целый ряд преимуществ:

• этот метод может использоваться для неподвижных частей металлических конструкций. Не нужно их поворачивать и передвигать, чтобы создать прочное соединение по всей поверхности;
• во время расплава происходит равномерное, а не точечное разогревание прутков;
• исследование шва может выполняться при помощи доступных методов, к примеру, при помощи гамма-лучевой диагностики;
• для рабочего процесса может применяться обычное оборудование;
• сварка данным способом позволяет получить прочное и качественное соединение;
• ванночки для сварки арматуры предотвращают растекание расплавленного материала, они формируют аккуратный и ровный шов;
• минимальные затраты на расходные материалы;
• максимальное удобство, которое облегчает сваривание. А стальная форма служит дополнительным ребром жесткости;
• достаточно просто можно подобрать формы под размеры прутка. Они выпускаются в широком ассортименте.

Недостатки

Но все же стоит помнить, что сварка арматуры ванным способом — это не просто легкий метод получения прочного соединения, этот процесс имеет некоторые недостатки, которые стоит учитывать при проведении сварочных работ.

Среди негативных сторон можно выделить:

• при проведении сварочного процесса следует соблюдать непрерывность работ;
• нужно следить за тем, чтобы разогрев обхватывал всю область контакта;
• ванный метод сваривания требует профессиональной подготовки;
• обычно ванночки для сварки используются только один раз, они не предназначены для многократного применения;
• обязательно должен соблюдаться подготовительный этап, а это дополнительные временные затраты.

Важно! Если во время сварочного процесса не соблюдать требуемый температурный режим. При слишком быстром охлаждении может образовываться слишком много шлака.

Используемое оборудование

Что это такое — сварка ванным способом, мы рассмотрели, но все же нужно знать, какое оборудование должно применяться во время этого процесса. Именно это важное условие, от которого зависит качество и прочность сварного соединения.

Обычно во время ванного сваривания используются следующие элементы:

1. Сварочный аппарат. Этот элемент снижает напряжение до 220 вольт и вырабатывает постоянный ток с большой силой. Его называют сварочным инвертором, у него предусмотрен полный набор функций и режимов. В настоящее время производятся приборы небольших размеров, которые можно применять в домашних условиях.
2. Скобы накладки для сварки арматуры. Данные изделия стоит выбирать в соответствии с видом соединения и характером свариваемых элементов. Для горизонтальных рекомендуется применять такие варианты, как С14-Мn, С15-Рс, С16-Мо.
3. Для защиты расплавленного металла в сварочной ванне в некоторых ситуациях может потребоваться создание среды из инертного газа, обычно это требуют качества свариваемых материалов. Для этих целей рекомендуется применять небольшие баллоны с инертным газом, которые имеются в продаже.
4. Электроды плавящегося типа. Они могут иметь разное покрытие из алюминия, меди, стали и других сплавов. Для рядовых работ подойдут стержни марок МР-3 или АНО, их диаметр должен быть в пределах 2-4 мм. Данные расходные материалы можно всегда найти в продаже. А вот для оборудования ответственного назначения подходят только стержни УОНИ.
5. Защитная маска сварщика. Наиболее подходящим вариантом для сварочных работ будет изделие, которое закрепляется на голове. Дополнительно нужна одежда и перчатки из защитного материала. Изделия должны защищать от ультрафиолетовых лучей, брызг расплавленного металла.

Как проводится ванная сварка

Технология ванной сварки арматуры и колонн состоит из нескольких этапов. При первом производится подготовка всех материалов и свариваемых деталей. А в последующий этап осуществляются основные сварные работы.

При подготовке стоит выполнить несколько операций:

• очищение концов арматурных стержней при помощи металлической щетки до появления блеска. Во время этого этапа стоит удалить все участки с ржавчиной, грязью, краской и другими видами загрязнений. Все это может ухудшить качество соединения, оно выйдет хрупким и слабым. Размер очистки на каждом конце должен составлять не меньше 3 см;
• к нижним плоскостям стыкуемых стержней нужно приварить точечной приваркой инверторную форму. Она будет служить емкостью для скапливания расплавленной стали.

После этого можно приступать к ванной сварке колонн и арматуры. Электрод требуется подвести к торцу одного из стержней и начать его расплавление. Расходником нужно передвигаться по всей площади торца — движения могут быть круговыми или из стороны в сторону. После можно переходить на противоположный торец свариваемой арматуры. Действия стоит проводить по очереди до полного заполнения ванночки расплавленным металлом.

Стоит отметить! Все действия и движения при проведении сварочного процесса должны быть легкими, потому что расплавление осуществляется при высоких токах. Например, если применяются электроды с диаметром 7-8 мм, то к ним стоит подать ток с силой 400-450 ампер.

Сварка должна продолжаться, пока расплавленные металл не перекроет соединяемые стержни. После этого рекомендуется правильно выполнить конечные действия — необходимо еще раз равномерно прогреть металла в сварочной ванне, это нужно для его равномерного остывания. Далее электродом вращают между концами соединяемой арматурой, но это стоит делать не сильно.

Ванный сварочный процесс — популярный метод, который используется в разных областях промышленности. Он позволяет получить прочное, качественное и ровное соединение, и это достигается за счет использования скоб накладок для ванной сварки, также данные элементы называют ванночками. Также они предотвращают разбрызгивание и вытекание расплавленного материала из зоны сваривания. Но все же перед тем как производить работы стоит рассмотреть его важные особенности и принципы.

Интересное видео

Технология ванной сварки

Рассмотрим, что представляет ванная сварка, какое оборудование нужно для ее проведения, преимущества и недостатки технологии, а также области ее применения.

Соединение металлических деталей с помощью сварки является наиболее надежным. Ее применяют во многих областях промышленности и в быту.

Наибольший интерес представляет часто применяемая ручная ванная сварка. Рассмотрим, что она собой представляет и какое оборудование нужно для ее проведения, преимущества и недостатки этой технологии, а также области ее применения.

Технология сварки ванным способом

В основном проводится ванная сварка арматуры. Свое название она получила благодаря использованию в технологии расплавленного металлического сплава, находящегося в ограниченной концами соединяемых деталей и накладкой в виде скобы области. Это напоминает ванну, наполненную водой. Жидкий металл состоит из расплавов электрода и соединяемых концов изделий. Накладки в виде скоб используются для того, чтобы расплав не мог растекаться во время проведения сварки. Дополнительно с торцов скобы устанавливаются ограничители, обеспечивающие защиту от растекания шлаковой фракции по поверхности стержня. Скобы–накладки и ограничители производятся из низкоуглеродистых сталей. После выполнения работ они остаются в области шва. Применяют также съемные ванночки для сварки арматуры, выполненные из медных сплавов (кроме латуни и бронзы), а также керамические и графитовые. Они являются формами многоразового использования.

Выполняется сварка с помощью одного электрода или несколькими соединенными пластиной электродами (гребенкой) или электродным держателем

Технология позволяет стыковать горизонтально, наклонно и вертикально расположенные стержни.

При горизонтальном расположении изделий для создания ванны стальную скобу приваривают к области соединяемых арматурных стержней в месте их стыка.

Расстояние между свариваемыми торцами изделий должен составлять 1,5-2 диаметра используемых электродов с покрытием.

При соединении вертикально расположенных стержней применяют штампованную стальную форму, которую приваривают к торцу изделия, расположенного снизу. Затем производят расплавление его сечения с помощью дуги. После этого торец верхнего стержневого элемента прихватывают к расплавленому нижнему сечению и продолжают дальнейшее расплавление соединяемых частей. Происходит постепенное заполнение формы образующимся общим расплавом.

Для того, чтобы освободиться от шлака, делают отверстие в форме с помощью прожигания стенки. После проведения сварки его заваривают.

Особенности выполнения сварки

Особенностью выполнения такой сварки является непрерывность процесса. При этом образующиеся после расплавления металла пузыри, состоящие из инертного газа, и шлаки собираются на поверхности металла. Это значительно улучшает качество стыкового соединения.

Расплавить кромочные части соединяемых деталей возможно только при достижении температуры плавления. Для металлов она имеет очень высокий показатель и получается с помощью плазменной дуги. Сварочная работа должна проходить так:

• Сначала нужно провести возбуждение дуги, которое возникает при контакте рабочего электрода с металлом. Другой электрод сварочного агрегата предварительно крепится к металлу. При соприкосновении с поверхностью рабочий электрод замыкает цепь, создавая ток в сотни ампер и возбуждая тем самым сварочную дугу.
• Затем выполняется сама сварка. Рабочим электродом с возбужденной дугой медленно водят над поверхностью кромок деталей, расплавляя их путем разогрева до температур в тысячи градусов. Сам конец рабочего электрода также подвергается расплавлению.
• Полученный расплав создает «сварочную ванну» в замкнутом пространстве. В результате химических процессов между компонентами расплава (торцевых частей и электрода) происходит образование нового сплава. Шлаковые отложения на поверхности и газовые выделения являются благоприятным фактором, т. к. они защищают расплав от соприкосновения с атмосферой до момента его окончательного застывания.
• При отвердевании нового сплава образуется прочное соединение деталей. На поверхности «правильного шва» соединения должна образоваться ровная корка из шлаковых компонентов.
• Иногда сварщики, пока металл не отвердел окончательно, обстукивают шов, чтобы снять появившееся в металле при сварке напряжение.
• Для получения качественного шва электрод при расплавлении не должен неподвижно располагаться в одном месте. Чтобы создать равномерный расплав, его необходимо двигать, прихватывая нерасплавленные части кромки и одновременно двигаясь поступательно по направлению шва.

Применяемое оборудование

1. Сварочного аппарата, служащего для понижения напряжения 220 вольт и создающего постоянный ток большой силы. В отличие от обычного трансформатора, он называется сварочным инвертором и имеет много дополнительных функциональных режимов. Сейчас выпускаются аппараты небольших размеров, которые можно использовать дома. Они отличаются высокочастотным напряжением в сотни КГц, преобразующим ток в постоянный.
2. Скобы-накладки (ванночки), которые подбираются в зависимости от вида шва и характера свариваемых изделий. Для горизонтальных соединений, например, используются скобы типов С14-Мn, С15-Рс, С16-Мо.
3. Для обеспечения защиты расплава в сварной ванне иногда требуется дополнительно создавать среду из инертного газа, т. к. этого требуют характеристики соединяемых материалов. Для этого используют небольшие баллоны с инертным газом, которые есть в продаже.
4. Плавящиеся электроды с покрытием из стальных, алюминиевых, медных и других сплавов. Для рядовых работ подойдут стержни марок МР-3 и АНО диаметром 2-4 мм, которые всегда есть в продаже. Для конструкций ответственного назначения используют стержни УОНИ.
5. Защитная маска (маска сварщика). Удобнее для работы маска, которую закрепляют на голове. Также нужна специальная одежда и перчатки, защищающие от ультрафиолетовых лучей и брызг расплавленного металла.

Для чего используют этот метод

• металлических арматурных стержней, особенно большого диаметра от 20 до 100 мм;
• стыков толстостенных стальных фланцев, изготовленных из полос;
• стыков многорядных арматурных конструкций в железобетонных сооружениях.

Ванным способом проводят соединения конструкций большинства крупных железобетонных объектов, имеющих сложный каркас.

Преимущества и недостатки

Широкое использование ванной сварки объясняется ее преимуществами:

• технология не требует специального оборудования;
• она удобна, потому что может быть выполнена в любом расположении стыков;
• с помощью ванной сварки достигается единый прочный каркас конструкции без снижения ее жесткости;
• является экономичным видом сварки;
• может применяться для бытовых нужд.

К недостаткам ванно-шовной сварки можно отнести требование соблюдать непрерывность процесса, чтобы поддерживать жидкое состояние металла во время работы. Поэтому замену электродов во время процесса не рекомендуют. В случае необходимости такой замены выполнять это нужно очень быстро.

Несоблюдение температурного режима очень влияет на качестве шва. При слишком быстром охлаждении расплава может образоваться много шлака.

Также не нужно допускать слишком быстрого расплавления металла, поэтому дугу на электроде нужно периодически гасить.

Области использования

Также ванная сварка широко используется при строительстве дачных домов и приусадебных построек, квартирном ремонте во время перепланировки и других бытовых работах.

Изучив тонкости ванной сварки, Вы можете попробовать выполнить ее самостоятельно. А если у Вас есть опыт таких работ, вы можете поделиться им в комментариях к этой статье.

Сварка арматуры ванным способом – эффективная и простая методика

Ванная, контактная сварка арматуры и другие современные способы выполнения сварочных мероприятий позволяют получать высококачественные армированные конструкции и при этом обеспечивают немалую экономию металла.

1 Сварка арматуры – ГОСТ 14098–91

В настоящее время сварка металлических стержней, используемых в качестве армирующих элементов для различных железобетонных конструкций (фундаментные блоки, балконные плиты, плиты перекрытия и так далее), выполняется несколькими способами. Существуют следующие виды соединения арматуры:

• электрошлаковая полуавтоматическая;
• ванно-шовная;
• электродуговая ручная;
• контактная;
• ванная.

Госстандарт 14098 определяет конструкцию, виды и геометрические параметры соединений, получаемых при помощи контактной и электродуговой сварки.

Данный документ распространяется на стальные стержни, которые имеют сечение не более 30 и не менее 4 миллиметров, а также на металлическую проволоку с сечением свыше трех миллиметров.

Сварные соединения арматуры (ГОСТ 14098–91) могут быть трех типов:

• нахлесточными;
• стыковыми;
• тавровыми.

Соединение нахлестом выполняется по двум рельефам и швами (электродуговая ручная сварка), тавровая – в инвентарной форме (с применением одного электрода в ванне), под флюсом (присадочная проволока не используется), механизировано и вручную (в атмосфере углекислого газа), контактно (непрерывным оплавлением арматуры и сопротивлением). А вот стыковые соединения осуществляются разными способами. Наиболее часто встречающие из них таковы:

• в комбинированных формующих и несущих деталях спаренных арматурных прутков одним сварочным стержнем;
• в инвентарной форме;
• механизированным методом при помощи электродуги и порошковой присадки (проволоки);
• ручная дуговая одинарными и многослойными швами.

2 Сварка арматуры ванным способом – общая информация

Ванная технология обычно применяется для соединения:

• больших по диаметру арматурных изделий (от 2 до 10 сантиметров);
• стыков арматуры, расположенной в железобетонных конструкциях в несколько рядов;
• стыков фланцев, которые изготовлены из больших по сечению стальных полос.

Ванный способ отлично зарекомендовал себя для сваривания элементов крупных сооружений из железобетона, сложных арматурных каркасов, при возведении различных зданий и строений.Он гарантирует сохранение жесткости и прочностных параметров конструкции по всей ее длине при создании силового единого каркаса. Кроме того, ванная сварка может выполняться и горизонтально, и вертикально, что облегчает процесс соединения деталей без кантовки конструкции. А главное – описанный сварочный способ осуществляется стандартными приспособлениями, используемыми при обычной электродуговой сварке.

Основным условием получения высокого качества стыков при выполнении сварочных мероприятий является четкое совмещение выпусков арматурных прутков. Использование ванной технологии требует, чтобы оси свариваемых стержней не смещались по отношению друг к другу более чем на половину их сечения. Добиться указанной точности позволяет применение кондукторов специального вида, в которых расположение и геометрические показатели арматуры остаются неизменными в процессе сварки.

Суть ванного способа сварки такова: к арматурным элементам в месте их стыка присоединяется стальная форма (ее просто-напросто приваривают). В этой форме посредством электродуги формируют ванну с металлом, находящимся в расплавленном состоянии. Торцы арматуры от высокой температуры начинают плавиться, что приводит к образованию единой ванны материала сварочного шва. Впоследствии, когда металл остывает, создается требуемое сварное соединение.

Перед выполнением сварки торцы прутков и их поверхности тщательно зачищают, удаляя грязь, окалину, коррозию. Выполняется такая процедура, как правило, при помощи жесткой щетки со стальными щетинками. После этого арматура размещается соосно. При этом между торцами прутов требуется оставлять зазор, величина коего составляет менее полутора диаметров сварочных стержней.

Когда свариваются швы, расположенные по вертикали, роль формующего элемента играет штампованная листовая форма. Ее прикрепляют к нижнему элементу арматуры сваркой без применения присадочных материалов. Выполняя электродом колебательные постепенные движения (по отношению к осям прутков данные движения идут перпендикулярно), производят заплавление стыка по всему его сечению.

Образующийся шлаковый излишек нужно удалить, используя специальный черпак. После этого окончание верхнего арматурного прута присоединяют к нижнему стержню, а затем направляют наплавленный металл в форму. Выпуск шлака производится посредством прожигания в стенке формы отверстия (прожиг выполняется электродом). Впоследствии их снова заваривают.

3 Как варить арматуру в ванне – особенности методики

Имеется три варианта сварки в ванной:

• в керамической форме (полуавтоматическая);
• одно- и трехфазной электродугой в стальной скобе (ручная методика);
• в медной форме (автоматическая ванно-шлаковая).

Максимально экономичным способом признается вариант, когда накладки в процессе сварки не применяются, так как на их изготовление не нужно затрачивать трудовые ресурсы и лишний металл. Соединение без накладок, кроме того, обеспечивает более компактный стык.

Соединение арматуры сваркой в ванне осуществляется при токах с большими величинами. Он может достигать 450 ампер в тех случаях, когда используются 5–6-миллиметровые в диаметре виды электродов. Если сварочная процедура выполняется при пониженных температурах воздуха, применяют ток примерно на 10 процентов выше стандартного. Для соединения арматуры в ванной профессионалы советуют пользоваться стержнями УОНИ-13/55.

При сварке дугой с тремя фазами необходимо оставлять зазор на 2 (минимум на 1,5) сантиметра больше, нежели диаметр эксплуатируемого электрода. При этом величина несовпадения осей арматурных элементов не может превышать показателя пять процентов от сечения самих электродов. Рекомендуется перед сварочными работами придавать «обратный прогиб» арматуре, если используются прутки большой длины.

Нередко торцы стержней при ванной сварке зашлаковываются, что вызвано быстрым отводом от них тепла. Это приводит к уменьшению надежности сварного соединения. Снизить вероятность зашлаковки можно очень просто:

• осуществить подогрев торцов перед началом сваривания;
• применять металлические формы из теплопроводных компонентов (обычно в качестве такового выступает медь).

Еще один нюанс. Место стыка при ванной методике соединения арматуры обтягивают скобой (снизу), сделанной из листовой стали с малым содержанием углерода, либо из прутков. Такой обхват удерживает жидкий металл и не дает ему вытекать. Для увеличения эффекта зачастую по краям скобы вдобавок монтируют особые ограничители, которые не позволяют шлаку растекаться по стержню.

Добавим, что накладные скобы нельзя производить из бронзовых, латунных и медных сплавов. Чаще всего их делают из чистой меди. В этом случае они служат очень долго и не приносят никаких «сюрпризов» в процессе сварки по описанной нами методике.

ГЭСН 06-01-016-02

Сварка арматуры ванным способом при диаметре арматуры: до 32 мм

ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 06-01-016-02

ЗНАЧЕНИЯ РАСЦЕНКИ

Расценка учитывает ПЗ работы на 2000 год (Московские цены), рассчитаны по ГЭСН образца 2009 года. К стоимости нужно применять индексацию перевода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1
Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001

ТРУДОЗАТРАТЫ

График производства работ. Автоматическое построение по смете.

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

РАСХОД МАТЕРИАЛОВ

ИТОГО ПО РЕСУРСАМ: 438,05 Руб.

ВСЕГО ПО РАСЦЕНКЕ: 1 008,67 Руб.

Сравните значение расценки со значением ФЕР 06-01-016-02

Для составления сметы, расценка требует индексации перехода в текущие цены.
Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.
Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

Особенности ванного способа сварки арматуры

Ванная сварка арматуры – это наиболее надежный метод соединения отдельных участков металлоконструкций из легированной стали, обладающей высокой прочностью. На результат сварки влияет ряд факторов, один из которых – соосность соединяемых отрезков.

При проведении обычной сварки встык качество шва будет ненадежным, соединение поломается рядом со швом. Поэтому разработано решение более прочного соединения продольных и поперечных участков армирующей сетки – метод сварки в ванну. При существенных нагрузках во время эксплуатации, конструкция обладает достаточной жесткостью, а сварочный шов на соединении получается небольшим.

Способы соединения арматуры

Производство блоков жби для возведения бетонных домов, монолитное строительство и изготовление фундаментов – это основные места использования арматуры.

Обладая невысокой ценой при надежных характеристиках материала, метод ванной сварки удовлетворяет всем требованиям строительства и монтажа металлоконструкций. Ванную сварку используют также для соединения рельсов, валов и других деталей со сплошным профилем.

Согласно нормам ГОСТ – 14098 от 1991 года для изготовления фундаментов, плит перекрытий и балконов, а также других жби изделий, разрешено сваривание участков из металлических стержней для армирования и надежного сцепления бетонных конструкций. В современном строительстве применяют несколько видов неразъемного соединения армирующего слоя:

• с применением полуавтоматической электрошлаковой сварки;
• ванно-шовного способа соединения;
• ручной электродуговой сварки;
• контактной;
• ванного метода соединения.

С применением на стыке специальной ванночки, неразъемного соединение А500С и остальных марок и размеров, процесс выполнения и стыковки значительно облегчается.

Суть процесса

Метод ванной сварки наиболее часто применяется для соединения прутков с большим сечением 20 – 100 мм. Такой диапазон размеров более всего подходит для выполнения качественного шва.

При соединении ванночка обжимает полностью место контакта. При этом между соединяемыми деталями нужно оставить зазор 2 мм для затекания металла и заполнения всех пор.

При проведении работ по ванной сварке, согласно ГОСТ и требованиям СНиП, получается надежный стык с сохранением характеристик по всей длине собираемой конструкции.

Сдвиги заготовок ограничивает одетая на стык ванночка. Применяют резьбовые ванны, для соединения ответственных стыков, но этот способ требует нарезания резьбы на концах прутков.

Деталь для монтажа подбирается с учетом небольшого зазора между заготовкой и стенкой изделия. В него протекает металл электрода, образуя межатомное соединение основного металла со стержнем электрода.

Бортики на краях ванны не позволяют металлу вытекать, при этом шлак выдавливается наверх шва. Таким же способом происходит соединение вертикальных стержней при изготовлении колонн.

Достоинства и недостатки

Сварочный материал и расплавленный металл арматуры, не растекаясь, заполняет ванночку и образует надежный шов, способный выдержать значительные нагрузки. Материал самой детали служит добавочным усилением для шва.

К остальным преимуществам ванной сварки относятся:

• минимальные затраты, обусловленные рациональным расходованием наплавочного материала;
• технология выполнения всех операций обеспечивает высокое качество шва при аналогичных условиях с другими методами сварки;
• ванный метод неоднократно испытан и проверен, имеется много литературы и пособий по производству работ;
• для каждого размера прутка, найдется подходящая ванночка – это обусловлено широким ассортиментом продукции.

Есть в ванном методе и недостатки. Использование стальных ванн может быть только одноразовым из-за приваривания к основному металлу. Медные ванночки, хотя можно применять несколько раз, цена их довольно высока. Необходимо также проводить подготовительные работы, что забирает время.

Недостатки носят сугубо субъективный характер, поэтому ванный способ соединения наиболее распространен.

Алгоритм одноэлектродного метода

Для выполнения работ по закреплению различных изделий из арматуры А500С, самым лучшим способом будем ванная сварка при помощи медных накладок. Такая сварочная ванна выполняется без канавок для удержания металла, но внутренняя часть изготовлена с гладкой поверхностью, что позволяет легко пристыковывать арматуру.

Метод применяется при монтаже конструкций, находящихся под воздействием статических, вибрационных нагрузок. Сварочные аппараты могут использоваться с питанием от постоянного и переменного токов, главное, они должны быть достаточной мощности и производительности.

Ванную сварку начинают от одной из сторон, постепенно продвигаясь к центру. Электрод должен продвигаться медленно, совершая кольцевые движения или полумесяцем. Такой способ обеспечит равномерное заполнение полости ванночки и прогрева основного металла.

При плавлении, электрод опускают, обеспечивая образование наиболее короткой дуги. Металл поднимается к верхней кромке ванночки, полностью покрывая арматуру. После этого ванная сварка считается оконченной. Когда шов остынет, можно производить подгонку деталей.

При остановке ванной сварки надо обязательно отбить шлак и зажечь дугу на готовом крае шва. Это даст возможность надежно перекрыть место остановки и прерывания шва. Завершать шов следует посередине ванночки для предотвращения раковин и пустот. Такие места нужно очистить от шлака и проварить снова.

Формочки

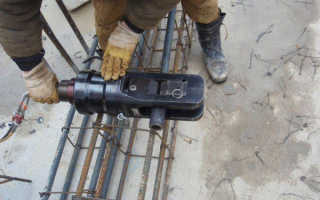

Чтобы соединить две плети арматуры, применяют скобу-накладку, предназначенную специально для ванной сварки.

Медные ванночки или детали с содержанием этого металла считаются наиболее прочными накладками. Разборная накладка производится из разных марок меди с помощью литья, штампов и с помощью механических операций по обработке болванок.

Применять для изготовления ванн бронзу, латунь не рекомендуется. Для обеспечения сварки с малыми зазорами рекомендуется использовать неразборный способ производства медных желобков. Такие изделия можно применять для сварки более 100 стыков.

Многоэлектродный метод

Отличительной особенностью многоэлектродного метода ванной сварки является соединение нескольких электродов на специальную пластину, гребенку, которую вставляют в держатель.

Рукоятка держателя вынесена в сторону от корпуса и сварочной шины. Для ванной многоэлектродной сварки используются аппараты переменного тока.

Такая конструкция работает по принципу сварки одноэлектродным методом. Дугу зажигают с одной стороны, продвигаются ко второму краю. Следует помнить, что заканчивать шов лучше посередине накладки.

Расплавив конец арматуры, переходят ко второму концу. Движения электродов для наполнения шва точно так же производятся по кругу или полумесяцем, постепенно опускаясь при плавлении набора электродов.

Для усиления шва рекомендуется периодически опускать электроды в сварочную ванну. Метод позволяет выдавить шлак. Затем дуга снова зажигается и процесс электросварки продолжается. Такую операцию советуют провести более 5-ти раз.

При возникновении неудобного проведения сварочных работ и угла наклона держателя, зазор между стержнями не делают и соединяют их вплотную друг к другу.

При проведении ванной сварки в вертикальном положении, электроды ведутся без сильного наклона, пластина не отклоняется от перпендикулярного положения.

Для такого способа применение стальных неразборных ванночек достаточно редкое явление. Они применяются при невозможности установки специализированных накладок. Наиболее часто используются металлические разборные или выштампованные накладки.

Необходимо обратить внимание на несколько основных моментов. В случае грамотного, аккуратного и качественного проведения сварочных работ с применением соединения арматуры ванным способом, получается прочный, надежный сварочный шов.

Он позволяет пользоваться металлоконструкциями и бетонными узлами долгое время. Это обусловлено сохранением гибкости и прочности арматуры в месте сборки. Главное, чтобы работы по ванной сварке производились высококвалифицированными специалистами при соблюдении технологии проведения сварки.
