Как врезаться в водопроводную трубу без сварки?

Как врезаться в водопроводную трубу без сварки

Вы хотите выполнить врезку в трубу водопровода городской магистрали? Для этого не нужно перекрывать воду, но необходимо получить разрешение от водоканала.

Работа выполняется без использования сварки. Но она не исключается, как еще один способ врезки.

В точке подключения к магистрали требуется соорудить монтажный колодец. Если вам дадут разрешение без его устройства, тогда придется произвести врезку в ближайшем эксплуатируемом колодце. Перед этим нужно подготовить траншею и трубу для прокладки водопровода к дому.

Устройство для врезки

Как врезаться в водопроводную трубу без сварки? Для этого служит седельный хомут, или седелка. Подобное соединение выдерживает давление до 16 атм.

Что такое седелка

Хомут для врезки в водопровод под давлением напоминает муфту, состоящую из двух половин, на одной из которых расположен патрубок или фланец для врезки.

Герметичность соединения осуществляется за счет прокладки. Она может быть выполнена в виде кольца, окаймляющего врезное отверстие. Подобное изделие, обычно, изготовляют для пластикового трубопровода.

Второй вид прокладки – это уплотнительный слой, покрывающий всю внутреннюю поверхность хомута для врезки в водопровод. Такая модель предназначена для металлической, чугунной и асбестоцементной магистралей, но встречается и в пластиковых конструкциях (как сделать водопровод из полипропилена своими руками). Используемый материал – этилен-пропиленовый каучук.

Производятся также универсальные седелки, основу которых составляет металлическая полоса, напоминающая стяжной автомобильный хомут.

Стоимость седельных хомутов от 70 рублей.

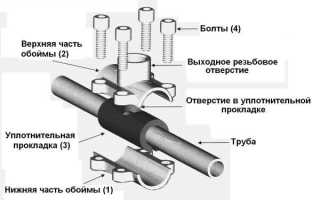

Схема седельного хомута для врезки водопровода.

Бывают изделия с дополнительными элементами, облегчающими врезку в существующий водопровод:

• со встроенной фрезой и боковым отводом на перекрывной кран;
• с герметичным торцом патрубка.

Для пластика выпускаются также хомуты с нагревательной спиралью. Они продаются по цене от 1 тыс. рублей и требуют для работы сварочный аппарат, который еще дороже: от 70 тыс. рублей. Соединение выполняется при помощи электродиффузионной сварки.

Встречаются седелки, выполненные в виде трехсоставных муфт для врезки в водопровод большого диаметра.

Крепление седелки

Половины хомута стягиваются между собой двумя, четырьмя или шестью болтами в паре с гайками. Закручивание производится равномерно, без перекосов.

Выбранный участок трубопровода очищается от грязи, чтобы обеспечить плотное прилегание прокладки. На железной трубе снимается ржавчина (какие трубы выбрать для водопровода в квартире). Затем крепится седелка для врезки в водопровод.

Иногда болты из комплекта могут быть такой длины, что состыковывать две половины хомута тяжело. Проверяется это перед врезкой и при необходимости приобретаются в магазине более длинные болты. Лучше их покупать в паре с гайками, потому что зарубежные стандарты могут не соответствовать нашим размерам. Такое случается с турецким товаром.

Если возникли сомнения в плотности прилегания хомута или в качестве турецкой прокладки, тогда используется герметизирующая паста, которая наносится тонким слоем на уплотнение.

Схема крепления седельного хомута к водопроводу.

Процесс врезки

В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.

Простой метод

Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.

К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.

Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.

Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.

Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.

Работа выполняется вдвоем. Помощник стоит около электрической розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.

Схема седельного хомута для врезки водопровода под давлением.

Затем производят монтаж домашней водопроводной линии (автономная система водоснабжения частного дома). Она может стыковаться с краном по-разному.

Основные способы соединения:

1. Резьбовое.
2. С использованием компрессионных фитингов.
3. Клеевое.
4. При помощи пайки.

Это зависит от материала трубы.

Применение встроенной фрезы и защитного клапана

Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.

На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.

Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.

Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.

Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.

Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.

Еще способы

Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.

На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.

Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.

К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода водоснабжения.

После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.

Возможно вам будет интересна информация изложенная в следующих статьях:

Видео о врезке в водопровод под давлением.

Как врезаться в трубу без сварки

Как врезаться в трубу без сварки интересует того хозяина дома, который решил сделать перепланировку или расширение жилой площади. Не каждый человек владеет технологией сварочных работ. Да и аппаратура стоит достаточно дорого, чтобы приобретать ее в собственность для одноразовой работы. Поэтому всегда возникает вопрос, как осуществить работу без сварки.

Существует три метода врезки в трубу без сварки:

• При помощи патрубка;
• Врезка под давлением с помощью адаптера;
• Врезка без давления с помощью сиделки.

Проблемы по ходу выполняемых работ

Вся работа ведется с водопроводной трубой. В ходе этого процесса могут возникнуть такие проблемы:

1. Водопроводная труба может быть помещена в стену или идти слишком близко вдоль нее. Это очень сильно усложняет предстоящую работу.
2. В некоторых конструкция требуется соединение по принципу «папа-мама». На конце трубы присутствует раструб с уплотнением. Его достаточно трудно вставить в другую трубу.
3. При замене обычно одна длинная труба заменяется двумя отрезками, стыкующимися между собой патрубком. Такое соединение выполняется не очень просто.

Особенности врезки с помощью патрубка

Данный процесс осуществляется без режущего инструмента, т.к. ничего разъединять не требуется. Необходимо просто приобрести в строительном магазине патрубок. Главное, чтобы его размер совпадал с диаметром водопровода.

• На поверхности трубы высверливается отверстие под патрубок. Делается оно с помощью специального корончатого сверла.
• Фиксация патрубка на водопроводной трубе. Вырезанное отверстие должно полностью совпасть с выемкой патрубка. В работе применяются ключ и отвертка.
• Берется уплотнитель из резины и вставляется в закрепленный на трубе патрубок.
• Вставка водоотводного шланга в патрубок через резиновый уплотнитель.

Т.к. водопроводная система имеет слабость к утечкам, то все стыки обязательно нужно обработать герметикам. Он продается в магазинах с автомобильной косметикой. Силиконовое вещество мажет вокруг отверстия, но делать это нужно на расстоянии в 1 см.

Если труба сделана из стали, то уплотнить созданное отверстие нужно хомутом. Если труба полиэтиленовая, то подойдет обычная изолента.

Врезка в водопровод

Особенность врезки под давлением

Если водоподача идет под давлением, то врезка в такую трубу делается при помощи специального устройства. Оно называется сиделка. Состоит она из двух частей, которые обхватывают водопровод с обеих сторон. Среди сантехников ходит такое жаргонное название сиделки, как хомут для врезки.

Сиделка помогает очень оперативно создать нужное число ответвлений от трубы для организации систем поставки питьевой воды, для технических нужд.

Патрубок в этой ситуации поворачивается на 360 градусов. Очень важно, чтобы деталь была сделана из того же материала, что и труба. Тогда общая конструкция сможет выдержать то давление, под напором которого функционирует водоподача.

Особенность врезки без давления

Для осуществления этого метода нужно использовать адаптер. Всю работу нужно делать поэтапно:

• Сначала требуется отключить всю воду в доме;
• С помощью дрели и коронкового сверла в водопроводе делается отверстие круглой формы.
• Совмещая с отверстием на трубе, располагается адаптер. Затем он закрепляется на этом месте с помощью болтов. Если используется обычная фиксация, то поверхность водопровода нужно очистить и обезжирить. Только потом накладывать адаптер и затянуть гайку.

После каждого метода врезки в водопровод, нужно возобновить подачу воды и протестировать новую конструкцию.

На видео ниже показано как делать врезку с помощью хомутового отвода:

Врезка в пластиковую трубу без сварки с помощью патрубков, седелок и специальных адаптеров

Частный дом или дача на протяжении всего срока эксплуатации перестраиваются, улучшаются, обустраиваются. Иногда эти манипуляции совершаются вынуждено, по причине износа какой-либо конструкции или системы, а иногда появляется желание их модернизировать для повышения комфорта в доме. Но, какие бы причины не лежали в основе процесса, порой приобретает актуальность такая операция, как врезка в трубу без сварки. К примеру, без этой процедуры невозможно организовать дополнительный канализационный слив при монтаже стиральной машины или наоборот создание дополнительной точки водоотбора для подключения бытового прибора к системе водоснабжения.

Очерчиваем круг задач

Если нужно врезка в водопроводную трубу, к примеру, то самым логичным на первый взгляд будет очень простой способ:

• Разрезается труба.
• Вваривается или вставляется тройник.
• Выполняется подключение к тройнику.

Если дело приходится иметь с водопроводным или отопительным трубопроводом еще «советского пошиба», то есть металлическим, то подобная манипуляция вида «лоб в лоб» является весьма эффективным способом решения задачи. Но такие трубы на практике встречаются все реже и реже, они безжалостно и повсеместно вытесняются системами из пластика и его производных. Поэтому, на сегодня более актуальным будет вопрос о том, как врезаться в пластиковую трубу.

Естественно, эта работа не является такой уж простой, как кажется на первый взгляд, хотя с другой стороны с ней сможет справиться и непрофессионал, если вооружится нашими советами, а также проявит старание и волю. И для начала, нужно понимать объем работ, с которым придется столкнуться.

Возможные проблемы при врезке:

• Перепиливается труба и в нужном месте очень точно по размерам вырезается кусок под тройник. При этом нужно учитывать, что труба может очень близко примыкать к поверхности стены, а еще может быть замурованной наполовину в стену.
• Возможно, потребуется стыковка по принципу «папа-мама». Конец каждой трубы снабжен расширением – раструбом, в котором имеется резиновый уплотнитель. Именно в этот раструб придется вставлять другую трубу.
• Также, скорее всего, придется произвести замену одной целой трубы на две меньших по размеру. А между ними нужно будет выполнить монтаж отрезка трубы с патрубком, через который будет выполняться подключение.

Врезка в водопровод с помощью патрубка

На самом деле ответ на вопрос о том, как врезаться в водопроводную трубу может быть очень простым. Один из способов этого процесса вообще не требует разрезания элемента трубопровода. Для начала приобретается, в любом специализированном магазине кусок трубы с патрубком, естественно, такого же диаметра, как и труба водопровода.

Врезка без разрезания — несколько простых шагов

Из приобретенного отрезка трубы нужно вырезать патрубок, но таким образом, чтобы на его торце получился элемент типа «пол-трубы». Именно он должен обеспечивать надежное перекрытие места будущей врезки. Проще говоря, должна образоваться как бы вторая стенка трубы. В определенном заранее месте сверлится отверстие, диаметр которого должен соответствовать диаметру патрубка.

На всю внутреннюю поверхность фланца равномерным слоем наносится любой невысыхающий герметик, к примеру, «Body 940». Его стоит искать в автомагазинах, в отделах автокосметики. Этим же составом смазывают участок вокруг отверстия, но до самого отверстия не нужно доходить где-то на 1 см.

Далее при монтаже такого криволинейного фланца на трубу придется воспользоваться я таким крепежным элементом, как хомут для врезки в трубу. Вернее их понадобится две штуки, чтобы притянуть края по обе стороны. Затягивать хомуты нужно очень аккуратно, но так, чтобы герметик начал выдавливаться из-под фланца. Остатки смазки удаляются.

Внимание! Если выполняется врезка в полиэтиленовую трубу водопровода (канализации), где фиксируется небольшое давление, то использованием хомутов является необязательным условием. Можно фланец, использовав широкую изоленту, просто «прибинтовать».

Бывают случаи, когда более рациональным решением будет использование готового тройника, с большим размером поперечного сечения. При этом с него нужно спилить тот отрезок трубы, где нет патрубка. В этом случае общая процедура будет включать продольное разрезание трубы, высверливание в оставшемся отрезке отверстия, а затем монтаж к нему патрубка.

Готовые спецсредства для врезки — сиделки и адаптеры

Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:

• Внедрение адаптеров. Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
• Использование врезок. Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.

Врезка без давления

Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:

• Перекрыта водоподача в канализацию.
• Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
• На трубу надевается адаптер и затягивается болтами.
• Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

Врезка под давлением

Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.

Важно! Седелка на трубу – это деталь трубопровода, которая состоит из 2-х частей, обжимающих трубу с 2-х сторон. В быту седелку очень часто называют – «хомут для врезки».

С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы.

Врезаться в трубопровод под давлением поможет седелка

При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.

Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.

При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода.

Как врезаться в водопроводную трубу без сварки?

Прежде чем выполнить отвод от внутреннего либо внешнего водопровода, необходимо закупить вспомогательные детали и инструменты. Их выбор производится с учетом типа труб, из которых проложен водопровод. При этом учитывается рабочее давление в системе.

Необходимость во врезке в систему внутри объекта либо на участке возникает при подключении к сети внешнего крана, сантехнического оборудования и бытовой техники. Процедура по врезанию в магистральную сеть проводится с целью подключения к водопроводу нового объекта.

Содержание

Принцип врезки в систему

Прежде чем начать монтажные работы, рекомендуется согласовать их с водоканалом и местной администрацией. Если на земельном участке отсутствует центральная канализация, врезка может быть запрещена. Но при наличии септика и всех установленных санитарных норм, существует возможность получить такое разрешение.

Чтобы состыковать трубы, оборудуется специальный колодец. Если водоканал запрещает выполнять врезку в существующий водопровод, тогда объект присоединяется к близлежащему колодцу. Но он должен находиться в рабочем состоянии.

Процесс врезки во внешнюю магистраль производится по следующим технологиям:

• применяя арматуру, которая устанавливается на трубу в процессе монтажа;
• фиксация отводной ветви системы, если отсутствует давление в системе;
• применение фасонной детали, которая фиксируется на трубу. Подобное соединение не требует предварительного отключения подачи воды в системе.

Сварочные работы

Специалисты считают, что самым легким способом врезки в стальную внешнюю сеть является сварка. Обязательным условием для проведения врезки является возможность отключить подачу воды по системе.

Автогеном делают отверстие подходящего диаметра. Затем приваривается патрубок, монтируется вентиль. Последний элемент системы перекрывается в процессе проведения дальнейших работ. Если врезка завершена, потребуется восстановить антикоррозийную защиту.

Если трубопровод проложен из полиэтиленовых труб, тогда сварочные работы не проводятся. С учетом диаметра расходного материала фиксируется хомут.

Монтаж отводной трубы, не перекрывая магистраль

Технология врезки без изменения давления – это оперативная и производительная методика. Но перед её проведением необходимо учесть:

• демонтаж изоляции и защита поверхности в области сверления трубы. При этом диаметр материала, с помощью которого будет отводиться вода, меньше параметров магистральной трубы;
• фиксация дополнительных элементов сети. К фланцу фиксируется задвижка с устройством для изготовления отверстий;
• если используется стальное изделие, тогда хомут заменяется патрубком, который приваривается. К нему присоединяется задвижка с фрезой. Выполненный шов дополнительно подваривается;
• на следующем этапе устанавливается фреза нужного размера. Если отверстие готово, фреза снимается;
• закрытие задвижки. Если врезка завершена, необходимо восстановить антикоррозийное покрытие, заизолировать трубы.

Пошаговая врезка во внутреннюю сеть

Если необходимо врезаться в стальную старую трубопроводную магистраль, тогда основным методом считается обустройство отвода путем приваривания тройника. Для этого потребуется провести большой объем работ.

Если к основной магистрали присоединяется труба из пластика либо его производных, тогда потребуется выпилить участок трубы с учетом размера монтируемого тройника. Но при выполнении такой работы возникает неудобство из-за близкого расстояния между сетью и стеной здания.

Более простым методом монтажа отвода считается врезка трубы криволинейным фланцем. Предварительно отрицается расходный материал с патрубком, диаметр которого соответствует габариту трубопровода. Отрезок разрезается вдоль так, чтобы его часть с патрубком плотно прилегала на трубопровод в качестве его другой стенки.

На патрубок с отверстием накладывается предыдущая заготовка. Место фиксации обрабатывается герметиком. Полученный фланец стягивается 2 хомутами по сторонам относительно патрубка. В последующем к патрубку фиксируется оставшаяся часть сети.

На современном сантехническом рынке можно купить адаптеры, специальные седелки и прочие приспособления, с помощью которых производится врезка (независимо от условий укладки сети).

Если используется седелка, не изменяется давление в системе. Седелка – это хомут, изготовленный из 2 частей. При помощи болтов эти части плотно обжимают расходный материал с 2 сторон. К седелке фиксируется кран с помощью специального соединения.

Если диаметр отверстия не больше 1/3 диаметра трубы, тогда его высверливают специальным приспособлением. Он времени присоединяется к крану. Если отверстие готово, кран закрывается, устройство демонтируется. К установленному крану монтируется труба отвода.

Чтобы подключить дом, применяется седелка с клапаном и встроенной фрезой. Для её монтажа понадобится муфтовая сварка. Подобное изделие применяется для трубопроводов, давление в которых не превышает 16 бар. В процессе монтажа магистраль не перекрывается, а при сверлении труб отсутствует утечка, не образуются стружки. Соединение не подвергается коррозии и эксплуатируется больше 50 лет.

Методы врезки без сварки

Можно врезаться в магистральный трубопровод, не используя сварку. Такую технологию применяют многие специалисты, так как сварочные работы требуют соблюдения правил безопасности. При этом для сварки понадобится специальное оборудование. Сварочные работы считаются сложными и трудоемкими.

Из несварочных технологий врезки выделяют:

• установка коллектора – оптимальное решение для большого частного дома. Компактная коллекторная система монтируется и в квартире. К входу такой системы устанавливается водопроводная труба. У коллектора предусмотрено несколько выходов. Их количество зависит от модели системы. Трубопровод подсоединяется к любому выходу. Для фиксации шлангов используются переходники;
• установка тройника – этот метод врезки используется, если предусматривается единый отвод. Предварительно раскручивается соединение водопровода, а затем на данное место монтируется тройник. Трубопровод расширяют либо укорачивают, нарезая резьбу;
• процесс резки самой трубы – методика оптимально, если соединение снаружи отсутствует. Для выполнения резки используется болгарка. Устанавливается тройник с предварительно вырезанной резьбой;
• применение тонкой трубы – в системе подготавливается отверстие, на которое фиксируется уплотнитель, хомут. Для монтажа отвода используются стягивающие винты.

Обустройство пластиковой и металлической сети

Для вхождения в пластиковую систему понадобится отрезок расходного материала, патрубок соответствующего диаметра. На его торце сохраняется 1/2 трубы, за счет которой выполняется функция закрытия мест врезки.

В магистрали делают отверстие с диаметром патрубка. Его обрабатывают герметиком. Фланец монтируется на трубу, а по бокам затягивается хомутами до момента, пока герметическое вещество не вылезет наружу. Его остатки удаляют сразу. Если вышеописанные работы выполняются в системе с низким давлением, хомуты не используют. Для фиксации фланца понадобится широкая изолента.

Врезка в водопровод из металлических труб

• фланец изготавливается самостоятельно из трубы, внутренний диаметр которой совпадает с диаметром проложенной магистрали. Соблюдение такого условия обеспечит нужную герметичность для всей системы;
• можно воспользоваться тройником с нужным диаметром. Для этого из детали удаляется часть трубопровода без патрубка. Затем расходный материал разрезается, выполняется отверстие. Для фиксации трубопровода используется сварка либо патрубок;
• специалисты советуют приваривать фланец к трубопроводу. Сварочные работы выполняются по всему периметру изделия. Сварочную методику можно заменить герметиком и хомутом.

С помощью специального устройства делают отверстия в расходных материалах под давлением. Принцип рассматриваемого метода:

• удаление изоляции;
• зачистка поверхности труб.
• установка фланца на подающий трубопровод с последующей его фиксацией хомутом;
• подсоединение задвижки к фланцу;
• монтаж устройства для сверления;
• ввод фрезы через задвижку;
• вырезка отверстия;
• снятие сверлильного оборудования;
• перекрытие подачи воды из патрубка.

По вышеописанной технологии можно произвести врезку без сварки в стальную трубу. Данная методика несколько отличается от технологии врезки в полипропиленовое изделие, не применяя сварку. Поэтому прежде чем начать монтажные работы, рекомендуется определиться с типом используемого расходного материала. Его расчет производится с запасом. По завершении работ система проверяется на герметичность. При её нарушении проводят дополнительные ремонтные работы. Их можно выполнить самостоятельно либо с помощью специалистов. Если системе герметична, магистраль готова к эксплуатации.

Как врезаться в водопроводную трубу

Нередки случаи, когда возникает необходимость расширения системы водоснабжения для того, чтобы появилась возможность установки сантехнического оборудования. Также это может быть связано с потребностью монтажа дополнительного контура. В любом случае такие действия должны соотноситься не только с техникой безопасности, но и с определенным порядком проведения работ. В этой статье вы узнаете, как врезаться в водопроводную трубу.

Врезка в водопроводную магистраль

Характеристиками магистрального водопровода является следующее: прокладка такого трубопровода производится на главных улицах, используются трубы диаметром от 100 до 2000 мм. Для осуществления врезки требуется обращение к одному из двух возможных вариантов исполнения данной задачи:

• сварка – приваривается резьба, необходимая для монтажа крана, который используется с целью подсоединения трубы, идущей к конкретному дому;
• накладной хомут – применяется тогда, когда отсутствует возможность перекрытия поступления воды.

Глубина залегания магистрали определяет место врезки. Если основная труба находится на приличной глубине, то врезка производится в ее верхней части, а в противном случае – с отводом в сторону. Рассмотрим подробнее упомянутые варианты.

Сварочный метод

При использовании этого метода желательно сначала отключить подачу воды, а затем перейти к непосредственной врезке. Для чего потребуется выжечь отверстие в соответствии с диаметром резьбы, которую затем и надо приварить.

При этом не всегда процесс такой работы выглядит именно так. В некоторых случаях врезка в водопроводную трубу осуществляется без перекрытия подачи воды. Объяснить это можно элементарным отсутствием запорных вентилей или тем, что такая арматура есть, но она старая, что не позволяет ее использовать по назначению. На практике предполагается следующий набор действий:

• выбирается место врезки, где и приваривается резьба;
• затем накручивается полнопроходной кран;
• производится сверление отверстия через установленный кран с соблюдением того, чтобы перфоратор был защищен от воды резиновым или картонным экраном;
• по окончании предыдущего процесса сверло дрели резко выдергивается, а кран закрывается.

Накладной хомут

Вариант использования накладного хомута при необходимости врезки в магистраль вполне подойдет при работе с трубами из разных материалов: сталь, полипропилен, полиэтилен и др.

На практике такая врезка имеет следующий порядок действий:

• производится отключение воды;
• осуществляется крепление накладного хомута на трубу с учетом того, что этот элемент монтажа должен быть на один размер больше трубы;
• под хомут подкладывается уплотнитель, выпускаемый обычно из резины или силикона, что необходимо для обеспечения герметичности соединения;
• с помощью сварки на хомут крепится резьба;
• монтируется кран;
• подается вода.

Точно так же производится врезка в трубу водопровода без отключения воды, но только в том случае, если давление не превышает 5 атм. В большей мере данный способ подходит при работе с полиэтиленовой трубой – более простой процесс сверления. Когда материалом изготовления трубы и хомута является металл, то нет необходимости фиксировать хомут. Что же касается полиэтиленовой трубы, то это не так, что объясняется наличием большого линейного расширения данного изделия. Это заставляет использовать эпоксидный клей для посадки хомута.

Врезка на второстепенном участке водопровода

От любой центральной магистрали ответвляются так называемые второстепенные трубопроводы, подающие воду на соседние улицы. Трубы таких разводок преимущественно полиэтиленовые, они отличаются меньшим диаметром – в среднем 50 мм. Обычно в местах ответвления второстепенных трубопроводов смонтированы краны, перекрытие которых упрощает работу по врезке труб, что доступно с помощью двух способов.

Первый:

1. Выкапывается траншея длиной 2 метра, идущая вдоль трубопровода. Такая реализация задачи применяется преимущественно по отношению к трубам малого диаметра (до 50 мм).
2. Производится разрезание трубы.
3. На трубу монтируется тройник, который может привариваться, если труба металлическая, или просто крепиться с помощью накидных гаек, если она полиэтиленовая, например.

Второй:

1. Осуществляется монтаж накладного хомута, заводские образцы которого оснащены резьбой, необходимой для установки кранов.
2. Накручивается кран.
3. Производится сверление отверстия, что делается непосредственно через кран. Это можно осуществлять без отключения подачи воды, так как второстепенные трубопроводы характеризуются низким давлением напора.

В том месте, где произведена врезка, по возможности необходимо устроить колодец. Для этого подойдет бетонное кольцо или бывший в употреблении кирпич в качестве основы с последующим закрытием конструкции крышкой с вмонтированным люком.

Врезка в металлический водопровод

При работе с трубопроводом из металла желательно использовать седельный хомут, имеющий несколько разновидностей. Непосредственно перед монтажом хомута труба должна быть приведена в порядок, то есть ее надо очистить от грязи и ржавчины, если такая имеется. Конструкция седельного хомута предполагает наличие двух полукруглых частей, болтового крепления и запорного клапана, имеющего отверстие, которое предназначено для сверления.

[important]Плотность прилегания хомута к водопроводу обеспечивается специальными резиновыми уплотнителями, гарантирующими герметичность такого соединения.[/important]

Порядок действий по врезке в трубопровод:

• закрепить хомут на поверхности трубы;
• просверлить отверстие;
• установить заглушку в виде предназначенного для этого винта.

Еще доступно использование хомута, дополненного вентилем. Здесь порядок такой же: проделывается отверстие, сверло извлекается и производится перекрытие вентиля.

Наряду с этим существует станок для врезки, состоящий из ручки, болта блокировки, сверла, установленного на вал, и крана для промывки. Все эти элементы находятся внутри металлического корпуса, крепящегося к хомуту с использованием уплотнителя из резины. Применение этого устройства дает возможность производить комфортную врезку в трубы.

Врезка в чугунный водопровод

Сверление чугунных труб, являющихся частью трубопровода, который перекачивает воду под давлением, производится посредством специальных хомутов. Эти изделия отличаются некоторыми особенностями конструкции и применением биметаллических коронок. Такая врезка должна происходить с учетом определенных нюансов:

• чугун отличается хрупкостью, поэтому при сверлении необходимо применять небольшую степень нажатия;
• до проведения работ следует удалить с трубы слой, нанесенный в целях препятствования появлению коррозии;
• сверление должно производиться на малых оборотах;
• нельзя допускать излишнего нагрева коронок.

Когда уплотненная прослойка будет удалена, требуется установить разборную седелку там, где предполагается осуществление врезки. При этом необходимо уплотнить место соединения посредством резиновых накладок. Сам процесс сверления производится с помощью использования твердосплавной коронки.

Врезка в чугунную трубу основывается на следующих действиях:

• трубу раскопать и освободить от ржавчины в месте предполагаемой врезки;
• удалить с помощью болгарки верхний слой, представляющий собой каленый чугун;
• установить седелку с обязательным уплотнением стыка между хомутом и арматурой посредством накладки из резины;
• смонтировать вентиль на фланцевом отводе и приступить к сверлению с использованием биметаллической коронки;
• просверлить трубу, не забывая об охлаждении места реза;
• убрать коронку из вентиля;
• перекрыть воду.

Во время врезки в чугунную трубу следует помнить, что патрубок седелки должен быть установлен так, чтобы его уклон в направлении дома составлял 2 градуса.

Врезка в пластиковый водопровод

Хомут-седелка дает возможность произвести врезку в водопровод из пластиковых труб без снижения давления. Такой хомут создается из соответствующего пластика, а его оснащение включает в себя сверлильный механизм и нагревательную спираль. Для обеспечения точности сварки предусмотрен специальный штрих-код, нанесенный на корпус хомута. Такой способ врезки используется в отношении трубопроводов, работающих при давлении до 1,6 МПа.

[warning]Срок эксплуатации седельного хомута может доходить до 50 лет, так как он устойчив к коррозии.[/warning]

Перед врезкой производится тщательная очистка трубы, а затем к ней крепится хомут, имеющий клеммы, которые позволяют подключать сварочный аппарат, что обеспечивает возможность приваривания отвода за счет нагревания спирали. Также находит свое применение седелка, оснащенная фрезой и вентилем:

• используется муфта, обеспечивающая возможность врезки за счет сварки;
• после того, как фреза остынет, проделывается отверстие и устанавливается вентиль.

Установка патрубка на водопровод с использованием сварки – это работа для профессионалов. При этом самостоятельно можно производить установку седелок на трубы из чугуна и полимеров, если предварительно отключена подача воды. Когда производится врезка в водопроводную трубу под давлением, следует придерживаться существующих правил безопасности, регламентирующих работы этого вида.

Разрешающие документы

Врезка в водопровод на собственном участке не предполагает получение каких-либо разрешительных документов. В данном случае вполне достаточно внести соответствующие изменения в план системы водоснабжения. Совсем иначе обстоят дела при желании произвести врезку в централизованную трубу водоснабжения. Если вы по собственной инициативе сделаете это без получения на то разрешения со стороны компетентных органов, то это может привести к штрафным санкциям в отношении вас. Такие действия должны проводиться лишь на законных основаниях.

Также подобные работы требуют определенной аккуратности, так как повреждение системы водоснабжения может стать причиной серьезной аварии, что приведет к необходимости проведения восстановительных работ, стоимость которых, как равно и штрафы, придется оплачивать виновнику события. Врезка в основную магистраль с целью организации отвода должна соотноситься с мерами предосторожности на каждом этапе проведения работ.

Стоимость врезки в водопровод

Ценник на хомут из полимера составляет 100–250 руб. При этом фитинг, устанавливаемый на трубу диаметром 32 мм, обойдется в 100 руб., а для 75-миллиметровой арматуры – в 250 руб.

Стоимость хомута из нержавейки, дополненного фланцевым отводом, составляет 9–10,5 тыс. руб. Комплект поставки этого оборудования включает в себя прокладку из резины и 6 шпилек, обеспечивающих возможность фиксации скоб.

Седелки электросварные производства итальянской компании Eurostandard Spa, имеющие диаметр 40–250 мм, можно приобрести за 25–80 евро. Что касается стоимости работ, то средний ценник на услуги этого вида колеблется от 2 тыс. до 2,5 тыс. руб.
