Закаливаемость стали зависит главным образом от

Закаливаемость и прокаливаемость стали

Закаливаемость и прокаливаемость стали

• Закаливаемость и закаливаемость стали закаливаемость — это способность стали воспринимать закаливание, то есть приобретать высокую степень твердости. Прокаливаемость углеродистой стали зависит только от содержания углерода и целостности превращения аустенита в мартенсит.

Чем выше содержание углерода в Стали и чем больше мартенсита она приобретает при закалке, тем выше

твердость закаленной стали, что улучшает упрочняющие свойства стали. Людмила Фирмаль

Прокаливаемость легированной стали зависит от содержания углерода и легирующих элементов. Под воздействием многих элементов легированная сталь, даже с относительно низким содержанием углерода, очень хорошо распознает упрочнение и приобретает высокую твердость и прочность при упрочнении в условиях меньшей твердеющей среды[22].

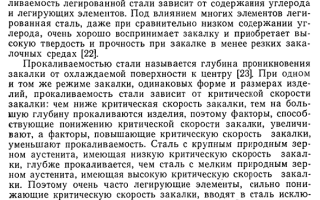

Закаливаемость стали называют глубиной проникновения закалки от охлаждающей поверхности к центру[23].

• при одном и том же режиме закалки, одинаковой форме и размеру изделия, отверждаемость стали зависит от критической скорости закалки: чем ниже критическая скорость закалки, тем глубже глубина, на которой обжигается изделие, поэтому факторы, способствующие снижению критической скорости закалки, возрастают, а факторы, увеличивающие критическую скорость закалки, и сталь с большими природными зернами аустенита с низкой критической скоростью закалки закаляется глубже, чем сталь с малой зерна аустенита с высокой критической скоростью закалки.

Поэтому легирующие элементы, значительно снижающие критическую скорость закалки, часто вводятся только для повышения упрочняющих свойств стали[24]. Упрочняющие свойства стали определяются типом, микроструктурой и твердостью упрочненного изделия. Для определения упрочнения по форме разрыва стальные стержни диаметром 25 мм закаляют и разбивают водой при температуре на 30-40°выше критической точки. Глубина затвердевания определяется толщиной поверхностной корки, которая видна глазу и является мелкозернистой (затвердевшей).37 для определения прокаливаемости

На микроструктуре такого образца создается вытравленный тонкий срез, и структура исследуется под микроскопом. Людмила Фирмаль

Глубиной от затвердевшего слоя обычно считают расстояние от поверхности до полумартенситной полосы, то есть структуры, состоящей примерно из 50% торутита и 50% мартенсита. При определении прокаливаемости стали по твердости диск вырезают из закаленного стержня, затем в приборе Роквелла или Виккерса измеряют твердость при диаметре 1,0-1,5 мм и создают кривую твердости. На закаливаемость стали влияют химический состав, размер зерен аустенита, температура закалки, способ охлаждения и другие факторы. Поэтому для получения равного результата прокаливаемость стали определяют в стандартных условиях методом поверхностного упрочнения (ГОСТ 5657-51).

при этом цилиндрический образец диаметром 25 мм и длиной 100 мм нагревают на 30-40°от критической точки и закаляют специальным оборудованием путем охлаждения его факелом холодной воды. После охлаждения образца отполируйте участок полировки с глубиной 0,4 мм с 2 противоположных сторон и измерьте твердость по Роквеллу каждые 1,5 мм. При этом способе закалки скорость охлаждения образца постепенно уменьшается с расстоянием от охлаждающей кромки, поэтому ясно, что на некотором расстоянии по длине образца скорость охлаждения ниже критической скорости закалки и сталь не затвердевает.

Длина закаленной части образца действует как свойство твердения стали. Путем построения графиков результатов измерений твердости твердения Координатный образец твердости-расстояние от конца, половина- Смотрите диаграмму прокаливаемости стали.

Закалка стали

Отпуск и старение металла

Часто путём закалки повышается не только твёрдость металла, но и его хрупкость, поэтому необходимо выполнять ещё один этап — отпуск, при котором прочность и твёрдость несколько снижаются, но материал становится более пластичным. Делают отпуск при температуре, ниже, чем в предыдущем процессе, и охлаждают металл постепенно.

Можно проводить закалку без изменения структуры металла (полиморфного превращения). В этом случае не возникнет проблем с хрупкостью, но необходимая твёрдость не будет достигнута. А повысить её удастся путём ещё одного процесса термообработки, называемого старением. При старении происходит распад пересыщенного твёрдого раствора, в результате которого увеличивается прочность и твёрдость материала.

Отпуск стали — это разновидность термообработки, используемая для деталей, закалённых до критической точки, при которой происходит полиморфное изменение кристаллической решётки. Он заключается в выдерживании металла определённый промежуток времени в нагретом состоянии и медленном охлаждении на открытом воздухе. Делают отпуск, чтобы снизить внутреннее напряжение, а также исключить хрупкость металла и увеличить его пластичность.

При помощи старения достигается необходимая твёрдость закалённой стали. Старение может быть:

• естественным, при котором самопроизвольно повышается прочность закалённого металла и снижается его пластичность. Происходит данный процесс при выдержке в естественной среде;
• термическим. Такое старение — это процесс повышения твёрдости металла посредством выдержки при высоких температурах. По сравнению с первым видом, в данном случае может произойти перестаривание — это когда твёрдость, пределы прочности и текучести, достигая максимальной величины, начинают снижаться;
• деформационным. Такое старение достигается при помощи пластической деформации закалённого сплава, имеющего структуру пересыщенного твёрдого раствора.

Описание метода закалки ТВЧ

Нагрев токами ВЧ основан на явлении, при котором вследствие прохождения переменного высокочастотного тока по индуктору (спиральный элемент, выполненный из медных трубок) вокруг него формируется магнитное поле, создающее в металлической детали вихревые токи, которые и вызывают нагрев закаливаемого изделия. Находясь исключительно на поверхности детали, они позволяют нагреть ее на определенную регулируемую глубину.

Закалка ТВЧ металлических поверхностей имеет отличие от стандартной полной закалки, которое заключается в повышенной температуре нагрева. Это объясняется двумя факторами. Первый из них – при высокой скорости нагрева (когда перлит переходит в аустенит) уровень температуры критических точек повышается. А второй – чем быстрее проходит переход температур, тем быстрее совершается превращение металлической поверхности, ведь оно должно произойти за минимальное время.

Стоит сказать, несмотря на то, что при использовании высокочастотной закалки вызывается нагрев больше обычного, перегрева металла не случается. Такое явление объясняется тем, что зерно в стальной детали не успевает увеличиться, благодаря минимальному времени высокочастотного нагрева. К тому же, из-за того, что уровень нагрева выше и охлаждение интенсивнее, твердость заготовки после ее закалки ТВЧ вырастает приблизительно на 2-3 HRC. А это гарантирует высочайшую прочность и надежность поверхности детали.

Вместе с тем, есть дополнительный немаловажный фактор, который обеспечивает повышение износостойкости деталей при эксплуатации. Благодаря созданию мартенситной структуры, на верхней части детали образовываются сжимающие напряжения. Действие таких напряжений проявляется в высшей мере при небольшой глубине закаленного слоя.

Применяемые для закалки ТВЧ установки, материалы и вспомогательные средства

Полностью автоматический комплекс высокочастотной закалки включает в себя закалочный станок и ТВЧ установки (крепежные системы механического типа, узлы поворота детали вокруг своей оси, движения индуктора по направлению заготовки, насосов, подающих и откачивающих жидкость или газ для охлаждения, электромагнитных клапанов переключения рабочих жидкостей или газов (вода/эмульсия/газ)).

ТВЧ станок позволяет перемещать индуктор по всей высоте заготовки, а также вращать заготовку на разных уровнях скорости, регулировать выходной ток на индукторе, а это дает возможность выбрать правильный режим процесса закалки и получить равномерно твердую поверхность заготовки.

Принципиальная схема индукционной установки ТВЧ для самостоятельной сборки была приведена в предыдущей статье.

Индукционную высокочастотную закалку можно охарактеризовать двумя основными параметрами: степенью твердости и глубиной закалки поверхности. Технические параметры выпускаемых на производстве индукционных установок определяются мощностью и частотой работы. Для создания закаленного слоя применяют индукционные нагревающие устройства мощностью 40-300 кВА при показателях частоты в 20-40 килогерц либо 40-70 килогерц. Если необходимо провести закалку слоев, которые находятся глубже, стоит применять показатели частот от 6 до 20 килогерц.

Диапазон частот выбирается, исходя из номенклатуры марок стали, а также уровня глубины закаленной поверхности изделия. Существует огромный ассортимент комплектаций индукционных установок, что помогает выбрать рациональный вариант для конкретного технологического процесса.

Технические параметры автоматических станков для закалки определяются габаритными размерами используемых деталей для закалки по высоте (от 50 до 250 сантиметров), по диаметру (от 1 до 50 сантиметров) и массе (до 0,5 т, до 1т, до 2т). Комплексы для закалки, высота которых составляет 1500 мм и больше, оснащены электронно-механической системой зажима детали с определенным усилием.

Высокочастотная закалка деталей осуществляется в двух режимах. В первом каждое устройство индивидуально подключается оператором, а во втором – происходит без его вмешательств. В качестве среды закалки обычно выбирают воду, инертные газы или полимерные составы, обладающие свойствами по теплопроводности, близкими к маслу. Среда закалки выбирается в зависимости от требуемых параметров готового изделия.

Какую сталь подвергают закалке

Термически обрабатывают только такой металл, в котором содержится не менее 0,45% углерода, а также инструментальную и легированную стали, твёрдость которых после закалки становится в несколько раз выше. Тот металл, в котором содержание углерода не превышает 0,45%, не обрабатывается термически. Ниже приведена таблица режимов термообработки для некоторых видов сталей.

XXIX. Закаливаемость и прокаливаемость

Под закаливаемостью понимают способность стали приобретать высокую твердость после закалки. Такая способность зависит главным образом от содержания углерода в стали: чем больше углерода, тем выше твердость. Объясняется это тем, что с повышением содержания углерода увеличивается число атомов, насильственно удерживаемых при закалке в атомной решетке железа. Иными словами, увеличивается степень пересыщения твердого раствора углерода в железе. В результате возрастают внутренние напряжения, что, в свою очередь, способствует увеличению числа дислокаций и возникновению блочной структуры.

Под прокаливаемостью понимают глубину проникновения закаленной зоны, т. е. свойство стали закаливаться на определенную глубину от поверхности. Если, например, сверло диаметром 50 мм, изготовленное из инструментальной углеродистой стали, закалить в воде, а затем замерить твердость его в поперечном сечении, то окажется, что во внутренней зоне, расположенной вдоль оси сверла (сердцевине), твердость будет почти такой же, как до закалки, в то время как в наружной зоне, расположенной у поверхности, твердость резко повысится. Проверив затем микроструктуру, можно будет убедиться, что в сердцевине она будет перлитного типа, а у поверхности — мартенситного

Глубина проникновения закаленной зоны, т. е. прокаливаемость, зависит главным образом от химического состава стали. С повышением содержания углерода до 0,8% прокаливаемость стали повышается. Дальнейшее повышение его содержания несколько снижает прокаливаемость.

XXX. Отжиг I рода: диффузионный, рекристаллизационный, отжиг для снятия напряжений

1)Диффузиционный отжиг (гомогенизация) – применяется для устранения дендритной ликвации (химической неоднородности). Выполняется при выс температуре (1050-1100) и большом времени (10-15 часов)

2) Рекристализационный отжиг применяется для устранения деформированных зерен.

3) Используется как промежуточная операция для снятия наклепа – напряжения.

XXXI. Отжиг II рода: полный, неполный, нормализационный

Полный отжиг заключается в нагреве стали на 30–50 °C выше верхней критической точки для полного превращения структуры стали в аустенит и последующем медленном охлаждении до 500–600 °C для образования феррита и перлита. Скорость охлаждения для углеродистых сталей около 50–100 °C/ч. Если охлаждение ведётся на воздухе, происходит нормализация.

Неполный отжиг заключается в нагреве до температур между нижней и верхней критическими точками и последующем медленном охлаждении.

XXXII. Закалка: выбор температуры, продолжительности нагрева, защитной среды, охлаждающей среды

Температура нагрева под закалку зависит от химического состава стали. Для углеродистых сталей ее выбирают, пользуясь диаграммой состояния сплавов.

Нагрев деталей должен быть достаточно медленным, чтобы не возникли напряжения и трещины. Время нагрева зависит от химического состава стали, от формы и размеров деталей. Если нагрев производится в соляных ваннах, то скорость нагрева рекомендуется 0,5 мин на 1 мм сечения, если деталь нагревают в электрических печах, то время нагрева рекомендуется 15—20 мин на 1 мм сечения образца. Время выдержки должно быть достаточным, чтобы весь процесс превращения перлита в аустенит завершился полностью. Продолжительность выдержки обычно рекомендуют 25% общего времени нагрева.

Охлаждение детали является наиболее ответственным этапом операции. Скорость охлаждения должна быть такой, чтобы обеспечить получение нужной структуры —мартенсита, троостита или сорбита, т. е. обеспечить необходимые механические свойства обрабатываемой детали.

В зоне температур мартенситного превращения, т. е. ниже 300° С, наоборот, выгоднее применять замедленное охлаждение, так как структурные напряжения успевают выравниваться, а твердость образовавшегося мартенсита при выдержке ниже точки Мк практически не снижается.

Для закалки среднеуглеродистых сталей можно рекомендовать воду с температурой 18° С, а для большинства остальных сталей — масло.

XXXIII. Способы закалки: в одном охладителе, прерывистая, ступенчатая, изотермическая и др. Обработка холодом

Ступенчатая закалка производится путем быстрого охлаждения последовательно в двух различных охлаждающих средах. Первой охлаждающей средой являются расплавленные соли или масло с температурой на 20—30° С выше температуры начала мартенситного превращения (точка Мн) для данной стали. В горячей среде деталям дают кратковременную выдержку.

Изотермическая закалка так же, как и ступенчатая, производится в двух охлаждающих средах. Температура горячей среды (соляные, селитровые или щелочные ванны) различна: она зависит от химического состава стали, но всегда (на 20—100° С) выше точки мартенситного превращения для данной стали.

Прерывистая закалка (в двух средах). Изделие, закаливаемое по этому способу, сначала быстро охлаждают в воде до температуры несколько выше точки Мн, а затем быстро переносят в менее интенсивный охладитель (например, в масло или на воздух), в котором оно охлаждается до 200С. Такой способ закалки называют закалкой через воду в масло.

Для устранения остаточного аустенита после закалки охлаждение продолжается до минусовых температур, т.е. обработка холодом продолжает закалочное охлаждение, прерванное при комнатной температуре. Обычно для обработки холодом требуются температуры не ниже -80С.

XXXIV. Отпуск: низкий, средний, высокий. Улучшение

Цель отпуска – снять напряжение после закалки , чем выше содержание углерода , тем выше закалочное напряжение

1) Низкий – 150 – 250С – применяют для инструментальных и цементуемых сталей ,

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

ЗАКАЛИВАЕМОСТЬ И ПРОКАЛИВАЕМОСТЬ СТАЛИ

Закаливаемость и прокаливаемость —эти два понятия характеризуют важные свойства стали.

Под закаливаемостью понимают способность стали к получению максимальной твердости при закалке.

Под прокаливаемостью понимают способ­ность стали получить закаленный слой с мартенситной или трооститно-мартенситной структурой на определенную глубину.

За характеристику прокаливаемости принято считать крити­ческий диаметр D_К, т. е. наибольший диаметр цилиндра из дан­ной стали, который получат в результате закалки полумартенситную структуру в центре образца. Эта структура содержит 50% мартенсита и 50% троостита. В этом случае D_K обозна­чается D₅₀ Однако часто важно знать значение диаметра, где содержание мартенсита значительно выше: 95% и 99,9%. В этих случаях D_K обозначают D₉₅ и обозначают D₉₉. Вопрос о прокаливаемости возникает потому, что скорость охлаждения по сечению зака­ливаемой детали различная: она максимальная на поверхности, уменьшается в более глубоких от поверхности слоях и мини­мальная в центральной части детали, рис. 22.

Естественно, что твердость по сечению детали, не имеющей сквозную прокаливаемость, будет неодинаковая, например, для стали с 0,8% С может быть НRС 65 на поверхности до НКС 15 в центре. После отпуска, когда можно выровнять твердость по сечению, ряд других свойств (особенно а_п и а_т) в непрокалившихся участках сечения оказываются заведомо снижен­ными.

Рисунок 22.- Изменение твердости по сечению закаленной цилиндрической детали

Для машиностроительных деталей ответственного назначе­ния, которые работают в жестких условиях нагружения (на разрыв и, особенно, на удар), также для деталей типа пружин, рессор и подавляющего большинства инструментов требуется, чтобы после закалки структура по всему сечению состояла из 100% мартенсита, что обеспечит однородную структуру после отпуска.

Для деталей машин, работающих в условиях менее жесткого нагружения (в основном на изгиб и кручение) в последнее время за критерий прокаливаемости принимается 100% мартен­сита на глубине 0,5 радиуса детали.

Таким образом для конструктора, выбирающего материал для детали, знание прокаливаемости (критического диаметра Dк) стали весьма важно.

Ниже рассматривается определение прокаливаемости мето­дом торцевой закалки. При этом методе стандартный образец (1 = 100 мм и d = 25 мм) из исследуемой стали подвергается охлаждению струей воды только с торца. Естественно, что ско­рость охлаждения по удалению от торца будет уменьшаться (соответственно уменьшается и твердость).

На прокаливаемость влияет много факторов: а) состав аустенита (все элементы, растворяющиеся в аустените за исключением Со, увеличивают стабильность аустенита, сдвигают вправо С-образные кривые распада аустенита и уве­личивают прокаливаемость); б) с ростом зерна аустенита прокаливаемость также увеличивается; в) увеличение неоднород­ности аустенита и наличие нерастворимых частиц (оксиды, кар­биды) в аустените ускоряют распад аустенита и уменьшают прокаливаемость.

Рис.22Кривые изменения твердости углеродистой стали с 0,3 % С (а) и легированной стали с 0,3 % С, 1,27% Si и 0,87 % Cr(б) в зависимости от расстояния охлаждаемого торца.

Рис.23. Зависимость твердости полумартенситной структуры HRC 50 от содержания углерода в стали.

Рис.24. Диаграмма для определения критического диаметра D₅₀ стали ускоренным методом.

Практическая часть

Порядок выполнения работы

Для выполнения задания необходимо:

1. Получить у преподавателя номер варианта индивидуального задания и выписать его из таблицы 9.

2. Начертить в масштабе анализируемую диаграмму состо­яния.

3. Определить твердость полумартенситной структуры HRC_50M взависимости от содержания углерода в стали.

4. Определить глубину закалки.

5 Определить крити­ческий диаметр Dk.

6. Результаты записать в таблицу.

7. Написать практическую часть отчета о работе в соответ­ствии с вышеуказанными пунктами задания.

Индивидуальные задания по определению прокаливаемости стали.

2.2.Пример выполнения задания.

На рис. 22 представлены значения твердости в зависимости от расстояния от торца двух сталей: с

0,3% С, кривая а, и с 0,3% С, 1,27% Si и 0,87% Сг, кривая б. Далее по кривой определяют h расстояние от торца образца до полумартенситной зоны: т. е. области, где структура состоит из 50% мартенсита и 50% троостита. Для этого на рис. 23 приведена кривая, показывающая твердость полумартенситной структуры HRC_50M от содержания углерода в стали. (HRC_50M легированной стали при равном содержании углерода выше не больше, чем на 5 ед.). Из рис. 23 определяем для стали с 0,3% С HRC_50M = 37, для стали ЗЗХС HRC_50M =42. Отложив по оси ординат на рис. 22 значения твердости HRC_50M = 37 и HRC_50M = 42, проводим горизонтали до пере­сечения с кривыми HRC = f(h). Спроектировав полученные точки пересечения на ось расстояний, получим, что расстояние до полумартенситной зоны для углеродистой стали равно

4мм, для легированной стали

10 мм. Для определения D₅₀ используем диаграмму на рис. 24. Отложим по оси абсцисс найденные расстояния и из полученных точек восстановим пер­пендикуляры до кривой «вода». Из полученных точек пересе­чения проведем горизонтали до пересечения с осью ординат и находим, что при закалке в воде D_kуглеродистой ста­ли с С = 0,3% около 20 мм, для легированной D_k= 40 мм. Результаты занести в таблицу 10.

Краткие теоретические сведения. Под прокаливаемостью понимают способность стали закаливать­ся на определенную глубину

Прокаливаемость стали

Прокаливаемость — способность стали приобретать мартенситную или троосто-мартенситную структуру на определенную глубину при закалке. Прокаливаемость стали зависит от критической скорости охлаждения, которая зависит от химического состава стали. Так, например, если фактическая скорость охлаждения в сердцевине детали при закалке будет выше критической для этой марки стали, то деталь будет иметь сквозную прокаливаемость. При этом за глубину закаленной зоны принимают расстояние от поверхности металла до полумартенситной структуры. Полумартенситной называют структуру, которая состоит из 50% мартенсита и 50% троостита. Ширина до полумартенситной зоны в цилиндрическом образце называется критическим диаметром или размером сечения, прокаливающимся насквозь.

Прокаливаемость стали тем выше, чем меньше критическая скорость закалки, т.е., чем выше устойчивость переохлажденного аустенита.

Прокаливаемость стали определяется по ГОСТ 5657-69 “Сталь. Методы испытания на прокаливаемость”. (документ откроется в новом окне) В ГОСТе описан так называемый метод торцевой закалки. Результаты эксперимента выражают графически в координатах “твердость — расстояние”. Т.е. график отображает изменение твердости по сечению после закалки. Прокаливаемость стали, даже в пределах одной и той же марки может существенно колебаться. Так происходит из-за того, что прокаливаемость зависит от состава стали, размера зерна, геометрии изделия и т.д. В связи с этим прокаливаемость стали характеризуют не кривой, а полосой прокаливаемости. Необходимо учитывать, что даже гостированные полосы прокаливаемости не всегда будут соответствовать фактической прокаливаемости изделия.

Как закалить сталь в домашних условиях

Решение о том, как калить металл, принимается исходя из нескольких параметров:

• марки стали;
• требуемой твердости;
• режима работы детали;
• габаритов.

Не все способы термообработки доступны любителям. Следует выбирать наиболее простые. Чаще всего в домашних условиях приходится закаливать нержавейку при изготовлении ножей и другого домашнего режущего инструмента.

Температура закалки хромсодержащих сталей 900–1100⁰C. Проверять нагрев следует визуально. Металл должен иметь светло оранжевый – темно желтый цвет, равномерный по всей поверхности.

Окунать тонкую нержавейку можно в горячую воду, поднимая на воздух и вновь опуская. Чем выше содержание углерода, тем больше времени сталь проводит на воздухе. Один цикл длится примерно 5 секунд.

Простые свариваемые стали греют до вишневого цвета и охлаждают в воде. Среднелегированные материалы должны перед окунанием в воду иметь красный цвет. После 10–30 секунд перекладываются в масло, затем укладываются в печь.

Закалка в домашних условиях

Оборудование

Нагрев металла производится различными способами. Нужно только помнить, что температура горения дерева не может обеспечить нагрев металла.

Если требуется улучшить качество 1 детали, достаточно развести костер. Его надо по периметру обложить кирпичами и после укладки заготовки частично закрыть сверху, оставив щели для доступа воздуха. Лучше жечь уголь.

Отдельный участок и небольшую по размерам деталь греют газовой и керосиновой горелкой, постоянно водя пламенем и прогревая со всех сторон.

Изготовление муфельной печи требует много времени и ресурсов. Ее целесообразно строить при постоянном использовании.

Охлаждающая жидкость может находиться в ведре и любой другой емкости, которая обеспечит полное погружение детали с толщиной масла в 5 наибольших сечений детали:

• одна часть под закаливаемым изделием;
• две сверху.

Деталь необходимо медленно двигать в охлаждающей жидкости. В противном случае образуется паровая рубашка.

Самостоятельное изготовление камеры для закаливания металла

Наипростейшее подобие муфельной печи делается из огнеупорного кирпича, шамотной глины и асбеста:

1. На оправку навить медную проволоку. Для домашнего напряжения подойдет сечение 0,8 мм. Оставить длинные концы.
2. Расположить спираль внутри кирпичей и зафиксировать глиной, обмазав всю внутреннюю поверхность.
3. Внутри сделать поддон — площадку для расположения заготовок. Для этого нужно смешать глину с асбестом.
4. Теплоизолирующий материал можно расположить и снаружи, уменьшая теплоотдачу стенок.
5. Подключить концы проволоки к проводам с вилкой.
6. Сзади герметично заделать отверстие между кирпичами.
7. Впереди соорудить крышку, которая будет открываться.

Высыхать все материалы должны при комнатной температуре. На это уйдет несколько дней. Затем можно укладывать деталь на изоляционный материал и греть.

Закаливаемость стали

Закаливаемость — способность стали повышать твердость в результате закалки. Эта характеристика зависит в большей степени от содержания углерода в мартенсите и в меньшей от содержания легирующих элементов. [цитата из книги «Материаловедение”, М.Ю. Лахтин, 1990 г.]

Также есть альтернативный вариант определения закаливаемости стали. Закаливаемость — способность стали воспринимать закалку, т.е. образовывать мартенситную структуру. Такая трактовка закаливаемости основывается на определении закалки стали и определении критической скорости охлаждения: закалка — нагрев стали до температуры выше критической или температуры растворения избыточных фаз, выдержка и охлаждение со скоростью выше критической. Критическая скорость охлаждения — минимальная скорость охлаждения аустенита в области его минимальной устойчивости, при которой подавляется распад аустенита на феррито-цементитную смесь и при которой обеспечивается структура мартенсита.

Оборудование для термообработки сталей

• муфельные термопечи;
• устройства индукционного нагрева;
• установки для нагрева в расплавах;
• газоплазменные установки;
• аппараты лазерной закалки.

Первые три вида могут выполнять прогрев всего объема изделия до требуемой температуры, а последние — только поверхностного слоя металла. Кроме того, выпускаются и широко используются печи для закалки металлов, в которых нагрев осуществляется в вакууме или в среде инертного газа.
Закалочные ванны представлены стальными емкостями-охладителями для различных жидкостей, а также специальными тиглями из графита и печами для расплавов солей или металлов. В качестве закалочных жидкостей чаще всего используют минеральное масло, воду и водополимерные смеси. Для расплавов металлов обычно применяют свинец или олово, а для расплавов солей — соединения натрия, калия и бария. Закалочные ванны для жидких сред имеют системы нагрева и охлаждения рабочей жидкости до требуемой температуры, а также мешалки для равномерного распределения жидкости и разрушения паровой рубашки.
