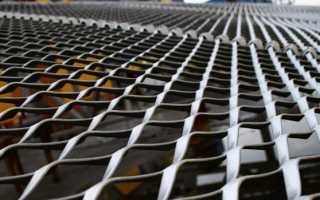

Сталь просечно вытяжная ГОСТ 16323 97

Таблица размеров просечно-вытяжного листа и веса одного квадратного метра.

Просечно-вытяжной лист (ПВЛ) – металлоизделие с равномерно располагаемыми ячейками одинакового размера и конфигурации. Такая продукция востребована в строительстве, на производственных предприятиях и в складских помещениях, где из нее изготавливают переходы, настилы, ограждения, смотровые окна. Основное преимущество – сочетание сниженной массы 1 м2 с высокой прочностью и жесткостью.Самое важное достоинство — антискользящая поверхность.

Особенности производства

Для изготовления ПВЛ используют нелегированные, коррозионностойкие стали, цветные металлы и сплавы на их основе. Наиболее массовый вариант – продукция из углеродистой стали марки Ст3 всех степеней раскисления (спокойной, полуспокойной, кипящей). Размеры просечно-вытяжного листа регламентирует ГОСТ 8706-78.

Основные этапы производства:

• На цельный стальной лист специальным ножом равномерно наносятся просечки. Их располагают в шахматном порядке. В стандартном варианте просечки имеют формы «ромб» и «чешуя».
• Материал вытягивают до тех пор, пока просечки не приобретают нормативные размеры.
• Лист прокатывают вдоль длинной оси просечек, что делает его более плоским, а также повышает устойчивость к деформациям.

Технические характеристики просечно-вытяжного листа

В соответствии с ГОСТом и ТУ эта металлопродукция имеет следующие размеры:

• толщина проката, используемого для изготовления просечно-вытяжного листа, – 3-6 мм;
• длина – 2-3,5 м;
• ширина готового просечно-вытяжного листа – 0,5, 0,6, 0,7, 0,8, 1,0, 1,25 м.

Таблица размеров просечно-вытяжного листа и веса 1 м2

Области применения просечно-вытяжного листа

Эта продукция, благодаря небольшому весу 1 м2, антискользящим характеристикам и способности к самоочищению, востребована во многих отраслях.

• Изготовление ступеней маршевой лестницы. Особенно этот материал актуален для уличных лестниц, благодаря нескользящей поверхности, самоочищению от снега, свободному стеканию дождевой и талой воды.
• Устройство настилов и переходов, пандусов, площадок ливнестоков.
• Армирование железобетонных конструкций в строительстве, создание предварительного слоя при оштукатуривании поверхностей.
• Сооружение площадок, предназначенных для обслуживания производственных линий и агрегатов на высоте.
• Строительство ограждений территории. Такие заборы обладают малой парусностью, поэтому могут выдерживать сильные ветровые нагрузки.
• Изготовление и установка в соответствии с правилами безопасности защитных решеток, вентиляционных и смотровых окон в станках, приборах, сельскохозяйственных машинах.
• В добывающих и перерабатывающих отраслях – для просеивания сыпучих материалов.
• Устройство крепей в шахтных выработках.
• Изготовление прочных и эстетичных вольеров, удобной и надежной тары, обеспечивающей вентиляцию содержимого.
• Устройство светоотражающих ограждений, повышающих безопасность движения транспорта в ночное время.

Сегодня ПВЛ, изготовленный из коррозионностойкой стали, алюминиевых сплавов, бронзы или латуни, используется при строительстве веранд, благоустройстве балконов и беседок.

Каталог продукции

• ПРОВОЛОКА ВР-1
• ТРУБА БУ
• СЕТКА ЭЛЕКТРОСВАРНАЯ
• АРМАТУРА
• БАЛКА СТАЛЬНАЯ ГОРЯЧЕКАТАНАЯ ( ДВУТАВР)
• КАТАНКА
• КВАДРАТ
• КРУГ
• ЛИСТ ГОРЯЧЕКАТАНЫЙ
• ЛИСТ ОЦИНКОВАНЫЙ
• ЛИСТ ПРОСЕЧНО ВЫТЯЖНОЙ(ПВЛ)
• ЛИСТ РИФЛЕНЫЙ
• ЛИСТ ХОЛОДНОКАТАНЫЙ
• ПОЛОСА СТАЛЬНАЯ ГОРЯЧЕКАТАНАЯ
• Трубы стальные круглые
• ТРУБА ПРОФИЛЬНАЯ
• ТРУБА ОЦИНКОВАННАЯ
• Металлопрокат из нержавеющей стали
• УГОЛ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ
• ШВЕЛЛЕР СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ
• ШЕСТИГРАННИК
• МЕТИЗЫ,ПРОВОЛОКА И ПРОЧИЕ СОПУТСТВУЮЩИЕ ТОВАРЫ.
• ШВЕЛЛЕР ГНУТЫЙ
• ШПУНТ ЛАРСЕНА

металлопрокат в краснодаре, заказ и доставка:
друтавр / швеллер / сетка / арматура / трубы / листы / проволока / полосы

Лист просечно вытяжной (ПВЛ) ГОСТ (8706-78, 16323-97)

Компания «БЕТАЛЛ» является прямым поставщиком металлопроката. Предлагаем купить лист вытяжной просечный (ПВЛ) по оптовой цене, а так же мелким и крупным оптом с завода производителя в Москве. Возможно изготовление по индивидуальным замерам (крупный опт).

Лист ПВ ― сетчатое стальное полотно, созданное по специальной технологии.

• Цены и сортамент
• Рассчитать доставку
• Информация
• Виды
• Как заказать

Цена на просечно-вытяжной лист (ПВЛ)

Лист ПВЛ — мин. заказ 1 тн

Минимальный заказ ― одна тонна.

Позвоните по телефонам (495) 78-555-48, чтобы:

• узнать о наличии ассортимента из каталога;
• заказать продукцию с сертификатами, подтверждающими высокое качество.

Стоимость доставки

Выберите объем (вес в тоннах):

Точка доставки (км от МКАД):

Нужное количество машин:

Cтоимость доставки (руб):

Просечно-вытяжной лист: сортамент

• ПВЛ 203
• ПВЛ 306
• ПВЛ 308
• ПВЛ 406
• ПВЛ 408
• ПВЛ 410
• ПВЛ 506
• ПВЛ 508
• ПВЛ 510
• ПВЛ 606
• ПВЛ 608
• ПВЛ 610

Стальные:

• 0,4 мм
• 0,45 мм
• 0,5 мм
• 0,55 мм
• 0,6 мм
• 0,7 мм
• 0,8 мм
• 0,9 мм
• Стальной 1 мм
• 1,2 мм
• 1,4 мм
• 1,5 мм
• 1,8 мм
• 2 мм
• 2,5 мм
• 3 мм
• Стальной 4 мм
• Стальной 5 мм
• Стальной 6 мм
• 7 мм
• 8 мм
• 9 мм
• 10 мм
• Стальной 12 мм
• 14 мм
• 16 мм
• 18 мм
• 20 мм
• 22 мм
• 25 мм
• 30 мм
• 32 мм
• 35 мм
• 36 мм
• 40 мм
• 45 мм
• 50 мм
• 60 мм
• 70 мм
• 80 мм
• 90 мм
• 100 мм
• 110 мм
• 120 мм
• 130 мм
• 140 мм
• 150 мм

Нержавейка:

• 0,4 мм
• 0,5 мм
• 0,6 мм
• 0,7 мм
• 0,8 мм
• 0,95 мм
• Нержавеющий 1 мм
• 1,2 мм
• 1,5 мм
• Нержавеющий 2 мм
• 2,5 мм
• 2,95 мм
• 3 мм
• 4 мм
• 5 мм
• 6 мм
• 8 мм
• 10 мм
• 12 мм
• 14 мм
• 16 мм
• 18 мм
• 20 мм
• 22 мм
• 24 мм
• 25 мм
• 30 мм
• 32 мм
• 36 мм
• 40 мм
• 45 мм
• 50 мм
• 60 мм
• 70 мм
• 80 мм
• Перфорированный нержавеющий

Классификация по геометрии ячеистых отверстий:

• круглый;
• квадратный;
• ромбический;
• шестигранник;
• декоративная просечка.

• оцинкованные;
• алюминиевые;
• черные;
• нержавеющие.

Размеры просечно-вытяжных листов

Стандартные параметры для всех марок:

• шаг ячейки ― 90;
• размер вытяжки ― 12,5.

Примечание: значения в таблице указаны в миллиметрах.

Вес листа ПВЛ

Вес просечно-вытяжного листа (1 м2) составляет 1,9-13,6 кг ― зависит от обрабатываемого материала, толщины конечного металлоизделия.

Лист просечно-вытяжной: характеристики

Тех. характеристики:

• толщина — 4-6 мм;
• ширина — 500-1250 миллиметров;
• длина — мерная (не более 6 метров), немерная ― 2-3.5 метра.

• по ширине — ± 0,10 см;
• по длине — ± 0,25 сантиметра;
• шага, вытяжки, длины ― обуславливается размерами оборудования;
• срез угла не более 1.5°.

На качественном металлоизделии:

• отсутствуют разрывы, трещины более 2-х мм;
• ячейки располагаются вдоль волокон прокатки.

Применение

Лист просечка применяется при изготовлении:

• решеток для вентиляции, приборов, машин;
• элементов бытового назначения (дизайн мебели);
• клеток, вольеров;
• настилов на лестницы, лестничных пролетов
• тары для товаров;
• решеток для просеивания.

• химическая, нефтяная, газовая промышленность;
• строительная отрасль;
• сельское хозяйство;
• создание поверхностей без скольжения (площадки, проходные мостики, ступени);
• возведение ограждений;
• обустройство дачных участков, парковых зон.

Особенности

• по сравнению с цельным полотном, данный вид легче на 80%, однако, жесткость, несущая способность, прочность остаются на аналогичном уровне;
• рифленая поверхность препятствует скольжению;
• легко очищается от различных загрязнений (самоочищение);
• светорассеивание позволяет использовать листовой металлопрокат в дорожном строительстве (боковые светоотражатели);
• долгий срок эксплуатации без потери первоначальных свойств.

Производство просечно вытяжного листа ПВЛ

Производится согласно установленным ТУ 36.26.11-5-89 нормам.

Основа ― металлическое полотно, которое под воздействием специализированного оборудования вытягивается и просекается одновременно. Такая технология позволяет формировать ячейки в виде ромбиков, в шахматном порядке. Станок автомат загибает края на определенный угол. После вытягивания, металлоизделие подвергается обработке валами, что обеспечивает более плоскую поверхность, защищает от дальнейшей деформации.

Изготавливается из материалов:

• черный металл — горячекатаный, холоднокатаный;
• оцинкованная сталь;
• нержавейка.

По договоренности с заказчиком могут оцинковываться, также одна сторона может выпускаться непросекаемой.

Государственные стандарты

Технические характеристики металлопродукции регулируются следующими действующими госстандартами:

• ГОСТ 16323-97 (сталь просечно-вытяжная);
• ГОСТ 14637-89 (прокат толстолистовой углеродистый);
• ГОСТ 8706-78 (лист просечно-вытяжной стальной) ― утратил актуальность в РФ.

Транспортировка и хранение

Упаковывается в пачки, внутри которых располагаются только изделия с идентичными геометрическими размерами. Каждая партия обвязывается специализированной проволокой через установленный метраж (1-1.5 м), масса партии не должна превышать 5 тонн.

На металлических бирках с маркировкой указывается информация:

• знак предприятия;
• нумерация;
• краткое обозначение;
• масса.

Допускается хранение в закрытых складах, на поддонах.

Продажа и поставка на объект в Москве и Московской области собственным автотранспортом, доставка по России ― железнодорожным транспортом. Возможен самовывоз товара со склада в Домодедово.

Для оформления заказа онлайн через официальный сайт, свяжитесь с консультантом предприятия через форму обратной связи.

Листы стальные просечно-вытяжные. Технические условия

Технические условия распространяются на просечно-вытяжные листы, предназначенные для устройства настилов, площадок и ступеней маршевых лестниц в производственных зданиях и сооружениях, эксплуатируемых в районах с расчетной температурой минус 65 градусов С и выше.

Министерство монтажных и специальных
строительных работ СССР

Главный инженер Генеральный директор

СС «Нефтемонтаж» НПО «Стальконструкция»

К.И. Гонитель В.А. Бирюков

ЛИСТЫ СТАЛЬНЫЕ ПРОСЕЧНО-ВЫТЯЖНЫЕ

Технические условия

ТУ 36.26.11-5-89

Срок введения с 01.01.1990 г.

Настоящие технические условия распространяются на просечно-вытяжные листы, предназначенные для устройства настилов, площадок и ступеней маршевых лестниц в производственных зданиях и сооружениях, эксплуатируемых в районах с расчетной температурой минус 65 ° С и выше.

Пример условного обозначения при заказе просечно-вытяжного листа с формой просечки типа 1, номера 508, шириной 900 мм и длиной 2500 мм из стали Ст3сп:

Лист ПВ1

Если в заказе тип просечки не указан, завод может поставить листы любой формы.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1 . Просечно-вытяжные листы должны соответствовать требованиям настоящих технических условий.

1.2 . Основные параметры и размеры просечно-вытяжных листов должны соответствовать указанным в таблице и на черт. 1 и 2 .

Просечно-вытяжные листы с просечкой типа 1

Просечно-вытяжные листы с просечкой типа 2

Толщина заготовки δ

Толщина листа S *

Размер вытяжки за каждый ход штамповки А

Предельная нагрузка на 1 м длины, кг, при ширине листа

Масса 1 кв. м, кг

* — размер для справок.

Примечания: 1. Номер листа составлен из размера толщины заготовки (δ) и величины подачи (Б).

2 . Значения предельных нагрузок указаны для нагрузки, сосредоточенной по центральной линии, при защемленных концах.

3 . Для равномерно распределенной нагрузки указанные в таблице значения предельных нагрузок умножают на 2,2.

4 . При свободном опирании концов предельные нагрузки уменьшаются вдвое.

1.3 . Просечно-вытяжные листы должны изготовляться из листовой углеродистой стали по ГОСТ 14637-89 марок Ст3кп, Ст3сп и Ст3пс по ГОСТ 380-88 толщиной (δ) 4 мм, 5 мм и 6 мм.

По согласованию с потребителем допускается изготовление просечно-вытяжных листов из других марок стали.

(Измененная редакция, Изм. № 1 ).

1.4 . По ширине просечно-вытяжные листы должны изготовляться размерами 500, 600, 700, 800, 900, 1000, 1100, 1250 и 1400 мм.

1.5 . По длине просечно-вытяжные листы должны изготовляться:

немерной длины — в пределах от 2 до 3,5 м;

мерной длины — в пределах немерной.

Примечание: В комплекте поставки допускается наличие немерных отрезков листов длиной менее 2 м в количестве не более 10 % от массы партии.

1.6 . Просечно-вытяжные листы должны изготовляться посредством резки проката на отдельные заготовки шириной, равной ширине необходимого просечно-вытяжного листа ( в). Ячейки должны быть расположены вдоль направления волокон прокатки (черт. 3 ).

В_Л — ширина проката в состоянии поставки, равная длине заготовки просечно-вытяжного листа;

L _Л — длина проката в состоянии поставки;

В — ширина заготовки, равная ширине просечно-вытяжного листа;

L — длина просечно-вытяжного листа, равная длине заготовки (В_Л), умноженной на коэффициент 1,7.

1.7 . Требования к геометрической точности.

1.7.1 . Предельные отклонения размеров просечно-вытяжных листов не должны превышать:

± 10 мм — по ширине листа;

± 25 мм — по длине листа мерной длины.

1.7.2 . Предельные отклонения по величине вытяжки (А), подачи (Б), шага (В) и по длине ячейки (3/4 В) на готовой продукции не контролируются и должны обеспечиваться размерами режущего инструмента.

1.7.4 . Просечно-вытяжные листы не должны иметь рванин, трещин напряжения длиной более 2 мм.

1.7.5 . В листах допускаются небольшие заусенцы и зазубрины размером не более 2 мм.

1.7.6 . На одном конце листа допускается по согласованию с потребителем непросекаемый участок шириной, оговариваемой в заказе.

1.7.7 . Термины дефектов, примененные в настоящих технических условиях, приведены в приложении 1 .

1.8.1 . В комплект поставки входят:

партия просечно-вытяжных листов в размере, оговоренном в заказе;

документ (сертификат) на отгружаемую продукцию, который должен содержать:

товарный знак или краткое обозначение предприятия-изготовителя;

условное обозначение листа;

дату выписки сертификата;

подтверждение о соответствии продукции требованиям технических условий;

штамп отдела технического контроля.

1.9.1 . Просечно-вытяжные листы должны увязываться в пачки. Масса пачки не должна быть более 5 т.

1.9.2 . Каждая пачка должна быть прочно обвязана в поперечном направлении через 1,0 — 1,5 м длины не менее чем двумя обвязками.

Обвязки должны обеспечивать сохранность пачек при их погрузке, выгрузке и транспортировании.

Не допускается использовать обвязки для строповки пачек.

При отгрузке в районы Крайнего Севера и труднодоступные районы пачка должна иметь на одну закрутку больше, чем при поставке в обычных условиях.

1.9.3 . Для обвязки должна применяться проволока по ГОСТ 3282-74 или другой нормативно-технической документации.

1.10.1 . Каждая пачка должна иметь маркировку. Маркировка наносится на фанерные (металлические) ярлыки или непосредственно на непросекаемую часть верхнего листа в пачке и должна содержать:

товарный знак или краткое обозначение предприятия-изготовителя;

условное обозначение листа;

1.10.2 . Маркировка должна выполняться ударным способом или несмываемой краской. Цифры и буквы должны быть высотой 5 — 20 мм.

2. ПРАВИЛА ПРИЕМКИ

2.1 . Просечно-вытяжные листы должны приниматься партиями. Партия должна состоять из листов одной марки стали, одного номера, одного размера по ширине и длине.

2.2 . Контролю качества поверхности и геометрических размеров подвергают 5 % листов партии, но не менее трех листов.

2.3 . При получении неудовлетворительных результатов хотя бы по одному из показателей должны проводиться повторные испытания на удвоенном количестве образцов.

Результаты повторной проверки распространяются на всю партию.

3. МЕТОДЫ КОНТРОЛЯ

3.1 . Качество поверхности просечно-вытяжных листов должно проверяться внешним осмотром без применения увеличительных приборов.

3.2 . Геометрические размеры просечно-вытяжных листов должны проверяться универсальным инструментом, обеспечивающим необходимую точность.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1 . Транспортирование просечно-вытяжных листов может осуществляться транспортом всех видов в соответствии с правилами перевозки, погрузки и крепления грузов, действующими на транспорте данного вида.

4.2 . При использовании железнодорожного транспорта просечно-вытяжные листы должны транспортироваться в открытом подвижном составе.

Допускается транспортирование в крытых вагонах, при этом масса пачки должна быть не более 1 т.

4.3 . Просечно-вытяжные листы могут храниться в штабелях в горизонтальном положении.

4.4 . При хранении просечно-вытяжных листов в штабелях должны соблюдаться следующие требования:

пачки должны быть уложены устойчиво на подкладки, исключающие образование остаточных деформаций. Подкладки должны быть толщиной не менее 50 мм и шириной не менее 100 мм;

прокладки между пачками должны быть толщиной не менее 20 мм и шириной не менее 100 мм;

высота штабеля должна определяться с учетом устойчивости штабелей, характеристик погрузочно-разгрузочных средств и норм техники безопасности;

штабель должен быть предохранен от атмосферных осадков.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 . Предприятие-изготовитель гарантирует соответствие просечно-вытяжных листов требованиям настоящих технических условий при соблюдении правил транспортирования, хранения и эксплуатации.

5.2 . Срок гарантии устанавливается равным 12 месяцев со дня отгрузки листов потребителю. День отгрузки определяется по железнодорожной накладной или иному сопроводительному документу.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1 . Просечно-вытяжные листы должны соответствовать требованиям настоящих технических условий.

1.2 . Основные параметры и размеры просечно-вытяжных листов должны соответствовать указанным в таблице и на черт. 1 и 2 .

Просечно-вытяжные листы с просечкой типа 1

Просечно-вытяжные листы с просечкой типа 2

Толщина заготовки δ

Толщина листа S *

Размер вытяжки за каждый ход штамповки А

Предельная нагрузка на 1 м длины, кг, при ширине листа

Масса 1 кв. м, кг

* — размер для справок.

Примечания: 1. Номер листа составлен из размера толщины заготовки (δ) и величины подачи (Б).

2 . Значения предельных нагрузок указаны для нагрузки, сосредоточенной по центральной линии, при защемленных концах.

3 . Для равномерно распределенной нагрузки указанные в таблице значения предельных нагрузок умножают на 2,2.

4 . При свободном опирании концов предельные нагрузки уменьшаются вдвое.

По согласованию с потребителем допускается изготовление просечно-вытяжных листов из других марок стали.

(Измененная редакция, Изм. № 1).

1.4 . По ширине просечно-вытяжные листы должны изготовляться размерами 500, 600, 700, 800, 900, 1000, 1100, 1250 и 1400 мм.

1.5 . По длине просечно-вытяжные листы должны изготовляться:

немерной длины — в пределах от 2 до 3,5 м;

мерной длины — в пределах немерной.

Примечание: В комплекте поставки допускается наличие немерных отрезков листов длиной менее 2 м в количестве не более 10 % от массы партии.

1.6 . Просечно-вытяжные листы должны изготовляться посредством резки проката на отдельные заготовки шириной, равной ширине необходимого просечно-вытяжного листа ( в). Ячейки должны быть расположены вдоль направления волокон прокатки (черт. 3 ).

В_Л — ширина проката в состоянии поставки, равная длине заготовки просечно-вытяжного листа;

L _Л — длина проката в состоянии поставки;

В — ширина заготовки, равная ширине просечно-вытяжного листа;

L — длина просечно-вытяжного листа, равная длине заготовки (В_Л), умноженной на коэффициент 1,7.

1.7 . Требования к геометрической точности.

1.7.1 . Предельные отклонения размеров просечно-вытяжных листов не должны превышать:

± 10 мм — по ширине листа;

± 25 мм — по длине листа мерной длины.

1.7.2 . Предельные отклонения по величине вытяжки (А), подачи (Б), шага (В) и по длине ячейки (3/4 В) на готовой продукции не контролируются и должны обеспечиваться размерами режущего инструмента.

1.7.4 . Просечно-вытяжные листы не должны иметь рванин, трещин напряжения длиной более 2 мм.

1.7.5 . В листах допускаются небольшие заусенцы и зазубрины размером не более 2 мм.

1.7.6 . На одном конце листа допускается по согласованию с потребителем непросекаемый участок шириной, оговариваемой в заказе.

1.7.7 . Термины дефектов, примененные в настоящих технических условиях, приведены в приложении 1 .

1.8.1 . В комплект поставки входят:

партия просечно-вытяжных листов в размере, оговоренном в заказе;

документ (сертификат) на отгружаемую продукцию, который должен содержать:

товарный знак или краткое обозначение предприятия-изготовителя;

условное обозначение листа;

дату выписки сертификата;

подтверждение о соответствии продукции требованиям технических условий;

штамп отдела технического контроля.

1.9.1 . Просечно-вытяжные листы должны увязываться в пачки. Масса пачки не должна быть более 5 т.

1.9.2 . Каждая пачка должна быть прочно обвязана в поперечном направлении через 1,0 — 1,5 м длины не менее чем двумя обвязками.

Обвязки должны обеспечивать сохранность пачек при их погрузке, выгрузке и транспортировании.

Не допускается использовать обвязки для строповки пачек.

При отгрузке в районы Крайнего Севера и труднодоступные районы пачка должна иметь на одну закрутку больше, чем при поставке в обычных условиях.

1.9.3 . Для обвязки должна применяться проволока по ГОСТ 3282-74 или другой нормативно-технической документации.

1.10.1 . Каждая пачка должна иметь маркировку. Маркировка наносится на фанерные (металлические) ярлыки или непосредственно на непросекаемую часть верхнего листа в пачке и должна содержать:

товарный знак или краткое обозначение предприятия-изготовителя;

условное обозначение листа;

1.10.2 . Маркировка должна выполняться ударным способом или несмываемой краской. Цифры и буквы должны быть высотой 5 — 20 мм.

2. ПРАВИЛА ПРИЕМКИ

2.1 . Просечно-вытяжные листы должны приниматься партиями. Партия должна состоять из листов одной марки стали, одного номера, одного размера по ширине и длине.

2.2 . Контролю качества поверхности и геометрических размеров подвергают 5 % листов партии, но не менее трех листов.

2.3 . При получении неудовлетворительных результатов хотя бы по одному из показателей должны проводиться повторные испытания на удвоенном количестве образцов.

Результаты повторной проверки распространяются на всю партию.

3. МЕТОДЫ КОНТРОЛЯ

3.1 . Качество поверхности просечно-вытяжных листов должно проверяться внешним осмотром без применения увеличительных приборов.

3.2 . Геометрические размеры просечно-вытяжных листов должны проверяться универсальным инструментом, обеспечивающим необходимую точность.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1 . Транспортирование просечно-вытяжных листов может осуществляться транспортом всех видов в соответствии с правилами перевозки, погрузки и крепления грузов, действующими на транспорте данного вида.

4.2 . При использовании железнодорожного транспорта просечно-вытяжные листы должны транспортироваться в открытом подвижном составе.

Допускается транспортирование в крытых вагонах, при этом масса пачки должна быть не более 1 т.

4.3 . Просечно-вытяжные листы могут храниться в штабелях в горизонтальном положении.

4.4 . При хранении просечно-вытяжных листов в штабелях должны соблюдаться следующие требования:

пачки должны быть уложены устойчиво на подкладки, исключающие образование остаточных деформаций. Подкладки должны быть толщиной не менее 50 мм и шириной не менее 100 мм;

прокладки между пачками должны быть толщиной не менее 20 мм и шириной не менее 100 мм;

высота штабеля должна определяться с учетом устойчивости штабелей, характеристик погрузочно-разгрузочных средств и норм техники безопасности;

штабель должен быть предохранен от атмосферных осадков.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 . Предприятие-изготовитель гарантирует соответствие просечно-вытяжных листов требованиям настоящих технических условий при соблюдении правил транспортирования, хранения и эксплуатации.

5.2 . Срок гарантии устанавливается равным 12 месяцев со дня отгрузки листов потребителю. День отгрузки определяется по железнодорожной накладной или иному сопроводительному документу.

ГОСТ 16523-97

Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

Наши события —>

Разделы

• Главная
• Новости
• Статьи
• Объявления
• Форум
• Организации
• Справочники
• Документы
• Мероприятия
• Издания
• Лица отрасли

О портале

Сервисы

• СКЛАД, Тендеры, Маркет
• Расчёт веса кабеля
• Расшифровка марки кабеля
• Расчёт схемы погрузки КПП
• Фото,Видео
• На карте
• ГОСТы, СНиП
• Вакансии, резюме
• Рейтинг сайтов
• Мобильные приложения
• Версия для мобильных
• RSS-ленты
• English version

Медиахолдинг «РусКабель»

• Портал «RusCable.Ru»
• RusCable Insider Digest
• ЭНЕРГОСМИ
• ElektroPortal.Ru
• Поисковая система «1EL.ru»
• Премия RCWA
• Желтая страница электротехники
• Проект «ПУНП.РФ»
• Проект «ОГНЕСТОЙКОСТЬ.РФ»
• Хроники Cabex
• Совещание 8 декабря
• «RusCableCLUB» (гимн клуба)

• Производственный
  календарь 2018 (pdf, 1.4 МБ)

• Главная
• Новости
• Статьи
• Объявления
• Форум
• Организации
• Справочники
• Документы
• Мероприятия
• Издания
• Лица отрасли

• О RusCable
• Отзывы
• Медиа-кит (pdf, 4,8 МБ)
• Презентация (pdf, 6 МБ)
• Корпоративный календарь (pdf, 15 МБ)
• Реклама на портале
• Спецпроект «Выживет сильнейший»

• Карта сайта
• Поиск по сайту
• Сообщение администрации

FacebookВКонтактеTwitterYouTubeInstagramTelegram+7 (999) 003-33-36

• СКЛАД, Тендеры, Маркет
• Расчёт веса кабеля
• Расшифровка марки кабеля
• Расчёт схемы погрузки КПП
• Фото,Видео
• На карте
• ГОСТы, СНиП
• Вакансии, резюме
• Рейтинг сайтов
• Мобильные приложения
• Версия для мобильных
• RSS-ленты
• English version

• Портал «RusCable.Ru»
• RusCable Insider Digest
• ЭНЕРГОСМИ
• ElektroPortal.Ru
• Поисковая система «1EL.ru»
• Премия RCWA
• Желтая страница электротехники
• Проект «ПУНП.РФ»
• Проект «ОГНЕСТОЙКОСТЬ.РФ»
• Хроники Cabex
• Совещание 8 декабря
• «RusCableCLUB» (гимн клуба)

• Производственный
  календарь 2018 (pdf, 1.4 МБ)

Онлайн-приёмная секции «Кабельная промышленность» Консультативного Совета при председателе Комитета по энергетике ГД РФ
