ПВ 506 сталь листовая просечно вытяжная

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1 . Просечно-вытяжные листы должны соответствовать требованиям настоящих технических условий.

1.2 . Основные параметры и размеры просечно-вытяжных листов должны соответствовать указанным в таблице и на черт. 1 и 2 .

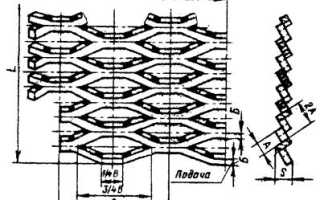

Просечно-вытяжные листы с просечкой типа 1

Просечно-вытяжные листы с просечкой типа 2

Толщина заготовки δ

Толщина листа S *

Размер вытяжки за каждый ход штамповки А

Предельная нагрузка на 1 м длины, кг, при ширине листа

Масса 1 кв. м, кг

* — размер для справок.

Примечания: 1. Номер листа составлен из размера толщины заготовки (δ) и величины подачи (Б).

2 . Значения предельных нагрузок указаны для нагрузки, сосредоточенной по центральной линии, при защемленных концах.

3 . Для равномерно распределенной нагрузки указанные в таблице значения предельных нагрузок умножают на 2,2.

4 . При свободном опирании концов предельные нагрузки уменьшаются вдвое.

По согласованию с потребителем допускается изготовление просечно-вытяжных листов из других марок стали.

(Измененная редакция, Изм. № 1).

1.4 . По ширине просечно-вытяжные листы должны изготовляться размерами 500, 600, 700, 800, 900, 1000, 1100, 1250 и 1400 мм.

1.5 . По длине просечно-вытяжные листы должны изготовляться:

немерной длины — в пределах от 2 до 3,5 м;

мерной длины — в пределах немерной.

Примечание: В комплекте поставки допускается наличие немерных отрезков листов длиной менее 2 м в количестве не более 10 % от массы партии.

1.6 . Просечно-вытяжные листы должны изготовляться посредством резки проката на отдельные заготовки шириной, равной ширине необходимого просечно-вытяжного листа ( в). Ячейки должны быть расположены вдоль направления волокон прокатки (черт. 3 ).

В_Л — ширина проката в состоянии поставки, равная длине заготовки просечно-вытяжного листа;

L _Л — длина проката в состоянии поставки;

В — ширина заготовки, равная ширине просечно-вытяжного листа;

L — длина просечно-вытяжного листа, равная длине заготовки (В_Л), умноженной на коэффициент 1,7.

1.7 . Требования к геометрической точности.

1.7.1 . Предельные отклонения размеров просечно-вытяжных листов не должны превышать:

± 10 мм — по ширине листа;

± 25 мм — по длине листа мерной длины.

1.7.2 . Предельные отклонения по величине вытяжки (А), подачи (Б), шага (В) и по длине ячейки (3/4 В) на готовой продукции не контролируются и должны обеспечиваться размерами режущего инструмента.

1.7.4 . Просечно-вытяжные листы не должны иметь рванин, трещин напряжения длиной более 2 мм.

1.7.5 . В листах допускаются небольшие заусенцы и зазубрины размером не более 2 мм.

1.7.6 . На одном конце листа допускается по согласованию с потребителем непросекаемый участок шириной, оговариваемой в заказе.

1.7.7 . Термины дефектов, примененные в настоящих технических условиях, приведены в приложении 1 .

1.8.1 . В комплект поставки входят:

партия просечно-вытяжных листов в размере, оговоренном в заказе;

документ (сертификат) на отгружаемую продукцию, который должен содержать:

товарный знак или краткое обозначение предприятия-изготовителя;

условное обозначение листа;

дату выписки сертификата;

подтверждение о соответствии продукции требованиям технических условий;

штамп отдела технического контроля.

1.9.1 . Просечно-вытяжные листы должны увязываться в пачки. Масса пачки не должна быть более 5 т.

1.9.2 . Каждая пачка должна быть прочно обвязана в поперечном направлении через 1,0 — 1,5 м длины не менее чем двумя обвязками.

Обвязки должны обеспечивать сохранность пачек при их погрузке, выгрузке и транспортировании.

Не допускается использовать обвязки для строповки пачек.

При отгрузке в районы Крайнего Севера и труднодоступные районы пачка должна иметь на одну закрутку больше, чем при поставке в обычных условиях.

1.9.3 . Для обвязки должна применяться проволока по ГОСТ 3282-74 или другой нормативно-технической документации.

1.10.1 . Каждая пачка должна иметь маркировку. Маркировка наносится на фанерные (металлические) ярлыки или непосредственно на непросекаемую часть верхнего листа в пачке и должна содержать:

товарный знак или краткое обозначение предприятия-изготовителя;

условное обозначение листа;

1.10.2 . Маркировка должна выполняться ударным способом или несмываемой краской. Цифры и буквы должны быть высотой 5 — 20 мм.

2. ПРАВИЛА ПРИЕМКИ

2.1 . Просечно-вытяжные листы должны приниматься партиями. Партия должна состоять из листов одной марки стали, одного номера, одного размера по ширине и длине.

2.2 . Контролю качества поверхности и геометрических размеров подвергают 5 % листов партии, но не менее трех листов.

2.3 . При получении неудовлетворительных результатов хотя бы по одному из показателей должны проводиться повторные испытания на удвоенном количестве образцов.

Результаты повторной проверки распространяются на всю партию.

3. МЕТОДЫ КОНТРОЛЯ

3.1 . Качество поверхности просечно-вытяжных листов должно проверяться внешним осмотром без применения увеличительных приборов.

3.2 . Геометрические размеры просечно-вытяжных листов должны проверяться универсальным инструментом, обеспечивающим необходимую точность.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1 . Транспортирование просечно-вытяжных листов может осуществляться транспортом всех видов в соответствии с правилами перевозки, погрузки и крепления грузов, действующими на транспорте данного вида.

4.2 . При использовании железнодорожного транспорта просечно-вытяжные листы должны транспортироваться в открытом подвижном составе.

Допускается транспортирование в крытых вагонах, при этом масса пачки должна быть не более 1 т.

4.3 . Просечно-вытяжные листы могут храниться в штабелях в горизонтальном положении.

4.4 . При хранении просечно-вытяжных листов в штабелях должны соблюдаться следующие требования:

пачки должны быть уложены устойчиво на подкладки, исключающие образование остаточных деформаций. Подкладки должны быть толщиной не менее 50 мм и шириной не менее 100 мм;

прокладки между пачками должны быть толщиной не менее 20 мм и шириной не менее 100 мм;

высота штабеля должна определяться с учетом устойчивости штабелей, характеристик погрузочно-разгрузочных средств и норм техники безопасности;

штабель должен быть предохранен от атмосферных осадков.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 . Предприятие-изготовитель гарантирует соответствие просечно-вытяжных листов требованиям настоящих технических условий при соблюдении правил транспортирования, хранения и эксплуатации.

5.2 . Срок гарантии устанавливается равным 12 месяцев со дня отгрузки листов потребителю. День отгрузки определяется по железнодорожной накладной или иному сопроводительному документу.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1 . Просечно-вытяжные листы должны соответствовать требованиям настоящих технических условий.

Читать еще: Сталь 40х13 для ножей плюсы и минусы

Просечно-вытяжные листы с просечкой типа 1

Просечно-вытяжные листы с просечкой типа 2

Толщина заготовки δ

Шаг ячейки В

Толщина листа S*

Размер вытяжки за каждый ход штамповки А

Предельная нагрузка на 1 м длины, кг, при ширине листа

Масса 1 кв. м, кг

* — размер для справок.

Примечания: 1. Номер листа составлен из размера толщины заготовки (δ) и величины подачи (Б).

3 . Для равномерно распределенной нагрузки указанные в таблице значения предельных нагрузок умножают на 2,2.

4 . При свободном опирании концов предельные нагрузки уменьшаются вдвое.

1.3 . Просечно-вытяжные листы должны изготовляться из листовой углеродистой стали по ГОСТ 14637-89 марок Ст3кп, Ст3сп и Ст3пс по ГОСТ 380-88 толщиной (δ) 4 мм, 5 мм и 6 мм.

По согласованию с потребителем допускается изготовление просечно-вытяжных листов из других марок стали.

(Измененная редакция, Изм. № 1 ).

1.4 . По ширине просечно-вытяжные листы должны изготовляться размерами 500, 600, 700, 800, 900, 1000, 1100, 1250 и 1400 мм.

1.5 . По длине просечно-вытяжные листы должны изготовляться:

немерной длины — в пределах от 2 до 3,5 м;

мерной длины — в пределах немерной.

1.6 . Просечно-вытяжные листы должны изготовляться посредством резки проката на отдельные заготовки шириной, равной ширине необходимого просечно-вытяжного листа (в). Ячейки должны быть расположены вдоль направления волокон прокатки (черт. 3 ).

В_Л — ширина проката в состоянии поставки, равная длине заготовки просечно-вытяжного листа;

L _Л — длина проката в состоянии поставки;

В — ширина заготовки, равная ширине просечно-вытяжного листа;

L — длина просечно-вытяжного листа, равная длине заготовки (В_Л), умноженной на коэффициент 1,7.

1.7 . Требования к геометрической точности.

1.7.1 . Предельные отклонения размеров просечно-вытяжных листов не должны превышать:

± 10 мм — по ширине листа;

± 25 мм — по длине листа мерной длины.

1.7.4 . Просечно-вытяжные листы не должны иметь рванин, трещин напряжения длиной более 2 мм.

1.7.5 . В листах допускаются небольшие заусенцы и зазубрины размером не более 2 мм.

1.7.7 . Термины дефектов, примененные в настоящих технических условиях, приведены в приложении 1 .

1.8.1 . В комплект поставки входят:

партия просечно-вытяжных листов в размере, оговоренном в заказе;

документ (сертификат) на отгружаемую продукцию, который должен содержать:

товарный знак или краткое обозначение предприятия-изготовителя;

условное обозначение листа;

дату выписки сертификата;

подтверждение о соответствии продукции требованиям технических условий;

штамп отдела технического контроля.

1.9.1 . Просечно-вытяжные листы должны увязываться в пачки. Масса пачки не должна быть более 5 т.

Обвязки должны обеспечивать сохранность пачек при их погрузке, выгрузке и транспортировании.

Не допускается использовать обвязки для строповки пачек.

1.9.3 . Для обвязки должна применяться проволока по ГОСТ 3282-74 или другой нормативно-технической документации.

товарный знак или краткое обозначение предприятия-изготовителя;

условное обозначение листа;

2. ПРАВИЛА ПРИЕМКИ

Результаты повторной проверки распространяются на всю партию.

3. МЕТОДЫ КОНТРОЛЯ

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Допускается транспортирование в крытых вагонах, при этом масса пачки должна быть не более 1 т.

4.3 . Просечно-вытяжные листы могут храниться в штабелях в горизонтальном положении.

4.4 . При хранении просечно-вытяжных листов в штабелях должны соблюдаться следующие требования:

прокладки между пачками должны быть толщиной не менее 20 мм и шириной не менее 100 мм;

штабель должен быть предохранен от атмосферных осадков.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
