Почему станину машины делают из стали?

Устройство коллекторной машины постоянного тока

В настоящее время электромашиностроительные заводы изго­товляют электрические машины постоянного тока, предназначен­ные для работы в самых различных отраслях промышленности, поэтому отдельные узлы этих машин могут иметь разную конст­рукцию, но общая конструктивная схема машин одинакова. Не­подвижная часть машины постоянного тока называется статором,

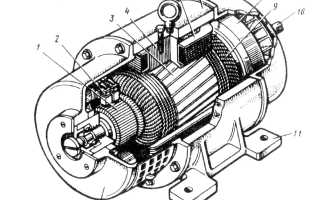

Рис. 24.4. Устройство машины постоянного тока

вращающаяся часть — якорем (рис. 24.4).

Статор. Состоит из станины 6 и главных полюсов 4. Ста­нина 6 служит для крепления полюсов и подшипниковых щитов и является частью магнитопровода, так как через нее замыкается магнитный поток машины. Станину изготовляют из стали — ма­териала, обладающего достаточной механической прочностью и большой магнитной проницаемостью. В нижней части станины имеются лапы 11 для крепления машины к фундаментной плите, а по окружности станины расположены отверстия для крепления сердечников главных полюсов 4. Обычно станину делают цельной из стальной трубы, либо сварной из листовой стали, за исключе­нием машин с весьма большим наружным диаметром, у которых станину делают разъемной, что облегчает транспортировку и мон­таж машины.

Главные полюсы предназначены для создания в машине магнитного поля возбуждения. Главный полюс состоит из сердеч­ника 6 и полюсной катушки 5. Со стороны, обращенной к якорю, сердечник полюса имеет полюсный наконечник, который обеспе­чивает необходимое распределение магнитной индукции в зазоре машины. Сердечники главных полюсов делают шихтованными из листовой конструкционной стали толщиной 1—2 мм или из тон­колистовой электротехнической анизотропной холоднокатаной стали, например марки 3411. Штампованные пластины главных полюсов специально не изолируют, так как тонкая пленка окисла на их поверхности достаточна для значительного ослабления вих­ревых токов, наведенных в полюсных наконечниках пульсациями магнитного потока, вызванного зубчатостью сердечника якоря. Анизотропная сталь обладает повышенной магнитной проницае­мостью вдоль проката, что должно учитываться при штамповке пластин и их сборке в пакет. Пониженная магнитная проницае­мость поперек проката способствует ослаблению реакции якоря (см. § 26.2) и уменьшению потока рассеяния главных и добавоч­ных полюсов (см. § 26.1).

В машинах постоянного тока небольшой мощности полюсные катушки делают бескаркасными — намоткой медного обмоточно­го провода непосредственно на сердечник полюса, предварительно наложив на него изоляционную прокладку (рис. 24.5, а). В боль­шинстве машин (мощностью 1 кВт и более) полюсную катушку делают каркасной: обмоточный провод наматывают на каркас (обычно пластмассовый), а затем надевают на сердечник полюса (рис. 24.5, б). В некоторых конструкциях машин полюсную ка­тушку для более интенсивного охлаждения разделяют по высоте на части, между которыми оставляют вентиляционные каналы.

Якорь. Якорь машины постоянного тока (рис. 24.4) состоит из вала 10, сердечника 3 с обмоткой и коллектора 7. Сердечник якоря имеет шихтованную конструкцию и набирается из штам­пованных пластин тонколистовой электротехнической стали. Лис­ты покрывают изоляционным лаком, собирают в пакет и запекают. Готовый сердечник напрессовывают на вал якоря. Такая конст­рукция сердечника якоря позволяет значительно ослабить в нем вихревые токи, возникающие в результате его перемагничивания в процессе вращения в магнитном поле. На поверхности сердечника якоря имеются продольные пазы, в которые укладывают обмотку якоря.

Обмотку выполняют медным проводом круглого или пря­моугольного сечения. Пазы якоря после заполнения их проводами обмотки обычно закрывают клиньями (текстолитовыми или гетинаксовыми). В некоторых машинах пазы не закрывают клиньями, а накладывают на поверхность якоря бандаж. Бандаж делают из проволоки или стеклоленты с предварительным натягом. Лобовые части 9 обмотки якоря крепят к обмоткодержателям бандажом.

Рис. 24.5. Главные полюсы с бескаркасной (а) и каркасной (б) по­люсными катушками:

1 — станина, 2 — сердечник полюса, 3 — полюсная катушка

Коллектор 1 является одним из сложных узлов машины постоянного тока. Основными элементами коллектора являются пластины трапецеидального сечения из твердотянутой меди, соб­ранные таким образом, что коллектор приобретает цилиндриче­скую форму. В зависимости от способа закрепления коллекторных пластин различают два основных типа коллекторов: со стальными конусными шайбами и на пластмассе. На рис. 24.6, а показано устройство коллектора со стальными конусными шайбами. Ниж­няя часть коллекторных пластин 6 имеет форму «ласточкина хво­ста». После сборки коллектора эти части пластин оказываются за­жатыми между стальными шайбами 1 и 3, изолированными от медных пластин миканитовыми манжетами 4. Конусные шайбы стянуты винтами 2. Между медными пластинами расположены миканитовые изоляционные прокладки. В процессе работы машины рабочая поверхность коллектора постепенно истирается щет­ками. Чтобы при этом миканитовые прокладки не выступали над рабочей поверхностью коллектора, что вызвало бы вибрацию щеток и нарушение работы машины, между коллекторными пласти­нами фрезеруют пазы (дорожки) на глубину до 1,5 мм (рис. 24.6, б). Верхняя часть 5 коллекторных пластин (см. рис. 24.6, а), называе­мая петушком, имеет узкий продольный паз, в который заклады­вают проводники обмотки якоря и тщательно припаивают.

Рис. 24.6 Устройство коллектора с конусными шайбами

В машинах постоянного тока малой мощности часто приме­няют коллекторы на пластмассе, отличающиеся простотой в из­готовлении. Набор медных и миканитовых пластин в таком кол­лекторе удерживается пластмассой, запрессованной в пространст­во между набором пластин и стальной втулкой 4 и образующей корпус коллектора. Иногда с целью увеличения прочности коллек­тора эту пластмассу 2 армируют стальными кольцами 3 (рис. 24.7). В этом случае миканитовые прокладки должны иметь размеры большие, чем у медных пластин 1, что исключит замыкание пла­стин стальными (армирующими) кольцами 3.

Электрический контакт с коллектором осуществляется по­средством щеток, располагаемых в щеткодержателях 4 (см. рис. 24.4).

Щеткодержатель (рис. 24.8) состоит из обоймы 4, в которую помещают щетку 3, курка 1, представляющего собой откидную деталь, передающую давление пружины 2 на щетку. Щеткодержа­тель крепят на пальце зажимом 5. Щетка снабжается гибким тро­сиком 6 для включения ее в электрическую цепь машины. Все щеткодержатели одной полярности соединены между собой сбор­ными шинами, подключенными к выводам машины. Одно из ос­новных условий бесперебойной работы машины — плотный и на­дежный контакт между щеткой и коллектором. Давление на щетку должно быть отрегулировано, так как чрезмерный нажим может вызвать преждевременный износ щетки и перегрев коллектора, а недостаточный нажим — искрение на коллекторе.

Рис. 24.7. Устройство коллектора на пластмассе

Рис. 24.8. Щеткодержатель (сдвоенный)

машины постоянного тока

Помимо указанных частей машина постоянного тока имеет два подшипниковых щита: передний 12 (со стороны коллектора) и задний 7 (см. рис. 24.4). В центральной части щита имеется рас­точка под подшипник. На переднем подшипниковом щите име­ется смотровое окно (люк) с крышкой, через которое можно осмотреть коллектор и щетки, не разбирая машины. Концы обмоток выведены на зажимы коробки выводов. Вентилятор 8 служит для самовентиляции машины: воздух поступает в машину обычно со стороны коллектора, омывает нагретые части (коллектор, обмотки и сердечники) и выбрасывается с противоположной стороны через решетку.

Из рассмотрения принципа действия и устройства коллектор­ной машины постоянного тока следует, что непременным элемен­том этой машины, включенным между обмоткой якоря и внешней сетью, является щеточно-коллекторный узел — механический преобразователь рода тока. Таким образом, коллекторные машины сложнее бесколлекторных машин переменного тока (асинхронной и синхронной) и, следовательно, уступают им (особенно асин­хронной машине) в надежности и имеют более высокую стои­мость.

Контрольные вопросы

1. Каково назначение коллектора в генераторе и двигателе?

2. Почему станину машины делают из стали?

3. Каково назначение конусных шайб в коллекторе?

4. Зачем в коллекторе на пластмассе применяют армирующие кольца?

Для чего станину машины постоянного тока делают из стали?

Станина служит для крепления полюсов и подшипниковых щитов и является часть о магнитной цепи, поскольку через нее замыкается магнитный поток машины. Поэтому станину изготовляют из стали — материала, обладающего достаточной механической прочностью и большой магнитной проницаемостью.

Какие функции выполняет Станина машины постоянного тока?

Станина имеет кольцевую форму и изготовляется из стального литья или стального листового проката. Она составляет основу всей машины и, кроме того, выполняет функцию магнитопровода. Главные полюсы служат для создания постоянного во времени и неподвижного в пространстве магнитного поля.

Для чего в машинах постоянного тока применяют полюсные наконечники?

Часть сердечника главного полюса со стороны, обращенной к якорю, выполнена более широкой и называется полюсным наконечником. Эта часть служит для поддержания катушки, а также для лучшего распределения магнитного потока по поверхности якоря.

Что представляют собой основные полюса и их назначение?

Главные полюсы предназначены для создания основного магнитного потока в машине. Полюс (рис. 1-7) состоит из сердечника 1 и катушки возбуждения 2. … Станина представляет собой короткий полый цилиндр, по которому проходит магнитный поток от одного полюса к двум соседним.

Что представляет собой сердечник якоря?

Сердечник имеет цилиндрическую форму, на его внешней поверхности выполнены пазы для прокладки витков обмотки. Монтаж сердечника выполняется на шлицы, выполненные на валу, это обеспечивает конструкции необходимую жесткость и предотвращает от проворачивания сердечника на валу при больших нагрузках.

В чем состоит суть принципа обратимости электрической машины?

Обратимость электрических машин вызвана одинаковым устройством преобразователей электрической энергии в механическую и механической в электрическую. … Приоритетная функция электрической машины определяет её конструктивные особенности, вследствие которых обратимость становится неравномерной.

Какой обмоткой создаётся основной магнитный поток машины постоянного тока?

Основной магнитный поток в нормальных машинах постоянного тока создается обмоткой возбуждения, которая расположена на сердечниках полюсов и питается постоянным током. Магнитный поток проходит от северного полюса N через якорь к южному полюсу S и от него через ярмо снова к северному полюсу.

Для чего служат щетки в машинах постоянного тока?

Для соединения коллектора с зажимами машины и внешней цепью служат скользящие контакты (щетки). Коллектор в электрических машинах выполняет роль выпрямителя переменного тока в постоянный (в генераторах) и роль автоматического переключателя направления тока во вращающихся проводниках якоря (в двигателях).

Для чего в Мпт применяют добавочные полюса?

Назначение. Добавочные полюса применяют для создания магнитного потока в зоне коммутации. Под влиянием этого потока в коммутирующих витках наводится э д. с, направленная против реактивной э.

Какие способы возбуждения применяются в машинах постоянного тока?

Способы возбуждения машин постоянного тока и их классификация

• Ток, протекающий в обмотке возбуждения основных полюсов, создает магнитный поток. …
• Генераторы постоянного тока могут выполняться с независимым, параллельным, последовательным и смешанным возбуждением.

Какой материал применяется для изготовления пластин коллектора?

Тело коллектора в виде цилиндрической втулки изготавливают из алюминиевого сплава (на наружной цилиндрической поверхности втулки могут быть выполнены продольные пазы типа «ласточкин хвост»).

Для чего нужен якорь в электрической машине?

Простое, широко применяемое в практике правило, определяет якорь как обмотку машины, по которой при работе ее в режиме двигателя протекает ток сети, а при работе в режиме генератора с нее снимается напряжение.

Что является основными элементами якоря машины постоянного тока?

Основным элементом в них является не катушка, а секция, состоящая из одного или нескольких витков. Выводные концы каждой секции соединяются с пластинами коллектора. С каждой пластиной соединяется конец одной и начало другой секции, поэтому число пластин в коллекторе равно числу секций в обмотке.

Что такое Сердечник в электродвигателе?

Сердечник статора, ротора или якоря электродвигателя является частью магнитной цепи, на периферии которого располагается обмотка. Назначение сердечника в электродвигателе определило его конструкцию и технологию изготовления.

Что такое индуктор в электродвигателе?

Индуктор (статор) электродвигателя постоянного тока служит для создания неподвижного магнитного поля машины и состоит из станины, главных и добавочных полюсов. Станина служит для крепления основных и добавочных полюсов и является элементом магнитной цепи машины.

Почему сердечник якоря машины постоянного тока набирают из тонких листов электротехнической стали?

Почему сердечник якоря машин постоянного тока набирают из листов электротехнической стали, изолированных между собой? Для уменьшения вихревых токов — токов Фуко. От них сердечник греется и теряется мощность. … Поэтому в его железе наводятся токи.

Почему станину машины делают из стали?

КОНСТРУКЦИЯ МАШИН ПОСТОЯННОГО ТОКА

На рис. 3 дан чертеж современной машины постоянного тока с продольным и поперечным разрезами. Статор состоит из станины 1 и прикрепленных к ней главных 2 и дополнительных 3 полюсов. Станину машин относительно небольшой мощности изготовляют из отрезков цельнотянутых стальных труб, а у мощных машин выполняют сварной из толстолистового стального проката. Для закрепления машины на фундаменте или исполнительном механизме к нижней части станины приваривают лапы 4, а для транспортировки в станину ввертывают рым-болты 5.

На сердечниках главных полюсов размещают обмотку возбуждения 6, которую изготовляют в виде катушек из медных изолированных проводников круглого или прямоугольного сечения. Катушки изолируют лентой и после пропитки и сушки насаживают на сердечник полюса и закреп­ляют стальными пружинящими рамками. Иногда для увеличения поверхности охлаждения катушку делят на две части. Полюс с надетой на него катушкой прикрепляют к станине болтами.

Дополнительные полюсы располагают между главными полюсами и вместе с катушками 14 их обмотки возбуждения также болтами прикрепляют к станине.

Якорь состоит из сердечника 7, обмотки 8 и коллектора 9.

Сердечник собирают из отдельных листов толщиной 0,5 мм, которые штампуют из электротехнической стали. В листах якоря вырубают пазы, в которые укладывают обмотку якоря. Укладка обмотки в пазы обеспечивает надежное ее закрепление на вращающемся якоре и умень­шает воздушный зазор между полюсом и якорем. Обмотку в пазу закрепляют клином из стеклотекстолита или бандажами, располагаемыми в кольцевых канавках сердечника якоря 13. Вне пазов, в лобовых частях, обмотку закрепляют бандажами 12 из проволоки или стеклоленты.

Собранный сердечник якоря спрессовывают между двумя нажимными шайбами и закрепляют на валу втулкой либо пружинным разрезным кольцом.

Станина, сердечники полюса и якоря являются участками магнитопровода, по которым замыкается магнитный поток, созданный обмотками возбуждения. Для уменьшения магнитного сопротивления по пути этого потока все указанные участки выполняют из стали. Для этой же цели воздушный зазор между якорем и полюсами стараются принимать меньшим. Обычно он составляет доли миллиметра у небольших машин и несколько миллиметров у более мощных.

При вращении якоря сталь его сердечника будет перемагничиваться, в ней будут индуктироваться переменные токи — вихревые, которые будут вызывать потери. Для снижения потерь от вихревых токов сердечник, как уже указывалось, собирается из отдельных изолированных друг от друга листов. Для изоляции листы после штамповки покрывают лаком. Из-за зубчатого строения якоря в зазоре будет происходить пульсация потока, в результате чего в полюсном наконечнике также будут наводиться вихревые токи, для уменьшения которых наконечник и весь полюс собирают из отдельных листов.

По коллектору скользят неподвижные щетки, которые размещаются в щеткодержателях. Щеткодержатели закрепляют на цилиндрических или призматических пальцах 10, которые в свою очередь закрепляют на траверсе 11. Пальцы выполняют из гетинакса либо из стали, опрессо-ванной пластмассой в месте сочленения его с траверсой. Обычно число пальцев выбирают равным числу полюсов.

Якорь вращается в подшипниках 15, которые размещены в торцевых щитах, называемых подшипниковыми щитами 16.

Некоторые конструктивные элементы машины рассмотрим подробнее.

Главные полюсы (рис. 4) собирают из штампованных листов электротехнической стали толщиной 1 мм. Листы спрессовывают в пакет и скрепляют стальными заклепками, число которых принимают не менее четырех. Крайние листы полюса выполняют из более толстой стали (4 — 10 мм) во избежание распушения листов.

Для того чтобы получить необходимый характер распределения магнитного поля в воздушном зазоре, полюс заканчивают полюсным наконечником определенной формы.

Воздушный зазор между полюсами и якорем или выполняют одинаковым по всей ширине полюсного наконечника, или под краями наконечника вследствие его скоса делают больше. Иногда делают эксцентричный воздушный зазор, при котором центры радиусов якоря и наконечника полюса не совпадают. Зазор при этом постепенно увели­чивается от середины полюса к его краю (рис. 5).

В полюсе имеется отверстие с резьбой, в которое вворачивается болт, с помощью которого полюс прикрепляют к станине. Для более надежного крепления полюса у крупных машин и машин, работающих в условиях тряски, болты вворачивают в специальный стержень, вставленный в полюс (см. рис.4).
Сердечник якоря может состоять из одного или нескольких пакетов. При длине сердечника менее 25 см он выполнен из одного пакета (рис. 6) и при большей длине — из нескольких (рис. 7). Между пакетами с помощью специальных распорок создают вентиляционные каналы, предназначенные для лучшего охлаждения якоря.

Форму пазов, вырубаемых в сердечнике якоря, выбирают овальной полузакрытой для машин небольшой мощности и прямоугольной открытой для машин средней и большой мощности (рис. 8). Между стенками паза и проводниками обмотки укладывают изоляцию (пазовая изоляция). На рис. 8 показано крепление обмотки в пазу с помощью клина.

Собранный коллектор насаживают на вал и закрепляют от проворачивания шпонкой. К каждой коллекторной пластине подсоединяют проводники от секций, из которых состоит обмотка якоря. Для подсоединения проводников у коллекторных пластин со стороны, обращенной к якорю, выполняют выступы, называемые петушками, в которых фрезеруют шлицы. В эти шлицы закладывают и затем запаивают проводники обмоток.

Щеткодержатели (рис. 11) в машинах постоянного тока выполняют с радиальным или с наклонным по отношению к поверхности коллектора перемещением щетки. Наиболее распространенными являются щеткодержатели с радиальным перемещением щетки. Наклонные щеткодержатели — реактивные щеткодержатели — применяют для машин с односторонним направлением вращения. Щетки прижимают к коллектору пружинами.

Дополнительные полюсы предназначены для улучшения работы щеточного контакта (уменьшения искрения). Сердечники дополнительных полюсов могут быть выполнены цельными из полосовой стали или собранными из отдельных листов электротехнической стали толщиной 1 мм.

В последнее время наметилась тенденция собирать статор двигателей постоянного тока из отдельных листов электротехнической стали. Штамп в листе одновременно вырубает ярмо, главные и дополнительные полюсы (рис. 12).

Станина станков по обработке металла и дерева

У самого маленького настольного станка и огромного прокатного стана есть общая деталь — это станина. На нее крепятся все его подвижные и неподвижные узлы и детали. Станины изготавливают из прочных сплавов, ведь они выдерживать не только вес танка, но и усилия, возникающие в процессе его работы. Со временем станины изнашиваются, для продления жизни станка их подвергают обновляющему ремонту.

Что такое станина

Станина — это основа конструкции станка. На нее крепятся все остальные подвижные и неподвижные детали и узлы. Через нее механизм опирается на фундамент. Станина воспринимает на себя все усилия, возникающие при воздействии инструмента на заготовку. От определенных точек на станине, выбранных началом координат, отсчитываются перемещения движущихся частей станка. В нее входят такие компоненты, как:

• корпусные элементы;
• поперечные, продольные и вертикальные крепления и ребра жесткости;
• направляющие.

Станина – наиболее долгоживущая часть станка, рассчитанная на все время его эксплуатации. Двигатели, привода и рабочие органы могут много кратно заменяться по мере износа, направляющие лишь подвергается периодическому ремонту. Направляющие служат для продольного, поперечного или вертикального перемещения подвижных узлов механизма.

Направляющие бывают двух видов:

• незамкнуты, применяемые при обработке деталей большой и средней массы и небольших опрокидывающих моментах;
• замкнутые, используются при средних массах деталей и значительных опрокидывающих моментах.

Подвижные узлы могут перемещаться, скользя по направляющим, либо использовать роликовые или шариковые опоры.

Кроме передачи, распределения и компенсации усилий, станина также должна быть способной гасить колебания различной частоты, возбуждающиеся в механизме во время его работы.

Виды станин станков

Различают два основных вида изделия:

• горизонтальные опоры;
• вертикальные стойки.

Для горизонтальных их форма и сечение выбираются исходя из следующих факторов:

• оптимальное размещение узлов и деталей;
• автоматизированное или ручное удаление стружки и других отходов производства;
• минимальные помехи для подведения передач и коммуникаций к двигателям, приводам, рабочим органам;
• отведение охлаждающей жидкости и стружки;
• обеспечение расчетных показателей прочности, жесткости, вибропоглощения и шумоподавления;

При проектировании вертикальных стоек максимальное внимание уделяют их жесткости. Для этого выбирают наилучшую форму сечения, комбинируя полые объемы со сплошным литьем, вводя дополнительные стенки, перегородки и ребра жесткости.

При проектировании люков и ревизий, через которые осуществляется диагностика и техническое обслуживание механизмов, приходится достигать компромисса между удобством сервисных работ и требованиями сохранения жесткости.

При выборе сечения станин для фрезерного станка предпочтения отдают трапециевидным формам, наилучшим образом передающим и распределяющим как весовые, так и рабочие нагрузки от деталей и узлов крупных и тяжелых механизмов.

Для станин более легких станков становятся доступны и прямоугольные, и даже треугольные сечения.

Станины также разделяются на монолитные и сборные, состоящие из нескольких отдельно отливаемых и обрабатываемых деталей, которые соединяются в единое целое разъемными либо неразъемными соединениями.

Технические требования к станинам

Технические требования формируются с целью достижения соответствия фактических эксплуатационных качеств станка и проектных требований. Требуется также обеспечить баланс между показателями производительности и себестоимостью изготовления изделия.

Отдельный важный раздел технических требований- это требования к материалам, из которых должна быть изготовлена одна из самых важных деталей станка. Регламентируются:

• марка сплава;
• физико-механические и химические свойства;
• однородность структуры, прочность и упругость как в общем, как и отдельно в наиболее важных и нагруженных местах;
• твердость материала направляющих.

Еще один раздел требований — геометрия конструкции. От точности соблюдения размеров, особенно направляющих, зависит точность работы всего станка. Они служат для перемещения рабочих органов, непосредственно обрабатывающих изготовляемое изделие. Не менее важно соблюдение точности изготовления рабочих столов, разметочных плит и других видов оснастки для размещения, закрепления и перемещения заготовок.

Станина станка является точкой (или точками) отсчета координат при разметке и обработке изделия.

Геометрическими требованиями регламентируются как сами размеры, так и их предельные отклонения, параллельности поверхностей, предельно допустимые показатели изогнутости направляющих, углы уклона и радиусы сопряжения.

Немаловажный раздел требований относится к вибропоглощению и шумоизоляции. В нем описываются предельно допустимые показатели по механическим колебаниям конструкций станка на различных частотах, уровни передаваемых на фундамент вибраций. Для шумопоглощения используются специальные покрытия, наносимые как на наружные, так и на внутренние поверхности корпуса и ребер.

Металлы для производства станины и их основные свойства

Из какого материала делают станины станков? Традиционно основными материалами для изготовления станин различного оборудования служили металлы и их сплавы.

В XVII-XX веках наибольшей популярностью пользовался чугун. Он и сегодня сохраняет лидирующее положение, но постепенно отступает под натиском различных сортов стали, сплавов легких металлов, пластиков и композитных материалов.

Учитывая общую тенденцию к снижению массы и габаритов оборудования и повышению их эффективности, перед прогрессивными материалами открываются широкие перспективы.

Для станин легких и средних станков такая замена проходит опережающими темпами. Для тяжелого оборудования значительная часть функций станин переходит к армированному современными материалами железобетону фундамента.

Однако для высоконагруженных станков и производственных комплексов, таких, как прокатные станы, тяжелые прессы, кузнечные станки и сталелитейное оборудование, специальные марки чугуна по-прежнему вне конкуренции.

Его уникальная способность выдерживать большие статические нагрузки, высокая прочность направляющих и коррозионная стойкость выгодно отличают чугун от конкурирующих материалов. Чугунные сплавы с шаровидным графитом, модифицированные с помощью цериевых присадок, обладают такими же эксплуатационными характеристиками, как сталь и существенно дешевле в производстве.

Устройство станины

Основные компоненты конструкции станины токарного станка видны из чертежа станины в разрезе:

• опорная поверхность;
• продольные ребра;
• поперечные ребра, связывающие между собой продольные;
• направляющие, имеющие форму призмы;
• плоские направляющие, предназначенные для крепления бабок и перемещения суппортов.

Ребра формируются в процессе отливки заготовки под станину станка

Сечение призматических направляющих может принимать различные формы, исходя из направлений возникающих в процессе работы усилий и их величины. Обе направляющих обязательно должны быть строго параллельны в пространстве и иметь идеально гладкую и ровную опорную поверхность. В противном случае о точности обработки деталей на станке не может быть и речи.

Для достижения такого результата их подвергают высокоточной фрезеровке либо обрабатывают на строгальном станке. Далее проводится шлифовка и шабрение. В ходе этой обработки осуществляется неоднократный контроль геометрических показателей на соответствие требованиям технических условий. Окончательная проверка осуществляется после сборки станка и установки на него подвижных деталей и узлов.

Основное назначение

Назначение станины определяется ее ролью среди компонентов станка.

Она является одной из основных деталей и предназначена для выполнения следующих функций:

• крепление и размещение в определенном пространственном порядке всех остальных деталей и узлов изделия;
• восприятие, распределение и передача на фундамент статических и динамических нагрузок, вызываемых весом деталей и возникающих в процессе работы станка;
• создание условий для перемещения рабочих органов станка и заготовок с необходимой точностью по направляющим и рабочим столам.

Кроме того, она выполняет и вспомогательные функции — защиту элементов конструкции от воздействия внешней среды.

Ремонт станины

Несмотря на высокое качество материалов и точность изготовления, во время работы станина испытывает значительные нагрузки и неминуемо изнашивается. Наиболее заметны эти процессы на поверхности направляющих, теряющей свои геометрические и прочностные свойства.

Для восстановления рабочих свойств проводится периодический или внеплановый ремонт направляющих. Для выполнения операции шабрения со станка снимаются движущиеся части, а сама станина закрепляется на жестком массивном фундаменте. Далее операция проводится в следующей последовательности:

• проверяется линейность продольного и поперечного профиля с использованием рамного уровня;
• если отклонение превышает 0,02 мм на погонный метр, проводят шабрение одной из направляющих с применением линейки и краски для поверки;
• параллельно контролируется степень извернутости;
• после доведения отклонения до заданных значений переходят ко второй направляющей.

После шабрения проводят шлифовку поверхности.

Шлифовка направляющих

В ходе шлифовки выполняют операции в такой последовательности:

• запиливают и зачищают поверхностные забоины и задиры;
• станину закрепляют на плите продольно — строгальной установки;
• уложенным на уровне задней бабки уровнем измеряют степень извернутости направляющих;
• при необходимости корректируют провисание конструкции с помощью компенсирующих прокладок и клиньев;
• повторно измеряется извернутость, результаты измерений должны совпасть с первоначальными;
• поверхность направляющих шлифуется мелокоабразивной шлифовальной чашей.

После восстановления поверхности направляющих станок монтируется на собственный фундамент и на него крепятся ранее снятые подвижные части.

За срок службы станка такую операцию выполняют несколько раз, возвращая его к активному производственному применению

Станина — это что?

Электромеханические машины – сложные устройства. В зависимости от назначения они могут состоять из множества узлов, как подвижных, так и неподвижных. Но, кроме всего прочего, у станка имеется станина. Это основание, на которое все эти узлы закреплены.

Что такое станина

Станина для машины выполняет такую же функцию, как и рама для автомобиля. Относительно нее все приводные механизмы производят свое вращательное либо линейное движение. Поэтому конструкция станины предусматривает размещение на ней всех направляющих и специальных посадочных мест, где располагаются разные узлы станка. Конфигурации форм станины очень разнообразны. Они бывают сплошными либо с ребрами жесткости. Станины небольших станков часто цельнолитые. Громоздкие машины собраны на составном основании. Сама станина – это изделие, которое крепится на мощном фундаменте. Он по техническим нормам должен выдерживать не только статическую, но и динамическую нагрузки. Станина же должна обладать крепостью и износоустойчивостью.

Материалом, из которого обычно изготавливают станину, является чугун либо сталь низкоуглеродистой марки. Станки повышенной тяжести устанавливают на железобетонные станины. Высокоточные станки – на станины из материала искусственного на основе минеральных крошек и смолистых веществ (синтегран). Станины этих типов мало подвержены деформациям, вызванным температурой.

Разновидности станин

Станина – это по форме поперечного сечения разная конструкция с:

• кольцевым типом профиля;
• коробчатым профилем;
• коробчатым профилем и ребрами жесткости продольного типа;
• профилем коробчатого типа и ребром жесткости, расположенным по диагонали;
• открытым типом профиля;
• открытым профилем и стенками двойными.

В продольном направлении станина – это основание с:

• квадратными окнами;
• окнами и ребром жесткости по диагонали в одном направлении;
• ребрами жесткости в обоих направлениях (по типу буквы Х);
• цельнолитым исполнением корпуса.

Станина у станка

Станина токарного станка выполняет функцию основания. Она имеет в своей конструкции две стенки продольного расположения. Эти стенки соединяют между собой ребра в поперечном направлении. Сверху станины расположены направляющие, которых четыре штуки. Из этих четырех три призматической формы, а одна имеет плоскую. В левом краю станины на ее конце расположено место, где закреплена передняя бабка. В противоположной части на краю с внутренней стороны направляющих задняя бабка установлена. По станине вдоль направляющих эту бабку можно свободно перемещать и в любой точке фиксировать. Каретка плиты также перемещается по направляющим станины, которые являются призматическими. Чтобы детали обрабатывать с высокой точностью, все направляющие станины должны тщательно быть обработаны по всем плоскостям. Также должна быть соблюдена строжайшая прямолинейность и параллельность.

Ремонтные работы со станиной

В процессе работы станина станка может быть изношена, что ведет к необходимости ее ремонта. Основные неисправности станины:

• Наличие трещин чугунного материала. Для восстановления небольших трещин применяют сварку электродами из биметалла. Когда трещина достигает размеров свыше 5 мм, то вместо сварки применяют соединение хомутами. Первоначально вдоль трещины по обе стороны просверливают отверстия и вставляют закладные из стали. Далее эти закладные соединяют хомутами на сварку.
• Износ направляющих станины. Чтобы восстановить эти детали станины, применяют метод шабрения. Его суть состоит в том, что проводится строгание поверхностей начисто при помощи широких резцов шаберов.
