Загрузка...Как подразделяются стали по степени раскисления?
Классификация по степени раскисления.
Стали по степени раскисления классифицируют на спокойные, полуспокойные и кипящие. Раскислением называют процесс удаления кислорода из жидкой стали. Нераскисленная сталь обладает недостаточной пластичностью и подвержена хрупкому разрушению при горячей обработке давлением.
Спокойные стали хорошо раскислены марганцем, алюминием и кремнием. Они затвердевают в изложнице спокойно, без газовыделения, с образованием в верхней части слитков усадочной раковины.
Кипящие стали раскисляют только марганцем. Они раскислены недостаточно. Перед разливкой в них содержится повышенное количество кислорода, который при затвердевании слитка частично реагирует с углеродом и выделяется в виде пузырей окиси углерода СО2 создавая ложное впечатление «кипения» стали.
Полуспокойные стали по степени их раскисления занимают промежуточное положение между спокойными и кипящими сталями. Частично их раскисляют в печи и ковше, а частично — в изложнице за счет содержащегося в металле углерода. Ликвация в слитках полуспокойной стали меньше, чем в кипящей, и приближается к ликвации в слитках спокойной стали.
Классификация сталей

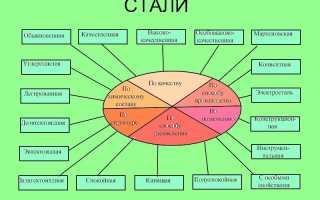

Рис. 2.10 Схема классификации сталей
-по качеству: стали обыкновенного качества, качественные, высококачественные, особовысококачественные;
-по способу производства: мартеновские, конвертерные, электростали;
-по назначению: конструкционные, инструментальные, стали с особыми свойствами;
-по структуре: доэвтектоидные, эвтектоидные, заэвтектоидные;
— по степени раскисления: кипящая, спокойная, полуспокойная;
— по химическому составу: углеродистые и легированные.
УС = Fe + С + Si + Mn + S + Р , где
(Fe и С — основные компоненты; Si, Mn , S , Р — постоянные примеси; S и Р – вредные примеси).
Железо: Fe имеет две модификации α и γ (показывает на плакате «железо-углерод»). С углеродом железо имеет химическое соединение Fe3C — карбид железа (цементит), с содержанием углерода 6,67% в точке Д. Железо образует с углеродом твердые растворы внедрения: аустенит и феррит.
Аустенит — это твердый раствор внедрения углерода в γ -железо. Аустенит имеет КГЦ-решетку.
Феррит — это твердый раствор внедрения углерода в α -железо. Феррит имеет КОЦ — решетку.
Углерод — оказывает основное влияние на свойства стали. С увеличением содержания углерода в стали повышаются твердость и прочность и уменьшается пластичность и вязкость.
Сера — сера и фосфор являются вредными примесями, попадают в сталь при плавке из руды и топлива. Сера не растворяется в железе, а образует с ним сульфид железа, который образует эвтектику Fe — FeS.
Эта эвтектика при затвердевании в стали располагается вокруг зерен в виде легкоплавкой оболочки, а при горячей обработке (ковке, прокатке) такие оболочки расплавляются, теряется связь между зернами, образуются трещины. Это явление называется красноломкостью.
Устранить красноломкость можно, добавив к стали марганец.
Фосфор — растворяясь в феррите резко снижает, его пластичность, вызывает его внутрикристаллическую ликвацию (Это слово нужно записать на доске).
Ликвация — это неоднородность сплава по химическому составу. Ликвация способствует росту зерен, что приводит хрупкости изделий при обычной температуре. Такое явление называется хладноломкостью.
В стали допускаемое содержание серы и фосфора не более 0,05% каждого.
В автоматных сталях, где углерода содержится до 0,3% допускается содержание серы — до 0,2%, что облегчается снятие стружки) и фосфора — до 0,15%
Эти стали применяются для изготовления малоответственных деталей (болты, винты, гайки, изготовляемых на станках-автоматах).
Кремний и марганец — вводят в сталь для того, чтобы освободиться от закиси железа, которая образуется при плавке и ухудшает свойства стали. Этот процесс называется раскислением стали.
Раскисление стали — это удаление из жидкого металла кислорода, иначе стали будут хрупкими при горячей обработке.
Содержание марганца не должно превышать 0,75%, а кремния — 0,35%. В таком количестве кремний и марганец не оказывают влияния на механические свойства углеродистых сталей. Более высокое содержание кремния и марганца изменяет свойства стали и влияет на механическую и термическую обработку.
Стали, в которых содержится > 1% марганца и > 1% кремния называются специальными сталями.
Углеродистые стали бывают: конструкционные и инструментальные.
Какие стали называются конструкционными, инструментальными? Конструкционные стали предназначены для изготовления различных деталей и конструкций машин и механизмов.
Инструментальные стали предназначены для изготовления режущего, измерительного, штампового и др. инструментов.
Конструкционные стали бывают обыкновенного качества и качественные.
На качество стали влияют сера и фосфор. Сталь обыкновенного качества содержит серы 2 / 20 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 > Следующая > >>
ТЕСТОВЫЕ ЗАДАНИЯ ПО ОП. 03 Материаловедение
Классификация по степени раскисления.
Стали по степени раскисления классифицируют на спокойные, полуспокойные и кипящие. Раскислением называют процесс удаления кислорода из жидкой стали. Нераскисленная сталь обладает недостаточной пластичностью и подвержена хрупкому разрушению при горячей обработке давлением.
Спокойные стали хорошо раскислены марганцем, алюминием и кремнием. Они затвердевают в изложнице спокойно, без газовыделения, с образованием в верхней части слитков усадочной раковины.
Кипящие стали раскисляют только марганцем. Они раскислены недостаточно. Перед разливкой в них содержится повышенное количество кислорода, который при затвердевании слитка частично реагирует с углеродом и выделяется в виде пузырей окиси углерода СО2 создавая ложное впечатление «кипения» стали.
Полуспокойные стали по степени их раскисления занимают промежуточное положение между спокойными и кипящими сталями. Частично их раскисляют в печи и ковше, а частично — в изложнице за счет содержащегося в металле углерода. Ликвация в слитках полуспокойной стали меньше, чем в кипящей, и приближается к ликвации в слитках спокойной стали.
Раскисление стали — Знаешь как
Сталь, выплавленная любым способом, содержит растворенный кислород, значительно ухудшающий ее прочностные и пластические свойства. Для снижения его содержания сталь раскисляют. В практике сталеварения применяют несколько способов раскисления.
Осаждающее раскисление
Наиболее распространенный способ снижения растворенного кислорода, достигаемого связыванием его элементами-раскислителями: Мn, Si, Ті, Al, Са, РЗЭ, что возможно за счет их большего, чем у железа сродства к кислороду. При присадке раскислителя R
в металле имеет место взаимодействие
[O]
+ yR = Ry
Ox(газ,ж,тв)
с образованием нерастворимых продуктов раскисления, которые должны отделиться (осадится) в газообразную или шлаковую фазу. Оставшиеся в стали продукты раскисления порой оказывают меньший вред, чем растворенный кислород, но они засоряют металл неметаллическими включениями, при накоплении которых сталь становится непригодной к дальнейшему использованию. Поэтому необходимо обеспечить условия для удаления продуктов раскисления, что зависит от их величины, способности укрупняться, вязкости металла, плотности частиц.
Укрупнение продуктов раскисления и способность всплывать создаются и усиливаются при образовании жидких легкоплавких образований. С этой точки зрения и особенно в связи с тем, что сильные раскислители так же, как и их продукты раскисления, трудноплавки, целесообразно применять комплексные раскислители. Комплексные раскислители—это сплавы, в которые входят несколько раскислителей, пропорционированных так, что продукты раскисления получают заданные свойства, благоприятствующие их отделению из стали. К комплексным раскислителям относятся силикомарганец, силикокальций, АМС (сплав алюминия, марганца и кремния) и т. д.
Раскисляющая сила раскислителей определяется изобарным потенциалом образования окисла или остаточными концентрациями раскислителя и растворенного кислорода в стали.
Раскисление марганцем (в виде ферромарганца) производят перед выпуском металла из печи. Марганец — слабый раскислитель, поэтому раскисление им является предварительным. Продукты раскисления — МnО — образуют в металле комплексы xMnO. •y
FeO•
z
SiO2 с более низкой температурой плавления и высокой жидкоподвижностью.
Кремний — более сильный раскислитель. Продукты раскисления— SiО2 — плавятся при температуре 1710° С, поэтому вначале образуются включения твердого кремнезема. Последующее сплавление SiО2 с FeO и МnО дает легкоплавкие силикаты mSKVFeO’&MnO, хорошо укрупняющиеся и легко всплывающие. Доменным бедным ферросилицием раскисляют металл в печи. Окончательное раскисление кремнием производится на выпуске, когда в струю дают богатый ферросилиций.
Алюминий имеет высокое сродство к кислороду. Продукты раскисления представляют собой твердые мелкодисперсные частицы Аl2O3. Алюминий вводят вковш, и частично им раскисляют металл при разливке в изложницы.
Диффузионное раскисление стали
Основано на распределении кислорода или закиси железа между металлом и шлаком и раскислении шлака по уравнению:
Как классифицируются углеродистые стали по степени раскисления?
Как отличаются стали по степени раскисления?
Классификация металла по степени раскисления
— спокойная сталь; — полуспокойная сталь. Кипящая сталь — это не окисленный вид стали, с высоким содержанием неметаллических примесей. … Спокойная сталь — раскисленная сталь, в составе которой находится минимальное количество неметаллических примесей и шлаков.
Как подразделяются стали обыкновенного качества по степени раскисления?
По степени раскисления углеродистые стали обыкновенного качества делятся на: спокойные (СП) — не менее 0,12 % (Si) полуспокойные (ПС) — 0.07-0.12 % (Si) кипящие (КП) — не более 0,07 % (Si)
Какая сталь обыкновенного качества по степени раскисления является кипящей?
Углеродистую сталь обыкновенного качества изготавливают по степени раскисления стали: спокойную (обозначение «сп»), полуспокойную («пс») и кипящую («кп»). При разливке кипящей стали в изложницы, она кипит и насыщается газами.
Как маркируются углеродистые стали обыкновенного качества?
Качественные конструкционные углеродистые стали (ГОСТ 1050-74) маркируют цифрами 08, 10, 15, 20, 25… до 85. Цифры означают среднее содержание углерода в сотых долях процента. Если сталь содержит повышенное количество марганца (0,8-1,2%), то после цифр ставится буква Г.
В чем заключается процесс раскисления стали?
Сталь обычно раскисляют алюминием, который образует весьма прочный окисел Al2O3, выделяющийся в жидком металле в виде отдельной твёрдой фазы. Также используют углерод, ферросилиций, ферромарганец, силикокальций и силикомарганец.
Чем Раскисляют спокойные стали?
Спокойной называется сталь, которая затвердевает после разливки практически без выделения газов. Достичь такого эффекта позволяет полное раскисление – удаление свободного кислорода с помощью введения в расплав специальных добавок.
Как обозначается сталь обыкновенного качества?
сталь обыкновенного качества ( углерода менее 0,6%) — соответствует ГОСТ 14637, ГОСТ 380-94. Ст0, Ст1, Ст2, Ст3, Ст4, Ст5,Ст6. Буквы «Ст» обозначают сталь обыкновенного качества, цифры указывают на номер маркировки в зависимости от механических свойств. Является наиболее дешёвой сталью, но уступает по другим качествам.
Какие бывают углеродистые стали?
По содержанию углерода качественные углеродистые стали подразделяются: низкоуглеродистые (до 0,25 % С), среднеуглеродистые (0,3—0,55 % С) высокоуглеродистые (0,6—0,85 % С).
Какая сталь обыкновенного качества относится к спокойной?
Сталь, раскисленная при выплавке только марганцем и содержащая не более 0,05% кремния.
Какая сталь называется кипящей?
Кипящая сталь — вид низкоуглеродистой стали, расплав которой выходит из металлургических печей в слабо раскисленном состоянии. Как следствие, при затвердевании такой стали в изложницах продолжается окисление содержащегося в ней углерода растворённым кислородом.
Какая сталь Полуспокойная?
Промежуточной по качественным показателям — является полуспокойная сталь. Она является полураскисленной и кристаллизуется без кипения, выделяя при этом достаточное количество газа и имеет меньшее количество пузырьков, чем кипящая сталь.
Какая сталь называется спокойной?
Спокойная сталь — это сталь, из которой практически полностью удален кислород, в результате чего образовалось усадочная раковина на поверхности слитка. Полуспокойная сталь – сталь, в которой выделение газов не полностью подавляется. Такая сталь раскисляется частично. Степень раскисления меньше, чем в кипящей стали.
Как маркируются Основные марки конструкционных углеродистых сталей обыкновенного качества?
Стали конструкционные углеродистые обыкновенного качества содержат вредных примесей: серы до 0,05 %, а фосфора до 0,04 % (ГОСТ 380–2005). Эти стали маркируются Ст0, Ст1кп, Ст1пс, Ст1сп и т. … Буквы «Ст» обозначают «Сталь». Цифра – условный номер марки в зависимости от химического состава.
Чем качественная сталь отличается от углеродистой стали обыкновенного качества?
От обычных сталей углеродистую сталь отличает меньшее содержание примесей, небольшое содержание кремния, магния и марганца. Углеродистая сталь отличается повышенной прочностью и высокой твердостью.
Чем качественная сталь отличается от стали обыкновенного качества?
Стали углеродистые качественные конструкционные (ГОСТ 1050-74). От сталей обыкновенного качества они отличаются меньшим содержанием серы, фосфора и других вредных примесей, более узкими пределами содержания углерода в каждой марке и в большинстве случаев более высоким содержанием кремния (Si) и марганца (Мп).
Степень раскисления стали на что влияет?
На рисунке ниже показаны восемь типичных состояний промышленных стальных слитков, которые были отлиты в идентичные, сужающиеся к верху изложницы. Они распложены и пронумерованы по степени подавления выделения газов при затвердевании. Штриховыми линиями показан уровень, до которого сталь первоначально разливалась в каждой изложнице. В зависимости от содержания углерода, а еще более – от содержания кислорода, структура слитков различается. Под номером 1 идет полностью успокоенная сталь, спокойная сталь
, а под номером 8 – сталь, к которой не применяли операции раскисления, сильно
кипящая сталь
.
Рисунок – Восемь типичных состояний промышленных стальных слитков с различной степенью раскисления
Стали при разливке в слитки классифицируют по трем основным типам в зависимости от степени раскисления или, что тоже самое, по количеству газов, выделяющихся в ходе затвердевания слитка.
К этим четырем типам относятся: – спокойная сталь; – полуспокойная сталь
Классификация по степени раскисления.
Стали по степени раскисления классифицируют на спокойные, полуспокойные и кипящие. Раскислением называют процесс удаления кислорода из жидкой стали. Нераскисленная сталь обладает недостаточной пластичностью и подвержена хрупкому разрушению при горячей обработке давлением.
Спокойные стали хорошо раскислены марганцем, алюминием и кремнием. Они затвердевают в изложнице спокойно, без газовыделения, с образованием в верхней части слитков усадочной раковины.
Кипящие стали раскисляют только марганцем. Они раскислены недостаточно. Перед разливкой в них содержится повышенное количество кислорода, который при затвердевании слитка частично реагирует с углеродом и выделяется в виде пузырей окиси углерода СО2 создавая ложное впечатление «кипения» стали.
Полуспокойные стали по степени их раскисления занимают промежуточное положение между спокойными и кипящими сталями. Частично их раскисляют в печи и ковше, а частично — в изложнице за счет содержащегося в металле углерода. Ликвация в слитках полуспокойной стали меньше, чем в кипящей, и приближается к ликвации в слитках спокойной стали.
Раскисление стали — Знаешь как
Сталь, выплавленная любым способом, содержит растворенный кислород, значительно ухудшающий ее прочностные и пластические свойства. Для снижения его содержания сталь раскисляют. В практике сталеварения применяют несколько способов раскисления.
Осаждающее раскисление
Наиболее распространенный способ снижения растворенного кислорода, достигаемого связыванием его элементами-раскислителями: Мn, Si, Ті, Al, Са, РЗЭ, что возможно за счет их большего, чем у железа сродства к кислороду. При присадке раскислителя R
в металле имеет место взаимодействие
[O]
+ yR = Ry
Ox(газ,ж,тв)
с образованием нерастворимых продуктов раскисления, которые должны отделиться (осадится) в газообразную или шлаковую фазу. Оставшиеся в стали продукты раскисления порой оказывают меньший вред, чем растворенный кислород, но они засоряют металл неметаллическими включениями, при накоплении которых сталь становится непригодной к дальнейшему использованию. Поэтому необходимо обеспечить условия для удаления продуктов раскисления, что зависит от их величины, способности укрупняться, вязкости металла, плотности частиц.
Укрупнение продуктов раскисления и способность всплывать создаются и усиливаются при образовании жидких легкоплавких образований. С этой точки зрения и особенно в связи с тем, что сильные раскислители так же, как и их продукты раскисления, трудноплавки, целесообразно применять комплексные раскислители. Комплексные раскислители—это сплавы, в которые входят несколько раскислителей, пропорционированных так, что продукты раскисления получают заданные свойства, благоприятствующие их отделению из стали. К комплексным раскислителям относятся силикомарганец, силикокальций, АМС (сплав алюминия, марганца и кремния) и т. д.
Раскисляющая сила раскислителей определяется изобарным потенциалом образования окисла или остаточными концентрациями раскислителя и растворенного кислорода в стали.
Раскисление марганцем (в виде ферромарганца) производят перед выпуском металла из печи. Марганец — слабый раскислитель, поэтому раскисление им является предварительным. Продукты раскисления — МnО — образуют в металле комплексы xMnO. •y
FeO•
z
SiO2 с более низкой температурой плавления и высокой жидкоподвижностью.
Кремний — более сильный раскислитель. Продукты раскисления— SiО2 — плавятся при температуре 1710° С, поэтому вначале образуются включения твердого кремнезема. Последующее сплавление SiО2 с FeO и МnО дает легкоплавкие силикаты mSKVFeO’&MnO, хорошо укрупняющиеся и легко всплывающие. Доменным бедным ферросилицием раскисляют металл в печи. Окончательное раскисление кремнием производится на выпуске, когда в струю дают богатый ферросилиций.
Алюминий имеет высокое сродство к кислороду. Продукты раскисления представляют собой твердые мелкодисперсные частицы Аl2O3. Алюминий вводят вковш, и частично им раскисляют металл при разливке в изложницы.
Диффузионное раскисление стали
Основано на распределении кислорода или закиси железа между металлом и шлаком и раскислении шлака по уравнению:
x(FeO) + R = ROx + x
Раскисление шлака нарушает и отдаляет систему от равновесия, что вызывает последующий переход кислорода из металла в шлак. Диффузионное раскисление производится углеродом, ферросилицием (богатым), алюминием, которые вводят на шлак в измельченном состоянии. В результате диффузионного раскисления сталь не загрязняется неметаллическими включениями, но такое раскисление требует длительного времени, так как диффузионные процессы проходят медленно. Конверторную сталь этим способом не раскисляют, редко прибегают к нему в мартеновской плавке, но широко используют в электродуговой плавке.
Раскисление стали синтетическими шлаками
Основано на экстрагировании кислорода или закиси железа из стали шлаком при заливке металла в жидкий синтетический шлак. Хороший контакт фаз, большая удельная поверхность, на которой осуществляется переход кислорода, обеспечивают глубокое раскисление с одновременной десульфурацией.
Раскисление под вакуумом
осуществляется наложением вакуума на сталь в сталеразливочном ковше или на струю стали при разливке. При этом удаляются растворенные в стали газы, а с ними и растворенный кислород. Кроме того, активность углерода под вакуумом возрастает и он оказывает сильное раскисляющее воздействие.
Одновременно с раскислением марганцем, кремнием, алюминием происходит легирование стали избытком этих элементов. Неокисляющиеся добавки, например никель, кобальт, вводят в шихту. Легко окисляющиеся добавки вводят в сталь после полного ее раскисления, однако и в этом случае происходит их значительный угар. Так, угар титана составляет 40 — 60%.
Статья на тему Раскисление стали
Типы сталей по степени раскисления
На рисунке ниже показаны восемь типичных состояний промышленных стальных слитков, которые были отлиты в идентичные, сужающиеся к верху изложницы. Они распложены и пронумерованы по степени подавления выделения газов при затвердевании. Штриховыми линиями показан уровень, до которого сталь первоначально разливалась в каждой изложнице. В зависимости от содержания углерода, а еще более – от содержания кислорода, структура слитков различается. Под номером 1 идет полностью успокоенная сталь, спокойная сталь, а под номером 8 — сталь, к которой не применяли операции раскисления, сильно кипящая сталь.
Рисунок — Восемь типичных состояний промышленных стальных слитков
с различной степенью раскисления
Стали при разливке в слитки классифицируют по трем основным типам в зависимости от степени раскисления или, что тоже самое, по количеству газов, выделяющихся в ходе затвердевания слитка.
К этим четырем типам относятся:
— спокойная сталь;
— полуспокойная сталь;
— кипящая сталь.
Спокойная сталь
По-английски спокойную сталь называют слегка «устрашающе» — killed steel. Cпокойная сталь – это сталь, у которой практически не происходит выделения газов при затвердевании слитка после его разливки. Это обеспечивается полным раскислением стали — полным удалением из нее кислорода и образованием усадочной раковины в верхней части слитка. Эта часть слитка затем отрезается и отправляется в лом.
Все легированные стали, большинство низколегированных сталей и многие углеродистые стали обычно применяют в виде спокойных сталей. При непрерывной разливке сталь также «успокаивают» полностью. Спокойная сталь характеризуется гомогенной структурой и равномерным распределением химического состава и свойств.
Для получения спокойной стали ее раскисляют алюминием, а также марганцевыми или кремнистыми ферросплавами. Кроме того, иногда применяют силицид кальция и другие специальные раскислители.
Полуспокойная сталь
В полуспокойной стали выделение газов при ее раскислении подавляется не полностью, так как сталь раскисляется только частично. По-английски это называют semikilled steel. Степень выделения газов в этих сталях больше, чем в спокойных сталях, но меньше чем в кипящих. До начала выделения газов в слитке образуется корка слитка значительной толщины. У правильно «полураскисленного» стального слитка отсутствует усадочная раковина, но есть широко рассеянные по толщине пузыри в центральной зоне верхней части слитка. Эти пузыри, однако, завариваются при прокатке слитка. Полуспокойные стали обычно имеют содержание углерода от 0,15 до 0,30 %. Они находят широкое применение при производстве сортового проката, штрипса и труб.
Главными отличиями полуспокойных сталей являются:
1) различная степень неоднородности химического состава – средняя между степенями спокойной и кипящей сталей;
2) меньшая сегрегация химических элементов, чем в спокойной стали;
3) выраженная тенденция положительной химической сегрегации в центре верхней части слитка (рисунок).
Кипящая сталь
Кипящая сталь характеризуется:
— большой степенью выделения газов при затвердевании стали в изложнице;
— заметным различием химического состава по поперечному сечению слитка и между верхней и нижней частями слитка (см. рисунок).
Это приводит к образованию в наружной оболочке слитка относительно чистого железа и внутренней сердцевины слитка с высокой концентрацией легирующих и примесных элементов, особенно, углерода, азота, серы и фосфора, которые имеют низкую температуру плавления. Более чистую наружную часть слитка применяют при прокатке. Слитки из кипящей стали хорошо подходят для производства многих изделий, таких как плиты, листы, проволока, трубы, а также сортовой прокат с требованиями по чистоте поверхности и вязким свойствам.
Технология производства кипящих сталей ограничена максимальным содержанием углерода и марганца. Эта сталь не содержит сколько-нибудь заметных количеств сильных раскислителей, таких как алюминий, кремний или титан. Кипящая сталь является более дешевой, чем спокойная и полуспокойная, так для нее применяют только небольшое количество раскислителя, а верхняя часть слитка не отправляется в лом.
«Закупоренная» сталь
По-английски кипящая сталь – это обычно rimmed steel. От английского слова rim – обод, оправа, бандаж. Это термин отражает основную особенность слитка кипящей стали – наружную оболочку (оправа, обод, бандаж) из чистой стали. В англоязычной технической литературе описывают еще один тип кипящей стали – capped steel.
Сapped steel – это тип стали с характеристиками аналогичными для кипящей стали, но по степени подавления выделения газов при затвердевании она располагается между полуспокойной и кипящей сталями (см. рисунок). Название этого типа сталей происходит от английского слова cap в русском значении «крышка», так эти слитки после разливки механически или химически закрывают, «закупоривают» сверху. Поэтому их русским термином могло бы быть «закупоренные стали».
Для производства «закупоренных» стальных слитков применяют меньше раскислителей, чем для полуспокойных слитков. Это дает возможность в определенной степени управлять формированием наружного слоя слитка при его затвердевании.
Технология закупоривания слитков является вариацией технологии производства кипящей стали. Операция закупоривания слитка ограничивает время для выделения газов и предотвращает образование чрезмерного количества газовых пузырей внутри слитка. Закупоренные слитки обычно применяют к сталям с содержанием углерода более 0,15 %, из которых производят листы, ленты, тонкие плиты, штрипсы, проволоку и прутки.
При механическом закупоривании стальных слитков применяют тяжелые чугунные крышки, чтобы загерметизировать изложницу сверху и остановить образование наружной оболочки, как это происходит у кипящих слитков. Химическое закупоривание слитков производят в открытых изложницах. Закупоривание выполняется путем добавки алюминия или ферросилиция сверху изложницы, что приводит к быстрому затвердеванию верхней поверхности слитка. Верхняя часть слитка потом отрезается и отправляется в лом.
