Из какой стали делают гаечные ключи?

Ключевой момент: выбираем лучший инструмент за небольшие деньги

Еще недавно приобретение гаечных ключей было сродни лотерее — при попытке совладать с упрямой гайкой у многих отламывался «рог» или трескалось кольцо. Или попадался «пластилиновый» инструмент: он не «трещал», а деформировался при смешной нагрузке.

А теперь? Из известных профессиональных брендов мы включили в тест только французский Facom. Да и тот извлекли из старых запасов. После кризиса ни один поставщик, даже в Москве, не держит в наличии распространенный слесарный инструмент. Встречаются либо отдельные экзотические ключи, например с дюймовыми размерами, либо — на заказ с ожиданием до месяца. Уже не говоря о безмерных ценах — за такие деньги непрофессионал вряд ли станет покупать инструмент. И потому мы решили испытать ключи и головки, которые можно свободно приобрести на нашем рынке по божеской цене.

В тесте участвуют девять комбинированных ключей «на 22» и девять шестигранных головок под квадрат ½ дюйма.

Методика испытаний: ключи

Испытания на прочность (крутящий момент до разрушения), а также проверку геометрических размеров проводили на базе лаборатории НПО «Талис». Поверенным электронным штангенциркулем измеряли основные размеры, влия­ющие на прочность инструмента и удобство работы, а также размеры, которыми ключ или головка будут охватывать крепеж.

Максимальный момент затяжки проверяли сертифицированным торсиометром TruCheck Plus 1000. Обе стороны ключа должны были повернуть специальную оправку, представляющую собой шестигранник 22,0 мм с твердостью 57–60 HRC. А прибор фиксировал момент, при котором открытый зев ключа проворачивался на шестиграннике или сгибалась (отламывалась) сторона с кольцом.

Для замеров твердости по методу Роквелла применяли прибор ТР‑150Р: алмазный наконечник вдавливали в поверхность ключа в зоне зева, через определенное время нагрузку снимали и измеряли остаточную глубину внедрения наконечника.

Методика испытаний: головки

Согласно ГОСТ 25605–83 инструментальные головки «на 17» должны выдерживать момент 425 Н∙м. Мы решили испытать эти изделия только на прочность, приложив почти двукратный крутящий момент, равный 750 Н∙м. Все головки выдержали тест, а мы посчитали, что в автомобиле да и в быту нет крепежа, затянутого с бóльшим моментом.

Результаты испытаний относятся к конкретной выборке продукции и не могут служить основанием для каких-либо выводов о деятельности той или иной компании в целом.

Страна-изготовитель Китай
Примерная цена: ключ / головка 82 / 44
Момент разрушения открытого зева / кольца 354 / 436 Н∙м
Твердость 28 HRC

Инструмент можно считать рабочим условно. Недостаточная твердость приведет к быстрому износу рабочих поверхностей, и ключи станут «слизывать» крепеж.

Страна-изготовитель Индия/Китай
Примерная цена: ключ / головка 90 / 47
Момент разрушения открытого зева / кольца 344 / 534 Н∙м
Твердость 42 HRC

Перекаленный ключ имеет отклонения в «геометрии», явно свидетельствующие об экономии материала. Это единственный производитель, сделавший толщину металла открытого зева меньше, чем требуется по ГОСТу. Инструмент не понравился.

Страна-изготовитель Китай
Примерная цена: ключ / головка 148 / 52
Момент разрушения открытого зева / кольца 501 / 584 Н∙м
Твердость 41 HRC

Строгое соблюдение геометрических размеров, достаточная прочность и приемлемый химический состав с хорошим содержанием ванадия в сочетании с умеренной ценой выводят инструмент в ряд лучших в нашем тесте.

Страна-изготовитель Франция
Примерная цена: ключ / головка — / —
Момент разрушения открытого зева / кольца 558 / 764 Н∙м
Твердость 48 HRC

Зверски твердый ключ погиб, как настоящий ­мушкетер, — разлетались обломки и искры. ­Выступал вне конкурса. Хороший инструмент. Ключ мы взяли из редакционных запасов, поэтому цену не указываем.

Страна-изготовитель Тайвань
Примерная цена: ключ / головка 290 / 119
Момент разрушения открытого зева / кольца 412 / 719 Н∙м
Твердость 45 HRC

Необычный ключ красив. Но не из-за формы ли открытый зев оказался ощутимо слабее, чем кольцо? По остальным характеристикам — твердое «хорошо».

Страна-изготовитель Италия
Примерная цена: ключ / головка 750 / 295
Момент разрушения открытого зева / кольца 528 / 724 Н∙м
Твердость 41 HRC
Сказочно дорогой инструмент изготовлен практически из cтали 20, а все остальные характеристики производитель решил довести с помощью закалки. Некаленая рукоятка сгибается — не как пластилиновая, но и не как у ключей Facom. С учетом соотношения цены и качества — незачет.

Страна-изготовитель Тайвань
Примерная цена: ключ / головка 215 / 65
Момент разрушения открытого зева / кольца 558 / 728 Н∙м
Твердость 46 HRC

Спектральный анализ выявил большое количество вредных примесей, что в сочетании с высокой твердостью может вызвать хрупкое разрушение. Пригоден для непрофессионального использования.

Страна-изготовитель Тайвань
Примерная цена: ключ / головка 380 / 160
Момент разрушения открытого зева / кольца 466 / 825 Н∙м
Твердость 45 HRC

Высокая прочность рожковой и — особенно! — кольцевой сторон, должная закалка и хороший химический состав. Полированный ключ приятно взять в руки. Всё перечисленное, а также пожизненная гарантия выводят изделие в разряд победителей. Но цена высока.

Страна-изготовитель Китай
Примерная цена: ключ / головка 224 / 65
Момент разрушения открытого зева / кольца 393 / 585 Н∙м
Твердость 44 HRC

Инструмент закаленный, но легировать сталь ванадием производитель не стал. Цена немалая, а прочность, по сравнению с конкурентами, оставляет желать лучшего. Оценка не выше чем «удовлетворительно».

Результаты спектрографического исследования

Массовая доля химических элементов, % , и марка стали

Образец ключа

7 Rock Force

сталь 45,
ГОСТ 1050–2013

*Данные ключи соответствуют указанным конструкционным маркам сталей с легированием хромом Cr и ванадием V.
Примечание. Образец № 4 наиболее близок к стали марки 40ХФА по ГОСТ 4543–71.

Мнение специалиста

Все предоставленные ключи сделаны из качественной конструкционной стали, но некоторые по химическому составу оказались далеки от стали 40ХФА, которую предписывает ГОСТ 16983–80. Особенность стали 40ХФА заключается в том, что основными добавками в ней являются углерод С (около 0,40%), а также легирующие элементы хром Cr и ванадий V, которые вводятся для улучшения технологических свойств.

Карбидообразующие элементы хром и ванадий способствуют повышению износостойкости и твердости. Ванадий даже в малых количествах измельчает зерно стали и делает изделие более устойчивым к действию циклических нагрузок.

Буква А обозначает высококачественную сталь с пониженным содержанием вредных ­примесей, таких как сера S и фосфор Р. Но ГОСТ допускает применение сталей с механическими свойствами в термообработанном состо­янии не ниже, чем у стали 40ХФА.

По результатам испытаний наименее удачными с точки зрения химического состава и твердости показали себя ключи под номерами 1, 2, 6 и 9. Образцы № 1, 2 и 6 содержат легиру­ющие элементы, при этом содержание углерода низкое. У № 2 и 6 твердость относительно высока. Это говорит о перекаленности стали, и рекомендовать их к использованию нельзя. А образец № 1 имеет слишком низкую твердость. Образец № 9 выполнен из среднеуглеродистой стали с хорошо проведенной термообработкой, но легирующие элементы отсутствуют. Остальные ключи обладают хорошей твердостью, по химическому составу их металл близок к стали 40ХФА.

Выводы

ГОСТ 2838–80 делит ключи на четыре группы прочности. По результатам испытаний к высшему классу прочности А можно отнести все ключи, кроме изделий под марками «Автодело» и «Эврика». Инструментальные головки всех протестированных марок имеют большой запас прочности. Среди испытанных изделий можно положительно охарактеризовать ключи AirLine, Force, Rock Forсe и Оmbra. Причем по возможностям Ombra приближается к профессиональному инструменту.

Гаечные ключи

Гаечный ключ — один из самых важных и незаменимых инструментов, без которого уже невозможно представить современную технику. Этот инструмент можно найти в любом гараже и багажнике каждого автомобиля, и он выручает в самых сложных ситуациях. О том, какие бывают ключи, из чего изготавливаются и какие функции выполняют — читайте в этой статье.

Типы ключей

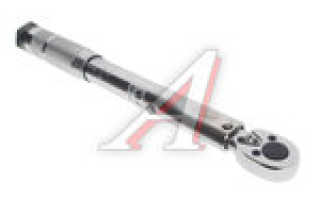

Ключ динамометрический 1/4″ 2-24Нм 275мм JTC

Ключ динамометрический 1/2″ 10-100Нм 405мм JTC

Ключ трещотка 1/4″ 48 зубьев 155мм ROCKFORCE

Ключ динамометрический 1/2″ 50-365Нм 635мм JTC

Ключ динамометрический 1/2″ 28-210Нм 470мм JTC

Ключ прокачки тормозов 8х10мм с 2 фиксаторами ВАЗ,М-2140 ТЕХНИК

Ключ регулировки ремня ГРМ ВАЗ-2108 АВТОМ

Ключ трещотка 1/2″ 48 зубьев 255мм ROCKFORCE

Ключ круглых шлицевых гаек 65х110мм шарнирный КЗСМИ

Ключ динамометрический 3/8″ 10-100Нм 405мм JTC

Существует несколько типов гаечных ключей, главное отличие которых заключается в способе захвата крепежной детали.

Рожковый ключ
Самый распространенный тип ключа. Он имеет U-образную форму, захватывая деталь с двух сторон. Обычно рожковые ключи двухсторонние, что позволяет с минимальным количеством инструмента охватывать большой диапазон размеров крепежных деталей. Для повышения удобства ось рабочей области ключа на 30° отклонена от продольной оси ключа. Недостаток накидного ключа — высокая вероятность повреждения детали при приложении высокого усилия.

Накидной ключ
Этот ключ полностью охватывает крепежную деталь, равномерно распределяя нагрузку по ней, что значительно снижает риск повреждения при высоком усилии. Рабочая область ключа имеет форму кольца со звездообразным внутренним профилем, который контактирует с гайкой или болтом в шести точках. Кроме того, накидной ключ более удобен в эксплуатации, так как он не соскальзывает с крепежной детали, что ускоряет работу.

Торцевой ключ
Предназначен для откручивания и закручивания деталей, расположенных в углублениях, а потому недоступных обычным ключам. Рабочая область выполнена в виде головки, которая со всех сторон охватывает деталь. Тело торцевого ключа чаще всего имеет Г или Т-образную форму и выполняет функцию рычага.

Разводной ключ
Универсальный ключ, размер которого может изменяться в тех или иных пределах. Существует несколько видов разводного ключа, но в автомобилях чаще всего применяются ключи с червячным приводом одной из губок.

Разрезной ключ
Это «гибрид» рожкового и накидного ключа: его рабочая область имеет С-образную форму и звездообразный внутренний профиль, плотно охватывающий деталь. Это отражено и в названии ключа: он образован «разрезанием» накидного кольцевого ключа.

Комбинированные ключи
Рынок предлагает большое разнообразие комбинированных двухсторонних инструментов, сочетающих в себе рожковые и накидные ключи. Обычно обе стороны имеют один номинал, что позволяет в каждом конкретном случае применять наиболее удобный способ захвата крепежной детали.

Каждый из этих типов ключей находит свое применение в ремонте и обслуживании автомобиля, поэтому в арсенале автовладельца все они встречаются одинаково часто. Нужно отметить, что автомобилисты все чаще заменяют традиционные рожковые ключи на современные разрезные — при несколько более высокой цене они значительно удобнее и снижают риск повреждения болтов и гаек.

Материал изготовления ключей

От ключей требуется высокая прочность, надежность и долговечность — обеспечить эти качества могут только некоторые сорта стали. Наиболее часто для изготовления ключей применяются различные марки конструкционной стали, легированной хромом и ванадием. Качественные зарубежные инструменты нередко производятся из более дорогой стали, легированной хромом, ванадием и молибденом.

Хромистая конструкционная сталь. Эта сталь легирована хромом, из нее изготавливают недорогие ключи, удовлетворяющие требованиям большинства автовладельцев. Наиболее часто используется сталь марки 40Х с содержанием углерода 0,4% (самый известный зарубежный аналог — американская сталь AISI 5140).

Хромованадиевая конструкционная сталь. Эта сталь легирована хромом и ванадием, чем достигается гораздо более высокие, чем у хромистой стали, характеристики. Ключи, изготовленные из этой стали, более прочны и надежны, они позволяют развивать большие усилия без риска повредить сам инструмент. Однако такой инструмент более дорог. Наиболее часто применяется сталь марок 40ХФ и 40ХФА. Сталь 40ХФА обладает более высоким качеством, о чем говорит буква А в маркировке.

Drop Forged Steel. На многих зарубежных ключах (в основном — китайского или вовсе неизвестного происхождения) часто можно видеть маркировку Drop Forged Steel — «кованая сталь». Маркировка означает, что ключ изготовлен из различных марок обычной углеродистой стали без легирования. Ключи с такой маркировкой имеют минимальную цену, однако и их качество оставляет желать лучшего. Этот инструмент ломается или гнется даже при не слишком высоких нагрузках и в целом не может полностью удовлетворить потребности автовладельца.

Гаечные ключи эксплуатируются в сложных условиях, они постоянно подвергаются воздействию масла, воды, выхлопных газов и других химических веществ, провоцирующих коррозию. Поэтому многие ключи имеют антикоррозийное покрытие, значительно повышающее срок их службы. Наиболее часто для этой цели применяется самое обычное цинковое покрытие, которое обеспечивает высокую степень защиты и лишь ненамного удорожает инструмент.

Эксплуатация автомобиля летом сопровождается специфическими загрязнениями — битумными и смолистыми пятнами, следами насекомых и другими. Эти загрязнения не удаляются водой при мойке, решить проблему помогают специальные средства — очистители битума и следов насекомых, о которых рассказано в статье.

Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.

Для нарезки наружной резьбы с помощью круглых и прямоугольных плашек необходимо использовать специальное приспособление — плашкодержатель или вороток для плашек. Все о воротках, их существующих типах, конструкции и характеристиках, а также о выборе и применении этих приспособлений — читайте в статье.

Резьбовой крепеж прост и надежен, однако повреждение болта или шпильки может привести к невозможности его извлечения и замены. Эта проблема решается с помощью специального инструмента — набора экстракторов. Об этих приспособлениях, их типах, конструкции, выборе и применении читайте в данной статье.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

Использование правильного типа шин гарантирует автомобилю устойчивость и управляемость в любой дорожной ситуации. Только шины, используемые по сезону, гарантируют оптимальные сцепные характеристики с дорожным покрытием и минимальный тормозной путь.

Инструменты из хромованадиевой стали: основные свойства и характеристики

СОДЕРЖАНИЕ

1. Какие инструменты изготавливают из хромованадиевой стали?
2. Что такое хромованадиевая сталь?
3. Состав хромованадиевой стали
4. Свойства хромованадиевой стали
5. Марки хромованадиевой стали
6. Вопросы-ответы
7. Где купить качественные инструменты из хромованадиевой стали?

Хромованадиевые стали широко используются для производства слесарно-монтажного инструмента. Свое распространение этот сплав получил из-за приемлемой стоимости и оптимальных характеристик прочности и износостойкости. В ходе производства хромованадиевая сталь подвергается термообработке, в результате которой приобретает способность выдерживать ударные нагрузки при повышенных температурах.

Какие инструменты изготавливают из хромованадиевой стали?

Из хромованадиевой стали изготавливают гаечные и торцевые ключи, пассатижи, стопорные кольца, отвертки и другие инструменты и оснастку, которые должны обладать надежностью и долговечностью эксплуатации. Изделия из этого сплава маркируются обозначением Chrome Vanadium и считаются одними из самых качественных. Именно поэтому в продаже есть столько подделок.

Что такое хромованадиевая сталь?

Хромованадиевая сталь (CrV) — вид инструментальной легированной стали, которая обладает повышенной устойчивостью к коррозии. Улучшенные характеристики сплав получает за счет добавления хрома и ванадия.

• Хром повышает восприимчивость хромованадиевой стали к закалке.
• Ванадий увеличивает вязкость стали при термической обработке, из-за чего сплав приобретает устойчивость к высоким температурам, прочность и износостойкость.

Состав хромованадиевой стали

Количество компонентов, входящих в состав хромованадиевой стали, зависит от характеристик, которыми должен обладать конечный продукт.

Как правило, сплав CrV содержит:

• 0,8–1,1 % хрома;
• 0,18 % ванадия;
• 0,7–0,9 % марганца;
• 0,5 % углерода;
• 0,3 % кремния.

Остальные металлы присутствуют в сплаве в ничтожных количествах. При изменении пропорций компонентов хромованадиевая сталь меняет свои свойства.

Долото-стамеска Matrix с трехкомпонентной обрезиненной рукояткой

Не забывайте о возможности подделки! Недобросовестные производители используют маркировку Chrom Vanadium на изделиях из углеродистой стали, поэтому необходимым условием становится выбор инструментов от проверенных производителей. Фирмы, которым важна собственная репутация, используют сплавы с достаточным количеством ванадия и хрома и соблюдают технологию закалки.

Свойства хромованадиевой стали

Твердость — одно из обязательных физических свойств хромованадиевой стали. Именно твердость определяет, на какие сферы применения рассчитан конкретный материал. Шкала твердости по Роквеллу сообщает, что этот сплав обладает твердостью C41-55.

Также материал обладает структурной прочностью, которая в сочетании с ударной вязкостью гарантирует его высокую усталостную прочность и износостойкость.

Минимальная прочность на разрыв хромованадиевой стали равна 190–300 и зависит от марки и состава сплава. По этому параметру металл заметно обгоняет другие сплавы.

Материал характеризуется благоприятным модулем упругости (30), который обозначает склонность материала к непостоянной деформации под действием приложенной силы. Модуль упругости этой стали при кручении, с помощью которого оценивают жесткость сплавов, равен 11,5.

Марки хромованадиевой стали

Известно несколько марок хромованадиевой стали. Их выбор зависит от конечных свойств, которыми должны обладать готовые инструменты.

• Марка SAE 6150 характеризуется средним или высоким содержанием углерода и оптимальна для изготовления пружин.
• Марка SAE 6195 содержит высокое количество углерода и используется при производстве шариковых и роликовых подшипников.

Это интересно!

Форд был первым, кто начал использовать ванадий для повышения прочности стали и ее стойкости к коррозии и окислению.

Набор шестигранных ключей TORX Т10-Т50 (9шт) CrV

Вопросы-ответы

Какие отвертки и ключи лучше: из штампованной инструментальной или хромованадиевой стали?

Сравнивать инструментальную и хромованадиевую сталь некорректно, поскольку хромованадиевый сплав — подвид инструментальной стали. Штамповка же характеризует технологию изготовления, а не состав металла.

Почему большинство гаечных ключей изготовлено из хромованадиевой стали?

Ключи из самой дешевой углеродистой стали (обычно китайского производства) быстро разгибаются и приходят в негодность. Хромованадиевый сплав также относится к бюджетным, но позволяет производить инструменты высокой прочности, стойкие к коррозии. Именно поэтому гаечные ключи, отвертки и другую оснастку изготавливают из этого металла.

Какой набор инструментов лучше купить: из хромованадиевой или из хроммолибденовой стали?

Зависит от бюджета. Если нет цели сэкономить, лучше купить инструменты из хроммолибденовой стали (Cr-Mo). Этот сплав хорошо выдерживает ударные нагрузки и широко используется для изготовления пассатижей и кусачек.

Если бюджет ограничен, подберите качественный набор инструментов из хромованадиевой стали. Она отлично подходит для производства отверток и ключей, обладает достаточной пластичностью, но может деформироваться при высоких нагрузках.

Где купить качественные инструменты из хромованадиевой стали?

Купить хорошие инструменты из хромованадиевой стали вы можете в интернет-магазине «Ринком». В продаже вы найдете:

1. наборы комбинированных ключей разных размеров;
2. рожковые, шестигранные и разрезные ключи;
3. стамески;
4. реверсивные и обычные отвертки;
5. торцевые головки;
6. карданные шарниры;
7. удлинители и т. п.

Все изделия изготовлены из хромованадиевой стали (CrV) и отличаются такими свойствами, как износостойкость и прочность.

Возможна доставка во все регионы России, а также самовывоз с основного склада, расположенного по адресу: г. Брянск, ул. Воровского, д. 6.

Виды рожковых ключей, требования к размерам и маркировке

Простой гаечный ключ — распространённый инструмент для манипуляций с болтами и гайками. За долгое время существования придумали огромное количество разновидностей таких приспособлений. Все типы основных и специальных моделей сложно перечислить. В ряду таких помощников особое место занимает рожковый ключ со своими достоинствами и недостатками.

Основные требования к инструментам

Для качественного приспособления существует ряд требований:

• поверхность инструментов гладкая, с антикоррозионной обработкой, на ней не бывает трещин и изломов; параллельные губки без перекосов;
• рабочий профиль без сколов, наклёпа, и прочих механических повреждений;
• у комбинированных и накидных ключей равномерные величины колец и строго центральное расположение отверстий;
• имеющийся тумблер вращения прочно закрепляется в храповике;
• все маркировки наносятся и читаются.

Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.

Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.

Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.

Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).

В зависимости от системы исчисления принадлежности подразделяют на две категории:

• Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
• Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.

Массовые виды ключей

Затрагивая тему гаечных инструментов перед глазами встаёт незабываемый образ гаечного рожкового ключа. Фиксация гаек осуществляется посредством губ, похожих на рожки. Отсюда пошло название. Вторым наименованием подобных средств оперирует ГОСТ — ключ гаечный с отрытым зевом. Осевые линии рукояти и головки чаще всего пересекаются под углом 15−20 градусов. При манипуляциях в тесноте подобная конфигурация сделает труд легче. Углы промеж осей головки и ручки выполняют разными по величинам, противоположные головки с отличными друг от друга уклонами. Рожковым моделям характерно деление на всевозможные модификации:

• Двусторонние инструменты располагают двумя зевами различных габаритов. Обычно их обозначения размера соседние (18−19 мм). Губки могут иметь различную толщину: тонкие работают в труднодоступном месте, для отворачивания гаек из мягких материалов — толстые.
• У односторонних тело удлиняется в целях увеличения момента силы при взаимодействии с крепёжными элементами. Применяется на сборочном производстве для операций с однотипными гайками. У некоторых моделей есть хвостовик с фиксатором для удлиняющих трубчатых конструкций.
• Быстродействующие с модернизированным рабочим профилем и укорочённым зевом для скоростного перемещения ключа от одного отворачиваемого элемента к другому. Вращение меняется при переворачивании инструмента на сто восемьдесят градусов.
• Профильные нарезки на губах рожковых ключей увеличивают численность контактных точек и сдвигают расположение границ крепёжных компонентов относительно зева. Отворачивающее усилие не повреждает структуру в плоскостях гайки или в головках болтов, позволяет открутить деформированные элементы.
• Ключ с рабочим профилем в виде кольца, которое надевают на крепёжную поверхность называют накидным. Они могут располагать кольцами по обеим оконечностям рабочей плоскости. По внутреннему диаметру имеются грани. Их шесть либо двенадцать. Шестигранный силовой инструмент легко и без повреждений отворачивает туго затянутые, закисшие соединения. Двенадцатигранный употребляется при ограничении рабочего пространства. Рабочий профиль может изготавливаться удлинённым для применения насадок. Несомненным преимуществом накидного инструмента признаётся допустимость оказания большого силового воздействия на откручиваемые плоскости и работа на стеснённых площадях. Слабая сторона в дискомфорте при работе с резьбами повышенной длины.
• Приспособления, у которых с одного края рожковая головка, а с другого накидного или торцевого типа классифицируются как комбинированные. Размер головок у них одинаковый с обеих сторон. Размеры длины тела различные: при ограничении пространства — укорочённые стандартные повышающие усилия — удлинённые создающие предельный пик нажатия — сверхдлинные.
• Инструмент с изменяемым рабочим профилем называется разводным. Преобразование происходит за счёт винтового механизма или ползуна, который передвигает подвижную часть на необходимую ширину. Зажим фиксирующих деталей неплотный, что приводит к закатыванию граней. В плюс заносится возможность применения с гайками различных диаметров.

Составные комплекты

Подобные принадлежности, облегчающие работу и подход к трудным и узким местам, состоят из нескольких деталей. Например, трубчатый ключ комплектуется воротком, у набора головок имеется храповик — трещотка. Всё это модели охватываемого типа: их тело охватывает элемент крепежа. Есть и другие инструменты. По методу работы они похожи на отвёртку, т. е. аналогично вставляются в шлицевой канал. В качестве примера можно привести шестигранник.

Материалы для изготовления

По существующим требованиям, гаечные ключи необходимо производить с применением инструментальной стали, сплава хрома и ванадия либо похожего. Это должен быть твёрдый материал. Информация отражается в маркировке.

Импортный инструмент содержит такие обозначения: Cr (хромированная сталь), CrV (хромованадиевый сплав), CrM (хромомолибденовый сплав), CrMoV (хромомолибденованадиевая сталь) и т. д. Отечественным производителям для изготовления ключей рожковых ГОСТ рекомендует предпочитают хромосодержащую сталь марки 40Х с неплохой прочностью. Обычно для основной массы действий с ключами этого достаточно. Для изделий повышенной прочности применяют хромованадиевый сплав 40 ХФА. Самые хорошие инструменты делают из металла 45-й марки.

Китайские и неопознанные ключи иногда маркируются Drop Forget Steel. Такие принадлежности изготавливаются при помощи ковки из нелегированной стали, это означает, что они хрупкие и подведут в неподходящий момент.

Ключи гаечные

Гаечным ключом называется инструмент для создания большого момента (пары сил) на гайке или головке винта. Это способствует либо заворачиванию, либо отворачиванию резьбового соединения. Первые гайки были квадратными, но затем за основу была взята форма правильного шестиугольника в основании. Это уменьшило угол, в котором можно удерживать штангу (рычаг) гаечного ключа при работе. Если для квадратной гайки он составлял 90 градусов, то теперь 60. Гаечные ключи делятся на три основных типа.

Виды ключей и геометрия

Рожковые двусторонние ключи

Наиболее знакомый нам и, скорее всего, наиболее часто применяемый вид гаечных ключей. Концы этого ключа напоминают «рожки», отсюда и такое название. На концах этих ключей два размера, например, 10 на 12, 13 на 15 и так далее. Имеют широкий диапазон размеров: от самого маленького 4мм до самого большого 55мм. Приобрести такие ключи можно как поштучно, так и в наборах по несколько штук.

Рожковые односторонние ключи

Достаточно редкий ключ в домашнем хозяйстве, его в основном применяют в промышленности. Отсюда и их размеры: самый маленький – 36мм, а самый большой – 95мм. Очень важное достоинство – это возможность надевания на рукоятку металлической трубы, которая увеличит рычаг и значительно повысит силу затяжки.

Накидные двусторонние ключи

Отличается от рожкового ключа тем, что концы этих ключей выполнены в виде колец. Это позволяет ключу не срываться и дает возможность кручения без перестановки ключа. Размеры на разных концах ключа разные, например 10 на 12, или 17 на 19. Размеры варьируются от 6мм до 55мм.

Накидные односторонние ключи

Подобно односторонним рожковым ключам накидные односторонние ключи мало распространены в домашнем хозяйстве. Его размеры от 30 до 50мм. Можно усилить силу затяжки за счет надевания на рукоятку металлической трубы.

Разновидностью накидного одностороннего ключа является накидной ударный ключ. Внешне схож с накидным односторонним ключом, но значительно толще и оснащен специальной площадкой для ударов молотком или кувалдой. Применяется такой ключ для мощной затяжки, его размеры варьируются от 27 до 105 мм.

Эти ключи являются комбинацией рожкового и накидного ключа: с одной стороны это рожковый ключ определенного размера, а с другой стороны накидной ключ такого же размера. Размеры таких ключей варьируются от 5 до 32 мм.

Такие ключи еще называют трубчатыми. Этот вид знаком любому автомобилисту – именно таким ключом откручивают и прикручивают колеса. Основное предназначение такого ключа – откручивать утопленные гайки или головки болтов, когда никаким другим ключом воспользоваться невозможно. Могут быть изготовлены просто в виде трубки — крутится такой ключ с помощью любого рычага продетого через специальное отверстие на конце, либо имеют Г-образную форму – крутится просто рукой или трубой (для увеличения усилия).

Это самый распространенный вид ключей в домашнем хозяйстве. Оснащенный раздвижными губками, этот ключ легко подстраивается под размер гайки. Разводные ключи бывают маленькие – до 20мм, средние – до 30мм и большие – до 46мм.

При выборе такого ключа обратите внимание, чтобы губки при раздвижении-сдвижении ходили легко и плавно, а также, чтобы не было люфта. Приобретайте ключ с рукояткой покрытой резиной – это предотвратит скольжение руки. На некоторых разводных ключах нанесена цифровая разметка, что позволяет выставить ключ на необходимый размер и даже измерить размер детали вместо штангенциркуля. Как правило, разводные ключи имеют небольшой припуск, поэтому если указан максимальный размер 19 мм, то при полном раздвижении вы практически наверняка сможет открутить гайку и размером 20мм.

В народе их еще иногда называют газовые ключи. Эти ключи универсальны. Ими можно откручивать как обычные гайки, так и детали, не имеющие специальных ухватов (муфты, трубы и т.д.). Ключ раздвигается на различные диаметры обхватываемых деталей. В зависимости от максимального диаметра ключи делятся на следующие категории в российской классификации: №1 (от 10 до 36мм), №2 (от 20 до 50 мм), №3 (от 20 до 63 мм), №4 (от 25 до 90 мм), №5 (от 32 до 120мм). В западной классификации ключи маркируются по дюймам: 1, 1,5, 2, 3 дюйма.

Различаются трубные ключи и по форме губок. Губки могут быть Г-образными – хорошо подходят для откручивания обычных гаек и S-образными для откручивания круглых заготовок.

Если вам попался ключ желтого или красного (медного) цвета, то перед вами безыскровый ключ. Такие ключи применяются на взрывоопасных производствах, они не дают искру при ударе о металл или падении. При работе с газом обязательно применение именно таких ключей.

Размеры и материал ключа

Ключи в континентальной Европе нумеруются по расстоянию между параллельными гранями, выраженному в миллиметрах. В Российской Империи, а позже и в СССР, в основном преобладала германская техника, и влияние немецких инженеров было сильнее влияния англичан. Поэтому верх над дюймами взяли миллиметры, в основу советских ГОСТов положены немецкие стандарты. Ключи можно условно разделить на три группы: малые, средние и большие.

Малые ключи предназначены для работы с гайками, имеющими размер до 10-12 мм. Средние ключи занимают промежуток от 12 до 22 мм. Большие ключи – от 22 и далее. Это деление довольно условно и зависит от собираемой или ремонтируемой техники.

Для того чтобы механики и электрики не вмешивались в работу смежных специалистов, что благоприятствует предотвращению аварий, был сделан довольно красивый ход: «механические» ключи имеют четные номера, а ключи для электрических соединений – нечетные.

Материал для гаечных ключей – высокопрочные углеродистые сплавы, так называемая инструментальная сталь. Идеальные ключи – это те, которые изготовлены из инструментальной стали на фрезерных станках, и подвергнуты воронению («черные» ключи). Из такой стали часто изготавливают и огнестрельное оружие военного типа. Основное внимание должно уделяться именно граням – точность их обработки имеет решающее значение. Только это позволит приложить к гайке наибольший момент без повреждения («сворачивания») формы ее граней. Такой ключ стоит любых денег, поскольку это вечный ключ, в прямом смысле, если смазкой и хранением в сухом месте беречь его от ржавления. К сожалению, теперь такие ключи – редкость. Литые и штампованные ключи, которые блестят как серебро, могут быть и красивы, но с точки зрения специалиста – просто барахло. Не стремитесь к приобретению наборов — это дорого и не оптимально. Даже если гаечные ключи хорошие, подбирайте инструмент строго индивидуально к вашей работе.

Выбор гаечного ключа

Итак, прежде чем заплатить за гаечные ключи, оцените их по предстоящей им работе. Предыдущие разделы должны помочь вам в этом. Для тугих гаек приобретайте только самые лучшие ключи. Если гайка доступна, выбирайте широкий ключ, с мощными рожками – он не сломается. Если геометрия механизма сложная, полезный совет – изготовить модель ключа из пластилина и оценить его на предмет доступности выполнения операции. Будьте немного и конструктором, и технологом. При покупке выбирайте гаечный ключ: 1) из самых лучших сортов стали; 2) с самыми точными и чисто обработанными гранями и наиболее подходящей высотой граней.
