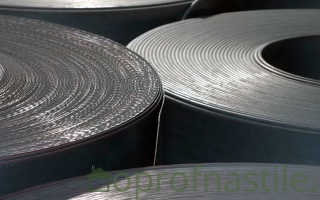

ГОСТ на сталь листовую оцинкованную

ГОСТ 14918-80 — область применения и основные положения

Требования к оцинкованной листовой стали регламентируются ГОСТ 14918-80. В стандарте прописаны классификация, сортамент, технические требования к исходному сырью и материалу защитного покрытия, а также механическим свойствам оцинкованной стали. ГОСТ 14918 регламентирует и методы испытаний, требования к маркировке, упаковке, транспортировке и хранению готовой продукции.

Оглавление статьи (нажмите, чтобы открыть)

14918 ГОСТ «Лист оцинкованный»

На сегодняшний день многие виды продукции изготавливаются предприятиями по собственным техническим условиям. Но это не касается материалов, которые могут использоваться для изготовления несущих конструкций и других изделий, к прочности которых предъявляются особые требования. Такие материалы в обязательном порядке должны соответствовать требованиям государственных стандартов, в том числе ГОСТ 14918-80.

Этот стандарт заменил ранее действовавший ГОСТ 14918-69 и введен в действие с 01.07.81г Постановлением Государственного комитета СССР по стандартам от 31 марта 1980 г. за № 1465. На сегодняшний день у ГОСТ 14918-80 статус межгосударственного стандарта, а ограничение срока его действия снято протоколом №3-93 (ИУС5-6-93) Межгосударственного Совета по стандартизации, метрологии и сертификации. Поэтому в настоящее время ГОСТ 14918, статус которого распространяется на все государства, входящие в СНГ, действует на огромной территории с населением почти 200 млн. человек.

Скачать бесплатно ГОСТ 14918 можно по ссылке ГОСТ 14918-80.pdf. Для того чтобы скачать ГОСТ 14918-80, нажмите на ссылке правой кнопкой мыши и выберите в появившемся меню пункт «Сохранить как…» или «Сохранить ссылку как…». После этого укажите, куда необходимо ГОСТ 14918 скачать, измените название документа, если это необходимо, а затем нажмите кнопку «Сохранить».

Как классифицируется сталь листовая (ГОСТ 14918-80)

Правильное название этого нормативного документа звучит так: «СТАЛЬ ТОНКОЛИСТОВАЯ ОЦИНКОВАННАЯ С НЕПРЕРЫВНЫХ ЛИНИЙ». Действие стандарта распространяется на рулонную и листовую холоднокатаную сталь, оцинкованную методом горячего оцинкования и предназначенную для изготовления штампованных деталей, холодного профилирования и изготовления других изделий из металла.

По ГОСТ 14918-80 сталь оцинкованная классифицируется по нескольким признакам.

• оцинкованная сталь общего назначения (ОН);
• для холодного профилирования (ХП);
• для холодной штамповки (ХIII);
• под покраску (ПК).

В свою очередь сталь группы ХIII разделяют на следующие категории: нормальной вытяжки (Н), глубокой вытяжки (Г) и весьма глубокой вытяжки (ВГ).

По равномерности толщины защитного цинкового покрытия:

• оцинкованный лист с нормальной разнотолщинностью (НР);
• оцинкованный лист с уменьшенной разнотолщинностью (УР).

По толщине защитного слоя цинка на три класса:

• повышенный (П) с массой от 570 до 855 г на 1 м² двухстороннего покрытия;
• первый с массой от 258 до 570 г на 1 м² двухстороннего покрытия
• второй с массой от 142 до 258 г на 1 м² двухстороннего покрытия.

Для изготовления профнастила по ГОСТ 24045-94 должен использоваться лист оцинкованный ГОСТ 14918-80 с толщиной защитного покрытия не ниже первого класса.

Оцинковка ГОСТ 14918-80, сортамент и условные обозначения

Оцинковку изготавливают из холоднокатаной стали, толщиной от 0,5 до 2,5 мм и шириной от 710 до 1800 мм. Оцинкованная сталь может выпускаться в виде отдельных листов, длиной до 6 м, а продукция небольшой толщины — намотанной в рулоны. Сталь листовая ГОСТ 14918-80 производится в значительно меньших количествах, поскольку ее транспортировка обходится дороже, чем перевозка рулонов металла.

Серповидность рулонной стали не может быть более 6 мм на 3 м длины, а телескопичность рулона — не более 30 мм при ширине до 1000 мм. Плоскостность оцинкованной стали должна быть классов ПВ, ПН или ПУ с отклонениями по толщине в соответствии с нормами повышенной точности прокатки.

О сортаменте оцинкованной стали

Требования к сортаменту оцинкованной стали в стандарте не детализированы, поскольку сортамент стального листа, из которого ее изготавливают, регламентируется ГОСТ 19904-90. Поэтому в условном обозначении оцинкованной стали указываются характеристики сортамента по двум стандартам, в числителе — сортамент исходной заготовки по ГОСТ 19904-90, а в знаменателе — характеристики защитного покрытия по ГОСТ 14918-80.

Выше приведен пример обозначения листовой оцинкованной стали толщиной 0,8 мм, шириной 1000 мм, длиной 2000 мм, с нормальной точностью прокатки Б, нормальной плоскостностью ПН, необрезной кромкой НО по ГОСТ 19904-90, группы ОН с узором кристаллизации КР первого класса цинкового покрытия по ГОСТ 14918-80. В обозначении стали группы ХШ сразу указывается индекс способности к вытяжке (ВГ, Г или Н).

Технические требования к оцинкованной стали по ГОСТ 14918-80

Оцинкованную сталь по ГОСТ 14918-80 изготавливают из углеродистой холоднокатаной стали с качеством поверхности, соответствующим ГОСТ 16523-97. В таблице 1а ГОСТ 14918-80 приведены марки стали для изготовления каждой группы и категории оцинкованной стали.

Для нанесения защитного покрытия применяют цинк марки Ц0 и Ц1 по ГОСТ3640-94 с добавлением других металлов, например алюминия или свинца. Покрытие должно быть сплошным, без растрескивания, а поверхность оцинкованной стали чистой. В месте изгиба на 180° у оцинкованной стали толщиной до 1,0 мм не должно быть отслоений, обнажающих стальную поверхность. При этом для всех групп оцинкованной стали допускаются мелкие шероховатости, царапины и потертости, не нарушающее сплошность покрытия, а также наличие светлых и матовых пятен. Уменьшенная разнотолщинность для разных классов оцинкованной стали должна быть от 4 до 16 мкм.

В таблице 1б стандарта приведены такие технические характеристики, как сопротивление на разрыв, предел текучести и относительное удлинение для разных групп, категорий и толщин оцинкованной стали.

ГОСТ 14918-80 регламентирует также характеристики кристаллической структуры исходного сырья и допустимое количество перегибов без изломов. Так для оцинкованной стали, толщиной до 0,8 мм, количество таких перегибов должно быть не меньше 8.

Ниже в таблице приведены характеристики оцинкованного листа.

Влияние ГОСТ на качество оцинкованной стали

Стандартом жестко регламентируются требования к качеству оцинкованной стали, объему испытаний и методике проверки предприятиями качества готовой продукции. Каждая партия оцинкованной стали должна иметь документ, оформленный по ГОСТ7566-94, подтверждающий соответствие данной партии требованиям ГОСТ 14918-80, сертификат соответствия, получаемый покупателем металла, при этом гарантирует, что продукция прошла на заводе-изготовителе все необходимые испытания.

Качество поверхности листов проверяют внешним осмотром. Для проверки на растяжение, на прочность сцепления защитного покрытия с металлической основой и для оценки микроструктуры, а также толщины покрытия и разнотолщинности, из рулона вырезают образцы.

Все это практически исключает выход некачественной готовой продукции за территорию предприятия-изготовителя.

ГОСТ14918-80 также регламентируются требования к упаковке, транспортировке и хранению оцинкованной стали, дополняющие ГОСТ 7566-94. Для защиты поверхности при транспортировке и хранении, оцинкованную сталь консервируют пассивированием или промасливанием.

Листы упаковывают в пачку, боковые поверхности которой защищают швеллерами из отожженного стального листа. Снизу к пачке крепятся деревянные бруски.

Пачки и рулоны оцинкованной стали должны быть прочно обвязаны металлической лентой. Вес одной пачки или рулона не должен быть меньше 3 и больше 10 тонн.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

ГОСТ 14918 лист оц

Лист оцинкованный ГОСТ 14918-80 (технические условия и требования)

Стандарт 14918-80 распространяется на холоднокатаную углеродистую сталь толщиной от 0,5 до 2,5 мм, прошедшую операцию непрерывного горячего цинкования (в результате которой на поверхности металла образуется коррозионностойкий сплав Zn-Fe). Для оцинковки из низкоуглеродистых сталей технические условия определяются отдельно, стандартом Р 52246-2004.

Лист оцинкованный, размеры по ГОСТ 19904-90 (сортамент)

Размеры, предельные отклонения и требования к точности изготовления для оцинкованной стали устанавливаются сортаментом ГOCT 19904-90 так же, как и для не оцинкованной холоднокатаной листовой стали.

Оцинкованная сталь по ТУ согласно ГOCT 14918-80 изготавливается шириной от 700 до 1800 мм (размерный шаг в зависимости от диапазона 50, 100 и 150 мм), длиной от 1000 до 6000 мм (размерный шаг 20, 80, 100, 150, 200, 300, 500 мм), однако по согласованию с потребителем в случае необходимости допускается устанавливать и другие размеры.

Толщина оцинкованного листа регламентирована в пределах от 0,5 до 2,55 мм, причем сортаментом определяется следующий размерный шаг:

• диапазон толщин 0,5-0,8 мм — шаг составляет 0,05 мм;
• диапазон 0,8-1,8 мм — шаг 0,1 мм;
• диапазон 1,8-2,5 — шаг 0,2, последний — 0,3 мм.

Вес оцинкованного листа

Вес оцинкованного листа (одного квадратного метра) теоретически можно рассчитать по формуле:

M=M1×t1+M2×t2 (1)

• M — вес 1 м² листа оцинкованного, кг;
• M1 — вес 1м² стального листа без плакирующего слоя толщиной 1 мм;
• t1 — толщина стального листа без покрытия;
• M2 — вес 1 м² плакирующего цинкового слоя толщиной 1 мм;
• t2 — толщина cлоя цинка с обеих сторон листа.

Удельный вес углеродистой стали равен 7,85 г/см³, или, для удобства расчетов, принято считать, что 1 м² листовой стали толщиной 1 мм весит 7,85 кг. Удельный вес цинка несколько меньше — 7,13 г/см³, то есть 1 м² цинка толщиной 1 мм весит 7,13 кг. С учетом этих величин формулу (1) можно переписать:

Толщина слоя цинка зависит от класса покрытия (ГOCT 14918-80) и указывается в условном обозначении:

Чтобы рассчитать вес оцинкованного листа, можно пользоваться также формулой, учитывающей массу покрытия в зависимости от класса толщины слоя:

• M — лист оцинкованный вес 1 м², кг
• t1 — толщина стального листа без покрытия;
• М_п.с. — средняя величина веса протекторного слоя в зависимости от класса толщины, величина нормируется ГOCT 14918-80.

Чтобы рассчитать, сколько весит лист оцинкованный (вес одного листа нужного размера), пользуются формулой:

• M_листа — вес одного листа оцинкованного, кг;
• M — вес 1 м², кг;
• S — площадь листа, м².

Учитывая, что сортаментом ГОСТ 19904-90 допускаются отклонения от расчетной массы до 3% (из-за регламентированных предельных отклонений по толщине, длине и ширине), а также с учетом малой толщины плакирующего слоя и небольшой разницы между удельным весом стали и цинкового сплава (в состав которого может входить свинец и алюминий), теоретически рассчитанная масса может несколько отличаться от действительного веса.

Согласно ГOCT 14918-80, оцинкованная сталь может изготавливаться с дифференцированным покрытием: на одной стороне класс толщины №2, а на другой — №1 или П, что учитывается при расчете массы.

Условное обозначение

Для условного обозначения используется аббревиатура «ОЦ» перед дробной чертой, над чертой указываются параметры, устанавливаемые сортаментом по ГOCT 19904-90, под чертой — параметры, регламентируемые техническими условиями ГOCT 14918-80:

Если оцинкованная сталь поставляется в виде рулонов, то показывают только две величины: толщину и ширину, если вид поставки — лист оцинкованный, размеры указываются в таком порядке: толщина оцинкованного листа, ширина и длина.

Вид поставки

Оцинкованная сталь поставляется:

• рулонами, диаметром не более 2 м;
• листами, сложенными в пачки размером не более 6×2×1 м.

Причем дифференцированная листовая оцинковка (листы с неодинаковой толщиной покрытия с разных сторон) укладывается в пачки так, чтобы сторона со вторым классом покрытия была обращена вниз, а рулонная дифференцированная сталь сворачивается стороной со вторым классом покрытия внутрь.

СТАЛЬ ТОНКОЛИСТОВАЯ ОЦИНКОВАННАЯ С НЕПРЕРЫВНЫХ ЛИНИЙ (ГОСТ 14918-80)

Листовая и рулонная холоднокатаная сталь, оцинкованная горячим способом в агрегатах непрерывного цинкования, предназначенная для холодного профилирования, под окраску, для изготовления штампованных деталей, посуды, тары и других металлических изделий, производится по ГОСТ 14918-80.

Сталь тонколистовая оцинкованная (ОЦ) подразделяется:

• по назначению на группы:
  • ХШ — для холодной штамповки,
  • ХП — для холодного профилирования,
  • ПК — под окраску (дрессированная),
  • ОН — общего назначения;
• по способности к вытяжке (сталь группы ХШ):
  • Н — нормальной вытяжки,
  • Г — глубокой вытяжки,
  • ВГ — весьма глубокой вытяжки;
• по равномерности толщины цинкового покрытия:
  • Hli — с нормальной разнотолщинностью,
  • УР — с уменьшенной разнотолщинностью.

По согласованию потребителя с изготовителем оцинкованная сталь может изготовляться:

• КР — с узором кристаллизации,
• МТ — без узора кристаллизации.

Оцинкованную сталь изготовляют:

• шириной от 710 до 1800 мм включительно;
• толщиной от 0,5 до 2,5 мм включительно.

В зависимости от толщины покрытия оцинкованная сталь делится на три класса в соответствии с указанными в таблице.

Классы толщины цинкового покрытия (ГОСТ 14918-80)

Размеры, предельные отклонения и другие требования к сортаменту должны соответствовать требованиям ГОСТ 19904.

Оцинкованную сталь высшей категории качества изготовляют:

• с серповидностью рулонной стали не более 6 мм на 3 м длины;
• с плоскостностью ПВ и ПУ и допускаемыми отклонениями толщины по нормам повышенной точности прокатки;
• с телескопичностью рулонов при ширине стали до 1000 мм не более 30 мм.

Оцинкованную сталь изготовляют из углеродистой холоднокатаной рулонной стали с качеством поверхности по ГОСТ 16523.

Для цинкования применяют цинк марок Ц0 и Ц1 по ГОСТ 3640 с добавлением в ванну алюминия, свинца и других металлов. Допускается легирование свинцом за счет введения цинка марки Ц2.

Поверхность оцинкованной стали должна быть чистой со сплошным покрытием.

Не допускаются нарушения сплошности покрытия в виде растрескивания на мелких наплывах, расположенных на дефектах стальной основы, классификация и размеры которых предусмотрены ГОСТ 16523.

На листах и полосах с необрезной кромкой не допускаются рванины кромок глубиной, превышающей предельные отклонения по ширине.

Для оцинкованной стали групп ХШ, ХП и ОН допускаются мелкие наплывы (натеки, наслоения), крупинки и неравномерная кристаллизация цинка, следы от перегибов полосы и регулирующих роликов, местная шероховатость покрытия (сыпь), легкие царапины и потертость, не нарушающие сплошность цинкового покрытия, светлые и матовые пятна, неравномерность окраски пассивной пленки.

Для оцинкованной стали группы ПК допускаются темные точки и дорожка (следы) от деформированных мелких наплывов (натеки, наслоения), крупинок и местной шероховатости покрытия (сыпь), матовый и размытый узор кристаллизации цинка, следы от перегибов, полосы, легкие царапины и потертость, не нарушающие сплошность цинкового покрытия, светлые и матовые пятна, неравномерная окраска пассивной пленки.

Примечание.

По требованию потребителя пассивная пленка должна иметь равномерную окраску.

Уменьшенная разнотолщинность цинкового покрытия (УР) должна быть:

• для класса П — не более 16 мкм;
• для класса 1 — не более 10 мкм;
• для класса 2 — не более 4 мкм.

Оцинкованную сталь высшей категории качества изготовляют с разнотолщинностью цинкового покрытия для стали групп ХШ, ХП и ПК:

• класса П — не более 12 мкм;
• класса 1 — не более 8 мкм;
• класса 2 — не более 3 мкм.

ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ

Оцинкованная сталь толщиной 0,8, шириной 1000, длиной 2000 мм, нормальной точности прокатки Б, нормальной

плоскостности ПН, с необрезной кромкой НО группы ОН, с узором кристаллизации КР, первого класса цинкового покрытия по ГОСТ 14918-80:

пи Б-ПН-НО-0,8x1000x2000 ГОСТ 19904-90

«ч ОН-КР-1 ГОСТ 14918-80

Оцинкованная рулонная сталь толщиной 1,2, шириной 10ОО мм, повышенной точности прокатки А, с обрезной кромкой О, марки 08кп, весьма глубокой вытяжки ВГ, без узора кристаллизации МТ, с уменьшенной разнотолщинностью УР, второго класса покрытия по ГОСТ 14918-80:

пи А-О-1,2×1000 ГОСТ 19904-90 ич 08кпВГ-МТ-УР-2 ГОСТ 14918-80

Оцинкованная рулонная сталь с дифференцированным покрытием толщиной 0,5, шириной 710 мм, повышенной точности прокатки А, с обрезной кромкой О, марки БСтЗкп, под окраску ПК, без узора кристаллизации МТ с уменьшенной разнотолщинностью УР, с покрытием на одной стороне первого, а на другой — второго класса по ГОСТ 14918-80:

А-О-0,5х710 ГОСТ 19904-90 БСтЗкп-ПК-МТ-УР-1/2 ГОСТ 14918-80

© 2008 — 2015 «СтальЭкспресс»
125040, г. Москва, ул. Правды, д.24, кор.4

Комплексная поставка сортового и листового металлопроката: арматура, балка, квадрат, профнастил, сетка, швеллер и т.д.

ГОСТ 14918-80 Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия

Область применения

Настоящий стандарт распространяется на листовую и рулонную холоднокатаную сталь, оцинкованную горячим способом в агрегатах непрерывного цинкования, предназначенную для холодного профилирования, под окраску, изготовления штампованных деталей, посуды, тары и других металлических изделий.

Показатели технического уровня, установленные настоящим стандартом, соответствуют требованиям высшей и первой категории качества.

Классификация

Сталь тонколистовая оцинкованная (ОЦ) подразделяется:

1. По назначению на группы:

• Для холодной штамповки — ХШ;
• Для холодного профилирования — ХП;
• Под окраску (дрессированная) — ПК;
• Общего назначения — ОН/

2. По способности к вытяжке (сталь группы XIII) на категории:

• Нормальной вытяжки — Н;
• Глубокой вытяжки — Г;
• Весьма глубокой вытяжки — ВГ.

3. По равномерности толщины цинкового покрытия:

• С нормальной разнотолщинностью — HP;
• С уменьшенной разнотолщинностью — УР.

4. По согласованию потребителя с изготовителем оцинкованная сталь может изготовляться:

• С узором кристаллизации — КР;
• Без узора кристаллизации — МТ.

В зависимости от толщины покрытия оцинкованная сталь делится на три класса в соответствии с указанными в таблице 1.

Таблица 1 — Классы толщины

При изготовлении стали с дифференцированным покрытием толщина его на одной стороне листа должна соответствовать 2-му классу, а на другой стороне классу П (для листов) или классу 1.

Сортамент

Оцинкованную сталь изготовляют шириной от 710 до 1800 мм включительно, толщиной от 0,5 до 2,5 мм включительно.

Размеры, предельные отклонения и другие требования к сортаменту должны соответствовать требованиям ГОСТ 19904-90.

Оцинкованную сталь высшей категории качества изготовляют:

• С серповидностью рулонной стали не более 6 мм на 3 м длины;
• С плоскостностью ПВ и ПУ и допускаемыми отклонениями толщины по нормам повышенной точности прокатки;
• С телескопичностью рулонов при ширине стали до 1000 мм не более 30 мм.

Пример условного обозначения

Оцинкованная сталь толщиной 0,8, шириной 1000, длиной 2000 мм, нормальной точности прокатки Б, нормальной плоскостности ПН, с необрезной кромкой НО группы ОН, с узором кристаллизации КР, первого класса цинкового покрытия по ГОСТ 14918-80:

ОЦ Б-ПН-НО-0,8х1000х2000 ГОСТ 19904-90/ОН-КР-1 ГОСТ 14918-80

Примечание: Категория стали ХШ в заказе не указывается, а в условных обозначениях проставляется индекс способности к вытяжке (Н, Г или ВГ).

Технические требоания

Оцинкованная сталь должна изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.

Для цинкования применяют цинк марок Ц0 и Ц1 по ГОСТ 3640-94 с добавлением в ванну алюминия, свинца и других металлов. Допускается легирование свинцом за счет введения цинка марки Ц2.

Поверхность оцинкованной стали должна быть чистой со сплошным покрытием.

Не допускаются нарушения сплошности покрытия в виде растрескивания на мелких наплывах, расположенных на дефектах стальной основы, классификация и размеры которых предусмотрены ГОСТ 16523-97.

На листах и полосах с необрезной кромкой не допускаются рванины кромок глубиной, превышающей предельные отклонения по ширине.

Для оцинкованной стали групп ХШ, ХП и ОН допускаются мелкие наплывы (натеки, наслоения), крупинки и неравномерная кристаллизация цинка, следы от перегибов полосы и регулирующих роликов, местная шероховатость покрытия (сыпь), легкие царапины и потертость, не нарушающие сплошность цинкового покрытия, светлые и матовые пятна, неравномерность окраски пассивной пленки.

Для оцинкованной стали группы ПК допускаются темные точки и дорожка (следы) от деформированных мелких наплывов (натеки, наслоения), крупинок и местной шероховатости покрытия (сыпь), матовый и размытый узор кристаллизации цинка, следы от перегибов полосы, легкие царапины и потертость, не нарушающие сплошность цинкового покрытия, светлые и матовые пятна, неравномерная окраска пассивной пленки.

По требованию потребителя пассивная пленка должна иметь равномерную окраску.

Уменьшенная разнотолщинность цинкового покрытия УР должна быть для класса П — не более 16, для класса 1 — не более 10, для класса 2 — не более 4 мкм. Оцинкованная сталь нормальной разнотолщинности HP должна иметь толщину покрытия в пределах, указанных в таблице 1.

Оцинкованную сталь высшей категории качества изготовляют с разнотолщинностью цинкового покрытия для стали групп ХШ, ХП и ПК класса П — не более 12, класса 1 — не более 8 и класса 2 — не более 3 мкм.

В месте изгиба оцинкованной стали толщиной до 1,0 мм включительно при испытании на прочность сцепления покрытия с основным металлом при изгибе на 180° не должно быть отслоений цинкового покрытия, обнажающего стальную поверхность. Допускаются сетка мелких трещин по всей длине изгиба и отслоения покрытия на расстоянии до 6 мм от краев образца.

Механические свойства оцинкованной стали должны соответствовать нормам, указанным в таблице 2.

Таблица 2 — Механические свойства

• Значения временного сопротивления разрыву и относительного удлинения для оцинкованной стали группы ХШ категорий вытяжки Н и Г, относительного удлинения для стали групп ХП и ПК являлись факультативными до 01.07.89.
• При расчете временного сопротивления и предела текучести толщину цинкового покрытия не учитывают.

Глубина сферической лунки оцинкованной стали группы ХШ должна соответствовать нормам, приведенным в таблице 3

Таблица 3 — Глубина сферической лунки

• Для оцинкованной стали промежуточных толщин значения глубины сферической лунки должны соответствовать нормам, установленным для ближайшей меньшей толщины.
• Значения глубины сферической лунки для оцинкованной стали толщиной свыше 1,5 мм являлись факультативными до 01.07.89.
• При испытании на приборах типа МТЛ-10 г нормы глубины сферической лунки уменьшаются на 0,3 мм.

Для оцинкованной стали группы ХШ высшей категории качества величина относительного удлинения должна быть на 1 ед. больше норм таблице 2, а глубина сферической лунки — на 0,2 мм больше норм таблице 3.

Оцинкованную сталь группы ХШ изготовляют с величиной зерна феррита баллов 7, 8, 9, 10 по ГОСТ 5639-82 для категорий вытяжки ВГ и не ниже балла 6 для категории вытяжки Г.

Для оцинкованной стали категории вытяжки ВГ допускается неравномерность зерна в пределах двух смежных номеров, для листов категории Г — в пределах трех смежных номеров.

Для оцинкованной стали группы ХШ категории вытяжки ВГ допускается наличие структурно-свободного цементита в пределах баллов 0, 1, 2 и 4 шкалы 1 по ГОСТ 5640-68. Для категорий вытяжки Г и Н наличие структурно-свободного цементита не нормируется.

Полный текст ГОСТ 14918-1980 в прикрепленном pdf-файле

ГОСТ на сталь листовую оцинкованную

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАЛЬ ТОНКОЛИСТОВАЯ ОЦИНКОВАННАЯ С НЕПРЕРЫВНЫХ ЛИНИЙ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТАМ

РАЗРАБОТАН Министерством черной металлургии СССР

ИСПОЛНИТЕЛИ:

В. И. Довгопол, Б. Н. Папулов, В. М. Кукушкин, А. А. Тарасова

ВНЕСЕН Министерством черной металлургии СССР

Член Коллегии В. В. Лемницкий

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 31 марта 1980 г. № 1465

Переиздание (октябрь 1987 г.) с измененнями № 1, 2, утвержденными в сентябре 1981 г., июне 1986 г. (ИУС 11-81, 9-86)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА СССР

СТАЛЬ ТОНКОЛИСТОВАЯ ОЦИНКОВАННАЯ ГОСТ 14918-80

С НЕПРЕРЫВНЫХ ЛИНИЙ

Технические условия

Continiously galvanized sheet steel Взамен ГОСТ 14918-69

Постановлением Государственного комитета СССР по стандартам от 31 марта 1980 г. № 1465 срок действия установлен с 01.07.1981 г.до 01.07.1986 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на листовую и рулонную холоднокатаную сталь, оцинкованную горячим способом в агрегатах непрерывного цинкования, предназначенную для холодного профилирования, под окраску, изготовления штампованных деталей, посуды, тары и других металлических изделий.

1. КЛАССИФИКАЦИЯ

1.1. Сталь тонколистовая оцинкованная (ОЦ) подразделяется:

по назначению на группы

для холодной штамповки — XШ,

для холодного профилирования — XП,

под окраску — ПК,

общего назначения — ОН;

по способности к вытяжке (сталь группы ХШ) на категории

нормальной вытяжки — Н,

глубокой вытяжки — Г,

весьма глубокой вытяжки — ВГ;

по равномерности толщины цинкового покрытия

с нормальной разнотолщинностью — НР,

с уменьшенной разнотолщинностью — УР.

1.2. По согласованию потребителя с изготовителем оцинкованная сталь может изготовляться:

с узором кристаллизации — КР,

без узора кристаллизации — МТ.

1.3. В зависимости от толщины покрытия оцинкованная сталь делит­ся на 3 класса в соответствии с указанным в табл. 1.

Масса 1 м 2 слоя покрытия, нанесенного с двух сторон, г

Толщина покрытия, мкм

Св. 570 до 855 включ.

Св. 40 до 60 включ.

Св. 258 до 570 включ.

Св. 18 до 40 включ.

От 142,5 до 258 включ.

Св. 10 до 18 включ.

При изготовлении стали с дифференцированным покрытием толщина его на одной стороне листа должна соответствовать 2-му классу, а на другой стороне — классу П (для листов) или классу 1.

2. СОРТАМЕНТ

2.1. Оцинкованную сталь изготовляют шириной от 710 до 1500 мм включительно, толщиной от 0,5 до 3,0 мм включительно.

2.2. Размеры, предельные отклонения и другие требования к сортаменту должны соответствовать требованиям ГОСТ 19904-74.

Оцинкованную сталь, которой в установленном порядке присвоен государственный Знак качества, изготовляют:

с серповидностью рулонной стали не более 6 мм на 3 м длины;

с плоскостностью ПВ и ПУ и допускаемыми отклонениями толщины по нормам повышенной точностью прокатки;

с телескопичностью рулонов при ширине стали до 1000 мм не более 30 мм.

Примеры условных обозначений

Оцинкованная сталь толщиной 0,8, шириной 1000, длиной 2000 мм, нормальной точности прокатки Б, нормальной плоскотности ПН, с необрезной кромкой НО группы ОН, с узором кристаллизации КР, первого класса цинкового покрытия по ГОСТ 14918-80:

Оцинкованная рулонная сталь толщиной 1,2, шириной 1000 мм, повышенной точности прокатки А, с обрезной кромкой О, марки 08кп, весьма глубокой вытяжки ВГ, без узора кристаллизации МТ, с уменьшенной разнотолщинностью УР, второго класса покрытия по ГОСТ 14918-80:

Оцинкованная рулонная сталь с дифференцированным покрытием толщиной 0,5, шириной 710 мм, повышенной точности прокатки А, высокой плоскостными ПВ, с обрезной кромкой О, марки БСт3кп, под окраску ПК, без узора кристаллизации МТ с уменьшенной разнотолщинностью УР, с покрытием на одной стороне первого, а на другой второго класса по ГОСТ 14918-80:

Примечание. Категория стали ХШ в заказе не указывается, а в условных обозначениях проставляется индекс способности к вытяжке (Н, Г или ВГ).

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Оцинкованная сталь должна изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.

3.2. Оцинкованную сталь изготовляют из углеродистой холодно­катаной рулонной стали с качеством поверхности по ГОСТ 16523-70. Марки стали должны соответствовать приведенным в табл. 1а.

Марка холоднокатаной стали для изготовления оцинкованной стали

первой категории качества

высшей категории качества

Марки стали с химическим составом по ГОСТ 9045-80, ГОСТ 1050-74 и ГОСТ 380-71

Марки стали с химическим составом по ГОСТ 9045-80, а также ГОСТ 1050-74 с содержанием серы не более 0,035% и фосфора — не более 0,20% и ГОСТ 380-71 с массовой долей серы не более 0,035% и фосфора — не более 0,025%.

08пс, 08кп, 08Ю по ГОСТ 9045-80

08пс, 08кп, 10кп по ГОСТ 1050-74

08пс, 08кп, 08Ю по ГОСТ 9045-80

08пс, 08кп, 10кп по ГОСТ 1050-74 с массовой долей серы не более 0,030% и фосфора — не более 0,020%.

08пс по ГОСТ 9045-80

08, 08пс по ГОСТ 1050-74

БСт0, БСт1, БСт2, БСт3 всех степеней раскисления по ГОСТ 380-71

08пс по ГОСТ 9045-80

08, 08пс по ГОСТ 1050-74

БСт0, БСт1, БСт2, БСт3 всех степеней раскисления по ГОСТ 380-71 с массовой долей серы не более 0,04% и фосфора — не более 0,035%.

Марки стали с химическим составом по ГОСТ 9045-80, ГОСТ 1050-74 и ГОСТ 380-71

Марки стали с химическим составом по ГОСТ 9045-80, ГОСТ 1050-74 и ГОСТ 380-71 с массовой долей серы не более 0,045% и фосфора — не более 0,040%.

3.3. Для цинкования применяют цинк марок Ц0 и Ц1 по ГОСТ 3640-79 с добавлением в ванну алюминия, свинца и других металлов. Допускается легирование свинцом за счет введения цинка марки Ц2.

3.4. Поверность оцинкованной стали должна быть чистой, со сплошным покрытием.

3.4.1.Не допускаются нарушения сплошности покрытия в виде растрескивания на мелких наплывах, расположенных на дефектах стальной основы, классификация и размеры которых предусмотрены ГОСТ 16523-70

3.4.2. На листах и полосах с необрезной кромкой не допускаются рванины кромок глубиной, превышающие предельные отклонения по ширине.

3.5. Для оцинкованной стали групп ХШ и ХП допускаются мелкие наплывы (натеки, наслоения), крупинки и неравномерная кристаллизация цинка, следы от перегибов полосы и регулирующих роликов, местная шероховатость покрытия (сыпь), легкие царапины и потертость, не нарушающие сплошность цинкового покрытия, светлые и матовые пятна, неравномерность окраски пассивной пленки.

3.6. Для оцинкованной стали группы ПК допускаются темные точки и дорожка (следы) от деформированных мелких наплывов (натеки, наслоения), крупинок и местной шероховатости покрытия (сыпь), матовый и размытый узор кристаллизации цинка, следы от перегибов полосы, легкие царапины и потертость, не нарушающие сплошность цинкового покрытия, светлые и матовые пятна, неравномерная окраска пассивной пленки.

3.7. По ттребованию потребителя пассивная пленка должна иметь равномерную окраску.

3.8. Уменьшенная разнотолщинность цинкового покрытия УР должна быть для класса П — не более 16, для класса 1 — не более 10, для класса 2 — не более 4 мкм. Оцинкованная сталь нормальной разнотолщности НР должна иметь толщину покрытия в пределах, уазанных в табл.1.

Оцинкованную сталь высшей категории качества изготовляют с разнотолщинностью цинкового покрытия для стали групп ХШ, ХП и ПК класса П — не более 12, класса 1 — не более 8 и класса 2 — не более 3 мкм.

3.9. В месте изгиба оцинкованной стали толщиной до 1,0 мм включительно при испытании на прочность сцепления покрытия с основным металлом при изгибе на 180 ° не должно быть отслоений цинкового покрытия, обнажающего стальную поверхность. Допускаются сетка мелких трещин по всей длине изгиба и отслоения покрытия на расстоянии до 6 мм от краев образца.

3.10. Механические оцинкованной стали должны соответствовать нормам, указанным в табл. 1б.

3.10.1. глубина сферической лунки оцинкованной стали группы ХШ должна соответствовать нормам, приведенным в табл. 1б.

3.10.2. Для оцинкованной стали группы ХШ высшей категории качества величина относительного удлинения должна быть на 1 ед. больше норм табл. 1б, а глубина сферической лунки — на 0,2 мм больше норм табл. 1в.

Относительное удлинение s₄, %, не менее, при L₀₌80 мм для стали толщиной, мм
