ГОСТ 3070 88 канаты стальные технические условия

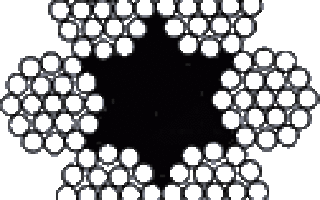

Канат ГОСТ 3070-88 двойной свивки типа ТК конструкции 6х19(1+6+12)+1 о.с.

В нем применяется органический сердечник, обычно это полипропилен или пенька.

Сфера применения — подъем и транспортировка различных грузов (т.е. используются как грузовые канаты или канаты для крана).

Примеры условной маркировки стальных канатов по ГОСТ 3070-88:

Канат 4,2-Г-ВК-Ж-Н-Р-Т-2060 ГОСТ 3070-88 — стальной трос двойной свивки, номинальный диаметр 4,2 мм., грузового назначения, марки ВК, оцинкованный по группе «Ж» (для жестких условий работы), нераскручивающийся, рихтованный, повышенной точности изготовления, маркировочная группа разрывного усилия — 2060 Н/кв.мм.

Канат 4,5-Г-I-Н-Р-2160 ГОСТ 3070-88 — стальной канат двойной свивки типа ТК, номинальный диаметр 4,5 мм., грузового назначения, марки I, нераскручивающийся, рихтованный, маркировочная группа разрывного усилия 2160 Н/кв.мм.

Характеристики приведены в таблице:

Диаметр, мм			Расчетная площадь сечения всех проволок в канате, мм 2	Ориентиров масса 1000 м смазанного каната, кг	Маркированная группа, Н/мм 2 (кгс/мм 2 )
каната	проволоки				1570(160)		1670(170)		1770(180)		1860(190)		1960(200)		2060(210)			2160(220)
	центральной	в слоях			Расчетное разрывное усилие, Н, не менее
	6 проволок	108 проволок			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате		каната в целом
3,3	0,22	0,20	3,62	35,5	—	—	—	—	6385	5490	6740	5795	7095	6100	7445	6400	7800		6705
3,6	0,24	0,22	4,38	42,9	—	—	—	—	7725	6640	8155	7010	8580	7375	9010	7745	9440		8115
3,9	0,26	0,24	5,20	51,0	—	—	—	—	9170	7885	9680	8320	10150	8725	10700	9200	11200		9630
4,2	0,28	0,26	6,10	59,8	—	—	—	—	10750	9245	11350	9760	11950	10250	12550	10750	13150		11300
4,5	0,30	0,28	7,07	69,3	—	—	—	—	12450	10700	13150	11300	13850	11900	14550	12500	15200		13050
4,8	0,32	0,30	8,12	79,6	12700	10900	13500	11600	14300	12250	15100	12950	15900	13650	16700	14350	17500		15050
5,5	0,36	0,34	10,42	102,6	16300	14000	17350	14900	18350	15750	19400	16650	20400	17500	21400	18400	22450		19300
5,8	0,38	0,36	11,67	114,5	18250	15650	19400	16650	20550	17650	21700	18650	22850	19650	24001	20600	25150		21600
6,5	0,45	0,40	14,53	142,5	22750	19550	24200	20800	25600	22000	27060	23250	28450	24450	29900	25700	31300		26900
8,1	0,55	0,50	22,64	222,0	35450	30450	37700	32400	39900	34300	42150	36200	44350	38100	46550	40000	—		—
9,7	0,65	0,60	32,52	319,0	50950	43800	54150	46550	57350	49300	60550	52050	63700	54750	66900	57500	—		—
13,0	0,85	0,80	57,70	565,5	90450	77750	96100	82600	101500	87250	107400	92350	113000	97150	—	—	—		—

Отгружается на деревянных барабанах длиной от 500 до 5000 п.м.

Цены на данную продукцию вы можете узнать у наших менеджеров.

ГОСТ 3070-88* «Канат стальной двойной свивки типа ТК конструкции 6х19(1+6+12)+1 о.с. Сортамент»

Стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с органическим сердечником. Стандарт не распространяется на канаты, применяемые на кранах грузоподъемных.

Обозначение:	ГОСТ 3070-88*
Название рус.:	Канат стальной двойной свивки типа ТК конструкции 6х19(1+6+12)+1 о.с. Сортамент
Статус:	действующий
Заменяет собой:	ГОСТ 3070-74
Дата актуализации текста:	01.10.2008
Дата добавления в базу:	01.02.2009
Дата введения в действие:	01.07.1990
Утвержден:	Госстандарт СССР (09.09.1988)
Опубликован:	ИПК Издательство стандартов № 1996 ИПК Издательство стандартов № 2002

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

КАНАТЫ СТАЛЬНЫЕ
СОРТАМЕНТ

КАНАТ ДВОЙНОЙ СВИВКИ
ТИПА ТК КОНСТРУКЦИИ
6 ´ 19(1+6+12)+1 о.с.

ГОСТ 3070-88

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР

КАНАТ ДВОЙНОЙ СВИВКИ
ТИПА ТК КОНСТРУКЦИИ
6 ´ 19(1+6+12)+1 о.с.

Two lay steel r оре type ТК construction
6 ´ 19(1+6+12)+1 о . с .
Dimensions

ГОСТ
3070-88*

Взамен
ГОСТ 3070-74

Утверждени введен в действие Постановлением Государственного комитета СССР по стандартамот 09.09.88 № 3132

Срок действия с 01.07.90

Ограничениесрока действия снято по решению Межгосударственного Совета по стандартизации,метрологии и сертификации (ИУС 2-92)

1. Настоящий стандартраспространяется на стальные двойной свивки канаты с точечным касанием проволокв прядях типа ТК с органическим сердечником.

Стандарт не распространяетсяна канаты, применяемые на кранах грузоподъемных.

2. Канаты подразделяются:

по механическим свойствам:

Расчетная площадь сечения всех проволок в канате, мм 2

Ориентировочная масса 1000 м смазанного каната, кг

Маркированная группа, Н/мм 2 (кгс/мм 2 )

Расчетное разрывное усилие, Н, не менее

суммарное всех проволок в канате

1. Канаты, разрывное усилие которых приведено слева от жирной линии,изготовляют из проволоки без покрытия и оцинкованной. При этом канат изоцинкованной проволоки группы Ж диаметром 13,0 мм маркировочной группы 1960Н/мм (200 кгс/мм 2 ) изготовляют по согласованию изготовителя спотребителем.

Канаты, разрывное усилие которых указаносправа от жирной линии, изготовляют из проволоки без покрытия, по согласованиюизготовителя c потребителем канаты изготовляют из оцинкованной проволоки.

2. Диаметры канатов более 10 мм округлены доцелых чисел или до 0,5 мм.

3. Диаметр каната рассчитан с учетомобеспечения зазора между прядями.

(Измененнаяредакция, Изм. № 1).

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки взависимости от поверхностной плотности цинка: С, Ж;

по направлению свивки каната:

по сочетанию направлений свивки элементов каната:

по способу свивки:

по точности изготовления:

по степени уравновешенности:

Примеры условных обозначений

Канат диаметром 13,0мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовойсвивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочнойгруппы 1770 Н/мм 2 (180 кгс/мм 2 ):

Канат 13-Г-1-Л-Н-1770ГОСТ 3070-88

Канат диаметром 6,5 мм,грузового назначения, марки В, оцинкованный по группе С, правой крестовойсвивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочнойгруппы 1860 Н/мм 2 (190 кгс/мм 2 ):

Канат 6,5-Г-В-С-Н-Т-1860ГОСТ 3070-88

(Измененная редакция, Изм. №1).

3. Диаметр каната и основныепараметры его должны соответствовать указанным в таблице.

4. Технические требования,правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение- по ГОСТ 3241-91.

Канат ГОСТ 3070-88

Канат двойной свивки типа ТК ГОСТ 3070-88

Стальной канат двойной свивки типа ТК с конструкцией 6х19(1+6+12)+1 о.с. ГОСТ 3070-88.

Тип сердечника — органический (пенька или полипропилен).

Применение: как грузовые канаты, канаты для крана при подъеме и перемещении различных грузов.

Поставляется на деревянных барабанах длиной от 300 до 5000 п.м.

Условная маркировка (примеры):

Канат 5,8-ГЛ-В-Н-Р-Т-2060 ГОСТ 3070-88 — канат двойной свивки типа ТК, диаметр 5,8 мм., грузолюдской (ГЛ), марки В, нераскручивающийся (Н), рихтованный (Р), повышенной точности (Т), маркировочная группа разрывного усилия — 2060 Н/кв.мм.

Канат 3,3-Г-ВК-С-Н-Р-Т-1670 ГОСТ 3070-88 — канат диаметром 3,3 мм., грузовой (Г), марки ВК, оцинкованный по группе «С» (для средних погодных условий эксплуатации), нераскручивающийся (Н), рихтованный (Р), повышенной точности изготовления (Т), маркировочная группа разрывного усилия — 1670 Н/кв.мм.

Параметры каната указаны в таблице:

Диаметр, мм			Расчетная площадь сечения всех проволок в канате, мм 2	Ориентиров масса 1000 м смазанного каната, кг	Маркированная группа, Н/мм 2 (кгс/мм 2 )
каната	проволоки				1570(160)		1670(170)		1770(180)		1860(190)		1960(200)		2060(210)			2160(220)
	центральной	в слоях			Расчетное разрывное усилие, Н, не менее
	6 проволок	108 проволок			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате		каната в целом
3,3	0,22	0,20	3,62	35,5	—	—	—	—	6385	5490	6740	5795	7095	6100	7445	6400	7800		6705
3,6	0,24	0,22	4,38	42,9	—	—	—	—	7725	6640	8155	7010	8580	7375	9010	7745	9440		8115
3,9	0,26	0,24	5,20	51,0	—	—	—	—	9170	7885	9680	8320	10150	8725	10700	9200	11200		9630
4,2	0,28	0,26	6,10	59,8	—	—	—	—	10750	9245	11350	9760	11950	10250	12550	10750	13150		11300
4,5	0,30	0,28	7,07	69,3	—	—	—	—	12450	10700	13150	11300	13850	11900	14550	12500	15200		13050
4,8	0,32	0,30	8,12	79,6	12700	10900	13500	11600	14300	12250	15100	12950	15900	13650	16700	14350	17500		15050
5,5	0,36	0,34	10,42	102,6	16300	14000	17350	14900	18350	15750	19400	16650	20400	17500	21400	18400	22450		19300
5,8	0,38	0,36	11,67	114,5	18250	15650	19400	16650	20550	17650	21700	18650	22850	19650	24001	20600	25150		21600
6,5	0,45	0,40	14,53	142,5	22750	19550	24200	20800	25600	22000	27060	23250	28450	24450	29900	25700	31300		26900
8,1	0,55	0,50	22,64	222,0	35450	30450	37700	32400	39900	34300	42150	36200	44350	38100	46550	40000	—		—
9,7	0,65	0,60	32,52	319,0	50950	43800	54150	46550	57350	49300	60550	52050	63700	54750	66900	57500	—		—
13,0	0,85	0,80	57,70	565,5	90450	77750	96100	82600	101500	87250	107400	92350	113000	97150	—	—	—		—

Материалом для изготовления служит черная или оцинкованная проволока ГОСТ 7372.

По согласованию с заказчиком возможна рубка тросов на куски от 100 п.м.

Канат двойной свивки типа ТК ГОСТ 3070-88

Канат двойной свивки типа ТК ГОСТ 3070-88 – стальной канат двойной свивки типа ТК конструкции 6х19(1+6+12)+1 о.с.

Two lay steel rоре type ТК construction6х19(1+6+12)+1 о.с.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 09.09.88 № 3132

Срок действия с 01.07.90

Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-92)

1. ГОСТ 3070-88 распространяется на стальной канат двойной свивки типа ТК с точечным касанием проволок в прядях с органическим сердечником.

Стандарт не распространяется на канаты, применяемые на кранах грузоподъемных.

2. Канат ГОСТ 3070-88 подразделяется:
по назначению: грузовые — Г;
по механическим свойствам: марка ВК, марка В, марка 1;

(Измененная редакция, Изм. № 1).

по виду покрытия поверхности проволок в канате: из проволоки без покрытия, из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;
по направлению свивки каната: правой, левой — Л;
по сочетанию направлений свивки элементов каната: крестовой;
по способу свивки: раскручивающиеся, нераскручивающиеся — Н;
по точности изготовления: нормальной, повышенной — Т;
по степени уравновешенности: рихтованные — Р, нерихтованные.

Примеры условных обозначений

Канат ГОСТ 3070-88 диаметром13,0 мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1770 Н/мм 2 (180 кгс/мм 2 ):

Канат 13-Г-1-Л-Н-1770 ГОСТ 3070-88

Канат ГОСТ 3070-88 диаметром 6,5 мм, грузового назначения, марки В, канат оцинкованный по группе С, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1860 Н/мм 2 (190 кгс/мм 2 ):

Канат 6,5-Г-В-С-Н-Т-1860 ГОСТ 3070-88

(Измененная редакция, Изм. № 1).

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 3241.

Диаметр, мм			Расчетная площадь сечения всех проволок в канате, мм2	Ориентиров масса 1000 м смазанного каната, кг	Маркированная группа, Н/мм2 (кгс/мм2)
каната	проволоки				1570(160)		1670(170)		1770(180)		1860(190)
	центральной	в слоях			Расчетное разрывное усилие, Н, не менее
	6 проволок	108 проволок			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
3,3	0,22	0,20	3,62	35,5	—	—	—	—	6385	5490	6740	5795
3,6	0,24	0,22	4,38	42,9	—	—	—	—	7725	6640	8155	7010
3,9	0,26	0,24	5,20	51,0	—	—	—	—	9170	7885	9680	8320
4,2	0,28	0,26	6,10	59,8	—	—	—	—	10750	9245	11350	9760
4,5	0,30	0,28	7,07	69,3	—	—	—	—	12450	10700	13150	11300
4,8	0,32	0,30	8,12	79,6	12700	10900	13500	11600	14300	12250	15100	12950
5,5	0,36	0,34	10,42	102,6	16300	14000	17350	14900	18350	15750	19400	16650
5,8	0,38	0,36	11,67	114,5	18250	15650	19400	16650	20550	17650	21700	18650
6,5	0,45	0,40	14,53	142,5	22750	19550	24200	20800	25600	22000	27060	23250
8,1	0,55	0,50	22,64	222,0	35450	30450	37700	32400	39900	34300	42150	36200
9,7	0,65	0,60	32,52	319,0	50950	43800	54150	46550	57350	49300	60550	52050
13,0	0,85	0,80	57,70	565,5	90450	77750	96100	82600	101500	87250	107400	92350

Продолжение

Диаметр, мм			Расчетная площадь сечения всех проволок в канате, мм2	Ориентиров масса 1000 м смазанного каната, кг	Маркированная группа, Н/мм2 (кгс/мм2)
каната	проволоки				1960(200)		2060(210)		2160(220)
	центральной	в слоях			Расчетное разрывное усилие, Н, не менее
	6 проволок	108 проволок			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
3,3	0,22	0,20	3,62	35,5	7095	6100	7445	6400	7800	6705
3,6	0,24	0,22	4,38	42,9	8580	7375	9010	7745	9440	8115
3,9	0,26	0,24	5,20	51,0	10150	8725	10700	9200	11200	9630
4,2	0,28	0,26	6,10	59,8	11950	10250	12550	10750	13150	11300
4,5	0,30	0,28	7,07	69,3	13850	11900	14550	12500	15200	13050
4,8	0,32	0,30	8,12	79,6	15900	13650	16700	14350	17500	15050
5,5	0,36	0,34	10,42	102,6	20400	17500	21400	18400	22450	19300
5,8	0,38	0,36	11,67	114,5	22850	19650	24001	20600	25150	21600
6,5	0,45	0,40	14,53	142,5	28450	24450	29900	25700	31300	26900
8,1	0,55	0,50	22,64	222,0	44350	38100	46550	40000	—	—
9,7	0,65	0,60	32,52	319,0	63700	54750	66900	57500	—	—
13,0	0,85	0,80	57,70	565,5	113000	97150	—	—	—	—

1. Трос ГОСТ 3070, разрывное усилие которого приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. При этом трос ГОСТ 3070 из оцинкованной проволоки группы Ж диаметром 13,0 мм маркировочной группы 1960 Н/мм (200 кгс/мм 2 ) изготовляют по согласованию изготовителя с потребителем.

Трос ГОСТ 3070, разрывное усилие которого указано справа от жирной линии, изготовляют из проволоки без покрытия, по согласованию изготовителя c потребителем тросы изготовляют из оцинкованной проволоки.

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

3. Диаметр каната рассчитан с учетом обеспечения зазора между прядями.

Одно из основных назначений стальных канатов ГОСТ 3070 — подъем и транспортировка грузов. Эти технологические операции в том или ином виде используются во многих отраслях промышленности. Выполнение грузоподъемных операций, каким бы не был характер груза, связано с использованием специальных технических устройств и приспособлений, одними из которых являются стальные канаты и тросы из различных видов стали, например: канат ГОСТ 3062, трос ГОСТ 3070, канат стальной ГОСТ 14954. Грузовые канаты в соответствии со стандартом имеют индекс Г.

Также мы поставляем:

ГОСТ 3081-80 распространяется на стальной канат ЛК-О двойной свивки с линейным касанием проволок в прядях с металлическим сердечником МС конструкции 6х19(1+9+9)+7х7(1+6). Одно из основных назначений стальных грузовых канатов двойной свивки по ГОСТ 3081-80 — подъем и транспортировка грузов, что определяет их широкое применение во многих отраслях промышленности.

Канаты типа ТК применяются в качестве канатов общего назначения (кроме грузоподъемных кранов) для напряженных условий эксплуатации, где знакопеременные изгибы и пульсирующие нагрузки незначительны или полностью отсутствуют. Канаты изготавливаются из проволоки без покрытия и оцинкованной.

ГОСТ 7676-73 распространяется на канаты стальные закрытые несущие с двумя слоями клиновидной и одним слоем зетобразной проволоки и сердечниками из круглых проволок с точечным касанием типа ТК конструкций 1+6+12, 1+6+12+18 и 1+6+12+18+24. Обычно применяется на подвесных канатных дорогах и кабель-кранах.

Мы наработали огромный опыт в организации поставок метизной продукции любой сложности и комплектации. Наша компания поставляет продукцию во все регионы России, включая Москву и Московскую область, Санкт-Петербург и Ленинградскую область, Тулу, Калугу, Брянск, Липецк, Курск, Белгород, Воронеж, Ростов, Рязань и другие.

Собственное производство проволоки вязальной

Производство проволоки вязальной является приоритетным направлением производственной деятельности нашей компании. Производство организовано на современном немецком оборудовании и включает ряд последовательных операций: термообработка, волочение и другие, при осуществлении которых происходит уменьшение сечения заготовки и достигаются необходимые свойства проволоки. Вязальная проволока используется практически во всех отраслях промышленности, в строительстве, коммунальном хозяйстве и в быту.

Канат стальной трос ГОСТ 3070-80

ГОСТ 3070-80 – это норматив для каната стального со следующими параметрами и характеристиками:

Конструкционные особенности и применение:
Конструкция каната ГОСТ 3070-80 представляет собой : 6х19 (1+6+12)+1о.с.
Сердечник – органический.
Данный трос может производится из светлой и оцинкованной проволоки.
Узнать ориентировочную массу (вес) в кг 1000м смазанного каната. А также суммарное разрывное усилие всех проволок, можно в нашем специализированном разделе Справочник

Канат стальной ГОСТ 3070-80 применяется для кранов в качестве канатов тельферов. Также данный стальной трос используется для оснастки тралов. Широкое применение канат ГОСТ 3070-80 получил в качестве строп для такелажа и для обустройства ограждений и лесосплавных креплений.

Купить этот и другие виды стальных тросов можно из наличия в городах: Москва, Орел, Курск, Тула, Белгород, Воронеж, Сочи! Поставка производится как целым барабаном, так и отмотом нужной длины.

Наименование	Цена	Ед.изм
3,3 мм канат стальной ГОСТ 3070-88 оцинкованный (С) смазка (А)	72.72 р. RUB	пог.м
3,9 мм канат стальной ГОСТ 3070-88 оцинкованный (С) смазка (А)	78.31 р. RUB	пог.м
4,8 мм канат стальной ГОСТ 3070-88 оцинкованный (С) смазка (А)	79.50 р. RUB	пог.м
4,8 мм канат стальной ГОСТ 3070-88 оцинкованный (С) смазка (А).	79.50 р. RUB	пог.м
6,5 мм канат стальной ГОСТ 3070-88	77.07 р. RUB	пог.м
6,5 мм канат стальной ГОСТ 3070-88 оцинкованный (С) смазка (А)	100.15 р. RUB	пог.м
6,5 мм канат стальной ГОСТ 3070-88 оцинкованный (С) смазка (А1)	100.15 р. RUB	пог.м
