Все железобетонные конструкции нуждаются в армировании. Это связано с физико-механическими свойствами бетона. Он хорошо выдерживает сжимающие нагрузки и плохо работает на растяжение. Для усиления сжатых зон и сопротивления растяжению в монолитных работах применяют стальные арматурные стержни различных марок.

Классификация арматуры

Арматуру можно классифицировать по следующим основным признакам:

• По технологии производства различают горячекатаную (стержневую) и холоднокатаную (проволочную). Причем стержневая в зависимости от диаметра может поставляться как в прутках, так и бухтах.
• По способу упрочнения она подвергается термической обработке или волочению.
• По форме профиля подразделяется на рифленую (периодического профиля) и гладкую. Рельеф улучшает сцепление с бетоном поэтому данный прокат используется для рабочей арматуры, то есть воспринимающей нагрузку. Гладкая чаще всего служит соединительным элементом.
• По способу использования во время проведения монолитных работ выделяют ненапряженную, напрягаемую и предварительно растянутую.

Маркировка

В строительстве чаще всего используют стержневую горячекатаную арматуру, которую в зависимости от механических свойств подразделяют на шесть классов: A-I, А-II, A-III, A-IV, A-V, A-VI. Каждому классу соответствует своя марка стали. Ниже приведена таблица, позволяющая определить класс прочности арматуры.

Класс арматуры по ГОСТу

Предел текучести, МПа

Удлинение после разрыва. %

Сопротивление разрыву МПа

Ст3кп, Ст3сп, Ст3пс

Ст5сп, Ст5 пс, 18Г2С

A-III (А400, А500С)

335 ГС, 25Г2С, 32Г2Зпс

Для железобетонных работ чаще всего используется арматура класса А1 (А240) и А3 (А400) – гладкая и рифленая соответственно. Рифленая в свою очередь подразделяется на А400 и А500С. Разница между ними в марке стали:

• А400 производится из стали 25Г2С и 35ГС и используется в напрягаемых конструкция.
• А500С класс арматуры который является свариваемым, что обозначает аббревиатура «С». Она может применяться в напрягаемых и не напрягаемых конструкциях. Очень сегодня распространена, так как позволяет варить арматурные сетки прямо на объекте строительства.
• А240 служит для монтажных и распределительных целей. Чаще всего она укладывается в виде поперечных стержней и служит для удержания рабочей арматуры в заданном положении.

Какой класс арматуры А1 или А3 выбрать для проекта зависит от типа нагрузки и местоположения в конструкции. Подбор диаметра и схемы армирования осуществляется согласно СП 52-101-2003.

Изделия диаметром свыше 10 мм поставляются в прутках длинной от 6 до 18 м, меньшего – в бухтах, так называемая катанка, ее выпрямляют непосредственно на месте применения.

Область применения

Арматура чаще всего используется в строительстве для усиления, предотвращения растяжений и трещин в железобетонных конструкциях. В зависимости от характера воспринимаемых нагрузок ее располагают в поперечном или продольном положении. Поперечная усиливает конструкцию при горизонтальных напряжениях, продольная – вертикальных и предотвращения кручения. Кроме рабочих используют распределительные стержни и хомуты. Монтажная арматура выполняет вспомогательную функцию и используется для упрощения процесса сборки конструкций.

Рассмотрим более подробно основные сферы использования арматуры:

• В создании каркаса здания.
• Для фундамента подходит марка арматуры не ниже АIII.
• Укрепление и капитальный ремонт несущих конструкций.
• Усиление кладки.
• Устройство полов, колонн, перекрытий.
• В панельном домостроении.
• В монолитных работах.
• Устройство декоративных каркасов.
• Производство мебели в стиле лофт.
• Монтаж закладных деталей

Сегодня обозначения классов прочности арматуры железобетонных конструкций указываются в соответствии с EN исходя из ее прочностных свойств. До 1993 г маркировка велась по ГОСТ 5781-93 и ГОСТ 100884-94, а также по СТО АСЧМ 7-93.

Какие классы и марки арматуры бывают, их классификация и маркировка

Без арматуры сегодня не обходится ни один крупный строительный объект, на котором используется бетон. Ведь последний, несмотря на высокую прочность, легко повреждается при работе на изгиб и растяжение. Благодаря металлическим прутам этот недостаток устраняется, и набравший достаточную прочность материал способен выдерживать значительные нагрузки всех типов без вреда для себя. Но для каждого строительного объекта подходящим выбором станут разные материалы и, соответственно, разный класс арматуры. В одном случае стоит отдать предпочтение тонкой арматуре одной марки стали, способной без вреда для себя годами работать в агрессивной окружающей среде. А в другом понадобится толстая арматура из другой марки стали. Расскажем об этом.

Зачем используются классы арматуры?

Сегодня изготавливаются металлические пруты, различающиеся между собой по ряду факторов. Чтобы отобразить характеристики материала, являющиеся важнейшими при выборе для конкретного строительного объекта, была разработана специальная классификация арматуры. Опытному строителю или проектировщику достаточно взглянуть на марку материала, чтобы точно узнать всю необходимую информацию:

• метод изготовления;
• класс;
• диаметр;
• особые свойства.

Точно также, выполняя работы по проектированию или строительству, профессионал может легко представить все нагрузки, какие должен будет выдерживать материал и точно назвать класса арматуры, которые понадобятся для конкретного объекта. Начнем расшифровку с самого начала.

Как изготавливается арматура?

В первую очередь в маркировке арматуры упоминается метод изготовления. Например, в марке А240 литера “А” обозначает, что материал является горячекатаным или же холоднокатаным.

Ещё одна литера – “Ат”. Она обозначает, что вы имеете дело с термоупрочненной арматурой. Её стоимость выше, так как в производстве она сложнее. Сначала прут разогревается до температуры в 1000 градусов по Цельсию, после чего за считанные секунды охлаждается до +500 градусов. Благодаря этому прут обладает куда большей прочностью. Поэтому он находит применение в разных сферах, начиная от строительства, когда на железобетон приходится большая нагрузка, и заканчивая машиностроением и изготовлением мебели.

Также в некоторых случаях встречается литера “В”. Она указывает, что арматура является холоднодеформированной. Кроме того, существует литера “К” – канаты. Это уже другая специализация, но чтобы иметь возможность легко и быстро расшифровать класс, эту литеру также будет полезно запомнить.

Основные виды арматуры

Следующим упоминается сам класс арматурной стали. Всего существует шесть классов:

• А240;
• А300;
• А400;
• А600;
• А800;
• А1000.

Кроме того, в некоторых случаях встречается иное обозначение – А1, А2 … А6. Но это обозначение считается устаревшим – оно применялось в Совестком Союзе и именно его использовал действующий на тот момент ГОСТ. Сегодня большинство производителей и покупателей использует иную классификацию сортамента арматуры.

А240 – единственная марка, которая выпускается с гладким сечением. Её диаметр может колебаться от 6 до 40 миллиметров. Простота изготовления снижает стоимость материала, но его нельзя использовать в качестве основного рабочего – только в качестве вспомогательного, например, при изготовлении каркаса. Гладкая поверхность ухудшает сцепление с бетоном, в результате ухудшая свойства железобетона. Временно может сопротивляться растяжению до 380 мегапаскалей.

Все остальные классы имеют периодическое сечение, то есть, на поверхности находятся ребра, улучшающие качество сцепления с бетоном. Для большей наглядности сведем все их характеристики воедино – таблица позволит легко подобрать подходящий материал, а также понять значение маркировки:

Как видите, диаметр может различаться, что позволяет подобрать подходящий материал для каждого конкретного строительного объекта.

Как определить диаметр?

Важнейшим параметром является именно диаметр. От него зависит, какую нагрузку он сможет выдержать, предел тягучести и ряд других. Поэтому при обозначении марки арматуры обязательно указывается её диаметр. Целиком классификация выглядит следующим образом: А200 D30. Именно последнее число, идущее после буквы D или символа Ø показывает толщину прута.

Некоторые дотошные покупатели, выбирая подходящий материал, сверяют его реальную толщину с указанной в паспорте, используя штангенциркуль. Им нередко приходится удивляться серьёзному несоответствию – различие может составлять несколько миллиметров. Однако, стоит учитывать, что при периодическом сечении (то есть, наличии рёбер на пруте) замерить номинальный диаметр невозможно. В узких местах он будет меньше указанного значения, а на ребрах – больше. Поэтому специалисты используют усредненное значение. Его характеристики и указывают в таблицах.

Особые свойства

Также арматуру различают по назначению. В сравнительно редких случаях металлический прут должен иметь ряд свойств, делающих его подходящим для применения. Этого добиваются разными способами – путем добавления специальных примесей в сплав или же особой обработкой. В любом случае, арматура приобретает уникальные характеристики. На наличие особых свойств указывает литера, стоящая в конце кодировки. Обычно встречаются следующие обозначения:

• С – свариваемая. Обычно при сборке из арматуры каркаса использование сварки крайне нежелательно – перегрев снижает прочность, а кроме того, снижает устойчивость перед коррозией. Но существует специальный металл, в состав которого входят добавки, повышающим его возможность противостоять негативным последствиям;
• К – устойчивая перед коррозией. Благодаря специальным добавкам (хром, вольфрам и прочие), арматура способна на протяжении многих лет работать не только в условиях повышенной влажности, но и при контакте с агрессивной средой – щелочной, кислой, обладающей повышенным содержанием кислорода;
• СК – арматура, обладающая обоими вышеперечисленными свойствами. Имеет высокую стоимость, поэтому используется сравнительно редко, только когда обычная не справляется со сложными условиями эксплуатации.

Конечно, на эту продукцию существует специальный ГОСТ, предъявляющий к ней особые требования.

Какая арматура самая популярная?

Опытные специалисты согласятся, что у арматуры А3(А400) есть ряд качеств, делающих её наиболее популярной.

Начать с того, что арматура класса А3 всегда выпускается с рифленой поверхностью, что позволяет использовать её как главный несущий прут в каркасе.

Разные технологии производства позволяют изготовить любые разновидности материала: горячекатаную, холоднокатаную и термически упроченную. Поэтому подобрать именно тот вариант марки стали, которая нужна для выполнения конкретной работы, максимально легко.

Немаловажно, что диапазон диаметров очень велик – выпускаются металлические пруты толщиной от 6 до 40 миллиметров. Так что, использовать их можно как при армировании небольших изделий (ленточный фундамент для гаража или бани), так и при работе с огромными объемами бетона (мосты, тоннели, многоэтажные монолитные здания).

Кроме того, к важным достоинствам материала можно отнести её устойчивость перед высокой влажностью и значительным нагрузкам. Он отличается долговечностью и прочностью.

Возможность загибать пруты под углом до 90 градусов без нагрева упрощает процесс сборки угловых каркасов. Это крайне важно – угловые соединения часто доставляют строителям серьезные проблемы. Загнутая под нужным углом арматура гарантирует надежность и долговечность каркаса даже при серьезных нагрузках.

В настоящее время, при гражданском и промышленном строительстве монолитных сооружений, все больше предпочтения отдают арматуре класса А500С, благодаря её высокой прочности, свойству сваривания и способности выдерживать любые типы нагрузок.

Теперь вы можете легко ориентироваться в разработанной для арматуры классификации, знаете об основных свойствах этого ценного строительного материала, а значит, без особых проблем подберете именно ту продукцию, которая станет лучшим вариантом для конкретного объекта. Не придется переплачивать при покупке материала или жертвовать надежностью возводимой конструкции.

Классификация арматуры: виды, классы и группы

Стальная арматура выполняет в строительство огромное количество задач, иногда даже противоположных, но больше всего она получила востребованность в сооружении железобетонных конструкций. При кажущейся однообразности арматурных стержней они сильно отличаются по конструктивным особенностям, потому что для каждой бетонной конструкции предназначаются свои виды арматуры.

Классификация

В строительстве существует огромное количество операций, где присутствие арматуры обязательно. Все процессы разные, каждому предъявляются свои требования. Поэтому даже профессионалы не всегда могут сказать, где и какая арматура должна использоваться. Поэтому и была проведена классификация арматурных стержней, цель которой – упростить выбор и провести унификацию продукции.

Стальная арматура делится на классы в зависимости от разных параметров.

1. По технологии изготовления она относится к категориям горячекатаной, холоднодеформированной и катаной.
2. По типу профиля: рифленая и гладкая. К первой относятся классы А2, А3, А4 и А5, ко второй А1.
3. По эксплуатационным условиям: напрягаемая и ненапрягаемая. В первом случае сооружения каркаса или армирующей сетки арматуру натягивают, заливают бетоном, а после его высыхания освобождают. Происходит сжатие стали, которая сжимает и бетонную конструкцию.
4. По ориентации в арматурных каркасах она может быть продольной или поперечной. В продольных рядах арматурные стержни класса А1 устанавливать не рекомендуется. И подвергать ее сварке нельзя.

Отдельно в классификации стоит разделение по химическому составу металла (стали). Три позиции:

1. В основе лежит класс прочности. Он разделяется на несколько позиций. Существует разные обозначения типов арматуры, поэтому иногда потребители путаются. К примеру, класс А1, он же АI или А240. Соответственно А2-AII-А300; А3-АIII-А400; А4-АIV-А500; А5-АV-А600 и так далее.
2. Производители выпускают термически упрочненную арматуру, в маркировку которой входит буква «т». Здесь шесть классов. Ат400, Ат500, Ат600, Ат800, Ат1000, Ат1200. Если просто, то в процессе производства арматурных стержней при горячей деформации производят дополнительное быстрое охлаждение, за счет чего увеличиваются прочностные характеристики металла.
3. По степени окисления: СП – спокойная, КП – кипящая, ПС – полуспокойная. В основе разделения лежит технология производства. К примеру, кипящая сталь получила название, потому что в процессе заливки из нее бурно выделяются газы, она кипит. Это самая низкосортная сталь за счет образования внутри большого количества пор от выделяющегося газа. Из трех групп при сооружении арматурных каркасов и сеток лучше выбирать спокойную.

При выборе обращайте внимание на арматурные классы. Они определяют в какую конструкцию какую арматуру надо укладывать. По классам четко проведено разделение основных параметров и характеристик стального профиля. А именно диаметра, предела прочности на разрыв и исходного материала, из которого изделие выпускается. Ниже приведена упрощенная таблица, в которой параметры разбросаны в зависимости от класса арматурных стержней.

Различия классов

В строительной сфере существует такой термин, как монтажная арматура. К этой группе относится класс А1 (старая маркировка, от которой сегодня отходят, применяя А240). Монтажную разновидность можно использовать только в ненагружаемых сооружениях. Устанавливать ее в армирующие каркасы несущих конструкций запрещено. Чаще всего ее и подвергают сварке.

А300 и А400 сегодня используют в несущих конструкциях гражданского и промышленного строительства. Это распространенные типы арматуры, применяемые повсеместно.

И еще один момент, все, что касается классов от 1 до 4, относится к строительной арматуре. Более высокие классы считаются промышленными.

Дополнительная маркировка

Производители в маркировке арматурных стержней указывают буквами дополнительные свойства и качества изделия. К примеру:

• буква «К» обозначает, что прутки были обработаны антикоррозийными составами;
• «С» — свариваемая арматура.

Обозначения ставят после цифрового показателя текучести стали в МПа. Для примера марка А300С – горячекатаная арматура с пределом текучести 300 МПа, которую можно использовать для сварки. Буква «А» обозначает, что стальные прутки относятся к категории горячекатаной. В маркировке холоднодеформированной арматуры ставится буква «В», катаная – буква «К».

Подвергать сварке можно только тип с обозначением «С». В арматурных каркасах, которые будут использованы для несущих конструкций из бетона, применяют стандартный материал. Здесь сварка не используется, а элементы каркаса соединяются вязальной проволокой. Прочность соединения не вызывает сомнения, при этом проволока дает возможность стержням свободно перемещаться относительно друг друга в пределах 1-2 мм. Подвижность элементов каркаса не нагружает стыки в процессе заливки и схватывания бетона.

Форма профиля

У класса А240 профиль в виде гладкого стержня. Остальные имеют рифленую поверхность, в которых рисунок выступов разный. Сегодня производители пускают в основном три рисунка:

1. Кольцевой, выпускаемый по ГОТС 57-81. Это старый советский стандарт, соответственно большинство отечественных производителей выпускают этот тип арматуры.
2. Серповидный. Пришел он с запада, на рынке стержни с таким рисунком присутствуют, даже некоторые отечественные заводы предлагают данный тип арматуры. Сегодня заводы стран СНГ решают задачи вхождения на мировые рынки с учетом требований мировых стандартов. А серповидный профиль – мировой стандарт.
3. Смешанный. Это новый подход к решению задачи, связанной с повышением прочности конструкций из бетона. Используют профиль только для стержней выше А500.

Композитная арматура для бетона

Сегодня главное разделение арматурных стержней производится по материалу, из которого они изготавливаются. Два вида:

• стальная;
• композитная.

Второй вид – современное изделие, которое изготавливается из волокон разного происхождения, заливаемых связующими полимерными составами. Используется три вида волокон: стекловидные, базальтовые и углеродные. Соответственно сама арматура называется стеклопластиковой, базальтопластиковой и углепластиковой.

Стеклопластиковая арматура используется в строительстве чаще. У нее высокая прочность и небольшой удельный вес. Главное преимущество – высокий предел прочности на разрушение. Показатель в 2,5 раза выше, чем у стали. Поэтому равная замена стальной на композитную в зависимости от нагрузок определяется меньшим диаметром: сталь – 6 мм, стеклопластик 3, 57 мм (внутренний диаметр).

Базальтопластиковая и углепластиковая разновидности отличаются повышенной стойкостью к агрессивным средам. Стоят они дороже первого вида, поэтому арматура из стеклянных волокон применяется в строительных операциях чаще. У композитного материала низкая огнестойкость. Пластик начинает плавиться при температуре +160С.

Используют композитные арматурные стержни в сооружении фундаментов и других несущих конструкций редко. Допускается применение, если фундамент из бетона заливается на прочную основу, которая сама сможет выдержать большие нагрузки. Чаще композитные модели используют для армирования кирпичной кладки, в качестве каркаса для бетонных труб и других ненагружаемых изделий, как сетки для обшивки стен и других поверхностей. Основное применение они нашли в цементных стяжках. Их укладывают в виде сетки, связывая элементы вязальной проволокой. По понятным причинам сварке такой материал не подлежит.

Заключение по теме

Виды арматуры, обозначенные выше, это классификация, которая делает удобным точный подбор материала под необходимые требования сооружаемых конструкций или железобетонных изделий. Поэтому важно разобраться в типах и видах арматурных стержней, особенно по чисто внешнему виду. Он дает возможность определить, к какому классу выбираемый материал относится. А внешних различий, как было обозначено выше, много. Здесь не только вид профиля, но даже диаметр прутков. Все остальные параметры можно узнать в сертификате качества, выдаваемого на каждую партию продукции.

Классификация и маркировка арматуры по ГОСТу

В разных видах железобетонных изделий применяются различные виды стальных арматурных прутков. Их состав может меняться в зависимости от задач, под которые отливаются ж/б изделия, и для облегчения работы как проектировщиков, так и непосредственных исполнителей, создана классификация арматуры.

1. Что означает класс арматуры?
2. Маркировка цветом
3. Дополнительные обозначения

Что означает класс арматуры?

Исходя из того, что сама суть железобетона – сочетание арматурного каркаса внутри с бетонной заливкой, изделия разной формы и с разной ложащейся на них нагрузкой должны в качестве армирования использовать и разные по сечению и составу арматурные прутки. Классификация арматуры – путь для унификации и упрощения процессов изготовления железобетона.

Для облегчения ориентирования в видах арматуры существуют таблицы классов, благодаря которым и осуществляется подбор нужного по сечению и состава металла прутка.

Основные параметры, указываемые в таблицах:

• Вес (масса)
• Предел применяемого диаметра
• Нагрузка и сопротивление, которое может выдержать пруток
• Принципиальная возможность встраивания в напряжённые детали конструкции
• Относительное удлинение

Обратите внимание на первую (левую) колонку. В ней приведены старые и новые обозначения. Первое означает ещё советский ГОСТ 5781-75 (который, тем не менее, можно сплошь и рядом встретить в справочниках). Чтобы не быть дезориентированным, нужно знать соответствие старых ГОСТов и обновленных. В скобках указаны числовые и буквенные значения по действующему ГОСТ 34028-2016.

Рассмотрим представленные маркированные образцы более подробно:

• А 240 – гладкопрофильная арматура класса А1, не имеющая по внешнему краю рифлёных зацепов в виде «спирали» или «ёлочки» с продольной гранью. Такой гладкий профиль идёт для изготовления ненапряжённых арматурных сеток в изделия из ж/бетона, не предназначенных для несущих конструкций, либо в качестве хомутов. Сцепление с бетоном у них слабое, прочность низкая.

В основном такую арматуру используют при армировании штукатурки в стенах, когда штукатурный раствор набрасывают кельмой и потом выравнивают предназначенными для этого инструментами, и в при заливке стяжек пола. Кроме того, гладкая арматура может применяться как толстая проволока для связки крупногабаритных металлоконструкций – ибо только такие прутки в роли скрепляемой проволоки могут надёжно зафиксировать каркасы, сделанные из профиля диаметром 40 и более мм.

• А300 и Ас300 арматура 2-го класса. Имеет рифлёный профиль, с диаметром прутка, начинающимся с 10 и заканчивающимся 80 мм. Сцепляемость с бетоном выше. Применение – при возведении малоэтажных домов (с количеством этажей не выше 3-х).
• А400, или AIII – арматура 3-го класса. Самый популярный профиль, который может использоваться в капитальном (в т. ч. и многоэтажном) строительстве и для решения почти всех строительных задач. Имеет уникальное сочетание сопротивления напряжениям и прочности, на поверхности всегда есть рифление. Долговечна, прочна, а по стоимости лишь ненамного превышает стоимость марки а1и а2(А 240 , А 300 и Ас 300). А3 — это горячекатанный профиль с периодической поверхностью.
• А600 Рифлёная арматура 4 класса. Имеет несколько большие характеристики по прочности и сопротивлению напряжениям, чем у А 400, и в составе металла есть легирующие добавки, повышающие долговечность арматурных конструкций внутри железобетона, или другой показатель содержания углерода. Такие стержни в арматурную сетку скрепляются сваркой. А600 в основном идёт в опорные блоки или плиты фундаментов, как более прочная и долговечная.

Арматуры V и VI классов в гражданском строительстве практически не применяются, и идут в основном для строительства больших гидротехнический сооружений, ВВП аэродромов, принимающих крупнотоннажные воздушные судна, дамбы для больших водохранилищ и других стратегических объектов.

Основные типы профилей (кроме класса А 240, гладкого и не нуждающегося в представлении): а) кольцевой; б) серповидный двухсторонний; в) серповидный четырехсторонний

Маркировка цветом

Условные обозначения арматуры могут выделяться также цветом торцов – его наносят на заводе-изготовителе при отгрузке партий потребителям. Для подобных обозначений также есть таблица классификации, в которой маркировка арматуры может быть представлена графой «цвет торца» есть и соответствующая ей и марке стали графа «число поперечных рёбер между маркировочными знаками»:

Как дополнительная графа в таблицах может проставляться и такой параметр, как «испытание на изгиб в холодном состоянии.

Дополнительные обозначения

В арматурной стали могут находиться легирующие или иные добавки, которые добавляют металлу прочность, способность к сварке и другие физические свойства.

• Г – марганец
• Х – хром
• Д – медь
• А – азот
• С – кремний
• Н – никель
• Ф – ванадий
• П – фосфор

Эти обозначения не проставляются, если содержание компонента меньше 0, 3%. Если цифры стоят после букв – это означает, что содержание соответствующего компонента в металле более 1%. На примере арматуры 25Г2С можно узнать, что она содержит марганец в виде легирующей добавки и для её монтажа рекомендуется применять сварку. Изделия из такой арматурной стали имеют 3-й класс прочности, в каркасные конструкции соединяются сваркой.

Маркировка строительной арматуры производится буквами кириллического алфавита и цифрами. Добавление к численному индексу буквы С означает, что конструкция из таких прутков монтируется при помощи сварки. Как, например, прокат класса А500С по ГОСТ Р 52544-2006. И по маркировке арматуры А500С уже видно, какой класс – А I или А III она обозначает. Добавление же к числовой маркировке после класса буквы К означает, что сталь стойкая к коррозии. Повышение такой стойкости обычно обеспечивается добавлением в состав стали цинка, или она оцинковывается снаружи во время прокатки прутка. Ведь при том, что хотя арматура в массиве железобетона защищена от внешних атмосферных воздействий, в целом железобетон проницаем для влаги, с её медленной инфильтрацией через микропоры материала. Цинк же обеспечивает большую долговечность арматурного каркаса внутри изделий.

Числа 240, 300, 400 и т. д. после буквенного символа означают предел текучести материала арматуры в ньютонах на 1 мм 2 – что равно уровню прочности.

Наличие буквы Т в металлопрокате означает его закалку. Пример: Ат400Кс – «термически упрочнённая, с классом прочности 400 (A III), скрепляемая сваркой и стойкая к коррозии». Кроме того, проектировщик, увидев такую букву в маркировке, уже представляет себе как метод изготовления такой арматуры (быстрый нагрев до 1000⁰С и затем столь же быстрое охлаждение до 500 градусов, после чего металл остывает до нормальных значений температуры естественным путём), так и её возможности в плане прочности при тех или иных экстремальных ситуациях. А если в буквенно-цифровом ряде наличествует буква В, это говорит о том, что он упрочнялся методом вытягивания, при котором снимались излишние напряжения на разрыв.

В таблицах можно увидеть такой показатель, как диаметр прутков. От него зависит вес одного погонного метра арматуры.

Самые массовые размеры диаметра в гражданском строительстве – от 6 до 40 мм. Всё что выше, применяется в основном при возведении специальных объектов, и доля такой арматуры в общем ассортименте относительно невелика. И выпускают её по предварительному заказу.

Таким образом, при виде маркировки строительной арматуры можно сразу узнать такие её параметры, как линейные размеры (в первую очередь диаметр); особые физические свойства стали, из которой она получена; метод изготовления – получена при помощи холодной или горячей прокатки; класс материала прутка.

А проектируя строительный объект или уже строя его, зная все тонкости классификации, можно уже получить представление о нагрузках, которые должен и может вынести каждый конкретный строительный элемент.

• Высота поперечного выступа – высота продольного, вдоль всего прутка, гребня, который является самой высокой точкой на рифлении.
• Шаг поперечного выступа – характеризует расстояние, на котором расположения два соседних рифления.
• Угол наклона поперечного выступа – угол между продольной осью и поперечным выступом.

Доставка арматуры потребителю может производиться в бухтах (при небольшом диаметре) или в виде связки прямолинейных прутков.

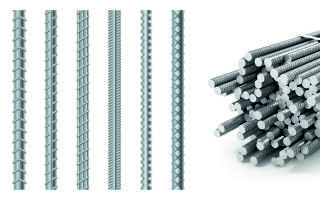

Арматура классификация марки и классы арматурной стали

1.1. Классификация арматурных сталей.

1.2. Деление арматурных сталей на классы.

1.3. Деление арматурных классов на марки.

1.4. Область применения арматурных сталей.

1.5. Классификация арматурных элементов.

Бетон является хрупким анизотропным материалом, плохо сопротивляющимся растяжению и изгибу. Для восприятия растягивающих напряжений бетон армируют. Для армирования бетона наиболее широко применяется сталь. Это обусловлено:

1) сталь имеет достаточное сцепление с бетоном, которое обеспечивает возможность рационального распределения нагрузки между этими материалами;

2) температурные коэффициенты линейного расширения стали и бетона близки по величине, что сводит к минимуму внутренние напряжения в зоне контакта при изменении температуры;

3) бетон надежно защищает сталь от коррозии.

1.1. Классификация арматурных сталей.

— Рабочая арматура – воспринимает расчетные напряжения от нагрузок.

Рабочая арматура может быть:

Для плоских железобетонных элементов рабочую арматуру применяют в виде сеток.

— Конструктивная арматура – применяется для восприятия нагрузок, не подлежащих расчету (от температурных и усадочных деформаций), в большинстве случаев применяется в виде сеток.

— Монтажная арматура – используется для закрепления рабочей арматуры в проектном положении.

Разновидностью монтажной арматуры является – распределительная .

Распределительная арматура рассматривается как дополнительный элемент, с помощью которого распределяются усилия между стержнями рабочей арматуры.

(Смотреть таблицы 1, 2)

Основные механические характеристики арматуры класса А

Угол загиба в холодном состоянии, град (с — толщина оправки, d — диаметр стержня)

Относительное удлинение при разрыве, %

Модуль упругости Е_а, Мпа

Ст3пс3, Ст3сп3, Ст3кп3, ВСт2сп2, ВСт3кп2, ВСт3пс2

Термически упрочненная периодического профиля

Основные механические характеристики проволочной арматуры и арматурных канатов

Число перегибов на 180˚

То же периодического профиля

9-5 в зависимости от диаметра

То же периодического профиля

2) По способу изготовления:

— горячекатаная (арматура класса А);

— холоднотянутая (арматурная проволока)- изготавливается способом холодного волочения (В500 (В-I); В1500 (В-II); Вр500 (Вр-I); Вр1500 (Вр-II).

3) По полноте проведения процесса раскисления (по степени раскисления):

4) По гарантии механических и химических свойств:

— А – гарантируются механические свойства;

— Б – гарантируются химические свойства;

— В – гарантируются механические и химические свойства.

5) По виду профиля:

— гладкая (А240 (A-I), В500 (B-I), В1500 (B-II));

— периодического профиля (А300 (A-II), А400 (A-III), А600 (A-IV), А800 (A-V), А1000 (A-VI), А1200 (A-VII), Вр500 (Bp-I), Вр1500 (Bp-II)).

Рис. 1. Периодические профили

а – арматурной низкоуглеродистой проволоки класса В400; б – высокопрочной арматурной проволоки Вр1500; в – арматурной проволоки повышенной прочности класса В600

Рис. 2. Периодические профили

а – арматурной стали класса А300, б – то же, остальных классов; в – то же винтового профиля

Рис. 3. Поперечное сечение арматурных канатов

Арматурная сталь периодического профиля представляет собой круглые стержни с двумя продольными ребрами и поперечными выступами.

Разрабатывается новый, более эффективный профиль для стержневой арматуры. Он отличается от обычного серповидной формой поперечных ребер.

Такая арматура имеет значительно меньше концентраторов напряжений на поверхности и более высокие показатели по выносливости.

Металлургической промышленностью освоено производство арматурной стали винтового профиля, стержни которой соединяют резьбовыми муфтами.

Арматурная сталь винтового профиля должна поставляться в комплекте с соединительными элементами:

Применение такой арматуры позволяет отказаться от сварки, что особенно важно при производстве длинномерных предварительно напряженных конструкций с высокопрочной стержневой арматурой.

6) По свариваемости:

Свариваемость арматурных сталей обеспечивается технологией их изготовления и соблюдением всех требований по химическому составу.

Основная задача арматурных сталей – способность свариваться без снижения механических свойств.

— Хорошо свариваемые – относятся горячекатаные стали с малым содержанием углерода: Ст3, Ст5, 10ГТ (малоуглеродистые).

— Удовлетворительно свариваемые – низколегированные стали: 25Г2С, 35ГС, 20ХГ2Ц, 20ХГСЦ, 23Х2Г2Т.

— Не свариваемые – 80С.

— Ограниченно-свариваемые – относятся термически упрочненные стали: Ат600 (Ат-IV), Ат800 (Ат-V), Ат1000 (Ат-VI), так как высокая температура и окисление при сварке приводят к разупрочнению, а в некоторых случаях к повышению хрупкости стали.

7) По способу упрочнения:

Рис. 4. Диаграмма растяжения стали

s = Е*e (1),

где Е – модуль упругости;

e — относительное удлинение.

8) По коррозионной стойкости:

— повышенная коррозионная стойкость (стойкость к коррозионному растрескиванию под напряжением);

— хорошая коррозионная стойкость;

— плохая коррозионная стойкость.

При увеличении содержания углерода в стали коррозионная стойкость уменьшается, поэтому высокопрочная проволока более подвержена коррозии, чем арматура из низкоуглеродистой стали.

Процессы коррозии сопровождаются снижением пластических свойств стали, особенно интенсивно протекают в напряженной арматуре, например при перерывах в бетонировании предварительно-напряженных конструкций или несвоевременном инъецировании каналов.

1.2. Деление арматурных сталей на классы.

Арматурная сталь по физико-механическим свойствам делится на классы по прочности, растяжимости – относительному удлинению, условиям испытания – пластичности.

Несколько марок стали, может входить в один класс.

Сталь, входящая в один класс не зависимо от марки, должна иметь следующие одинаковые показатели:

— относительное удлинение при разрыве;

— одинаковые условия испытания на изгиб.

Для горячекатаной арматуры класса А за нормативное сопротивление принимают s_т.

Для холоднотянутой арматурной проволоки за нормативное сопротивление принимают s_в.

Для холоднотянутой арматурной проволоки – условия испытания на загиб – количество перегибов на 180 о .

Стержневая арматура делится на классы от А240 (А-I) до А1200 (А-VII).

Принятые обозначения классов дополняются индексами, для указания при необходимости способа изготовления, особых свойств или назначения арматуры.

— Термомеханически или термически упрочненная арматура – добавляется символ – т (Ат);

— сталь специального назначения (северного исполнения) – символ – с (Ас);

— сталь термомеханически или термически упрочненная свариваемая символ – С (Ат600С);

— сталь термомеханически или термически упрочненная с повышенной стойкостью против коррозионного растрескивания под напряжением – индекс – К (Ат800К);

— сталь упрочненная вытяжкой – символ – в (А-IIIв).

Так как разные классы арматурных сталей могут иметь одинаковый профиль, концы стержней окрашивают масляной краской:

— Ат400с (Ат-IIIc) – белой и синей;

— А600 (A-IV) – красной;

— Ат600 (Aт-IV) – зеленой;

— Ат600с (Aт-IVс) – зеленой и белой;

— Ат600к (Aт-IVк) – зеленой и красной;

— А800 (А-V) – красной и зеленой;

— Ат800 (Ат-V) – синей;

— Ат800к (Ат-Vк) – синей и красной;

— А1000 (А-VI) – красной и синей;

— Ат1000 (Ат-VI) – желтой;

— Ат1000к (Ат-VIк) – желтой и красной;

— Ат1200 (Ат-VII) – черной.

1.3. Деление арматурных сталей на марки.

Углеродистые:

— буквы Ст – означают сталь;

— цифры от 0 до 6 – условный номер марки в зависимости от химического состава стали.

Низколегированные:

— первая цифра означает содержание углерода в сотых долях процента;

— буквы — вид легирующей добавки:

— цифры после буквы означают примерное содержание соответствующего элемента в целых единицах процента.

Если после буквы нет цифры, значит его содержание в стали составляет менее 1 %.

1.4. Область применения арматурных сталей.

Выбор арматурной стали следует производить в зависимости от типа конструкций, наличия предварительного напряжения, а также от условий возведения в эксплуатации здания или сооружения и с учетом необходимой унификации арматуры конструкции по классам, диаметрам и т. п.

1) В качестве ненапрягаемой арматуры ЖБ конструкций следует применять :

— стержневую арматуру класса Ат600с (Aт-IVс) – для продольной арматуры;

— стержневую арматуру классов А400 (A-III) и Ат400с (Aт-IIIс) – для продольной и поперечной арматуры;

— арматурную проволоку класса Вр500 (Вр-I) — для продольной и поперечной арматуры;

— стержневую арматуру классов А240 (A-I), А300 (A-II) и Ас300 (Aс-II) – для поперечной арматуры, а также для продольной арматуры, если другие виды ненапрягаемой арматуры не могут быть использованы;

— стержневую арматуру классов А600 (A-IV), Ат600 (Aт-IV) и Ат600к (Aт-IVк) – для продольной арматуры в вязанных каркасах и сетках;

— стержневую арматуру классов А800 (A-V), Ат800 (Aт-V), Ат800к (Aт-Vк), Ат800ск (Aт-Vск), А1000 (A-VI), Ат1000 (Aт-VI), Ат1000к (Aт-VIк), Ат1200 (Aт-VII) – для продольной сжатой арматуры, а также для продольной сжатой и растянутой арматуры при смешанном армировании конструкций (наличии в них напрягаемой и ненапрягаемой арматуры) в вязанных каркасах и сетках.

В качестве ненапрягаемой арматуры ЖБ конструкций допускается применять арматуру класса А540 (А-IIIв) – для продольной растянутой арматуры в вязаных каркасах и сетках.

Арматуру классов А400 (А-III), Ат400с (Ат-IIIс), Ат600с (Ат-IVс), Вр500 (Вр-I), А240 (А-I), А300 (A-II), Ас300 (Ac-II) рекомендуется применять в виде сварных каркасов и сеток.

Допускается использовать в сварных сетках и каркасах арматуру классов А540 (А-IIIв), Ат600к (Aт-IVк) (из стали марок 10ГС2 и 08Г2С) и Ат800 (Aт-V) (из стали марки 20ГС) при выполнении крестообразных соединений контактно-точечной сваркой.

2) В конструкция с ненапрягаемой арматурой, находящихся под давлением газов, жидкостей, сыпучих тел, следует применять стержневую арматуру классов A300, А240, А400, Ат400с и арматурную проволоку класса Вр500.

3) В качестве напрягаемой арматуры предварительно напряженных конструкций следует применять:

— стержневую арматуру классов A800, Aт800, Aт800к, Aт800ск, A1000, Aт1000, Aт1000к, Aт1200;

— арматурную проволоку классов В1500, Вр1500 и арматурные канаты классов К1400 и К1500.

В качестве напрягаемой арматуры допускается применять стержневую арматуру классов 540, A600, Aт600, Aт600с, Aт600к.

В конструкциях до 12 м включительно следует преимущественно применять стержневую арматуру классов Aт1200, A1000, Aт800 мерной длины.

Для армирования предварительно напряженных конструкций из легкого бетона классов В7,5 – В12,5 следует применять стержневую арматуру классов: A600, Aт600, Aт600с, Aт600к, А540.

4) В качестве напрягаемой арматуры предварительно напряженных ЖБ элементов, находящихся под воздействием газов, жидкостей, сыпучих тел, следует применять:

— арматурную проволоку классов В1500 и Вр1500 и арматурные канаты классов К1400 и К1500;

— стержневую арматуру классов A800, Aт800, Aт800к, Aт800ск, A1000, Aт1000, Aт1000к, Aт1200;

— стержневую арматуру классов A600, Aт600, Aт600с, Aт600к.

В таких конструкциях допускается применять также арматуру класса А540.

5) Для монтажных петель элементов сборных ЖБ и бетонных конструкций должна применяться горячекатаная арматурная сталь класса Ас300 (марки 10ГТ) и класса А240 (марок ВСт3сп2, ВСт3пс2).

1.5. Классификация арматурных элементов.

Арматурная сталь поступает в арматурный цех в мотках (бухтах) или в прутках (в пачках). В арматурном цехе готовят арматурные элементы:

— стержни определенной длины с анкерами или без них;
