ГОСТ 3067 88 канаты стальные технические условия

ГОСТ 3067-88
Канат стальной двойной свивки типа ТК конструкции 6х19(1+6+12)+1х19(1+6+12). Сортамент

Купить ГОСТ 3067-88 — бумажный документ с голограммой и синими печатями. подробнее

Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

• Срочная курьерская доставка (1-3 дня)
• Курьерская доставка (7 дней)
• Самовывоз из московского офиса
• Почта РФ

Распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с металлическим сердечником. Стандарт не распространяется на канаты, применяемые на грузоподъемных кранах.

• Заменяет ГОСТ 3067-74 ИУС 12-1988

Ограничение срока действия снято: Постановление Госстандарта № 428 от 22.04.92

Этот ГОСТ находится в:

• Раздел Экология
  • Раздел 77 МЕТАЛЛУРГИЯ
    • Раздел 77.140 Продукция из чугуна и стали
      • Раздел 77.140.65 Стальная проволока, проволочные канаты и звеньевые цепи

• Раздел Электроэнергия
  • Раздел 77 МЕТАЛЛУРГИЯ
    • Раздел 77.140 Продукция из чугуна и стали
      • Раздел 77.140.65 Стальная проволока, проволочные канаты и звеньевые цепи

• Раздел Строительство
  • Раздел Стандарты
    • Раздел Другие государственные стандарты, применяемые в строительстве
      • Раздел 77 Металлургия

Организации:

Two lay steel rope type TK construction 6х19(1+6+12)+1х19(1+6+12). Dimensions

Чтобы бесплатно скачать этот документ в формате PDF, поддержите наш сайт и нажмите кнопку:

• Сканы страниц ГОСТа
• Текст ГОСТа

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

КАНАТЫ СТАЛЬНЫЕ
СОРТАМЕНТ

КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ
ТИПА ТК КОНСТРУКЦИИ
6´19 (1+6+12)+1´19 (1+6+12)

Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
1996

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ
ТИПА ТК КОНСТРУКЦИИ
6´19 (1+6+12)+1´19 (1+6+12)

Two lay steel rope type ТК construction
6´19 (1+6+12)+1´19 (1+6+12).
Dimensions

ГОСТ
3067-88*

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 09.09.88 № 3131

Срок действия с 01.07.90

Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-92)

1. Настоящий стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с металлическим сердечником.

Стандарт не распространяется на канаты, применяемые на грузоподъемных кранах.

2. Канаты подразделяются:

по механическим свойствам:

Расчетная площадь сечения всех проволок в канате, мм 2

Ориентировочная масса 1000 м смазанного каната, кг

Маркировочная группа, Н/мм 2 (кгс/мм 2 )

Расчетное разрывное усилие, Н, не менее

суммарное всех проволок в канате

суммарное всех проволок в канате

суммарное всех проволок в канате

суммарное всех проволок в канате

суммарное всех проволок в канате

суммарное всех проволок в канате

суммарное всех проволок в канате

1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготавливают из проволоки без покрытия и оцинкованной. При этом канаты из оцинкованной проволоки группы Ж диаметрами 12,0-16,5 мм маркировочной группы 1960 Н/мм 2 (200 кгс/мм 2 ) изготавливают по согласованию изготовителя с потребителем

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

3. Допускается изготовление канатов с утолщенным сердечником, при этом диаметр каната не должен выходить за пределы, установленные ГОСТ 3241-91.

(Измененная редакция, Изм. № 1).

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия;

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;

по направлению свивки каната:

по сочетанию направлений свивки элементов каната:

по способу свивки:

по точности изготовления:

по степени уравновешенности:

(Измененная редакция, Изм. № 1).

Примеры условных обозначений

Канат диаметром 8,4 мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1770 Н/мм 2 (180 кгс/мм 2 ):

Канат диаметром 4,0 мм, грузового назначения, марки В, оцинкованный по группе Ж, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1960 Н/мм 2 (200 кгс/мм 2 ):

3. Диаметр каната и основные параметры его должны соответствовать приведенным в таблице.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 3241-91.

Канат cтальной ГОСТ 3067-88

Канат cтальной ГОСТ 3067-88 (трос 3067) – стальной канат двойной свивки типа ТК конструкции 6х19 (1+6+12)+1х19 (1+6+12).

Two lay steel rope type ТК construction6х19 (1+6+12)+1х19 (1+6+12)

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 09.09.88 № 3131

Срок действия с 01.07.90

Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-92)

1. ГОСТ 3067-88 распространяется на стальной канат двойной свивки с точечным касанием проволок в прядях типа ТК с металлическим сердечником.

ГОСТ 3067-88 не распространяется на канаты, применяемые на грузоподъемных кранах.

2. Канат cтальной ГОСТ 3067-88 подразделяется:

по назначению: грузовые — Г;
по механическим свойствам: марка ВК, марка В, марка 1;
по виду покрытия поверхности проволок в канате: из проволоки без покрытия; из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;
по направлению свивки каната: правой, левой — Л;
по сочетанию направлений свивки элементов каната: крестовой;
по способу свивки: раскручивающиеся, нераскручивающиеся — Н;
по точности изготовления: нормальной, повышенной — Т;
по степени уравновешенности: рихтованные — Р, нерихтованные.

(Измененная редакция, Изм. № 1).

Примеры условных обозначений

Канат cтальной ГОСТ 3067-88 диаметром 8,4 мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1770 Н/мм 2 (180 кгс/мм 2 ):

Канат 8,4-Г-1-Л-Н-1770 ГОСТ 3067-88

Канат cтальной ГОСТ 3067-88 диаметром 4,0 мм, грузового назначения, марки В, оцинкованный по группе Ж, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1960 Н/мм 2 (200 кгс/мм 2 ):

Канат 4-Г-В-Ж-Н-Т-1960 ГОСТ 3067-88

3. Диаметр каната и основные параметры его должны соответствовать приведенным в таблице.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 3241.

Продолжение

1. Трос 3067, разрывное усилие которого приведено слева от жирной линии, изготавливают из проволоки без покрытия и оцинкованной. При этом трос 3067 из оцинкованной проволоки группы Ж диаметрами 12,0-16,5 мм маркировочной группы 1960 Н/мм 2 (200 кгс/мм 2 ) изготавливают по согласованию изготовителя с потребителем

2. Диаметры тросов более 10 мм округлены до целых чисел или до 0,5 мм.

3. Трос 3067 допускается изготавливать с утолщенным сердечником, при этом диаметр троса не должен выходить за пределы, установленные ГОСТ 3241.

Одно из основных назначений стальных канатов ГОСТ 3067 — подъем и транспортировка грузов. Эти технологические операции в том или ином виде используются во многих отраслях промышленности. Выполнение грузоподъемных операций, каким бы не был характер груза, связано с использованием специальных технических устройств и приспособлений, одними из которых являются стальные канаты и тросы из различных видов стали, например: канат ГОСТ 2688, трос 3067, канат ГОСТ 7668. Грузовые канаты в соответствии со стандартом имеют индекс Г.

Также мы поставляем:

ГОСТ 7676-73 распространяется на канаты стальные закрытые несущие с двумя слоями клиновидной и одним слоем зетобразной проволоки и сердечниками из круглых проволок с точечным касанием типа ТК конструкций 1+6+12, 1+6+12+18 и 1+6+12+18+24. Обычно применяется на подвесных канатных дорогах и кабель-кранах.

ГОСТ 13840-68 распространяется на канаты арматурные (стабилизированные арматурные пряди), предназначенные для использования в качестве напрягаемой арматуры предварительно напряженных железобетонных конструкций (ЖБК). Материал для изготовления канатов арматурных – канатная проволока из стали марок 70, 75, 80, 85 по ГОСТ 14959. Арматурные пряди изготовляют правой свивкой с линейным касанием проволок.

Канат ГОСТ 14954-80 – стальной канат двойной свивки типа ЛК-Р конструкции 6х19(1+6+6/6)+7х7(1+6) широко применяется в качестве троса для крана: подъемных тросов металлургических кранов, тросов тельферов, растяжек и мачт для кранов. Трос для крана ГОСТ 14954-80 применяется также в качестве несущих канатов на канатных дорогах, уравновешивающих и направляющих тросов на шахтных подъемных установках.

Мы наработали огромный опыт в организации поставок метизной продукции любой сложности и комплектации. Наша компания поставляет продукцию во все регионы России, включая Москву и Московскую область, Санкт-Петербург и Ленинградскую область, Тулу, Калугу, Брянск, Липецк, Курск, Белгород, Воронеж, Ростов, Рязань и другие.

Собственное производство проволоки вязальной

Производство проволоки вязальной является приоритетным направлением производственной деятельности нашей компании. Производство организовано на современном немецком оборудовании и включает ряд последовательных операций: термообработка, воло­чение и другие, при осуществлении которых происходит умень­шение сечения заготовки и достигаются необходимые свойства проволоки. Вязальная проволока используется практически во всех отраслях промышленности, в строительстве, коммунальном хозяйстве и в быту.

ГОСТ 3067-88 Канат стальной двойной свивки типа ТК конструкции 6х19 (1+6+12)+1х19 (1+6+12). Сортамент

Текст ГОСТ 3067-88 Канат стальной двойной свивки типа ТК конструкции 6х19 (1+6+12)+1х19 (1+6+12). Сортамент

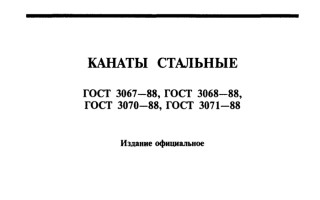

КАНАТЫ СТАЛЬНЫЕ

ГОСТ 3067-88, ГОСТ 3068-88, ГОСТ 3070-88, ГОСТ 3071-88

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

УДК 669.14-427.4:006.354 Группа В75

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ ТИПА ТК КОНСТРУКЦИИ 6х19(1+6+12)+1х 19(1+6+12)

Two lay steel rope, type TK, construction 6×19(1+6+12)+1×19(1+6+12). Dimensions

ОКП 12 5100, 12 5200

Дата введения 01.07.90

1. Настоящий стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с металлическим сердечником.

Стандарт не распространяется на канаты, применяемые на грузо-подъемных кранах.

Издание официальное Перепечатка воспрещена

* © Издательство стандартов, 1988

© ИПК Издательство стандартов, 1997 Переиздание с изменениями

ное всех проволок в канате

ное всех проволок в канате

1. Канаты, разрывное усилие которых приведено слева от жирной линии, оцинкованной проволоки группы Ж диаметрами 12,0—16,5 мм маркировочной бителем.

Канаты, разрывное усилие которых указано справа от жирной линии, из канаты изготовляют из оцинкованной проволоки,

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

3. Допускается изготовление канатов с утолщенным сердечником, при этом

группа Н/мм 2 (кгс/мм 2 )

разрывное усилие, Н, нс менее

суммарное всех проволок в канате

суммарное всех проволок в канате

суммарное всех проволок в канате

суммарное всех проволок в канате

суммарное всех проволок в канате

изготовляются из проволоки без покрытия и оцинкованной. При этом канаты из группы 1960 Н/мм 2 (200 кгс/мм 2 ) изготовляют по согласованию изготовителя с потре-

готовляют из проволоки без покрытия, по согласованию изготовителя с потребителем

диаметр каната не должен выходить за пределы, установленные ГОСТ 3241.

по виду покрытия поверхности проволок в канате: из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;

по направлению свивки каната: правой, левой — Л;

по сочетанию направлений свивки элементов каната:

по способу свивки:

по точности изготовления:

по степени уравновешенности:

Примеры условных обозначений Канат диаметром 8,4 мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовой свивки, нераскручивающий -ся, нерихтованный, нормальной точности, маркировочной группы 1770 Н/мм 2 (180 кгс/мм 2 ):

Канат 8,4-Г-1-Л-Н-1770 ГОСТ 3067-88

Канат диаметром 4,0 мм, грузового назначения, марки В, оцинкованный по группе Ж, правой крестовой свивки, нераскручиваю-щийся, нерихтованный, повышенной точности, маркировочной группы 1960 Н/мм 2 (200 кгс/мм 2 ):

Канат 4-Г-В-Ж-Н-Т-1960 ГОСТ 3067-88

3. Диаметр каната и основные параметры его должны соответствовать приведенным в таблице.

2, 3. (Измененная редакция, Изм. № 1).

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 3241.

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

Х.Н. Белалов,- канд. техн. наук; Н.А. Галкина, Б.А. Игметов, канд. техн. наук; П.М. Цемошевич, Е.С. Чугунова, А.А. Титова, О.В. Ревякина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам, от 09.09.88 № 3131

3. ВЗАМЕН ГОСТ 3067-74

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕН-

Обозначение НТД, на который дана ссылка

5. Постановлением Госстандарта от 22.04.92 № 428 снято ограничение срока действия 6

6. ПЕРЕИЗДАНИЕ (октябрь 1996 г.) с Изменением JVs 1, утвержденным в апреле 1992 г. (ИУС 7—92)

Канат ГОСТ 3067-88

Канат cтальной ГОСТ 3067-88

Канат стальной канат двойной свивки типа ТК конструкции 6х19(1+6+12)+1х19(1+6+12)

ГОСТ 3067-88 распространяется на стальной канат двойной свивки с точечным касанием проволок в прядях типа ТК с металлическим сердечником.

Канат стальной ГОСТ 3067-88 подразделяется по признакам:

• по назначению: канат грузовой — Г;
• по механическим свойствам марок: ВК, В, 1;
• по виду покрытия поверхности проволок в канате: из проволоки без покрытия, из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;
• по направлению свивки: правой, левой — Л;
• по сочетанию направлений свивки элементов каната: крестовой;
• по способу свивки: нераскручивающиеся — Н, раскручивающиеся;
• по точности изготовления: нормальной, повышенной — Т;
• по степени уравновешенности: рихтованные — Р, нерихтованные.

Одно из основных назначений стальных канатов ГОСТ 3067 — подъем и транспортировка грузов. Эти технологические операции в том или ином виде используются во многих отраслях промышленности. Выполнение грузоподъемных операций, каким бы не был характер груза, связано с использованием специальных технических устройств и приспособлений, одними из которых являются стальные канаты и тросы из различных видов стали, например: канат ГОСТ 2688-80, трос ГОСТ 3067-88, канат ГОСТ 7668-80. Грузовые канаты в соответствии со стандартом имеют индекс Г.

Примеры условных обозначений:

Канат cтальной ГОСТ 3067-88 диаметром 8,4 мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

• Канат 8,4-Г-1-Л-Н-1770 ГОСТ 3067-88

Канат cтальной ГОСТ 3067-88 диаметром 4,0 мм, грузового назначения, марки В, оцинкованный по группе Ж, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1960 Н/мм2 (200 кгс/мм2):

• Канат 4-Г-В-Ж-Н-Т-1960 ГОСТ 3067-88

Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 3241-91.

2013 © ООО «Верис» — сервис грузоподъёмных кранов.
Все права защищены.

Канат стальной ГОСТ 3067-88

Характеристики и технические условия стальных канатов ГОСТ 3067-80:

Канат стальной трос ГОСТ 3067-88 — 6-прядный канат стальной двойной свивки типа ТК (с точечным касанием проволок) конструкции 6×19(1+6+12)+1×19(1+6+12) .

Конструкция каната:
6×19(1+6+12)+1×19(1+6+12) — канат состоит из 6-ти прядей по 19 проволок в каждой + металлический сердечник.

Применение металлического каната ГОСТ 3067-88:
— в основном в качестве растяжек;
— при транспортировке тяжелых грузов;
— в качестве крепления во время сплавки леса по реке.

Пример условного обозначения:
Канат стальной ГОСТ 3067-88 8,4-Г-1-Л-Н-1770 :
канат стальной ГОСТ 3067-88 диаметром 8,4 мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовой
свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1770 Н/мм² (180 кгс/мм²).
