Где применяют инструментальную углеродистую сталь?

28. Конструкционные и инструментальные углеродистые стали. Маркировка, применение. Где применяются углеродистые инструментальные стали

Инструментальная сталь — это материал, который на более чем на 0,7% состоит из углерода. Ее ключевыми характеристиками является твердость и прочность, их максимальные показатели достигаются при термической обработки стали. Ее преимущественно используют при изготовлении разных инструментов.

Так называется сталь, содержащая более 0,7% углерода. Ее основными характеристиками являются прочность и твердость, которые достигают максимальных показателей после термической обработки. Основное применение такого стального материала — изготовление инструментов.

Преимущества и ассортимент

Инструментальная сталь является одним из наиболее востребованных материалов на рынке. Сплав имеет высокую твердость и невысокую стоимость. Однако имеется и недостаток у материала — его низкая износостойкость, поэтому его не применяют для производства машинных деталей и оборудования, которое подвергается постоянным нагрузкам.

Сортамент данного материала следующий:

• горячекатаные квадраты и круги;
• кованые полосы, круги и квадраты.

Основные виды

Такой вид материалов подразделяется на такие три основные категории:

• инструментальные углеродистые стали;
• легированные инструментальные стали;
• быстрорежущие.

Все они производятся согласно установленному ГОСТу.

Углеродистые виды материала во время нагревания теряют свою прочность, соответственно, их используют для производства инструментов, которые работают на малых скоростях или при простых условиях резания, когда температура нагревания составляет не больше 200 градусов.

Преимущественно их применяют для производства:

• напильников;
• сверл;
• разверток;
• метчиков и не только.

Поскольку углеродистая инструментальная сталь обладает низкими показателями свариваемости, ее не используют при изготовлении сварных конструкций.

В зависимости от процентного соотношения содержания в материале углерода, марганца, кремния, серы и других элементов он подразделяется на такие марки, как:

• У7;
• У8;
• У8Г;
• У10 и прочие.

Легированные материалы и их маркировка

Легированные материалы в составе дополнительно содержат следующие элементы:

• никель;
• медь;
• марганец и т. д.

Все они улучшают характеристики материала. Легирующие элементы должны указываться при маркировке с помощью специальных обозначений буквами. Все это позволяет заранее увидеть, из чего состоит данная инструментальная сталь. Марки материала также могут включать не только буквы, но и цифры. Цифры указывают на то, в каком количестве тот или иной элемент содержится в стали в процентном соотношении. Если при маркировке цифра не ставится, то количество элемента равно около 1 процента.

При маркировке легированной стали на первом месте стоит количество углерода, которое равно десятым долям процента. Например, марка 6ХС содержит углерод в количестве 0,6%, а также по одному проценту кремния и хрома.

Инструментальные легированные стали преимущественно используются для производства штамповых или режущих инструментов, к ним относят:

• плашки;
• метчики;
• развертки;
• сверла;
• фрезы и не только.

Как и углеродистые стали, легированные материалы тоже непригодны для производства сварных конструкций.

Быстрорежущие стали

Маркировка быстрорежущих материалов состоит из буквы «Р», числа, указывающего на массовую долю вольфрама и букв элементов, присутствующих в составе материала. Это могут быть кобальт, молибден и другие. Далее идут цифровые значения их массовых долей. Если маркировка включает буквы «Ш», то это значит «электрошлаковый переплав».

Доля хрома в быстрорежущей стали при маркировке не указывается, также отсутствует указание массовой доли молибдена, если она не превышает отметку в один процент.

Такие виды материалов оптимально подходят для производства режущих инструментов, которые от трения нагреваются до температуры от 600 до 6500 градусов. При этом они не будут деформироваться, и терять свою твердость. Данный вид изделий хорошо поддается свариванию посредством стыковой электросварки со сталью таких марок, как 45 и 40Х.

Какие стали считаются углеродистыми?

Сталь представляет собой универсальный металл, используемый в отраслях легкой и тяжелой промышленности. Ее можно разделить на две категории исходя из химического состава:

легированная

– имеет в своем составе добавки, повышающие ее прочность, стойкость и пластичность. Сфера применения такого материала неограниченная – от кухонных приспособлений и хирургического инструментария до строительных металлоконструкций и механизмов промышленных машин;

углеродистая

– не содержит легирующих добавок, характеризуется показателями повышенной прочности и высокой твердости, но сниженной пластичностью, различается концентрацией углерода:

• низкоуглеродистая (с включением углерода до 0,25%) – используется для изготовления сварных конструкций, для холодной ковки;
• со средней концентрацией углерода (0,3-0,6%) – область применения – металлоконструкции;
• высокоуглеродистая (содержание углерода 0,6-1,4%) – характеризуются исключительной прочностью, высокими показателями хладноломкости и пониженной пластичностью.

Для изготовления измерительных приборов и износостойкого инструмента используют высокоуглеродистые стали, которые еще называют углеродистыми инструментальными.

Классификация

Все марки для производства подразделяются на следующие группы:

• теплостойкие и вязкие — обычно это заэвтектоидные и доэвтектоидные стали, включающие хром, молибден и вольфрам. Углерод в сталях должен соответствовать низким и средним значениям;
• высокотвердые и вязкие, а также нетеплостойкие — в сплавах содержится минимум легированных элементов, а также среднее количество углевода, отличающиеся малой прокаливаемостью;
• Высокотвердые и теплостойкие, а также износостойкие — это быстрорежущие легированные стали с большим содержанием легированных элементов, сплавы с ледебуритной структурой, в которых содержится более 3 процентов углерода;
• износостойкие, высокотвердые со средней теплостойкостью — материалы имеют заэвтектоидную и ледебуритную структуру, в их составе содержится примерно 2−3 процента углерода и 5−12 процентов хрома;
• высококачественная и качественная инструментальная сталь — отличаются друг от друга по процентному соотношению присутствия в них серы и фосфора;
• высокотвердые и нетеплостойкие — эти инструментальные стали с заэвтектоидной структурой вообще не включают в себя легированные элементы, или же они присутствуют в минимальном количестве. Уровень их твердости обеспечивается за счет большого количества углерода в составе.

Уровень твердости — очень важный параметр для рассматриваемого материала. Обычно высокотвердые стали не используют для производства инструментов, которые во время эксплуатации подвергаются ударным сильным нагрузкам. Это происходит за счет того, что эти сплавы имеют невысокую вязкость и большую хрупкость, из-за чего инструмент, которых из них сделан, может сломаться.

По уровню твердости данные стальные материалы бывают с высоким уровнем вязкости, где углерода содержится 0,4 -0,7% или же с большой износостойкостью и твердостью, где количество углевода равно 0,7−1,5%.

Отличаются стали и по степени своей прокаливаемости. По этому критерию они подразделяются на:

• изделия с повышенной прокаливаемостью, где диаметр прокаливания составляет от 80 до 100 мм;
• высокой — диаметр от 50 до 80 мм;
• низкой — от 10 до 25 мм соответственно.

Требования к материалу

Требования к данным материалам предъявляются в зависимости от того, как именно они будут использоваться. Но есть общие требования к ним независимо от марок:

• высокий уровень твердости;
• высокий уровень прочности;
• износостойкость;
• хорошая вязкость, что особенно важно при изготовлении деталей, которые при использовании будут подвергаться ударам;
• низкий уровень чувствительности к перегреву, процессам прилипания и приваривания к деталям, которые подвержены обработке;
• хороший уровень обработки посредством резки металла;
• устойчивость к появлению трещин;
• восприимчивость к прокаливанию;
• пластичность в горячем виде;
• возможность шлифовки;
• возможность противостоять обезуглероживанию.

Естественно, это не все требования. Так, марки, которые предназначаются для использования в условиях холодной деформации, дополнительно должны иметь гладкую рабочую поверхность, сохранять свою форму и размер и иметь предел текучести и упругости. А те материалы, которые должны применяться в условиях горячей деформации, должны иметь высокую теплопроводность, не допускать отпуска и быть устойчивыми к колебанию температур.

Итак, вы рассмотрели особенности инструментальной стали, выяснили, на какие виды и категории она подразделяется и для каких целей используется та или иная их марка. Подробнее информацию о них можно прочесть в других статьях, посвященных этому материалу.

реализуем сертифицированный металлопрокат

занимается поставками металлопроката более 20 лет. Задача компании – удовлетворение потребности партнеров в черном, цветном металле, поставляем сталь всех типов.

Мы поставляем расширенный ассортимент различных марок, типоразмеров инструментальных, конструкционных, штамповых, быстрорежущих и других марок сталей. ООО «Промсталь» – один из крупнейших поставщиков металлопроката в Сибири и на Урале.

Приобретая металлопрокат в Новосибирске или Екатеринбурге у нас, Вы можете рассчитывать на низкие цены, короткие сроки поставки.

Мы поставляем следующие виды стали:

• инструментальная сталь;
• конструкционная сталь;
• нержавеющая сталь;
• быстрорежущая сталь.

Среди преимуществ работы с нами:

Низкие цены на металлопрокат в Екатеринбурге и Новосибирске (мы работаем со всеми ведущими металлургическими предприятиями России). Гарантии ускоренной доставки заказов благодаря региональным представительствам и оптимизированной системе логистики. Широкий спектр видов продукции: на складах всегда в наличии сталь более чем 1 200 наименований. Различные схемы оплаты, опт, розницу, систему скидок. Сертификаты качества от заводов-производителей. Среди наших основных приоритетов –регулярное обновление ассортимента. Поэтому мы всегда работаем над расширением номенклатуры продукции и наращиваем сотрудничество с поставщиками.

Среди наших партеров такие компании, как:

• Ашинский металлургический завод (Амет);
• Волгоградский металлургический комбинат «Красный октябрь»;
• Зеленоградский электродный завод (ЗЭЗ);
• Магнитогорский металлургический комбинат;
• Челябинский металлургический комбинат (Мечел).

В число наших поставщиков входят и другие ведущие российские предприятия отрасли. Высокое качество их продукции подтверждено международными и российскими сертификатами, а также отзывами наших постоянных и новых заказчиков.

Среди клиентов, которые заказывают нашу продукцию постоянно – предприятия военно-промышленного комплекса, металлообрабатывающие, приборостроительные, энергетические компании в России, ближнем и дальнем зарубежье.

Поставки металлопроката в Новосибирске Екатеринбурге предлагает со скидками. Процент обсуждается индивидуально и зависит от объема заказа, срока сотрудничества с клиентом и ряда других параметров. Мы принимаем самые разные формы, виды, способы оплаты.

Также среди наших услуг – резка металла различных типов, форм: сплошного или толстостенного профиля, различного химического состава, включая титановые сплавы. Подробную информацию можно узнать у наших менеджеров.

Наши специалисты готовы дать любые консультации и квалифицированно ответить на все вопросы. Их высокий профессиональный уровень обеспечивается благодаря постоянному обучению, регулярным курсам повышения квалификации.

Для связи с ними можно воспользоваться формой на сайте или позвонить по телефонам. Помимо консультаций, наши менеджеры помогут организовать наиболее удобный для заказчика вариант доставки как оптовых, так и розничных партий продукции в любую точку. При этом будет рассчитана стоимость доставки, найден баланс между затратами и оперативностью.

ООО «Промсталь» также закупает различные виды металлопроката. Список наших текущих потребностей есть на сайте.

Мы всегда открыты к сотрудничеству и готовы рассмотреть любые предложения о партнерстве от предприятий из России и из-за рубежа.

Углеродистые инструментальные стали

В машиностроении и других областях промышленности производственная деятельность заключается в выпуске заготовок и деталей, которые получаются путем механической обработки. Современные материалы могут обладать весьма высокими показателями твердости и прочности, за счет чего усложняется их обработка. Для того чтобы обеспечить быструю и качественную механическую обработку при изготовлении режущего инструмента или их кромки используются углеродистые инструментальные стали. Их особенность заключается в высокой стойкости к механическому воздействию.

Подобные металлы также могут использоваться при выпуске ответственных деталей, к которым предъявляются высокие требования в плане прочности и твердости.

Основные характеристики

Рассматривая основные свойства инструментальной стали следует отметить нижеприведенные моменты:

1. Низкая чувствительность к перегреву. При механической обработке снятие слоя материала с заготовки происходит за счет оказываемого требования. Нагрев металла приводит к изменению его основных качеств. Поэтому углеродистые инструментальные качественные стали не нагреваются даже при длительном трении с другими поверхностями.
2. Низкая чувствительно к привариванию к обрабатываемым деталям. Из-за оказываемого давления при подаче инструмента на момент обработки заготовок зона трения может несущественно нагреваться, что становится причиной повышения пластичности некоторые материалов. Если инструментальная сталь будет привариваться при этом к поверхности возникнет дополнительное сопротивление и качество получаемой детали существенно снизиться.
3. Для того чтобы упростить обработку металла его делают боле восприимчивой к обработке методом резки.
4. Восприимчивость к прокаливанию также определяется особым химическим составом.
5. Высокая пластичность в горячем состоянии позволяет получать заготовки метод плавления металла.
6. Высокое сопротивление процессу обезуглероживания позволяет получить наилучший результат при проведении закалки или других процессом химико-термической обработки.
7. Во время обработки может возникать ударная нагрузка, которая в большинстве случаев становится причиной образования трещин. Высококачественная углеродистая инструментальная сталь не имеет подобного недостатка.
8. Износостойкость и высокая прочность, твердость поверхности.

Химический состав углеродистых инструментальных сталей

Химический состав инструментальных углеродистых сталей во многом определяют основные эксплуатационные качества металла.

Применение

Применение инструментальных углеродистых сталей во многом зависит от химического состава. Чаще всего применяется для получения:

1. Режущего инструмента. На протяжении многих лет для изготовления инструментов использовали обычную сталь, которая в процессе работы могла нагреваться и быстро изнашиваться. На тот момент устанавливались станки токарной и сверлильной группы, которые могли проводить обработку только при низкой скорости и невысокой подачи. Появление современного оборудования, в частности станков с ЧПУ, привело к повышению требований, предъявляемых к инструменту. Только появление инструментальной стали и твердых сплавов позволило полностью раскрыть потенциал современного оборудования. Также не стоит забывать, что для получения качественных поверхностей должна существенно увеличиваться скорость подачи, повысить производительность можно при увеличении подачи. Современные режущие инструменты могут выдерживать неоднократные циклы нагрева и охлаждения, срок эксплуатации при этом увеличивается в несколько десятков раз.
2. Высококачественных деталей. Примером можно назвать конструкцию ДВС, которая имеет поверхности с точными размерами и шероховатостью. Для того чтобы при эксплуатации подвижные элементы не меняли свою форму по причине нагрева их изготавливают из инструментальной стали.
3. Приборов, применяемых для проведения точных измерений. Для получения небольших деталей с точностью линейных размеров в несколько сотен миллиметров заготовка не должна нагреваться или деформироваться за счет оказываемого давления со стороны режущего инструмента.
4. Литейной прессформы, которая должна выдерживать существенное давление.

Применение углеродистых инструментальных сталей в зависимости от марки

Для изготовления деталей больше всего подходить марка У7 или У7А, для изготовления режущего и другого инструмента У10 или У12. Данная закономерность связана с тем, что для получения режущего инструмента должны использоваться более твердые металлы.

Маркировка углеродистых инструментальных сталей в данном случае указывает на процентное содержание углерода и наличие других примесей.

Свойства углеродистой инструментальной стали во многом определяются концентрацией углерода – чем больше, тем поверхность тверже, но повышается и хрупкость.

При холодном прессовании могут применяться марки У10 – У12. Проведенные тесты указывают на то, что их твердость составляет 57-59 HRC. Среди особенностей отметим:

1. Достаточно высокую вязкость.
2. Высокий уровень сопротивления деформациям пластического типа.
3. Повышенная износостойкость.

Если габариты инструмента большие, то могут применяться сплавы, в состав которых включаются полезные примеси.

Классификация

Принято разделять инструментальные качественные стали на 5 основных групп:

1. Износостойкие, теплостойкие и высокотвердые – группа, представленная быстрорежущей легированной сталью. Кроме этого в данную группу относят сплавы с ледебуритной структурой, которая характеризуется повышенной концентрацией углерода (более 3%). Применение инструментальных углеродистых сталей данной группы заключается в изготовлении инструментов, которые могут подвергаться воздействию высокой температуры из-за установки высоких скоростей резания.
2. Теплостойкие и вязкие стали представлены сплавом, который имеет в своем составе молибден, хром и вольфрам. Химический состав инструментальной углеродистой стали данной группы характеризуется низким значением концентрации углерода.
3. Нетеплостойкие, вязкие и высокотвердые стали имеют небольшое количество примесей и среднее значение углерода. Данной группе характерен невысокий показатель прокаливаемости.
4. Средняя теплостойкость, высокая твердость, износостойкость – качества, свойственные металлам с 2-3% углерода и 5-12% хрома.
5. Низкая устойчивость к теплу и высокая твердость характерны сталям с заэвтектоидной структурой. В большинстве случае они не имеют легирующих элементов или их концентрация очень мала. Высокий уровень твердости обеспечивается за счет высокой концентрации углерода.

Высококачественная инструментальная сталь может подвергаться дополнительной химико-термической обработке для изменения состава и перестроения кристаллической решетки, за счет чего и достигаются необычные эксплуатационные качества.

Изделия из углеродистой инструментальной стали

Твердость считается основным параметром, высокое значение которого не позволяет использовать сталь при изготовлении инструментов или деталей, подвергающихся во время эксплуатации ударам или вибрации. Эта рекомендация связана с тем, что при увеличении концентрации углерода повышается твердость, но вязкость уменьшается. Уменьшение вязкости становится причиной повышения хрупкости структуры, в результате воздействия ударной нагрузки могут появляться трещины и другие дефекты, поверхность откалываться.

Классификация по уровню твердости выглядит следующим образом:

1. Высокий показатель вязкости и пониженная твердость характерны металлам, которые в составе имеют не более 0,4-0,7% углерода.
2. Высокая износостойкость и твердость поверхностного слоя достигаются при насыщении структуры металла углеродом до 0,7-1,5%.

Больший показатель концентрации углерода делает металл очень хрупким, что не позволяет его использовать в качестве материала при изготовлении инструмента. Кроме этого легирующие элементы способны повысить вязкость и снизить хрупкость при условии большой концентрации углерода. В некоторых случаях проводится химическая обработка для обеспечения износостойкой поверхности и вязкого основания, за счет чего инструмент или деталь приобретает высокие эксплуатационные качества.

Маркировка

Углеродистая инструментальная сталь марки могут иметь как цифры, так и буквенные обозначения. В большинстве случаев маркировка инструментальных углеродистых сталей в самом начале имеет букву «У», которая и указывает на тип металла. Обозначение углеродистой инструментальной стали также имеет следующие особенности:

1. Первое цифирное обозначение после буквы указывает в десятых долях количество углерода в отношении всего состава.
2. Встречается и буква «А», идущая за цифрой, обозначающей концентрацию углерода в составе. Она указывает на то, что углеродистая инструментальная сталь марка имеет высокое качество.
3. Для обозначения группы рассматриваемой стали может применяться буква «Р». В данном случае после этого обозначения идет буква, которая указывает на концентрацию вольфрама.
4. Другие легирующие вещества также указываются соответствующей буквой, после которой идет цифра для обозначения концентрации.
5. Принято считать, что у стали и рассматриваемой группы в обязательном порядке в составе есть хром, но его концентрация не более 4%. Если после соответствующего буквенного обозначения указывается цифра, то концентрация этого вещества уточняется.

Также можно встретить маркировку инструментальных углеродистых сталей начинающуюся с цифры. Примером приведем распространенные сплавы 9Х или 6ХГВ. Первая цифра также указывает на концентрацию в составе углерода, следующие буквы на легирующие элементы. Если после буквы легирующего элемента не указывается цифра, то принято считать, что их концентрация равна 1%. Кроме этого сама маркировка может начинаться с буквенных обозначений, свойственных легирующим элементам – это указывает на то, что концентрация.

Чем отличаются инструментальные углеродистые стали, их маркировка

В инструментальные углеродистые стали, когда идёт процесс плавления, применяется углерод и определённые элементы. Состав стали полностью зависит от изделия, в котором будет применяться сталь. То есть конкретный вид стали подходит под свою деятельность.

От добавленных элементов могут образоваться такие качества, как:

• Текучесть.
• Твёрдость.
• Пластичность.

Корректировка каждого качества, получается, посредством процентного соотношения углерода в составе стали. Его процент от общего объёма считается главным условием разделения стали на типы. Процентное содержание углерода показывает уровень твёрдости изделия. Чем более высокий уровень углерода, то тем выше будет прочность изделия, при этом изделие становится более хрупким. Сталь имеет несколько видов:

• Низкоуглеродистая. Включает в себя до 0.25% углерода. Имеет хорошую пластичность, легко деформируется не только на высоких температурах, так и при холодных.
• Среднеуглиродистая. Имеет 0.3-0.6% углерода. Имеет достаточный уровень прочности, при этом сохраняет свой уровень пластичности и текучести, потому хорошо обрабатывается.
• Высокоуглеродистая. Имеет 0.6-1.4%. Подходит для инструментов повышенной прочности и приборов для произведения замеров.

Данный вид стали почти не содержит в своём составе легирующих добавок. Они отличаются своим нахождением минимума базовой примеси. Из примесей, базовыми можно назвать добавления магния, марганца и кремния.

Маркировка углеродистой инструментальной стали

На углеродистые инструментальные стали маркировка происходит следующим образом:

• Y7
• Y7A
• Y8
• Y8A
• Y9A
• Y10
• Y11
• YНА
• Y12
• Y12А
• Y13
• Y13A

Литера «У» обозначает то, что в сталь является углеродистой, а цифровые обозначения говорят о содержании углерода в процентном соотношении, которое увеличено в десять раз. Если имеется литера «А», значит, что в стали имеется высокий уровень качества.

Сталь, в которой содержится высокое качество, имеет отличие по химическому составу от качественной стали уменьшенной концентрацией таких примесей, как сера и фосфор. В углеродистых сталях имеются определённые моменты, которые делают её использование ограниченным, это:

• Большой коэффициент расширения от тепла.
• Невысокое электротехническое свойство.
• Малая стойкость к коррозии в агрессивной среде на высоких температурах.
• Уменьшение уровня прочности на превышающей температуре.
• Чувствительны к перегреву.
• Малая стойкость мартенсита при отпуске.

Всё говорит о том, что инструменты способны к работе только на невысоких скоростях резания.

Применение углеродистой инструментальной стали

Важно знать, где применяют инструментальную углеродистую сталь, чтобы было понимание её свойств. Применяют её при изготовлении кузнечного, слесарного, штамповочного и металлорежущего инструмента.

У7, У7А

• Используется при деревообработке. Топор, колун, стамеска, долото.
• Пневмоинструмента маленьких размеров.
• Зубило, обжимка, боёк.
• Кузнечный штамп.
• Игольной проволоки.
• Слесарного и монтажного инструмента.
• Молотка, кувалды, бородка, отвёртка, комбинированные плоскогубцы, острогубцев, боковых кусачек.

У8, У8А, У8Г, У8ГА, У9, У9А

• При изготовлении инструмента, который работает в условии, где отсутствует разогрев режущей кромки.
• Обработка дерева. Фреза, зенковка, поковка, топор, стамеска, долото, продольная и дисковая пила.
• Накатной ролик, плиты и стержня для лития формы под давлением оловянного и свинцового сплавов.
• Для слесарных и монтажных инструментов. Обжимка для заклёпки, кернер, бородка, отвёртка, комбинированные плоскогубцы, острогубцы, боковые кусачки.
• Для калибра простых форм и пониженного класса точности.
• Холоднокатанные термообработанные ленты, толщиной 2.5-0.02 мм, что нужна для создания плоской и витой пружины и пружинящей детали со сложной конфигурацией, клапана, щупа, берда, ламели двоильного ножа, конструкционная мелкая деталь, включая часы.

У10А, У12А

• Сердечника.
• Игольных проволок.

У10, У10А, У11, У11А

• При производстве инструментов, которые работают в условии, что не вызывают разогрев режущей кромки.
• Деревообработке. Ручной поперечной, столярной пилы, пила машинная столярная, сверла спиральная.
• Штампа холодной штамповки маленьких размеров без переходов сечения.
• Калибра простых форм и пониженного класса точности.
• Накатного ролика, напильника, слесарного шабера и пр.
• Напильника, шабера холоднокатаных термообработанных лент, имеющих толщину 2.5-0.02 мм, что используется при изготовлении плоской и витой пружины, а также пружинящей детали со сложной конфигурацией, клапана, щупа, берда, ламели двоильного ножа, конструкционной мелкой детали, включая часы.

У12, У12А

• Для метчика, напильника, слесарного шабера.
• Штампа холодных штамповок обрезных и вырубных маленького размера без перехода по сечению, холодновысадочного пуансона и штемпеля мелкого размера, калибра простых форм и пониженного класса точности.

У13, У13А

• При производстве инструмента с уменьшенным износом и умеренном, а также значительном удельном давлении (без разогрева режущей кромки).

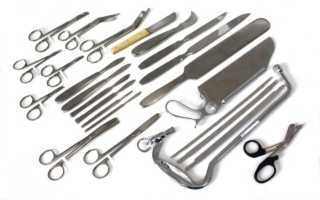

• Напильники, бритвенные лезвия и ножи, острые хирургические инструменты, шаберы, гравировальные инструменты. Инструмент из стали.

Углеродистые и легированные инструментальные стали являются доступным и эффективным материалом. С помощью них не обходится ни одна из отраслей, в которых используется ручной или автоматический инструмент. Соотношение цены и качества делает данный материал наиболее доступным и в некотором роде даже незаменимым.

Инструментальная углеродистая сталь

Сортамент углеродистых инструментальных сталей по ГОСТ 1133-71 (кованая круглая и квадратная); ГОСТ 2879-88 (горячекатаная шестигранная); ГОСТ 4405-74 и ГОСТ 103-2006 (полосы кованые и горячекатаные); ГОСТ 7417-75, ГОСТ 8559-75 и ГОСТ 8560-78 (калиброванная), ГОСТ 14955-77 (со специальной отделкой).

Назначение углеродистых инструментальных сталей приведено в таблице ниже.

Химический состав углеродистых инструментальных сталей стандартизирован по ГОСТ 1435-99 .

Углеродистые стали применяют для изготовления режущих инструментов, работающих в условиях, не вызывающих нагрева рабочей кромки свыше 150-200 °С. Они используются также для штамповых и измерительных инструментов.

Основные достоинства углеродистых сталей — получение высокой твердости в поверхностном слое при сохранении вязкой сердцевины. Это в ряде случаев обеспечивает минимальную поводку инструмента и повышение его механических свойств; низкую твердость в отожженном состоянии НВ 1800-2000 МПа, позволяющую использовать высокопроизводительные методы изготовления инструмента (накатку, насечку); закалку с низких температур (770-820 °С); получение после закалки малых количеств остаточного аустенита, что обеспечивает им повышенное сопротивление пластической деформации; сохранение чистой поверхности при закалке вследствие охлаждения в воде, что упрощает очистку инструментов; низкую стоимость.

Вместе с тем недостатки углеродистых сталей существенно ограничивают область их применения: вследствие низкой теплостойкости — способности сохранять твердость лишь при нагреве до температур, не превышающих 170-200 °С. Меньшая прочность по сравнению с быстрорежущими сталями связана с получением более крупного зерна (8-9 балл) при оптимальных температурах закалки. Склонность к росту зерна при незначительных перегревах при закалке приводит к понижению механических свойств. Ограниченная технологическая закаливаемость требует применения высоких скоростей охлаждения в перлитном интервале, что приводит к неоднородной твердости, особенно у инструментов небольшой толщины, а также к большой поводке и термическим трещинам. Стали нельзя применять для относительно крупных инструментов (диаметром или толщиной больше 30 мм), если они предназначены для работы при повышенных давлениях. Стали склонны к отпуску поверхностных слоев при нагреве во время шлифования и заточки.

Углеродистые стали используют для инструментов, не подвергаемых в процессе работы нагреву до температур свыше 150-200 °С и не требующих в процессе изготовления значительного шлифования (напильники, метчики, развертки, ножовки, топоры, колуны, стамески, слесарно-монтажные и хирургические инструменты, а также для некоторых штамповых и измерительных инструментов.

Высокая твердость углеродистых сталей (HRC 62-63) достигается уже при 0,6 % С в инструменте диаметром (толщиной) 1-5 мм.

В инструменте большей толщины такую твердость на поверхности можно получить лишь при 0,8-0,9 % С. С увеличением содержания углерода более 0,9-1,0 % твердость повышается до HRC 65.

Оптимальное содержание углерода определяется особенностями работы инструмента, его формой и технологией изготовления. Если инструмент подвергается в основном ударным нагрузкам (деревообрабатывающий инструмент, зубила, некоторые штампы), целесообразно применять доэвтектоидные стали с 0,6-0,7 % С с трооститной структурой. Для остального режущего инструмента более целесообразна мартенситная структура с избыточными карбидами, образующаяся в заэвтектоидных сталях, содержащих 0,9- 1,3% С. Эти стали имеют высокую твердость и износостойкость и удовлетворительные механические свойства. Сталь эвтектоидного состава (0,8 % С) более склонна к росту зерна (перегреву), обладает меньшей стабильностью свойств и в связи с этим находит ограниченное применение.

Предварительная термическая обработка углеродистых инструментальных сталей. Неполный отжиг (нагрев 690-710 °С) с непрерывным охлаждением и сфероидизацию рекомендуется проводить в шахтных или камерных печах (стали У7, У7А, У8, У8А). Продолжительность выдержки после прогрева всей садки до температуры отжига 3-4 ч.

Изотермический отжиг целесообразен для печей непрерывного действия (конвейерных, толкательных). Продолжительность выдержки после прогрева всей садки до температуры отжига 1-2 ч. Изотермическая выдержка при охлаждении 1-2 ч. Отжиг с полной перекристаллизацией (стали У7, У7А, У8, У8А) проводят при необходимости одновременного измельчения структуры. Сфероидизацию (маятниковый отжиг) применяют для получения структуры зернистого перлита.

Высокий отпуск (650-700 °С) следует использовать для снятия наклепа после холодной пластической деформации (так называемый рекристаллизационный отжиг), а также для снятия внутренних напряжений от обработки резанием, предшествующей закалке, перед повторной закалкой изделий, имеющих пониженную твердость после термообработки. Продолжительность выдержки при высоком отпуске 2-3 ч после прогрева всей садки.

Нормализацию применяют для измельчения зерна перегретой стали и для получения небольших параметров шероховатости поверхности при обработке, резанием в тех случаях, когда сталь в отожженном состоянии имеет твердость меньше НВ 1830 МПа. Продолжительность выдержки при нагреве в печах 20-30 мин после прогрева всей садки; при нагреве в соляных ваннах — равняется расчетной выдержке для нагрева под закалку. Режимы отжига, механические и физические свойства углеродистых инструментальных сталей приведены в таблицах ниже.

Нагрев под закалку углеродистых инструментальных сталей осуществляется как в воздушных печах, так и в соляных ваннах. Для соляных ванн выдержка 20-25 с, для воздушных печей 60-80 с на 1 мм толщины.

Условия охлаждения при закалке определяются сечением инструмента.

Поскольку быстрое охлаждение в воде или водном растворе солей и щелочей нежелательно, инструмент небольшого сечения охлаждают в масле или расплавленных солях при 160- 200 o С. Для уменьшения возможности образования трещин и деформаций при закалке в ряде случаев целесообразно проводить охлаждение сначала в воде с последующим переносом в масло.

Отпуск для сохранения высокой твердости и получения оптимальной прочности и вязкости рекомендуется проводить при 150-160 °С для инструмента толщиной более 5 мм и при 170-180°С для инструмента меньшего сечения. Такой отпуск сохраняет твердость выше HRC 62 без разложения остаточного аустенита. Для деревообрабатывающего инструмента рекомендуется более высокий отпуск: 275-290 °С для HRC 55-58 (стамески) и 400-450°С для HRC 44-48 (пилы).

Отпуск проводят в воздушных печах или в жидкостных ваннах продолжительностью 1 ч с последующим охлаждением на воздухе. Для предотвращения трещинообразования отпуск должен быть осуществлен непосредственно после закалки. После шлифования и заточки для снятия напряжений полезен отпуск при 140-160 °С продолжительностью 30-45 мин,

Механические свойства и прокаливаемость углеродистых инструментальных сталей после закалки и отпуска приведены в таблице ниже.

2 Требования, предъявляемые к инструментальным материалам

Основные характеристики

Рассматривая основные свойства инструментальной стали следует отметить нижеприведенные моменты:

1. Низкая чувствительность к перегреву. При механической обработке снятие слоя материала с заготовки происходит за счет оказываемого требования. Нагрев металла приводит к изменению его основных качеств. Поэтому углеродистые инструментальные качественные стали не нагреваются даже при длительном трении с другими поверхностями.
2. Низкая чувствительно к привариванию к обрабатываемым деталям. Из-за оказываемого давления при подаче инструмента на момент обработки заготовок зона трения может несущественно нагреваться, что становится причиной повышения пластичности некоторые материалов. Если инструментальная сталь будет привариваться при этом к поверхности возникнет дополнительное сопротивление и качество получаемой детали существенно снизиться.
3. Для того чтобы упростить обработку металла его делают боле восприимчивой к обработке методом резки.
4. Восприимчивость к прокаливанию также определяется особым химическим составом.
5. Высокая пластичность в горячем состоянии позволяет получать заготовки метод плавления металла.
6. Высокое сопротивление процессу обезуглероживания позволяет получить наилучший результат при проведении закалки или других процессом химико-термической обработки.
7. Во время обработки может возникать ударная нагрузка, которая в большинстве случаев становится причиной образования трещин. Высококачественная углеродистая инструментальная сталь не имеет подобного недостатка.
8. Износостойкость и высокая прочность, твердость поверхности.

Химический состав углеродистых инструментальных сталей

Химический состав инструментальных углеродистых сталей во многом определяют основные эксплуатационные качества металла.

Стали для измерительных инструментов

Измерительные инструменты (плитки, калибры, шаблоны) должны сохранять свою форму и размеры в течение продолжительного времени. В них не должны совершаться самопроизвольные структурные превращения, вызывающие изменение размеров инструмента в процессе эксплуатации.

Коэффициент линейного расширения должен быть минимальным. Этими свойствами обладают стали с мартенситной структурой. Для изготовления измерительных инструментов используют стали марок Х, Х9, ХГ, Х12Ф1. Закалка проводится при температурах 850…870 0С в масле. Для устранения остаточного аустенита после закалки проводится обработка холодом при минус 70 0С, а затем низкий отпуск при 120…140 0С. Твердость после термообработки составляет 63…64 НRС.

Применение

Применение инструментальных углеродистых сталей во многом зависит от химического состава. Чаще всего применяется для получения:

1. Режущего инструмента. На протяжении многих лет для изготовления инструментов использовали обычную сталь, которая в процессе работы могла нагреваться и быстро изнашиваться. На тот момент устанавливались станки токарной и сверлильной группы, которые могли проводить обработку только при низкой скорости и невысокой подачи. Появление современного оборудования, в частности станков с ЧПУ, привело к повышению требований, предъявляемых к инструменту. Только появление инструментальной стали и твердых сплавов позволило полностью раскрыть потенциал современного оборудования. Также не стоит забывать, что для получения качественных поверхностей должна существенно увеличиваться скорость подачи, повысить производительность можно при увеличении подачи. Современные режущие инструменты могут выдерживать неоднократные циклы нагрева и охлаждения, срок эксплуатации при этом увеличивается в несколько десятков раз.
2. Высококачественных деталей. Примером можно назвать конструкцию ДВС, которая имеет поверхности с точными размерами и шероховатостью. Для того чтобы при эксплуатации подвижные элементы не меняли свою форму по причине нагрева их изготавливают из инструментальной стали.
3. Приборов, применяемых для проведения точных измерений. Для получения небольших деталей с точностью линейных размеров в несколько сотен миллиметров заготовка не должна нагреваться или деформироваться за счет оказываемого давления со стороны режущего инструмента.
4. Литейной прессформы, которая должна выдерживать существенное давление.

Применение углеродистых инструментальных сталей в зависимости от марки

Для изготовления деталей больше всего подходить марка У7 или У7А, для изготовления режущего и другого инструмента У10 или У12. Данная закономерность связана с тем, что для получения режущего инструмента должны использоваться более твердые металлы.

Маркировка углеродистых инструментальных сталей в данном случае указывает на процентное содержание углерода и наличие других примесей.

Свойства углеродистой инструментальной стали во многом определяются концентрацией углерода – чем больше, тем поверхность тверже, но повышается и хрупкость.

При холодном прессовании могут применяться марки У10 – У12. Проведенные тесты указывают на то, что их твердость составляет 57-59 HRC. Среди особенностей отметим:

1. Достаточно высокую вязкость.
2. Высокий уровень сопротивления деформациям пластического типа.
3. Повышенная износостойкость.

Если габариты инструмента большие, то могут применяться сплавы, в состав которых включаются полезные примеси.

Требования к инструментальным материалам

Режущий клин при взаимодействии с материалом заготовки, осуществляя непрерывное деформирование и отделение материала, подвергается силовому и тепловому воздействию, а также истиранию. Эти условия работы позволяют сформулировать основные требования к материалу режущей части инструмента. Пригодность таких материалов определяется их твердостью, теплостойкостью, механической прочностью, износостойкостью, технологичностью и стоимостью.

1. Твердость. Внедрение одного материала (клина) в другой (заготовку) возможно лишь при преобладающей твердости материала клина, поэтому твердость инструментальных материалов, как правило, выше твердости обрабатываемых материалов. Однако при повышении температуры инструментального материала его твердость уменьшается и может оказаться недостаточной для осуществления деформирования и разделения материала. Свойства материалов сохранять необходимую твердость при высокой температуре называют теплостойкостью.

2. Теплостойкость. Она определяется критической температурой, при которой происходит изменение твердости. Если температура выше критической, инструмент работать не будет. В общем случае теплостойкость определяет новую скорость резания.

3. Механическая прочность. Важность механической прочности для инструментального материала объясняется его условиями работы, которые характеризуются нагрузками изгибающими, сжимающими и ударными, а следовательно пределы прочности материала на изгиб, сжатие и ударная вязкость являются основными показателями прочности инструментального материала.

4. Износостойкость. Способность материала противостоять изнашиванию определяет длительность работы материала инструмента. Износостойкость характеризуется работой силы трения отнесенной к величине стертой массы материала. Важность этой характеристики в том, что она определяет сохранение начальной геометрии инструмента во времени, т.к. в процессе работы происходит постоянное истирание инструмента (поверхности клина).

5. Технологичность. Технологичность материала — способность его соответствовать требованиям технологии термообработки, обработки давлением, механической обработки и т.д., является свойством, определяющим возможность изготовления инструмента, заданной конструкции.

6. Стоимость. Материал режущих инструментов не должен отличаться высокой стоимостью, т.к. это, в конечном счете, определяет ширину его использования.

Группы инструментальных материалов, применяемые для изготовления режущего инструмента

1. Инструментальные стали

Углеродистые стали используются для изготовления инструмента, который работает при низких скоростях резания 15-18 м/мин, а также при температуре не ниже 200-230оС. Это слесарный инструмент (зубило, напильники, метчики, плашки и т.д.). Твердость углеродистых сталей после термообработки достигает HRC 62-64.

2. Легированные стали

Для повышения технических или иных свойств углеродистых сталей в них вводят легирующие элементы. Так, к примеру:

· (Ni) Никель (H) — повышает пластичность и вязкость, увеличивает прокаливаемость

· (Mn) Марганец (Г) — увеличивает прочность, прокаливаемость, износостойкость

· (Cr) Хром (Х) — упрочняет сталь

· (W) Вольфрам (В) — повышает твердость, износостойкость, теплостойкость

· (V) Ванадий (Ф) ограничивает изменение свойств при нагреве, улучшает качество поверхности и свариваемость, но ухудшает шлифуемость.

· (Mo) Молибден (М) повышает прокаливаемость, прочность, пластичность, вязкость

· (Si) Кремний (С) повышает прокаливаемость.

Теплостойкость легированной стали не больше 300-350оС. Низколегированные стали (Х) с хромом применяют для изготовления слесарного инструмента. Высоко легированные стали ХВГ, ХСВГ для фасонных резцов, сверл малого диаметра, протяжек, разверток и других инструментов, работающих при скоростях резания до 25 м/мин.

3. Быстрорежущие стали

Особую группу инструментальных сталей составляют быстрорежущие стали с содержанием вольфрама от 6-18% с высокой теплостойкостью (до 650оС). Они пригодны для изготовления инструмента, работающего при скорости резания до 60 м/мин.

Из быстрорежущей стали нормальной производительности Р9, Р18 изготавливают сверла, метчики, фрезы, зенкеры, развертки, плашки и т.д., а из сталей повышенной производительности Р18Ф2, Р18Ф5, Р10К5Ф5 или Р9Ф5 делают инструмент для обработки высокопрочных и трудно обрабатываемых материалов, так как эти виды стали обладают повышенной износостойкостью и позволяют работать на скоростях до 100 м/мин.

В виду дефицитности вольфрама, как правило, из инструментального материала делают только режущую часть (пластинки, привариваемые к державкам), а корпусную — из обычной конструкционной стали. После термообработки твердость быстрорежущей стали достигает HRC 64 и больше.

4. Металлокерамические твердые сплавы

Эти материалы представляют собой сплавы карбидов тугоплавких металлов с чистым металлическим кобальтом, выступающим в качестве связки (TiC, TaC, WC).

Твердые сплавы получают прессованием с последующим спеканием отформованного материала. Их применяют в виде пластинок, получаемых спеканием при 1500о-1900о. Такой материал имеет теплостойкость 800о-1000о, что позволяет вести обработку при скорости 800 м/мин. В промышленности применяют многогранные пластинки (3, 4, 6). Недостатком является то, что материал плохо выдерживает ударные нагрузки из-за хрупкости (чем больше в составе кобальта, тем выше пластичность).

Все металлокерамические сплавы делят на три группы:

· Однокарбидные. Вольфрамокобальтовые твердые сплавы ВК2, ВК6, ВК8, где цифры после букв означает процентное содержание кобальта. Увеличение процентного содержания кобальта увеличивает ударную вязкость. Сплавы этой группы наиболее прочные. Применяются для обработки чугуна, цветных металлов и их сплавов, неметаллических материалов. Теплостойкость 250-1000оС.

· Двухкарбидные. В этих сплавах кроме компонентов сплавов групп ВК, включает карбид титана Т5К10, Т15К6, где 6-процентное содержание кобальта, 15-процентное содержание карбида титана, а остальное есть карбид вольфрама. Применяется при обработке углеродистых и легированных сталей. Предельная теплостойкость 1050оС.

· Трехкарбидные. Дополнительно введен карбид тантала помимо тех, что перечислены выше. ТТ17К6, ТТ17К12, где 17- суммарное содержание карбидов титана и тантала, 12-содержание кобальта, т.о. 71-карбид вольфрама. Эти сплавы имеют высокую прочность, применяются при обработке жаропрочных сталей и титановых сплавов.

Рекомендациям ИСО соответствуют три группы твердых сплавов:

Сплавы группы Р нужны для обработки материалов дающих сливную стружку (сталь)

· Группа М — (желтая)

При обработке нержавеющих, жаропрочных сталей и титановых сплавов
