Какие резьбы используются в качестве крепежных?

Какие резьбы являются крепежными?

Вопросы к тесту по ТСМ

2. Способом изготовления метрической резьбы является:

нарезка на токарных станках

нарезка на резьбофрезерных станках

нарезка на резьбонакатных станках-автоматах.

Нарезание резьбы резьбовыми резцами

Нарезание наружной резьбы круглыми плашками, метчиками

Нарезание резьбы гребенчатыми резьбовыми фрезами

Нарезание резьбы винторезными головками

3.К резьбовым крепежным деталям относятся:

болты, винты, шпильки, гайки и т.п.

4. У правой резьбы винтовая линия идет:

У правой резьбы подъем витка (нитки) идет слева вверх направо (по часовой стрелке), а у левой резьбы расположение витков в противоположном направлении.

5. Обозначение метрической резьбы, идущей справа налево и вверх выглядит:

М12×1LH 1- шаг резьбы

6. Подкладную шайбу ставят под:

Подкладную шайбу ставят под гайку или головку винта для уменьшения смятия детали гайкой, если деталь изготовлена из менее прочного материала (пластмассы, алюминия, дерева и т. п.)

7. К типам крепежных резьб относятся:

Виды крепежных резьб: метрическая, дюймовая, трубная. Виды крепежно-уплотнительных резьб: коническая дюймовая, коническая трубная.

8. В чем заключаются основные отличия стандартных болтов от винтов:

Винты (в целом они меньше по размерам) похожи на болты, но имеют головку под отвертку, длиной нарезки резьбовой части, (винты применяют однократно)

9. Сварные соединения чаще разрушаются:

В зоне термического влияния

10. Контактная сварка выполняется:

3 вида сварки: точечная-иструмент электрод в форме стержня; стыковая-ист-та нет; шовная-электроды в форме диска.

11. Тавровые швы по форме подготовленных кромок различают:

V-образные(при толщине от 8до26)и U-образные(более26), Х, без обработки

12. Чем определяется правильный выбор соединения:

1. соединения должны быть прочными

2. не должны искажать форму изделия

3. не должны вносить дополнительных элементов в его конструкцию

4. по возможность должно быть единство технологии изготовления изделия и выполнения соединения

5. необходимо стремиться, чтобы соединение было равнопрочным с соединяемыми деталями

6. должны удовлетворять условиям жесткости

7. условиям герметичности

8. приближать соединения к целым деталям

13. К разъемным соединениям относятся:

соединения болтами, шпильками, винтами, штифтами, шпонками, шлицами, клиньями, прессовые и горячие соединения.

14. В заклепочных соединениях шаг размещения заклепок равен:

Обычно шаг в однорядном односрезном соединении равен 3d,(расположение заклепки от края- 1,5 d),в двухсрезном – 3,5d, где d – диаметр стержня заклепки. В двухрядных соединениях шаг в 1,5 раза больше.

15. Заклепки применяют для соединения:

1. для соединения между собой деталей листовых и монументальных структур (присоединение их к каркасу)

2. закрепление декоративных накладок

3. для соединения деталей, получен обработкой давлением с целью соблюдения единства технологий

4. для соединения несвариваемых сатериалов

5. в соединениях, где необходимо исключить изменение структуры металла, коробление конструкции и перегрев расположенных рядом деталей

6. когда необходимо предотвратить распространение усталостной трещины из детали в деталь

16. Влажность древесины при склеивании составляет:

17. Оптимальная толщина клеевого шва составляет:

18. К синтетическим клеям относится:

Пва, резиновый, клей 88, клеи-расплавы, клеевая кисть кн, кмц

19. Какая часть детали столярного соединения называется фугой:

Кромка

2. Паз, выемка в доске, выстроганная фуганком

3.Шов,образуемый при соединении делянок. Каждая доска или брусок, соединяемые в щит, называются делянкой, а шов, образуемый при соединении делянок,— фугой

4. необходимый зазор, для возможности песпрепятственного движения деталей мебели

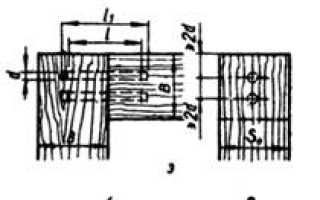

20. Нагелем называется:

Нагелями называются вкладыши(штырь), которые плотно защемляются в толще элементов деревянных конструкций и таким образом соединяют их. вообще это любой стержень

Виды резьбовых соединений и их классификация

Большинство современных металлических, пластиковых, деревянных и других конструкций скрепляются с помощью деталей с резьбовым типом соединения. Благодаря эффективности, простоте и надежности, оно приобрело популярность в строительной отрасли, прокладке трубопроводов, автомобилестроении и машиностроении, а также во многих других областях промышленности. В бытовых условиях резьбовые соединения тоже активно используются.

Функциональный аспект и назначение резьбовых соединений

Винтовая резьба определяется как гребень однородного спиралевидного сечения на внешней или внутренней частях цилиндра. Последние относятся к гайкам, а первые — к болтам, шпилькам или винтам.

Форма резьбы — это конфигурация в осевой плоскости или это профиль, состоящий из гребня, корня и боковин. В верхней части нитей находятся гребни, в нижней — корни, а соединяют их бока. Треугольник, образующийся, когда профиль нити расширяется до точки как на гребнях, так и на корнях, является фундаментальным треугольником. Высота основного треугольника — это радиально измеренное расстояние между гребнем и диаметром корня.

Расстояние, измеренное параллельно резьбовой оси, между соответствующими точками на соседних нарезках, считается резьбовым шагом. Унифицированные винтовые резьбы обозначены в числе витков на каждый дюйм длины. Это число полных нарезок, встречающихся в одном дюйме. Шаг метрической нарезки является расстоянием от двух соседних витков в миллиметрах.

На внутренней нарезке малый диаметр приходится на гребни, а большой — на корни. Если резьба внешняя, то большой диаметр находится на гребнях резьбы, а малый — у корней.

Угол фланка (бока) — это угол между фланком и перпендикулярной осью резьбы. Фланговые углы иногда называют «полууглами» нити, но это верно только тогда, когда соседние фланги имеют одинаковые углы, то есть нити симметричны. Унифицированные резьбы винта имеют угол фланка 30° и симметричны. Вот почему их обычно называют 60-градусными резьбами.

Диаметр шага — это диаметр теоретического цилиндра, который проходит через резьбу так, что расстояние между резьбовыми гребнями и корнями равно. При изготовлении болта с гайкой между сопрягаемыми резьбами намеренно создается зазор. Это разрешение известно как припуск.

Наличие припуска гарантирует, что при изготовлении резьбы между ними будет положительное пространство. Для крепежных деталей он обычно применяется к наружной резьбе. Допуски — это определенные величины, на которые допускается варьировать размеры для удобства изготовления. Фактически это разница между максимальным и минимальным разрешенным пределом.

Данный метод скрепления отдельных деталей приобрел популярность, поскольку обладает множеством преимуществ:

• высокой прочностью и длительным эксплуатационным сроком;
• возможностью создавать сборные/разборные конструкции;
• простотой и доступностью инструментов для монтажа/демонтажа;
• регулировкой силы затягивания;
• небольшим весом и габаритами крепежного элемента в соотношении с монтируемыми деталями;
• большим разнообразием видов соединительных компонентов.

Резьбовые соединения применяются для различных целей:

• обеспечения герметичности при внутреннем или внешнем давлении жидкости;
• создания достаточной жесткости конструкции при передаче внешних приложенных нагрузок;
• формирования хорошей геометрии, чтобы не увеличивать наружный диаметр или значительно уменьшать внутренний диаметр части конструкции.

Соединения, осуществленные благодаря резьбе, являются многоразовыми и могут использоваться в различных условиях. Соединения, основанные на методах сварки или склеивания, а также защелкивающиеся разъемы доступны тоже, но здесь они рассматриваться не будут.

В течение многих лет резьбовые соединения, с упругим уплотнительным кольцом или без него, были стандартом в бытовой, строительной и промышленной сферах. Все соединения, имеющие одну или несколько специальных характеристик, таких как: более высокая прочность, лучшие герметизирующие свойства, более быстрая подпитка, меньший наружный диаметр муфты, внутренняя обтекаемость и отсутствие углублений и т. д. в последние годы стремительно набирают популярность.

Метрическая резьба

Самым востребованным типом в общей классификации считается метрическая резьба, обладающая треугольной формой с равными сторонами. Поэтому в данном типе используется 60-градусный угол.

Резьба обладает шагом от 0,25 до 6 мм. Диаметр с внешней стороны, исходя из размера, достигает от 1 мм до 60 см. Представленный тип резьбы является стандартным для большинства современных крепежных элементов.

Вдобавок метрическая резьба может быть конической формы. Диаметр при этом колеблется в диапазоне от 6 до 60 мм, а конусность составляет 1 к 16. С помощью данного типа резьбы достигается максимальная герметичность соединения. Стопорные гайки с коническим типом применять необязательно, поскольку эффект стопора образуется самостоятельно.

Дюймовая резьба

Она обладает профилем, имеющим треугольную форму с равными бедрами, а угол при этом составляет 55 градусов. Главной особенностью для людей, привыкших к метрической системе исчисления, является измерение диаметра в дюймах, а не в сантиметрах.

Резьбовый шаг зависит от числа витков, которое приходится на 1 дюйм. Такая нарезка не свойственна для стран СНГ, поскольку преимущественно используется на производственных предприятиях в Америке, Англии и некоторых других странах. Особенно часто она применяется при установке трубопроводов различного назначения.

Как и в предыдущем типе, дюймовые соединения могут выпускаться с конусообразной формой, благодаря которой достигается повышенная герметичность в состыкованном месте. Поэтому в использовании уплотнительных элементов обычно не возникает необходимости. Дюймовая нарезка конической формы активно применяется в гидросистемах, когда протягиваются трубы, имеющие сравнительно небольшой диаметр.

Трубная резьба

Она обвивает условный цилиндр и производится в виде треугольника с равными бедрами и углом наклона в 55 градусов. Причем в верхней части гребней имеются закругления, придающие уникальные характеристики данному типу нарезки.

Это позволяет избавиться от зазоров в выступающих или впавших частях, обеспечивая более высокую степень герметизации в месте соединения отдельных деталей. Она, как и предыдущий вариант, является дюймовой, но ее диаметр может достигать от 0,06 до 6 дюймов. Шаг нарезки при этом составляет 11-28 витков.

В отличие от остальных типов дюймовых нарезок шаг у трубной считается сокращенным. Это сделано для того, чтобы достичь максимальной прочности, не допустив опасного уменьшения толщины стенок профильных металлических труб. Данный тип резьбы имеет цилиндрическую или коническую форму, которая будет обладать соотношением конусности 1 к 16.

Трапециевидная резьба

Резьбовые спиралевидные профили с трапециевидными контурами. Они являются самыми востребованными формами, применяемыми для свинцовых силовых винтов. Главными преимуществами являются повышенная прочность и легкость производства.

Преимущественно встречаются в тисках или свинцовом винте токарного станка, а также в других устройствах, где требуется высокая нагрузка. Стандартные вариации включают многозначные, левосторонние и самоцентрирующиеся нити, которые менее склонны связываться под влиянием боковых сил.

Трапециевидный профиль обеспечивает максимально высокий уровень скрепления. Поэтому ее активно используют для сцепления конструкционных частей в механизмах, функционирующих под сильным влиянием динамических нагрузок, к примеру, в ходовых гайках, которые отвечают за фиксацию штоковых задвижек.

Упорная резьба

Данная нарезка в рамках нормативных документов, регулирующих ее параметры, имеет форму трапеции с неровными боками. Одна из гребневых граней обладает уклоном в 3 градуса, а другая — 30.

С помощью упорной резьбы скрепляют детали, имеющие диаметр от 1 до 60 см. Резьбовый шаг составляет от 2 до 25 миллиметров. Как правило, с помощью данного типа резьбы соединяются компоненты, подвергающиеся в процессе использования существенным осевым однонаправленным нагрузкам. Особенности профиля способствуют довольно эффективному и продуктивному сопротивлению данному типу нагрузок.

Резьба «Эдисона»

Профиль резьбы «Эдисона» складывается из дуг, характеристики которых прописаны в соответствующем ГОСТе. Стороны наклонены на 60 градусов, что делает нарезку более стойкой к износу механического характера. Поэтому срок службы таких соединительных деталей довольно высокий.

Поэтому ее довольно часто применяют для скрепления составных частей конструкций, где наблюдаются периодические усиленные нагрузки непостоянного характера. К примеру, она нередко используется в трубопроводной арматуре.

Если вам требуются крепежные изделия высокого качества и различных видов, то ассортимент магазина «Первый крепеж» непременно порадует. У нас огромное разнообразие крепежных элементов:

• гайки;
• шпильки;
• гвозди;
• хомуты;
• болты;
• винты;
• заклепки;
• анкеры и т. д.

Крупные оптовые заказы доставляются по всей России. При необходимости консультант компании ответит на любые вопросы, связанные с продукцией или работой магазина. Чтобы оформить предварительный заказ или уточнить какую-либо информацию, звоните по телефону 8-800-201-81-96 или закажите обратный звонок специалиста через специальную форму на сайте.

Виды резьб

В промышленности используют два основных типа стыков – разъемные и неразъемные. Первые виды получают при помощи крепежа, клепок и пр. одним и наиболее часто встречающихся соединений, можно без сомнения считать первые. Вторые типы выполняют при помощи сварки, пайки, склеивания. На практике все эти способы сочленения деталей стандартизированы.

Виды резьбы

Как уже отмечалось, все виды стыков этого класса стандартизированы. Например, ГОСТ 24705-2004 определяет размеры метрического профиля, в частности, угол в основании, шаг и пр. Всего к метрическому виду относят порядка 15 отечественных и иностранных стандартов.

Существует так же и классификация стыков этого типа. Ее выполняют на основании ее геометрических размеров, расположению на изделии и количеству заходов, или исходя ее практического использования.

Ниже приведен перечень, в котором указаны типы конструкций разъемных соединений и их обозначения:

• метрическая (M);
• метрическая коническая (MK);
• цилиндрическая (MJ);
• трубная цилиндрическая (G);
• трубная коническая (R);
• круглая для санитарно-технической арматуры (Кр);
• трапецеидальная (Tr);
• упорная (S);
• упорная усиленная (S45°);
• эдисона круглая (E);
• метрическая (EG-M);
• дюймовая цилиндрическая (UTS: UNC, UNF, UNEF, 8UN, UNS);
• дюймовая (BSW);
• дюймовая коническая (NPT);
• нефтяной сортамент.

Трубная дюймовая резьба

Все эти конструктивные элементы используются во всех отраслях промышленности, начиная от авиационной и закачивая пищевой.

Метрическая резьба

Метрическая выполняется на основании ГОСТ 8724-2002 – чаще всего применяется при изготовлении крепежных изделий. При соблюдении определенных условий этот вид допустимо использовать в качестве ходовой.

В основе этого вида лежит равносторонний треугольник (с углом в основании 60 градусов). Она может иметь один или несколько заходов. Многозаходную применяют в тех случаях, когда необходимо обеспечить повышенную прочность сочленения узлов.

Отечественные и зарубежные производители выпускают изделия имеющие диаметр от 0,25 до 600 мм и шаг от 0,25 до 6 мм. Изделия с малым шагом применяют тогда, когда необходимо обеспечить разъемную сборку изделий с тонкой стенкой. Кстати, в автомобильной промышленности этот вид применяют достаточно часто. Она может иметь левое и правое исполнение.

Ее обозначают следующим образом – на первом месте указывают букву, в этом случае — это М. Затем, показывается ее номинальный размер и шаг, в отношении этого вида применяют обозначение только в мм. Кроме этого в обозначение параметров входит количество заходов, исполнение (левое или правое). Разумеется, должен быть указан допуск на изготовление. Маркировка М12*1 говорит о том, что она имеет номинальный диаметр 12 мм и шаг 1.

Дюймовая резьба

Этот класса применяется по большей части при создании разъемных стыков трубопроводной арматуры (труб, кранов, клапанов и пр.). Ее наносят на изделия выполненные из металла, пластика. Ключевые параметры определены в ГОСТ 6111-52. В нем приведены таблицы, в которых определены размеры, шаги и допуски. Все размеры и условное обозначение приводят в дюймах.

В основании этого вида лежит треугольник с углом при вершине в 55 градусов. Как и у метрической вершины и впадины удалены.

Производители выпускают детали с трубным профилем от 3/16 (4,8 мм) до 4 (101 мм) дюймов.

Метрическая коническая резьба

Отличие конического изделия от обыкновенного метрического заключается в том, то ее наносят на конусную внутреннюю или внешнюю поверхность. При этом угол конуса составляет 1:16.

Ее применяют в тех случаях, когда необходимо обеспечить герметичность соединения. Например, в трубопроводных системах, предназначенных для транспортировки жидкостей.

Производителю выпускающие изделия с таким видом, руководствуются требованиями ГОСТ 25229-85.

Метрическая коническая резьба

Для обозначения метрического конического профиля применяют буквенное сокращение МК. Далее указывают все необходимые геометрические параметры. Например, МК 24*1,5 показывает то, что она имеет наружный диаметр в 24 мм и шаг 1,5.

Круглая резьба

Круглый профиль используется для создания соединений трубопроводной арматуры, в том числе и кранов. Параметры этого вида определены в ГОСТ 13536-68. Для обозначения в документах и на чертежах применяют буквенное обозначение Кр, далее следуют ее геометрические размеры.

Он образуется окружностями на его вершинах и впадинах. Угол при вершине составляет 30 градусов.

Трапецеидальная резьба

Трапецеидальный профиль относят к ходовым. Отличительное свойство этого вида профиля заключается в том, что она самотормозящая. Это вызвано тем, что при перемещении гайки по стержню развивается большая сила трения. Такое свойство позволяет избежать дополнительного фиксирования гайки на валу.

Трапецеидальный профиль используется для того, что бы преобразовать вращательное движение в трапецеидальное. Как пример, можно привести ходовой вал, устанавливаемый в токарных или шлифовальных станках. Кроме этого оборудования, он нашел свое применение в кузнечно-прессовом оборудовании, автомобильной и тракторной технике. Вообще узлы с трапецеидальным профилем используют для перемещения кареток на сборочных конвейерах, в литьевых машинах, робототехнике и пр.

На практике применяют изделия с размерами от 8 до 640 мм. Шаг составляет от 1,5 до 12 мм.

При внесении параметров на чертежах или документах применяют буквы Тр, затем указывают геометрические параметры.

Требования к параметрам изложены в ГОСТ 24738-81.

Упорная резьба

Требования к упорному профилю определены в ГОСТ 10177–82. Ее применяют тогда, когда в соединении имеются большие осевые нагрузки. В основе профиля лежит трапеция, одна (рабочая), сторона расположена под углом 3 градуса. Противоположная, имеет угол наклона 30 градусов.

Для обозначения применяют латинскую букву S, затем указывают геометрические параметры – диаметр, шаг.

Трубная цилиндрическая, трубная коническая и коническая дюймовая

Трубная цилиндрическая резьба нашла свое применение при сооружении трубопроводов. Производители выпускают изделия, на которых наносят резьбу от 1/16 до 6 дюймов. При этом, на один дюйм может быть нанесено до 28 до 11 ниток резьбы.

Трубная коническая резьба

Она этого вида применяется как крепежно-уплотняющая. Требования к ней определены в ГОСТ 6211-81. В этом документе говорится о том, что профиль должен соответствовать дюймовому профилю. Ее изготавливают на конусе с углом 1:16.

В основании лежит угол в 55⁰.

Она обеспечивает герметичность соединения без применения, каких либо дополнительных приспособлений (шайб, герметиков и пр.). Использование этого вида соединения резко снижает время на сборку/разборку соединения. Ее можно встретить в системах подачи масла, топлива, пара и пр.

Дюймовая коническая резьба

Ее чаще все применяют для соединения элементов, входящих в топливные, масляные и другие трубопроводы. Еще не так давно, она была стандартизирована на основании дюймовой системы мер.

Плашка дюймовая коническая

В основании лежит треугольник с углом в 60 ⁰. Но, в последние годы, на практике стали чаще использовать конический профиль изготовленный на основании метрической системы мер.

Достоинства и недостатки резьбовых соединений

Соединения, получаемые с ее помощью, пожалуй, самые распространенные среди разъемных. В отличие от прочих видов разъемных соединений они обладают следующими достоинствами:

• надежностью;
• простотой монтажа и демонтажа;
• низкой стоимостью, которая обусловлена унификацией и массовым изготовлением крепежных деталей. Для производства применяют как точение, так и накатку.

В тоже время, использование разъемного соединения сопряжено с некоторыми недостатками, в частности, наличие впадин, в конструкции резьбы, приводит появлению зон повышенного напряжения.

Это соответственно снижает прочностные параметры соединения. Довольно, часто, в узлах, где использована резьба, приходится применять дополнительные устройства для предотвращения самораскручивания. Разумеется, средства стопорения применяют исходя из назначения узла, например, колесо автомобиля.

Область применения резьбовых соединений

Резьбу применяют для соединения узлов и сборочных единиц в единую конструкцию. При этом роль гайки может исполнять корпус.

В качестве примеров использования резьбы можно рассмотреть следующие:

• устройство мостовых конструкций;
• стыковка между собой сборочных единиц, например, редуктора и силового агрегата;
• сборка отдельных изделий, к примеру, крышки подшипника и корпуса редуктора;
• дюймовый вид применяется для создания трубопроводных систем.

Виды резьбовых соединений

Наиболее распространенным способом стыковки элементов различных конструкций является резьбовое соединение. Оно широко применяется в строительстве, при монтаже трубопроводов, в машиностроении и многих других отраслях. Популярность этого способа обусловлена следующими преимуществами:

• высокая надежность и продолжительный срок службы;
• создание разъемных соединений, простота монтажа и демонтажа при помощи общедоступных инструментов;
• контроль силы затягивания при сборке;
• малый вес и размеры крепежа, по сравнению с соединяемыми конструктивными элементами;
• широкая доступность, большой выбор типоразмеров крепежа.

Для использования при изготовлении и монтаже деталей необходимо знать существующие виды и параметры резьбовых соединений.

Назначение и виды резьбовых соединений

Резьбовые соединения любых видов резьб выполняют несколько основных функций. Основным назначением является обеспечение плотного соединения стыкуемых деталей с достижением необходимого значения. Кроме того, обеспечивается фиксация деталей в заданном положении, предотвращается возможность их смещения при эксплуатации конструкции или механизма. Еще одним распространенным назначением резьбовых соединений является обеспечение заданного расстояния между деталями.

Классификация соединений этого типа осуществляется по нескольким параметрам. При этом она имеет большое значение, поскольку от вида резьбовых соединений зависит их область применения, особенности эксплуатации, нормы отбраковки.

В зависимости от способа исполнения различают соединения, которые выполняются посредством крепежных элементов и непосредственные соединения. В первом случае монтаж выполняется при помощи болтов, шпилек, гаек, винтов и других вспомогательных элементов. Непосредственное соединение монтируется путем скручивания друг с другом соединяемых элементов, например, труб с нарезанной резьбой.

В зависимости от формы поверхности различают цилиндрические и конические резьбы. Оба этих типа резьб могут быть наружными и внутренними. По направлению витков нарезка может быть левой или правой.

Ключевым параметром для классификации является тип профиля нарезки. По этому признаку выделяют следующие виды резьбовых соединений деталей:

• метрическая;
• дюймовая;
• трубная цилиндрическая;
• трапецеидальная;
• упорная;
• круглая.

Рассмотрим эти типы более подробно.

Метрическая резьба

Самым распространенным видом резьбовых соединений является метрическая резьба. Ее профиль выполняется в соответствии с ГОСТ 9150-81 в форме равностороннего треугольника с углом 60°. Шаг метрической резьбы может составлять 0,25-6 мм, а внешний диаметр — от 1 мм до 600 мм. Такой тип резьбового соединения применяется при изготовлении большинства крепежных деталей.

Кроме того, применяется коническая метрическая резьба с диаметром 6–60 мм конусностью 1:16. Этот тип нарезки позволяет выполнять герметичные соединения. При ее использовании достигается стопорение крепежа, что исключает необходимость применения стопорных гаек.

Дюймовая резьба

Дюймовая резьба имеет профиль в форме равнобедренного треугольника со значением угла 55°, что отличает ее от формы профиля метрической нарезки. Диаметры резьбы измеряются в дюймах. Шаг определяется в количестве витков на 1 дюйм длины резьбовой части изделия. В промышленности применяются резьбовые соединения с наружным диаметром от 3/16 до 4 дюймов с числом витков на один дюйм от 3 до 28. Этот тип нарезки широко применяется на деталях трубопроводов, а также на крепеже производства США, Великобритании и ряда других стран.

Также выпускаются изделия с конической дюймовой резьбой. Благодаря конической форме достигается улучшенная герметичность соединения, что позволяет не использовать уплотнительные элементы. Коническая дюймовая нарезка широко применяется при прокладке напорных трубопроводов малого диаметра в гидравлических системах.

Трубная резьба

Трубная цилиндрическая резьба выполняется по ГОСТ 6357-81. Она имеет профиль в форме равнобедренного треугольника, угол наклона гребней составляет 55°. Верхние грани гребней скруглены. Благодаря этому устраняются дополнительные зазоры в зоне выступов и впадин, что обеспечивает повышенную герметичность соединения. Трубная резьба относится к дюймовым. Ее диаметр составляет от 1/16 до 6 дюймов, а шаг — от 11 до 28 витков.

По сравнению с другими видами дюймовых резьб шаг трубной резьбы сокращен. Уменьшенный шаг позволяет не допустить критического сокращения толщины стенки трубы, что необходимо для сохранения прочностных характеристик трубопровода.

Трубная резьба может быть цилиндрической и конической. В последнем случае ее конусность определяется соотношением 1:16.

Трапецеидальная

К резьбовым соединениям этого вида относятся чаще всего соединения типа винт-гайка. Трапецеидальная резьба выполняется в соответствии с ГОСТ 9481-81. Ее форма представляет собой равнобокую трапецию. Угол наклона граней составляет 30°. Для резьбы крепежных элементов, применяемых в червячных передачах, предусмотрен угол наклона 40°.

Трапецеидальный профиль резьбы позволяет достичь повышенной прочности соединения. Благодаря этому ее применяют для соединения деталей механизмов, работающих под воздействием динамических нагрузок, например, в ходовых гайках, которыми фиксируются штоки задвижек и т. д.

Упорная резьба

Упорная резьба в соответствии с ГОСТ 10177-82 имеет профиль в виде неравнобокой трапеции. Угол наклона одной грани гребня составляет 3°, а второй грани — 30°. Этот тип применяют для крепежных элементов диаметром от 10 мм до 600 мм. Шаг резьбы составляет 2–25 мм. Этот вид резьбового соединения используется для крепления деталей, которые в процессе эксплуатации испытывают значительные осевые нагрузки в одном направлении. Профиль нарезки позволяет эффективно противостоять таким нагрузкам.

Круглая резьба «Эдисона»

Круглая резьба, выполняемая в соответствии с ГОСТ 6042-83, имеет профиль, формируемый дугами. Угол наклона сторон составляет 60°. Благодаря такой форме профиля круглая резьба обладает высокой стойкостью к механическому износу. Это позволяет применять ее в деталях конструкций и механизмов, которые подвержены регулярным переменным нагрузкам, например, в деталях трубопроводной арматуры.

Какие резьбы используются в качестве крепежных?

Трубную коническую резьбу (рис. 1, з) используют как крепежно-уплотняющую. Параметры и размеры трубной конической резьбы определены ГОСТ 6211–81, в соответствии с которым профиль резьбы соответствует профилю дюймовой резьбы.

Чем определяется прочность резьбового соединения?

Прочность резьбовых соединений во многом определяется прочностью материала, из которого изготовлены детали этих соединений. Наиболее часто применяют резьбовые детали из мало- и среднеуглеродис- той стали Ст. З, Ст. 5, Сталь 35, Сталь45 и др.

Какие резьбы применяют в качестве крепежных?

Метрическая резьба (ГОСТ 9150) является основной крепежной резьбой, применяется также в качестве ходовой резьбы. Профиль резьбы — равносторонний треугольник с углом при вершине 60°. Вершины выступов резьбы срезаны. Эта резьба может быть однозаходной и многозаходной, преимущественно правой, с крупным и мелким шагами.

Что называется болтом?

Болт — крепёжное изделие в виде стержня с наружной резьбой, как правило, с шестигранной головкой под гаечный ключ, образующее соединение при помощи гайки.

Кто придумал болтовое соединение?

Широкое применение болты и гайки нашли в XV столетии. Они соединяли подвижные сегменты брони доспехов и части часовых механизмов. Станок немецкого первопечатника Иоганна Гутенберга, созданный в период между 1448 и 1450 годами, имел резьбовые соединения, детали его скреплены винтами.

Какие напряжения возникают в резьбе при действии осевой силы?

Прочность является основным критерием работоспособности резьбовых соединений. Под действием осевой силы в стержне болта (винта) возникают напряжения растяжения, в теле гайки — сжатия, в витках резьбы — смятия, среза.

Как определить диаметр болта формула?

Расчетный диаметр болта определяют по формуле: dр ≥ √<4F/π[σр]>, где: [σр] = σт / [s]; σт – предел текучести материала; [s] – коэффициент запаса прочности, учитывающий условия работы соединения, материал и диаметр резьбы.

Какие соединения называют резьбовыми и для каких целей их применяют?

Разъемные соединения, выполненные с помощью резьбовых крепежных деталей (винтов, шпилек, гаек), называются резьбовыми (рис. 1). … Винты можно вворачивать непосредственно в одну из соединяемых деталей (рис. 1,б и в), а можно использовать в паре с гайкой для соединения деталей типа пластин (см.

Какая резьба нарезается на болтах винтах шпильках гайках?

Технические требования к болтам, шпилькам, винтам и гайкам и их условное обозначение изложены в ГОСТ 1759-70. Болты, шпильки, винты и гайки выпускаются грубой точности (класс С), нормальной точности (класс В), и повышенной точности (класс А); на них нарезается метрическая резьба с крупным или мелким шагом.

Какой тип резьбы является основным для крепежных изделий?

В нашей стране производится, в основном, метрическая резьба. Она измеряется в миллиметрах и имеет контур треугольника, угол которого — 60 градусов. В обозначении такой резьбы используется большая буква М. Соответственно, дюймовая резьба представлена в дюймах, а точнее, в количестве витков, расположенных на один дюйм.

Как называется болт с ушками?

Винт барашковый представляет собой шпильку с резьбой с одной стороны винта, и головку с двумя ушками с другой стороны. … В американской форме барашкового винта, ушки имеют более округлую форму.

Какие бывают виды болтов?

Основные виды болтов

• Мебельный
• Лемешный
• Дорожный
• Высокопрочный
• Рым-болт

Как выглядит винт?

Внешне винт выглядит как стержень, на одном конце которого имеется резьба с определенными параметрами (шаг, глубина, профиль), на другом расположена шляпка со шлицем для передачи крутящего момента (завинчивания с помощью отвертки). … Саморез — тип винта, который создает резьбу при закручивании.

Кто придумал болты и гайки?

Первый построенный станок относится к 1568 году. Его изобретателем является математик Бессон. В конце 17 века этот крепеж получил широкое распространение в оружии. Первые же задокументированные сведения о гайках, имеющих резьбу, имеют отношение к 16-17 векам.

Какие виды резьбовых соединений?

По этому признаку выделяют следующие виды резьбовых соединений деталей:

• метрическая;
• дюймовая;
• трубная цилиндрическая;
• трапецеидальная;
• упорная;
• круглая.

Когда появились первые болты?

Первые болты с резьбой появились в XV веке, болты без нарезки, имеющие весьма ограниченное применение, начали использоваться значительно раньше.
