Полиспасты. Назначение и устройство
Полиспастами называют систему, образуемую подвижными и неподвижными блоками, которые соединяются между собой канатными (реже – цепными) передачами. Известные ещё в античные времена, полиспасты и сейчас являют собой устройство, без которого не может функционировать подъёмно-транспортная техника. По сути, за тысячелетия не очень изменились и составляющие этого механизма. Полиспасты, их назначение и устройство – вопросы, важные для эффективного использования всех конструкций механизмов подъёма.
Устройство полиспаста и условия его работы
Основная область применения полиспастов – стреловые механизмы кранов. Всё многообразие полиспастов может быть сведено к двум требованиям: либо увеличить силу (силовые полиспасты), либо поднять скорость (скоростные полиспасты). В подъёмных кранах чаще используются первые, а подъёмниках – вторые. Таким образом, схемы скоростных и силовых полиспастов взаимно обратные.
В состав полиспаста входят следующие составляющие:
- Блоки с неподвижными осями
- Блоки с подвижными осями.
- Обводные блоки.
- Обводочные барабаны.
Все вышеперечисленные элементы располагаются преимущественно в вертикальной компоновке, причём место размещения барабана зависит от наличия обводных блоков: сверху, если такие блоки отсутствуют, и снизу – если присутствуют.
Количество блоков с неподвижными осями всегда на один меньше, чем с подвижными. При этом общее количество блоков определяет (для силовых полиспастов) кратность увеличения суммарного усилия на механизме. Количество обводных блоков определяется размерами узла: с увеличением числа таких блоков усилие также увеличивается.
Силовые полиспасты, назначение и устройство которых характеризуется несколькими параметрами, важнейшим из которых является нагрузка, развиваемая в подъёмном механизме. Она увеличивается с увеличением расчётной грузоподъёмности крана, кратности устройства (количества ветвей каната, на которых подвешен груз) и КПД блока. КПД учитывает потери на трение в осевых опорах, а также потери, определяемые жёсткостью каната или цепи.
Полиспастов может быть несколько, тогда суммарная нагрузка на блок пропорционально уменьшается. Одинарные полиспасты конструктивно проще, но и наименее эффективны. В них один конец неподвижно закрепляется на неподвижном элементе, а второй – на барабане. При этом угол отклонения весьма ограничен из-за опасности схода каната с блока. Наличие обводного блока существенно улучшает условия работы механизма: нагрузка становится симметричной, что снижает износ каната, и увеличивает допустимую скорость вращения блоков. Устойчивость действия полиспаста зависит также от расстояния между обводным и основными блоками. С увеличением этого параметра надёжность полиспаста как функционального узла возрастает, хотя одновременно увеличивается (из-за наличия соединительной оси) и его сложность.
Другими схемами полиспастов, применяемых на практике, являются:
- Сдвоенные трёхкратные, когда в схеме присутствует три рабочих блока и два обводных;
- Сдвоенные трёхкратные, снабжённые уравнительной траверсой. Вариант используется в грузоподъёмной технике, которая эксплуатируется в тяжёлых и особо тяжёлых условиях.
Эксплуатационные характеристики полиспастов и их выбор
На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:
- Грузоподъёмность основного механизма, в составе которого работают данные узлы.
- Количество обводных блоков: с ростом их числа потери на трение возрастают.
- Углы отклонения канатов от средней плоскости барабана.
- Диаметры блоков.
- Диаметр каната/высота цепи.
- Материал каната.
- Характер опор (в подшипниках качения или скольжения).
- Условия смазки всех осей полиспаста.
- Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).
Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:
- При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
- При редкой смазке – 0,95…0,60;
- При периодической смазке — 0,96…0,67;
- При автоматической смазке – 0,97…0,74.
Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:
- При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
- При нормальных рабочих температурах и смазке – 1,0…0,92.
Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение.
Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки.
Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.
Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,5 0 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…2 0 .
ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.
Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.
Запасовка полиспастов
Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.
Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.
Различают следующие схемы запасовок:
- Однократная, которая применяется для грузоподъёмных механизмов стрелового типа с гуськом. Крюк при этом подвешивается на одной нитке каната, последовательно проводится через все неподвижные блоки, после чего наматывается на барабан. Такой способ запасовки наименее эффективен.
- Двухкратная, которая может быть применена на кранах, как с подъёмной, так и балочной стрелой. В первом случае неподвижные блоки располагаются на головке стрелы, а противоположный конец каната закрепляется в грузовой лебёдке. Во втором случае один из концов каната закрепляют на корне стрелы, а второй последовательно пропускают через обводной барабан, блоки крюковой подвески, стреловые блоки, блоки оголовка башни и затем подводят к грузовой лебёдке.
- Четырёхкратная, используемая для механизмов большой грузоподъёмности. Здесь реализуется одна из схем, описанных выше, но отдельно по каждому из блоков крюковой подвески. Две рабочих ветви каната при этом направляются на блоки рабочей стрелы. Соединение смежных полиспастов производится через дополнительный неподвижный блок, который устанавливается на стойке платформы поворота крана.
- Переменная, суть которой состоит в изменении грузоподъёмности крана. При таком виде запасовки (она может быть и двух-, и четырёхкратной) возможно соответствующее увеличение массы поднимаемого груза. Для этого в подвижные блоки дополнительно устанавливают по одной или две подвижных обоймы. Удержание обойм производит сам грузовой канат из-за разницы в усилиях, которые создаются наличием крюковой подвески. Изменение кратности запасовки выполняется опусканием крюковой подвески на опору при продолжающемся сматывании каната.
Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.
Полиспасты — принцип работы, назначение и устройство
Полиспаст – система из двух или более блоков, которые обвиты цепью (канатом) и служащие для подъема различных грузов. Впервые они были использованы еще на заре появления механизмов для поднятия такелажа, тяжелых строительных блоков при строительстве зданий. В основе полиспастов лежит желание с минимальными усилиями переместить либо поднять какой-либо груз (одновременно происходит проигрыш в итоговом расстоянии, на которое необходимо поднять его, что соответствует законам физики).
Сфера использования подобных систем
На сегодня его используют в качестве составного элемента механизма стрелы башенного либо иного крана, устройств и приспособлений для выполнения такелажных работ. Также они могут использоваться отдельно для аккуратного перемещения и безопасного подъема различых грузов на небольших судах и других объектов. Среди других сфер применения отметим:
- натяжение высоковольтных линий электроснабжения, линий связи, несущих тросов различных конструкций;
- поддержание постоянного давления на опоры при спуске и подъеме массивных объектов;
- перемещение массивных предметов, включая вытаскивание застрявших или вылетевших с дороги автомобилей;
- активный отдых (альпинизм, экстремальный туризм).
Конструктивные особенности современных полиспастов
Основной сферой применения подобных систем остаются стреловые механизмы башенных, мостовых, автомобильных кранов. С помощью полиспастов можно значительно увеличить силу либо наоборот скорость. Первое используют в кранах, а второе в подъемниках. Конструктивно они включают следующие элементы:
- блоки подвижные и неподвижные;
- барабаны обводные;
- блоки обводные.
Традиционной компоновкой полиспастов остается вертикальной, а место расположение барабана определяется наличием обводных блоков. Если последние отсутствуют, то барабан находится вверху и наоборот. Одновременно количество блоков (для силового типа) определяет степень роста суммарного усилия, а количество подобных элементов с неподвижно закрепленной осью на 1 меньше, чем с подвижной.
Специфика роста кратности в полиспастах различного типа
Увеличение кратности в силовых системах позволяет снизить нагрузку на каждый отдельных канат, что позволяет добиться сразу нескольких эффектов:
- возможность использования канатов меньшего диаметра;
- возможность уменьшения диаметра блоков и барабана;
- возможность снижения массы и передаточного отношения приводного редуктора.
Одновременно в этом случае понадобится большая канатоемкость барабана, так как выигрыш в силе автоматически ведет к «проигрышу» по расстоянию.
У скоростных полиспастов рабочую силу, которая развивается пневматическим либо гидравлическим цилиндром, прикладывают непосредственно к подвижной обойме, а груз одновременно подвешивают к свободного краю подъемной цепи, каната либо веревки. Здесь выигрыш в скорости будет чем больше, тем выше подъем груза.
Особенности силовых полиспастов
Ключевой характеристикой подобных систем остается максимальна нагрузка, которая может быть развита. В общем случае, она зависит от следующих факторов:
- грузоподъемность крана, где полиспасты устанавливаются;
- кратность устройства (общее число ветвей каната, удерживающих груз);
- КПД блока, который определяют потери на преодоление силы трения, а также зависящие от жесткости цепи либо каната.
На механизме по подъему и передвижению груза может быть одновременно установлено несколько полиспастов, то позволяет равномерно распределить нагрузку и уменьшить толщину веревки либо каната. Одновременно одинарные полиспасты наиболее просты технически (у них один конец закреплен, а второй находится на барабане). Одновременно у последних очень ограничен угол отклонения из-за риска схода подъемного каната с блока. Вместе с этим наличие дополнительного блока усложняет и удорожает всю систему, но дает сразу несколько преимуществ:
- возможность повышения скорости вращения блоков;
- снижение износа каната;
- более симметричное расположение нагрузки.
Наиболее широко используют на практике следующие схемы полиспастов:
- сдвоенные трехкратные с наличием в схеме расположения двух обводных и трех рабочих блоков;
- сдвоенные трехкратные, имеющие уравнительную траверсу, которая позволит использовать грузоподъемную технику в тяжелых условиях.
Особенности выбора полиспаста
В идеальном случае, для каждого грузоподъемного механизма подобная система должна проектироваться индивидуально. При этом учитывают следующие факторы:
- общая грузоподъемность механизма;
- число обводных блоков, влияющих на итоговые потери на постоянное трение (зависят от типа опорных подшипников, способе смазки);
- диаметры отдельных элементов полиспаста;
- углы допустимого возможного отклонения от плоскости обводных барабанов;
- материал изготовления грузоподъемного каната;
- характер и вид опор, способы смазки для снижения трения осей;
- скорость движения подвижных блоков.
На практике обычно используют типовые решения, что позволяет сэкономить время на производстве, проектировании подобных систем, их сертификации. Дополнительно они обходятся значительно дешевле для конечного покупателя.
Запасовка полиспастов
На практике может появиться необходимость изменить расстояние между основными грузовыми блоками и расположение последней. Подобная процедура называется запасовкой и она позволяет изменить скорость либо высоту подъема груза. В грузовых кранах с ее помощью можно подкорректировать нарушенную прямолинейность подъема, что повышает общую безопасность работ и предсказуемость поведения.
Всего существует четыре вида запасовки:
- Однократная, которую используют на стреловых подъемных механизмах, оснащенных гуском. В этом случае крюк подвешивают на одной нити каната и проводят через все блоки с последующим наматыванием на жестко закрепленный барабан.
- Двухкратная, которую используют на различных кранах, имеющих балочную и подъемную стрелу. В 1-м случае конец каната крепят на корне, а 2-й прогоняют через обводные барабаны, крюковые и стреловые блоки, вершину башни с подводом к лебедке. Во 2-м случае неподвижно жестко закрепленные блоки размещают прямо на головке стрелы, а канат крепят сразу в грузовую лебедку.
- Четырехкратная, которую применяют обычно на кранах и механизмах с высокой грузоподъемность. В ее основе лежит однократная или двухкратная запасовка, но ее реализуют отдельно по каждому из имеющихся блоков.
- Переменная, в основе которой лежит желание изменить рабочую грузоподъемность механизма. Для этого в подвижные блоки монтируют подвижные обоймы, которые удерживает сам канат либо цепь. Изменение же кратности проведенной по итогу запасовки идет за счет опускания подвески на специальную опору, которое происходит при сматывании каната.
Полиспаст. Виды и устройство. Применение и особенности
Полиспаст – механическое устройство, состоящее из подвижных и неподвижных блоков с роликами. Предназначено для перемещения грузов, с использованием цепной или канатной передачи, главная особенность которого выигрыш в силе. Система позволяет с ее помощью выполнять подъем тяжестей, прикладывая для этого меньшее усилие.
Элементы полиспаста
В состав простейшего полиспаста входят:
- Неподвижные блоки.
- Подвижные блоки.
- Веревка, трос или цепь.
Неподвижные блоки в системе представляют собой ролик на оси в корпусе, закрепленный в одном положении. При пропуске через него веревки или троса происходит только оборачивание ролика в момент прикладывания тягового усилия. За счет его применения выполняется изменение направления тяги. То есть, если нужно поднять привязанный груз вверх, то пропущенная через неподвижный блок веревка тянется вниз. Нагрузка при этом остается той же.
Подвижные блоки в полиспасте имеют аналогичную конструкцию, что и неподвижные. Единственное их отличие заключается в методе крепления. Груз цепляется непосредственно к подвижному блоку. Если пропустить через последний веревку, и потянуть за нее, то для поднятия прикрепленной тяжести потребуется приложить меньшее усилие в 2 раза, чем ее фактическая масса.
Как устроен полиспаст
Данное устройство является системой из подвижных и неподвижных блоков. Благодаря этому оно корректирует направления тягового усилия на передающую веревку или трос, при этом уменьшает его в определенное количество раз.
Самое простое устройство состоит из одного подвижного и одного неподвижного блока. Для выполнения поднятия груза с его помощью край веревки привязывается к якорю вверху. Затем она пропускается через подвижный блок, к обойме которого крепится предмет для перемещения. Дальше веревка заводится в неподвижный ролик, подвешенный вверху возле якоря. В таком случае если ее тянуть вниз, то груз будет подниматься вверх. Причем для этого нужно будет приложить усилие в 2 раза меньшее.
Если же усложнить систему, и увеличить количество блоков, то ее эффективность повысится. Так, у полиспаста с двумя подвижными и двумя неподвижными роликами выигрыш в силе составит уже в 4 раза. То есть, чтобы поднять определенный вес, нужно будет приложить только четверть усилия.
Представленные примеры имеют эффективность в выигрыше в силе 2 или 4 раза только в теории. На практике же этот показатель немного меньше, так как на продуктивность системы влияют и другие факторы. В целом, теоретически можно использовать полиспасты с огромным количеством блоков, и выигрывать в силе хоть в 100 или 1000 раз, но обычно это нецелесообразно, сложно и дорого.
Главный недостаток полиспаста
Как известно, к каждому воздействию имеется противодействие. Выигрыш в силе на полиспасте имеет и существенный недостаток – проигрыш в расстоянии. То есть, чтобы снизить усилие при подъеме груза в 2 раза используется обычная простейшая схема. Если вертикально перемещается 100 кг, то потянуть за веревку придется с усилием 50 кг. При этом для поднятия груза на 1 м в высоту, придется выбрать 2 м веревки. Когда же используется устройство с пятью подвижными блоками, то придется вытянуть вместо 1 м уже 10 м.
Выигрыш в силе равен проигрышу в расстоянии. Из-за этого и следует, что слишком сложных полиспастов с большим количеством блоков просто не делают. Для них необходимо использовать очень длинные веревки, троса или цепи. Это делает конструкцию дорогой и громоздкой. В реальной жизни обычно применяют полиспаст с выигрышем в силе максимум 8 раз, то есть на 4 подвижных блока.
Почему на практике выигрыш в силе меньше расчетного значения
Применение правила, что один подвижный ролик дает выигрыш в силе в 2 раза на практике не работает. Это значение получается немного меньшим, а иногда и существенно.
Причина этого в прочих условиях:
- Материале троса.
- Типе подшипников.
- Диаметре каната.
- Углу между канатом и средней плоскостью ролика.
Все перечисленные факторы влияют на уровень трения. Ролик блока при оборачивании требует прикладывания дополнительного усилия. Кроме этого значение имеет масса самих блоков и троса. Поднимать нужно не только сам груз, но и элементы системы. Все этого немного, но влияет на конечный выигрыш в силе. Так, на практике чтобы сдвинуть с места массу 100 кг устройством с кратностью 4 раза, приложить придется не 25 кг, а приблизительно 27-31 кг. Если ролики оборачиваются не на подшипниках, а втулках, кроме этого их оси не смазаны, то этот показатель возрастет еще больше.
Трение – это враг полиспаста. Чем оно ниже, тем эффективней система. Если применяются миниатюрные ролики, то выигрыш в силе меньший. Самое высокое КПД устройства на больших блоках.
Полиспаст на карабинах
Область использования полиспаста обширна. Его схема применяется для поднятия грузов в разных областях. Особенно часто ее используют альпинисты. При ограниченности снаряжения в походе часто выполняется сборка полиспаста без блоков с оборачиваемыми роликами. Вместо них применяются обычные карабины.
Это возможно только в сочетании со шнуром, так как благодаря его наружной оплетки, тот имеет невысокий коэффициент трения. Такая конструкция на карабинах работает, но существенно менее эффективно. Ее практическое применение целесообразно только при установке вместо роликов карабинов в количестве до 4 шт. Если больше, то для преодоления трения на них требуется приложить усилие, которое окажется больше, чем реальная масса перемещаемого груза. В идеале использовать такую систему на 2-3 карабина. Если же их будет существенно больше 4-х, то в определенный момент для поддержания груза на весу будет достаточно просто массы самого шнура, удерживаемого трением.
Виды
Полиспаст может иметь конструкцию различной сложности. В целом такие системы можно разделять на виды по ряду критериев:
- Назначению.
- Количеству блоков.
- Сложности схемы.
По назначению полиспасты разделяют на силовые и скоростные схемы. В первых ставится акцент именно на большой выигрыш в силе. В таком случае для выполнения перемещения груза нужно делать большую выборку веревки или троса. При этом сама тяжесть будет двигаться медленно. Скоростные схемы дают выигрыш в силе 2-4 раза, при этом действуют они сравнительно быстро. Они предназначены для работы с небольшими тяжестями, когда нужно просто слегка уменьшить уровень нагрузки.
Скорость срабатывания полиспаста зависит от используемого в нем типа привода. Если конец веревки тянет человек вручную, то и продуктивность схемы невысокая. Когда же она наматывается на быстро оборачиваемый вал лебедки, то фактическая скорость перемещения груза даже на силовой схеме будет высокой, хотя сравнительно и уменьшенной относительно самой выборки.
Полиспаст может состоять из разного числа блоков. Чем их количество выше, тем естественно больший вес можно поднять, приложив фиксированное усилие. На практике в отдельных случаях можно встретить устройства, схема которых предусматривает десятки роликов в подвижных и неподвижных узлах.
Также полиспасты разделяют на простые и сложные. В первых используется одна веревка, канат или цепь. В сложных системах объединяется несколько полиспастов с отдельными тросами. Это позволяет добиваться в силе большого выигрыша при использовании меньшего количества роликов. К примеру, если соединить вместе полиспасты на 1 и 2 блока, то конечная кратность связки получится 6 раз. При одном канате для такой эффективности нужно будет применять 6 роликов.
Область использования
Полиспаст применяется в разных отраслях для облегчения поднятия тяжестей, а также их перемещения по вертикальным и наклонным поверхностям.
Устройство используют для:
- Подъема альпинистов и их снаряжения по отвесным скалам.
- Погрузочных работ.
- Подъема стройматериалов.
- Извлечения автомобилей из снежных заносов, грязи.
- Выполнения спасательных операций.
- Натяжки кабеля на ЛЭП и т.д.
Схема полиспаста является элементом механизма подъемного крана, лифта, лебедки и десятков других машин. Ее использование позволяет отказаться от установки мощного привода. Так, к примеру, полиспаст позволяет лебедке со слабым двигателем, питаемым от бортовой сети 12В, вытягивать тяжелый многотонный автомобиль из грязи.
Виды полиспастов в продаже
Можно встретить соединенные блоки с роликами для сборки полиспаста. В них применяется одна ось, что обеспечивает упрощенный монтаж к якорю или к грузу. Такие элементы могут быть как небольшими, предназначенными для использования альпинистами или ручного перемещения стройматериалов на площадке, так и очень массивными. Последние применяют на карьерной и шахтной технике, грузовых лифтах.
Отдельного внимания заслуживают уже собранные системы с готовой распасовкой шнура. Они обычно рассчитаны на применение при эвакуации. Подобные устройства одним блоком цепляются к якорю, а вторым к грузу. Распасованный между роликами шнур необходимо вытягивать сбоку. В результате произойдет сужения между элементами. За счет того, что трос по сути складывается многократно, то в общем подобные системы выдерживают большие нагрузки. Их часто применяют, чтобы вытащить машину из снега или грязи. Если длины такого устройства недостаточно, то его можно подцепить цепью или стропой. Они послужат для передачи тягового усилия.
Запасовка полиспастов монтажных что это такое?
Полиспаст: схема, назначение, виды
Полиспаст – это специальное приспособление для подъема грузов, состоящее из двух и более блоков, которые последовательно обвиваются канатом либо цепью. Схема полиспаста может быть рассчитана на выигрыш в подъемной скорости или силе. Интернет-магазин «Ленсталь» представляет большой выбор блоков и готовых многоблочных систем различных параметров. У нас можно купить полиспаст с доставкой по Санкт-Петербургу и области, а также в регионы России.
Изначально полиспастная система возникла для обеспечения подъема и перемещения груза. Именно с появления устройства можно отсчитывать эпоху развития грузоподъемных механизмов. Позже приспособление получило широкое распространение в различных сферах – от парусного такелажа до устройства переправ альпинистами.
Устройство и виды полиспастов
В зависимости от конструкции устройства обеспечивают прирост силы или скорости при подъеме и погрузке тяжелых объектов. Существуют такие виды механизмов:
В первом груз крепится к подвижной обойме, а тяговое усилие прикладывается к тросу со стороны последнего блока, который последовательно огибается им. Сила, которую необходимо прикладывать для подъема рассчитывается, как частное от деления веса поднимаемого объекта на кратность полиспаста (количество ветвей каната). Увеличение скорости возможно при приложении усилия к подвижной обойме и подвешивании груза к сбегающему канатному концу. Подъем происходит быстрее за счет значительного увеличения его высоты. Ее простой расчет –произведение хода поршня силового привода на кратность механизма.
В кранах и грузоподъемных механизмах применяются:
- одинарные (концы троса крепятся на неподвижной части конструкции и на барабане);
- сдвоенные (концы каната крепятся на барабане, на котором предусмотрена двойная нарезка – влево и вправо).
В зависимости от мощности и применяемого аксессуара для обвития подвижных элементов устройства бывают:
Схема полиспаста
Схема простого полиспаста выглядит так:
Большой круг на рисунке изображает барабан привода. Маленькие круги – блоки системы. На левой схеме запасовка троса (веревки) такова: один конец фиксируется на неподвижном элементе, второй – на тяговом механизме (барабане привода). Правый вариант предусматривает крепление каната на приводе и к оси подвижного блока.
В более сложных схемах полиспастных систем участвуют три, четыре и больше подвижных и неподвижных элементов, последовательно обвитых канатом.
На рисунке схематически представлено сдвоенное устройство. Два его блока неподвижно зафиксированы к поверхности, два – движутся. В таком исполнении нагрузка на привод, оказывающий тяговое усилие на трос, приблизительно вчетверо ниже, чем необходимое усилие для подъема объекта напрямую двигателем. Такая разница примерна, так как не учитывает КПД механизма, показатель которого обычно колеблется от 93 до 97% и зависит от качества применяемых блоков и сложности схемы.
Расчет полиспаста
Расчетные операции для определения усилий, действующих на элементы системы в ходе работы, нужно начинать с определения параметров и сил, воздействующих на блок:
- сила воздействия груза (Sн);
- тяговая сила мотора (Sc);
- α – угол отклонения;
- D – диаметр блока (ручья);
- d – диаметр втулки.
Стоит сразу отметить, что современные устройства такого типа фактически не имеют углов отклонения. Поэтому (ввиду отсутствия практического смысла) ими можно пренебречь, а в дальнейших расчетах принять синус этого угла за единицу.
Для блока уравнение моментов сил выглядит так:
Sс*R = Sн*R + q*Sн*R + N*f*d/2
- SнR – это момент силы, с которой на систему воздействует груз;
- q – это коэффициент, определяющий жесткость троса при огибании ролика (определяется экспериментально), он учитывает силы, обусловленные структурой витков самого троса или каната;
- N – нагрузка на ось блока;
- f – коэффициент, определяющий силу трения втулки блока.
Для реального практического расчета показатель q не имеет значения. Точнее, его показатель настолько мал в сравнении с силой трения во втулке, что его можно не учитывать. В таком случае формула выглядит так:
Находим нагрузку N. Она определяется разницей в нагрузках на трос с разных сторон блока:
А поскольку мы опускаем углы, упрощаем формулу до:
Объединив все получим формулу определения КПД подъемного устройства:
Убрав незначительные параметры, формула упрощается до:
Эта формула показывает, что для КПД системы самое важное значение имеет качество применяемых в ней блоков и их материалов. Чем ниже их сила трения, тем выше показатель КПД.
Как правило, в расчетах применяются такие уровни коэффициэнта полезного действия блочной системы:
- 97% – принимаемое среднее, если в элементах используются бронзовые втулки и подшипники качения;
- 95% – применяются подшипники скольжения;
- 93% и ниже – запыленные места, агрессивные природные условия работы механизма, высокая температура.
Теперь расчет сил на один блок нужно применить на соответствующее их количество в системе.
S2 = S1*ηп = S0* ηп * ηп = S0*( ηп)2
Сумма усилий с формулой преобразования геометрической прогрессии позволит получить показатель S0 в прямой зависимости от веса поднимаемого груза (Р).
S0 = P*(1 — ηп)/(1 — (ηп)n+1
Кроме того, в зависимости от конструкции системы вероятно придется учитывать нагрузки на остальные обводные ролики, КПД работы каких также стоит учитывать при расчете.
Назначение и применение полиспаста
Одним из наиболее частых применений подъемного механизма из последовательно соединенных блоков выступает использование в качестве составной части механизмов подъема и вылета стрелы кранов, такелажных приспособлений. Система применяется самостоятельно для подъема и перемещения небольших грузов, например, на малых судах. Кроме того, устройства активно применяются в разных сферах:
- сдвоенные часто выступают деталью мостовых, козловых или консольных кранов, где нужно поддерживать постоянное давление на опоры при подъеме и опускании тяжелых объектов;
- натяжение подвесных силовых линий и кабелей связи, несущих тросов при организации подвесных конструкций;
- вытаскивание застрявшего в грязи автомобиля, перемещение тяжелых предметов;
- в альпинизме и горном туризме для натяжения переправ, перил, подъема пострадавших.
В каталоге интернет-магазина «Ленсталь» представлен большой выбор блочных систем. Выбирайте самостоятельно или обратитесь за помощью к нашим менеджерам. Они подберут оптимальное оборудование с учетом ваших целей, необходимых параметров, стоимости и производителя.
Блоки монтажные, полиспасты в Кирове
Блок монтажный с крюком активно применяется в промышленной сфере для изменения направления и снижения тягового усилия грузоподъемных механизмов. Монтажный блок состоит из стальных роликовых колес (существуют разновидности блоков с одним роликом и с несколькими роликами), закрепленных на оси вращения между двумя металлическими щеками, и грузового крюка, предназначенного для фиксации груза или самих блоков. Также для удобства запасовки каната монтажный блок имеет откидную щеку. Этим устройством необходимо комплектовать лебедку при осуществлении процесса подъема в случае, если она находится на одном уровне с грузом.
| 0,5 | 1 | 7,7 | 71,0 | 1,6 |
| 1,0 | 1 | 11,0 | 85,0 | 2,6 |
| 1,0 | 2 | 7,7 | 71,0 | 3,4 |
| 2,0 | 1 | 14,0 | 112,0 | 5,0 |
| 2,0 | 2 | 11,0 | 85,0 | 5,3 |
| 3,2 | 1 | 15,5 | 132,0 | 9,0 |
| 3,2 | 2 | 14,0 | 112,0 | 9,9 |
| 3,2 | 3 | 14,0 | 112,0 | 9,9 |
| 5,0 | 1 | 18,5 | 160,0 | 15,0 |
| 5,0 | 2 | 15,5 | 132,0 | 16,0 |
| 5,0 | 3 | 14,0 | 112,0 | 23,0 |
| 10,0 | 1 | 24,5 | 240,0 | 43,0 |
| 10,0 | 2 | 20,0 | 180,0 | 47,0 |
| 10,0 | 3 | 18,5 | 160,0 | 47,0 |
| 10,0 | 4 | 15,5 | 132,0 | 42,0 |
| 20,0 | 1 | 35,0 | 335,0 | 114,0 |
| 20,0 | 2 | 28,0 | 280,0 | 139,0 |
| 20,0 | 3 | 23,0 | 210,0 | 149,0 |
| 20,0 | 4 | 20,0 | 180,0 | 184,0 |
Блоки монтажные с ушком
Блок монтажный с ушком по функциям и конструкции сходен с блоком с крюком. Отличие заключается в металлическом кольце (ушке), вставленном вместо крюка в качестве грузового крепления. Соединенные между собой канатом блоки составляют устройство, использующееся для снижения тягового усилия грузоподъемных механизмов – полиспаст. При работе монтажный блок располагается перпендикулярно середине продольной оси барабана лебедки.
| 0,5 | 1 | 7,7 | 71,0 | 1,6 |
| 1,0 | 1 | 11,0 | 85,0 | 2,6 |
| 1,0 | 2 | 7,7 | 71,0 | 3,4 |
| 2,0 | 1 | 14,0 | 112,0 | 5,0 |
| 2,0 | 2 | 11,0 | 85,0 | 7,0 |
| 3,2 | 1 | 15,5 | 132,0 | 9,0 |
| 3,2 | 2 | 14,0 | 112,0 | 13,5 |
| 3,2 | 3 | 14,0 | 112,0 | 17,0 |
| 5,0 | 1 | 18,5 | 160,0 | 15,0 |
| 5,0 | 2 | 15,5 | 132,0 | 20,0 |
| 5,0 | 3 | 14,0 | 112,0 | 23,0 |
| 10,0 | 1 | 24,5 | 240,0 | 43,0 |
| 10,0 | 2 | 20,0 | 180,0 | 47,0 |
| 10,0 | 3 | 18,5 | 160,0 | 47,0 |
| 10,0 | 4 | 15,5 | 132,0 | 42,0 |
| 20,0 | 1 | 35,0 | 335,0 | 114,0 |
| 20,0 | 2 | 28,0 | 280,0 | 139,0 |
| 20,0 | 3 | 23,0 | 210,0 | 149,0 |
| 20,0 | 4 | 20,0 | 180,0 | 184,0 |
| 32,0 | 1 | 38,0 | 420,0 | 245,0 |
| 32,0 | 2 | 35,0 | 355,0 | 238,0 |
| 32,0 | 3 | 28,0 | 280,0 | 210,0 |
Блоки монтажные опорные
| 0,5 | 10 | 90 x 145 | 25 |
| 1,0 | 15 | 100 x 155 | 30 |
| 2,0 | 18 | 120 x 200 | 40 |
| 3,0 | 25 | 145 x 220 | 45 |
| 5,0 | 30 | 160 x 260 | 50 |
Рекомендации по выбору, транспортировке и эксплуатации изделий
- Монтажные блоки полиспаста поставляются без упаковки и при грузоподъемности до десяти тонн обладают массой и размерами, позволяющими перемещать их вручную.
- Основными параметрами монтажных блоков являются: грузоподъемность, диаметр каната, тип крепления, количество роликов и диаметр ролика.
Блоки монтажные, полиспасты
Доставка объемных и тяжелых грузов в черте города бесплатно! Бесплатная доставка до терминала транспортной компании при отправке в другие города.

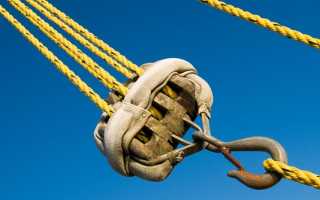

Полиспасты Назначение и устройство
Устройство полиспаста и условия его работы
Основная область применения полиспастов – стреловые механизмы кранов. Всё многообразие полиспастов может быть сведено к двум требованиям: либо увеличить силу (силовые полиспасты), либо поднять скорость (скоростные полиспасты). В подъёмных кранах чаще используются первые, а подъёмниках – вторые. Таким образом, схемы скоростных и силовых полиспастов взаимно обратные.
В состав полиспаста входят следующие составляющие:
Все вышеперечисленные элементы располагаются преимущественно в вертикальной компоновке, причём место размещения барабана зависит от наличия обводных блоков: сверху, если такие блоки отсутствуют, и снизу – если присутствуют.
Количество блоков с неподвижными осями всегда на один меньше, чем с подвижными. При этом общее количество блоков определяет (для силовых полиспастов) кратность увеличения суммарного усилия на механизме. Количество обводных блоков определяется размерами узла: с увеличением числа таких блоков усилие также увеличивается.
Силовые полиспасты, назначение и устройство которых характеризуется несколькими параметрами, важнейшим из которых является нагрузка, развиваемая в подъёмном механизме. Она увеличивается с увеличением расчётной грузоподъёмности крана, кратности устройства (количества ветвей каната, на которых подвешен груз) и КПД блока. КПД учитывает потери на трение в осевых опорах, а также потери, определяемые жёсткостью каната или цепи.
Полиспастов может быть несколько, тогда суммарная нагрузка на блок пропорционально уменьшается. Одинарные полиспасты конструктивно проще, но и наименее эффективны. В них один конец неподвижно закрепляется на неподвижном элементе, а второй – на барабане. При этом угол отклонения весьма ограничен из-за опасности схода каната с блока. Наличие обводного блока существенно улучшает условия работы механизма: нагрузка становится симметричной, что снижает износ каната, и увеличивает допустимую скорость вращения блоков. Устойчивость действия полиспаста зависит также от расстояния между обводным и основными блоками. С увеличением этого параметра надёжность полиспаста как функционального узла возрастает, хотя одновременно увеличивается (из-за наличия соединительной оси) и его сложность. Другими схемами полиспастов, применяемых на практике, являются:
- Сдвоенные трёхкратные, когда в схеме присутствует три рабочих блока и два обводных;
- Сдвоенные трёхкратные, снабжённые уравнительной траверсой. Вариант используется в грузоподъёмной технике, которая эксплуатируется в тяжёлых и особо тяжёлых условиях.
Эксплуатационные характеристики полиспастов и их выбор
На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:
Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:
- При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
- При редкой смазке – 0,95…0,60;
- При периодической смазке — 0,96…0,67;
- При автоматической смазке – 0,97…0,74.
Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:
- При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
- При нормальных рабочих температурах и смазке – 1,0…0,92.
Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение.
Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки. Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.
Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,50 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…20.
ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.
Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.
Запасовка полиспастов
Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.
Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.
Различают следующие схемы запасовок:
Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.
