Как правильно выпаять деталь из платы?

Как безопасно выпаять транзистор, микросхему, диод из платы

Занимаясь ремонтом бытовой техники домашний мастер довольно часто сталкивается с необходимостью замены электронных компонентов, расположенных на платах или смонтированных навесным методом.

Работать в этом случае необходимо аккуратно, иначе можно повредить полупроводниковый слой, пережечь дорожки или даже разрушить корпус.

Для того, чтобы выпаять транзистор, микросхему или диод необходимо знать и соблюдать определенные правила монтажа. Читайте их в этой статье.

Принципы безопасной работы с полупроводниковыми радиодеталями

Температурные условия

Все электронные приборы созданы для эксплуатации при нормальной температуре. Они не могут длительно выдерживать перегрев и плохо воспринимают импульсные температурные воздействия: выходит из строя полупроводниковый переход, нарушаются контакты, разгерметизируется корпус радиодетали.

Однако, основными способами их монтажа остаются сварка или пайка, обеспечивающие разогрев контактных площадок и соединение их при остывании.

Используемые марки легкоплавких припоев типа ПОС-60 или ПОС-40 начинают переходить в жидкое состояние при нагреве до 183 градусов, а при охлаждении на воздухе быстро остывают и создают надежный контакт.

Сохранность работоспособности транзистора, диода, микросхемы, конденсатора обеспечивается за счет короткого времени расплава и застывания припоя на ножке радиодетали.

Конструкция плат

Для обеспечения безопасной пайки следует представлять конструкцию платы, на которую крепится радиодеталь. На практике наибольшее распространение имеют модели с:

• одним;
• или двумя слоями токопроводящих дорожек из медной фольги, на которые наносится припой.

Они наклеены на диэлектрические пластины из стеклопластика или гетинакса.

Кроме этих моделей в специальных высокоточных электронных приборах работают многослойные платы со сложным устройством токопроводящих дорожек различной конструкции.

Монтаж деталей на них пайкой, используя припой, осуществляют роботы в заводских условиях.

Домашнему мастеру качественно выполнить подобную работу в быту довольно сложно.

Необходимый инструмент

Паяльник

Старые модели

Обеспечить нормальный прогрев контактных дорожек плат и выводов полупроводников позволяет правильно подобранный паяльник.

Универсальной конструкцией обладает старая модель ЭПСИ типа «Момент» с мощностью 65 ватт. Ее не сложно изготовить собственными руками.

Раньше широко использовались модели резистивного типа с нагревательным элементом из тонкой нихромовой проволоки.

Современные паяльники

Под конкретные условия пайки сейчас можно приобрести различные виды моделей, снабженные всевозможными функциями.

Например, для выпаивания микросхем, транзисторов и диодов специально создан паяльник с отсосом олова.

Он быстро разогревает слой застывшего припоя и легко удаляет его в жидком состоянии с контактной площадки.

Держатели радиодеталей

При нагреве ножки транзистора для залуживания и пайки всегда следует отводить тепло от корпуса и полупроводникового слоя каким-либо металлическим предметом.

С этой целью обычно применяют пинцет или зажим типа крокодил. Однако, удобнее всего работать медицинским инструментом с тонкими ножками, которым пользуются хирурги при проведении операций.

Фиксация электронных плат

Радиодетали и платы обычно имеют маленькие размеры, требуют надежной фиксации в пространстве. Паять их на весу опасно: небольшое неверное движение способно повредить всю конструкцию.

При работе с ними одна рука уже занята: в ней паяльник. А второй необходимо выполнять еще какие-то дополнительные действия. Выручают в этом случае заводские или самодельные тиски, держатели, струбцины. Ими необходимо обязательно пользоваться.

Иглы для пайки

Их в момент расплава припоя вставляют внутрь гильзы платы для отделения ножки радиодетали от контактной дорожки.

Домашнему мастеру можно купить готовый набор в магазине, например, через интернет в Китае или своем городе.

Для этих же целей хорошо подходят медицинские иглы от шприцов. Их наконечники требуется обточить до прямого угла.

Инструмент для удаления расплавленного олова

Существует несколько способов, позволяющих убрать жидкий припой из места расплава:

• стряхивание на пол, стол или другую поверхность;
• сметание кисточкой или щеткой;
• отсос;
• впитывание в специальную оплетку.

Первые два метода относятся к экстремальным, ими пользуются в крайних случаях. Для нормальной качественной работы подходят два последних способа.

Метод отсоса жидкого олова

Приспособленный для него инструмент называют оловоотсосом. Внешний вид и конструкция одной из многочисленных моделей показана на картинке.

Перед работой у него взводят пружину. Когда припой расплавлен до жидкого состояния, то наконечник устройства прикладывают к нему и нажатием кнопки заставляют усилием освобожденной пружины придать движение поршню для обеспечения разрежения, которое и втягивает жидкий металл в специальную полость.

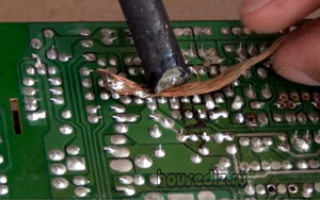

Демонтажная оплетка

Она изготавливается плетением из мягкой медной проволоки. Работать с ней довольно просто: на расплавленный припой накладывают отрезок оплетки, а он быстро впитывает в себя жидкое олово.

Демонтажная оплетка продается в строительных магазинах. Альтернативой ей может служить экранирующая жила от старого коаксиального кабеля для телевизоров, выпускаемая еще в советские времена. Ее пропитывают флюсом их спирта и канифоли.

Как безопасно выпаять транзистор, микросхему, диод

Условия пайки

Создавая рабочее место следует обратить особое внимание на его освещение. Паять радиодеталь при полусумраке нельзя. Если же зрение не позволяет четко видеть все детали, то необходимо надевать корректирующие очки.

Электронная плата должна быть четко зафиксирована в пространстве, а телу обеспечено устойчивое положение. Лучше всего работать сидя или стоя на обоих ногах, уверенно удерживая паяльник. Ведь любое неверное движение нанесет невосполнимый вред.

Технология демонтажа радиодеталей

Наконечник паяльника следует точно устанавливать на слой припоя, расположенный в гнезде одной ножки транзистора и быстро расплавлять его.

Затем в это место вводят с обратной стороны иглу и отделяют олово от ножки. Если имеется демонтажная оплетка или оловоотсос, то пользуются ими.

Когда конструкция радиодетали позволяет использовать металлический зажим для отвода тепла от корпуса, то обязательно применяют его.

Если же место для установки наконечника паяльника сильно ограничено, то работают без использования теплосъема.

В этом случае особое внимание обращают на продолжительность пребывания радиодетали при повышенной температуре.

Особенности демонтажа микросхем

Расположение ножек микросхемы строго в ряд позволяет выполнять расплав припоя во всех гильзах контактных площадок платы с одной стороны корпуса. Это довольно рискованный метод, но в большинстве случаев при хороших навыках он заканчивается успехом.

Его применяют тогда, когда нет под рукой описанных выше инструментов для удаления расплавленного олова, а работу необходимо выполнить быстро.

Подобные операции хорошо обеспечивает трансформаторный паяльник с наконечником из медной проволоки, которую можно перегнуть по форме ножек микросхемы.

Под корпус микросхемы подкладывают шило или тонкое лезвие отвертки. Им действуют в качестве рычага, сдвигают, поэтапно вытаскивают сразу все ножки из гнезд в момент расплавления олова, но не раньше.

Не стоит пытаться полностью извлечь микросхему за один прием, ее достаточно немного выдвигать поэтапно с каждой стороны. При этом следят за температурой корпуса и дают возможность ему остывать.

Подобным методом мне удалось извлечь микросхему К554СА3 из старой платы для работы ее компаратором в самодельном сумеречном выключателе.

У старых платах часто ножки радиодеталей загибали с обратной стороны и пропаивали. Их сложнее демонтировать. Придется расплавлять олово на каждой ножке, надевать на загиб иглу и ей выравнивать контактную проволоку, чтобы она нормально вышла через отверстие гильзы.

Предлагаю ознакомится с видеороликом владельца Radioblogful “Как выпаять микросхему тремя разными способами”

Для решения возникающих вопросов используйте возможность комментирования статьи. Сейчас вы можете поделиться ею с друзьями через соц сети.

Как правильно, быстро и безопасно выпаять радиодетали из платы, чтобы ничего не повредить

Иногда, когда какая-либо техника ломается, люди стремятся скорее выбросить её. На самом же деле электрические приборы часто подлежать починке, а если нет, то отдельные рабочие детали могут послужить в качестве запаски для других приборов.

Если у Вас есть интерес к электронике и радиосхемам, можно самостоятельно выпаять радиодетали из платы. Сегодня рассмотрим, как правильно извлечь элементы, не повредив радиодеталь.

Зачем это нужно

Чтобы выпаять радиодетали из платы, нужно заранее подготовить некоторые инструменты и материалы. Например, в процессе демонтажа точно понадобится паяльник, без которого провести этот процесс невозможно.

Но кроме паяльника могут пригодиться и другие инструменты:

1. Подготовьте пинцет, который поможет извлекать разогретые радиодетали. Можно использовать другие зажимы, например, зажим вида «крокодил», как на фотографии ниже. С помощью зажима можно плотно захватить деталь, кроме того, зажимы хорошо отводят тепло.
2. Для проведения демонтажа может пригодиться полая игла. Они стоят недорого и встречаются во многих строительных магазинах. Такая игла поможет Вам за короткий промежуток времени и осторожно выпаять деталь.
3. Оплётка для демонтажа. Выполняет роль губки. Данный материал впитает в себя припой, благодаря которому можно очистить плату.
4. Приобретите оловоотсосы. Цель применения этого инструмента кроется в названии. Такое приспособление послужит хорошим помощником при выпаивании радиодеталей.

Подготовьте место для работы. Там, где Вы планируете выпаять радиодетали, должно присутствовать хорошее освещение. Наилучшим вариантом является наличие лампы над столом, поскольку тогда свет будет вертикально рассеиваться, препятствуя созданию теней.

Вам будет лучше видно все детали, и Вы не столкнётесь со многими проблемами в процессе демонтажа.

О способах демонтажа

Для начала рассмотрим самую популярную технологию: выпаивание деталей из плат при помощи паяльника, без каких-либо дополнительных устройств. Но в нашей статье мы расскажем и о других способах.

Чтобы осуществить выпойку электролитического конденсатора, нужно подцепить его с помощью пинцета или зажима. Затем нужно прогреть два вывода. После этого осторожно, но быстро вытащить элемент со своего места.

Точно так же можно поступить с транзистором. Необходимо капнуть на три вывода с помощью припоя, после чего вытащить элемент со своего места на плате.

Резисторы, диоды и неполярные конденсаторы имеют в своей конструкции небольшие ножки, которые загибаются в процессе пайки. Это может вызвать затруднения, когда вы захотите выпаять эти элементы.

Лучше всего разогревать выводы и зажимом вытащить деталь из платы, при этом в процессе ножка разогнётся. Другой вывод необходимо подвергнуть той же процедуре.

В данном способе ничего, кроме паяльника и зажимов, не нужно. В случае если у Вас есть полые иглы, выпаять деталь ещё легче. Для начала нужно разогреть контакт при помощи паяльника, а затем иглу с нужным диаметром одеть на соответствующий вывод.

При этом инструмент должен идеально подходить и проходить в отверстие платы. Затем подождите застывания припоя. После достаньте иглы и получите оголённый вывод, его легко будет вывести. Такой способ идеально подойдёт и для элементов с ножками, поскольку ножки деталей не будут повреждены.

Наглядно процесс демонтажа можно увидеть в следующем видео. В нём эксперт показывает, как именно выпаять нужные элементы из платы:

Можно воспользоваться не специальными, а обычными иглами из шприцов. Но кончики иглы необходимо сточить, образуя прямой угол.

При помощи оплётки для демонтажа тоже можно выпаять элементы. До начала в процессе демонтажа обмакните один из концов обмотки в спирто-канифольный флюс. Затем оплётку необходимо приложить к припою, прогрев с помощью паяльника.

Далее припой, разогреваясь, впитывается в оплётку, благодаря чему можно свободно вытаскивать радиодетали. Флюс можно купить или сделать самостоятельно из канифоли, спирта и ацетона. Готовые флюсы продаются в магазинах радиодеталей.

Оловоотсос работает по тому же принципу. Пружина устройство взводится, после чего контакт нагревается. Устройство подставляют к месту припоя, нажав на кнопку. С помощью создавшегося разряжения припой втягивается в оловоотсос.

Это основные способы, с помощью которых можно извлечь различные элементы из схем своими руками. Иногда в интернете можно встретить лайфхаки, которые советуют выпаивать радиодетали с помощью строительного фена.

Мы не рекомендуем пользоваться данным способом: из-за фена могут быть повреждены радиодетали, которые находятся близкой к извлекаемому элементу.

Да и сама необходимая радиодеталь может быть повреждена. Лучше всего использовать варианты, описанные в нашей статье.

Учимся безопасно выпаивать радиодетали из плат

• Что для этого понадобиться?
• Методики демонтажа

Что для этого понадобиться?

Существует множество приспособлений для выпаивания деталей. Конечно же, не обойтись радиолюбителю без паяльника, который и будет основным помощником в этом деле. Однако помимо паяльника, для того, чтобы выпаять элемент, вам понадобятся:

1. Пинцет. Для извлечения разогретых радиодеталей. Вместо пинцета можно взять зажим типа крокодил (показан на фото ниже). Преимущество зажима в том, что он надежно захватит деталь и к тому же станет хорошим теплоотводом.
2. Полые иглы для демонтажа. Приобрести их будет не проблема, стоимость небольшая. С помощью игл можно выпаять радиодеталь быстро и аккуратно, о чем мы расскажем ниже.
3. Демонтажная оплетка. Служит так называемой губкой, которая впитывает расплавленный припой в себя, очищая этим самым плату.
4. Оловоотсос. Название говорит само за себя. Незаменимая вещь для частого выпаивания радиодеталей из плат в домашних условиях.

Также нужно подготовить рабочее место. Оно должно быть с хорошим освещением. Лучше всего, если лампа находится над рабочим местом, чтобы свет падал вертикально, не создавая теней.

Методики демонтажа

Итак, сначала мы расскажем о самой популярной технологии – как выпаять деталь из платы паяльником без дополнительных приспособлений. После чего вкратце рассмотрим более простые способы.

Если вы хотите выпаять электролитический конденсатор, достаточно захватить его пинцетом (либо крокодилом), прогреть 2 вывода и быстро, но аккуратно изъять их из платы.

С транзисторами дела обстоят точно также. Капаем на все 3 вывода припоем и извлекаем радиодеталь из платы.

Что касается резисторов, диодов и неполярных конденсаторов, очень часто их ножки загибают во время пайки с обратной стороны платы, что вызывает сложно при выпаивании без дополнительных приспособлений. В этом случае рекомендуется сначала разогреть один вывод и с помощью крокодильчика, с небольшим усилием вытянуть часть детали из схемы (ножка должна разогнуться). Потом уже аналогичную процедуру выполняем со вторым выводом.

Это мы рассмотрели методику, когда под рукой нет ничего кроме паяльника. А вот если вы приобрели набор игл, тогда выпаять элемент будет еще проще: сначала разогреваем паяльником контакт, после чего одеваем на вывод иглу подходящего диаметра (она должна проходить через отверстие в микросхеме) и ждем, пока припой остынет. После этого достаем иглу и получаем оголенный вывод, который с легкостью можно вывести. Если несколько ножек у радиодетали, действуем также – разогреваем контакт, надеваем иглы, ждем и снимаем.

Все, о чем мы рассказали в этой статье, вы можете наглядно увидеть на видео, в котором предоставлена технология выпайки элементов из платы:

Кстати вместо специальных игл можно использовать даже обычные, которые идут со шприцом. Однако в этом случае изначально нужно сточить конец иглы, чтобы он был под прямым углом.

Выпаять деталь с помощью демонтажной оплетки также не сложно. Перед началом работы намочите конец обмотки спирто-канифольным флюсом. После этого наложите оплетку в месте выпаивания (на припой) и прогрейте жалом паяльника. В результате разогретый припой должен впитаться в оплетку, что позволит освободить выводы радиодеталей.

С оловоотсосом дела обстоят аналогичным образом – взводится пружина, разогревается контакт, после чего наконечник подносят к расплавленному припою и нажимают кнопку. Создается разрежение, которое и втягивает припой внутрь оловоотсоса.

Вот и все, что хотелось рассказать вам о том, как выпаять радиодетали из платы в домашних условиях. Надеемся, предоставленные методики и видео уроки были для вас полезными и интересными. Напоследок хотелось бы отметить, что можно выполнить выпаивание элементов из микросхемы строительным феном, но мы не советуем так делать. Фен может повредить находящиеся рядом детали, а также ту, которые вы хотите извлечь!

Интересное по теме:

Как выпаять микросхему из платы паяльником?

Автор: Владимир Васильев · Опубликовано 15 мая 2017 · Обновлено 25 августа 2018

Всем привет! На связи с вами автор блога popayaem.ru Владимир Васильев. Речь сегодня пойдет о различных способах демонтажа микросхем. Именно с ними возникают трудности при распайке на детали различной техники.

«Зачем оно надо, ведь можно и так купить, ведь стоит копейки!»-воскликнет рядовой обыватель, не понимая, и не придавая значение тому, какое богатство сокрыто в старой электронной технике. Я как-то писал статью о том как разживался радиодетальками когда купить было негде либо не на что.

Обычно при выпаивании различно мелочевки проблем не возникает. Дело это не хитрое, нагрел со стороны монтажа, и вытащил по одному выводы из монтажных отверстий. Куда сложнее дело обстоит с микросхемами, здесь не один вывод, пока один вывод погрел другой уже остыл. Причем отгибать ножки по одной не дело, отвалятся только так.

Для демонтажа микросхем есть несколько приемов:

Демонтаж микросхемы паяльником

Это самый бомжовский и геморный прием, когда ничего кроме паяльника нет но нужно выпаять микросхему.

Для того чтобы прошло это дело более менее гладко очищаем паяльник от налипшего припоя. Можно его очистить об специальную целюлозную губку а можно просто о влажную тряпку. Затем, с помощью кисточки обмазываем все пайки жидким флюсом, я для этого использую спиртоканифоль. Теперь очищенное жало паяльника суем сначала в канифоль а затем тычем в точки пайки выводов микросхемы. В результате медленно, по крупицам, припой начинает переходить с монтажного пятака на жало паяльника. Мы как бы залуживаем жало паяльника но только припой берем с выводов желанной микросхемы.

Так нужно проделать большое количество итераций, не забывая каждый раз очищать жало паяльника, пока микросхема не будет освобождена из монтажного плена. Здесь очень важно не увлечься и не перегреть микросхему. Также от перегрева могут отлететь монтажные пятаки и дорожки, но это важно в том плане если сама микросхема вам нафиг не нужна но нужна сама плата.

Демонтаж микросхемы с помощью бритвенного лезвия

Основная проблема выпайки микросхем состоит, как я уже говорил, в том , что пока греешь один вывод другой уже остыл а чтобы извлечь микросхему нужно чтобы все выводы оставались прогреты одновременно. Это сделать паяльником сложно но можно. Можно конечно взять и варварски изогнуть жало какого-нибудь ЭПСН паяльника и эдаким Г-образным крючком прогревать пайки. А можно пойти проще. Только в этом случае нужно воспользоваться какой-либо металлической пластиной или скобой которая не облуживается.

В качестве такой пластины можно применить бритвенное лезвие. Лезвие нужно для того, чтобы тепло от паяльника концентрировалось не на одном выводе а передавалось сразу нескольким. Единственное, может потребоваться более мощный паяльник так как при низкой мощи тепла которого было достаточно для одного вывода может не хватить на целую прорву выводов.

поэтому прижимаем лезвие к целому рядку ножек микросхемы и начинаем прогревать все пайки одновременно, Прогреваем и одновременно покачиваем микросхему, можно под брюхо микросхемы подсунуть лезвие ножа стараясь приподнять микросхему с одного края. Таким образом освободив от монтажного плена один ряд ножек, тем же макаром, освобождаем второй ряд.

Использование демонтажной оплетки

При демонтаже микросхем голым паяльником используется свойство паяльника притягивать припой. Залуженное и покрытое флюсом жало паяльника обладает хорошей смачиваемостью и вбирает припой очень даже не плохо. Но как повысить эффективность этого процесса?

Можно конечно выбрать паяльник с более широким жалом, тогда им можно будет изъять большее количество припоя. Но можно пойти другим путем, можно воспользоваться оплеткой от коаксиального кабеля. Подойдет антенный провод от телевизора. Сдираем эту оплетку с кабеля и обильно покрываем ее флюсом.

Теперь если прижать такую косичку к пайкам микросхемы и немножко пройтись по ней паяльником можно убедиться чудесных демонтажных свойствах оплетки. Благодаря своей пористости и гигроскопичности она вбирает в себя припой куда лучше любого жала паяльника, освобождая тем самым микросхемные выводы.

Сейчас в продаже имеются специальные демонтажные оплетки, так что можно оставить телевизионный провод в покое.

Демонтаж микросхем с помощью оловоотсоса

Как думаете, что получится если совместить клизму и паяльиик? Получится нечто, изображенное на рисунке. Это оловоотсос и этот конструктив описывался еще в старом журнале не то «Моделист-конструктор» не то «Журнал радио», уже не помню.Сейчас они могут выглядеть совершенно по разному, могут быть такими как на рисунке, могут представлять собой модифицированный шприц. Но суть их от этого не меняется, паяльник разогревает место спая а клизменная груша или шприц вытягивают весь припой. В принципе очень эффективный метод демонтажа.

Использование медицинских иголок

В общем суть в следующем. В аптеке покупаем иголку достаточно тонкую чтобы пролезла в монтажное отверстие и достаточно толстую чтобы можно было одеть на вывод впаянной микросхемы.

Надфилем спиливаем кончик иглы, чтобы получилась простая полая трубочка, будет еще лучше если отверстие немного развальцевать. Получилась хорошая демонтажная игла

А работать с ней очень просто. Одеваем нашу трубочку на вывод микросхемы, паяльником разогреваем место спая. Теперь пока припой еще в жидком виде иголку просовываем в монтажное отверстие и начинаем неистово вращать иглу до момента застывания припоя. Одев иглу на вывод мы тем самым изолировали ножку микросхемы от припоя. Игла имеет особое покрытие которое ухудшает смачиваемость припоем, поэтому припой к игле не липнет.

Сейчас кстати в продаже имеются специальны демонтажные трубочки различных диаметров так что мед. иглы можно уже не покупать.

Использование сплава розе

Для демонтажа микросхем можно использовать сплав розе или сплав вуда. Отличительная особенность состоит в том, что эти сплавы имеют низкую температуру плавления, менее 100 градусов.

Для демонтажа насыпаем несколько гранул в место пая. Теперь наша задача организовать лужицу сплава распределив ее по всем ножкам микросхемы. Благодаря этому низкотемпературный сплав смешался со сплавом припоя в результате общая температура плавления у нас понизилась. Теплопроводность сплава достаточна и лужица сплава покрывает все ножки микросхемы и плавит все и вся. В результате чего микросхема просто извлекается из монтажных отверстий.

Вот, как-то так а на сегодня у меня все.

Думаю что статья окажется полезной особенно для новичков и сохранит несколько нервных клеток при демонтаже очередной микросхемы.

Чтож, друзья, не забывайте подписываться на обновления блога, а я желаю вам солнечного весеннего настроения, удачи и успехов!

Как выпаять микросхему

Необходимость в демонтаже радиоэлементов возникает в нескольких случаях:

• Демонтаж неисправного элемента;
• Ошибочная установка радиодетали;
• Выпаивание из платы – донора ввиду отсутствия новой микросхемы.

Во всех этих случаях, кроме первого, основные условия – сохранение целостности и рабочего состояния выпаиваемой детали и целостность печатной платы.

Для выполнения этих работ требуется соблюдение аккуратности и несложных правил, которые были разработаны еще тогда, когда большая часть номенклатуры радиодеталей была в дефиците. Остро стоял вопрос, как выпаять дорогую микросхему из платы, не повредив ее.

Типы микросхем

Большое разнообразие корпусов микросхем привело к тому, что методика выпаивания стала различаться. Раньше наибольшее распространение имели микросхемы со штыревыми выводами для монтажа в отверстия печатной платы. В дальнейшем, с увеличением степени интеграции, широким распространением автоматизированных линий пайки, стали использоваться элементы для поверхностного монтажа с плоскими или шариковыми выводами.

Для ИМС (интегральных микросхем) с выводами для пайки в отверстия характерны корпуса типа DIP и SIP с двумя и одним рядом выводов, соответственно.

Поверхностный монтаж (SMD) допускает установку ИМС с выводами таких типов:

• Плоские выводы, выведенные наружу корпуса, – SOIC, SOP, QFP (квадратный корпус);
• Плоские ножки, загнутые вовнутрь, под корпус, – SOJ, PLCC, QFJ;
• Шариковые выводы – BGA.

Каждая из разновидностей имеет по несколько подвидов. Общее число типов корпусов исчисляется десятками.

Безопасная работа с полупроводниковыми радиодеталями

Перед тем, как отпаять деталь с платы паяльником, необходимо знать следующее. Полупроводниковые элементы крайне чувствительны к перегреву. Также дорожки на печатной плате при высокой температуре или превышении длительности пайки могут отслоиться от подложки или оборваться, что еще хуже.

Температурные условия

Температура жала паяльника должна составлять 200-250⁰С. При большей температуре могут произойти отслоение печатных дорожек и перегрев микросхемы. Такие же цели ставит время пайки одной ножки – не более 3-х секунд.

Обратите внимание! Некоторые сайты советуют для демонтажа ориентироваться не на температуру, а на мощность паяльника. Это неправильно. Температура у них одинакова, просто менее мощный может не справиться с плавлением припоя у вывода за счет интенсивного теплоотвода, а слишком мощным легко перегреть выводы и плату. Оптимальный вариант – паяльник мощностью 40 Вт.

Многие микросхемы чувствительны к статическому электричеству. Работать необходимо с надетым электростатическим браслетом и с заземленным инструментом.

Конструкция плат

Печатные платы отличаются количеством печатных слоев и способом установки радиодеталей:

• Однослойные;
• Двухслойные;
• Многослойные;
• Для DIP элементов;
• Для SMD компонентов.

На одной плате могут располагаться одновременно DIP и SMD элементы на одной или обеих сторонах. Многослойные печатные платы, кроме внешних слоев, имеют внутренние, которые обычно служат для общей экранировки или разводки цепей питания. Так, материнские платы современных компьютеров или мобильных телефонов имеют до семи слоев.

Методики демонтажа

Способ, как выпаивать микросхемы, зависит, в основном, от типа выводов, хотя есть и универсальные методы.

Демонтаж микросхемы паяльником

Это самый трудоемкий и ненадежный способ. Применяется только тогда, когда количество ножек микросхемы минимальное. Перед тем, как выпаивать микросхемы паяльником, кончик жала тщательно облуживают и очищают от остатков припоя, чтобы он остался только в виде тонкой пленки. Расплавленный припой, который окружает ножку ИМС, под действием силы натяжения переходит на жало. Повторяя процедуру несколько раз, полностью освобождают выводы.

Важно! Перед каждым касанием платы жало очищают от припоя. Время касания не должно быть более трех секунд. Если ножка освобождена не полностью, заняться ею можно только через некоторое время после остывания. В это время можно заниматься следующими выводами.

Демонтаж микросхемы с помощью бритвенного лезвия

При работе с планарными элементами на помощь придет обыкновенное бритвенное лезвие. Для удобства лезвие бритвы разламывают пополам вдоль. Прислонив лезвие вплотную к границе вывода и платы, прогревают привой до его расплавления. Просунув лезвие между ножкой и платой, разделяют их. Лезвие выполнено из нержавеющей стали, поэтому припой к нему не пристает.

Использование демонтажной оплетки

Специальная демонтажная оплетка работает благодаря капиллярному эффекту, втягивая в себя расплавленный материал. Можно с тем же эффектом использовать оплетку экранированного кабеля. Оплетка должна быть чистой, без следов окисления. Для того чтобы улучшить растекание расплава, оплетку смачивают жидким флюсом.

Демонтаж микросхем с помощью оловоотсоса

Оловоотсос представляет собой специальный поршень, который при движении втягивает в себя расплав, освобождая вывод. Данный метод пригоден для работы с DIP и SIP компонентами.

Использование медицинских иголок

Такой способ наилучшим образом показал себя при демонтаже ИМС, особенно для одностороннего печатного материала. Двухсторонний печатный монтаж также может использоваться для демонтажа иглы от шприцов. Выбирая иглу, нужно, чтобы ее внутренний диаметр позволял свободно входить ножке микросхемы, а наружный – проходить в отверстие печатной платы. Кончик иглы стачивают надфилем до получения ровной поверхности.

Иглу надевают на кончик ножки и прогревают вывод паяльником. После расплавления припоя иглу вводят в отверстие платы и плавно поворачивают вокруг оси до застывания олова. После этого снимают иглу с ножки, которая теперь полностью свободна. Материал иглы (нержавеющая сталь) не облуживается, поэтому вращение вокруг ножки необходимо только для того, чтобы легче было вынуть ее из отверстия.

Использование сплава розе

Используя сплав розе, можно выпаять одновременно все выводы ИМС, благодаря тому, что легкоплавкий сплав растекается между выводами и равномерно и одновременно передает всем им тепло от разогретого жала паяльника. После полного прогрева деталь аккуратно извлекают из платы при помощи пинцета.

Минус у данного метода один – после демонтажа остатки сплава розе собрать не получится, поскольку он будет засорен излишками олова и свинца, которые изменят его состав и температуру плавления.

Как выпаять микросхему из платы феном

При работе с SOJ, PLCC, QFJ и BGA корпусами необходима паяльная станция или фен с регулировкой температуры. При помощи станции прогревают целиком участок платы до освобождения микросхемы, а при помощи фена с насадкой поток горячего воздуха направляют на выводы ИМС до их освобождения.

Отпаивать радиоэлементы необходимо при температуре 250⁰С. Соседние элементы для исключения перегрева следует прикрыть алюминиевой фольгой.

Как выпаять конденсаторы из материнской платы

Чтобы выпаять конденсаторы или другие двухвыводные элементы, нет необходимости использовать специальный паяльный инструмент. В процессе демонтажа прогревают один из выводов конденсатора, одновременно наклоняя элемент с целью выхода ножки из отверстия. Далее повторяют то же самое со второй ножкой, наклоняя деталь в обратную сторону. Во избежание отрыва не надо сильно давить на конденсатор. Прогревая поочередно оба вывода, постепенно освобождают их.

Видео
