Цанговое соединение что это такое?

Что это такое цанга: 6 плюсов

Чтобы соединить детали канализационной или водопроводной трубы используют разные типы элементов. К ним относится сварка, фитинг, муфта, резьбы. Но все большую популярность набирают цанги. Они позволят герметично соединить патрубок и сделать отвод к сантехнике.

Виды сантехнических труб и соединений

Материал для изготовления труб достаточно много. Каждый вариант имеет свои особенности, достоинства, недостатки и рекомендации к использованию. Главное ознакомиться с основной информацией.

Виды труб:

• Металлические;
• Пластиковые;
• Металлопластиковые.

Для первого варианта чаще всего используют сталь, медь и нержавейку. Пластиковые трубы представлены полимером, полипропиленом и сшитым полиэтиленом. Металлопластиковые коммуникации представляют собой комбинацию пластика и металла.

Среди всех вариантов большую популярность имеет металлопластик. Среди преимуществ отмечают гладкость внутренних стенок, устойчивость к коррозии, простой монтаж, долговечность. Главный недостаток – особенности соединения.

Пластик также широко применяется за счет устойчивость к коррозии и гладкой поверхности. Металл по немного отходит в прошлое. Не смотря на всю прочность, материал склонен к коррозии. При этом монтаж достаточно затруднен, ведь требует только сварки.

При использовании металлических труб запрещается проводить скрытый монтаж. Материал неустойчив к коррозии и может быстро повредится.

Среди соединений отмечают разъемное и неразъемное. Выбор оптимального варианта зависит от материала труб и способа монтажа. Так цанги должны быть в постоянном доступе, чтобы предотвратить протечку.

Что собой представляет фитинговые соединения и цанга

Для определения принципа работы устройств, следует для начала узнать, что собой представляют цанга и фитинг. Название изделия походит от насадки, которая удерживает инструмент дрели. Цанга используется для соединения деталей цилиндрической формы. Это изделие из металла, на боковой стенке которого выполнена специальная резьба, выполняющая несколько пружинящих лепестков. Такие фитинги часто называют зажимными.

Благодаря лепесткам цанга давит на внутреннюю стенку трубы, прижимая ее к стенкам изделия.

Фитинг – универсальное соединение. Его широко используют для разных видов трубок. При этом приборы отличаются большим разнообразием. Так отмечают прямые фитинги с разной резьбой, угловые, поворотные, тройник, переходник, двусторонний и многие другие.

Функции фитингов:

• Скрепление трубопровода разного или одинакового диаметра;
• Соединения угловых частей;
• Соединение трубопровода с прочей сантехникой.

Прочность изделия определяется не только цангой. Значение имеет и внешняя крепежная гайка. Благодаря этому трубопровод получается герметично соединенным, прочным и надежным.

Преимущества и недостатки цангового зажима для труб

Использование зажимов на основе цанги обрели популярность не так давно. Но сейчас многие специалисты и профессионалы широко используют данное изделие при различных работах. В отличие от обычного фитинга такой соединитель имеет массу преимуществ.

Плюсы цангового соединения:

• Доступная стоимость;
• Широкий выбор;
• Простой монтаж;
• Долговечность;
• Прочность соединения;
• Можно использовать несколько раз.

Сама цанга недорогая. К тому же для ее монтажа не нужны специальные дорогостоящие приборы или материалы. При этом работы по замене устройства также не будут стоять очень дорого.

На рынке представлен широкий выбор цанг разных размеров. При этом изделие можно приобрести в любом строительном магазине или на рынке. Цанги выпускаются для различных труб и диаметров, поэтому подобрать необходимое изделие не составит труда.

Для установки таких фитингов не нужен специальный инструментарий. Научиться работать с цангой может каждый за минимальный промежуток времени. А при правильном монтаже соединение прослужит долго. При этом цанговое соединение достаточно надежное и герметичное.

Причиной поломки цанги может стать механическое воздействие или ржавые трубы.

В отличие от других соединителей цанга может использоваться несколько раз. Это упрощает ремонтные работы трубопровода. Так можно заметить лишь участок трубопровода, не проводя демонтаж всей системы.

Среди недостатков изделий отмечают постепенное ослабевание соединения. В итоге трубопровод начинает протекать. Но справиться с такой проблемой достаточно просто. Необходимо просто подкрутить цангу.

Но этот минус обязывает устанавливать такое соединение в доступном месте. Нельзя выполнить скрытый монтаж труб и спрятать коммуникации. Работы по подтяжке выполняются, как правило, один раз в год.

Классификация способов соединения труб: особенности сварки

Труб, как и соединений, достаточно много. Можно найти лучший способ для конкретной ситуации. Но всего разделяют 2 основных способа соединений труб.

Методы соединения труб:

1. Неразъемные. К таким соединениям относится сваривание, склеивание, герметизация, использование пресс фитингов и другие варианты.
2. Разъемные. Они включают резьбу, цангу, фланцы и другие.

При необходимости разъемные устройства можно разобрать и заново собрать. Это намного упрощает ремонтные работы. А неразъемные способы не позволят вернуть первоначальный вид разобранному трубопроводу.

Сварка используется для разных видов труб. Она позволяет создать герметичное соединение. При работе с металлическими трубами применяют высокотемпературную сварку, а для пластиковых – низкотемпературную. К свариванию относят плавление и метод давления.

Перед сваркой поверхность работ требуется обезжирить. Для этого применяют раствор каустической соды с водой. Также поверхности обрабатывают напильником, чтобы выровнять.

Но сварка не всегда дает желанный результат. Данный метод используется не так часто, хоть и гарантирует надежное и герметичное соединение. Альтернативой сварке является использование резьбовых соединений, американок, цанг, обжимных пресс-фитингов, штуцерных фитингов, хомутов, шарниров, рукавов высокого давления.

Использование цангового соединения: краткая инструкция

Цанговые соединения используют для скрепления металлопластиковых труб. Способ, как и материал, новый, но уже успел заслужить признание. Этот метод даже переплюнул использование обжимных неразборных фитингов.

Схема цангового фитинга:

1. Цанга. Представляет собой хвостик из металла с резиновым уплотнителем.
2. Обжимное кольцо. Благодаря ему создается герметичное соединение, когда изделие затягивается на трубе.
3. Накидная гайка. Применяется для затягивания обжимного кольца.

Установка такого устройства достаточно простая. Сначала обрезают трубу с помощью резака. Затем надевается накидная гайка и обжимное кольцо. Труба затягивается в устройство до упора. Обжимное кольцо направляется к торцу трубы. Дальше накидная гайка закручивается на фитинге.

Уплотнительные кольца из резины гарантируют необходимую герметичность соединения. Не нужно дополнительно использовать паклю или прочие герметики.

Один их плюсов цанги считается возможность ее разобрать, но тут есть определенные трудности. При демонтаже повреждаются уплотнительные кольца. Именно поэтому все работы по установке следует выполнять максимально правильно, чтобы исключить последующие ремонтные работы.

Определенные виды цанги применяются для пластиковых изделий. Труба загружается в корпус изделия, а затем обжимное кольцо и гайка стягивается. Так получается герметичный стык.

Нюансы использования раструбного соединения труб

Раструбное соединение отличается своей простотой. Так торец одной трубы имеет больший размер, куда и вставляется необходимый элемент. Для герметизации соединения используют разного рода уплотнители.

Виды раструбных соединений:

• Без уплотнительного кольца;
• С уплотнительным кольцом;
• С помощью сварки.

Первый вариант отличается максимальной простотой. Для начала материалы измеряются и подготавливаются (отпиливаются, шлифуются). Затем подготовленная труба вставляется в раструб. Щель заделывается уплотнителем. Уплотнение происходит за счет промасленной пеньки или льна. Материал просовывается вглубь. А ближайшее расстояние обрабатывается силиконовым герметиком.

При использовании уплотнительного кольца нужная герметичность обеспечивается за счет этого резинового элемента. Кольцо зажимается между стенками трубы и раструба. При этом важно следить за совмещением центров.

Использование сварки возможно только при наличии специального оборудования. Так используют механический или ручной сварочный аппарат. Процесс монтажа достаточно простой: элементы разогревают и соединяют.

Цанга: что это такое и зачем она нужна (видео)

Для соединения сантехнических и водопроводных трубопроводов используются разные методы: сварка, фитинговые соединения, цанги, резьбовое скрепление. Зажимная цанга сейчас особенно популярная. Такие зажимы позволяют создать герметичный стык в короткие термины.

Цанговые соединения: классификация, виды труб, техника работы и инструкция по применению

Все более распространены в последнее время пластиковые трубы. Их применяют для устройства сетей горячего и холодного водоснабжения, а также при монтаже отопительных систем. Для того чтобы объединить трубы и подключить их к сантехническим устройствам, используются разные соединительные элементы, к которым следует отнести цанговые соединения.

Основные преимущества

Фитинги цангового типа способны обеспечить долговечное надежное соединение составляющих трубопроводов разного назначения. При этом не используются какие-либо специальные инструменты и сложное оборудование. Применять такие зажимы можно для монтажа трубопроводов и при подсоединении сантехнических устройств.

Что такое фитинг и цанга

Для того чтобы понять, по какому принципу работают цанговые фитинги, следует разобраться в том, что такое цанга и фитинг. Конструкция первой идеально подходит для использования при соединении деталей цилиндрической формы. Это металлическая втулка. На ее боковой стороне имеются специальные разрезы. Они формируют пружинящие лепестки. Благодаря последним цанга давит на внутренние стенки трубы. Ее наружная поверхность прижимается к стенкам фитинга патрона.

Цанговые соединения, которые работают по вышеописанному принципу, еще называются зажимными. А вот если рассматривать фитинг, то под этим термином скрывается соединительный элемент. Он применяется для создания систем трубопровода разного назначения. Фитинги такой конструкции используются для решения разного рода задач. Сюда следует отнести:

• создание угловых соединений в трубопроводных системах;
• соединение труб разного и одинакового диаметров;
• соединение труб с оборудованием и разными сантехническими устройствами, среди первых следует выделить: счетчики, фильтры, экраны, насосы.

Цанговые соединения отличаются высокой надежностью. Это обеспечивается цангой, которая давит на внутренние стенки. За это отвечает еще и внешняя крепежная гайка. Если создать трубопровод с применением такого соединения, то среди его свойств будет:

• долговечность;
• надежность;
• герметичность.

Классификация цанговых зажимов и виды труб

Цанговые соединения в зависимости от назначения можно разделить на три категории:

• для конструкции из полутвердых материалов;
• для труб из твердых материалов;
• для систем из мягкого пластика.

Эта классификация позволяет подобрать зажимы для соединения труб разного типа. Такие соединения можно выполнять на изделиях из твердого металла, полипропилена, более мягкого металлопластика и ПНД.

Цанговое соединение труб позволяет подобрать элементы для систем разного типа. Такое соединение можно использовать даже непрофессионалу.

Инструкция по применению

Подбирая зажимы для монтажа систем трубопровода, следует учитывать диаметр труб. Этот показатель у фитингов должен соответствовать поперечному размеру трубопровода, от этого будет зависеть герметичность соединения и надежность. Для того чтобы определиться с количеством элементов и с тем, в каком месте будет использоваться фитинг прямой, а в каком — угловой, нужно подготовить чертеж трубопроводной системы. Как только он будет на руках, вы сможете понять, как будут располагаться участки будущей системы.

На следующем этапе можно заняться раскроем трубопроката на отрезки требуемой длины. Для каждого стыка трубопровода следует подобрать зажим. Монтаж, для которого будут использоваться фитинги, выполняется в определенной последовательности. На первом этапе цангу следует поместить во внутреннюю часть трубопровода. Специальная гайка накручивается на наружную часть соединительного элемента. Цанговая муфта начнет действовать определенным образом. Труба изнутри будет расширяться ее внутренней частью, тогда как наружную можно будет обжать гайкой. С другой трубой, применяемой в формируемом соединении, следует выполнить такие же действия.

Цанговое соединение для пластиковых труб оказывает на элементы трубопровода сильное воздействие, поэтому использовать его необходимо аккуратно. Если крепежная гайка будет перетянута, вы можете столкнуться с тем, что труба просто лопнет. Поэтому при использовании зажимов, которые будут устанавливаться на пластиковые изделия, следует регулировать усилие. Это особенно касается труб из ПНД. Усилие должно быть размеренным при закручивании крепежной гайки.

Возможность повторного использования

Быстроразъемные цанговые соединения хороши еще и тем, что, в отличие от сварных соединений и фитингов, использовать их можно неоднократно. Это отличает данную методику от той, которая предусматривает соединение пластиковых труб с помощью нагрева. Это важное качество зажимов позволяет упростить процесс ремонта трубопровода. Цанговое быстросъемное соединение позволяет использовать фитинги многократно, поэтому выполнить замену отдельных участков, избегая демонтажа всей системы, вы сможете довольно просто.

Однако у таких зажимов есть и минусы. К наиболее значимым следует отнести тот факт, что соединительные элементы со временем ослабевают. Это может стать причиной протечек в системах. Устранить такую проблему будет несложно, для этого необходимо подкрутить цанговый фитинг. Из-за подобного недостатка зажимов размещать их необходимо в тех местах, где к системе обеспечен быстрый доступ. Фитинговые элементы нельзя использовать внутри стен и иных строительных конструкций. Подтяжка фитингов для улучшения герметичности выполняется примерно один раз в год.

Дополнительно об особенностях соединения элементов трубопровода

Цанговое соединение металлических труб получается надежным. Использовать его можно совместно с напорными и безнапорными трубопроводами. Стыковку можно выполнить таким образом, чтобы соединены в общую систему были металлические и пластиковые трубы. Для этого концы элементов, которые подлежат соединению, следует обрезать. Срез должен получиться ровным и перпендикулярным. На место стыка прикладывается муфта.

Центральная часть фитинга должна быть расположена по месту соединения. На трубах следует поставить метки маркером, которые будут обозначать положение муфты. Концы труб и муфту обрабатывают силиконовой смазкой. В муфту вставляется первая труба. Вторая труба выравнивается по оси с первой, на нее надвигается муфта. При надевании муфты следует ориентироваться по нанесенной метке.

Характеристики цангового штуцера

Штуцер с цанговым соединением имеет наружную резьбу с внешним шестигранником. Условный проход составляет 6 мм. Уплотнительное резьбовое соединение имеет покрытие. Положение при сборке может быть любым. Конструкция работает по возвратно-поступательному принципу. Рабочий диапазон давление варьируется от 0,95 до 6 бар. Рабочее давление в зависимости от температуры равно пределу от 0,95 до 14 бар.

По рабочей среде имеется одно примечание. Оно заключается в том, что работа со смазкой возможна. Материал имеет один недостаток, он обладает низкой устойчивостью к коррозии. В основе лежит легированная нержавеющая сталь. Материалом корпуса выступает латунь с никелированным покрытием. Температура окружающей среды во время эксплуатации может варьироваться от — 10 до + 80 ˚С.

Описание цангового соединения баллона

Цанговое соединение газового баллона иногда еще называется штуцерным или штоковым. В народе его называют дихлофосным. Предназначаются такие баллоны для специальных мобильных кухонь. Такое соединение позволяет использовать баллон в горелках, однако дополнительно следует приобрести переходник, который иногда идет в комплекте.

Цанговый баллон имеет более тонкие стенки, чем резьбовой и иногда используется в месте соединения с горелкой, что может вызвать проблемы при установке. Как показывает практика, в дихлофосных баллонах топливо имеет низкое качество.

Виды элементов для металлопластика

Цанговое соединение металлопластиковых труб может быть представлено тремя видами. Использование таких изделий эффективно в связке с разными системами отопления и водоснабжения. Первые могут быть водяными и паровыми. Соединение трубопроводов может осуществляться и в системах технологического назначения, поливных конструкциях и пр.

Там, где имеется металлопластиковый трубопровод, есть необходимость использования специальных цанговых элементов. Они могут быть представлены:

• уголками;
• прямыми цангами;
• тройниками.

Уголки предназначены для соединения частей конструкции под прямым углом. Фитинг может иметь внутреннее или наружное назначение. Прямая цанга предназначена для соединения двух отрезков в последовательном порядке. Три изделия можно соединить с помощью тройника цангового типа, которые будут идти последовательно и под прямым углом.

Почему стоит выбрать фитинги цангового типа

Цанговые детали для соединения выбираются по нескольким причинам. Первая заключается в наличии уплотнительных колец в корпусе штуцером. С их помощью обеспечивается высокая герметизация соединения. Материал в основе фитингов качественный. Монтаж доступен даже новичку.

Конструкция предусматривает разрезное обжимное кольцо. С его помощью зажим осуществляется ровно, а конструкция не деформируется. Электропроводность отсутствует, ведь фитинг цангового типа имеет специальную диэлектрическую прокладку.

Доступность, долговечность и надежность

Цанговые фитинги выбираются по нескольким причинам. Одной из них является невысокая себестоимость. Данный параметр складывается из цены зажимов, а также стоимости их установки. Для выполнения работ не требуется применения дорогостоящего оборудования и специальных инструментов. Довольно важным фактором является еще и возможность замены соединительных элементов, если она потребуется. Эти работы не будут связаны с серьезными финансовыми затратами.

Купить такие фитинги почти любого диаметра сегодня не представляет особых сложностей. На современном рынке можно найти зажимы любого типоразмера. Они предназначаются для труб из разных материалов. Научиться качественно соединять элементы с помощью зажимов можно быстро.

Создаваемое соединение долговечно при нормальных условиях эксплуатации. Трубопровод служит не один десяток лет. Вывести его из строя способны лишь высокие механические нагрузки и коррозионные процессы. Преимущество цанговых зажимов заключается еще и в надежности, а также исключительной герметичности.

Цанговые фитинги — виды, применение, преимущества и недостатки

Монтаж трубопровода связан с необходимостью соединять участки труб в систему нужной конфигурации. Для этой цели разработано большое количество разнообразных фитингов. Их выбор зависит от материала трубопровода, его расположения и назначения. Одним из удобных и простых видов монтажа трубопровода является скрепление участков на цанговые фитинги. В статье мастер сантехник расскажет, о особенностях применения цанговых фитингов.

Фитинг – это переходник, соединяющий между собой участки трубопровода различного назначения. Он может соединять отрезки труб разного и одинакового диаметра, выполнять угловые повороты, разводки на несколько линий, а также подсоединять к системе различные элементы (краны, счетчики, фильтры).
По материалу изготовления:

• Металлические. Из черных металлов: сталь, чугун. Из цветных металлов: медь, латунь;
• Пластиковые.

По способу соединения труб:

• Сварные;
• Резьбовые;
• Пресс-фитинги;
• Push Fit;
• Цанговые, или компрессионные.

Рассмотрим подробнее, что такое цанговые фитинги.
Особенности фитингов цангового типа

Особенность цанговых фитингов в том, что они самодостаточны и могут использоваться многократно. Для их монтажа потребуется минимальный набор инструментов, большинство из которых нужны для правильной подготовки трубы к соединению. Сами же цанговые фитинги монтируют при помощи обычного гаечного или разводного ключа. На трубе деталь удерживается при помощи специального сжимающего кольца – цанги. Фиксируется соединение шестигранной накидной гайкой.

Цанговый фитинг состоит из:

• Корпуса со штуцером;
• Одной диэлектрической и двух герметизирующих прокладок на штуцере;
• Цанги;
• Накидной гайки.

Цанга представляет собой незамкнутое металлическое кольцо, с одного края разрезанное на своеобразные «лепестки». Расстояние между лепестками является тем фактором, который позволяет им двигаться, прижимая трубу к штуцеру фитинга.

Диэлектрическая прокладка из силикона необходима для нейтрализации статического электричества и предотвращения развития эффекта электролиза. Электролитический процесс неизбежно возникает в системе, где есть электролит (в данном случае это может быть водопроводная вода), электрический ток (статическое электричество) и два разных металла (например, сплав корпуса фитинга и алюминиевый слой в металлопластиковой трубе). Электролиз вызывает интенсивную коррозию металлов, нарушение целостности трубопровода.
Герметизирующие прокладки две одинаковые, резиновые, черного цвета. Они прижимаются цангой к внутренней стенке трубы, образуя надежное соединение со штуцером. Как правило, с качественным цанговым фитингом идут 2 уплотнительные прокладки дополнительно от производителя.
Цанговые фитинги для газопроводов имеют одно уплотнительное кольцо или не имеют его совсем. Диэлектрическая прокладка здесь отсутствует за ненадобностью.
Виды фитингов цангового типа

Зажимы цангового типа в зависимости от их назначения делятся на три основные категории:

• Для труб, изготовленных из твердых материалов;
• Для трубных конструкций из полутвердых материалов;
• Для труб, выполненных из мягкого пластика.

Эта классификация цанговых зажимов позволяет оптимально подбирать их для соединений труб различного типа. Таким образом, цанговое соединение труб может выполняться на изделиях, изготовленных из твердого металла, более мягкого металлопластика и полипропилена, ПНД.

Виды цанговых фитингов:

• Прямой цанговой фитинг или муфта. Данный тип используется для соединения отрезков труб одного диаметра из одинакового материала;
• Переходной фитинг требуется в случае необходимости соединить трубы разного диаметра или для перехода между трубами из разных материалов (к примеру соединение металлопластиковых и металлических труб);
• Угловой или отводный соединитель используют для обустройства углов и поворотов от 45 до 120 градусов;
• Крестовина – элемент, позволяющий осуществить разводку потока в две стороны;
• Тройник используют в случае необходимости одностороннего ответвления от потока;
• Штуцер служит переходником с трубы на шланг;
• Заглушка нужна для перекрытия потока в конце трубопровода.

Для того чтобы выбрать фитинги требуемой конфигурации в достаточном количестве, следует иметь проект будущего трубопровода.

Как выбирать фитинги:

• Никогда не старайтесь сэкономить на соединительных элементах. Не забывайте, скупой платит дважды. Отдавайте предпочтение специализированным магазинам и проверенным торговым маркам.
• Перед покупкой изучите технические характеристики соединительного элемента. Технические характеристики, написанные на упаковке, должны быть не ниже реальных условий его работы.
• Выбирайте фитинги, исходя из материала соединяемых труб.
• Внимательно осмотрите корпус фитинга. На нем не должно быть сколов, наплывов или других видимых дефектов.

Преимущества и недостатки

Используемые для соединения труб зажимы, основой конструкции которых является цанга, начали применяться относительно недавно, но уже успели стать популярными среди профессиональных специалистов и домашних мастеров. Причина такой популярности заключается в преимуществах этих соединительных элементов перед фитингами обычного типа:

• Невысокая себестоимость. Этот параметр складывается как из цены самих зажимов, так и из стоимости их установки, для выполнения которой не требуется применять дорогостоящее оборудование и специальные инструменты. Важным является и то, что замена таких соединительных элементов, если она потребуется, также не будет связана с серьезными финансовыми затратами.
• Доступность. Приобрести фитинги цангового типа для труб практически любого диаметра сегодня не представляет особых проблем. Кроме того, на современном рынке можно найти зажимы цангового типа любого типоразмера, а также предназначенные для труб, изготовленных из различных материалов.
• Простота использования. Чтобы научиться качественно соединять трубы при помощи цанговых зажимов, потребуется совсем немного времени и минимальный набор используемых инструментов.
• Долговечность создаваемого соединения. При нормальных условиях эксплуатации трубопровода зажим цангового типа способен прослужить не один десяток лет. Вывести его из строя в состоянии лишь значительные механические нагрузки и протекающие в трубопроводе коррозионные процессы.
• Надежность. Это преимущество цанговых зажимов обеспечивают как механические характеристики сформированного соединения, так и его исключительная герметичность.
• Возможность многоразового использования. В отличие от сварных соединений и фитингов, которые соединяются с пластиковыми трубами при помощи нагрева, цанговые соединительные элементы могут использоваться неоднократно. Такое важное качество цанговых зажимов позволяет значительно упростить процесс ремонта трубопроводов, для монтажа которых они были использованы. Кроме того, возможность многократного использования цанговых фитингов позволяет выполнять замену отдельных участков трубопровода, не демонтируя всю систему.

Если говорить о минусах зажимов цангового типа, то к наиболее значимому из них следует отнести то, что такие соединительные элементы со временем ослабевают. Это приводит к возникновению протечек в трубопроводных системах. Между тем устранить протечку, возникшую по данной причине, совсем несложно: для этого достаточно подкрутить цанговый фитинг.
Именно из-за такого недостатка цанговых зажимов размещать их следует в тех местах трубопровода, где к ним обеспечен прямой доступ. Фитинговые элементы, основой конструкции которых является цанга, нельзя применять внутри стен и других строительных конструкций. Подтяжка цанговых фитингов для улучшения их герметичности выполняется, как правило, не чаще одного раза в год.
Монтаж

Чтобы применить цанговые фитинги для металлопластиковых труб, понадобятся следующие инструменты: ножницы для трубы, калибратор и гаечные ключи. Алгоритм работ таков:

• Обрезают пластиковую трубу по требуемому размеру. Угол обреза строго 90 градусов. Срез должен быть ровный;
• При помощи калибратора восстанавливается профиль среза и снимается фаска, мусор и стружка удаляются;
• Разбирают фитинг, скручивая с концов контргайки и снимая резиновые прокладки;
• На трубу надевают гайку, следом прокладку. После этого трубу надевают на внутренний штуцер, продвигая ее к краю корпуса. Действуют аккуратно, избегая повреждения уплотнительных колец. Трубу перед началом монтажа можно смочить водой или смазать торец силиконом;
• Для фиксации соединения уплотнительное кольцо сдвигают к торцу трубы и накручивают контргайку. Затягивают гаечным ключом, не допуская чрезмерного обжима, иначе корпус может лопнуть или уплотнительное кольцо выдавится наружу. В этом случае фитинг не будет герметичным и его необходимо заменить.

В случае необходимости так же легко можно произвести разбор соединения.
Видео
В сюжете — Монтаж цанговых фитингов

В продолжение темы посмотрите также наш обзор Монтаж фитингов “Push Fit”

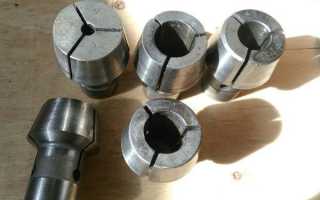

Цанговый прямой зажим: что это такое

Цанговый зажим – это приспособление для фиксации деталей цилиндрической или призматической формы. Цанги представляют собой пружинящие разрезные втулки с тремя-шестью лепестками, устанавливаемые в специальный патрон. Нашли применение в машиностроении, в бытовых и профессиональных инструментах и во многих других сферах человеческой деятельности, где требуется обеспечить надежное соединение элементов конструкции.

Цанговый прямой зажим

Как устроены зажимные цанговые патроны

Чтобы изготовить цанговый патрон, используют закаленную инструментальную сталь. Этим обеспечивается высокая прочность устройства, которому предстоит долгая эксплуатация, в ходе которой будут многократно закрепляться и сниматься заготовки или инструменты.

Зажимной цанговый патрон

Конструкция зажимного цангового патрона включает:

• корпус;
• цангу;
• сжимающее кольцо;
• контргайку.

Принцип работы всех модификаций, отличающихся типоразмерами и особенностями устройства, одинаков: давление передается от гайки для зажима на конусное образование, а через него происходит формирование радиального сжимающего усилия, направленного на зажимаемую заготовку (инструмент, деталь).

Используемая цанга дала наименование наиболее распространенному цанговому патрону – ER. Преимущества цангового зажима над обычными патронами, применяемыми в токарных (фрезерных) станках состоят в:

• упрощении процесса установки или снятия детали (заготовки);
• возможности надежной фиксации детали, имеющей небольшой диаметр;
• возможности использовать твердые вставки.

Цанговый патрон ER с набором цанг разного диаметра

Цанговый патрон ER выпускается с набором цанг под заготовки разного диаметра, которые устанавливаются в зависимости от конкретных размеров хвостовиков.

Цанговый зажим

Применение цангового зажима для труб позволяет существенно упростить процесс сборки трубопровода и значительно снизить его стоимость, отказавшись от услуг сторонних специалистов.

Выделяют три разновидности данного соединительного элемента по его назначению для определенных типов конструкций:

• мягких;
• полутвердых;
• твердых.

Вид цанги зажимной для трубы подбирается, исходя из того, какой материал был использован для ее изготовления:

• металл;
• пластик;
• полипропилен и т.д.

Уточнив диаметр трубы, можно приступать к сборке конструкции.

Обратите внимание! Единственное ограничение состоит в том, что цангу прямого зажима не принято устанавливать в труднодоступных местах. Причина такова: подобные конструкции нуждаются в периодическом осмотре и подтягивании ослабевших элементов, поэтому доступ к ним должен быть прост.

Сборно-разборная конструкция прямого зажима

Сборно-разборную конструкцию для прямого зажима легко установить. Пружинистая разрезная втулка давит на трубу изнутри, сверху придавливается контргайкой уплотнительное кольцо. Через кольцо прижимное усилие передается на стенки трубы, которые плотно зажимаются на втулке.

Разновидности компрессионных и разъемных соединений

Цанговый зажим для соединения подбирается, исходя из материала трубы. Медные трубы, по обыкновению, стыкуют с помощью медного цангового фитинга. Мягкий, пластичный металл под давлением плотно притирают прижимные поверхности. Высоко ценятся латунные изделия, выдерживающие рабочее давление до 25 атмосфер и температуру, поднимающуюся до 115º С. Но столь качественный продукт не рекомендуется к применению в трубопроводе с агрессивной средой. К тому же латунь подвержена коррозии, поэтому срок ее эксплуатации довольно ограничен.

Трубы из полипропилена PPRC, полиэтилена низкого давления (ПНД) и сшитого полиэтилена допускается соединять пластиковыми цанговыми фитингами.

Цанговый зажим в полипропиленовом фитинге

Цанговые зажимы в полипропиленовых фитингах выполняются из нержавеющей стали. Нажимное кольцо в цанговом захвате и направляющие во втулке выполняются из полипропилена. Некоторыми производителями для усиления изделия добавляется наружное металлическое кольцо, размещаемое над внутренней резьбой. Такими изделиями состыковываются трубы из разных полимерных материалов:

• нейлона;
• полиамида;
• полиуретана;
• полиэтилена и т.п.

Цанги широко используются в разъемных фитингах:

• водорозетке;
• евроконусе. Для стыковки исключительно металлопластиковых труб;
• крестовине;
• переходнике;
• тройнике;
• уголке.

Использование цанговых соединений при монтаже трубопроводе позволяет добиться существенной экономии рабочего времени и материальных и финансовых средств, продлить сроки эксплуатации системы. Обжимные соединения позволяют:

• собрать трубопровод с температурой рабочей среды, доходящей до 170º С и рабочим давлением до пятнадцати атмосфер;
• состыковать трубы с внутренним сечением от восьми до ста миллиметров;
• сборка трубопровода потребует простейшего набора инструментов в виде двух разводных (газовых) ключей или комплекта рожковых, с которыми управится работник с минимальной квалификацией;
• произвести монтаж предельно просто и быстро.

Компрессионный соединитель для труб

Пневматические зажимы для труб

Цанговыми фитингами может обеспечиваться соединение труб в пневматических системах, то есть, таких, которые подвергаются давлению сжатым воздухом. Естественно, что герметичное соединение может быть обеспечено деталями, которые способно работать при таком давлении. Для изготовления зажимов для подобного использования требуются:

• высокотехнологичный пластик, основой которого выступает ацетатный полимер. Такие изделия находят применение в системах для фильтрации воздуха. Зажимы отличаются устойчивостью в отношении воздействия коррозии и повышенной степенью жесткости. Они находят применение в условиях, когда диапазон рабочих температур устанавливается на отметках от -10º С и до +70º С, а рабочее давление достигает двенадцати атмосфер;
• другие полимеры (полиамид, полиуретан, полиэтилен, тефлон);
• металлы и сплавы (латунь, медь, сталь, нержавеющие сплавы).

Пневматические зажимы для труб

С пневматическими цанговыми фитингами трубопроводная система может быть быстро смонтирована или разобрана. Они чрезвычайно надежны, устойчивы к воздействию высокого давления и широкого диапазона температур.

Важно! При всех достоинствах это весьма специфичные изделия, которые могут быть установлены только в определенных рабочих системах и только для определенных целей. Исключается их применение в тех же пневматических системах с целью управления циркулирующим потоком сжатого воздуха или газа.

Как смонтировать металлопластиковый водопровод, используя цанговые зажимы

В быту металлопластиковыми трубами заметно потеснены аналогичные изделия из всех прочих материалов. Монтаж водопровода с использованием обжимных соединений превратился в самую распространенную из всех сантехнических операций. Проводится он в такой последовательности:

1. Отмеренный отрезок металлопластиковой трубы с помощью специальных ножниц или другого инструмента отделяют таким образом, чтобы срез был произведен относительно оси строго под определенным углом – в 90º.
2. Для выправления примятого торца (восстановления профиля среза) и снятия фаски применяется калибратор. Образовавшаяся стружка и мусор удаляются.
3. Сразу с двух концов производится разборка прямого цангового фитинга, скручивая контргайку с резьбового торца и снимая уплотнительное кольцо со штуцера.
4. После завершения разборки на трубу сначала надевают гайку, а затем – уплотнительное кольцо. Торец вокруг штуцера смазывается силиконом.
5. Труба надевается на штуцер, с максимально возможной плотностью прижимаясь к торцу фитинга. Операция требует аккуратности, дабы не повредить уплотнительные кольца.
6. Соединение требуется надежно зафиксировать. Требуемая фиксация достигается перемещением уплотнительного кольца к торцу обжимного соединения и накручиванием контргайки на резьбу. Контргайку накручивают, соблюдая осторожность, чтобы не допустить выдавливания наружу уплотнительного кольца. Первые витки производятся без использования инструментов. Гаечный ключ применяется при обездвиженном предварительно фитинге до того момента, когда раздастся характерное поскрипывание. При этих звуках гаечный ключ откладывается в сторону, чтобы не испортить достаточно хрупкую контргайку.

Монтаж металлопластикового водопровода с использованием цанговых зажимов

Избежав повреждений уплотнительных колец и контргайки, удается добиться герметичности обжимного соединения. Его разборка также не составит сложностей.

Преимущества использования цанги зажимной

Цанговыми соединениями не стоит пользоваться только в тех местах, где нельзя своевременно произвести осмотр и подтяжку. А ослабевает зажим не так быстро, прокручивать во избежание протечки приходится не чаще, чем раз за год. Во всех прочих случаях применение обжимных соединений связано исключительно с достижением значимых преимуществ. К ним принято относить:

• возможность неоднократного использования. Применение цангового зажима позволяет беспрепятственно производить замену поврежденного участка водопровода или пневмопровода, вести ремонтные работы;
• долгий период эксплуатации, равный десятилетиям;
• широкий ассортимент и доступность. Цангу зажимную с нужными характеристиками от практически любого производителя не составит труда подобрать или в специализированном супермаркете (обычном или работающем через интернет), или на строительном рынке;
• надежность и герметичность сборки;
• простоту установки, не требующую наличия специальных навыков и сложного набора профессиональных инструментов;
• сравнительно невысокие расходы при покупке и установке;
• превосходные эксплуатационные характеристики.

Детали цангового соединения

Применение цанги зажимной рекомендуется, обосновываясь близким к идеальному сочетанием ее достоинствам со сравнительно невысокой стоимостью и минимальными накладными расходами, связанными с установкой и последующей эксплуатацией.

Цанговыми зажимами осуществляется множество соединений в разных отраслях хозяйственной деятельности. Рациональность их устройства позволяет с высокой степенью надежности закреплять необходимые детали, заготовки, инструменты и элементы конструкций. При этом, по большей части, не возникает потребности ни в специальном инструменте, ни навыках профессиональной подготовки.

Широкий выбор в плане использования материалов для изготовления, конструктивных особенностей и технических характеристик обусловили высокий уровень востребованности изделий. Спросу на обжимные соединения с применением цанги способствует также их невысокая стоимость и предельно низкие затраты материальных и финансовых ресурсов при монтаже. Простая и удобная конструкция удовлетворяет практически всем требованиям, которые могут быть выдвинуты к соединительному элементу.

Сантехник .

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

четверг, 6 февраля 2020 г.

Цанговые фитинги — виды, применение, преимущества и недостатки

• Металлические. Из черных металлов: сталь, чугун. Из цветных металлов: медь, латунь;
• Пластиковые.

• Сварные;
• Резьбовые;
• Пресс-фитинги;
• Push Fit;
• Цанговые, или компрессионные.

• Корпуса со штуцером;
• Одной диэлектрической и двух герметизирующих прокладок на штуцере;
• Цанги;
• Накидной гайки.

• Для труб, изготовленных из твердых материалов;
• Для трубных конструкций из полутвердых материалов;
• Для труб, выполненных из мягкого пластика.

• Прямой цанговой фитинг или муфта. Данный тип используется для соединения отрезков труб одного диаметра из одинакового материала;
• Переходной фитинг требуется в случае необходимости соединить трубы разного диаметра или для перехода между трубами из разных материалов (к примеру соединение металлопластиковых и металлических труб);
• Угловой или отводный соединитель используют для обустройства углов и поворотов от 45 до 120 градусов;
• Крестовина – элемент, позволяющий осуществить разводку потока в две стороны;
• Тройник используют в случае необходимости одностороннего ответвления от потока;
• Штуцер служит переходником с трубы на шланг;
• Заглушка нужна для перекрытия потока в конце трубопровода.

• Никогда не старайтесь сэкономить на соединительных элементах. Не забывайте, скупой платит дважды. Отдавайте предпочтение специализированным магазинам и проверенным торговым маркам.
• Перед покупкой изучите технические характеристики соединительного элемента. Технические характеристики, написанные на упаковке, должны быть не ниже реальных условий его работы.
• Выбирайте фитинги, исходя из материала соединяемых труб.
• Внимательно осмотрите корпус фитинга. На нем не должно быть сколов, наплывов или других видимых дефектов.

• Невысокая себестоимость. Этот параметр складывается как из цены самих зажимов, так и из стоимости их установки, для выполнения которой не требуется применять дорогостоящее оборудование и специальные инструменты. Важным является и то, что замена таких соединительных элементов, если она потребуется, также не будет связана с серьезными финансовыми затратами.
• Доступность. Приобрести фитинги цангового типа для труб практически любого диаметра сегодня не представляет особых проблем. Кроме того, на современном рынке можно найти зажимы цангового типа любого типоразмера, а также предназначенные для труб, изготовленных из различных материалов.
• Простота использования. Чтобы научиться качественно соединять трубы при помощи цанговых зажимов, потребуется совсем немного времени и минимальный набор используемых инструментов.
• Долговечность создаваемого соединения. При нормальных условиях эксплуатации трубопровода зажим цангового типа способен прослужить не один десяток лет. Вывести его из строя в состоянии лишь значительные механические нагрузки и протекающие в трубопроводе коррозионные процессы.
• Надежность. Это преимущество цанговых зажимов обеспечивают как механические характеристики сформированного соединения, так и его исключительная герметичность.
• Возможность многоразового использования. В отличие от сварных соединений и фитингов, которые соединяются с пластиковыми трубами при помощи нагрева, цанговые соединительные элементы могут использоваться неоднократно. Такое важное качество цанговых зажимов позволяет значительно упростить процесс ремонта трубопроводов, для монтажа которых они были использованы. Кроме того, возможность многократного использования цанговых фитингов позволяет выполнять замену отдельных участков трубопровода, не демонтируя всю систему.

• Обрезают пластиковую трубу по требуемому размеру. Угол обреза строго 90 градусов. Срез должен быть ровный;
• При помощи калибратора восстанавливается профиль среза и снимается фаска, мусор и стружка удаляются;
• Разбирают фитинг, скручивая с концов контргайки и снимая резиновые прокладки;
• На трубу надевают гайку, следом прокладку. После этого трубу надевают на внутренний штуцер, продвигая ее к краю корпуса. Действуют аккуратно, избегая повреждения уплотнительных колец. Трубу перед началом монтажа можно смочить водой или смазать торец силиконом;
• Для фиксации соединения уплотнительное кольцо сдвигают к торцу трубы и накручивают контргайку. Затягивают гаечным ключом, не допуская чрезмерного обжима, иначе корпус может лопнуть или уплотнительное кольцо выдавится наружу. В этом случае фитинг не будет герметичным и его необходимо заменить.
