Виска муфта что это такое?

Устройство и принцип работы вискомуфты

Вязкостная муфта или вискомуфта – это устройство, передающее крутящий момент от одного вала к другому за счет вязкостных свойств специальной жидкости, находящейся внутри муфты. Данный механизм получил широкое распространение в технике, однако автолюбителям он больше знаком в качестве устройства в трансмиссии автомобиля. Это простой и недорогой механизм, который способен обеспечивать как автоматическую блокировку дифференциала, так и автоматически подключаемый полный привод у большинства современных кроссоверов. Рассмотрим принцип работы, конструкцию, а также преимущества и недостатки популярного механизма трансмиссии.

1. Принцип работы вискомуфты
2. Устройство и основные компоненты
3. Преимущества и недостатки
4. Применение вискомуфты

Принцип работы вискомуфты

Вязкостная муфта представляет собой герметичный корпус, внутри которого находятся перфорированные диски и дилатантная жидкость (материал, основанный на силиконе, имеющий высокую вязкость). Одна часть дисков жестко соединена с приводным валом, другая – с корпусом дифференциала.

Общий вид вискомуфты

Когда автомобиль движется по ровному дорожному покрытию, дифференциал и приводной вал вращаются синхронно. Перфорированные диски при этом также вращаются как единое целое. Если же автомобиль начинает буксовать, колеса одной оси начинают быстро вращаться, а другая ось становится неподвижной. В этот момент диски, связанные с приводным валом, начинают быстро вращаться и перемешивать дилатантную жидкость. В итоге силиконовое вещество быстро сгущается и твердеет, блокируя дифференциал. Крутящий момент передается на вторую ось, тем самым «подключается» полный привод, который помогает автомобилю справиться с бездорожьем. После преодоления препятствия силиконовая жидкость возвращается в первоначальное состояние, вискомуфта разблокируется, а задняя ось отключается.

Устройство и основные компоненты

Основные компоненты вязкостной муфты – это плоские перфорированные диски, дилатантная жидкость и герметичный корпус.
Пакет дисков с отверстиями делится на две группы: одна группа соединена с ведущим валом, другая – с ведомым валом. Все диски находятся на минимальном расстоянии друг от друга, при этом ведущие и ведомые чередуются.
Дилатантная жидкость, заполняющая внутреннее пространство вискомуфты, представляет собой органическое вещество, основанное на силиконе. При активном перемешивании и нагреве вещество сгущается и переходит в твердое состояние. После расширения и затвердевания силиконового материала сильно возрастает давление на перфорированные диски, из-за чего они прижимаются друг к другу. Именно после этого задняя ось машины включается в работу.

Преимущества и недостатки

Сначала о плюсах вискомуфты:

• простейшая конструкция;
• прочный корпус, выдерживающий давление до 20 атмосфер;
• доступная стоимость из-за простоты конструкции;
• не требует обслуживания, обычно эксплуатируется без поломок в течение всего срока службы автомобиля.

Основные недостатки вискомуфты:

• невозможность ремонта (если вязкостная муфта сломалась, ее меняют на новую);
• опасность перегрева при длительной работе;
• отсутствует возможность ручной блокировки;
• неполное автоматическое блокирование;
• срабатывание с запозданием;
• несовместимость с антиблокировочной системой тормозов (ABS);
• отсутствие контроля за полным приводом;
• крупные муфты сильно уменьшают клиренс.

Применение вискомуфты

Вязкостная муфта, в основном, устанавливается на автомобили с повышенной проходимостью в качестве автоматической блокировки межосевого дифференциала (например, на автомобилях Jeep Grand Cherokee и Range Rover HSE ). Однако вискомуфта также может использоваться вместе с шестеренчатым свободным дифференциалом, выступая в роли вспомогательного механизма автоматической блокировки.
Отметим, что муфта с дилатантной жидкостью – это самый простой и дешевый способ связать обе оси автомобиля. Эффективности и точности этого механизма в большинстве случаев достаточно для предупреждения проскальзывания передних колес машины относительно задних на обычном дорожном покрытии. Однако сейчас автопроизводители все больше отказываются от установки вискомуфт из-за их несовместимости с системой ABS.

Что такое вискомуфта полного привода, как работает и для чего нужна

Важным элементом в автомобиле является вискомуфта полного привода, которая также называется вязкостной муфтой. Этот элемент входит в конструкцию трансмиссии автомобиля. Вискомуфта отвечает за функционирование механизма передачи и обеспечивает выравнивание крутящего момента колёс. Механизм важный и нужный, от его исправной работы зависит очень многое.

Что такое вискомуфта

Начнем разбираться с тем, что такое вискомуфта полного привода. Эта информация будет полезной многим автомобилистам, которые всегда хотят знать немного больше о строении и устройстве своего «железного коня». Вязкостная муфта не является новым изобретением, ведь она была изобретена в 1917 году. Правда, нашла своё применение лишь в 1964. Тогда этот механизм появился в английском авто Interceptor FF. С тех пор вискомуфта стала использоваться в качестве блокиратора для межосевого самоблокирующегося дифференциала на ТС с полным приводом на четыре колеса.

Внешний вид муфты полного привода Haldex

Главным отличием вискомуфты от гидромуфты и трансформатора является передача крутящего момента посредством особенных свойств жидкости, расположенной внутри механизма.

Как устроены и работают вязкостные муфты для трансмиссий

Для начала изучим устройство вискомуфты полного привода. Этот механизм имеет форму цилиндра, конструкция которого является герметичной. Основными компонентами конструкции являются перфорированные диски плоской формы и особенная жидкость. Диски делятся на две группы, которые отличаются соединением с валами. Одна группа дисков соединена с ведущим, другая — с ведомым. В процессе работы диски вискомуфты чередуются между собой, но находятся при этом на минимальном удалении друг от друга.

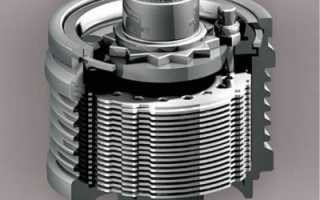

Вискомуфта в разрезе

Около 80% внутренней конструкции отводится для особенной силиконовой жидкости. Она выполняет роль связующего элемента между дисками. Для этой жидкости характерна высокая кинематическая вязкость. Вместе с этим она не обладает смазывающими свойствами. Такие особенности позволяют жидкости обеспечивать максимальное замыкание дисков при наличии разницы в угловой скорости. В этом заключается основной принцип работы вискомуфты.

Ученые создали уникальную кремнийорганическую жидкость, которая при нагреве становится менее вязкой. Силоксан при этом становится настолько густым, что у него даже появляются признаки твёрдого вещества. Это позволяет вискомуфте передавать крутящий момент при условии разной скорости вращения деталей.

Вязкостная муфта нашла широкое применение в автоматических системах, работающих по принципу полного привода. Если условия езды находятся в пределах нормы, усилие от мотора передаётся на одну ось. Через муфту подключена вторая ось, работающая в режиме свободного хода. При пробуксовке основной оси происходит блокировка вискомуфты, что вызывает распределение усилия от мотора на ведомую ось.

Когда автомобиль выезжает на ровную дорогу, жидкость возвращается в прежнее состояние, с вискомуфты снимается блокировка и вторая ось вновь работает в режиме свободного хода. Примерно так и работает вискомуфта полного привода.

Плюсы и минусы вискомуфты

Нельзя назвать вискомуфты идеальным механизмом, поскольку наряду с преимуществами располагаются и недостатки. Прежде изучим положительные особенности механизма:

• простая, даже примитивная, конструкция;
• прочность корпуса настолько высокая, что он легко может выдержать давление в 20 атмосфер;
• низкая стоимость новой детали делает её замену доступной для каждого автомобилиста;
• минимальное обслуживание;
• низкий процент поломок.

Снятая вязкостная муфта дифференциала

Разбавим эту картину отрицательными характеристиками:

• ремонтопригодность не характерна для такого механизма, потому в случае поломки выполняется замена на новый;
• длительная работа в сложных условиях повышает вероятность перегрева механизма;
• отсутствие ручной блокировки;
• неполная автоматическая блокировка;
• запоздание в срабатывании;
• невозможность подключения вискомуфты полного привода к системе ABS;
• полный привод находится в бесконтрольном состоянии;
• снижение клиренса автомобиля при установке крупногабаритных муфт.

Как бы там ни было, а вискомуфты полного привода активно используются и пока достойную альтернативу никому не удалось представить мировой общественности.

Какое масло заливать в муфту полного привода

Вискомуфта полноприводного включения подобно другим механизмам в своей работе использует смазочную жидкость, в роли которой выступает специальное масло. Все производители заявляют об отсутствии необходимости менять его на протяжении всего периода эксплуатации автомобиля. Не всегда это утверждение соответствует действительному положению вещей.

Заливаем масло в муфту полного привода

О необходимости замены масла могут свидетельствовать небольшие пинки в задней части автомобиля при выжимании педали газа или совершении поворота. Такое поведение машины может говорить об испорченном состоянии масла вискомуфты.

Выполнять замену лучше на станции техобслуживания, поскольку эта работа является не самой лёгкой. Для замены необходимо выбирать масло, которое указывается в инструкции к автомобилю. Часто так оказывается, что указанную смазку невозможно найти в продаже — с этой проблемой сталкиваются многие автомобилисты. Приходится искать замену. Достойным вариантом является смазочный материал Ravenol TF0870.

Как избежать поломки муфты

Вискомуфта полного привода при выходе из строя может серьёзно испортить автовладельцу жизнь. Её ремонт или замена не будет стоить дешево. Потому есть смысл поберечь механизм и оттянуть момент выхода из строя.

На состоянии вискомуфты полного привода негативно сказывается в первую очередь неаккуратный и агрессивный стиль езды. Необходимо избегать частого передвижения по труднопроходимым участкам. Их преодоление вызывает перегрев муфты, которой для остывания требуется до 15 минут.

Также необходимо своевременно реагировать на изменения в поведении автомобиля, которые могут свидетельствовать о нарушениях в работе муфты. Для её диагностики требуется обращение в СТО, специалисты которого точно знают, как проверить вискомуфту полного привода.

Будьте внимательны к своему автомобилю, обращайте внимание на каждую деталь, не игнорируйте изменения в его поведении и не экономьте на диагностике. Поломку вискозной муфты легче предупредить, чем устранить.

Принцип работы вискомуфты

Что такое вискомуфта: принцип работы, виды

Одним из наиболее важных узлов автомобиля является вращающаяся вискомуфта, внутри которой расположены чередующие перфорированные пластины с вязкой жидкостью. В продаже имеется масса типов таких конструкций с различными рабочими свойствами и особенностями, но общий принцип их работы остается аналогичным.

Каждая вискомуфта состоит из множества внутренних пластин, которые способны вращаться по ведущему валу, а также внешних элементов, соединенных на ведомом валу с заданным интервалом. Все составляющие взаимосвязаны и равномерно распределены по корпусу.От гидромуфты и гидротрансформатора такая деталь отличается специфическим принципом действия. В первую очередь, здесь задействован другой способ передачи крутящего момента, который основывается на воздействии специальной вязкой жидкости, расположенной во внутреннем пространстве конструкции.

Принцип работы и предназначение

Все ее детали закреплены в одном герметичном корпусе, который содержит два ряда дисков, соединенных посредством ведомого и ведущего вала.

Каждый ряд оснащен отверстиями и выступами с небольшим расстоянием друг от друга.

Внутри вискомуфты протекает жидкость с повышенной вязкостью, состоящая из силиконовых добавок.

Ее характеризует особый состав, позволяющий эффективно обслуживать приводную систему и обеспечивать требуемый крутящий момент.

Одним из уникальных свойств жидкости является увеличение вязкости при возрастании интенсивности перемешивания. Подобное значение может расти при нагреве системы.

Если машина передвигается со стабильной скоростью, диски вращаются равномерным образом, при этом масляная основа между ними не смешивается. Но если между движением валов замечается какая-либо разница, это заметно сказывается на интенсивности вращения рабочих элементов.

По мере роста вязкости, силикон начинает воздействовать на крутящий момент.

В конечном итоге он приобретет другое состояние и практически станет твердым.

Разновидности вискомуфт

1. Первый тип отличается постоянным объемом дилетантной жидкости.
2. Второй тип имеет разный объем силикона, который меняется в зависимости от внешнего воздействия.

Вискомуфты первого типа задействуются для самоблокирующихся дифференциалов в коробке передач, включая автоматические полноприводные системы. Их применяют во внутренних охладительных системах.

Если деталь работает в обычном режиме со средними нагрузками, а автомобиль перемещается по качественному дорожному покрытию, значения угловых скоростей двух осей остаются одинаковыми. Вращение дисков муфты осуществляется практически равномерно, а крутящий момент от двигателя к ведомой оси передается с минимальной нагрузкой. В результате транспортное средство может работать как на полном приводе, так и на заднем.

Но если машина попадает на пересеченную местность или едет по льду и грязи, равномерность вращения серьезно снижается, а вязкость силикона существенно растет. Таким образом происходит увеличение передачи крутящего момента на вторую ось. В некоторых случаях показатель передачи мощности достигает 100-процентного уровня.

При этом вязкостная муфта не может заменить полноценный дифференциал, который перераспределяет крутящий момент силовой установка на обе оси. Применять такую конструкцию целесообразно на неровных покрытиях и пересеченной местности.

Также она будет оправдана при езде:

• по гололеду;
• городским улицам;
• влажной трассе.

Если езда осуществляется по полному бездорожью, муфта должна срабатывать моментально, в противном случае система передачи крутящего момента выйдет из строя, что повлечет за собой необходимость проведения дорогого и сложного ремонта.

В большинстве современных машин с «автоматом» вискомуфты работают в так называемом «предстартовом режиме». Он характеризуется равномерной передачей 5-15% мощности мотора на ведомую ось, что негативно сказывается на времени реакции узла.

Сферы применения вискомуфты

Раньше существовало две сферы применения вискомуфт, но сегодня их число сократилось до одной.

В недалеком прошлом подобный механизм предназначался для комплексного охлаждения двигателя, что возможно при закреплении на штоке специальной вискомуфты с вентиляционным прибором.

Ее движение обуславливается коленчатым валом автомобиля, к которому проложен ремень. В зависимости от скорости вращения двигателя жидкость обретает разную густоту и получает жесткую связь с вентилятором.

При снижении оборотов сильного смешения не происходило, т.е. если присутствовали проскальзывания, процесс охлаждения системы был недостаточно хорошим. Применять изделие в качестве полноценного элемента охладительной системы целесообразно только в холодную зимнюю пору, когда мотор не сильно прогрет ему нужно обеспечить дополнительное охлаждение.

Но сегодня устройство редко задействуется в охлаждающем оборудовании, т.к. его вытеснили передовые вентиляторы, оборудованные различными датчиками. Работают электронные вентиляторы непосредственно от электрической энергии, при этом они не зависимы от коленчатого вала.Более востребованной сферой применения является обеспечение автоматического подключения полноприводной системы. В такой сфере вискомуфты крайне актуальны, ведь большинство внедорожников, кроссоверов и паркетников оборудованы такими узлами. Даже стремительный рост популярности продвинутых электромеханических вариантов не портит большую популярность вискомуфт.

Работает муфта без какой-либо электроники. Здесь нет датчиков и дополнительных проводов. А отключается она сразу после того, как автомобиль начал ехать по ровной асфальтированной дороге.

Варианты конструкций

На сегодняшний день существует 2 типа конструкций вязкостных муфт:

• С замкнутым герметичным корпусом. В подобной ситуации принцип работы вискомуфты похож на действие гидротрансформатора в автоматической трансмиссии. Внутри корпуса имеются две турбины с крыльчатками. Одна стоит на ведомом валу, вторая – на ведущем. Также корпус заполнен силиконовой жидкостью. Когда валы вращаются с одинаковой частотой, плотность ее минимальна. Но как только машина начинает буксовать, турбина начинает перемешивать жидкость. И так до тех пор, пока она не расширится и не станет твердой. После этого она вводит в зацепление соседнюю турбину. На практике это можно заметить по вращающимся колесам на второй оси. Когда автомобиль выбрался из грязи или снежного плена, частота вращения крыльчаток будет совпадать и плотность жидкости станет минимальной. Крутящий момент в таком случае передается только на одну ведущую ось.
• С группой плоских дисков. Работает такая вискомуфта по схожему принципу. Однако вместо крыльчаток здесь используется набор плоских дисков. Обычно такая схема практиковалась на муфтах вентилятора системы охлаждения, но встречается и на кроссоверах в качестве ключевого элемента, задействующего полный привод. Как только ведущая ось начинает буксовать, жидкость внутри перемешивается. Увеличивается и ее температура. В результате она густеет, и крутящий момент передается на ведомую ось автомобиля.

Внутреннее устройство вискомуфты

Конструктивно вязкостная муфта (ВМ) представляет собой герметичный корпус, как правило, цилиндрической формы. Внутри него установлены круглые перфорированные стальные диски (с небольшим зазором между ними). Половина этих пластин соединена с ведущим (входным) валом, остальные – с ведомым (выходным). Причем диски имеют различную геометрию отверстий. На входном валу установлены пластины с прорезями, на выходном – с «дырками». Диски внутри корпуса установлены так, что они чередуются: сначала один «ведущий», затем один «ведомый» и так далее. Механически оба вала не связаны между собой.

Весь внутренний объем (и промежутки между дисками) заполнен специальной жидкостью (так называемым силиконовым маслом) на основе полидиметилсилоксана.

Необходимость использования

В современных автомобилях вязкостные муфты применяют для:

• временного перевода в полноприводный режим работы (AWD);
• блокировки межосевого дифференциала.

Перевод транспортного средства в AWD-режим

Многие современные кроссоверы или «паркетники», а также некоторые минивэны, седаны или хетчбэки, оборудованы так называемым временно подключаемым полным приводом колес. Ось дифференциала ведущего (как правило, переднего) моста соединена через вискомуфту с аналогичным узлом задних колес. В нормальных условиях оба вала вращаются с одинаковой скоростью. Вязкость силиконовой жидкости не меняется, а, следовательно, и передачи крутящего момента на задний мост не происходит. Как только передние колеса начинают пробуксовывать, в работу «включается» вискомуфта. Затем автомобиль снова переходит в стандартный переднеприводный режим работы.

Внутри вискомуфты находится дилатантная жидкость (ДЖ), вязкость которой увеличивается в разы по мере ускорения интенсивности ее перемешивания. Если скорость транспортного средства стабильна (когда машина не буксует), то ДЖ имеет жидкую консистенцию и пластины вращаются одинаково (параллельно друг другу). Наблюдается лишь минимальное смешивание жидкости. В результате пробуксовки ведущий вал начинает очень быстро вращаться (следовательно, и пластины, находящиеся на нем), а ведомый, практически, находится без какого-либо движения. Далее происходит очень интенсивное перемешивание ДЖ, резкое увеличение ее вязкости. Также наблюдается нагрев жидкости и ее расширение, в результате чего пластины начинают довольно сильно прижиматься друг к другу (они, практически, «склеиваются» вместе). Происходит передача части вращательного момента от ведущего вала на ведомый, машина перестает буксовать, скорость вращения обоих валов стабилизируется, вязкость жидкости существенно снижается, ее перемешивание прекращается и задняя ось отключается. То есть, «все возвращается на круги свои».

Блокировка межосевого дифференциала

Одним из неотъемлемых узлов трансмиссии является дифференциал. Он предназначен для того, чтобы при повороте колеса могли вращаться с разными угловыми скоростями, так как они (правое и левое) при осуществлении такого маневра проходят разные по длине пути. На некоторых автомобилях предусмотрена блокировка дифференциала с помощью интегрированной в него вискомуфты. Такая функция весьма полезна, если одно из ведущих колес (например, попав на мокрый или скользкий участок дорожного полотна) начинает пробуксовывать. В этом случае ВМ блокирует дифференциал. На оба колеса передается одинаковый крутящий момент. После того, как «проблемный» участок дороги преодолен, диски вискомуфты «разъединяются» и дифференциал переходит в нормальный режим работы.

Что такое вискомуфта: устройство и принцип работы

Устройство вискомуфты настолько же просто, насколько и гениально. Сложно поверить, что с момента ее изобретения прошло уже больше 100 лет. Широкое распространение она получила только спустя 50 лет, когда ее начали устанавливать на спорткары. Производители полноприводных автомобилей оценили принципиально новую систему, и с тех пор она широко используется в приводе внедорожников.
Сегодня вискомуфта является элементом самоблокирующегося дифференциала и подключаемого полного привода.

1. Что такое вискомуфта и для чего она нужна
2. Применение вискомуфт
3. Устройство и принцип работы
4. Преимущества и недостатки, плюсы и минусы

Что такое вискомуфта и для чего она нужна

Вискомуфта (вязкостная муфта) – это элемент трансмиссии, обеспечивающий передачу крутящего момента между двумя валами, с помощью дисков и вязкостной жидкости. Как правило, она используется как межосевой дифференциал, где может работать самостоятельно или в паре со свободным дифференциалом.

Устройство вискомуфты

«Рабочим телом» вискомуфты является жидкость с особыми качествами, поэтому в механизме почти отсутствует механическое трение. Работа вискомуфты не требует участия водителя, она срабатывает в нужное время сама, без какого-либо управления.

Задача вискомуфты – в автоматическом режиме синхронизировать скорость вращения валов на передней и задней оси. Она включается в работу, когда одно или оба колеса на одной оси вывешиваются (пробуксовывают), при этом резко возрастает скорость их вращения по отношению к другой оси. Работа вискомуфты заключается в выравнивании угловых скоростей за счет полной или частичной блокировки «проблемной» оси и передачи крутящего момента на ту, у которой лучше сцепление в поверхностью.

Применение вискомуфт

Вязкостная муфта отлично показала себя на внедорожниках, используемых для сложного рельефа. В качестве самоблокирующегося межосевого дифференциала она долгое время устанавливалась на автомобили повышенной проходимости. При этом практически никогда вискомуфта не использовалась в качестве осевого дифференциала, для этой цели применялись другие устройства.

Схема расположения вискомуфты в полноприводном автомобиле

Низкая цена и отличная надежность сделали вискомуфты востребованными у большинства любителей внедорожного спорта. И даже более современные виды трансмиссии не заставили поклонников отказаться от удобного и простого механизма.

Чтобы понять, для чего нужна эта деталь, надо вспомнить принцип работы подключаемого полного привода: он задействуется, когда начинаются проблемы.

Устройство и принцип работы

Принцип действия вязкостной муфты основан на передаче вращения с использованием вязкостных свойств жидкости. Этим вискомуфта принципиально отличается от, например, гидротрансформатора, в котором используется движение жидкости, то есть ее динамические свойства.

Схема устройства вискомуфты

Вискомуфта представляет собой корпус, внутри которого расположен пакет дисков. Диски жестко соединены с валами и размещаются поочередно: один диск первого вала, второй – второго, третий – снова первого и т.д. Расстояния между дисками минимальные. Вся эта конструкция заполнена специальной жидкостью на силиконовой основе, которая имеет интересное свойство: при активном перемешивании или нагревании она становится более вязкой. При очень быстром движении, когда сила гидродинамического сопротивления возрастает, она приобретает свойства твердого тела, при замедлении сразу становится более жидкой. Принцип действия наглядно показан на видео ниже.

Процесс работы вискомуфты выглядит примерно так:

1. Автомобиль едет по ровной хорошей дороге. Обе оси вращаются с одинаковой скоростью. Внутри вискомуфты пакеты дисков, закрепленных поочередно на одном и втором валах, тоже вращаются с одинаковой скоростью, не поворачиваясь относительно друг друга. При этом вискомуфта «выключена», то есть крутящий момент с ведущей оси через нее не передается на ведомую (за исключением примерно 12-15%, которые будут поступать на вторую ось из-за вязкости рабочей жидкости);
2. Колёса на ведущей оси начинают пробуксовывать, на второй останавливаются или почти останавливаются. При этом пластины одного вала стоят неподвижно, а второго – очень быстро крутятся. В этом «блендере» жидкость приходит в движение, нагревается и густеет. Загустевшая жидкость сцепляет пластины двух валов между собой, и чем больше разница в их скорости, тем быстрей это происходит;
3. При срабатывании муфты крутящий момент с ведущей оси (которая буксует и быстро крутится) переходит на ведомую ось, и ее колёса приходят в движение. При необходимости, на ведомую ось подается почти 100% крутящего момента, то есть меняется привод;
4. При выезде на нормальную дорогу вращение пластин в муфте относительно друг друга прекращается, жидкость становится менее вязкой, и полный привод отключается.

Срабатывает вискомуфта быстро, но мягко: достаточно 0,2 сек, чтобы полностью заблокировать одну ось. При этом никаких рывков не происходит, устройство не дает лишних нагрузок на трансмиссию.

Преимущества и недостатки, плюсы и минусы

Преимуществ у вискомуфты много:

1. Очень простая конструкция, не требующая какой-либо настройки или доработки. Нет механического трения, а значит, и особого износа;
2. Возможность сделать прочный герметичный корпус;
3. Не требует регулярного ТО: никаких доливов масла, отслеживания уровня жидкости и т.д. Вискомуфта работает очень долго;
4. При поломке легко заменить: стоимость ее невысокая и сама работа не слишком сложная.

Вискомуфта в разборе

Однако есть и недостатки, которые заставили современных автопроизводителей отказаться от использования вискомуфты в пользу новой муфты Халдекс:

1. Невозможно блокировать ее вручную. Это довольно неприятная ситуация для джиперов, привыкших к полной управляемости своих автомобилей;
2. Как следствие – невозможность контроля привода;
3. Автоматическая блокировка не 100%. Это объясняется свойствами жидкости: чтобы она наглухо заблокировала одну ось, разница в скорости вращения должна быть довольно большой. В реальных условиях это не всегда так, а значит, часть мощности двигателя расходуется впустую;
4. Сравнительно медленное срабатывание. Даже доли секунды на дороге имеют важное значение;
5. Несовместимость с системой ABS, а это уже серьезно. Причем настолько, что вискомуфты начали уходить в прошлое в основном именно по этой причине;
6. Перегрев при длительной активной работе;
7. Муфты для мощных автомобилей слишком сильно выступают под днищем из-за своих размеров. Уменьшается фактический клиренс, появляется слабое место.

В целом, вискомуфта прекрасно показала себя в свое время. Для автомобилей, не напичканных электроникой от колес до крыши, такое устройство действительно было удобным и функциональным.
Сегодня вискомуфты почти никто не ставит на новые внедорожники. Конструкторы отдали предпочтение муфте Haldex с электронным управлением. Она отлично работает вместе с АБС, срабатывает мгновенно и вообще является более современным и технологичным устройством.

Вискомуфта: принцип работы, особенности и характеристики

Определение

Итак, что это такое? Вязкостная муфта являет собой автоматический механизм, предназначенный для передачи крутящего момента. Подобный процесс происходит посредством специальной жидкости, что находится внутри корпуса.

Также вязкостная муфта имеет в конструкции набор дисков. Подробно об устройстве элемента мы поговорим немного позже. А пока рассмотрим области ее применения.

Где она используется?

Всего можно выделить два основных направления, где применяется вискомуфта. Принцип работы позволяет использовать ее в:

[tchecklist]

• Системе полного привода на кроссоверах. Ни для кого не секрет, что современные джипы имеют не совсем «честный» привод. Так вот, чтобы привести в действие вторую ось, инженеры применили вискомуфту. Принцип работы ее позволяет автоматически задействовать вторую пару колес при пробуксовке основных, ведущих. Вискомуфта является менее приемлемым вариантом, нежели электромеханическая, но по стоимости она значительно дешевле. Ввиду этого такая схема полного привода встречается на 70 % всех внедорожников.
• Системе охлаждения двигателя. Яркий тому пример — вискомуфта вентилятора охлаждения МАЗа. Принцип работы ее ничем не отличается от предыдущего варианта. Эта муфта все так же передает крутящий момент посредством вязкой жидкости внутри. Единственное, что вся энергия идет не на задний мост, а на вращение лопастей вентилятора. Благодаря созданию воздушных потоков, идет лучший обдув и охлаждение радиатора, что стоит перед ним. Такой же принцип работы у вискомуфты вентилятора КамАЗа и КрАЗа. А берет энергию муфта от коленчатого вала. Чем быстрее он вращается, тем гуще становилась жидкость и быстрее вводила в зацепление вентилятор. Но такой принцип работы вискомуфты вентилятора охлаждения считается устарелым. Ввиду этого на всех современных легковушках и грузовиках используется электрический вентилятор с ДТОЖ (датчиком температуры охлаждающей жидкости). В чем недостатки вискомуфты КамАЗа? Принцип работы ее таков, что лопасти вращаются вне зависимости от температуры двигателя. Особенно это вредно зимой. Мотору трудно набрать температуру, а его вдобавок принудительно охлаждают. Это и стало причиной замены вискомуфты на электрические вентиляторы.

[/tchecklist]

Что за жидкость внутри?

Ранее мы упоминали, что принцип работы вискомуфты (полного привода в том числе) основывается на изменении вязкости жидкости, которая находится внутри корпуса. В качестве таковой применяют силиконовую жидкость. В чем ее особенности? Она имеет интересные свойства: если ее не нагревать и не перемешивать, она остается в жидком состоянии. Но стоит только увеличить температуру и перемешать ее, как она расширяется и становится вязкой (похожей на застывший клей). По мере уменьшения числа оборотов дисков, снижается и ее плотность. Материал снова становится жидким.

Работает муфта без какой-либо электроники. Здесь нет датчиков и дополнительных проводов. А отключается она сразу после того, как автомобиль начал ехать по ровной асфальтированной дороге.

Варианты конструкций

На сегодняшний день существует 2 типа конструкций вязкостных муфт:

[tchecklist]

• С замкнутым герметичным корпусом. В подобной ситуации принцип работы вискомуфты похож на действие гидротрансформатора в автоматической трансмиссии. Внутри корпуса имеются две турбины с крыльчатками. Одна стоит на ведомом валу, вторая – на ведущем. Также корпус заполнен силиконовой жидкостью. Когда валы вращаются с одинаковой частотой, плотность ее минимальна. Но как только машина начинает буксовать, турбина начинает перемешивать жидкость. И так до тех пор, пока она не расширится и не станет твердой. После этого она вводит в зацепление соседнюю турбину. На практике это можно заметить по вращающимся колесам на второй оси. Когда автомобиль выбрался из грязи или снежного плена, частота вращения крыльчаток будет совпадать и плотность жидкости станет минимальной. Крутящий момент в таком случае передается только на одну ведущую ось.
• С группой плоских дисков. Работает такая вискомуфта по схожему принципу. Однако вместо крыльчаток здесь используется набор плоских дисков. Обычно такая схема практиковалась на муфтах вентилятора системы охлаждения, но встречается и на кроссоверах в качестве ключевого элемента, задействующего полный привод. Как только ведущая ось начинает буксовать, жидкость внутри перемешивается. Увеличивается и ее температура. В результате она густеет, и крутящий момент передается на ведомую ось автомобиля.

[/tchecklist]

Ресурс

Оба варианта конструкций достаточно надежные. При должном использовании ресурс вискомуфты достигает 300-400 тысяч километров. Что подразумевается под понятием «должное использование»? Имеется в виду эксплуатация муфты без перегрева. Нельзя долго буксовать на одном месте. Это ухудшает свойства рабочей жидкости.

Преимущества

Каковы преимущества подобного механизма? Стоит отметить несколько основных плюсов:

[tchecklist]

• Простота конструкции. Внутри присутствует всего несколько элементов. Это диски (либо турбина) и рабочая жидкость.
• Прочность. Корпус элемента способен выдержать давление до 20 атмосфер.
• Практичность. Муфта довольно ресурсная и рассчитана на весь срок эксплуатации автомобиля.

[/tchecklist]

Отметим, что такая система полного привода может работать не только на грязи, но и на снегу, а также при гололеде. Это дает неплохие характеристики проходимости при отсутствии механических жестких блокировок.

Недостатки

Рассмотрим обратную сторону медали. Среди минусов стоит отметить низкую ремонтопригодность. В случае поломки вязкостная муфта меняется целиком. С экономической точки зрения это не совсем выгодно – отмечают отзывы.

Огромным недостатком муфты является отсутствие линейной зависимости подключения полного привода. Нельзя заранее подключить ведомую ось при прохождении бездорожья. Включается она только тогда, когда автомобиль уже сел «на брюхо». Поэтому нельзя сказать, что вискомуфта является полной заменой классическим блокировкам и «честному» полному приводу. Механизм служит лишь как вспомогательный элемент, позволяющий автомобилю выбраться из легкой западни.

Следующий недостаток – уменьшение клиренса автомобиля. При прохождении ухабов можно зацепить корпусом муфты о землю. Сама передача крутящего момента при пробуксовке будет неполной. Как показывает практика, на ведомую ось передается не более 80 % мощности.

Еще один минус – уязвимость к перегреву. Долго вискомуфта работать не может. Максимум – 30 секунд. Перегрев жидкости внутри ведет к полному выходу из строя элемента. Поэтому внедорожники, оснащенные такой муфтой, не подойдут для соревнований на бездорожье.

Заключение

Итак, мы выяснили, что такое вязкостная муфта и как работает. Если раньше она использовалась чисто для работы вентилятора охлаждения, то теперь ею оснащается чуть ли не каждый внедорожник. Она спасает при движении по заснеженной или заболоченной местности. Но дабы конструкция прослужила долго, нужно знать, как ее правильно использовать.
