Сварочный аппарат и инвертор в чем разница?
Что лучше: инвертор или сварочный трансформатор?
Начинающие сварщики нередко стоят перед выбором: какое оборудование приобретать для работы. Зная, в чем отличие инверторного сварочного аппарата от обычного, подобрать сварочник будет проще. Плюсы и минусы имеются у трансформаторов и технологичных инверторных преобразователей. Устройства различаются мощностными показателями, функциональностью, габаритами.
Что представляет собой обычный сварочный аппарат
Классический источник тока для генерации электрической дуги – трансформатор. Сварочник понижает сетевое напряжение, сила тока, соответственно, возрастает. Подобное оборудование применялось для ручной сварки повсеместно до начала 21 века.
Принцип работы трансформатора основан на методе магнитной индукции. Электрический ток, проходя по первой обмотке, намагничивает сердечник. Возникает электромагнитное поле, под воздействием волн в проводе вторичной трансформаторной обмотки формируется электроток. Напряжение на выходе зависит от количества вторичных витков. Оборудование генерирует высокоамперный ток необходимых для сварки параметров.
Преимущества и недостатки сварочных трансформаторов
Сначала о достоинствах трансформаторных устройств:
- простота устройства, схема работы понятна школьнику;
- ремонтопригодность, в случае поломки трансформатор можно починить самостоятельно;
- способность длительно работать обеспечена слабой чувствительностью к перегреву во время эксплуатации;
- ударопрочность – риск механических повреждений при транспортировке минимальный;
- доступное сервисное обслуживание;
- небольшая цена;
- универсальность, аппарат применяется для сварки различных металлов;
- нет особых требований для хранения, трансформатор устойчив к повышенной влажности, запыленности.
Минусы традиционных сварочников очевидны:
- при проседании сети трансформатор отключается, для запитывания нужно стабильное напряжение;
- отсутствие точной регулировки токовых параметров, шаг настройки большой, сложно настроить оборудование для сварки тонкостенных заготовок;
- большой вес, самостоятельно передвигать оборудование сложно;
- значительные габариты;
- большая потребляемая мощность.
Стоит учесть, что большинство трансформаторов работают от трехфазной сети. У новичков, работающих с трансформатором, возникают проблемы с розжигом дуги, залипаниями. Швы сложно формировать, не имея опыта.
Что такое сварочный инвертор
Принцип работы инвертора тоже основан на методе индукции, по сути, это тоже трансформаторный преобразователь, только оснащенный электроникой. Основное отличие инверторного сварочного аппарата от трансформаторного – наличие полупроводников. Инверторный преобразователь – аппарат нового поколения, современная версия классического оборудования. За счет применения силовой электроники размеры преобразователя удалось значительно уменьшить.
Для стабильной работы полупроводниковых элементов в устройстве имеется вентилятор. При встроенной вентиляции туннельного типа удается защищать микросхемы от грязи и пыли. На базе инверторных преобразователей создан целый класс оборудования для сварки. Инвертором принято называть сварочник только для ручной дуговой сварки, аппараты, работающие в режиме TIG, MIG/MAG, FLUX-сварке считаются полуавтоматами.
Преимущества и недостатки инверторов
Аппарат удобен. Не возникает проблем с розжигом дуги благодаря фикции «легкий старт». Электроника поддерживает стабильное горение при скачках напряжения, ток легко регулировать. Разница в настройке между инвертором и трансформатором значительная. При низком энергопотреблении удается получать высокочастотный переменный или высокоамперный постоянный ток, необходимый для формирования ровного шва.
Итак, основные плюсы инвертора:
- небольшой вес;
- компактность, этим во многом объясняется популярность инверторных источников питания;
- дополнительный функционал, улучшающий качество сварных швов;
- легкость настройки;
- возможность подключения к стандартной сети (только профессиональные модели имеют дополнительный вход для запитки от трехфазной сети 380 В).
Теперь о недостатках, они тоже имеются:
- большая цена;
- чувствительность к перегреву, инвертор периодически приходится отключать,чтобы не перегрелся полупроводниковый блок;
- повышенные требования к условиям эксплуатации: оборудование следует оберегать от высокой влажности, повышенной запыленности, низких температур (профессиональные модели делают в защитном корпусе);
- низкая механическая прочность, обращаться с инвертором нужно бережно.
При всех минусах инверторное оборудование постепенно вытесняет традиционные трансформаторы.
Какой сварочный аппарат лучше: инвертор или трансформатор
Решить, что лучше для сварки металла в собственном гараже или доме, несложно. Помогут сравнительные характеристики источников питания. Сначала о сходстве: оба необходимы для преобразования электротока, получения рабочих токовых параметров, только инверторные снабжены электронными преобразователями.
Сравнить габариты сварочных аппаратов инверторного и трансформаторного поможет небольшой пример. Для генерации 160 А нужен трансформатор весом 20 кг или инвертор 2,5 кг. Самая большая мощность у инвертора, однако, у трансформаторов большой КПД.
Трансформаторный агрегат освоить сложнее, потребуются специальные знания, навыки для настройки. Инверторные устройства легче поддаются новичкам. Снижается риск неровных швов за счет встроенных функций:
- Hotstart улучшает розжиг дуги в момент включения сварочника;
- Arcforce препятствует залипанию электрода во время падения капли, происходит форсаж электродуги;
- Anti-stick защищает от перегрузки в момент короткого замыкания, дуга не затухает.
Возможности инвертора шире, можно получать постоянный электроток необходимой силы. Переменный высокочастотный или импульсный схож по действию с постоянным.
У трансформаторных сварочников нет такого понятия: прерывистость, на каждом инверторе указывается режим эксплуатации. Если КПД равен 50%, через каждые полчаса агрегат на 15 минут отключают.
Однозначно сказать, какой из сварочников лучше, нельзя. Вернее, такое заключение не имеет смысла. Многое зависит от условий работы, характера свариваемых заготовок, мастерства сварщика, наконец.
Недорогие инверторные аппараты хорошо подойдут для дачи и гаража, в тех случаях, если нет большого опыта работы и пользоваться пару раз в год. Но следует не забывать о хранении: оберегать от повышенных влажности, запыленности и низких температур.
Другие типы сварочного оборудования
Выпрямитель от трансформаторного аппарата отличается наличием полупроводников, выпрямляющих электроток, расширяются возможности сварки. При смене полюсов можно сместить область максимального разогрева:
- при прямой полярности сильнее греется электрод;
- при обратной – свариваемые заготовки в зоне сварки.
Отличие полуавтоматов в применении сварочной проволоки, подающейся в зону нагрева автоматически. Полуавтоматические аппараты создают на трансформаторной и инверторной базе. Трансформаторный полуавтомат с газовым оборудованием применяется в автомастерских, на производстве, нет особых требований к условиям хранения и транспортировки. Инверторный более капризный, необходим для работы с тонким металлом, нержавеющими сплавами, алюминием.
Отдельно выделяют генераторы, преобразующие в электроток механическую энергию двигателя. Такие аппараты выдают постоянный и переменный ток, работают от сети и на жидком топливе.
Сварщики для большого объема работ предпочитают трансформаторные устройства. Новичкам желательно приобретать небольшие инверторные модели. В автомастерских обычно нужно различное оборудование.
Инвертор и сварочный аппарат: в чём между ними разница?
Большинство людей, занимающихся сваркой, сталкиваются с такими словами, как инвертор, аппарат для сварки или трансформатор. В некоторых случаях эти слова используют как синонимы.
В этом нет ничего удивительного, поскольку эти два оборудования предназначены для одной цели и могут друг друга заменить в необходимый момент. Однако отличия всё же имеются в виде принципа применения на деле.
Основная задача у новичков в сварочной сфере – выяснить, чем же отличается инвертор от сварочного аппарата?
- Что такое инвертор?
- Чем отличается инвертор от сварочного аппарата, и какие характеристики важны?
- Итог
Что такое инвертор?
Необходимость сварочных работ возникает не только в промышленной деятельности, но также и дома, в бытовой сфере. Зачастую такая работа появляется у обладателей частных домов или дачи. Благодаря приобретению сварочного оборудования можно решить любую текущую проблему за короткое время.
Прежде, чем подбирать подходящую конструкцию домой, необходимо разобраться в его предназначении, функциях и немаловажных деталях использования.
Сварочный инвертор – приспособление, благодаря которому можно производить любые сварочные работы на больших производственных предприятиях либо для частного использования.
Достойный выбор должен зависеть не только от цены, возможностей, качества выполненной работы, но и с учетом технических характеристик оборудования, условий и специфических нюансов в процессе эксплуатации.
Электрическая схема сварочного инвертора.
Важные критерии, которые необходимо отметить при выборе и покупке сварочного инверторного оборудования, заключаются в следующем:
- На фирме необходимо уточнить наличие печатных плат, подходящих под конкретную модель конструкции.
Они достаточно хрупкие, а ремонт весьма дорогой. Иными словами, если у специалиста их много, это свидетельствует о том, что механизм в дальнейшем, скорее всего, будет часто ломаться. В случае отсутствия запасных деталей и возможности их приобретения только под индивидуальный заказ, можно говорить о работоспособности и долгосрочности оборудования. Дополнительно рекомендуется уточнить стоимость ремонта и производство деталей. - Наличие встроенной вентиляции.
Процесс сварки отличается большим количеством пыли, поэтому очень важно, чтобы в конструкции был охлаждающий вентилятор с прямым назначением. Кроме этого он должен всасывать пыль. Большинство производителей встраивают туннельную вентиляцию. Благодаря данному внутреннему механизму обеспечивается дополнительная защита всех основных деталей от грязи и пыли, однако значительно повышается стоимость. - Должна быть установлена защита от резких перемен напряжения.
Большинство сварочных инверторов чувствительны к перепадам напряжения, из-за встроенных защитных механизмов, что начинают работать при скачке в 220 В.
Благодаря тому, что покупатель получит достаточно информации и сумеет разобраться в различиях инвертора и трансформатора, процесс и задача будут успешно выполнены без каких-либо трудностей.
Приобретенные знания помогут не только специалистам, но и новичкам, не разбирающихся в специфике инструмента. Уровень работоспособности зависит от выставленной температуры. Именно она влияет на качество функциональности.
К примеру, из-за высокой температуры – 40+, может запуститься работа дополнительных механизмов защиты. Однако такой показатель достаточно редкий на практике. С низкой температурой всё наоборот.
Почти в каждом современном оборудовании присутствуют конденсаторы, микроконтроллеры, тразисторы и т.п., обладающие индивидуальным диапазоном температуры.
В холодную погоду необходимо следить за тем, чтобы не возник конденсат. При нулевой температуре устройство может попросту не включиться, об этом будет свидетельствовать красная лампочка с показателем перегрузки.
Выбирая данное оборудование необходимо ознакомиться с паспортом, условиями эксплуатации, допустимой температуры, а также выяснить возможность ремонтных услуг, гарантии и наличия официального сайта и подробной инструкции к применению от производителя.
Чем отличается инвертор от сварочного аппарата, и какие характеристики важны?
Говоря об отличиях инвертора и сварочного аппарата необходимо выделить несколько их характеристик.
- Объем и масса сварочного трансформатора значительно больше, нежели у инвертора.
В промышленных конструкциях их масса иногда достигает и 100 кг. - Сварочные инверторы отличаются от трансформаторов и принципом действия.
Первичный выпрямитель изменяет переменный ток в регулярный, после чего опять переводит его в переменный с высокой частотой и снова делает оборот уже на вторичном выпрямителе. В трансформаторной сварке ток меняется благодаря изменению в положении магнитных проводов, иными словами от положения сердечника, снижающего оборудование либо включает в цепь различное количество витков. - У инверторов есть устойчивая дуга, что дает стабильный сварочный ток, воздействующий на качество шва.
- Инвертор отличается конструкцией.
У него конструкция более трудоёмкая, зачастую имеет дополнительные функции, такие как: изменение значения тока, чтобы улучшить поджигание сварочной дуги либо усиление тока, чтобы ускорить работу плавки и не дать объекту слипнуться – функция называется форсированием дуги, либо уменьшение силы тока, чтоб увеличить время отрыва электрода и дополнительной защиты от перегрева. - Отличие также заключается в процессе обучения в работе с трансформатором и инвертором.
С трансформатором работать труднее, но поработав с ним, инвертор трудностей не составит. - Сварочные аппараты имеют обширный диапазон при перемене тока.
- Инверторный сварочный аппарат отличается от обычного способностью применять электроды, необходимые в любом типе тока.
- При инверторе действует регулярный ток, а сварочный аппарат применяет переменный ток, имеющий 50 Гц частоты.
- Самая большая мощность из всех оборудований для сварки у инвертора, однако, у трансформаторов большой КПД.
- Одним из главных отличий инверторного и трансформаторного оборудования является значение коэффициента прерывистой функциональности.
В последнем случае показатель не важен, но инвертор нуждается в периодическом охлаждении, чтобы не перегреться и дальше исправно выполнять своё предназначение.
На сегодня рынок обладает обширным ассортиментом различных сварочных оборудований от разнообразных изготовителей. Сварочный трансформатор рекомендуется выбирать из поставленных целей и главного предназначения, для которого его приобретают.
Не всем понятно, в чём разница между инвертором и аппаратом для сварки. Разных характеристик у них предостаточно, если более подробно изучить каждую конструкцию, но обычному человеку они, скорее всего, покажутся идентичными.
Людям, применяющим сварку в различных ситуациях и которым важно качество шва, сварочное трансформаторное оборудование окажется лучшим вариантом.
Когда сваривать необходимо в большом количестве, используя высокую мощность, то трансформатор станет более выгодным вариантом, поскольку перегрев ему не грозит. В этом и заключается основная отличающаяся черта инвертора от сварочного аппарата.
Чем отличается сварочный трансформатор от инвертора?
Автор: Игорь
Дата: 18.11.2016
- Статья
- Фото
- Видео
Многие люди, которые только начинают заниматься сваркой, встречают такие названия как сварочный трансформатор и инвертор, причем когда их употребляют практически в равнозначном значении. Это не удивительно, так как данные виды техники используются для одних и тех же целей и являются вполне взаимозаменяемыми. Но принцип их использования является все же различным и требуется выяснить, чем отличается сварочный аппарат от инвертора. Отличий имеется достаточно большое количество, если вдаваться в нюансы, но для рядового пользователя это все может выглядеть одинаковым.
Конструкция
Несмотря на то, что внешне все оборудование очень похоже, так как состоит из корпуса, на котором есть датчики и ручки настроек, а также подключенные провода и держатели, внутренне сварочные трансформаторы значительно отличаются от инверторов. Трансформаторы появились раньше, поэтому, они более простые. В них входят преимущественно катушки, расстояние между которыми регулируется, изменяя величину тока. Его конструкция более простая и надежная в эксплуатации. За счет меньшего количества деталей здесь поломки случаются значительно реже. Также тут есть зависимость от скачков напряжения в сети.
В инверторе имеется множество электроники, которая управляет сварочным процессом. Она может быстрее перегреваться, так что нужно следить за температурой аппарата, а также чувствительна к встряскам, ударам и прочим повреждениям. Они менее надежны в плане работы, но обеспечивают более широкий диапазон параметров. Здесь часто присутствуют дополнительные функции, обусловленные особенностями конструкции модели.
Процесс сварки
Отличие инвертора от сварочного аппарата в процессе сварки отличаются следующим образом. Сварочный трансформатор обеспечивает недостаточно стабильную электрическую дугу. При небольших колебаниях в сети происходит изменение параметров сварочного тока. Инверторы от такого не страдают, так как они могут поддерживать стабильность при помощи различных встроенных схем, что облегчает работу сварщиков. Это же помогает избежать разбрызгивания металла во время сварки.
Инвертор является более технологически совершенным и обладает точной плавной регулировкой параметров со шкалой. Сварочный трансформатор обладает приблизительными настройками и не имеет точной шкалы. Современные инверторы, даже в своих бюджетных проявлениях, обладают такими функциями как «Горячий старт», «Антизалипание», а также «Форсаж сварочной дуги». Инвертор менее энергозатратный и может подключаться к обыкновенной розетке, в том числе и к автономным источникам питания
Размеры и вес
Еще одним заметным фактором, чем отличается инверторный сварочный аппарат от обычного, является его вес. Инвертор занимает меньший объем, при одинаковой с трансформатором мощности, а также меньше весит. Это стало доступно благодаря тому, что здесь повысилась частота напряжения. Согласно простым расчетам, если повысить рабочую частоту оборудования в 1000 раз, то размеры снизятся примерной в 10 раз. Некоторые модели обладают трансформатором, размер которого можно сравнить с сигаретной пачкой. Благодаря этому компактные варианты, использующиеся для сварки на высоте. Для постоянных переносок техника выпускается именно инверторного типа. Большую часть полезного объема здесь занимает радиатор. Многие современные модели весят менее 4 килограмм, тогда как трансформаторы остаются неподъемными для высотных работ.

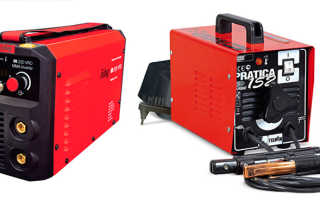

Сварочный инвертор и сварочный трансформатор
Финансовая сторона
Очень важным пунктом, чем отличаются сварочные аппараты друг от друга, является стоимость изделия. Трансформаторы, как правило, имеют более низкую стоимость, чем инверторы. Разница составляет, примерно, в два раза, в зависимости от модели и мощности. Это же касается и ремонта техники, так как детали для них найти намного легче, а заменить не составит большого труда, не говоря уже о себестоимости и взаимозаменяемости. Но если рассматривать все в практическом плане применения на различных заводах, то затраты на стоимость оборудования составляют только 2% от общих затрат на сварочный отдел, куда входит зарплата рабочих, расход электроэнергии, расходных материалов и прочие данные. Таким образом, стоимость имеет значение лишь для частной сферы. Ведь с учетом более низкой потребляемости энергии инвертором, он оставляет преимущество трансформатора в цене не таким уж и существенным.
Вывод
Для тех людей, которые заботятся о качестве шва и активно применяют сварку в различных ситуациях, инвертор является очевидным выбором. В тех случаях, когда нужно сваривать много и при больших мощностях, трансформатор может стать более удобным выбором, так как ему не сильно страшны перегревы.
Какой сварочный полуавтомат лучше инверторный или трансформаторный
Содержание
Содержание
На вопрос: «Какой сварочный полуавтомат лучше инверторный или трансформаторный?» можно ответить по-разному. Можно коротко: «Исходи из потребности!», а можно аргументированно разобраться в плюсах и минусах каждой технологии сварки, и на основе этого анализа принять взвешенное решение.
При всей кажущейся простоте, сварить несколько металлических элементов — целое искусство. Как в каждом другом деле, для его освоения нужно заручиться теоретическими знаниями, практическими навыками и подходящим инструментарием.
Как работает сварочный трансформатор
Первые трансформаторы появились в конце XIX века, когда электричество стало обычным явлением. В начале XX века было обнаружено, что при помощи трансформатора можно управлять процессом дуговой сварки, что и дало импульс к развитию трансформаторных сварочных аппаратов.
Самый простой, если можно так выразиться, прапрадед сварочных трансформаторов представляет собой две обмотки, заключенные в набранный из изолированных металлических пластин сердечник.
При приложении напряжения на первичную обмотку, по ней начинает протекать ток. Под действием электромагнитной индукции, возникающей в сердечнике трансформатора, электрический ток начинает течь и по виткам вторичной обмотки.
В сварочном трансформаторе число витков вторичной обмотки значительно меньше, чем первичной, а сама обмотка выполнена из проводника большого сечения. В итоге ток, протекающий по вторичной обмотке, имеет значительную величину, достаточную для того, чтобы зажечь и поддерживать горение электрической дуги.
К слову сказать, в 20–30 годы прошлого столетия трансформаторные сварочные аппараты стали обычным явлением на производстве, а к концу Второй мировой войны их использование переживало настоящий бум. С 30-х по 80-е годы XX века в основе всех сварочных аппаратов лежал трансформатор.
Технологии сварки с помощью трансформатора более 100 лет. Она довольно проста, но за это время отточена практически до совершенства.
Регулирование силы сварочного тока осуществляется по-разному:
- введением в цепь реостата;
- механическим изменением расстояния между первичной и вторичной обмотками;
- изменением зазора в магнитопроводе трансформатора.
Как работает сварочный инвертор
Развитие полупроводниковой техники, ее бурный рост и повсеместное использование открыли новую эру в технологии сварки. Свет увидели инверторные сварочные аппараты.
Принцип действия такого аппарата довольно прост. Питающее напряжение, пройдя через выпрямитель, преобразуется в постоянное. В инверторе обратно трансформируется в переменное, но уже высокой частоты (60–80 кГц). После чего происходит процесс повторного выпрямления напряжения, поскольку сварка постоянным током имеет ряд преимуществ.
Использование сварочных токов высокой частоты позволяет избавиться от «лишнего» трансформаторного железа, позволяя тем самым снизить массу и габариты сварочного аппарата.
Именно частота — основополагающий фактор функционирования инверторного сварочного аппарата. С ее помощью производится регулирование сварочного тока — чем ниже частота, тем меньше выходная мощность, а соответственно и сварочный ток.
На заре становления технологии инверторной сварки не обошлось и без разочарований. Первые серийные образцы были крайне капризны к условиям сварки и не очень надежны. Но со временем улучшение схем и элементной базы позволило устранить большинство слабых мест инверторной технологии.
Трансформатор VS инвертор. Плюсы и минусы
Каждая из технологий сварки имеет свои преимущества и недостатки. Рассмотрим подробно самые значимые.
Надежность
Тема, об которую до сих пор ломаются копья и которая разделила сварщиков на два противоборствующих лагеря. Аргументы «трансформаторщиков» — сварочные трансформаторы совершенствуются вот уже более ста лет. Схемотехника аппарата проста, но, тем не менее, доведена до совершенства. Чтобы «убить» такой аппарат — нужно сильно постараться. А вот инверторные модели этим похвастаться пока не могут. Они еще относительно молоды, им есть куда «расти».
Современные реалии таковы, что последний аргумент разбивается в пух и прах появляющейся новой, более надежной элементной базой и постоянным совершенствованием схем инверторных полуавтоматов.
Многофункциональность
В этом аспекте инвертор на голову переигрывает трансформатор. В инверторном полуавтомате благодаря контроллеру можно настроить любую электрическую переменную. Причем ее значение будет отслеживаться и регулироваться постоянно в течение проведения сварочных работ. А это открывает широкое поле деятельности не только при сваривании черных, но и цветных металлов.
Габариты, вес
Из-за массивного железа, принимающего непосредственное участие в трансформации энергии, идущей на сварку, трансформаторные модели тяжелы и громоздки. Даже самый простой аппарат имеет вес, приближающийся к 20 кг.
На их фоне инверторные модели выгодно выделяются. При сопоставимой мощности — они легки и компактны.
Качество дуги и сварных швов
Качество сварного шва — визитная карточка каждого уважающего себя мастера. Чтобы получить хороший шов, помимо твердой руки, нужно иметь аппарат, который будет удерживать параметры тока на заданной величине. Не секрет, что самые простые трансформаторные модели сильно зависимы от изменения величин питающего напряжения. При его просадках — снижается сварочный ток, и мастеру приходится уменьшать зазор между деталями и электродом, чтобы «удержать» дугу. При резких скачках реакции может и не хватить — при резком возрастании тока зачастую можно получить прожиг заготовок насквозь, особенно при сваривании тонкостенного металла.
К тому же к сварочным трансформаторам, не оборудованным выпрямителем, нужно приноровиться. Дело в том, что сварка переменным током более сложна физически. Она приводит к так называемой «жесткой» дуге, шипению электрода и разбрызгиванию металла по заготовке.
На рисунке: слева — шов, выполненный трансформаторным аппаратом, справа — инвертором.
Работать на трансформаторном сварочном аппарате несколько сложнее. Зато освоив технику сварки, без труда можно «творить чудеса» на инверторе. Обратный переход без привыкания, наработки навыка и определенного «доучивания» невозможен!
Всепогодность
По этому признаку — однозначный фаворит трансформаторный полуавтомат. Дело в том, что напичканные электроникой инверторы боятся влаги и пыли, которые способны вывести из строя плату аппарата.
Сварка в запыленных помещениях, особенно с содержащейся в воздухе металлизированной пылью, не для инвертора!
Еще одно ограничение, накладываемое производителями на инверторные аппараты — использование оборудования для работы в мороз. Виной тому — возможный конденсат, который может образоваться на платах устройства.
Трансформаторным аппаратам все вышеперечисленное нипочем. Они будут работать и в жару и в холод, и даже при повышенной влажности. Единственное чего не стоит делать, так это проводить сварочные работы под дождем! Это опасно!
Продолжительность включения
Как известно, этот параметр характеризует соотношение времени работы аппарата к необходимым для его остывания простоям при максимальных нагрузках. Чем интенсивнее сварочные работы, тем более продолжительные потребуются паузы.
При работе в нагруженных условиях, больше шансов побороться за симпатии потребителей у трансформаторных решений. Если нужно делать много сварных швов не самого лучшего качества, а то и вовсе, просто резать металл, то альтернативы трансформатору нет. Ведь делать то же самое на инверторном аппарате даже звучит кощунственно.
Работа в режиме повышенных нагрузок с большой долей вероятности приведет к выходу из строя электронных компонентов инверторного аппарата.
Сегодня при выборе сварочного полуавтомата большая часть пользователей наверняка отдаст предпочтение инверторному решению. И это не удивительно, ведь де-факто именно инверторные модели являются стандартом в области сварки.
Но сбрасывать со счетов трансформаторные модели все же преждевременно, поскольку для них еще есть определенные ниши, в которых им нет равных. В конце концов, все сводится к конкретным условиям работы и собственному взвешенному решению.
Чем отличается инвертор от сварочного аппарата и какие характеристики важны
Принцип работы трансформаторного сварочного аппарата
Современные трансформаторные сварочные аппараты отличаются надежностью и неприхотливостью. Работают они на частоте 50 Гц. Электрический ток преобразовывается с помощью трансформатора. Происходит это следующим образом. Сначала ток напряжением 220В подается на первичную обмотку трансформатора. Он намагничивает составной сердечник, который создает переменное магнитное поле. В результате возникает переменный ток во вторичной обмотке, но его параметры уже другие: напряжение – 50-90В, сила тока – 100-200А. Последняя величина напрямую зависит от количества витков во вторичной обмотке трансформатора. Регулируется она механическим путем. Пример такого устройства – WESTER ARC 130.
Так выглядят сварочные трансформаторы
Впервые электросварку на практике использовал русский изобретатель Н.Н. Бенардос в 1881 году.
Трансформатор VS инвертор. Плюсы и минусы
Каждая из технологий сварки имеет свои преимущества и недостатки. Рассмотрим подробно самые значимые.
Надежность
Тема, об которую до сих пор ломаются копья и которая разделила сварщиков на два противоборствующих лагеря. Аргументы «трансформаторщиков» — сварочные трансформаторы совершенствуются вот уже более ста лет. Схемотехника аппарата проста, но, тем не менее, доведена до совершенства. Чтобы «убить» такой аппарат — нужно сильно постараться. А вот инверторные модели этим похвастаться пока не могут. Они еще относительно молоды, им есть куда «расти».
Современные реалии таковы, что последний аргумент разбивается в пух и прах появляющейся новой, более надежной элементной базой и постоянным совершенствованием схем инверторных полуавтоматов.
Многофункциональность
В этом аспекте инвертор на голову переигрывает трансформатор. В инверторном полуавтомате благодаря контроллеру можно настроить любую электрическую переменную. Причем ее значение будет отслеживаться и регулироваться постоянно в течение проведения сварочных работ. А это открывает широкое поле деятельности не только при сваривании черных, но и цветных металлов.
Габариты, вес
Из-за массивного железа, принимающего непосредственное участие в трансформации энергии, идущей на сварку, трансформаторные модели тяжелы и громоздки. Даже самый простой аппарат имеет вес, приближающийся к 20 кг.
На их фоне инверторные модели выгодно выделяются. При сопоставимой мощности — они легки и компактны.
Качество дуги и сварных швов
Качество сварного шва — визитная карточка каждого уважающего себя мастера. Чтобы получить хороший шов, помимо твердой руки, нужно иметь аппарат, который будет удерживать параметры тока на заданной величине. Не секрет, что самые простые трансформаторные модели сильно зависимы от изменения величин питающего напряжения. При его просадках — снижается сварочный ток, и мастеру приходится уменьшать зазор между деталями и электродом, чтобы «удержать» дугу. При резких скачках реакции может и не хватить — при резком возрастании тока зачастую можно получить прожиг заготовок насквозь, особенно при сваривании тонкостенного металла.
К тому же к сварочным трансформаторам, не оборудованным выпрямителем, нужно приноровиться. Дело в том, что сварка переменным током более сложна физически. Она приводит к так называемой «жесткой» дуге, шипению электрода и разбрызгиванию металла по заготовке.
На рисунке: слева — шов, выполненный трансформаторным аппаратом, справа — инвертором.
Работать на трансформаторном сварочном аппарате несколько сложнее. Зато освоив технику сварки, без труда можно «творить чудеса» на инверторе. Обратный переход без привыкания, наработки навыка и определенного «доучивания» невозможен!
Всепогодность
По этому признаку — однозначный фаворит трансформаторный полуавтомат. Дело в том, что напичканные электроникой инверторы боятся влаги и пыли, которые способны вывести из строя плату аппарата.
Сварка в запыленных помещениях, особенно с содержащейся в воздухе металлизированной пылью, не для инвертора!
Еще одно ограничение, накладываемое производителями на инверторные аппараты — использование оборудования для работы в мороз. Виной тому — возможный конденсат, который может образоваться на платах устройства.
Принцип работы сварочного инвертора
Серийное изготовление сварочных инверторов было налажено около 30 лет назад. Более точное их название – выпрямители с транзисторным инвертором. Главное отличие сварочных аппаратов этого типа – в последовательности преобразований электрического тока. В этих приборах ему приходится менять свои характеристики несколько раз. Сначала ток выпрямляется и становится постоянным, проходя через полупроводник. На следующем этапе его пропускают через фильтр для дополнительного сглаживания. Затем ток поступает в инвертор и преобразуется в переменный частотой порядка 100 кГц. После этого он попадает в трансформатор, в котором напряжение понижается, а сила тока увеличивается. Далее он поступает в высокочастотный фильтр и затем в выпрямитель. На выходе получается постоянный ток требуемых параметров.
За счет таких сложных преобразований удалось уменьшить габариты сварочного аппарата. Пример такого устройства – ELITECH АИС 200 ПНС.
Так выглядит сварочный инвертор
Отличия инверторного кондиционера от обычного
Больший срок службы. Компрессор не испытывает нагрузок при постоянном включении. Он медленнее изнашивается, а это – сердце любого кондиционера.
Стоит дороже. В инверторном сплите есть дополнительный блок – инвертор. Соответственно, он не может стоить как обычная, неинверторная модель. Но разрыв цен с каждым годом сокращается.
Меньшее потребление электроэнергии. В инверторном кондиционере нет пусковых токов, необходимых для запуска компрессора. Они могут существенно влиять на расход электроэнергии. COP инверторных кондиционеров выше за счет размеров и объемов испарителя и конденсатора.
Точное поддержание температуры. В помещении температура будет колебаться в пределах 0,5-1 градуса. У старт-стоп систем этот диапазон в пределах 2-4 градуса.
Про это мало кто вам скажет
Небольшие перепады температуры незаметны. Но ваш организм реагирует на них. Если стало чуть прохладнее – метаболизм ускоряется, ваше тело начинает вырабатывать больше тепла. Если стало теплее – процессы замедляются, но не сразу.
Это небольшой, но все же стресс. В основном он безвреден, но у некоторых людей может стать причиной усталости, недомоганий, понижения жизненного тонуса. Если вы метеозависимы, или в семье есть маленькие дети, старт-стоп кондиционер – плохой вариант.
Быстрый нагрев и охлаждения. При первом включении прогревает или охлаждает помещение быстрее чем обычный on/off кондиционер.
Нет скачков напряжения в сети. Для включения компрессора не инверторного кондиционера нужен пусковой ток большой силы. Из-за этого могут быть перепады напряжения, оно может падать до 170В. Инверторная система запускает компрессор только один раз при включении.
Дорогой ремонт. Для определения поломки нужно больше времени. Некоторые запчасти сложно достать, они дорого стоят. Ремонт должен выполнять специалист, разбирающийся в электронике.
Широкий диапазон рабочих температур. Когда обычный кондиционер не справляется, инверторный может работать. При этом его COP всегда будет больше 1. Он даст больше тепла или холода, чем потратит электроэнергии.
Преимущества инверторного аппарата
- КПД устройств достигает 95 %. Потери энергии минимальны.
- Аппараты отличаются повышенной электробезопасностью.
- Их можно без последствий подключать к обычной бытовой сети.
- Устройства имеют очень широкий диапазон регулирования силы тока. Благодаря этому возможно использовать разные типы электродов и подбирать требуемый режим сварки для металлов.
- Вся работа приборов регулируется управляющими схемами и микропроцессорами. Это обеспечивает легкий поджиг и стабильное удержание дуги.
- Напряжение и сила тока в инверторных аппаратах регулируются плавно.
- Аппараты комплектуются защитой от перепадов сетевого напряжения.
- Сварку можно вести в любых пространственных положениях.
Как работает инверторный кондиционер
В инверторном кондиционере компрессор не отключается. Он постоянно работает, но с разной скоростью. Соответственно изменяется потребление электроэнергии и производительность. Цикл работы инверторного кондиционера:
- Компрессор включается, хладагент циркулирует по фреоновой магистрали, воздух в помещении нагревается или охлаждается.
- Когда температура доходит до установленной вами, компрессор сбавляет обороты.
- Как только воздух прогревается или охлаждается на 0,5-1 градуса, компрессор набирает обороты.
- Когда помещение охлаждается до нужной, обороты падают.
При работе инверторного кондиционера, как и обычного, вентилятор внутреннего блока постоянно работает. Он отвечает за перемешивание и распределение воздуха по комнате. В комнатах, обслуживаемых инверторными сплит-системами, перепад температуры редко превышает 0,5 градуса.
Недостатки инверторного аппарата
- Их стоимость значительно превышает аналогичный показатель сварочных трансформаторов.
- Устройства чувствительны к пыли. Она может быть причиной выхода из строя.
- Инверторные сварочные аппараты плохо переносят повышенную влажность и низкие температуры. Хранить их нужно только при положительной температуре.
- При нарушении правил эксплуатации выходит из строя блок с силовыми транзисторами. Его замена может обойтись в половину стоимости аппарата. Ремонт устройства – очень дорогая процедура.
В итоге отличие инвертора от сварочного аппарата трансформаторного типа с точки зрения пользователя заключается в следующем: он мобильный, обеспечивает отличное качество швов, с ним удобно работать. Эти функциональные преимущества обеспечиваются электроникой и автоматизацией процессов. По этой же причине такие устройства дороже стоят. Сварочные трансформаторы – это своеобразные «рабочие лошадки». Их следует использовать тогда, когда не предполагается перемещение устройства и не требуется высокое качество сварки.
Мифы и сказки про инверторные кондиционеры
Инверторный кондиционер не шумит. Да, это так. Но шумит ли обычный, неинверторный? Современные старт-стоп сплит-системы работают тихо, практически бесшумно. Если кондиционер начал шелестеть, щелкать или просто громко работать – зовите мастера.
С инверторным кондиционером экономится 30-40% электроэнергии. Такими заявлениями пестрит весь интернет. Кто-то из ушлых продавцов пустил эту утку и ее перепечатывают в 90% статей про кондиционеры. Такой экономии можно добиться если вы смените двадцатилетний агрегат на современный.
Инверторные сплит-системы более экологичные. Это выражение – просто пиар-ход продавцов и производителей кондиционеров. Влияние на окружающую среду оказывает фреон при утечке. Все зависит от его типа. Разные виды хладагентов по-разному влияют на глобальное потепление и озоновый слой Земли.
Так стоит ли переплачивать за инверторный кондиционер?
Настало время подводить итоги. Если коротко, то инверторный кондиционер стоит покупать если:
- В семье есть маленькие дети;
- Вы собираетесь использовать кондиционер для обогрева;
- В вашем регионе сильные морозы зимой или жара летом;
- Кондиционер будет работать более 6 месяцев в год.
В статье мы рассказали об отличиях обычных сплит-систем от инверторных. Привели примерный расчет потребления электроэнергии и потенциальной экономии. Стоит ли переплачивать за инверторный кондиционер – решать вам. Во многом это зависит от конкретной ситуации и вашего бюджета.
