Станки для заточки свёрл в домашних условиях

Приспособления для заточки сверл по металлу: устройство и чертежи, приспособы в домашних условиях

Чтобы всегда не покупать новый расходный материал для токарного станка и сверления, можно воспользоваться лучшие ручные и автоматические приспособления (точила) для заточки маленьких и больших сверл по металлу в домашних условиях, а как сделать точилку своими руками, расскажем в этой статье.

В какой момент необходимо затачивать инструмент

Работающие долго токари без подсказок поймут состояние рабочей кромки, но новички могут воспользоваться этими признаками:

издается посторонний звук – скрип, свист;
происходит быстрый нагрев;
полученное отверстие обладает низким качеством, на нем есть зазубрины;
стружка образуется не из всех канавок.

Если вовремя не произвести процедуру, неисправный инструмент может сломаться (обломится кончик, испортится заготовка) или застрять в стали. В результате аппарат вырвет из рук. Возможно сломанное оборудование или травма.

Покупные устройства для заточки сверл

Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узко специализированные. Применение самодельного аппарата, в свою очередь, обладает достоинствами:

экономичность – изготовить его можно из подручных материалов;
приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственное точило.

Но если вы хотите купить готовый станок, посмотрим, чем они различаются.

Основные виды заводских устройств

Они разделяются на два типа:

со стандартным набором режимов по классическим размерам;
с возможностью регулировать все параметры.

Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).

Советы по изготовлению кондуктора для заточки сверла самостоятельно

Нюансы и особенности:

новички чаще пользуются купленными приспособлениями, а специалисты предпочитают собственноручно изготовленные;
работа на домашнем оборудовании требует высокой точности, понимания работы электрических устройств, знаний о поведении инструментальной стали;
ручной привод неэффективен, понадобится подключение движка;
обязательно предварительное составление чертежа;
на схеме необходимо отразить размеры и способы крепления.

Специфика затачивания с различной формой режущей кромки

Есть 4 типа края, они нуждаются в 2 разных подходах:

одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) с абразивному кругу, двигать инструмент при этом не нужно;
цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.

Ошибки и их предупреждение при работе с наждаком для заточки сверл

Часто бывают допущены промахи:

Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно у вас не очень функциональный держатель, его наклон приведет к асимметрии.

Какие углы должны быть для работы с разными материалами

Металлические сплавы имеют разную плотность, поэтому изделия из них необходимо обрабатывать в разных условиях, представим в виде таблицы:

Заточка в градусах

Алюминий, дерево, керамогранит

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

основания;
крепежного элемента для зажима инструмента;
упорный механизм;
винт, регулирующий подачу;
зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
Угол заточки должен соответствовать полученным краям – 120 градусов.
Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

выполняйте детали из металла, а не пластиковые;
соедините наждачный круг с патроном с помощью кольца;
наждачный конус можно изготовить на токарном станке;
внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

нижняя часть фиксируется на подручнике;
верхняя перемещает заготовку;
нижний палец нужно вытащить, оставить только верхний;
следует разрезать на две части одну из петель – одна из них регулирует наклон;
нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Требования безопасности

всегда надевайте перчатки, закрытую обувь и одежду;
проверяйте фиксацию элементов перед включением электропривода;
станки должны иметь заземление;
обеспечьте рабочую зону освещением и легким доступом к столу.

Работаем с бетонным инструментом

используйте круг с алмазным напылением;
работайте на низких оборотах;
начните с углов кромок, они должны быть под 90 градусов, затем – задние поверхности.

Если высота режущей части не превышает 10 мм, легче купить новую насадку.

Как заточить сверло по металлу: приспособление на дрель

Мы осветили все возможные варианты, подробнее остановимся на одном из самых популярных. Его фото:

Конструкция

пластикового корпуса;
наждачного круга;
муфта для соединения с электродрелью;
крышка с отверстиями разного диаметра.

Преимущества и недостатки

низкая стоимость;
легкость управления;
размерный ряд – от 3 до 10 мм.

не подходит для заводского, постоянного использования;
нельзя применять для сломанных резцов;
низкая фиксация в патроне;
нельзя индивидуально настраивать угол.

Сферы применения

Подходит только для употребления дома, если пользоваться в условиях производства, то быстро будут ломаться абразивные круги, а также сам электроинструмент.

Как подобрать насадку

Факторы для выбора:

совместимость диаметра с дрелью;
углы заточки;
размеры отверстий для сверл;
производитель;
наличие в комплекте второго точильного камня с менее распространенным наклоном.

Какие еще бывают насадки

Чтобы сделать электродрель максимально функциональной, ее оснащают приспособлениями для заточки:

дисковых пил;
ножей и стамесок.

Это удобный многофункциональный вариант для домашнего использования.

Комплектация

Очень удобно использовать подставку, чтобы не держать дрель на весу, она состоит из металлического корпуса (Элемент А), крышки (Б), кольца-держателя (В) и шлифовальной головки (Г). Посмотрим, как выглядит аппарат в комплекте:

Порядок сборки упора для заточки сверл

Перед началом работы необходимо поместить деталь Б в верхнюю часть А, совместив их радиусы отверстий. Затем на электродрель надевается часть В, а Г крепится к патрону.

Многообразие изделий

Многие проверенные компании реализуют продукцию этого типа, в том числе бренды:

Sparta.
Bosch.
KWB.
Dremel.
STURM и другие.

Будьте осторожны с китайскими аналогами.

3 простых устройства и для дрели – видеоинструкции

Мы уже рассказал о принципах действия основных приспособ, а теперь дадим ролики с описанием, чтобы вы могли по инструкции дома сделать такие же аппараты.

Из дверных петель

Из гайки

На болгарке

На дрели

В статье мы рассказали про типы заточных станков для сверл, привели чертежи. Рекомендуем следовать правилам безопасности, описанным выше, чтобы не получить травму, а также не испортить электрические приборы.

Читать еще: Пайка чугуна латунью в домашних условиях

Станки для заточки сверл

Найдено 70 товаров

Категория

Мощность точильных станков с двумя колесами во взаимно перпендикулярных плоскостях, позволяющих осуществлять грубую заточку на первом и тонкую доводку на малых оборотах с охлаждающей жидкостью на втором круге, составляет порядка 300-400 Вт. «,»sort»:13,»additional»:false>,<"data":<"rangeMetadata":<"minValue":2800,"maxValue":15000,"currentFromValue":2800,"currentToValue":15000,"step":1,"unit":"об/мин","active":true>>,»id»:202047,»type»:»specification»,»label»:»Частота вращения шлиф. круга»,»description»:»

Под скоростью вращения круга имеется в виду угловая скорость вращения точильного, полировального круга или шлифовального штифта, измеряющаяся в оборотах в минуту (об/мин). При этом абсолютная, линейная скорость периферийной части диска, которая и производит заточку, прямо пропорционально зависит от диаметра круга. rnrn

Линейная скорость круга и его производительность зависят не только от угловой скорости вращения, но и от диаметра оснастки. Поэтому всегда учитывайте, что по мере износа точильного круга и сокращения его радиуса, его линейная скорость также падает, что снижает производительность работы. «,»sort»:14,»additional»:false>,<"data":<"rangeMetadata":<"minValue":0.35,"maxValue":160,"currentFromValue":0.35,"currentToValue":160,"step":0.1,"unit":"кг","active":true>>,»id»:202048,»type»:»specification»,»label»:»Вес нетто»,»description»:»

Вес большинства точильных станков варьируется в пределах 2-20 кг, т.е. это настольные устройства, не занимающие много места и помещающиеся в углу стола. Особенно легки маломощные точильные станки для заточки сверл и фрез и граверы. rn

Самыми тяжелыми являются заточные станки для заточки пильных дисков из быстрорежущей стали и с твердосплавными напайками. «,»sort»:15,»additional»:false>,<"data":<"rangeMetadata":<"minValue":23,"maxValue":200,"currentFromValue":23,"currentToValue":200,"step":1,"unit":"мм","active":true>>,»id»:230460,»type»:»specification»,»label»:»Диаметр диска»,»description»:null,»sort»:17,»additional»:false>,<"data":<"rangeMetadata":<"minValue":125,"maxValue":730,"currentFromValue":125,"currentToValue":730,"step":1,"unit":"мм","active":true>>,»id»:230467,»type»:»specification»,»label»:»Длина»,»description»:null,»sort»:20,»additional»:true>,<"data":<"rangeMetadata":<"minValue":100,"maxValue":780,"currentFromValue":100,"currentToValue":780,"step":1,"unit":"мм","active":true>>,»id»:230468,»type»:»specification»,»label»:»Ширина»,»description»:null,»sort»:21,»additional»:true>,<"data":<"rangeMetadata":<"minValue":100,"maxValue":820,"currentFromValue":100,"currentToValue":820,"step":1,"unit":"мм","active":true>>,»id»:230469,»type»:»specification»,»label»:»Высота»,»description»:null,»sort»:22,»additional»:true>],»booleanFilters»:[<"data":<"value":<"selected":false,"active":true>>,»id»:null,»type»:»has_review»,»label»:»Только с отзывами»,»description»:null,»sort»:8,»additional»:false>,<"data":<"value":<"selected":false,"active":true>>,»id»:246634,»type»:»specification»,»label»:»Подсветка»,»description»:null,»sort»:23,»additional»:true>,<"data":<"value":<"selected":false,"active":true>>,»id»:246635,»type»:»specification»,»label»:»Наличие защитного экрана»,»description»:null,»sort»:24,»additional»:true>,<"data":<"value":<"selected":false,"active":false>>,»id»:246636,»type»:»specification»,»label»:»Со стойкой»,»description»:null,»sort»:25,»additional»:true>,<"data":<"value":<"selected":false,"active":true>>,»id»:246639,»type»:»specification»,»label»:»С гравером»,»description»:null,»sort»:26,»additional»:true>],»productCount»:21,»queryString»:»»>» data-category-id=»3588″ data-category-name=»Станки для заточки сверл» data-bowed-category-name=»в Станках для заточки сверл» data-rname=»dlya-zatochki-sverl» data-tag-page-id=»» data-make-id=»0″ data-search-string=»» data-reset-link=»/stanki/zatochnye-tochilo/dlya-zatochki-sverl/#goods» data-ab-is-expanded-filters=»» >

Станок для заточки сверл – как на нем и без него заточить сверло?

Для быстрого и качественного просверливания отверстий нужны острые сверла, которым свойственно со временем притупляться. Лучше всего этот инструмент оттачивает станок для заточки сверл. В домашних условиях можно также использовать специальные приспособления.

1 Виды заточных станков для сверл

Станок для заточки сверл – это автоматизированное оборудование узкой специализации, предназначенное только для оттачивания сверл. По сфере использования различают следующие виды этих устройств:

Промышленные – имеют большую мощность, на них затачивают различные сверла с диаметром от 20 мм и больше. Основное назначение такого оборудования – интенсивная работа на крупных предприятиях с высокой степенью профильной специализации. В промышленном оборудовании сверло затачивается в полностью или частично автоматическом режиме под нужным углом с помощью узла закрепления (специального зажима).
Бытовые – используются исключительно на небольшом производстве или в домашних условиях. Устройство этих станков отличается небольшой мощностью, компактностью и мобильностью. На них возможно затачивать сверла среднего и маленького размера, которые используются в быту чаще всего.

Бытовой станок для заточки сверл перед всеми прочими устройствами и приспособлениями, используемыми для восстановления остроты инструмента, обладает массой важных преимуществ, среди которых в первую очередь стоит отметить следующие:

работает от электрической сети со стандартным напряжением;
высокая степень производительности;
простота эксплуатации;
высокий уровень точности заточки и функциональности;
доступная цена, находящаяся в допустимых пределах возможностей любого домашнего мастера;
имеет небольшой вес и компактный размер;
удобная эргономичная система управления обеспечивает регулирование скорости и интенсивности заточки.

2 Виды бытовых станков для заточки сверл

Все бытовые станки рассчитаны на заточку спиральных сверл по металлу из быстрорежущей стали определенного, конструктивно заложенного в устройство оборудования, диапазона диаметров. На многих станках можно затачивать инструмент, оснащенный твердосплавными пластинами – для этого в комплекте поставляется или дополнительно докупается алмазный круг. Обычно их возможности предусматривают заточку сверл с углом конуса при вершине в диапазоне 90–140 о по задней поверхности с выполнением затыловки и подточки режущей поперечной кромки. Но выпускаются также специализированные модификации для сверл по металлу:

левых;
с двухплоскостной затыловкой;
высокопроизводительных;
трехзубых;
других.

Наиболее удобны в домашней эксплуатации станки с универсальным патроном для зажимания сверл различного диаметра в пределах технически допустимого диапазона размеров, а также устройства, комплектующиеся набором съемных патронов, которые крепятся на корпусе самого станка и всегда под рукой.

Такое оборудование как правило оснащено окном, через которое можно наблюдать за центрированием сверла в рабочей зоне станка. В комплекте со станком идут стандартные принадлежности: эльборовые круги, комплект цанг, ключи, запасные детали. Также могут поставляться дополнительные принадлежности: алмазные круги, дополнительный набор цанг, светильник для рабочей зоны и другие. Наиболее известные типы подобных станков: Drill Doctor, GS и их китайские аналоги.

По диапазону размеров обрабатываемых сверл эти станки выпускают двух основных видов (с различными крайними значениями диаметров): от 2 мм до 13 мм и от 13 мм до 34 мм. Их недостатки: плохая заточка тонких сверл (точность станков не рассчитана на это) и невозможность оттачивания очень тонких. Для инструмента малых диаметров потребуется специальный станок для заточки сверл – например, ВЗ-389СП, предназначенный для заточки инструмента размером 0,4–4 мм и оснащенный для контроля за процессом оттачивания 30-кратным оптическим устройством.

3 Как правильно выбрать бытовой станок?

Прежде чем подбирать станок для заточки сверл необходимо определить для него будущий фронт работ, потому что при покупке требуется руководствоваться определенными эксплуатационными параметрами. Если устройство предполагается использовать в домашних условиях (к примеру, на даче или в гараже), то можно приобрести маломощную, недорогую модель – учитывая, что станок не будет эксплуатироваться постоянно, оборудование большой мощности будет совершенно ни к чему. Кроме того, промышленные устройства предназначены для затачивания сверл больших диаметров и потребляют гораздо большее, чем бытовые модели, количество электроэнергии.

При покупке станка следует обратить особое внимание на наличие специального регулятора, предназначенного для настройки вращения шпинделя. Такая опция позволит сделать работу максимально эффективной и безопасной.

Еще один немаловажный параметр – размер сверл, который должен определяться спектром предполагаемых работ. Выбираемый бытовой станок должен иметь достаточно низкий уровень производимого шума, особенно когда оборудование планируется использовать не в каком-то отдельном помещении, а непосредственно в жилой зоне.

Необходимо также обратить внимание на конструкцию приглянувшейся модели – лучше всего, если она будет максимально простой. В этом случае какая-либо поломка не доставит больших хлопот – не составит труда подыскать и приобрести нужную новую деталь и поставить ее вместо вышедшей из строя. Нельзя не отметить, что большинство зарубежных моделей в плане их технического обслуживания довольно дорогие, а найти нужную деталь на замену порой бывает непросто. И последняя рекомендация: выбирать станок для заточки сверл следует только в специализированных торговых точках и магазинах, где будет выдан гарантийный талон и технический паспорт.

4 Заводские станки и приспособления для заточки сверл

На предприятиях в некоторых случаях сверловщик затачивает сверла сам вручную на обычных заточных станках, которые оборудованы для этой цели специальным приспособлением. Для этого он предварительно должен изучить правила затачивания сверл и пройти специальные подготовительные курсы. Используемое приспособление для заточки сверл представляет из себя стальную конструкцию, оснащенную подвижным зажимом для сверла с регулируемым углом наклона относительно вращающегося шлифовального круга и имеющее крепление для фиксации на корпусе заточного станка.

Также нередки случаи, когда на предприятии при затачивании вручную на обычном заточном станке вовсе не используют никаких приспособлений. При этом сверло правой рукой держат за хвостовик, а левой – насколько возможно ближе к режущей части. Режущую кромку инструмента прижимают к боковой поверхности абразивного круга и одновременно правой рукой плавно покачивают сверло, стремясь добиться, чтобы задняя его поверхность приняла нужную форму и приобрела правильный наклон. Снимать металл нужно небольшими слоями, слабо прижимая инструмент к кругу. Надо следить, чтобы у сверла режущие кромки были одинаковой длины и имели одинаковые углы заточки.

Ошибки, допущенные во время ручной заточки, могут привести к следующим недостаткам сверла:

режущие кромки неравной длины;
углы, образуемые режущими кромками с осью инструмента, разные;
у поперечного лезвия односторонняя выточка.

В результате этих дефектов сверло будет:

бить;
неправильно, односторонне нагружаться на режущих кромках – может сломаться;
просверливать отверстия большего диаметра, чем само сверло.

После заточки у инструмента следует проверять для поперечной кромки ее ширину и правильность положения относительно режущих кромок, длину последних, угол: в плане φ, наклона поперечной кромки, задний угол α, двойной заточки φ1, при вершине 2φ. Для проверки всех этих параметров на предприятиях используют специальные шаблоны. Правильность расположения перемычки выясняют с помощью оптического прибора. На предприятиях в ряде случаев проверяют биение сверла – используют для этого специальное приспособление.

Сверла по металлу из быстрорежущих сталей затачивают на кругах для шлифования из электрокорунда белого и нормального на керамической связке зернистостью 16–40, твердостью СМ, а также на кругах из эльбора. При заточке инструмента, который оснащен твердосплавными пластинами, применяют круги для шлифования из синтетических алмазов, а также из зеленого карбида кремния зернистостью 16–40.

5 Приспособления для домашней заточки сверл

Не имея специального станка, в домашних условиях можно использовать для заточки сверл следующее оборудование:

обычный заточной станок;
электродрель;
самодельные аппараты для заточки.

Читать еще: Как расплавить цинк в домашних условиях?

Для использования простого заточного станка лучше приобрести специальное приспособление, потому что прежде, чем самостоятельно научиться правильно оттачивать инструмент без него, можно испортить не один десяток сверл. Это приспособление для заточки сверл имеет примерно такое же устройство, как и описанное выше промышленное. Есть варианты не с креплением на корпус станка, а с отдельной установкой на горизонтальную поверхность вблизи вращающегося шлифовального круга. Подобное приспособление может быть самодельным. Оно может быть выполнено из дерева: на его основании крепят брус с несколькими отверстиями под диаметр нужных сверл, просверленными под наклоном, обеспечивающем нужный угол заточки. Можно предусмотреть изменение наклона – угла заточки.

В случае с электродрелью используется специальная насадка для заточки сверл. К сожалению, в продаже попадаются только для заточки под углом 118 о и только для размеров инструмента 3,5–10 мм (отечественные) и 2,5–10 мм (импортные). Причем и те, и другие только для дрелей с шейкой шпинделя диаметром 43 мм. В корпусе этих насадок есть 15 отверстий под сверла разных диаметров. Насадки комплектуются камнем, затачивающая поверхность которого расположена под определенным углом, и поводком для него, вставляемым в патрон дрели.

Изменив один раз длину поводка (укоротив его), насадку настраивают для работы с одной конкретной дрелью. Работают с ней следующим образом: поводок с камнем на конце вставляют в патрон дрели; насадку одевают на шпиндель и фиксируют винтом; запускают дрель и вставляют сверла в отверстие корпуса насадки соответствующего диаметра. Подобное приспособление тоже можно сделать самостоятельно. В самодельной насадке можно будет предусмотреть нужные углы заточки и диаметры инструмента.

Самодельные аппараты могут быть выполнены в виде обычных заточных станков. На них лучше сразу предусмотреть способ крепления и заточки сверл, чтобы не придумывать дополнительные приспособления для этого.

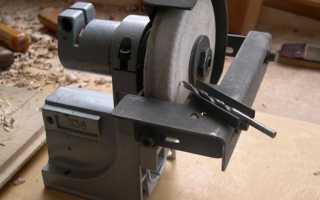

Бытовые станки для заточки свёрл и их характеристики

До недавнего времени заточка сверл в домашних условиях была трудоемким процессом, требующим хороших практических навыков. Зачастую для выполнения этой работы использовались самодельные устройства. Но с появлением специализированных бытовых станков ситуация изменилась. Выполнить операцию по восстановлению сверлильного инструмента при наличии должного инструмента не составляет трудностей.

Общее описание конструкции

В большинстве случаев станки для заточки сверл делают в настольном исполнении. В качестве силового агрегата используют небольшой электродвигатель с высоким показателем оборотов. Привод шпиндельной бабки с точильным камнем осуществляется за счет установки на вал силового агрегата.

Заточка осуществляется с помощью специальных приспособлений. На корпусе станка есть несколько калибровочных отверстий, через которые осуществляется подача режущих кромок к точильному камню. Для фиксации инструмента предназначены держатели, с помощью которых происходит установка в корпус устройства. В зависимости от расположения режущих кромок относительно точила изменяется тип заточки.

Стандартный станок для заточки свёрл имеет следующие преимущества перед профессиональными моделями:

небольшие размеры. Они дают возможность установить оборудование на обычном столе. При этом масса приспособления невелика, что иногда негативно сказывается на устойчивости прибора. Поэтому в некоторых случаях рекомендуется его фиксация на рабочей поверхности;
многофункциональность. С помощью грамотно спроектированного станка можно выполнять заточку сверлильного инструмента различных типов – трехзубых, левых, двухплоскостных и т.д. Все зависит от фактических настроек оборудования;
низкое потребление электроэнергии. Это обусловлено небольшой мощностью электродвигателя. Однако «обратной стороной» является повышение вероятности превышения нагрузки на силовой агрегат, что может привести к его перегреву;
возможность выполнения других операций. Нередко бытовые модели совмещают в себе функции по заточке ножей, ножниц, стамесок и других типов режущих инструментов. Эта возможность появляется только при наличии соответствующих насадок.

Большинство моделей станка рассчитано для выполнения заточки в диапазоне от 90° до 140°. При этом дополнительно происходит обработка методом затыловки и восстановление первоначальной формы поперечной режущей кромки. Дополнительно есть функция снятия заусенец с уже обработанного инструмента.

Для повышения функциональности рекомендуется приобретать станок для заточки свёрл с двумя точильными камнями. На валы можно установить абразивы с различными показателями зернистости, что значительно улучшает качество обработки.

Технические характеристики

Выбор определенной модели точильного станка для сверл должен начинаться с анализа технических характеристик. Для этого нужно изучить представленные на рынке модели, ознакомиться с отзывами владельцев подобного оборудования.

Прежде всего следует обратить внимание на конструкцию устройства. В зависимости от этого параметра станок может быть ручного или стационарного типа. В первом случае повышается его мобильность. Зачастую подобное оборудование применяется для оперативной правки режущих кромок. Настольные модели имеют более расширенный функционал.

Каждый станок для заточки свёрл имеет следующие характеристики:

максимальный и минимальный диаметр обрабатываемого инструмента. Для домашних моделей этот параметр варьируется от 2 до 13 мм. Если же необходимо выполнить обработку сверл большего диаметра – необходимо приобретать полупрофессиональный инструмент. У него диапазон диаметров составляет от 2 до 34 мм;
функция изменения частоты вращения абразивного круга. С ее помощью можно оптимизировать процесс обработки для каждого типа режущего инструмента. Регулируя количество оборотов, добиваются оптимальной заточки поверхности;
зернистость точильного камня;
трудоемкость ремонта и наличие запасных комплектующих. Большинство станков имеют пластиковый корпус, который не всегда может выдержать максимальные нагрузки. Это же касается и фиксирующих патронов. Для выполнения самостоятельного ремонта будут необходимы оригинальные комплектующие.

Габариты и вес конструкции несущественны. Почти все домашние модели имеют небольшие размеры и массу. Для повышения точности обработки некоторые из них снабжены смотровым окошком. Таким образом можно визуально контролировать положение сверла относительно точильного камня.

Заточка сверл небольшого диаметра от 0,4 до 2 мм выполняется с помощью специальных станков. У них повышен показатель точности установки режущей кромки относительно точила.

Обзор производителей

Изготовлением домашних станков для заточки сверл занимается ряд производителей. Их продукция в большинстве своем соответствует принятым стандартам качества. Но помимо технических и эксплуатационных свойств станка следует обращать внимание на торговую марку производителя.

Среди зарубежных станков популярностью пользуются BSM 20, Drillgrind, Kaindl BSG 20. Отечественные производители также занимаются изготовлением подобного оборудования. Для работы по дому отлично подойдет многофункциональный станок Энергомаш ТС-6010С. С его помощью можно не только выполнять заточку сверлильного инструмента, но и производить обработку режущих поверхностей ножей, сверл и стамесок.

Средняя стоимость станков составляет от 2000 до 13000 рублей. Это зависит от комплектации оборудования, его технических и эксплуатационных характеристик. Дополнительно следует учитывать качество изготовления корпуса и комплектующих к нему. Поэтому перед приобретением необходимо не только изучить основные параметры станка, но и ознакомиться с реальными отзывами владельцев подобного оборудования.

В качестве альтернативы можно рассмотреть возможность изготовления самодельной модели станка для заточки сверл на примере видеоматериала:

Как выполнить заточку свёрл: заточной станок для свёрл своими руками

Для того, чтобы качественно и быстро просверлить отверстие, необходимо сверло с острым концом. Но оно имеет свойство притупляться. Конечно же, можно купить новое сверло, но это лишние затраты, особенно когда работать приходится много. В этом случае пригодится станок для заточки сверл.

Виды устройств для заточки свёрл
- Бытовые станки
Как правильно выбрать оборудование
- Оттачивание свёрл на заводе
Оттачивание свёрл в домашних условиях

Виды устройств для заточки свёрл

Устройство для заточки — это автоматизированное оборудование, которое имеет узкую специализацию и предназначается только для оттачивания свёрл. Различают следующие виды этих приспособлений, исходя из сферы их использования:

Читать еще: Как пользоваться керхером в домашних условиях?

Промышленные. Они имеют большую мощность. На них можно точить разнообразные свёрла, диаметр которых превышает 20 миллиметров. Главным предназначением этого устройства является интенсивная работа с высокой степенью профильной специализации на крупных предприятиях. Сверло в промышленном оборудовании затачивается в частичном или полном автоматическом режиме под необходимым углом при помощи узла закрепления (специального зажима).
Бытовые. Применяются в домашних условиях или на небольшом предприятии. Эти станки отличаются мобильностью, компактностью и небольшой мощностью. На них можно оттачивать свёрла маленького и среднего размера, которые чаще всего используются в быту.

Станок, применяемый в быту для заточки сверла, перед остальными приспособлениями и устройствами, которые используются для того, чтобы восстановить остроту инструмента, имеет ряд важных преимуществ. Основными из них являются такие:

Удобная эргономичная система управления способна обеспечить регулирование интенсивности и скорости заточки.
Имеет компактный размер и небольшой вес.
Купить его может любой домашний мастер, так как цена доступна каждому.
Высокий уровень функциональности и точности заточки.
Простота эксплуатации.
Высокая степень производительности.
Работает от электросети со стандартным значением напряжения.

Бытовые станки

Все точилки для свёрл, применяемые в быту, рассчитаны на то, чтобы затачивать спиральные свёрла по металлу, которые состоят из быстрорежущей стали, конструктивно заложенного в оборудование, определённого диапазона диаметров.

На многих станках можно точить инструмент, который оснащён твёрдосплавными пластинами. Для такой процедуры в комплект входит или покупается отдельно алмазный круг. В основном они могут затачивать сверлильный инструмент с углом конуса при вершине от 90 до 140 градусов по задней поверхности, выполняя подточки и затыловки поперечной режущей кромки.

Для свёрл по металлу выпускаются и специализированные модификации:

трёхзубые;
высокопроизводительные;
с затыловкой двухплоскостной;
левые и др.

В домашней эксплуатации наиболее удобно применять станки с универсальным патроном для зажима свёрл разного диаметра в пределах технически допустимых размеров, а также те устройства, в комплекте с которыми идёт набор съёмных патронов, крепящихся на корпусе самого устройства. Так они в любой момент под рукой.

Как правило, такое оборудование оснащено окном, через которое видно центрирование сверлильного инструмента в рабочей зоне. В комплект входят и стандартные принадлежности:

Запасные детали.
Ключи.
Комплект цанг.
Круги эльборовые.

Могут дополнительно поставляться такие элементы, как светильник для рабочей зоны, дополнительный набор цанг, алмазные круги. Самыми распространёнными марками являются GS, Drill Doctor и их аналоги китайского производства.

По диапазону размеров свёрл, которые подлежат обработке, станки выпускаются двух видов: диаметр которых колеблется в диапазоне 2−13 мм и 13−34 мм. Их недостатком является то, что невозможно оттачивать очень тонкие свёрла.

Для того, чтобы заточить сверло малого диаметра необходим специальный станок. Одним из таких является ВЗ-389СП. Он предназначается для оттачивания инструмента диаметром 0,4−4 мм и оснащён 30-кратным оптическим устройством для того, чтобы контролировать процесс.

Как правильно выбрать оборудование

Перед тем, как подбирать точильный станок для свёрл, нужно определить фронт будущей его работы. Ведь когда вы будете покупать его, нужно будет руководствоваться эксплуатационными параметрами.

Если вы планируете применять точило в домашних условиях (дом, гараж), то можно купить недорогую, маломощную модель. Ведь вы не будете постоянно эксплуатировать прибор. В связи с этим прибор с большой мощностью просто ни к чему.

Помимо этого, промышленные станки предназначаются для заточки свёрл с большим диаметром, и электроэнергии они потребляют намного больше бытовых приспособлений.

Когда будете приобретать станок, то обратите своё внимание на присутствие специального регулятора, который предназначен для настройки вращения шпинделя. Эта функция позволит работу сделать максимально безопасной и эффективной.

Немаловажным параметром является и размер свёрл, которые вы собираетесь оттачивать на этом приспособлении. Бытовое точило должно иметь довольно низкий уровень производимого шума, а особенно тогда, когда вы планируете разместить его в жилом помещении.

Особое внимание необходимо уделить и конструкции той модели, которая вам приглянулась. Если она будет максимально простой — это очень хорошо. Если вдруг прибор поломается, то особых хлопот не будет. Вы сможете без проблем подыскать новую нужную деталь и заменить ею старую, которая вышла из строя.

Стоит отметить и тот фактор, что многие зарубежные модели довольно дорогие в плане их технического обслуживания, а необходимую деталь порой достать совсем непросто.

Точило для домашних работ лучше всего подбирать в торговых специализированных точках, где вам будет выдан технический паспорт и гарантийный талон.

Оттачивание свёрл на заводе

В некоторых случаях на предприятиях сверловщик вручную затачивает свёрла на заточных обычных станках, которые для этой цели оборудованы специальным приспособлением. Для того, чтобы это сделать, вначале необходимо пройти подготовительные специальные курсы и выучить все правила оттачивания.

Приспособление, используемое для этих целей, представляет стальную конструкцию, которая оснащена подвижным зажимом для сверла с углом наклона, который регулируется относительно шлифовального вращающегося круга, а также имеет крепление на корпусе для фиксации заточного станка.

Очень часто на производстве при ручной заточке на станке не применяют никаких приспособлений. Сверло при этом правой рукой держится за хвостик, а левой — близко к режущей части, насколько это возможно.

Режущую кромку прижимают к боковой поверхности круга абразивного, а правой рукой, одновременно, плавно покачивают элемент, стараясь добиться того, чтобы его задняя поверхность приобрела нужный наклон и приняла нужную форму. Металл нужно снимать небольшими слоями, слегка прижимая его к кругу.

Следите за тем, чтобы режущие кромки инструмента имели одинаковые углы заточки и были одинаковой длины. Если вы совершите при ручной заточке ошибку, то она может привести к таким последствиям:

Односторонняя выточка у поперечного лезвия.
Разные углы, которые образуются осью инструмента и его режущими кромками.
Неодинаковая длина режущих кромок.

Из-за таких дефектов инструмент будет сверлить отверстия большего размера, чем сам инструмент; неправильно и односторонне нагружаться на режущих кромках, в итоге просто сломается; бить. После того, как заточите инструмент, нужно для поперечной кромки проверять такие параметры:

ширина;
длина;
правильность положения относительно режущих кромок;
угол наклона.

На предприятиях для проверки всех этих параметров имеются шаблоны. При помощи оптического прибора выясняется правильность расположения перемычки. Также в некоторых случаях проверяют биение инструмента.

Свёрла по металлу, которые сделаны из быстрорежущей стали, оттачивают на шлифовальных кругах из нормального и белого электрокорунда на керамической связке с зернистостью от 16 до 40 и твёрдостью СМ, а также на эльборовых кругах.

Для оттачивания инструмента, оснащённого твёрдосплавными пластинами, используют шлифовочные круги из синтетических алмазов и зелёного карбида кремния зернистостью от 16 до 40.

Оттачивание свёрл в домашних условиях

Если у вас дома нет специального точильного станка, то можно применить для оттачивания сверла следующие инструменты: аппараты для оттачивания, сделанные своими руками; электродрель; заточный обычный станок.

Если вы решили применять обычный заточный станок, то купите специальное приспособление. Ведь прежде, чем вы самостоятельно научитесь оттачивать без него инструмент, можно испортить очень большое количество свёрл. У этого приспособления примерно такое же устройство, как и у промышленного.

Ещё существуют варианты с отдельной установкой вблизи вращающегося шлифовального круга на горизонтальной поверхности, а не с креплением на корпусе оборудования. Такое приспособление может быть сделано самостоятельно. Выполнено оно может быть из дерева.

На его основании закрепляют брус с несколькими отверстиями, диаметр которых равный нужным свёрлам. Эти отверстия просверливаются под наклоном, тем самым обеспечивая необходимый угол заточки. А ещё можно предусмотреть изменение угла заточки.

Если применяется электродрель, то в ней имеется специальная точильная насадка. В продаже имеются только для оттачивания под углом наклона в 118 градусов, размер которых колеблется от 3,5 до 10 в отечественных и от 2,5 до 10 — в импортных. Размер шейки шпинделя и в тех, и в других имеет диаметр 43 миллиметра.

В корпусе таких насадок имеются отверстия под различные диаметры инструмента, в количестве 15 штук. Комплектуются насадки камнем, затачивающая поверхность которого располагается под определённым наклоном, а также поводком для него, который вставляется в патрон дрели.

Укоротив один раз длину поводка, насадку настраивают на работу только с одной конкретной дрелью. С ней работают по следующей схеме:

В патрон дрели вставляется поводок с камнем на конце.
Надевают насадку на шпиндель и винтом фиксируют её.
Дрель запускают и вставляют инструмент в отверстие корпуса насадки с соответствующим диаметром.

Такое приспособление можно сделать и своими руками. В самодельной насадке можно будет предусмотреть необходимые диаметры инструмента и углы заточки. Самодельные аппараты могут быть выполнены в виде обыкновенных заточных станков. Лучше сразу на них предусмотреть способ заточки и крепления свёрл, чтобы для этого не придумывать дополнительного оборудования.

голоса

Рейтинг статьи
