Пайка чугуна латунью в домашних условиях

Можно ли паять чугун

Промышленная пайка чугуна считается трудоёмким и утомительным занятием, что объясняется особенностями структуры выплавляемого материала. Для чугуна характерно наличие в его составе графита, который ограничивает доступ припоя к поверхности.

В связи с этим перед началом паяльных работ этот материал обязательно проходит пескоструйную обработку. По завершении этой процедуры сварка (пайка) чугуна заметно облегчается, поскольку графита на его поверхности практически не остаётся.

При низких температурах

При низкотемпературном методе сплавления чугуна его поверхность подвергается предварительной обработке, для чего используют специальный флюс.

Помимо обработки флюсом может применяться электрохимический метод, состоящий в помещении заготовок чугуна в особые соляные ванны. По завершении этих операций подготавливаемая к пайке поверхность обезжиривается ацетоном.

Для качественного обезжиривания чугуна перед пайкой также может использоваться раствор щелочей или авиационный бензин.

Для обработки подготовленного материала потребуется один из двух инструментов:

специальный паяльник мощность до 1 киловатта (для пайки);
газовая горелка, используемая при сварке чугунных деталей.

В тех случаях, когда в припое присутствуют сложные соли хлора, олова или меди для пайки чугуна рекомендуется применять флюсы, изготовленные на основе хлористого цинка.

Чтобы облегчить процедуру сплавления, можно воспользоваться методом контактного омеднения с использованием медного купороса.

Высокотемпературный режим

Для пайки чугуна в условиях высокой температуры, как правило, применяется латунь или подобные ей присадочные сплавы. Значительно реже применяются те же сплавы, но с добавками серебра или никеля.

При пайке чугуна латунью удаётся получить достаточно прочное соединение с относительно небольшим разогревом.

Чтобы нейтрализовать графит, на поверхности подготавливаемой к пайке детали также можно применять активные флюсы под обозначениями П209 и ПВ285Х.

Помимо того, что в этом случае необходимость в специальной обработке обычно отпадает – чугунная заготовка к тому же приобретает особую жаропрочность, выдерживая разогрев до 900 ℃.

При этом подходе следует избегать применения материалов на медной основе, имеющих значительно более высокую точку плавления. Кроме того, категорически запрещён припой на основе активного фосфора, наличие которого приводит к образованию хрупкого соединения.

Для разогрева чугуна перед сваркой и пайкой используют обычную паяльную лампу или классическую газовую горелку, работающую с образованием нейтрального пламени. С целью повышения прочности швов рекомендуется производить дополнительный их отжиг при 700…750 ℃.

Дефектные зоны

При необходимости восстановления дефектных и пористых участков чугуна удобнее воспользоваться мягким оловянно-свинцовым припоем с небольшим добавлением сурьмы, выпускаемым под обозначением ПОС3О (в нем 30% олова).

А функцию флюса для пайки в данном конкретном случае должен выполнять хлористый цинк (точнее – его водный раствор) с добавкой соляных образований на основе олова и меди.

К восстановлению повреждённых мест переходят лишь после их предварительной обработки (зачистки и лужения). После этого подготавливаемую поверхность следует обезжирить бензином, а затем нанести на неё флюсовый состав.

Перед пайкой рабочая зона нагревается газовой горелкой до состояния расплава присадочного материала. На заключительном этапе работ все имеющиеся дефекты запаивают. Выбор инструмента для пайки здесь не имеет значения.

Чипгуру

Форум
- Правила форума
- Правила для Редакторов
- Правила конкурсов
- Руководство барахольщика
- Ликбез по форуму
  - Изменить цвет форума
  - Как вставлять фотографии
  - Как вставлять ссылки
  - Как вставлять видео
  - Как обозначить оффтоп
  - Как цитировать
  - Склеивание сообщений
  - Значки тем
  - Подписка на темы
  - Автоподписка на темы
- БиБиКоды (BBCode)
- Полигон для тренировок
Калькуляторы
- Металла
- Обороты, диаметр, скорость
- Подбора гидроцилиндров
- Развертки витка шнека
- Расчёт треугольника
- Теплотехнический
- Усилия гибки
Каталоги
- Подшипников
- Универсально-сборные пр.
- УСП-12
Справочники
- Марки стали и сплавы
- Открытая база ГОСТов
- Применимость сталей
- Справочник конструктора
- Справочник ЧГ сталей
- Сравнение материалов
- Стандарты резьбы
Таблицы
- Диаметров под резьбу
- Конусов Морзе
- Номеров модульных фрез

Темы без ответов
Активные темы
Поиск
Наша команда

Сварко-пайка чугуна латунью

Модератор: Pavel83

Сварко-пайка чугуна латунью

Сообщение #1 AnSm » 18 апр 2016, 15:19

Сварко-пайка чугуна латунью

Сообщение #2 vovasm » 18 апр 2016, 17:36

Сварко-пайка чугуна латунью

Сообщение #3 AnSm » 18 апр 2016, 18:21

Сварко-пайка чугуна латунью

Сообщение #4 vovasm » 18 апр 2016, 18:56

Сварко-пайка чугуна латунью

Сообщение #5 DemonY » 18 апр 2016, 21:15

Сварко-пайка чугуна латунью

Сообщение #6 vovasm » 18 апр 2016, 21:49

Сварко-пайка чугуна латунью

Сообщение #7 AnSm » 18 апр 2016, 22:44

Метилацетилен-алленовая фракция Это русское название. При СССР его не знали куда девать. Какие то отходы хим. производства. Хотели мы внедрить его у себя вместо ацетилена для пайки латунью фитингов трактора Т-25. Перестройка завершила начинание.
Иностранное название МАПП (MAPP)газ. Никакой разницы между нашим и забугорным не имеет, кроме цены. Ну как корвалол и валокардин. Состав один, цена разная. Испльзуемая при маф газе ацетиленовая горелка подвергается небольшой доработке. Примерно такой как при переходе с ацетилена на пропан.

Отправлено спустя 5 минут :

Сварко-пайка чугуна латунью

Сообщение #8 vovasm » 18 апр 2016, 23:08

Сварко-пайка чугуна латунью

Сообщение #9 AnSm » 18 апр 2016, 23:19

Технологический процесс пайки металлов

Чугун – это достаточно сложный для обработки материал. Он содержит в своей структуре графит, который затрудняет смачивание поверхности припоем. Чугун нуждается в пескоструйной обработке.

Пайка чугуна является достаточно трудоемким процессом, так как графит в его составе мешает смачивать поверхность с припоем.

Сварка и пайка после этого значительно проще, благодаря тому что пескоструйная обработка с дальнейшим электрохимическим удалением графита или выжиганием его окисленным газом делает металл более поддающимся спаиванию.

Правильная сварка чугуна

Прежде чем выяснить, как варить чугун электросваркой, нужно знать о двух основных методах:

Способ холодного сваривания без подогрева.
Способ горячего сваривания с подогревом.

Метод холодной сварки

Метод сварки при помощи холодной сварки наиболее легок если используются специальные электроды, то и шов выходит прочный и высокого качества.

Когда используются электроды для металла в процессе холодного сваривания, получаемый шовный металл состоит из высокоуглеродистой стали со значительным количеством марганца, кремния, серы, фосфора и прочих ингредиентов, содержащихся в металле. Недостаток такого шовного образования в появлении растрескиваний и в невозможности его обработки режущим инструментом.

Горячая сварка

Горячая сварка поможет избежать значительного количества недостатков холодной, в том числе и закаливающих и отбеливающих процессов происходящих при сваривании. Чтобы знать, как правильно варить чугун с использованием горячего метода нужно знать технологию сварки горячим методом. Она заключается в том, что детали подогреваются до нужной температуры перед процессом сварки и постепенным охлаждением.

Рассказываем в подробностях

Электроды при холодной сварке

Итак, как заварить чугун качественно? Ответ прост: нужно применять специальные электроды, изготовленные с применением никеля и меди. Медь не растворима в железе и не склонна к реакции с углеродом, благодаря чему шов, наплавляемый такими электродами, выходит неоднородным с присутствием высокопрочного и высокоуглеродистого железа.

Никель имеет свойство, растворяться в железе, и не склонен к образованию соединений с углеродом, благодаря чему – нет участков образований белого чугуна, поэтому наплавленный металл невысокой прочности и без труда обрабатывается.

Сейчас производится значительное количество разнообразных видов электродов для сварки, и проблем чем сваривать чугун не существует.

Основные типы электродов для сварки:

Электроды, изготовленные из железно-медно-никелевых сплавов.
Из железно-никелевых сплавов.
Из медно-железных сплавов.

Можно ли осуществлять сварку по чугуну большими электродами? Основное правило при сваривании чугунных изделий заключается в том, что при работе нужно стараться наименьше проплавлять металл. Для выполнения этого условия необходимо использовать малый ток и электроды малого диаметра. После наварки каждого шва необходимо делать перерывы для понижения температуры детали до 40-60 градусов.

Сварка стальными электродами

Здесь для чугунной сварки можно применить самый доступный метод – сварка чугуна в домашних условиях стальными электродами. Но при их использовании качество шва остается желать лучшего, из-за плохого сцепления чугуна с наплавленным металлом, происходящим благодаря разной усадке.

Пайка чугуна

Паяют чугун припоями, состоящими из свинца и олова, используя паяльную лампу или газовую горелку, при этом необходимо соблюдать режимы для пайки серого чугуна и не превышать температуру плавления припоя. Перед началом работ шов тщательно очищают, протравливают соляной кислотой и далее наносят флюс их хлористого цинка и облуживают металл.

Процесс облуживания заключается во втирании железной щеткой припоя в нагретое до температуры 600 градусов место пайки. Далее производится окончательный нагрев до 800 градусов, и запаивают дефекты или спаивают детали.

Читать еще: Чернение олова в домашних условиях

Для пайки чугунных изделий применяют и тугоплавкие припои из серебра и латуни, в состав которых входит железо, никель, марганец, олово и кремний в количестве от 1,1 до 1,6%.

Для получения прочного шва детали после пайки необходимо отжечь в течение 15 минут при температуре 710-740 градусов по Цельсию.
Знаете ли вы, что…
Свариваемость чугуна зависит от характера распределения в нем включений графита. Лучше всего сваривается сплав перлитного типа, с мелким пластинчатым или сфероидальным графитом. Чугун с малыми и средними включениями графита, окруженными твердым раствором углерода в железе, сваривается удовлетворительно. Хуже всего поддается сварке сплав с крупными включениями графита в виде сплошной сетки, затрудняющей сплавление основного и присадочного металла.

Теперь вы знаете особенности сварки чугуна, на что надо обратить внимание, а также каким сварочным оборудованием производить процесс.

Сергей Одинцов

Низкотемпературная пайка

Схема процесса низкотемпературной пайкосварки чугуна чугунным присадочным материалом при исправлении дефектов: а – с продольной разделкой; б – с дефектом типа раковин.

Для низкотемпературной пайки можно подготовить металл путем обработки флюсами. Также может быть применен электрохимический метод с использованием соляных ванн. После такой обработки необходима поверхность, которая будет обрабатываться. Для этого можно использовать ацетон, бензин или растворы щелочей.

Пайка чугуна выполняется паяльником, а сварка – газовой горелкой. Для этого могут использоваться флюсы, изготовленные из хлористого цинка, если в припой добавлены хлористые соли олова и меди. Облегчить пайку можно, если применить метод контактного меднения в растворе медного купороса, также можно применить метод гальванического лужения.

Особенности технологии

Как в производственных, так и в домашних условиях приходится сталкиваться с необходимостью соединить при помощи пайки изделия, изготовленные из латуни. Связано это с тем, что данный сплав меди и цинка активно используется для производства элементов водопроводных и отопительных систем, а также множества других изделий.

Большое значение для получения качественного и надежного соединения латунных изделий при помощи пайки имеет правильный выбор флюса. Для успешного осуществления этого процесса не подойдет обычный флюс, в составе которого содержатся спирт и канифоль. Такой флюс из-за достаточно невысокой активности входящих в него компонентов не способен растворить окисную пленку, обязательно присутствующую на поверхности изделия из латуни. Именно поэтому для пайки изделий из латуни необходимо использовать более активный флюс, в качестве которого часто применяют хлористый цинк.

Состав и применение кислотных активных плюсов

Достаточно популярными флюсами, которые используются для выполняемой в соляных ваннах пайки латуни, являются бура и фтороборат калия. Такие флюсы, количество которых в растворе ванны, как правило, не превышает 5%, обеспечивают хорошее затекание расплавленного припоя в зазор между соединяемыми деталями.

Правильный выбор проволоки-припоя – еще одна важная задача, которую следует решить для того, чтобы получить качественное соединение деталей из латуни. Для пайки латунных изделий, которые в дальнейшем будут эксплуатироваться в газовой среде, можно использовать популярные типы припоев на основе сплавов серебра и фосфорной меди. Такие припои, кроме того, оптимально подходят для соединения изделий из латуни, содержащей значительное количество меди.

Марки и сферы применения припоев

В качестве припоя нередко используют и саму латунь, но при этом необходимо следить за тем, чтобы температура плавления присадочной проволоки не превышала аналогичный параметр самих соединяемых деталей. В тех случаях, когда при помощи пайки необходимо сформировать соединение повышенной надежности, используют твердые припои, которые, если сравнивать их с присадочными материалами мягкого типа, обладают более высокой прочностью.

Чем паять?

Пайка латуни может осуществляться при помощи различных вспомогательных средств. Обязательными для этой процедуры являются флюсы, позволяющие устранить оксидную пленку с поверхности металла. Это может быть пастообразное или жидкое средство на основе буры (тетрабората натрия), хлорида цинка. Припоем называют состав, при помощи которого образуется неразъемное соединение. Он может быть с оловом, с медью, с серебром.

Флюсы

При работе с классической двухкомпонентной латунью чаще всего используются простые флюсы, представляющие собой соединение борной или соляной кислоты с хлоридом цинка. Многокомпонентные сплавы требуют использования более специфических составов. Это может быть специальный вариант флюса, предназначенный для латуни и других цветных и драгоценных металлов, — ПВ 209, ПВ 209Х.

Жидкие материалы для лужения готовят самостоятельно. Стандартный состав хлористо-цинкового типа содержит:

74% воды;
1% соляной кислоты;
25% хлористого цинка.

Такая смесь годится для работы с черными и цветными металлами. Флюс-пасту с аналогичными свойствами можно создать, смешав 16% канифоли и 4% цинка с 80% технического вазелина. Этот состав применяют при пайке особенно ответственных участков. Флюсы на основе хлористого цинка и борной кислоты подходят для однокомпонентной латуни Л63 и многокомпонентной ЛС59.

Припои

Существует несколько групп припоев, при помощи которых можно вести работы с латунными сплавами. Обычным оловянным ПОС можно пользоваться только в тех случаях, когда не предполагается серьезной нагрузки на соединение. Стоит учесть, что он может быть как в проволоке, прутках, так и в виде пасты, фольги, уже содержащим флюс.

Среди специализированных припоев, ориентированных на работу именно с латунью, выделяют твердые мультикомпонентные варианты. Например, L-CuP6, температура плавления которого составляет +730 градусов. Его применяют при ремонте труб и других жестко закрепленных элементов.

Кроме того, к популярным припоям для латуни относят и другие варианты.

Медно-цинковые составы (ПМЦ). Здесь очень важно убедиться, что имеющееся оборудование способно обеспечить достаточную температуру плавления. У многих медно-цинковых припоев она превышает показатель в 880 градусов. Такими составами скрепляют медь и латунь.
ПСР. Это припои на основе серебра, отличающиеся повышенной твердостью. Обычно объемная доля благородного металла достигает 40%. При пайке такими составами соединение получается прочным и твердым, надолго сохраняет свои свойства.
МФ. Припои на медно-фосфорной основе отличаются универсальностью, подходят для разных типов сплавов. По своим прочностным характеристикам они уступают серебряным, но превосходят цинксодержащие аналоги.

Как паять латунь дома

Латунь – это сплав, обязательными компонентами которого являются медь и олово. Обладая высокой прочностью, пластичностью и коррозионной стойкостью, она хорошо подходит для изготовления как тяжелонагруженных деталей различных механизмов, так и элементов конструкций, работающих в агрессивных средах. Её основной недостаток – высокая стоимость. Но есть и другие проблемы, связанные с применением этого материала.

Пайка нержавейки с медью

Правильная сварка чугуна

Прежде чем выяснить, как варить чугун электросваркой, нужно знать о двух основных методах:

Способ холодного сваривания без подогрева.
Способ горячего сваривания с подогревом.

Метод холодной сварки

Горячая сварка

Рассказываем в подробностях

Электроды при холодной сварке

Основные типы электродов для сварки:

Электроды, изготовленные из железно-медно-никелевых сплавов.
Из железно-никелевых сплавов.
Из медно-железных сплавов.

Читать еще: Анодирование титана в домашних условиях

Сварка стальными электродами

Пайка чугуна

Сергей Одинцов

Некоторые особенности

Пайка по своей сути является наиболее оптимальным способом получить достаточно прочное и неразъемное соединение, как деталей выполненных из латуни, так и заготовок из других материалов, в том числе и из чугуна. Сварка графитовым электродом, в свою очередь, требует определенных навыков и подготовки.

При осуществлении соединения между элементами обязательно вводится расплавленный припой, и для этого можно воспользоваться оловом или бурой.

Припой должен иметь температуру плавления несколько ниже температуры плавления основного материала.

При помощи пайки между собой можно прочно соединять самые разные материалы, в том числе детали, выполненные из чугуна или меди.

Очень часто это бывает единственным способом осуществить скрепление металлических поверхностей различных типов.

ВАЖНО ЗНАТЬ: Зачем пользоваться канифолью для пайки?

Конечно, пайку в некотором роде можно определенным образом сравнить с выполнением сварки, когда соединение поверхностей производится электродом, однако в этом случае общим является только конечный результат.

Суть самого процесса выполнения пайки совершенно иная.

Основное различие между сваркой и пайкой заключается в том, что при соединении поверхностей электродом плавится основной материал, а при работе с паяльником плавится только металл-связка.

Кроме этого, в пайке обязательно должен присутствовать флюс, в качестве которого может выступать бура.

Конечно, пайка обеспечивает менее прочное соединение поверхностей алюминия, меди или чугуна, чем например сварка, однако позволяет работать даже с мелкими заготовками.

Объяснить это можно тем, что используемый при пайке флюс, в качестве которого может выступать бура, под воздействием относительно высоких температур выделяет определенные химические элементы, которые и уменьшают прочность основного соединения, кроме этого, сам шов получается пористым.

Пайку алюминия, как и, например, сварку чугуна, лучше всего производить внахлест, а не встык.

Несмотря на то, что по прочности соединения пайка несколько уступает сварке электродом, она в настоящее время активно используется в самых разных отраслях промышленности.

При помощи нее осуществляют необходимое скрепление не только латунных заготовок, но и изделий из меди и даже из чугуна.

Чаще всего пайку различных типов металлов производят паяльником, однако при необходимости для этих целей можно воспользоваться и газовой горелкой.

Для выполнения пайки, в том числе и латунных заготовок, в обязательном порядке требуется припой или флюс, в качестве которого очень часто выступает бура.

Следует отметить и то, что сварка может быть как высокотемпературной, так и низкотемпературной. В домашних условиях используется первый вариант пайки.

На видео выше можно увидеть, как выполняется пайка латунных заготовок.

Порядок работы

После того как будут подробно разобраны и изучены все свойства используемых в процессе пайки латуни материалов, можно переходить непосредственно к самому процессу.

Для начала следует подготовить весь требуемый инструмент и материал. Под рукой должна быть газовая горелка или паяльник, а также соответствующий припой и флюс.

Данный материалы следует подбирать максимально внимательно, чтобы в итоге шов получился максимально качественным и плотным.

В некоторых случаях припой для латуни можно приготовить самостоятельно и для этого необходимо будет взять в определенных пропорциях медь и техническое серебро, расплавить их в специальном тигеле и тщательно перемешать.

ВАЖНО ЗНАТЬ: Особенности сварки чугуна в домашних условиях

Когда расплавленная смесь станет полностью однородной, емкость с ней необходимо будет поместить в холодную воду до полного остывания.

Далее приготовленный таким образом припой следует аккуратно измельчить или нарезать.

При приготовлении припоя своими руками следует особое внимание уделять однородности его структуры, так как от этого во многом будет зависеть качество и прочность будущего соединения.

В этом случае не стоит экономить на расходных материалах и делать выбор в пользу более дешевых и менее качественных компонентов.

В свою очередь флюс для пайки готовится из буры и борной кислоты, которые также можно совершенно свободно приобрести в любом строительном магазине.

Данные компоненты берутся в одинаковых пропорциях и заливаются обыкновенной водой.

После того, как для пайки латуни будут готовы все необходимые компоненты, можно переходить непосредственно к самой работе.

Для этого берется латунная заготовка, предварительно очищенная от грязи и различных масляных пятен и аккуратно посыпается измельченным припоем.

После этого в действие приводится газовая горелка, при помощи которой производится прогрев рабочих поверхностей до определенной температуры.

Здесь главное не перегреть латунную деталь, чтобы она не лопнула и не деформировалась.

Если латунные поверхности имеют большую толщину, то их прогрев следует производить в обязательном порядке постепенно.

При соблюдении всех рекомендаций и порядке действий, шов получится достаточно плотным и качественным.

Более подробно о том, как паять латунь без посторонней помощи в домашних условиях, подробно рассказано на видео в нашей статье.

Характеристики материалов

Вообще латунь представляет собой сплав меди и цинка. Особенно часто он используется для производства различной домашней утвари, труб, радиаторов и многих других приспособлений.

Домашнему мастеру очень часто приходится сталкиваться с необходимостью провести соответствующую обработку поверхностей из латуни, а поэтому необходимо знать все особенности этого специфического металла.

ВАЖНО ЗНАТЬ: Технология аргонно-дуговой сварки

Для выполнения пайки латунной поверхности очень важно правильно подобрать соответствующий флюс и в этом случае лучше всего подходит бура, которая способна эффективно убрать с поверхности образуемую оксидную пленку.

Приобрести данный флюс, роль которого исполняет бура, можно практически в любом строительном магазине по вполне доступной стоимости. Флюс на основе буры позволяет обеспечить более качественное затекание основного связывающего компонента в образуемые зазоры.

Также с особой тщательностью следует подбирать и припой для латуни.

Так, если данная работа будет выполняться в газовой среде, то в этом случае лучше всего воспользоваться серебряными или медно-фосфорными припоями.

Такой припой отлично подходит и для работы с латунью, которая имеет высокое содержание меди. В этом случае можно использовать припой на основе самой латуни с более низкой температурой плавления.

С особой тщательностью и осторожностью припой и флюс следует подбирать в том случае, когда необходимо соединить между собой детали из совершенно разных материалов.

Так, например, качество пайки латуни и непосредственно меди во многом зависит от того, кокой будет использоваться припой, а также флюс (бура).

Именно эти компоненты, главным образом, влияют на качество шва и его пористость.

Выполняя в условиях дома пайку латуни в среде газов, рекомендуется использовать определенный флюс, который в некоторых случаях можно заменить тонким слоем таких материалов, как никель или медь.

Читать еще: Перчатки спилковые что это такое?

Это позволит избежать выделения из латунной поверхности содержащегося там цинка, соответственно, и само соединение получится более прочным и качественным.

В настоящее время можно приобрести припои, которые в своем составе содержат элементы, заменяющие обыкновенный флюс.

Это дает возможность значительно упростить работу, сделать ее более качественной и быстрой.

В качестве такого универсального припоя может выступать меднофосфорный состав.

Пайка чугуна

?Главная трудность при пайке чугуна — присутствие в его структуре графита, затрудняющего смачивание поверхности главного металла расплавленным припоем.
Для удаления графита обычно применяют пескоструйную обработку с последующим выжиганием графита окислительным пламенем газовой горелки или удаление его электрохимической обработкой в соляной ванне при 450 .
510 °С.
При низкотемпературной пайке чугуна оловянно — свинцовыми или другими легкоплавкими припоями паяемые поверхности можно подготовить путем их обработки флюсами ПВ209 или ПВ284Х при 600 .
700 °С или электрохимическим методом в соляной ванне, а потом обезжирить бензином, ацетоном или раствором щелочи.
Пайку нужно производить паяльником или газовой горелкой с применением флюсов на основе хлористого цинка.
Наиболее просто пайку чугуна осуществляют при использовании флюсов на основе хлористого цинка с добавками хлористых солей меди и олова.
Для облегчения пайки легкоплавкими припоями применяют гальваническое лужение или контактное меднение в растворе медного купороса.

электроды проволока присадок уралэнергоснаб

Высокотемпературную пайку чугуна производят припоями на основе меди, например латунью.
Временами употребляют серебряные припои, которые содержат никель, располагают сравнительно невысокие температуры плавления и образуют прочные паяные соединения.
При высокотемпературной пайке чугуна более резонно употреблять подобные активные флюсы, как ПВ209 и ПВ284Х, которые растворяют графит на поверхности чугуна в процессе пайки, благодаря чему обеспечивается надежное смачивание припоем соединяемых поверхностей.
Главнейшее преимущество пайки чугунов серебряными припоями с флюсами ПВ209 или ПВ284Х в том, что нет надобности принимать границы по удалению графита, а также и в том, что при пайке серебряными припоями при температурах до 900 °С чугун не перегревается.
Перегрев чугуна связан со структурными метаморфозами, что при дальнейшем его охлаждении ведет к выделению хрупкого цементита.
Поэтому применение меди для пайки чугунов следует ограничивать ввиду высокой температуры ее плавления.
Припои, содержащие фосфор, не употребляют вообще из — за формирования в швах хрупких железофосфорных соединений.

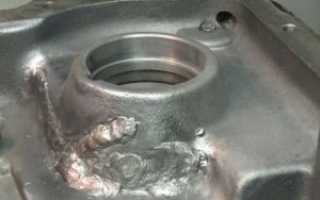

Ручная сварка чугунных изделий проводится просто на разогретых изделиях, пайка же чугуна выполняется различными методами и проводится в несколько этапов.
Существует низкотемпературная и высокотемпературная пайка.
и ручная сварка и пайка предварительно нагретого материала не наносит ущерба основному материалу , потому что чугун можно нагревать до девятисот градусов .
В литейном производстве широко применяется пайка дефектных участков чугунных литых изделий с применением оловянисто — свинцовых припоев.
Медные припои при пайке чугуна почти не применяются, так как обладают высокой температурой плавления, а перегрев чугуна может повергнуть к структурным реформам, и при его дальнейшем охлаждении в массе металла выделится цементит.
Любой припой, содержащий фосфор не применяются вообще из-за образования в спае фосфористых соединений железа, отличающихся повышенной хрупкостью.

В качестве припоя при пайке — сварке используют прутки из латуни Л63, кремнистую латунь, припой ЛОМНА 54 — 1 — 4 — 02.
Твердость металла, наплавленного припоем ЛОМНА, ближайшая к твердости серого чугуна.
При пайке — сварке латунными припоями применяют флюсы ФПСН — 1 и ФПСН — 2.
Они нейтрализуют влияние свободного графита, облегчают процесс образования металлических связей на границе чугун — латунь.
При температуре плавления 600 — 650°С эти флюсы являются показателями начала процесса пайки — электросварки, т. е. расплавление флюса на подробности является сигналом для расплавления припоя.
Флюс ФПСН — 1 употребляют для пайки латунью ЛОК, а флюс ФПСН — 2 — припоем ЛОМНА.
Для пайки прутками из латуни Л63 применяют, который нельзя отменить из 50% буры и 50% борной кислоты.

Нагрев при пайке чугуна можно делать газовой горелкой или паяльной лампой до температуры не выше 900 °С ;
при этом пламя должно быть только нейтральным.
Для снятия духовных усилий и упрочнения паяных соединений чугунные изделия разом же после пайки подвергают отжигу при 700 .
750 °С в течение 20 мин.
Пайку в печках с контролируемой атмосферой делают с флюсом, который улучшает смачивание основного металла и затекание припоя в зазор.

Сварку электродами с защитно — легирующими покрытиями выполняют с V или Х — образной разделкой кромок.
Для устранения неравномерного разогрева детали сваривают отдельными участками вразбивку.
Длина отдельных наплавленных участков сварного шва не должна превышать 100 — 120 мм.
После наплавки отдельных фрагментов им дают возможность охладиться до температуры 60 — 80 °С.
При сварке изделий толщиной 8 — 15 мм сварку ведут с увеличенной шириной усиления шва ( рис.
Сварку электродами с покрытиями ОММ — 5 и JC — 5 можно выполнять на — неустойчивом или на вечном токе.
Положительные плоды получают при сварке электродами с покрытием У ОНИ — 13/45.
Сварку электродами с покрытием УОНИ делают на вечном токе обратной полярности.

мой в смеси с железным порошком, или борной кислотой, флюсом, содержащим буру вместе с оксидом меди Сu 2 О, или кашей, состоящей из 17 % медного порошка, 58 % железного порошка, 24 % безводной буры, 1 % безводной соды.
Обработка поверхности нагретого серого чугуна хлоратом калия также способствует окислению графита.
Нагрев поверхности чугуна горелкой ( с окислительным пламенем ) до красного каления вызывает улетучивание графита в виде оксида углерода.
Обработка проволочной щеткой чистит поверхность паяемых деталей от образующихся оксидов.
При такой подготовке поверхности в качестве флюсов применяют буру или борсодержащие стекла, а в качестве припоя — латуни с содержанием 50 или 63 % Сu.
При этом на зачищенные паяемые поверхности чугуна накладывают слой пастообразного флюса.
Детали нагревают в печи или горелкой.
После нагрева детали до приобретения ею вишневого тона ( 800 °С ) на поверхность вводят добавочно флюс и нагревают деталь до температуры пайки, после чего вводят припой путем трения прутка припоя о края детали у зазора или в растопленном виде.

Итак, допустим, что оборудование у вас существует, умения в зажигании сварочной дуги и поддержании ее постоянного горения отработаны, приемы наложения сварных швов в разных пространственных положениях освоены .
Осталось понять, чем сваривать и как сваривать?
И со сваркой чугуна, являющегося наряду со сталью одним из конструкционных основных материалов в машиностроении, возникают проблемы , если сварку большинства сталей в бытовых условиях осуществить достаточно просто, и, главнейшее, сварочные необходимые электроды всегда сейчас бывают в продаже .

Идти : сварочное оборудование, пайка Голос : + 0 — | просмотров : 27360 | | обсудить на форуме .
Читайте также : Пайка // раздел Технологии Контроль качества пайки // раздел Пайка Технологии пайки // раздел Виртуальная библиотека Пайка меди и ее сплавов // раздел Технологии пайки Пайка латуней // раздел Технологии пайки Пайка бронз // раздел Технологии пайки Пайка никеля и его сплавов // раздел Технологии пайки Пайка титана и его сплавов // раздел Технологии пайки Припои для пайки // раздел Пайка Основные марки припоев и флюсов // раздел Пайка Монтажная пайка трубопроводов // раздел Пайка Активирование поверхностного пласта металлов при пайке и напайке // раздел Пайка

голоса

Рейтинг статьи
