Сила пружины при предварительной деформации что это?

Конструкция и расчет пружин

Пружины сжатия навиваются из круглой проволоки с зазором между витками. Они используются в тех случаях, когда нужны сравнительно большие деформации. Отношение максимального перемещения одного витка пружины к диаметру проволоки s₃ /d = 0,3. 0,8.

Использование круглого сечения связано с тем, что оно лучше других работает на кручение при нагружении. Для обеспечения работоспособности узлов с пружинами сжатия при конструировании необходимо выполнить ряд требований:

• ? контакт между торцевыми витками и опорными деталями должен осуществляться на плоской поверхности, перпендикулярной к оси пружины;
• ? площадь контакта должна (по возможности) представлять собой полное кольцо для избежания дополнительного нагружения от изгиба;
• ? конструкция торцевых витков должна обеспечить правильное центрирование пружины в опорных элементах деталей.

Обеспечение этих условий достигается осадкой 0,75.. Л торцевых витков с каждой стороны и шлифовкой торцев пружин на плоскость, а также наличием в узле деталей, центрирующих ее с обоих концов.

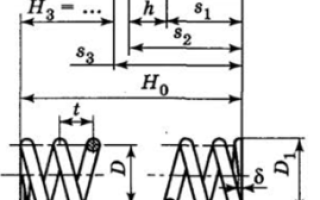

На рис. 17.1 приведена пружина сжатия с вариантом за- концовки, при котором крайний виток пружины поджат на 3 /₄ и сошлифован на 3 /₄ дуги окружности (к — зазор между концом опорного витка толщи- ной 5 и соседним рабочим вит- ис ’ * ком). На рис. 17.1 t — шаг пру

жины в свободном состоянии; Н₃, Н₀ — длина пружины при максимальной силе F₃ и в свободном состоянии (F = 0); —

перемещение пружины под действием силы F_t; h — рабочий ход; F₃ — сила пружины при максимальном перемещении з₃; F_x — сила пружины при предварительном перемещении 8_г; F₂ — сила пружины при рабочей деформации s₂.

Пружины характеризуются следующими геометрическими параметрами: диаметром проволоки d; средним диаметром пружины D; шагом витка t; углом подъема витков a, tg а = = t/(nD); длиной рабочей части пружины Н_р; числом рабочих витков п — H_p/t_f Н_р = Н — Н_К, Н_к = 1,5d (витки сошлифова- ны с каждого конца на 0,75d).

В ГОСТах 13766—86— 13775—86 на пружины сжатия регламентируются параметры витка пружины; диаметр проволоки 3 c) = Gd/(8ci 3 ), где с =

= ——- — жесткость пружины. п

Тарельчатые пружины предназначены для восприятия больших сжимающих сил при малых перемещениях. Эти пружины изготавливаются в виде тарелок без днищ из стали марки 60С2А, твердость материала 45,5. 51,5 HRC₃ (рис. 17.4, а, где D, D_x — наружный и внутренний диаметры пружины). Тарельчатые пружины располагаются в комплекте из нескольких штук (см. табл. 17.1). Рабочая деформация пружины s =

Пружины кручения. К ним относятся витые, плоские спиральные пружины и торсионы. При использовании пружин кручения нужно учитывать то, что плоские спиральные пружины имеют меньшие габариты и большую податливость, чем витые цилиндрические, но выдерживают меньшие крутящие моменты. Торсионы имеют малые радиальные размеры, но большую длину и воспринимают значительные крутящие моменты при небольшой податливости (рис. 17.4, б, где 3 — за- концовка). Витые цилиндрические пружины кручения навиваются из проволоки круглого сечения с зазором 0,2. 0,5 мм между витками, во избежание трения между ними. Примеры оформления концов пружины для восприятия крутящего момента приведены на рис. 17.3, б. При установке пружина должна центрироваться. Кроме того, диаметр центрирующего элемента должен выбираться так, чтобы при скручивании пружины, когда ее диаметр уменьшается, между витками пружины и центрирующей поверхностью оставался зазор. При действии крутящего момента основная нагрузка на виток связана с его изгибом.

витой цилиндрической пружины кручения

Исходные данные: вращающий момент пружины при предварительном закручивании 7, а при рабочем Т₂, рабочий угол закручивания 0 = 4 0/[18O • 64 • (Т₂ — T_t)i] = 0,27-10

s Ed*Q/[(T₂ — T_x)i]; жесткость пружины с * (Т₂ — Т_х)/0; углы закручивания пружины при нагрузке вращающим моментом Т,

Плоские спиральные пружины (см. табл. 17.1) изготавливаются из тонкой высококачественной углеродистой стальной ленты. Они применяются в качестве пружинных двигателей, аккумулирующих энергию при заводе. Благодаря высокой гибкости ленты пружина аккумулирует значительное количество энергии и позволяет осуществить угол поворота валика до нескольких десятков оборотов.

Торсион представляет собой цилиндрический стержень с законцовками 3 на торцах для его крепления (рис. 17.4, б). Обычно заделка осуществляется с помощью эвольвентного шлицевого соединения. Использование торсионов особенно целесообразно в случае соединения полых соосных деталей, когда конструкция позволяет использовать торсионы значительной длины. В этих случаях угол закручивания может достигать нескольких десятков градусов. Для снижения массы торсионы часто делаются полыми. Эффективно изготавливать торсионы из титановых сплавов, что не только снижает массу, но и благодаря меньшему модулю упругости, чем у стали, обеспечивает больший угол поворота.

ГОСТ 13764-86 Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Классификация

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРУЖИНЫ ВИНТОВЫЕ ЦИЛИНДРИЧЕСКИЕ

СЖАТИЯ И РАСТЯЖЕНИЯ ИЗ СТАЛИ КРУГЛОГО СЕЧЕНИЯ

Классификация

Cylindrical helical compression (tension) springs made of round steel. Classification

Дата введения 01.07.88

Настоящий стандарт распространяется на пружины, предназначенные для работы в неагрессивных средах при температуре от минус 60 °С до плюс 120 °С.

1 . Пружины разделяются на классы, виды и разряды в соответствии с указанными в табл. 1 и 2 .

Выносливость N_F (установленная безотказная наработка), циклы, не менее

Инерционное соударение витков

Сжатия и растяжения

Сжатия и растяжения

Циклическое и статическое

1. Отсутствие соударения витков у пружин сжатия определяется условием:

где v _max — наибольшая скорость перемещения подвижного конца пружины при нагружении или при разгрузке, м/с;

v_к — критическая скорость пружины сжатия (соответствует возникновению соударения витков пружины от сил инерции), м/с.

2. Значения выносливости не распространяются на зацепы пружин растяжения.

3. Критериями отказа в условиях эксплуатации является невыполнение требований ГОСТ 16118 .

Сила пружины при максимальной деформации, F ₃ , H

Диаметр проволоки (прутка) d , мм

Твердость после термообработки, HRC _э

Максимальное касательное напряжение при кручении t ₃ , МПа

Требование к упрочнению

Стандарт на основные параметры витков пружин

Стандарт на заготовку

Одножильные сжатия и растяжения

По ГОСТ 1050 и ГОСТ 1435

Проволока класса I по ГОСТ 9389

Для повышения циклической стойкости рекомендуется упрочнение дробью

Проволока классов II и IIА по ГОСТ 9389

51ХФА-Ш по ГОСТ 14959

Проволока по ГОСТ 1071

60С2А; 65С2ВА; 70С3А по ГОСТ 14959

Проволока по ГОСТ 14963

51ХФА по ГОСТ 14959

Проволока по ГОСТ 14963

60С2А; 65С2ВА; 70С3А; 60С2; 60С2ХА; 60С2ХФА; 51ХФА по ГОСТ 14959

Сталь горячекатаная круглая по ГОСТ 2590

Одножильные сжатия и растяжения

По ГОСТ 1050 и ГОСТ 1435

Проволока класса I по ГОСТ 9389

Проволока классов II и IIА по ГОСТ 9389

51ХФА-Ш по ГОСТ 14959

Проволока по ГОСТ 1071

60С2А; 65С2ВА по ГОСТ 14959

Проволока по ГОСТ 14963

65Г по ГОСТ 14959

Проволока по ГОСТ 2771

51ХФА по ГОСТ 14959

Проволока по ГОСТ 14963

60С2А; 60С2; 65С2ВА; 70С3А; 51ХФА; 65Г; 60С2ХФА; 60С2ХА по ГОСТ 14959

Сталь горячекатаная круглая по ГОСТ 2590

По ГОСТ 1050 и ГОСТ 1435

Проволока класса I по ГОСТ 9389

60С2А; 65С2ВА; 70С3А по ГОСТ 14959

Проволока по ГОСТ 14963

Обязательно упрочнение дробью

60С2А; 65С2ВА; 70С3А по ГОСТ 14959

Сталь горячекатаная круглая по ГОСТ 2590

1. Максимальное касательное напряжение при кручении t₃ приведено с учетом кривизны витков.

2. Допускается использование основных параметров витков по ГОСТ 13766 , ГОСТ 13767 , ГОСТ 13770 , ГОСТ 13771 для пружин растяжения с предварительным напряжением.

Класс пружин характеризует режим нагружения и выносливости, а также определяет основные требования к материалам и технологии изготовления.

Разряды пружин отражают сведения о диапазонах сил, марках применяемых пружинных сталей, а также нормативах по допускаемым напряжениям.

(Измененная редакция, Изм. № 1).

2 . В стандарт включены дополнительные требования, которые приведены в приложениях 1 — 3 .

ПРИЛОЖЕНИЕ 1

Справочное

КРАТКИЕ СВЕДЕНИЯ О ВЫНОСЛИВОСТИ И СТОЙКОСТИ ЦИКЛИЧЕСКИХ И СТАТИЧЕСКИХ ПРУЖИН

При определении размеров пружин необходимо учитывать, что при v _max > v _к , помимо касательных напряжений кручения, возникают контактные напряжения от соударения витков, движущихся по инерции после замедления и остановок сопрягаемых с пружинами деталей. Если соударение витков отсутствует, то лучшую выносливость имеют пружины с низкими напряжениями t ₃ , т.е. пружины I класса, промежуточную — циклические пружины II класса и худшую — пружины III класса.

При наличии интенсивного соударения витков выносливость располагается в обратном порядке, т.е. повышается не с понижением, а с ростом t ₃ . В таком же порядке располагается и стойкость, т.е. уменьшение остаточных деформаций или осадок пружин в процессе работы.

Средствами регулирования выносливости и стойкости циклических пружин в рамках каждого класса при неизменных заданных значениях рабочего хода служат изменения разности между максимальным касательным напряжением при кручении t ₃ и касательным напряжением при рабочей деформации t ₂ .

Возрастание разности t ₃ — t ₂ обусловливает увеличение выносливости и стойкости циклических пружин всех классов при одновременном возрастании размеров узлов. Уменьшение разности t ₃ — t ₂ сопровождается обратными изменениями служебных качеств и размеров пространств в механизмах для размещения пружин.

Для пружин I класса расчетные напряжения и свойства металла регламентированы так, что при v _max / v _к v _max / v _к v _max / v _к и величинах относительного инерционного зазора пружин d не более 0,4 [формула ( 1) ГОСТ 13765] характеризуются ограниченной выносливостью, поскольку они рассчитаны на предельно высокие касательные напряжения кручения, к которым при v _max / v _к > l добавляются контактные напряжения от соударения витков.

Статические пружины, длительно пребывающие в деформированном состоянии и периодически нагружаемые со скоростью v _max менее v _к , относятся ко II классу. Вводимые стандартом ограничения расчетных напряжений и свойств проволоки (ГОСТ 13764, табл. 2) обеспечивают неограниченную стойкость статических пружин при остаточных деформациях не более 15 % величины максимальной деформации s ₃ .

Допустимые остаточные деформации статических пружин регламентируются координацией сил пружины при рабочей деформации s ₃ на силовых диаграммах, причем увеличение разности F ₃ — F ₂ способствует уменьшению остаточных деформаций.

Технологические средства регулирования выносливости и стойкости пружин определяются документацией на технические условия.

ПРИЛОЖЕНИЕ 2

Справочное

КРАТКИЕ СВЕДЕНИЯ О МАТЕРИАЛАХ

Имеющиеся в промышленности марки пружинной стали характеризуются следующими свойствами и условиями применения.

Проволока класса I по ГОСТ 9389. Высокая разрывная прочность. Наличие больших остаточных напряжений первого рода (от волочения и навивки) обусловливает появление остаточных деформаций пружин при напряжениях t ₃ > 0,32 R_m . При v _max > v _к остаточные деформации высоки независимо от применения операции заневоливания. В связи с указанным проволока класса I по ГОСТ 9389 назначается для пружин III класса в виде трехжильных тросов.

Проволока классов II и II А по ГОСТ 9389. Отличается от проволоки класса I уменьшенной прочностью при разрыве и повышенной пластичностью. Применяется для изделий, работающих при низких температурах, а также для пружин растяжения со сложными конструкциями зацепов. Проволока класса II А отличается от проволоки класса II более высокой точностью размеров, уменьшением вредных примесей в металле и дальнейшим повышением пластичности.

Сталь марки 65Г. Повышенная склонность к образованию закалочных трещин. Применяется с целью удешевления продукции для изделий массового производства в случаях, когда поломки пружин не вызывают нарушения функционирования деталей механизмов и не связаны с трудоемкими заменами.

Сталь марки 51ХФА. Повышенная теплоустойчивость. Закаливается на твердость не более 53,5 HRC _э . В результате высоких упругих и вязких свойств служит лучшим материалом для пружин I класса.

Сталь марок 60С2А, 60С2. Высокие упругие и вязкие свойства. Повышенная склонность к графитизации и недостаточная прокаливаемость при сечениях d > 20 мм. Широкая применимость для пружин I и II классов. Для пружин III класса назначается при v _max £ 6 м/с.

Сталь 60С2ХФА. Высокая прокаливаемость, малая склонность к росту зерна и обезуглероживанию при нагреве (по сравнению со сталью 60С2А), повышенные вязкость, жаропрочность и хладостойкость, хорошая циклическая прочность и релаксационная стойкость в широком диапазоне циклических изменений температур. Предпочтительное применение в сечениях проволоки от 30 мм и выше.

Сталь марки 65С2ВА. Высокие упругие свойства и вязкость. Повышенная прокаливаемость. Служит лучшим материалом для пружин III класса. Применяется при v _max > 6 м/с.

Сталь марки 70С3А. Повышенная прокаливаемость. Обладает склонностью к графитизации. Преимущественное применение при диаметрах проволоки d > 20 мм. Заменителем служит сталь 60С2Н2А.

Примечание. Преимущественное практическое использование пружин из стали марки 51ХФА определяется интервалом температур от минус 180 до плюс 250 °С, из стали марки 60С2ХФА от минус 100 до плюс 250 °С, из проволоки класса IIA по ГОСТ 9389 от минус 180 до плюс 120 °С, из стали марок 65Г, 70С3А, 60С2А, 65С2ВА и из проволоки класса I по ГОСТ 9389 от минус 60 до плюс 120 °С. В случаях использования пружин при более высоких температурах рекомендуется учитывать температурные изменения модуля.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 3

Справочное

КРАТКИЕ СВЕДЕНИЯ О НАЗНАЧЕНИИ ВЫСОКОЙ ТВЕРДОСТИ ДЛЯ ПРУЖИН III КЛАССА

Установлено, что пружины сжатия, работающие в режиме интенсивного соударения витков, преждевременно выходят из строя, главным образом, по причине поломок опорных витков, а также по причине быстрой потери сил в результате остаточных деформаций.

Назначение высокой твердости способствует возрастанию упругих свойств и предела прочности R_m пружинных материалов, в результате чего остаточные деформации резко уменьшаются и благодаря этому пружины более продолжительное время работают без поломок и без недопустимых потерь сил.

У применяемых марок стали безопасным для работоспособности пружин III класса является интервал твердости HRC _э 53,5 . 58,0, однако условием для этого служит обязательное применение дробеструйной обработки независимо от требуемых норм выносливости. Важной предпосылкой назначения высокой твердости служит также всемерное сокращение периодов нагрева для закалки и установление продолжительности отпуска на заданную твердость не менее 45 мин при нагреве в жидких ваннах и не менее 1 ч при нагреве в воздушной среде.

Все пружины, закаливаемые на высокую твердость, в зависимости от уровня требований к стабильности размеров и сил, а также с целью контроля дефектов металла рекомендуется подвергать заневоливанию до соприкосновения витков, также копровой или стендовой отбивке.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

Б.А. Станкевич (руководитель темы) ; О.Н. Магницкий, д-р. техн. наук ; А.А. Косилов; Б.Н. Крюков; Е.А. Караштин, канд. техн. наук

2 . УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.12.86 № 4007

3 . Стандарт полностью соответствует СТ СЭВ 5616-86

4 . ВЗАМЕН ГОСТ 13764-68

5 . ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Сила упругости

О чем эта статья:

Сила: что это за величина

В повседневной жизни мы часто встречаем, как любое тело деформируется (меняет форму или размер), ускоряется или тормозит, падает. В общем, чего только с разными телами в реальной жизни не происходит. Причиной любого действия или взаимодействия является сила.

Сила — это физическая векторная величина, которую воздействует на данное тело со стороны других тел.

Она измеряется в Ньютонах — это единица измерения названа в честь Исаака Ньютона.

Сила — величина векторная. Это значит, что, помимо модуля, у нее есть направление. От того, куда направлена сила, зависит результат.

Вот стоите вы на лонгборде: можете оттолкнуться вправо, а можете влево — в зависимости от того, в какую сторону оттолкнетесь, результат будет разный. В данном случае результат выражается в направлении движения.

Деформация

Деформация — это изменение формы и размеров тела (или части тела) под действием внешних сил

Происходит деформация из-за различных факторов: при изменении температуры, влажности, фазовых превращениях и других воздействиях, вызывающих изменение положения частиц тела.

Деформация является деформацией, пока сила, вызывающая эту деформацию, не приведет к разрушению.

На появление того или иного вида деформации большое влияние оказывает характер приложенных к телу напряжений. Одни процессы деформации связаны с преимущественно перпендикулярно (нормально) приложенной силой, а другие — преимущественно с силой, приложенной по касательной.

По характеру приложенной к телу нагрузки виды деформации подразделяют следующим образом:

• Деформация растяжения
• Деформация сжатия
• Деформация сдвига
• Деформация при кручении
• Деформация при изгибе

Сила упругости: Закон Гука

Давайте займемся баскетболом. Начнем набивать мяч о пол, он будет чудесно отскакивать. Этот удар можно назвать упругим. Если при ударе деформации не будет совсем, то он будет называться абсолютно упругим.

Если вы перепутали мяч и взяли пластилиновый, он деформируется при ударе и не оттолкнется от пола. Такой удар будет называться абсолютно упругим.

Деформацию тоже можно назвать упругой (при которой тело стремится вернуть свою форму и размер в изначальное состояние) и неупругой (когда тело не стремится вернуться в исходное состояние).

При деформации возникает сила упругости— это та сила, которая стремится вернуть тело в исходное состояние, в котором оно было до деформации.

Сила упругости, возникающая при упругой деформации растяжения или сжатия тела, про­порциональна абсолютному значению изменения длины тела. Выражение, описывающее эту закономерность, называется законом Гука.

Закон Гука

Fупр = kx

Fупр — сила упругости [Н]
k — коэффициент жесткости [Н/м]
х — изменение длины (деформация) [м]

Изменение длины может обозначаться по-разному в различных источниках. Варианты обозначений: x, ∆x, ∆l.

Это равноценные обозначения — можно использовать любое удобное.

Поскольку сила упругости направлена против направления силы, с которой это тело деформируется (она же стремится все «распрямить»), в Законе Гука должен быть знак минус. Часто его и можно встретить в разных учебниках. Но поскольку мы учитываем направление этой силы при решении задач, знак минус можно не ставить.

Задачка

На сколько удлинится рыболовная леска жесткостью 0,3 кН/м при поднятии вверх рыбы весом 300 г?

Решение:

Сначала определим силу, которая возникает, когда мы что-то поднимаем. Это, конечно, сила тяжести. Не забываем массу представить в единицах СИ – килограммах.

m = 300 г = 0,3 кг

Если принять ускорение свободного падения равным 10 м/с*с, то модуль силы тяжести равен :

F = mg = 0,3*10 = 3 Н.

Тогда из Закона Гука выразим модуль удлинения лески:

Выражаем модуль удлинения:

Подставим числа, жесткость лески при этом выражаем в Ньютонах:

x=3/(0,3 * 1000)=0,01 м = 1 см

Ответ: удлинение лески равно 1 см.

Параллельное и последовательное соединение пружин

В Законе Гука есть такая величина, как коэффициент жесткости— это характеристика тела, которая показывает его способность сопротивляться деформации. Чем больше коэффициент жесткости, тем больше эта способность, а как следствие из Закона Гука — и сила упругости.

Чаще всего эта характеристика используется для описания жесткости пружины. Но если мы соединим несколько пружин, то их суммарная жесткость нужно будет рассчитать. Разберемся, каким же образом.

Последовательное соединение системы пружин

Последовательное соединение характерно наличием одной точки соединения пружин.

При последовательном соединении общая жесткость системы уменьшается. Формула для расчета коэффициента упругости будет иметь следующий вид:

Коэффициент жесткости при последовательном соединении пружин

1/k = 1/k₁ + 1/k₂ + … + 1/k_i

k — общая жесткость системы [Н/м] k1, k2, …, — отдельные жесткости каждого элемента [Н/м] i — общее количество всех пружин, задействованных в системе [-]

Параллельное соединение системы пружин

Последовательное соединение характерно наличием двух точек соединения пружин.

В случае когда пружины соединены параллельно величина общего коэффициента упругости системы будет увеличиваться. Формула для расчета будет выглядеть так:

Коэффициент жесткости при параллельном соединении пружин

k — общая жесткость системы [Н/м] k1, k2, …, ki — отдельные жесткости каждого элемента [Н/м] i — общее количество всех пружин, задействованных в системе [-]

Задачка

Какова жесткость системы из двух пружин, жесткости которых k₁ = 100 Н/м, k₂ = 200 Н/м, соединенных: а) параллельно; б) последовательно?

Решение:

а) Рассмотрим параллельное соединение пружин.

При параллельном соединении пружин общая жесткость

k = k₁ + k₂ = 100 + 200 = 300 Н/м

б) Рассмотрим последовательное соединение пружин.

При последовательном соединении общая жесткость двух пружин

1/k = 1/k₁ + 1/k₂ + … + 1/k

1/k = 1/100 + 1/200 = 0,01 + 0,005 = 0,015

k = 1000/15 = 200/3 ≃ 66,7 Н/м

График зависимости силы упругости от жесткости

Закон Гука можно представить в виде графика. Это график зависимости силы упругости от изменения длины и по нему очень удобно можно рассчитать коэффициент жесткости. Давай рассмотрим на примере задач.

Задачка 1

Определите по графику коэффициент жесткости тела.

Решение:

Из Закона Гука выразим коэффициент жесткости тела:

Снимем значения с графика. Важно выбрать одну точку на графике и записать для нее значения обеих величин.

Например, возьмем вот эту точку.

В ней удлинение равно 2 см, а сила упругости 2 Н.

Переведем сантиметры в метры: 2 см = 0,02 м И подставим в формулу: k = F/x = 2/0,02 = 100 Н/м

Ответ:жесткость пружины равна 100 Н/м

Задачка 2

На рисунке представлены графики зависимости удлинения от модуля приложенной силы для стальной (1) и медной (2) проволок равной длины и диаметра. Сравнить жесткости проволок.

Решение:

Возьмем точки на графиках, у которых будет одинаковая сила, но разное удлинение.

Мы видим, что при одинаковой силе удлинение 2 проволоки (медной) больше, чем 1 (стальной). Если выразить из Закона Гука жесткость, то можно увидеть, что она обратно пропорциональна удлинению.

Значит жесткость стальной проволоки больше.

Ответ: жесткость стальной проволоки больше медной.

Каникулы со смыслом в Skysmart для детей 4-17 лет

Определение характеристик витых пружин растяжения и сжатия

Лабораторная работа 26

Цель работы: исследование зависимости изменения деформации пружин растяжения и сжатия от геометрических и силовых параметров, ознакомление с типами пружин, их конструкциями.

Рис. 4.6.1. Классификация пружин

Краткие теоретические сведения

Пружины используются в различных машинах и приборах. С их помощью создается постоянная сила нажатия и натяжения между деталями машины или прибора (во фрикционных передачах, муфтах, тормозах и т. п.), осуществляются виброизоляция, автоматизация ударов (амортизаторы, буферы, рессоры и т. п.), аккумулирование энергии с последующим использованием пружины как двигателя (часовые и прочие пружины), измерение сил (в динамометрах и других измерительных приборах).

По форме и конструкции пружины бывают витые, цилиндрические, конические, тарельчатые, кольцевые, стержневые, блочные, спиральные, плоские, рессоры.

По виду нагружения различают пружины растяжения, сжатия, кручения и изгиба.

Примерная классификация пружин по указанным признакам приведена на рис. 4.6.1.

В машиностроении чаще используются пружины из круглой проволоки, так как они дешевле других, лучше работают на кручение. Пружины свитками квадратного и прямоугольного сечения (рис. 4.6.1, в) применяют при больших нагрузках, а также когда из-за сложности навивки пружины нужно вырезать из трубы. Это пружины сжатия. В массовом и крупносерийном производстве витые пружины изготавливают на специальных станках- автоматах. В остальных случаях пружины производят на токарных станках.

Технология навивки зависит от индекса изготовляемой пружины. Для пружин с витками круглого сечения индекс с = D/d, где D — средний диаметр пружины; d — диаметр проволоки. Чем меньше индекс с, тем труднее навивать пружины. Обычно с = 4-12.

Пружины заневоливают с целью повышения их несущей способности. Заневоливание — это технологический прием, заключающийся в том, что, пружину на определённое время (6-48 ч) предельно нагружают до соприкосновения витков; при этом в наружных наиболее нагруженных слоях витков возникают остаточные деформации (остаточные напряжения), по знаку противоположные рабочим, в результате чего наибольшие суммарные напряжения снижены.

Пружины сжатия навивают так называемой открытой навивкой, обеспечивающей определенный зазор 5 между витками (рис. 4.6.1, б, в, г).

Пружины растяжения делают с закрытыми витками, плотно прилегающими друг другу (рис. 4.6.1, а).

Чтобы витки плотно прилегали, проволоку в процессе навивания натягивают, подвергая её тем самым упругой деформации растяжения. Такая навивка называется закрытой. При снятии готовой пружины с оправки происходит упругая отдача материала, пружина раздается в диаметре,

и витки настолько плотно прилегают друг к другу, что вся пружина приобретает предварительное натяжение, вследствие чего увеличивается её несущая способность.

Пружины растяжения диаметром до 3 мм обычно выполняют с прицепами в виде изогнутых витков (рис. 4.6.2, а, б). В местах отгиба концентрируются напряжения, что снижает несущую способность пружины. Поэтому для ответственных сильно напряженных пружин применяют прицепы с коническим переходом (рис.4.6.2, в), закладные прицепы с заделкой (рис. 4.6.2, г) и крепления с помощью пластин (рис. 4.6.2, д). Наиболее совершенно крепление ввертными винтовыми пробками с крючками (рис.4.6.2, ё) для пружин с диаметром проволоки свыше 5 мм.

Для того чтобы нагрузка на пружину сжатия передавалась по оси пружины и чтобы уменьшить напряжения изгиба концевых винтов, их поджимают к соседним виткам, а торцевые поверхности пружины шлифуют перпендикулярно её оси.

Рис. 4.6.2. Прицепы пружин растяжения: а, б- изогнутые витки; в — с коническим переходом; г, д- закладные; е — ввертные винтовые пробки

Рис. 4.6.3. Способы установки пружин сжатия: а — без оправки; б — на оправке или в стакане; в — составные

Пружины сжатия, у которых HJD > 2,6 (Н — длина пружины в свободном состоянии), в процессе работы могут выпучиваться (рис. 4.6.3, а), поэтому их необходимо ставить на оправки или монтировать в направляющих стаканах (рис. 4.6.3, в) (реже — большего числа) вложенных одна в другую цилиндрических пружин. Уменьшают габариты конструкции.

Применяются также многожильные пружины из двух, трёх и большего числа проволок, свитых в трос (см. сечения тросов на рис. 4.6.3, б),

Конические пружины могут иметь витки круглого (рис. 4.6.1, г) и прямоугольного сечений с большим отношением сторон. Последние навивают из полосовой стали и называют телескопическими (рис. 4.6.1, д).

Витые цилиндрические одножильные пружины из проволоки круглого сечения характеризуются следующими основными геометрическими параметрами (рис. 4.6.4): диаметр проволоки (сечение витка) средний диаметр пружины D; индекс пружины с; шаг витков t; угол подъёма витка а, tg а = t/nD; длина рабочей части пружины H_d число рабочих витков п.

Шаг витка, угол подъёма витков и длины рабочей части пружины рассматривают отдельно в ненагруженном и нагруженном состояниях.

Чем податливее должна быть пружина, тем большим берут индекс пружины с и число витков. Индекс пружины выбирают в независимости от диаметра проволоки в следующих пределах:

d, мм. до 2,5 3 . 5 6 . 12

с, мм . 5 . 12 4 . 10 4 . 9

Рис. 4.6.4. Расчётная схема витой пружины растяжения или сжатия

Увеличив индекс пружины, можно при той же жесткости сократить габариты пружины по длине за счёт увеличения диаметра, и, наоборот, уменьшив индекс пружины, можно уменьшить диаметр пружины за счёт увеличения длины.

Силовые факторы, действующие в любом поперечном сечении пружин растяжения и сжатия, сводятся к моменту М = FD/2, вектор которого перпендикулярен оси пружины и силе F, действующей вдоль оси пружины (рис. 4.6.4).

Силовые факторы, действующие в любом поперечном сечении пружин растяжения и сжатия, сводятся к моменту М = FD/2, вектор которого перпендикулярен оси пружины и силе F, действующей вдоль оси пружины (рис. 4.6.4).

Момент М раскладывается на крутящий Т и изгибающий М_и моменты:

В большинстве пружин угол подъема витков а 4. Детали машин

Окончание табл. 4.6.1

Параметры исследуемых пружин

Диаметр проволоки d, мм

Сила упругости

Сила упругости широко используется в технике. Эта сила возникает в упругих телах при их деформации. Деформация – это изменение формы тела, под действием приложенных сил.

Виды деформации

Деформация – это изменение формы, или размеров тела.

Есть несколько видов деформации:

• сдвиг;
• кручение;
• изгиб;
• сжатие/растяжение;

Деформация сдвига возникает, когда одни части тела сдвигаются относительно других его частей. Если подействовать на верхнюю часть картонного ящика, наполненного различными предметами, горизонтальной силой, то вызовем сдвиг верхней части ящика относительно его нижней части.

Сжатие или растяжение легко представить на примере прямоугольного куска тонкой резины. Такая деформация используется, к примеру, в резинках для одежды.

Примеры изгиба и кручения показаны на рисунке 1. Пластиковая линейка, деформированная изгибом, представлена на рис. 1а, а на рисунке 1б – эта же линейка, деформируемая кручением.

В деформируемом теле возникают силы, имеющие электромагнитную природу и препятствующие деформации.

Растяжение пружины

Рассмотрим подробнее деформацию растяжения на примере пружины.

Давайте прикрепим пружину к некоторой поверхности (рис. 2). На рисунке слева указана начальная длина (L_<0>) пружины.

Подвесим теперь к пружине груз. Пружина будет иметь длину (L), указанную на рисунке справа.

Сравним длину нагруженной пружины с длиной свободно висящей пружины.

[ large L_ <0>+ Delta L = L ]

Найдем разницу (разность) между длинами свободно висящей пружины и пружины с грузом. Вычтем для этого из обеих частей этого уравнения величину (L_<0>).

( L_ <0>left(text <м>right) ) – начальная длина пружины;

( L left(text <м>right) ) – конечная длина растянутой пружины;

( Delta L left(text <м>right) ) – кусочек длины, на который растянули пружину;

Величину ( Delta L ) называют удлинением пружины.

Иногда рассчитывают относительное удлинение. Это относительное удлинение часто выражают десятичной дробью. Или дробью, в знаменателе которой находится число 100 — такую дробь называют процентом.

Примечание: Отношение – это дробь. Относительное – значит, дробное.

( varepsilon ) – это отношение (доля) растяжения пружины к ее начальной длине. Измеряют в процентах и называют относительным удлинением.

Расчет силы упругости

Если растягивать пружину вручную, мы можем заметить: чем больше мы растягиваем пружину, тем сильнее она сопротивляется.

Значит, с удлинением пружины связана сила, которая сопротивляется этому удлинению.

Конечно, если пружина окажется достаточно упругой, чтобы сопротивляться. Например, разноцветная пружина-игрушка (рис. 3), изготовленная из пластмассы, сопротивляться растяжению, увеличивающему ее длину в два раза, практически не будет.

Закон Гука

Английский физик Роберт Гук, живший во второй половине 17-го века, установил, что сила сопротивления пружины и ее удлинение связаны прямой пропорциональностью. Силу, с которой пружина сопротивляется деформации, он назвал ( F_> ) силой упругости.

[ large boxed< F_> = k cdot Delta L >]

Эту формулу назвали законом упругости Гука.

( F_> left( H right) ) – сила упругости;

( Delta L left(text <м>right) ) – удлинение пружины;

( displaystyle k left(frac> right) ) – коэффициент жесткости (упругости).

Какие деформации называют малыми

Закон Гука применяют для малых удлинений (деформаций).

Если убрать деформирующую силу и тело вернется к первоначальной форме (размерам), то деформации называют малыми.

Если же тело к первоначальной форме не вернется – малыми деформации назвать не получится.

Как рассчитать коэффициент жесткости

Груз, прикрепленный к концу пружины, растягивает ее (рис. 4). Измерим удлинение пружины и составим силовое уравнение для проекции сил на вертикальную ось. Вес груза направлен против оси, а сила упругости, противодействующая ему – по оси.

Так как силы взаимно компенсируются, в правой части уравнения находится ноль.

[ large F_> — m cdot g = 0 ]

Подставим в это уравнение выражение для силы упругости

[ large k cdot Delta L — m cdot g = 0 ]

Прибавим к обеим частям вес груза и разделим на измеренное изменение длины (Delta L ) пружины. Получим выражение для коэффициента жесткости:

Соединяем две одинаковые пружины

В задачниках по физике и пособиях для подготовки к ЕГЭ встречаются задачи, в которых одинаковые пружины соединяют последовательно, либо параллельно.

Параллельное соединение пружин

На рисунке 5а представлена свободно висящая пружина. Нагрузим ее (рис. 5б), она растянется на величину (Delta L). Соединим две такие пружины параллельно и подвесим груз в середине перекладины (рис. 5в). Из рисунка видно, что конструкция из двух параллельных пружин под действием груза растянется меньше, нежели единственная такая пружина.

Сравним растяжение двух одинаковых пружин, соединенных параллельно, с растяжением одной пружины. К пружинам подвешиваем один груз весом (mg).

[ large k_ <1>cdot Delta L = m cdot g ]

Две параллельные пружины:

[ large k_> cdot Delta L cdot frac<1><2>= m cdot g ]

Так как правые части уравнений совпадают, левые части тоже будут равны:

[ large k_> cdot Delta L cdot frac<1><2>= k_ <1>cdot Delta L ]

Обе части уравнения содержат величину (Delta L ). Разделим обе части уравнения на нее:

Умножим обе части полученного уравнения на число 2:

Коэффициент жесткости (k_>) двух пружин, соединенных параллельно, увеличился вдвое, в сравнении с одной такой пружиной

Последовательное соединение пружин

Рисунок 6а иллюстрирует свободно висящую пружину. Нагруженная пружина (рис. 6б), растянута на длину (Delta L). Теперь возьмем две такие пружины и соединим их последовательно. Подвесим груз к этим (рис. 6в) пружинам.

Практика показывает, что конструкция из двух последовательно соединенных пружин под действием груза растянется больше единственной пружины.

На каждую пружину в цепочке действует вес груза. Под действием веса пружина растягивается и передает далее по цепочке этот вес без изменений. Он растягивает следующую пружину. А та, в свою очередь, растягивается на такую же величину (Delta L).

Примечание: Под действием силы пружина растягивается и передает эту растягивающую силу далее по цепочке без изменений

Сравним растяжение двух одинаковых последовательно соединенных пружин и растяжение единственной пружины. В обоих случаях к пружинам подвешиваем одинаковый груз весом (mg).

[ large k_ <1>cdot Delta L = m cdot g ]

Две последовательные пружины:

[ large k_> cdot Delta L cdot 2 = m cdot g ]

Так как правые части уравнений совпадают, левые части тоже будут равны:

[ large k_> cdot Delta L cdot 2 = k_ <1>cdot Delta L ]

Обе части уравнения содержат величину (Delta L ). Разделим обе части уравнения на нее:

Разделим обе части полученного уравнения на число 2:

Коэффициент жесткости (k_>) двух пружин, соединенных последовательно, уменьшится вдвое, в сравнении с одной такой пружиной

Потенциальная энергия сжатой или растянутой пружины

Пружина сжатая (левая часть рис. 7), или растянутая (правая часть рис. 7) на длину (Delta L ) обладает потенциальной возможностью вернуться в первоначальное состояние и при этом совершить работу, например, по перемещению груза. В таких случаях физики говорят, что пружина обладает потенциальной энергией.

Эта энергия зависит от коэффициента жесткости пружины и от ее удлинения (или укорочения при сжатии).

Чем больше жесткость (упругость) пружины, тем больше ее потенциальная энергия. Увеличив удлинение пружины получим повышение ее потенциальной энергии по квадратичному закону:

[ large boxed < E_

= frac <2>cdot left( Delta L right)^ <2>>]

( E_

left( text <Дж>right)) – потенциальная энергия сжатой или растянутой пружины;

( Delta L left(text <м>right) ) – удлинение пружины;

( displaystyle k left(frac> right) ) – коэффициент жесткости (упругости) пружины.
