Ликбез по крестовым отвёрткам: шлиц PH и PZ — в чём разница?

Всем известна крестовая отвёртка. Многие знают, что они отличаются по размеру, и если размер винта и биты не совпадает, то при вкручивании можно сорвать их. Но не каждый в курсе, что крестовые отвёртки делятся на два типа:

• Phillips (PH);
• Pozidriv (PZ).

Конечно, это не все виды шлицов, их существует несколько десятков, но остальные используются редко:

PH — это стандартная крестовая отвёртка. На PZ имеются дополнительные насечки и другая форма кончика. PZ обеспечивает более прочное сцепление, и постепенно вытесняет устаревший наконечник Phillips.

Philips обладает двумя пазами, которые расположены под прямым углом друг к другу. Её главным недостатком является риск повреждения винтов, так как сила прилаживается в узкой области.

Pozidriv — это усовершенствованный профиль Phillips. Его отличие заключается в дополнительном кресте, более узком и менее глубоком. Такая форма лучше входит в крепёж, риск срыва резьбы снижается в несколько раз.

Конечно, можно заворачивать шурупы любой отвёрткой, но из-за разной формы жала и шлица инструмент будет сидеть неровно, возникнет люфт. Из-за этого повышается риск сорвать саморез, быстрее портится бита, падает качество и скорость работы. При использовании правильной отвёртки легко сразу почувствовать разницу.

Отличить винты и шурупы PH и PZ очень просто. В PZ есть дополнительные насечки, а в PH их нет.

Отвёртки и биты отличить ещё проще. При покупке на ценнике или упаковке всегда указан вид наконечника.

Кроме того, часто на самой отвёртке уже стоит тип, размер и длина рабочей части.

Обозначение PH1x80mm даёт понять, что вы держите отвёртку с наконечником Phillips первого размера и длинной рабочей части 80 мм. Чаще всего используется первый и второй размер.

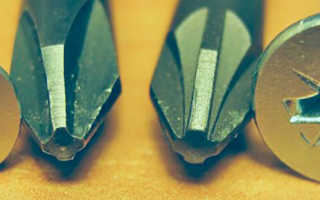

У PZ практически нет скоса на крестовине, а у PH он под углом.

Как выбрать качественную отвёртку

Не стоит ждать от дешёвых изделий хорошего металла и эргономичную ручку, лучше изначально выбирать отвёртки известных брендов. Это дороже в 2-3 раза, зато потом долгие годы можно использовать одну отвёртку лучше, чем менять китайские изделия раз в полгода. Отвертка должна удобно лежать в руке и не наминать ладонь. Даже малейшее неудобство в процессе работы способно наградить вас кровавыми мозолями. Некачественная сталь отвёртки при приложении большого усилия быстро потеряет форму и станет прокручиваться на шлице головки винтов. Проверить качество стали при покупке достаточно сложно, обычно чем удобнее рукоятка, тем качественней сталь. Цена при этом соответствующая.

Производители отвёрток

• Stanley — американская фирма с производством в Таиланде. Широкий спектр отвёрток достаточно хорошего качества.
• STAYER — российская фирма, выпускает бюджетный инструмент. В своей ценовой категории выпускает достаточно неплохие отвёртки.
• Wiha — производит инструменты премиум-класса. Отвёртки этой фирмы дорогие, но качественные
• JONNESWAY — тайваньский производитель, выпускает очень качественные отвёртки
• Hama — компания из Германии, производство в Китае. Изделия данной фирмы отличаются высокой надёжностью

Качественная отвёртка прослужит долгие годы при условии правильной эксплуатации. Стоит только соблюдать несколько простых правил: для каждого винта использовать свою отвёртку и не пользоваться отверткой в качестве рычага или зубила.

Ликбез по крестовым отвёрткам: шлиц PH и PZ — в чём разница?

Всем известна крестовая отвёртка. Многие знают, что они отличаются по размеру, и если размер винта и биты не совпадает, то при вкручивании можно сорвать их. Но не каждый в курсе, что крестовые отвёртки делятся на два типа:

• Phillips (PH);
• Pozidriv (PZ).

Конечно, это не все виды шлицов, их существует несколько десятков, но остальные используются редко:

Виды отвёрток.
PH — это стандартная крестовая отвёртка. На PZ имеются дополнительные насечки и другая форма кончика. PZ обеспечивает более прочное сцепление, и постепенно вытесняет устаревший наконечник Phillips.

Philips обладает двумя пазами, которые расположены под прямым углом друг к другу. Её главным недостатком является риск повреждения винтов, так как сила прилаживается в узкой области.

Pozidriv — это усовершенствованный профиль Phillips. Его отличие заключается в дополнительном кресте, более узком и менее глубоком. Такая форма лучше входит в крепёж, риск срыва резьбы снижается в несколько раз.

Конечно, можно заворачивать шурупы любой отвёрткой, но из-за разной формы жала и шлица инструмент будет сидеть неровно, возникнет люфт. Из-за этого повышается риск сорвать саморез, быстрее портится бита, падает качество и скорость работы. При использовании правильной отвёртки легко сразу почувствовать разницу.

Отличить винты и шурупы PH и PZ очень просто. В PZ есть дополнительные насечки, а в PH их нет.

Отвёртки и биты отличить ещё проще. При покупке на ценнике или упаковке всегда указан вид наконечника.

Кроме того, часто на самой отвёртке уже стоит тип, размер и длина рабочей части.

Обозначение PH1x80mm даёт понять, что вы держите отвёртку с наконечником Phillips первого размера и длинной рабочей части 80 мм. Чаще всего используется первый и второй размер.

У PZ практически нет скоса на крестовине, а у PH он под углом.

Видео-инструкция:

Как выбрать качественную отвёртку

Не стоит ждать от дешёвых изделий хорошего металла и эргономичную ручку, лучше изначально выбирать отвёртки известных брендов. Это дороже в 2-3 раза, зато потом долгие годы можно использовать одну отвёртку лучше, чем менять китайские изделия раз в полгода. Отвертка должна удобно лежать в руке и не наминать ладонь. Даже малейшее неудобство в процессе работы способно наградить вас кровавыми мозолями. Некачественная сталь отвёртки при приложении большого усилия быстро потеряет форму и станет прокручиваться на шлице головки винтов. Проверить качество стали при покупке достаточно сложно, обычно чем удобнее рукоятка, тем качественней сталь. Цена при этом соответствующая.

Производители отвёрток

• Stanley — американская фирма с производством в Таиланде. Широкий спектр отвёрток достаточно хорошего качества.
• STAYER — российская фирма, выпускает бюджетный инструмент. В своей ценовой категории выпускает достаточно неплохие отвёртки.
• Wiha — производит инструменты премиум-класса. Отвёртки этой фирмы дорогие, но качественные
• JONNESWAY — тайваньский производитель, выпускает очень качественные отвёртки
• Hama — компания из Германии, производство в Китае. Изделия данной фирмы отличаются высокой надёжностью

Качественная отвёртка прослужит долгие годы при условии правильной эксплуатации. Стоит только соблюдать несколько простых правил: для каждого винта использовать свою отвёртку и не пользоваться отверткой в качестве рычага или зубила.

Чем отличаются отвертки PH от PZ?

Отличить винты и шурупы PH от PZ очень легко — в PZ в кресте есть дополнительные насечки, в PH их нет: Отвертки и биты (насадки) отличать еще проще — помимо очевидного различая во внешнем виде, на них всегда есть маркировка PZ или PH.

В чем разница между битами PH и PZ?

PH — на головке винта есть только две прорези, расположенные перпендикулярно. На битах имеются буквы РН. PZ — кроме основных шлицев на головке шурупа имеются дополнительные насечки. На бите имеются буквы PZ, дополнительные насечки и другой угол заточки наконечника.

Что значит PH на Отвертке?

PH — это стандартная крестовая отвёртка. На PZ имеются дополнительные насечки и другая форма кончика. PZ обеспечивает более прочное сцепление, и постепенно вытесняет устаревший наконечник Phillips. Philips обладает двумя пазами, которые расположены под прямым углом друг к другу.

Как узнать размер отвертки?

Как выбрать размер отвертки:

Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника.

Что такое PH2?

Биты PH2: описание, предназначение

Революционным стало изобретение винтов с крестообразным шлицем и такими же битами. Патент выкупил Генри Филлипс, биты стали называться его именем – PH или филлипс. В зависимости от размеров, к маркировке добавляется цифра от 0 до 3.

Как подобрать Биты для саморезов?

Бита для гаек, болтов

Предназначена для кручения метизов с внешним шестигранником. Самая распространенная – 8мм, подходит для кровельных саморезов диаметром, 4,8мм. Для 6,3мм самореза нужна бита на 10мм. Так как диаметр самореза немаленький, потребуется достаточно мощный шуруповерт.

Что такое минусовая отвертка?

Это еще один тип специального инструмента. Предназначены для закручивания или откручивания крепежей, не отрывая от них жала. В рукояти таких отверток расположен специальный реверсивный механизм, позволяющий вращать рабочую часть инструмента лишь в одном направлении, например, на закручивание.

Что такое шлиц у шурупа?

Шлиц это прорезь на головке винта или шурупа (нем. Schlitz — паз, прорезь), предназначенная для передачи этому изделию крутящего момента от инструмента (отвертки или торцевого ключа). … Головка для крепёжных изделий с прямым шлицем называется «шлицевая» или в разговорной речи: «плоская», «прямая» или «минусовая».

Что такое шлиц винта?

Шлиц — это углубление специальной формы на торце головки винта, самореза, болта или шурупа.

Что такое номер шлица?

Принятая в технической литературе маркировка таких отверток следующая: SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия 5,5 мм), а маркировка SL 0,5×4 – толщина лезвия (шлица) — 0,5 мм, а ширина 4 мм.

Какие самые лучшие отвертки?

В конце рейтинга представлены самые дешевые варианты, качество которых ни в коей мере несопоставимо с лидерами, но они вполне пригодны для решения одноразовых задач.

• 5 JONNESWAY Full Star D04PP08S 47072.
• 6 Kraftool 25616-H12. …
• 7 Зубр Мастер Универсал 27 25027. …
• 8 Matrix Fusion 11452. …
• 9 HAMA H-39694. …
• 10 Gross 12164. …

Какие бывают виды отверток?

Наиболее популярными в потреблении считаются такие виды отверток:

• Плоская (обозначается как SL). Еще она называется прямошпилевая. …
• Крестовая (обозначается как РН). …
• Шестигранная (обозначается как НЕХ). …
• Звездообразная (обозначается как TORX). …
• Крестообразная с насечками (обозначается как PZ).

В чем разница между PZ2 или PH2?

Выводы Обобщим, в чем разница бит PH2 и PZ2. Первые предназначены для вкручивания шурупов в мягкий материал и имеют только 4 грани. Вторые же имеют 8 граней и используются, чтобы закрутить саморез в труднодоступном месте или в плотный материал.

Какой самый популярный тип шлица у отверток и бит?

Крестообразный шлиц — широко распространённый вид шлица резьбовых крепёжных изделий. Основные разновидности — традиционный Филлипс и более современный Позидрайв.

В каком году появилась крестовая отвертка?

В 1936 году появились крестовые отвертки, патент на изобретение которых принадлежит американцу Генри Филлипсу.

Отвертка ph и pz в чем разница?

Чтобы работа не была в тягость и не создавала лишних проблем немаловажную роль играет правильный выбор инструментов. Если говорить об отвертках, то чаще других мне приходится работать с крестовыми отвертками. Как ее выбрать, чтобы не «сорвать» винт и саму отвертку я расскажу в данной статье.

Мало кто знает, что крестовые отвертки делают двух основных видов, каждый из которых должен работать по своим винтам, или шурупам: PH (Phillips) и PZ (Pozidriv).

И разница, конечно, не только в названии.

Маркировку PH запатентовала компания Phillips. По большому счету это обычная и самая распространенная крестовая отвертка. Ее, делают все кому не лень, с использованием самых простых или самых сложных сплавов и напылений, которые по мнению многочисленных производителей должны улучшить фиксацию отвертки в шлице винта или шурупа и уменьшить усилие выхода отвертки из них. Ходят упорные слухи, что Phillips выпустил несколько улучшенных версий своей отвертки (Phillips II и Phillips SQUARE-DRIVE), но они мне еще не встречались.

Маркировка PZ запатентована компанией GKN из Великобритании в 1962 году. Также как в в первом случае она обозначает вид крестообразного шлица крепежных изделий и отверток для них. По сути, Pozidriv является улучшенной модификацией Phillips, хотя и применяется значительно реже. Отличие состоит в том, что в отвертках PZ, от внутренних углов шлица идут тонкие лучеобразные насечки, а рабочие грани параллельны по своим сторонам (у PH они утончаются к острию отвертки). Здесь ожидается более устойчивое сцепление в связке отвертка-винт, что должно уменьшить износ и вероятность срыва отвертки и винта.

Но проблема в том, что многие пользователи отверток просто не замечают разницы, работая тем инструментом, что есть под рукой или просто перепутав — из-за внешнего сходства это легко сделать.

Если так произошло, то несоответствующая шлицу винта отвертка будет сидеть неплотно, из-за чего нарушится соприкосновение их рабочих поверхностей, резко увеличится механическое напряжение и вероятность срыва. Это приведет не только к увеличению времени работы и снижению ее качества, но и скорейшему выходу из строя как самой отвертки, так и винтов.

Если есть возможность выбора, то различить отвертки или биты PH и PZ можно по обозначению или по дополнительным насечкам (см. фото выше). На крестовых отвертках или битах всегда указывается их тип и размер. Например, PH1х80 или PZ2х100. В первом случае мы имеет дело с отверткой под шлиц Phillips размера 1 и длиной рабочей части 80 мм. Во втором — отвертка под шлиц Pozidriv, размер 2, с длиной рабочей части 100 мм.

Ну а винты или другой крепеж с крестообразными шлицами различаются по насечкам на их головкам. В PH их нет, тогда как PZ их легко заметить.:

Чуть выше я упомянул о размерах отверток. Вернусь к ним, чтобы закрыть и этот вопрос.

Конечно, для плотного сцепления размер отвертки и шлица винта должны совпадать. В данном случае, размер отвертки определяет диаметр резьбы крепежа. Для крестовых отверток всего существует пять размеров: 0, 1, 2, 3, 4. Пожалуй самые популярные из них это № 1 и 2.

Ниже — таблица, по которой довольно точно можно определить номер шлица по диаметру наружной резьбы крепежа:

На этом всё. Работайте правильно подобранной отверткой! В конце концов, это не только высокий уровень сборки, но и ваше сэкономленное время. Которое, кстати можно потратить с гораздо большей пользой, чем поиск в магазинах новых крепежных деталей.

Ранее в Блоге о Заточке была опубликована справочная статья, в которой подробно рассматривались формы головок и крепежных винтов и виды их шлицев. На мой взгляд, учитывая направленность опубликованного выше материала, данная информация будет представлять интерес для читателя — читайте статью «ВИНТ: ФОРМЫ ГОЛОВОК И ВИДЫ ШЛИЦЕВ».

Виды отверток по типу шлицов, конструкции и назначению

Отвертки применяются как на больших производствах, так и в быту. Но существуют десятки видов подобного инструмента с разной конструкцией и предназначением. Неправильный выбор модели отвертки может привести к порче крепежа и привести его в полную непригодность. Рассмотрим виды отверток и их название, а также форму и особенности применения, чтобы впоследствии Вы могли легко подобрать нужный инструмент самостоятельно.

Типы наконечников отверток

Любая самая простая отвертка состоит из трех элементов: ручки (пластиковая, деревянная или резиновая), металлического стержня и рабочего наконечника. На последнем предусматриваются выступы, соответствующие прорезям в шляпке винтов или саморезов. Отвертку держат за ручку и выполняют вращение по оси. Важно, чтобы рукоять не скользила в руках.

При вкручивании и выкручивании на наконечник оказывается повышенная нагрузка, поэтому грани на нем постепенно слизываются и перестают цеплять шлицы в крепежном элементе. Чтобы продлить срок службы отвертки, наконечник изготавливают из прочных сплавов и подвергают закалке.

Обычно используется хром-ванадиево-молибденованя сталь. Рассмотрим виды шлицов крепежных изделий, под которые выпускаются разнообразные отвертки.

Прямой (плоский) шлиц — SL

Один из самых древних видов шлицов. Форма шлица применяется в саморезах и шурупах на изделиях, не требующих сильного затягивания (малоответственные конструкции).

Работать шуруповертами с саморезами имеющими прямой шлиц неудобно так как жало постоянно смещается в сторону и выскальзывает, царапая окружающие поверхности.

Отвертки для работы с плоскими шлицами могут затачиваться под классическую форму или радиусную. В первом случае это будет две грани, сводящиеся под небольшим углом к ровному плоскому торцу. Во втором — небольшой выступ внутри, препятствующий смещению наконечника от центра головки шурупа.

В плане закручивания — радиусная заточка предпочтительнее, поскольку повышает производительность. Но вставить жало в щель, чтобы что-то отогнуть, поддеть или расклинить ей неудобно.

Крестообразные шлицы

Отвертки получили такое название из-за формы выступов в наконечнике, в основе которых крест. Иногда могут называться мастерами просто «крестовыми» или «плюс».

Филлипс — PH

Шлиц был чуть ли не единственным из крестообразных, который широко использовался в СССР. Соответствует ГОСТу 10653-86 и обозначается как тип Н. По стандарту ANSI обозначается как Type I Cross Recess.

Тип шлица был разработан Дж. Томпсоном, но позже патент был продан Генри Филлипсу. Именно его компании — Phillips Screw Company принадлежит усовершенствование конструкции шлица и заслуга за его продвижение.

Благодаря такой конструкции шлица решалась проблема смещения отвертки при закручивании и такой крепеж можно было использовать с электро- и пневмоинструментом.

Современный инструмент для шлицов «Филлипс» обозначается РН и может быть с номером 0000, 000, 00, 0, 1, 2, 3, 4. Цифра указывает условный геометрический размер, прописанный в порядке увеличения.

Отвертка под шлиц PH.

Позидрив — PZ

Более сложная модификация РН и по стандарту ANSI обозначается как Type IA. ГОСТ 10753-86 относит его к типу Z. Патент на эту форму шлица был подан в 1962 г и принадлежит компании GKN Screws and Fasteners.

Конструкция шлица подразумевает основное крестообразное пересечение прорезей под прямым углом и дополнительные пазы, расположенные под 45º от них. Такая конфигурация повышает прочность и увеличивает точки соприкосновения с рабочей частью отвертки. Выталкивание при высокой силе закручивания здесь меньше, поэтому такая форма чаще используется на электроинструменте. Но изготовление дополнительных рисок делает процесс производства крепежа более дорогостоящим.

Отвертки для таких шлицов обозначаются PZ или Pozidriv. Рядом указывается номер от 0 до 5, сообщающий условный размер в порядке возрастания. Неверно подобранный номер приводит к несоответствию отвертки и головки крепежа, что сказывается на удобстве работы и качестве крепления.

Между собой отвертки и биты под шлицы позидрив и филлипс не взаимозаменяемы. Кроме дополнительных рисок отличие существует в самих канавках. У филлипс они заточены с небольшим радиусом, а у PZ — параллельные. Использование биты РН в головке со шлицами PZ не позволит жалу плотно войти в посадочное место, и наоборот — бита позидрив со своими плоскими гранями разбивает шлиц PH.

Отвертка под шлиц PZ.

Фриасон (Frearson)

Название взято с английского Frearson. По стандарту ANSI обозначается как Type II Cross Recess. Еще может называться Reed and Prince.

Конструкция схожа с филлипс, но отличается точкой пересечения граней. Если у РН угол сведения сторон закруглен, то здесь он полностью прямой. Условного деления на размеры нет — одна отвертка подходит для всех винтов с таким типом шлицов.

За счет четкого угла и больших лопастей получается передавать увеличенный крутящий момент. Выталкивания из головки самореза не происходит. Ввиду надежности крепления шурупы с такими прорезями используются на иностранном морском оборудовании.

Бита под шлиц Фриасон.

Супадрив (Supadriv)

Конфигурация шлица разработана той же компанией, которая разрабатывала стандарт PZ. Отвертки для них взаимозаменяемы и могут применяться без вреда как для инструмента, так и крепежа. По конфигурации здесь тоже применяется основное крестообразное пересечение и дополнительные риски на 45 градусов. Отличие состоит в более широком центре, допускающем осевое смещение наконечника отвертки.

Phillips II

Второе поколение РН совместимо с первым. Отличие PH2 от предшественника заключается в насечках внутри крестообразного углубления. Они образуют своего рода зубцы, соединяющиеся с ответной стороной в наконечнике инструмента.

Такое исполнение повышает силу сцепления отвертки и шлицов, что снизило выталкивающий эффект. Для идентификации типа шлица на головке наносится две параллельные риски. Отвертки и биты обозначаются торговой маркой ACR.

Бита под шлиц PH2.

Французский шлиц

Стандартизирован системой Bureau de normalisation de l’aéronautique et de l’espace как BNAE NFL22-070. Конструктивно выделяется ступенчатой формой исполнения. От края выполняется большой крест, а ближе к середине он сужается до малого. Изменение происходит не постепенно, а ступенькой.

Бита с шлицем BNAE NFL22-070

JIS B 1012

Это шлиц разработан в Японии и применяется в японском оборудовании. Угол сведения пересекающихся прорезей прямой, но без острой части. За счет сильного скоса получилось минимизировать выталкивание отвертки.

Если в головку крепежа JIS B 1012 вставить отвертку РН, то шлицы будут повреждены, поэтому JIS B 1012 обозначаются дополнительной точкой на шляпке. При работе с японским шлицом лучше купить соответствующую отвертку JIS, которая есть в продаже.

Отвертка под шлиц JIS B 1012.

Mortorq

Авторство разработки этого шлица принадлежит Phillips Screw Company. Каждая из четырех сторон креста имеет утолщение и выполнена с легким сведением на конус, а также закруглением верха в одну сторону.

Такое исполнение посодействовало снижению веса крепежа и отличной передаче крутящего момента. Вероятность срыва шлица минимальная, поэтому такой тип используется в авиационной и автомобильной промышленности.

Бита под шлиц Mortorq.

Квадратные шлицы и комбинации квадратов

За счет квадратной конфигурации шлицов получается много опорных точек, повышающих передачу крутящего момента. Вот основные разновидности таких шлицов.
