Шайба гровер как правильно установить?

Для чего нужна гроверная шайба

Гроверные шайбы используют в строительной и машиностроительной промышленности. Элементы предохраняют гайки различных видов от свинчивания с резьбового стержня. Пружинная шайба гровер представляет собой металлическую прокладку особой формы под гайку или головку болта. Сила прижима зависит от диаметра кольца и высоты.

1. Описание крепежного материала
2. Конструкция и принцип работы
3. Материалы изготовления
4. Сфера применения
5. Разновидности и критерии выбора
6. Установка шайбы Гровера
7. Чем можно заменить

Описание крепежного материала

Металлическую прокладку ставят, чтобы гайка или болт не раскручивались при работе стыка в условиях вибрации. Иногда для усиления прижимной способности используют сразу два стальных кольца. По виду прокладка напоминает виток пружины.

Действие пружинной шайбы:

• контролирует статичность других деталей резьбового соединения;
• увеличивает контактную площадь гайки или шляпки болта;
• уменьшает усилие давления на плоскость.

Фактической высотой детали считают размер в наивысшей точке. Технологическое стопорение обеспечивается благодаря пружинной детали. Упругий элемент поддерживает натяжение в системе крепления.

Результаты исследований предельной динамической нагрузкой показывают:

• с применением гровера стык расслабляется через 10 сек.;
• при применении нейлоновой вставки — 5 – 6 сек.;
• без использования прокладок — 1 сек.

Деталь производят в двух видах: форма А и В. Первая модель отличается острыми концами, отогнутыми наружу. Вариант В производят с гладкой плоскостью сечения (притупленные кромки). Гроверы имеют диаметры: М6, М8, М10, М12, М16, М20, М24, М27, М30, М36, М42, М48, М52.

Конструкция и принцип работы

Изготавливается шайба гроверная в соответствии с нормативами ГОСТ 64.02 – 1970.

• вспомогательный крепеж выпускают в форме стального кольца с плоской поверхностью;
• стенка вставки разрезана в одном месте под углом 15°, при этом концы располагаются в разных плоскостях по отношению друг к другу;
• кромка между плоскостью шайбы и среза делается острой;
• стороны в виде трапеции в пределах высоты не являются дефектом.

Механизм действия обусловлен эффектом пружины и своеобразной формой:

• острые кромки впиваются в гайку;
• повышается коэффициент трения;
• гайка или болт не могут самопроизвольно раскрутиться;
• дополнительно пружинная вставка усиливает натяжное напряжение резьбового стыка.

Если в соединении участвует левосторонняя нарезка витков, гроверы становятся неэффективными. Результативность снижается и в случае твердых поверхностей деталей.

Материалы изготовления

Гроверные шайбы изготавливают из определенных видов металла, способных обеспечить требуемые технические характеристики изделия. Шайбы производят с покрытием или без него, условия защиты поверхности приведены в нормативно-технических документах на выпуск продукции.

Материал для производства:

• легированная и нелегированная углеродистая сталь:
• низкоуглеродистые сплавы, заготовки из которых впоследствии подвергают закаливанию;
• латунь, бронза;
• магниевые составы.

Легированные сплавы включают железо, углерод в разных количествах, помимо этого вводят кремний, никель, хром, другие компоненты. Изделия из такого металла становятся прочными, повышается термостойкость, сопротивление химическому воздействию.

Сфера применения

Шайба Гровера используется, если нужно обезопасить резьбовое соединение от расшатывания, разбалтывания, самостоятельного откручивания.

• если резьбовой стык испытывает вибрацию не постоянно, а только в отдельных эпизодах, кратковременно;
• в механизмах, которые требуют обязательного периодического обслуживания;
• если механизмы и агрегаты должны быть стационарно закреплены на капитальных основаниях и нельзя допустить малейшего сдвига.

Разновидности и критерии выбора

Гроверы выпускают в двух вариантах: простой и сложный. Первый отличается разными диаметрами и высотой пружины, но отклонения витков всегда под одинаковым углом к центральной линии. Сложные детали используют для нагруженных соединений, отличаются конструкцией.

Выпускают четыре версии гроверных шайб с поперечным сечением в форме квадрата:

• нормальная — обозначение Н;
• тяжелая — Т
• особо тяжелые — ОТ.

Есть еще легкая версия, у нее поперечное сечение выполнено в виде прямоугольника, она обозначается буквой Л. Отличаются модели несущей способностью и силой деформации, при которой прокладка деформируется.

При выборе учитывают толщину вставки, размер промежутка между разрезанными торцами. Подбирают прокладку по диаметру шпильки, винта, болта по внешней резьбе. Важно и качество покрытия, точность обработки. Не допускаются трещины, участки коррозии, окалины. Такие эффекты разрешаются только на местах разреза.

Установка шайбы Гровера

Пружину помещают между шестигранной или другой гайкой и элементом механизма. Гровер не используют самостоятельно – только вместе с гайками.

Порядок установки:

1. в детали просверливают отверстие под болт;
2. в него помещают резьбовой стержень;
3. под головку подкладывают пружину;
4. с другой стороны детали на выходе хвостовика под гайку подкладывают гровер;
5. затягивают гайку, придерживая шляпку винта.

Такое соединения относится к разборному типу, поэтому шайбу можно менять много раз при техническом обслуживании агрегата. Технические характеристики и свойства прокладки меняются со временем.

Чем можно заменить

Гроверную шайбу можно успешно заменить другими конструкциями:

• самостопорящиеся гайки — в крепеже стоит круговая пластина из пластика, которая при нагрузке сминается, и не дает раскручиваться гайке;
• шайба тарельчатого типа также подходит для замены, стоит недорого;
• коронную гайку используют, когда нужно отверстие для шплинта;
• зубчатый фланец имеет насечки для плотного стыкования с гайками.

Вариантов стопора много, поэтому всегда есть выбор по техническим свойствам, прочности и условиям применения.

Шайба Гровера, особенности и преимущества

История создания детали

В 19 веке машиностроение начало стремительно развиваться, что привело к необходимости создания надежных и прочных видов соединения. Резьбовые конструкции не отличались высоким качеством, другие разновидности не приносили должного эффекта из-за восприимчивости нагрузки. Под воздействием вибрации и колебаний соединения теряют прочность и герметичность. С появлением пружинной шайбы ситуация значительно улучшилась. Деталь отличается прочностью и надежностью, которая сохраняется даже при различных нагрузках.

Конструкция представляет собой простой элемент, благодаря чему ее стоимость остается низкой без ущерба надежности. Производство шайбы регулируется нормативами, установленными в ГОСТ 6402-70. Основными особенностями гровера являются следующие:

• представляет собой обычную часть пружины;
• исключено непроизвольное откручивание благодаря направлению, противоположному ходу гайки;
• с помощью кромки конструкция вращается и после впивается в поверхность заготовки.

В маркировке изделия обозначаются характеристики детали, в том числе материал изготовления и показатели диаметра. Для производства используются определенные марки металла, которые способны обеспечить высокие эксплуатационные свойства.

Техническая проблема и ее решение

Бурное развитие машиностроения, произошедшее во второй половине XIX века, выявило существенный недостаток резьбовых соединений. Механические нагрузки, вибрация и разнообразные колебания подвижных частей узлов механизмов вызывали, помимо усталостных разрушений, угрозу самопроизвольного уменьшения прочности их соединений. Гайки и болты развинчивались, а для того чтобы контролировать их состояние, требовались усилия и время. В то же время клепанные соединения, бывшие альтернативой резьбовым, затрудняли разборку, а следовательно и техническое обслуживание техники, становившейся все сложнее. Специальная шайба-гровер стала решением этой проблемы.

Разновидности шайбы гровера

Чаще всего пружинная шайба применяется для создания болтовых соединений. Если необходимо увеличение площади контакта, конструкция дополняется обычным вариантом исполнения. Это является гарантией прочности. При рассмотрении чертежа метиза можно выделить два варианта:

• Простой. Пружинная шайба может иметь разные показатели диаметра и толщины витка. Конструкция характеризуется обязательным отклонением витков под определенным углом относительно центральной оси.
• Сложный. Подходит для высоконагруженных соединений, в том числе ударных и вибрационных.

Сегодня широким спросом пользуется гроверная оцинкованная шайба DIN 127 M8. Деталь превосходит аналогичные варианты благодаря специальной обработке, предназначенной для защиты поверхности от различных внешних воздействий. Также распространен крепежный элемент DIN 7980, который также имеет свои отличительные особенности.

Метизы производят с правой навивкой, в некоторых случаях допускается применение конструкций с левым витком.

Виды шайб

Часто шайба стопорная din применяется в качестве крепежного элемента, который исключает вероятность вывинчивания при нормальных условиях эксплуатации. Стоит учитывать, что существует довольно большое количество различных видов подобных изделий, классификация проводится по форме и типа применяемого материала. Примером можно назвать то, что часто используется пружинная сталь, которая характеризуется высокой упругостью. Все стопорные шайбы делятся на несколько основных групп:

1. Гроверные.
2. Зубчатые.
3. Тарельчатые.
4. Со специальными насечками и рифлением.
5. С лапками.
6. Клиновая.

В большинстве случаев шайба изготавливается при применении подпружиненной стали. В процессе производства она подвергается упругой деформации, благодаря которой исключается вероятность самопроизвольного вывинчивания крепежных элементов

Практически все стопорные детали гроверного типа имеют квадратное поперечное сечение. При этом для существенного расширения области применения на поверхность может наносится антикоррозионное покрытие. Проблема большинства металлических деталей заключается именно в том, что длительное воздействие повышенной влажности становится причиной появления ржавчины, со временем она снижает эксплуатационные характеристики.

В продаже также есть разрезная шайба, которая имеет плоскую или коническую форму. При этом в зависимости от области применения зубья могут быть расположены внутри и снаружи. Эта группа делится на несколько подгрупп:

1. Тарельчатые.
2. С различным лапами.
3. С выступами.

Применяется шайба стопорная с лапками в том случае, когда нужно обеспечить высокую надежность соединения. Многолапчатая поверхность входит в зацепление со специальными выемками, за счет этого исключается вероятность проворачивания крепежного элемента. Лапки могут иметь различную длину.

Преимущества и недостатки пружинной шайбы гровера

Главное преимущество конструкции — это низкая стоимость и простая технология производства. Среди недостатков гроверной шайбы выделяется несколько:

• недостаток усилия конструкции по причине высоких динамических нагрузок в процессе эксплуатации;
• во время затягивания шайба может превратиться в простую пластинку, которая теряет фиксирующие свойства;
• запрещено повторное применение метиза после демонтажа, поскольку элемент значительно деформируется.

Пружинная шайба подходит для организации простых и временных соединений. Если есть возможность заменить конструкцию на более надежную — рекомендуется выполнить демонтаж и установить другие крепежные элементы.

Замена пружинной шайбы

Для надежной фиксации гайки применяются различные конструкции, которыми успешно заменяется гровер. В число самых распространенных вариантов метизов входят несколько:

• Самоконтрящаяся гайки. Крепежный элемент характеризуется отличительным вкладышем из пластика, который используется для уменьшения вибрационных и ударных нагрузок. Это исключает самопроизвольное раскручивание. Для изготовления метиза применяются более сложные технологии, что отражается на его стоимости.
• Шайба тарельчатого типа. Она отлично подходит для замены стандартной пружинной шайбы, отличается низкой ценой и увеличенными показателями надежности.
• Коронная гайка. Подходит в различных случаях, когда необходимо создать отверстие для установки шплинта. Соединение относится к категории ступенчатых, при этом является надежным.
• Фланец зубчатого типа. Метиз характеризуется насечками, предназначенными для плотного сращивания с гайкой. Это гарантирует прочность соединения и устойчивость к самопроизвольному откручиванию.
• Контрящая шайба. Отличается множеством зубчиков, использующихся для плотной фиксации.
• Пластины с усиками. Данный вид соединения отличается от привычных. Надежность обеспечена за счет того, что один из усиков устанавливается в детали, оставшимися необходимо обогнуть витки. Существует несколько видов крепежного элемента, поэтому для каждого случая выбирайте подходящий вариант.
• Проволочные замки. Метизы также характеризуются низкой ценой и простотой производства.

При выборе руководствуйтесь условиями использования, техническими характеристиками изделия и другими факторами, которые могут повлиять на прочность соединения.

Пружинная шайба – знакомимся с назначением изделия

Начнем с истории, тем более, что она не уходит своими корнями слишком далеко. Все началось в конце XIX века, когда стремительное развитие машиностроения потребовало новых, более качественных резьбовых соединений. Ведь стандартные виды гаек и болтов попросту не могли выдержать всех нагрузок, колебаний и вибраций, приходящихся на подвижные части узлов и механизмов. Причем последствия несли самый различный характер, в результате ослабления или даже развинчивания крепежных элементов значительно снижалась прочность соединений, возникали усталостные разрушения.

Однако заменить данный вид крепления на клепанные тоже не было выходом из положения. Во-первых, не всегда их удобно применить, что в значительной степени тормозило прогресс и разработку новых элементов. Во-вторых, даже если это и получалось где-то, то впоследствии возникали сложности с техническим обслуживанием таких механизмов. В общем, потребовалось принципиально новое резьбовое соединение, которое сможет выдерживать ударные нагрузки и выполнять роль, так сказать, стопора, чем и стала гроверная шайба.

Как известно, все самое гениальное представляет собой невероятно простые вещи, это правило относится и к такому изделию. Данная шайба имеет вид одного витка пружины, откуда, собственно говоря, и пошло название. При этом работает она безотказно, благодаря тому, что ее зазор расходится в направлении, противоположном вращению гайки,что препятствует ее отвинчиванию. Таким образом, при прямом ходе крепежный узел движется без препятствий. Однако вращению в противоположном направлении препятствует кромка гровера, которая как бы впивается в металл и обеспечивает стопорение гайки.

Разновидности пружинных шайб

Производство гровера регулируется стандартом ГОСТ 6402-70. В нормативах установлены требования к материалу изготовления, типоразмерам и другим техническим характеристикам изделия. В процессе изготовления производитель придерживается следующих правил:

• изделие может быть из бронзы, различных марок стали и некоторых цветных сплавов;
• показатели твердости варьируются от 40 до 48 HRC, для бронзовых конструкций значение превышает 90 HRC;
• технология производства выбирается изготовителем, при этом важно соблюдать отсутствие дефектов, заусениц, трещин и других видов брака изделия;
• иногда допускаются незначительные дефекты, которые не влияют на прочность соединения;
• на заключительном этапе выпуска изделие подвергается различным испытаниям.

Чаще всего качественные шайбы производят из пружинной стали. Материал обеспечивает максимальную прочность и устойчивость к внешним воздействиям. С помощью термообработки увеличивается твердость метиза.

Установка гроверной шайбы

Процесс монтажа метиза незначительно отличается от стандартного варианта установки других схожих крепежей. Среди основных особенностей можно выделить такие, как:

• конструкция размещается между гайкой и соединяемой деталью;
• гровер можно использовать совместно с обычными гайками.

Пружинная гайка востребована благодаря простоте эксплуатации. Поэтому она встречается в различных сферах в качестве временного или постоянного крепежа. Лучше со временем заменить деталь на более дорогую по нескольким причинам:

• гровер восприимчив к механическим повреждениям;
• невозможно повторное использование по причине деформации;
• технические свойства со временем снижаются.

Не рекомендуется использовать гроверную шайбу для соединений, которые являются ответственными.

Шайба-гровер: новый вид соединения

Машиностроение требовало нового резьбового соединения, которое смогло бы выдержать повышенную ударную нагрузку и служить своеобразным фиксатором. С этой функцией наилучшим образом справляется гровер.

Все гениальное просто – это выражение с точностью описывает данное изделие. Гровер представляет собой один пружинный виток с зазором, расходящимся в противоположную вращению болта сторону. Благодаря такой конструкции гайка не отвинчивается. При закручивании ходу гайки ничего не мешает, однако откручиванию как раз и препятствует особое расположение кромок шайбы – края впиваются в металл, благодаря чему фиксируется гайка. Шайба-гровер здесь выступает в роли стопора.

Зачем нужна шайба-гровер – виды гроверов, варианты и особенности применения

Шайба пружинная или, другое название шайба гровер, входит в состав крепёжных изделий. Он может устанавливаться под другим крепёжным изделием (болт, шуруп, саморез, винт), чтобы обеспечить надёжность резьбовых соединений от откручивания. Гровер под гайку прокладывается между гайкой и изделием.

• История появления шайбы гровер
• Принцип работы шайбы
• Соответствие шайбы ГОСТ 6402
• Отношение к шайбе гровер за рубежом
• Окончательный вывод
• Фото шайбы-гровера

История появления шайбы гровер

Шайба Гровера появилась в конце XIX века при бурном расцвете многих отраслей промышленности, особенно приборостроения и машиностроения. Это повлияло на потребность в более качественных резьбовых соединениях.

Обычный крепёж (гайки, болты) не мог справиться с нагрузками, которые появились в результате технического прогресса. В итоге прочность соединений крепёжных деталей значительно снижалась и приводила к неожиданным действиям.

Использование клёпаных соединений не стало выходом из существующей ситуации. Они не всегда были удобны в использовании, а если удавалось их применить, то впоследствии возникали трудности при обслуживании. Требовался крепёж, сдерживающий ударные нагрузки и выполняющие роль стопора.

Такими свойствами стала обладать шайба гровер, названная по имени изобретателя Д. Гровера. Как она выглядит, можно увидеть на фото гровера.

Принцип работы шайбы

На вид она выглядит очень просто, представляя собой разрезанный диск с разведёнными концами, которые находятся в разной плоскости. Такая форма шайбы подходит для предотвращения самопроизвольного откручивания другого крепежа за счёт упругой деформации, формирующейся под нагрузкой.

Например, когда подкладывается гровер под гайку, она пытается двигаться в обратную сторону, но кромка шайбы упирается в корпус и обеспечивает неподвижность крепежа. Таков принцип работы гроверов.

Соответствие шайбы ГОСТ 6402

Изготавливают гровер, как указано в ГОСТе (пружинная сталь 65Г), с последующей термообработкой. Это снижает внутреннее напряжение металла, увеличивает его прочность и противостояние к внешним воздействиям, а также снижает хрупкость изделия.

Шайбы Гровера могут выпускаться с покрытием или без него. Нанесённое покрытие улучшает антикоррозионные свойства, а хромовое покрытие ещё придаёт большей твердости шайбе и увеличивает срок службы.

Гровер диск выпускается в четырёх видах: лёгкие, нормальные, тяжёлые и особо тяжёлые. ГОСТ описывает все показатели, которыми должны обладать пружинные шайбы, а также представлена таблица размеров шайбы-гровера. На вид диска влияет профиль катанки.

Острая кромка диска также останавливает самопроизвольное отвинчивание за счёт упора в металл, поэтому, когда необходимо отвинтить крепёж, на гайке обычно остаются механические повреждения (царапины) от острой кромки как от резчика.

Второй раз использовать диск в сборке с крепежом не рекомендуется, и, когда эта рекомендация игнорируется, то крепёж откручивается в самый не подходящий момент.

Отношение к шайбе гровер за рубежом

Пружинная шайба гровер может иметь разновидности (пружина из двух витков, диск с насечкой, например, как пружина из двух витков, как шайба с насечкой). Несмотря на важность в обеспечении безопасности в собранном крепеже, пружинные диски имеют недостатки, которые вызывают сомнения в их эффективности.

Например, в Германии ограничили использование гроверов до определённого параметра прочности для крепежа и назначили переходный период, после которого должны полностью отказаться от их использования.

Это отношение к пружинным дискам в качестве стопорных элементов поддержало NASA в конце прошлого века. К такому заключению это агентство подошло после выхода статьи о шайбе Гровера, где сделан вывод, что диск имеет эффект стопара только в момент стягивания. Когда оказывается зажатой со всех сторон, то превращается в обыкновенный плоский диск без выполнения стопорных функций.

Окончательный вывод

Такие противоречивые мнения наводят на мысль нужна ли такая деталь в крепеже? По результатам анализов можно сделать следующий вывод. Пружинная шайба выполняет свои стопарные функции, имеет преимущества перед другими упругими шайбами из-за своей дешевизны.

Напрашивается вывод: если шайба гровер более дешёвая в сравнении с другими, но обладает стопорными свойствами, технологична при производстве, то зачем от неё отказываться?

Пусть она не попала в каталог лучших товаров, но далеко не всегда необходимо применять дорогостоящие материалы, если вибрационные нагрузки имеют единичные случаи.

Как правильно ставится Гроверная шайба?

Если болт сквозной и с другой стороны ставится гайка, а также фиксация происходит благодаря гайки, тогда гроверную шайбу надо ставить со стороны гайки. Если же отверстие глухое и болт фиксируется благодаря своей шляпке, тогда гроверную гайку надо ставить со стороны шляпки болта.

Что сначала шайба или Гровер?

Предохраняет резьбовое соединение от произвольного раскручивания даже при наличии небольшой вибрации. Сначала на резьбу надевают обычную шайбу, а затем гровер. После этого закручивают гайку.

Где должна быть шайба?

Если была только одна шайба, она обычно идет со стороны гайки, так как гайка имеет меньшую площадь контакта с соединяемой деталью, чем сторона болта. Шайбы используются для нескольких целей, когда механические детали собираются с помощью болтов и гаек.

Как работает Гровер?

Действие При затягивании соединения острые края гровера, помещённого между соединяемой деталью и гайкой (или головкой винта), врезаются в плоские поверхности соединения и в дальнейшем препятствуют развинчиванию соединения от вибраций.

Куда правильно ставить Гровер?

Куда ставить гроверную шайбу, под головку болта, или под гайку, почему, как правильно? Главное предназначение гровера (он же пружинная шайба, гроверная шайба) это не допустить раскручивания соединения. То есть логично и правильно установить гровер под то что откручивается. Если это гайка с болтом, то под гайку.

Как правильно закручивать гайки?

Слегка постучите молотком по гайке. Подождите несколько минут, пока жидкость проникнет в резьбу и попробуйте снова открутить. Чтобы жидкость проникла сильнее в резьбу, приложите на более продолжительное время тряпку, смоченную керосином или WD-40. Если открутить не получается, попробуйте, наоборот, закрутить гайку.14 мая 2012 г.

Какой стороной одевать шайбу?

1. Врезанием в материал (точнее трением)
2. Пружинным эффектом — шайба несимметрична, а чуть выпукла в сторону гладкой стороны. Поэтому если гайка существенно меньше шайбы ( а у больших диаметров это так) то ставить лучше

Что такое шайба в хоккее?

Хоккейная шайба — спортивный снаряд для игры в хоккей с шайбой. Хоккейная шайба изготовлена из пластика или вулканизированной резины. … Размеры шайбы: толщина 2,54 см (1 дюйм), диаметр 7,62 см (3 дюйма), вес 156—170 граммов.

Как правильно ставить болты?

Болты ставят в отверстия, на 2-3 мм превышающие диаметр болта, но гайки затягивают тарировочным ключом. Такие соединения просты, но достаточно надежны и применяются в ответственных сооружениях. Диаметры для болтов повышенной точности назначают равными номинальным диаметрам болтов.

Для чего нужен Гровер?

Пружинная шайба (шайба Гровера, гровер) — разрезная круглая шайба, концы которой расположены в разных плоскостях. Служит для предотвращения самоотвинчивания резьбовых соединений за счет упругой деформации шайбы под нагрузкой. … Стандарты пружинных шайб: ГОСТ 6402-70* — Шайбы пружинные.

Чем заменить шайбу Гровера?

Чем можно заменить пружинную шайбу гровера

Самоконтрящаяся гайка. В верхней ее части вмонтирована пластиковая вставка, гасящая вибрационные колебания и препятствующая самораскручиванию соединения. Это самый дорогой, но на сегодня – самый эффективный и технологичный способ.

Что такое шайба у молодежи?

значение (1): трава, наркотики. значение (2): Уточнение: Круглая коробочка, предназначенная для хранения снюса.

Как закрутить гайку Если болт прокручивается?

Болт прокручивается скорее всего из-за сорванной резьбы. Для его удаления необходимо обеспечить небольшое давление на его шляпку в сторону выкручивания. Для этого нужно поддеть чем то плоским его шляпку и одновременно откручивать. Тем самым не сорванная часть резьбы воидет в зацеп и болт начнёт выкручиваться.

Как закрутить гайку в дереве?

Болт закрепить в дереве просто, достаточно просверлить отверстие меньше диаметра резьбы болта на его шаг резьбы. Для болта на 6 мм, шаг 1, сверлим 5 мм. Для болта 10 мм, шаг 1,5, сверлим 8,5 мм.

Какой стороной закручивать контргайку?

Какой стороной следует закручивать контргайку? – Ее накручивают на шпильку шестигранным торцом, а гладкая «юбочка» с резинкой остается с наружной стороны.

Гровер – технические характеристики, особенности материала и основные свойства (75 фото)

Стандарты [ править | править код ]

Согласно ГОСТ 6402, шайбы могут изготавливаться четырёх типов (лёгкие, нормальные, тяжёлые, особо тяжёлые). Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации. Шайбы могут изготавливаться из пружинной стали марок 65Г, 70, 30Х13. Возможно изготовление из бронзы (марки БрКМц 3-1 ГОСТ 18175-78) или других цветных сплавов. Твердость стальных шайб должна быть 40—48 HRC, бронзовых — не менее 90 HRB. Согласно ГОСТ 27017, термин «шайба Гровера» является недопустимым синонимом термина «пружинная шайба» и не должен применяться во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.

Стандарты для гроверов:

• ГОСТ 6402-70
  — Шайбы пружинные. Технические условия;
• DIN 127 B
  — Stainless lock washer with smooth ends (пружинная шайба с притуплёнными кромками);
• DIN 127 A
  — Stainless lock washer with tang end (пружинная шайба с острыми кромками);
• NASM 35338
• ASME B18.21.1

как правильно и как лучше, или можно и туда и сюда одновременно

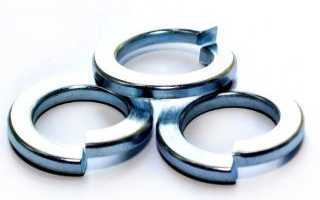

Шайба Гровера или пружинная разрезная шайба ставится для предотвращения самопроизвольного отворачивания болта или гайки. Была изобретена как простой и дешёвый крепёжный элемент на заре технического прогресса и до сих пор не сошла с арены, значит не плохая штука.

Пожалуй к немногим её недостаткам относится, что она становится простой ровной шайбой при затяжке и начинает работать только при «чуть ослаблении». Но этого удалось избежать при двух витках, которые до сих пор в почёте на ЖД рельсах. Да ещё то что она (шайба) разовая, после первого применения (отворачивания) теряет свои функции.

Ставят гровер, из личного опыта, под то-что крутят. Крутите гайку- под гайку, крутите болт-под болт. С обоих сторон смысла нет.

Особенности выбора

Покупая гровер под гайку, нужно учитывать несколько важных параметров:

• его толщину;
• величину промежутка между поверхностями торцов – не более толщины, умноженной на коэффициент 0,7;
• высоту шайбы;
• диаметр болта или винта, в укреплении которых будет применяться деталь.

Важно также обращать внимание и на качество изготовления. На поверхностях не должно быть окалин, трещин или признаков коррозийного разрушения. А вот мелкие дефекты и небольшие окалины в местах среза допустимы. Конечно, если они не влияют на габариты детали и ее качественные параметры.

Иногда встречается сечение трапециевидной формы. Это не будет проблемой, если оно соответствует установленным показателям высоты самой шайбы.

Примечания

1. Александра Васильевна Суперанская. Заимствование слов и практическая транскрипция. 1962.
2. The Works and Products of Grover & Co., Ltd. // Cassier’s Engineering Monthly, Volume 48, 1915. С. 126. (англ.)
3. McMaster-Carr catalog
   (115th ed.), McMaster-Carr, с. 3217–3218, . Проверено 25 ноября 2010. (англ.)
4. Fastener Design Manual (неопр.)
   (PDF).
   NASA.gov
   . NASA.

Принцип действия

Изделие может производиться в двух модификациях – с гладкими концами скошенной формы и с заостренными кончиками. Второй вариант считается более надежным, поскольку такие концы при стопорении впиваются в металл гайки и основы, повышая прочность соединения. При этом степень выдерживаемой нагрузки будет существенно выше.

Существуют также модели с левосторонним и правосторонним направлением среза. Они используются для винтов и гаек с разной по направлению резьбой.

Принцип работы гроверов следующий. При закручивании крепежной пары процесс идет гладко, поскольку стопорения не происходит. А вот после того как кольцо было затянуто, фиксация обеспечивается кромками гровера, которые впиваются в опорные части. Самопроизвольное раскручивание исключается. Но при этом нужно учесть два момента:

• следует правильно выбирать шайбу по направлению резьбы;
• использование гровера из твердого материала в сочетании с узлами из мягких металлов, например алюминиевыми, часто приводит к порче основания.

Выбирая кольцо большего сечения по ширине и высоте, вы получаете высокие показатели силы упругости, однако при этом упругая деформация не меняется.

Гроувинг – с чего начать?

Мы в DzagiGrow рады делиться с вами своими знаниями о выращивании в домашних условиях. Советы опытных гроверов, правила, инструкции и всё, что нужно знать начинающему гроверу, вы можете найти в нашем блоге на сайте. Подписывайтесь на рассылку статей, чтоб получать знания с доставкой!

Не так давно мы выпустили собственную книгу Сам вырастил!

. В этом пособии для начинающих гроверов мы собрали весь свой опыт в домашнем растениеводстве и максимально подробно рассказали про основы гровинга, учитывая все возможные подводные камни и ошибки новичков. Книгу можно купить в печатном виде у нас на сайт и использовать в качестве настольного справочника.

Подписывайтесь на канал DzagiGrow на YouTube — еще больше полезной в удобном формате. В этом плейлисте собраны все видео, касающиеся базовых вопросов выращивания в домашних условиях.

На этом всё! При возникновении вопросов, обращайтесь за помощью к онлайн-консультанту на сайте. Желаем вам приятного грова и отличного урожая.

Альтернативные варианты для стопорения

В процессе закручивания винтовой пары, витое кольцо сжимается и приобретает форму обычной шайбы. Сила трения при этом более высокая, однако эффект натяга буде все же не сильно большим.

После однократного использования кольцо теряет большую часть своих качеств и для крепления подвижных элементов, особенно на ответственных деталях, его использование недопустимо.

Поэтому даже если вы используете деталь, входящую в каталог лучших гроверов, то риск снижения прочности крепления все же остается. Альтернативу можно найти – таких вариантов несколько:

• гайка с самоконтрящимся действием;
• тарельчатая гайка с пружинным эффектом;
• гайки коронного типа и с цилиндрическим поясом;
• зубчатый фланец;
• шайбы контрящие и с усиками и т.д.

Не торопись

Пожалуй, это правило можно назвать основным. Когда все сложности позади и долгожданный урожай уже прямо перед вами, то руки так и чешутся снять его поскорее. Но не спешите снимать урожай. Посмотрите внимательно, дозрел ли он. Растения любят стабильность и, поторопившись, можно скорее навредить, чем помочь. Помните, что целых 25% веса формируется в последние две недели цветения.

Для закрепления полученных знаний, смотрите наше видео с советами для начинающих гроверов:

Наблюдайте за питомцем, относитесь к его выращиванию максимально внимательно и ответственно. Ваше регулярное присутствие в жизни растения – залог не только его успешного роста, но и вашей личной прокачки, позволяющей со временем снимать все больше урожая.

Фото гровера
