Реле протока что это такое?

Реле протока воды для насоса: характеристики, принцип действия, установка

Обеспечение эффективной работы насосных установок – это залог бесперебойного функционирования обслуживаемых ими систем водоснабжения и отопления. Для решения такой важной задачи трубопроводы оснащаются дополнительными техническими устройствами, одним из которых является датчик протока воды (или датчик потока воды). Его использование позволяет контролировать сбои, которые могут периодически происходить в трубопроводных системах, и, соответственно, минимизировать риск выхода из строя насосного оборудования.

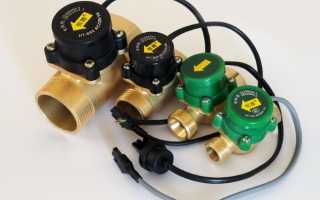

Лепестковые датчики протока нерегулируемые

Назначение и преимущества

При эксплуатации водопроводов бытового назначения нередки ситуации, когда насос включается в момент отсутствия жидкости в трубах. Такие ситуации, если они происходят часто и продолжаются в течение длительного времени, становятся причиной перегрева двигателя насоса и деформации его деталей, что в конечном итоге приводит к выходу из строя всего устройства. Вода, которую перекачивает насосное оборудование, одновременно выполняет смазывающую и охлаждающую функции, поэтому «сухой ход», как его еще называют, негативным образом сказывается на техническом состоянии как циркуляционных, так и погружных насосов.

Для того чтобы не допустить возникновения описанных ситуаций, как раз и используют датчик протока воды для насоса, работающий в автоматическом режиме. Датчики, контролирующие проток воды, успешно применяются для управления работой насосных станций, обслуживающих системы горячего и холодного водоснабжения, а также системы отопления.

Схема расположения датчика в системе водоснабжения

Рассматриваемое автоматическое устройство контролирует параметры потока воды, которая через него проходит, и в тех случаях, когда они отличаются от нормативных, автоматически включает или отключает насосное оборудование. Работая по данному принципу, датчик не только защищает насосное оборудование от «сухого хода», но и обеспечивает постоянство параметров потока воды.

Среди преимуществ эксплуатации насосного оборудования, на котором установлен датчик потока жидкости, можно назвать:

  • снижение расхода электроэнергии и, соответственно, уменьшение затрат на ее оплату;
  • минимизацию риска выхода из строя насосного оборудования;
  • увеличение срока службы насосного оборудования.

Конструктивные особенности

Основные задачи, которые решают датчики контроля протока воды, устанавливаемые в трубопроводах бытового назначения, состоят в том, чтобы отключать насосное оборудование в тот момент, когда в системе нет жидкости или давление ее потока превышает нормативное значение, и снова включать его, когда давление падает. Эффективное решение этих важных задач обеспечивается конструкцией датчика, которую образуют следующие элементы:

  • патрубок, через который в датчик поступает вода;
  • мембрана, составляющая одну из стенок внутренней камеры датчика;
  • герконовый выключатель, обеспечивающий смыкание и размыкание цепи электропитания насоса;
  • две пружины разного диаметра (степенью их сжатия регулируется давление потока жидкости, при котором реле протока воды для насоса будет срабатывать).

Основные компоненты промышленного датчика потока

Работает устройство вышеописанной конструкции следующим образом:

  • Поступая во внутреннюю камеру датчика, поток воды оказывает давление на мембрану, смещая ее.
  • Магнитный элемент, зафиксированный с обратной стороны мембраны, при ее смещении приближается к герконовому переключателю, что приводит к замыканию его контактов и включению насоса.
  • Если давление потока воды, проходящей через датчик, падает, то мембрана возвращается в свое исходное положение, магнит отдаляется от переключателя, его контакты размыкаются, соответственно, насосная установка отключается.

Принцип работы датчика протока, построенного на основе постоянного магнита и геркона

В трубопроводные системы различного назначения датчики, контролирующие проток воды, устанавливаются достаточно просто. Главное – правильно подобрать такое устройство, обращая внимание на его рабочие параметры и характеристики насосного оборудования.

Основные характеристики

При выборе датчиков протока воды для оснащения трубопроводной системы надо учитывать следующие их параметры:

  • материал изготовления корпуса и внутренних элементов;
  • рабочее давление, на которое рассчитан датчик;
  • диапазон температур жидкости, для контроля потока которой будет использоваться устройство;
  • класс защиты и требования к условиям эксплуатации;
  • диаметр посадочных отверстий и параметры резьбы в них.

Каждый из вышеперечисленных параметров оказывает влияние на эксплуатационные особенности датчиков протока воды, поэтому стоит рассмотреть их более подробно.

От того, из какого материала изготовлен корпус датчика и его внутренние детали, зависят надежность такого устройства, его способность переносить возникающие в процессе работы нагрузки, а также его долговечность. Выбирая датчик протока жидкости, лучше отдавать предпочтение моделям, для изготовления которых были использованы различные металлы – нержавеющая сталь, латунь или алюминий. В процессе эксплуатации как корпус датчика протока, так и его внутренние элементы испытывают значительное давление со стороны проходящей через него жидкости. Выдерживать такую нагрузку длительное время в состоянии только прочные материалы. Кроме того, в трубопроводах нередки такие явления, как гидравлические удары, последствия которых могут быстро вывести датчик из строя, если для его изготовления были использованы несоответствующие материалы.

Датчик потока с латунным корпусом

Значение рабочего давления, при котором может функционировать датчик протока жидкости, коррелирует с мощностью используемого насоса, поэтому на данный параметр следует обращать особое внимание. Кроме того, от данного параметра зависит и то, какими характеристиками будет обладать поток жидкости, транспортируемой по трубопроводу. Те модели датчиков протока воды, в конструкции которых предусмотрены две пружины, могут управлять работой насоса по нижнему и по верхнему уровням давления. Устройствам именно данного типа лучше отдавать предпочтение.

Температура жидкости, на которую рассчитан датчик, оказывает непосредственное влияние на то, в системах какого назначения он может быть использован. Естественно, выбирая такой датчик для оснащения системы отопления или горячего водоснабжения, следует обращать внимание только на те модели, которые могут работать с водой, нагретой до высокой температуры. Для трубопроводов, по которым транспортируется холодная вода, используют датчики протока, рассчитанные на работу с жидкостями, имеющими температуру 60–80°.

Повышающий насос с датчиком потока

Уровень влажности и температурный режим окружающей среды, при которых может эксплуатироваться датчик протока жидкости, также являются немаловажными параметрами. Класс защиты такого устройства указывает на то, какие нагрузки оно в состоянии выдержать, работая в паре с насосным оборудованием.

Датчики, контролирующие проток воды, как правило, выбирают для уже готовых трубопроводных систем или для тех, проект которых уже разработан. Именно поэтому следует обращать внимание на размеры посадочных отверстий: они должны полностью соответствовать размерам элементов трубопровода, на которых датчик планируется установить.

Подключение и регулировка датчика

Эффективность работы датчика, контролирующего проток воды и управляющего работой насосного оборудования, во многом зависит от правильности установки этого устройства. Следует иметь в виду, что монтироваться такой датчик вне зависимости от типа и назначения трубопровода может только на горизонтальных участках. При этом надо контролировать, чтобы мембрана датчика располагалась строго в вертикальном положении.

При установке датчика протока жидкости его при помощи резьбовой муфты соединяют со сливной частью трубопровода. При этом расстояние, на котором такое устройство должно располагаться от самой трубы, не может быть меньше 55 мм.

Схема установки датчика протока

На корпусе заводских датчиков протока воды обязательно имеется стрелка, которая указывает, в каком направлении через них должна двигаться жидкость. Устанавливая датчик на трубопровод, необходимо следить за тем, чтобы эта стрелка совпадала с направлением движения воды. В том случае, если датчик устанавливается в систему, по которой транспортируется сильно загрязненная жидкость, для корректной работы такого устройства перед ним обязательно следует разместить фильтры.

Электрическая схема подключения

Несмотря на то, что датчики протока жидкости поставляются с заводов-производителей с уже отрегулированными параметрами, самостоятельную регулировку периодически приходится выполнять. Для этого в конструкции датчиков предусмотрены специальные болты. При помощи последних увеличивают или уменьшают степень сжатия пружин, выставляя тот уровень давления, при котором данное устройство будет срабатывать.

Органы регулировки датчика протока лепесткового типа

Итак, чтобы отрегулировать датчик протока воды своими руками, необходимо выполнить следующие действия:

  • слить воду из трубопроводной системы и убедиться, что давление приняло нулевое значение;
  • включив насос, начать наполнять систему водой;
  • при отключении насоса, которое произойдет по сигналу датчика, зафиксировать значение давления жидкости;
  • снова сливая жидкость из системы, зафиксировать значение давления ее потока, при котором произойдет включение насоса;
  • сняв крышку датчика и используя специальный болт, отрегулировать степень сжатия пружины большого диаметра (так вы выставите уровень минимального давления, при котором устройство будет срабатывать и насос включаться; следует иметь в виду, что сжатие такой пружины увеличивает уровень давления, а ослабление снижает);
  • снова наполнив систему водой и начав сливать ее, проверить, правильно ли отрегулирован датчик и выключает ли он насос при требуемом уровне давления (если устройство отрегулировано неправильно, всю вышеописанную процедуру следует повторить);
  • путем изменения степени сжатия пружины небольшого диаметра выставить уровень максимального давления, при котором насос будет отключаться (разница между порогами срабатывания датчика увеличивается при сжатии такой пружины и уменьшается при ее ослаблении);
  • после регулировки степени сжатия пружины небольшого диаметра проверить правильность выполнения этой процедуры, начав заполнять систему водой и зафиксировав значение давления, при котором насос отключится (в случае, если такая регулировка выполнена неверно, ее также следует повторить до достижения желаемого результата).

Для того чтобы трубопроводная система функционировала в штатном режиме, специалисты рекомендуют хотя бы раз в год осуществлять проверку датчиков протока воды и в случае необходимости выполнять регулировку их рабочих параметров.

Реле протока воды устройство принцип действия применение

Главная страница » Реле протока воды устройство принцип действия применение

Реле протока воды (или иных жидких сред) представлено в современной электромеханике прибором, благодаря которому осуществляется контроль наличия/отсутствия потока жидкости. Как правило, поточная жидкая среда передаётся при помощи трубопроводных, рукавных, шланговых и прочих систем. Соответственно, устройства контроля протока предусматривают разное исполнение в зависимости от применения. Дополнительно на развитее этой технологии мониторинга оказывает влияние развитее цифровой техники. Всё больше появляется «цифровых» устройств подобного типа.

Реле протока воды – конструкция прибора

Самой простой системой такого типа является, пожалуй, устройство электромеханического типа, где контроль потока жидкой среды осуществляется по факту наличия давления. Конструктивно электромеханическое реле протока воды фактически состоит из двух рабочих частей:

  1. Механическая.
  2. Электрическая.

Механическая часть представляет собой движительную систему, посредством которой создаётся усилие, полученное от давления воды на рабочую лопатку. Это усилие используется для воздействия на вторую часть прибора – электрический контактор.

Читать еще:  Как наточить ножницы в домашних условиях?

Составные части конструкции на электромеханическое реле протока воды: 1 – настроечный винт положения микропереключателя электрических сигналов; 2 – настроечный винт силы давления механики движения штока

Как дополнительный компонент такого типа системы следует рассматривать ещё одну деталь – металлическую лопатку. Эта деталь фактически представляет собой тонкостенную полосу нержавеющего металла, которая прикрепляется к рабочему штоку механической части устройства.

Закрепление металлической полосы (лопатки) выполняется при помощи одного винта, а устойчивость на месте крепления обеспечивается штифтом. Таким образом, если рассматривать конструкцию простого электромеханического реле протока воды в сборе, перед потенциальным пользователем предстанет прибор, примерно, следующего вида:

Картинка показывает возможное использование разной длины рабочих металлических лопаток на рабочем штоке, в зависимости от диаметра трубопровода

Налицо действительно простая, но вполне действенная конструкция. Как показывает практика применения, такого типа устройство обеспечивает качественный контроль, к примеру, на тепловых узлах сантехники. Допускается установка прибора, как на горизонтальных, так и на вертикальных участках трубопроводов. Технические характеристики (для рассмотренной модели) следующие:

  • сила тока на контактах микропереключателя – до 15А;
  • напряжение на контактах микропереключателя – до 220В;
  • температурный рабочий диапазон – от 5 до 85°C;
  • минимальный диаметр трубы – 25 мм;
  • максимальный диаметр трубы – 200 мм.

Также реле протока воды подобной конструкции широко применяется в системах кондиционирования, в частности, на чиллерах, где мониторинг движения воды в холодильном контуре явно необходим.

Как установить реле протока воды для контроля?

Электромеханическое реле протока воды, как правило, устанавливается на верхней части горизонтального участка трубы. Если по каким-то причинам нужна установка на вертикальной трубе, точки переключения будут несколько отличаться от предусмотренных стандартом. Если поток жидкости «ВНИЗ», точки переключения будут ниже. Если поток «ВВЕРХ», точки переключения, соответственно, выше.

Схема установки реле протока воды на трубопроводе: 1 – крышка прибора; 2 – микропереключатель; 3 – винт настройки; 4 – монтажная панель; 5 – сильфон; 6 – винтовое соединение 25 мм (19 мм); 7 – балансирующая пружина; 8 – металлическая лопатка; 9 – вход жидкости; 10 – вваренная резьбовая втулка под прибор; A – «пустое» расстояние

Реле протока воды монтируется на прямом участке трубы, свободном от наличия других компонентов по обеим сторонам, как минимум на расстоянии не менее 5 трубных диаметров ( A ). Порядок монтажа следующий:

  1. Определить правильную длину лопатки по таблице ниже. Если необходимо, отрезать лопатку до нужной длины. Рабочая лопатка не должна касаться внутренней части трубы. Допустима установка более одной лопасти с укладкой одной на другую, при этом большие лопасти ставятся первыми навстречу потоку.
  2. Применить переходной тройник для труб размером более 25 мм, чтобы обеспечить соответствующую длину лопасти в потоке жидкости. Также допустимо использовать бобышку или полумуфту. Если переходного тройника нет, применить втулку, чтобы уменьшить выход тройника до трубной резьбы 25 мм.
  3. Убедиться, что реле потока воды установлено таким образом, когда направление потока жидкости остаётся строго перпендикулярным относительно поверхности лопатки.
  4. Подключить сигнальные провода на микропереключатель. Проверить активацию и деактивацию микропереключателя реле потока воды, когда есть в наличие давление и когда давление (поток) отсутствует.

Таблица: соответствие условного диаметра трубы и длины рабочей лопатки реле протока воды:

Условный диаметр трубы, ммРазмер длины лопатки, мм
2533
3847
5058
6372
7686
101114
127140
150167

Для производства работ потребуется инструмент: отвёртки (плоская, крестовая), гаечный ключ, ножницы или пила по металлу, нож, рулетка измерительная, электрический тестер. Из аксессуаров: фум-лента, лён сантехнический, изоляционная лента.

Предостережения на исполнение монтажных работ

Недопустимо при монтаже устройства выполнять силовую затяжку нажимом на корпусную крышку, закрывающую механизм прибора. Для должного подтягивания следует использовать гаечный ключ под шестигранную основу винтового соединения.

Подключение реле протока воды непосредственно к электросети выполнять при отключенной подаче напряжения. Запрещается прикасаться к клеммам микропереключателя, когда устройство подключено к электрической сети.

Требуется подключать коммутационные линии проводниками соответствующего сечения, что предотвратит риски короткого замыкания или повреждения оборудования. Также следует использовать правильно рассчитанный провод питания для предполагаемой рабочей температуры.

Визуальный расклад на итальянский прибор Flussostato

Ниже представлен видеоролик — своего рода технический обзор реле протока воды, дающий некоторое представление относительно конструкции оборудования подобного типа, а также видение принципа работы:

При помощи информации: Omega

КРАТКИЙ БРИФИНГ

Zetsila — публикации материалов, интересных и полезных для социума. Новости технологий, исследований, экспериментов мирового масштаба. Социальная мультитематическая информация — СМИ .

Реле протока воды — устройство, принцип работы, подключение и регулировка

Опубликовано Артём в 31.05.2019 31.05.2019

Последующее устройство, которое время от времени ставится в систему водопровода для автоматизации работы, — это реле протока.

Функции и преимущества датчика протока воды

Нередко возникают ситуации, при которых насос запускается в момент полного отсутствия жидкости в трубопроводе. Это провоцирует нагревания мотора агрегата и его дальнейшую поломку. Чтобы исключить возникновение таких ситуаций, следует использовать датчик потока жидкости. Это устройство работает автоматически и контролирует проток воды внутри трубопровода. Если количество проходящей сквозь датчик жидкости меньше нормы, прибор автоматически отключает насос. Таким образом, реле потока воды не только препятствует работе насоса на «сухом ходу», но и поддерживает нормальные для работы агрегата условия.

К преимуществам использования датчика относится:

  • Снижение потребляемой насосом электроэнергии и экономия денежных средств;
  • Защита оборудования от поломок;
  • Увеличение периода эксплуатации насоса.

Помимо всего прочего, реле протока воды для насоса отличается скромными габаритами, невысокой стоимостью и простотой в монтаже.

Зачем употребляется реле протока?

Реле протока защищает насос от «сухого хода»: если вода в скважине либо колодце либо другой ёмкости «ушла», протока воды не будет, и реле не включит насос. Так реле протока защищает насос от перегрева и выхода из строя при «сухом ходе».

Конструктивные особенности

Основные задачи, которые решают датчики контроля протока воды, устанавливаемые в трубопроводах бытового назначения, состоят в том, чтобы отключать насосное оборудование в тот момент, когда в системе нет жидкости или давление ее потока превышает нормативное значение, и снова включать его, когда давление падает. Эффективное решение этих важных задач обеспечивается конструкцией датчика, которую образуют следующие элементы:

  • патрубок, через который в датчик поступает вода;
  • мембрана, составляющая одну из стенок внутренней камеры датчика;
  • герконовый выключатель, обеспечивающий смыкание и размыкание цепи электропитания насоса;
  • две пружины разного диаметра (степенью их сжатия регулируется давление потока жидкости, при котором реле протока воды для насоса будет срабатывать).

Основные компоненты промышленного датчика потока

Работает устройство вышеописанной конструкции следующим образом:

  • Поступая во внутреннюю камеру датчика, поток воды оказывает давление на мембрану, смещая ее.
  • Магнитный элемент, зафиксированный с обратной стороны мембраны, при ее смещении приближается к герконовому переключателю, что приводит к замыканию его контактов и включению насоса.
  • Если давление потока воды, проходящей через датчик, падает, то мембрана возвращается в свое исходное положение, магнит отдаляется от переключателя, его контакты размыкаются, соответственно, насосная установка отключается.

Принцип работы датчика протока, построенного на основе постоянного магнита и геркона

В трубопроводные системы различного назначения датчики, контролирующие проток воды, устанавливаются достаточно просто. Главное – правильно подобрать такое устройство, обращая внимание на его рабочие параметры и характеристики насосного оборудования.

Как работает реле протока?

Как это реле работает? А работает оно лишь на включение насоса при прохождении воды через реле. Если движения воды нет, то реле сразу выключит насос. Давление тут создастся только то, которое накачал насос, верхнего предела нет, а есть только нижний.

Полезное видео: инструкция по установке и регулировке

Схема подключения устройства

Эффективность эксплуатации реле сильно зависит от его правильного монтажа. Необходимо помнить, что устанавливать прибор можно только на тех участках трубопровода, которые расположены горизонтально. При этом потребуется проследить, чтобы мембрана датчика находилась в вертикальном положении. Правильная схема подключения реле выглядит следующим образом:

В процессе монтажа датчик нужно соединить со сливной частью трубы посредством резьбового соединения. Дистанция, на которой реле должно быть расположено от трубы, должна составлять более 5,5 см.

На корпусе прибора находится стрелка, указывающая направление циркуляции жидкости. При установке устройства нужно проследить, чтобы эта стрелка совпала с направлением протока воды в системе. Если для бытовых целей используется грязная вода, то перед датчиком следует установить очистные фильтры.

Заслуживающие доверия приборы

Среди всего ассортимента реле наибольшим спросом пользуются две модели, находящиеся примерно в одной ценовой категории – около 30 долларов. Рассмотрим их характеристики подробнее.

Genyo Lowara Genyo 8A

Разработка польской компании, занимающейся выпуском электронного оборудования для систем управления. Предназначена для применения в бытовых водопроводах.

Genyo позволяет обеспечить автоматическое управление насосом: запуск и завершение работы на основе фактического потребления воды, предотвращая любые колебания давления во время работы. Также, электронасос защищается от работы «всухую»

Основная цель – управление насосом и контроль давления в трубах во время работы. Этот датчик запускает насос, когда расход воды превышает 1,6 л в минуту. Он потребляет 2,4 кВт электричества. Диапазон рабочих температур – от 5 до 60 градусов.

Grundfos UPA 120

Изготавливается на фабриках в Румынии и в Китае. Поддерживает стабильность подачи воды в помещениях, оборудованных индивидуальными системами водоснабжения. Предотвращает работу насосных установок на холостом ходу.

Реле торговой марки Grundfos оснащено высоким классом защиты, позволяющим ему стойко выносить практически любые нагрузки. Расход электроэнергии в нем около 2,2 кВт

Автоматика прибора запускается при расходе жидкости 1,5 л за одну минуту. Граничный параметр охватываемого температурного диапазона — 60 градусов. Агрегат производится в компактных линейных размерах, значительно облегчающих процесс монтажа.

3 лучших модели реле протока воды для насоса

На современном рынке представлено большое количество реле протока воды для насоса. Рассмотрим наилучшие модели с точки зрения их надёжности и функциональности.

  1. «Акваробот Турби». Обеспечивает автоматическое управление любыми типами насосов – и поверхностных, и глубинных, в том числе вибрационного принципа действия. Диапазон чувствительности аппаратуры: от 2 до 100 литров в минуту.
  2. WWQ-RD. Линейка сравнительно недорогих, но качественных автоматических реле. Позволяет защищать насосные системы от работы «на сухую». Имеет встроенный обратный клапан.
  3. «Вихрь». Прибор от отечественного производителя, заслужившего неплохую репутацию благодаря высокому качеству производимых товаров. Данный прибор позволяет с большой степенью надёжности контролировать работу любых типов водоподающих насосов.
Читать еще:  Художественная обработка материалов что это такое?

Выводы и полезное видео по теме

Процесс подключения устройства по этапам:

Подробнее о том, как отрегулировать уровень срабатывания в реле:

Реле, контролирующее поток воды в трубопроводе, значительно повысит удобство применения насосов и надолго продлит срок их эксплуатации. Пренебрегать установкой предохранительного устройства крайне нежелательно, так как оно не только автоматизирует работу оборудования, но и по максимуму защищает его от возможных неполадок, случающихся из-за холостого хода.

Как выставить давление при помощи реле протока?

Кратковременно – на 5 сек. – нажимается кнопка «1»:

При всем этом должна моргнуть красноватым цветом лампа «авария». Это мы вошли в режим программирования. Сейчас включаем насос, и он, работая, нагоняет давление. Понятно, что все краны в доме должны быть закрыты. По манометру смотрим давление. К примеру, нам необходимо, чтоб в водопроводе было 2 атм., вот и ждём, пока насос нагонит это давление. Как на манометре стрелка показала необходимое давление, жмем ещё раз кнопку «1». Насос выключится.

Жмём кнопку «2», тем «загоняя» в память реле, что при таком давлении насос должен выключаться.

Сейчас программируем нижний предел. Для этого открываем кран хоть какой, чтоб давление начало падать. Когда манометр покажет необходимое нам нижнее давление, жмем ещё раз кнопку «1» и насос включится. Нажатием кнопки «2» «вбиваем в башку» реле, что при таком давлении насос нужно включить.

Потом все эти опции сохраняются, и насос будет врубаться и выключаться в согласовании с ними. Устройство очень комфортно, отлично защищает насос от выхода из строя, купите – не пожалеете (если оно вам вправду нужно).

Кол-во блоков: 16 | Общее кол-во символов: 13805
Количество использованных доноров: 5
Информация по каждому донору:

Реле (датчик) протока воды для котла и насоса

Сейчас мы с вами разберемся для чего нужен датчик протока воды (называют еще « реле протока») и посмотрим на принцип его работы. Так же вы узнаете каких видов бывают эти датчики и как установить его самостоятельно.

p, blockquote 1,0,0,0,0 —>

  • Устройство и принцип работы
  • Область применения
  • Виды датчиков протока воды
  • Установка и изготовление своими руками
  • Производители

В быту иногда случается аварийное включение насоса без воды, что может привести к поломке оборудования. Из-за так называемого «сухого хода» двигатель перегревается и деформируются детали. Для того, чтобы насос функционировал с максимальной эффективностью, важно обеспечить подачу воды без перебоев. Для этого нужно оборудовать систему отопления и горячего водоснабжения таким приспособлением, как датчик протока воды.

p, blockquote 2,0,0,0,0 —>

Датчик протока воды

Устройство и принцип работы

Датчик протока воды — это прибор, осуществляющий контроль за давлением внутри системы водоснабжения, он подсоединяется к насосу посредством патрубков.

p, blockquote 3,0,0,0,0 —>

Стандартная схема датчика протока воды:

p, blockquote 4,0,0,0,0 —>

  • реле;
  • набор пластин;
  • внутри прибора присутствует широкая камера;
  • поплавок небольшого размера, который помещен внутрь неподвижной колбы;
  • канал подпитки на выходе;
  • большинство моделей оснащены регулировочным краником, установленным на выходе.

Принцип действия датчика: когда нет потока жидкости, он автоматически приостанавливает насосную станцию и не позволяет осуществляться “сухому ходу”, а при появлении воды — запускает устройство.

p, blockquote 5,0,0,0,0 —>

Область применения

Датчики протока воды, обычно, встречаются в приборах, где нужно осуществлять постоянный контроль системы жизнеобеспечения и соблюдать определенный режим их работы.

p, blockquote 6,0,1,0,0 —>

Чаще всего датчики протока воды применяются в котлах, функционирующих на газу. Современные газовые котлы, оборудованные такими датчиками, применяются как для отопления, так и для нагрева воды.

p, blockquote 7,0,0,0,0 —>

Прибор, который находится на трубопроводе подачи водопроводной воды при поступлении воды, подает сигнал на плату управления котла и работа циркуляционного насоса прекращается. Затем плата включает форсунки , отвечающие за подогрев проточной воды, и вода в теплообменнике начинает нагреваться. Когда кран закрывается, датчик оповещает о том, что подача воды приостановлена.

p, blockquote 8,0,0,0,0 —>

Большинство домовладений оборудуются системами автономного водоснабжения, благодаря которым можно иметь максимально комфортные условия.

p, blockquote 9,0,0,0,0 —>

Функция датчика протока воды состоит в том, что при включении любого из подсоединенных к системе водоснабжения устройств, датчик включает насос и вода начинает течь.

p, blockquote 10,0,0,0,0 —>

Выбирая датчик протока воды, обязательно учитывайте пропускную способность устройств и их размеры.

p, blockquote 11,0,0,0,0 —>

Виды датчиков протока воды

По типу конструкции выделяются релейные и штуцерные приборы. Помимо этого выделяются разновидности по уровню давления.

p, blockquote 12,1,0,0,0 —>

Датчик протока воды релейного типа применяется для насосов с невысокой мощностью. Обычно эти модели однокамерные. Специалисты отмечают их низкую проводимость. Выпускаются модели с вертикальным расположением пластин, их максимальное давление — не менее 5 Па.

p, blockquote 13,0,0,0,0 —>

Системы защиты зачастую используются серии P48. Благодаря всем этим показателям, протечек воды практически не бывает, также подобные устройства отличаются хорошей стабильностью работы.

p, blockquote 14,0,0,0,0 —>

Самые широко используемые датчики протока воды для насосов — штуцерные модели . Пластины у них обычно размещаются горизонтально, отдельные образцы снабжены двумя клапанами. Максимальное давление у них приблизительно 5 Па. Системы защиты чаще всего класса P58. Проводимость находится в непосредственной зависимости от размеров штуцера .

p, blockquote 15,0,0,0,0 —>

Датчики низкого давления применимы для насосов мощностью не более 4 кВт. Размер камеры влияет на проводимость. Чаще всего на рынке можно встретить датчик протока воды для насоса на два поплавка. Цена у них невысокая и с легкостью можно подобрать нужную модель.

p, blockquote 16,0,0,0,0 —>

Модели высокого давления обычно выпускаются с одним удлиненным штуцером , пластины монтируются горизонтально. Специалисты советуют устанавливать такие образцы в центробежные насосы. Максимальное давление — не превышает 6 Па, система защиты класса P70.

p, blockquote 17,0,0,0,0 —>

Также по механизму действия делится на:

p, blockquote 18,0,0,1,0 —>

  • датчик воды, основанный на принципе работы датчика Холла: сигнализирует не только о протоке воды, но и о скорости её подачи;
  • герконовый датчик, действующий по принципу магнита: внутри его располагается магнитный поплавок, который по мере роста давления воды перемещается по камере и оказывает воздействие на геркон.

Устройство и принцип работы герконового датчика протока воды

p, blockquote 19,0,0,0,0 —>

Установка и изготовление своими руками

Большая часть датчиков протока воды имеется в конструкции устройств, поэтому производить их установку требуется исключительно в случае поломки и необходимости произвести замену. Однако бывают случаи, когда датчик протока воды надо монтировать отдельно, например, при необходимости увеличения напора подачи воды. Это обусловлено тем, что в системе центрального водопровода, давление бывает низким и не дотягивает до нормы. А для того, чтобы включить газовый котел в режим горячего водоснабжения, нужен хороший напор.

p, blockquote 20,0,0,0,0 —>

В подобных ситуациях устанавливается вспомогательный циркуляционный насос , который оснащен датчиком протока воды. Сначала монтируется насос, а после датчик. Отсюда следует, что как только начнет течь вода, датчик включит насос и давление начнет увеличиваться.

p, blockquote 21,0,0,0,0 —>

Насос повышения давления для системы водоснабжения Grundfos UPA 15-90 со встроенным датчиком протока воды

Изготовить датчик протока воды своими руками не сложно. Для начала нужно установить камеру, затем нужно вырезать три пластины, монтировать их следует горизонтально, никакого контакта между ними и колбой быть не должно. Для простой конструкции будет достаточно одного поплавка.

p, blockquote 22,0,0,0,0 —>

Штуцер рационально устанавливать на два переходника, клапан должен выдерживать давление не менее 5 Па.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Производители

h2 5,0,0,0,0 —>

ПроизводительХарактеристика
Датчик протока воды для насоса Grundfos UPA 120 (Дания)Предназначен для обеспечения водоснабжения индивидуального дома, квартиры, оснащенной индивидуальной системой водоснабжения. Включение автоматики датчика происходит при устойчивом потоке жидкости в диапазоне 90-120 литров в час.
Основная функция — защита насоса от холостого хода.
Запуск насоса производится при расходе воды 1,5 литра в минуту.
Рабочее напряжение датчика – 220-240 В.
Частота потребляемого тока – 50-60 Гц.
Максимальный потребляемый ток — 8 А.
Потребляемая мощность – до 2,2 кВт.
Диапазон рабочих температур — 5-60 градусов Цельсия.
Степень защиты — IP 65.
Цена — около 1 800 руб.
Датчик протока воды GENYO — LOWARA GENYO 8A (Польша)Используется для управления насосом бытовой системы водоснабжения на основе фактического расхода воды.
Основной особенностью датчика является контроль за давлением в водопроводе в процессе работы.
Запуск насоса производится при расходе воды в 1,5 литра в минуту.
Рабочее напряжение – 220-240 В.
Частота потребляемого тока – 50-60 Гц.
Максимальный потребляемый ток — 8А.
Потребляемая мощность – до 2,4 кВт.
Диапазон рабочих температур — 5-60 градусов Цельсия.
Степень защиты — IP 65.
Цена — около 1 800 руб.
Датчик протока 1.028570 (Италия)Предназначен для установки в газовых двухконтурных котлах торговой марки Immergas.
Совместим с моделями: Mini 24 3 Е, Victrix 26, Major Eolo 24 4E | 28 4E.
Предназначен для установки в газовых котлах торговой марки Иммергаз дымоходных и турбированных версий.
Выполнен в пластмассовом корпусе с резьбовым подключением.
Датчик Холла 1.028570 позволяет получать на выходе из контура горячего водоснабжения воду со стабильной температуры.
Цена — примерно 2 400 руб.

p, blockquote 25,0,0,0,1 —>

Таким образом, датчик протока воды призван обезопасить работу котлов и насосного оборудования.

Какие функции выполняют реле протока воды для насосов?

В данной статье будут рассмотрены устройства, использующиеся для защиты водяных насосов от сухого хода. Вы узнаете их виды, особенности конструкции и принцип работы, а также все существенные преимущества и недостатки.

Электронное реле контроля протока воды с возможностью тонкой настройки

Именно с их помощью удается избежать основных и самых известных проблем, что связаны с поломкой насосного оборудования или его чрезмерно быстрым износом.

1 Общая информация о реле

Как показывает практика, основной причиной выхода большинства водяных насосов из строя является перегрев, который выступает следствием холостой работы агрегата, так называемой работы «на сухую», когда насос включен, но не перекачивает воду.

Это объясняется тем, что устройство любого погружного глубинного насоса требует постоянного охлаждения силового агрегата рабочей средой, а в случае поверхностных устройств – перекачиваемой жидкостью. Причем для глубинного образца этот параметр чрезвычайно важен, так как он по сути состоит из большого количества деталей, что постоянно взаимодействуют друг с другом.

Например, центробежный глубинный насос после включения запускает в работу несколько ступеней рабочих колес, что вращаются одновременно. Запускать их без жидкости – значит просто изнашивать устройство без причины. Аналогичным образом дела обстоят с поверхностными моделями.
к меню ↑

1.1 Зачем использовать реле протока?

Сухой ход погружного насоса возможен в следующих ситуациях:

  • Когда агрегат неправильно подобран – его производительность превышает дебит скважины, и динамический уровень воды скважины опускается ниже глубины его установки;
  • Если откачка выполняется из небольшого иссекаемого источника без стороннего присмотра;
  • Для поверхностных насосов холостая работа возможна вследствие внутреннего засорения рукава, либо его механических повреждений, которые вызывают потерю герметичности шланга, что встречается достаточно часто;
  • Для циркуляционного насоса работа «на сухую» вероятна в момент низкого давления подачи воды в трубопровод, к которому он подключен.

Стандартное реле давления для насосов

Как бы там ни было, осуществлять постоянный контроль, постоянно присутствуя при работе насоса, не всегда представляется возможным, поэтому необходимо позаботится о дополнительных механизмах, которые будут контролировать наличие потока воды, и выполнять включение и выключение насоса, когда это необходимо.

Именно таким устройством является реле протока воды, оно же «датчик протока». Реле протока нет необходимости устанавливать в следующих случаях:

  • Если забор воды выполняется маломощным насосом с высокодебитной скважины;
  • Если вы постоянно присутствуете при работе насоса, и можете собственноручно выключить его, когда уровень воды опустится ниже допустимой нормы.

Во всех же остальных случаях требуется установка реле протока воды, так как оно не только продлевает срок эксплуатации насоса, но и значительно повышает удобство его эксплуатации. Как минимум, автоматизируя его работу в плане защиты от возможных неполадок.
к меню ↑

2 Особенности конструкции и принцип действия

Существует несколько видов реле протока воды и подобным им предохранительных устройств, каждый из которых оборудован разной автоматикой, которая выполняет включение и выключение насоса, реагируя на определенные показатели.

Наиболее распространенные триггеры:

  • Уровень жидкости (реле уровня воды);
  • Уровень давления жидкости на выходном патрубке (прессконтроль);
  • Наличие потока воды (реле протока);
  • Температура рабочей среды (тепловое реле.

Разберем детальнее каждое из этих устройств.
к меню ↑

2.1 Классическое реле

Классический пример реле, что контролирует поток жидкости

Такое устройство состоит из двух основных конструкционных элементов: герконового переключателя и лепестка (клапана), на котором смонтирован магнит. Герконовый переключатель, который выступает контактом, реагирующим на изменение положения магнита, расположен вне потока воды и надежно заизолирован.

На противоположной части конструкции расположен второй магнит, который создает обратную силу, которая необходима для возврата лепестка в исходное положение в момент ослабления потока жидкости.

Когда насос заполняется водой, она воздействует на лепесток, в результате чего он вращается вокруг своей оси. Движение лепестка приближает магнит к герконовому микропереключателю, который приводится в действие возникшим магнитным полем.

Герконовый переключатель соединяет контакты насоса и электрической сети, вследствие чего происходит включение устройства. Как только поступление жидкости прекратилось, лепесток, который больше не получает дополнительного давления, под воздействием силы дополнительного магнита возвращается в начальное положение и контакты размыкаются.

Преимущества лепесткового реле протока:

  • Не уменьшает давление подачи воды;
  • Срабатывает мгновенно;
  • Не задержки между повторными срабатываниями;
  • Использование наиболее точного циркуляционного триггера для включения насоса;
  • Простота и неприхотливость конструкции.

Также существуют реле протока, конструкция клапана которых выполнена без возвратных магнитов, где второй магнит заменяется обычными пружинами. Однако такие реле на практике показывают меньшую стабильность, так как они чрезмерно подвержены влиянию мелких скачков давления потока воды.
к меню ↑

2.2 Прессконтроль

Реле прессконтроля за протоком воды

Прессконтроль дает команду на включение насоса только тогда, когда уровень давления воды в нём повысится до определенного уровня (этот показатель настраиваемый, чаще всего он составляет от 1 до 2 Бар), отключение насоса, вследствие размыкания контактов, происходит в течении 5-10 секунд после полной остановки потока откачиваемой из скважины воды.

Такие устройства могут использоваться как в паре с гидроаккумулятором, выполняя функцию управления насосной станцией, так и устанавливаться непосредственно на выходной патрубок насоса, защищая его от холостого хода.

Прессконтроль в сравнении с обычным реле, реагирующим на изменения уровня потока воды, имеет один существенный недостаток – если оно установлено на насос поверхностного типа, то каждый раз перед включением необходимо собственноручно заполнять агрегат водой. Проблема решается установкой дополнительных обратных клапанов, но это не далеко не панацея.
к меню ↑

2.3 Тепловое реле

Среди всех вышеперечисленных видов предохранительных устройств, именно термореле обладает наиболее сложной конструкцией. Технология его функционирования базируется на термодинамическом принципе, согласно которому сопоставляется тепловое различие температурой потока воды в насосе и температурой, на которую настроены датчики реле.

Когда тепловое реле подключено к насосу, который находится внутри скважины, к нему постоянно подается определенное количество электроэнергии, которая тратится на подогрев датчиков до температуры, на несколько градусов превышающей температуру измеряемой жидкости.

При наличии потока воды происходит охлаждение датчиков, которое фиксируется микропереключателем. Тепловое изменение является сигналом, после которого выполняется соединение контактов насоса и электросети. Как только поступление потока воды из скважины прекращается, микропереключатель разъединяет контакты и насос выключается.

Термореле, что реагирует на изменение температуры

Помимо скважинных агрегатов тепловое реле протока является идеальным вариантом защиты от сухого хода для циркуляционного насоса.

Тепловое реле позволяет не только увеличить срок полезной эксплуатации циркуляционного устройства, но и сэкономить немалое количество электроэнергии, так как тепловое реле автоматически отключает насос, когда нагнетание давления потока воды в тепловой магистрали не требуется.

Когда отопительный прибор выключен, и вода в системе холодная — работа циркуляционного насоса не нужна, и тепловое реле держит контакты замкнутыми. Когда вы включаете котел, по мере достижения водой в трубах заданной температуры, тепловое реле включает циркуляционник, и он начинает нагнетать давление до необходимого уровня.

Стоит заметить, что большинство ведущих производителей циркуляционных насосов самостоятельно устанавливают на свои устройства тепловые реле протока. В основном это характерно для насосов премиум класса. Это объясняется их дороговизной и сложностью конструкции.
к меню ↑

2.4 Реле уровня

Наиболее простым и утилитарным вариантом предохранительного устройства для водяного насоса является реле уровня воды, в обиходе больше известное как поплавковый выключатель.

«Поплавок», который необходимо смонтировать внутри источника на 20-25 сантиметров выше уровня расположения насоса, отслеживает количество воды в источнике, и как только вода опускается ниже поплавкового датчика, выполняется автоматическое отключение насоса.

Само реле подключается к фазе, которая подведена для питания насоса. Настройка поплавкового датчика выполняется изменением длины регулировочного кабеля. Более качественные поплавки можно настраивать дополнительными функциями, но это уже касается дорогих моделей оборудования, что в бытовом применении встречаются довольно редко.

Поплавковый выключатель является проверенным средством защиты для любых колодезных и дренажных устройств, однако реле уровня воды невозможно использовать в глубоких скважинах, так как возникают серьезные трудности с его точной настройкой.

Погружной дренажный насос с поплавковым выключателем

Также поплавки не всегда хорошо работают в стесненных условиях, когда разница между диаметром скважины и насоса равняется всего нескольким десяткам миллиметров. В таком случае его использовать просто нету смысла, так как работа поплавка станет слишком нестабильной.

Используют поплавковые выключатели как на обычных скважинных насосах, так и на дренажных образцах. Причем там они даже более востребованы, ведь в отличие от стандартных скважин, рабочая среда дренажного насоса имеет тенденцию к постоянному уменьшению. Сухой же ход дренажным моделям вредит не меньше, чем скважинным или колодезным насосам.
к меню ↑

2.5 Нюансы монтажа

Лепестковые переключатели монтируются либо на входе в насос, либо на входе в клапан. Их задача зафиксировать первичное попадание жидкости в рабочую камеру, а потому и контакт с ней должен быть обнаружен в первую очередь на самом реле.

Установки контроля давления монтируют только с помощью специалистов, так как они нуждаются в настройке. Устанавливают их так же, как и лепестки, путем подключения на входе к насосному устройству. Однако, в отличие от обычных лепестков, реле давления практически всегда используют в паре с насосными станциями.

Термореле отдельно используют редко, так как вещь это слишком дорогостоящая. Его скорее подключат на стадии сборки самого насоса. Впрочем, хороший мастер наверняка сможет совладать с установкой этого устройства. Сложности установки заключаются в необходимости монтирования нескольких чувствительных термических датчиков, а затем сведения их воедино.

Реле уровня жидкости или поплавки в отдельном монтаже нуждаются редко. Они либо уже присоединены к насосу, либо нуждаются в схематическом подключении с помощью клем. На что уходит очень мало времени. И справиться с этой работой сможет даже ребенок.
к меню ↑

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
