Рейсмусовый станок что это такое?

Как выбрать рейсмусовый станок?

Содержание:

1. 1. Зачем нужна специальная техника?
2. 2. Выбираем рейсмусовый станок

Владельцы загородных домов и просто любители поработать с деревом сталкиваются с одной проблемой – строгание большого количества досок для выравнивания их толщины, подрезания в размер и получения гладкой поверхности. Обработанные заготовки потом идут на укладку пола, изготовление мебели, отделку помещений и прочее. Решить эту проблему помогает покупка рейсмусового мини-станка. Это компактное оборудование с автоматической подачей и ножевым валом, который имеет до 3х ножей из быстрорежущей (для мягкого дерева) или твердосплавной (для древесины твердых пород) стали.

Зачем нужна специальная техника?

Многие задумываются о покупке, но не все решаются на неё. Да, это серьезное приобретение с немалой стоимостью. Казалось бы, данное оборудование можно легко заменить простым и более доступным по цене ручным инструментом – рубанком, фуганком и т.д. Да, действительно можно, но не всегда. Когда речь идет о работе время от времени – смастерить пару полок, табурет или лавку на дачу – ручного инструмента будет достаточно, а когда о строгании кубометров досок на длинный забор или на постройку и отделку дома, это утверждение можно оспорить. Так в чем же преимущества рейсмусового станка перед прочими устройствами того же назначения?

Производительность – можно быстро и без лишних усилий обработать большое количество материала. Там, где электрорубанку потребуется час, рейсмус справится за несколько минут.

Простота и безопасность использования – вероятность получить травму, работая на станке гораздо меньше, чем при применении рубанка.

Высокое качество – получить с помощью прочих устройств заготовку с максимально ровной поверхностью и одинаковой толщиной по всей длине достаточно сложно. Для рейсмуса – это основная и легко выполнимая задача.

Только применяя специальную технику, можно быстро сделать ровный пол, вернуть прежний вид старой вагонке, изготовить несколько досок одинакового размера и прочее. Приобретение станка оправдано его преимуществами, даже несмотря на высокую цену, он окупит себя. Это подтверждают и отзывы счастливых обладателей данного оборудования.

Выбираем рейсмусовый станок

Допустим, жаба была успешно «задушена» и Вы решились на покупку рейсмуса. Какие основные проблемы встают при подборе нужного устройства, и что необходимо учесть, чтобы сделать правильный выбор рейсмусового станка?

Бюджет. Стоимость волнует многих. Как приобрести качественное оборудование, потратив при этом немного денег? Во-первых, стоит отметить, что если Вы обрабатываете более 3-5 кубов материала за сезон, то гнаться за низкой ценой не стоит. Дешевые устройства рассчитаны на небольшие объемы работ, они могут быстро выйти из строя при высоких нагрузках. Здесь потребуется более «выносливый» станок стоимостью от 20 тысяч рублей. Хороший пример – модели Makita 2012 NB, Metabo DH 330 0200033000 и DeWalt DW 733. Они уже зарекомендовали себя при постоянных нагрузках у мастеров.

Если же на повестке дня разовый ремонт загородного дома (сделать облицовку комнат, положить пол) и последующее нечастое применение, то вполне можно и сэкономить. В данном случае верой и правдой отслужит оборудование стоимостью до 17 тысяч рублей — Энкор Корвет-21 10221, Hitachi P13F, Калибр РР-1900/330 или STURM TH14203.

Место. Следующий вопрос – где использовать и хранить рейсмус? Он требует определенного участка под эксплуатацию, но так как речь идет о мини-станках потребуется совсем немного места. Главное, чтобы устройство можно было обойти со всех сторон – это раз, а материал было удобно подавать – это два. Поэтому при выборе обратите внимание на размеры самого рейсмуса и максимальную длину досок, которые будете обрабатывать. Многие пользователи с успехом применяют технику на улице перед частным домом или гаражом. Но следует учесть, что поверхность, на которую устанавливается станок, должна быть ровной, чтобы не возникали сильные вибрации.

Что касается хранения, то размеры рейсмуса не превышают метра по ширине высоте или толщине, поэтому он вполне поместится в кладовой, в сарае или в гараже.

Технические характеристики. Нельзя забывать и о выборе по техническим параметрам, они влияют на возможности оборудования.

• Глубина пропила — показывает, сколько за один проход срезает станок. У рейсмусов значение этой характеристики обычно находится в пределах 1-3 мм.
• Ширина пропила определяет, заготовки какой ширины можно обрабатывать. В нашем интернет-магазине можно выбрать рейсмусовые станки для строгания брусков до 304-330 мм.
• Мощность влияет на производительность. Для частной мастерской достаточно 1500 Вт. Но оборудованием большей мощности (до 1800 Вт) легче обрабатывать древесину твердых пород (граб, бук, ясень, груша, вяз, ель и прочее).
• Частота вращения вала – чем быстрее будут вращаться ножи, тем чище и ровнее поверхность будет после строгания. У нас Вы может купить рейсмусовые мини-станки со скоростью вращения вала от 8000 до 10000 об/мин.
• Вес – оборудование данного вида не только компактно по размерам, но и имеет небольшую массу. То, что представлено в нашем интернет-магазине, весит от 27 до 39 кг.

Итак, как видите, рейсмус – вещь нужная и удобная, а выбрать его не так сложно, как кажется. Определите, для чего он будет использоваться, и сколько Вы готовы потратить на него денег. Потом прикиньте, располагаете ли Вы свободным местом нужного размера, учтите габариты устройства. Далее подберите подходящую по техническим параметрам модель. Все это можно сделать, используя систему выбора по параметрам на нашем сайте или по телефону, через менеджеров. Желаем Вам успехов в работе с новым станком!

Что такое рейсмус – станок или приспособление для разметки

Отправим материал на почту

• Что это такое
• Ручной рейсмус
• Рейсмусовый станок
• Как устроен рейсмусовый станок
• Виды рейсмусовых станков
• Принцип работы
• Особенности работы на рейсмусе
• Чем отличаются рейсмусовый и фуговальный станки
• Заключение

В лексиконе русскоязычного столяра «рейсмус» подразумевает 2 совершенно разных инструмента. Под ручным или разметочным подразумевается приспособление для разметки. Контекст станка распространяется на сложный электромеханизм, использующийся для простругивания досок по толщине.

Что это такое

Ответ на вопрос, что такое рейсмус и для чего он нужен, можно сконфигурировать такими словами: инструмент для нанесения точной разметки линий, отверстий и иных элементов на деревянной поверхности. Такое описание относится к ручному, разметочному приспособлению.

Также существует деревообрабатывающий станок-рейсмус, предназначенный для корректировки толщины и одновременной чистовой обработки. Устройство относится к категории строгальных приспособлений, использующихся для простругивания заготовки по заданному размеру по установленной толщине. Преимущественно таким образом обрабатываются заготовки, предварительно проструганные на фуговальных станках.

Ручной рейсмус

Как уже упоминалось, ручной рейсмус – инструмент, предназначенный для нанесения разметочной линии, параллельно выбранным базовым линиям, либо переносу размера с чертежа на заготовки.

Полезно! В большинстве случаев ручной рейсмус представлен в виде стойки с зажимом, в котором фиксируется чертилка.

Корпус инструмента изготавливается из древесины твёрдых пород и выполнен в виде колодки с отверстием прямоугольной формы. В нём, закрепляется рейка (одна или две), фиксация осуществляется за счёт расклинивания. Например, двухреечный рейсмус применяют при нанесении разметочных линий для шиповых столярных соединений.

При необходимости создания больших объёмов разметки, либо в случае отсутствия необходимости изменения размеров, рейсмус может быть заменён скобой (скобкой).

Полезно! Скоба – разметочное приспособление в виде деревянного бруска с выступом, выполняющим функцию направляющей, в которую забивается нужное количество гвоздей.

Рейсмусовый станок

Из приведённой ранее информации становится ясно зачем ужен рейсмус ручного типа. Предназначается он непосредственно для выполнения разметки. Одноимённый станок используется для чистового строгания по заданным размерам. Проходя через ножи, заготовка получает заданную толщину, идеально ровную и гладкую поверхность. Такое оборудование часто используется в производстве мебельных заготовок из натуральной древесины.

Важно! Кривые пилы рейсмусовый станок не делает. Он строгает только предварительно выровненные поверхности.

Как устроен рейсмусовый станок

Устройство рейсмусового станка построено из следующих узлов и элементов:

• Ножевого вала со спиралевидными режущими элементами, конструкция которых выполнена таким образом, что в результате работы издаётся минимум шума.
• Рабочего стола, изготовленного в виде горизонтальной поверхности, за счёт которой осуществляется регулирование глубины заготовки. Размеры (длина и ширина) могут быть разными и определяются принадлежностью к той или иной модификации.
• Чугунной станины, служащей основанием, на котором располагаются рабочий стол и ножевые валы.
• Ременного или цепного привода, осуществляющего передачу крутящего момента от шестерни электродвигателя к ножам.
• Винтового приспособления, предназначенного для калибровки рейсмуса. За счёт него выполняется установка толщины резки.
• Движущих валиков, облегчающих передвижение заготовки в заданном направлении. Устанавливаются попарно, перед и после режущего вала. Движение осуществляется за счёт вращающего момента электромотора.
• Верхнего узла с передним и задним вальцем. Предназначение механизма заключается в улучшении сцепления с заготовкой. За счет него облегчается контроль за направлением доски, бруса.
• Нижнего узла, осуществляющего подачу заготовки к рабочему столу.
• Прижимного узла, необходимого для создания определённого усилия на заготовку в процессе её обработки.
• Направляющих салазок, служащих для облегчения транспортировки рейсмусового станка.

Виды рейсмусовых станков

Классификация рейсмусовых станков осуществляется по нескольким признакам: количеству режущих кромок и конструктивным особенностям. По первому критерию, различают 3 вида оборудования:

• Односторонние. Преимущественно имеют небольшие габариты, предназначены для бытового использования. Имеют режущий нож только с одной стороны, что позволяет обрабатывать одну сторону заготовки.
• Двухсторонние. Относят к категории профессионального оборудования. Предназначены для обработки верхней и нижней кромки досок, бруса. Комплектуются более мощными электродвигателями, обеспечивают лучшую производственную мощность.
• Многосторонние. Этот тип рейсмусовых станков также относят к профессиональному оборудованию. Комплектация подразумевает 3 и более режущих ножа, предназначенных на придание заготовке определённой формы. Такому оборудование присуща большая мощность силового агрегата и высокая производительность.

Конструктивные особенности рейсмусов делят оборудование на 2 группы. По этому признаку происходит разделение на профессиональные и бытовые типы:

• Мобильная группа. В неё входят портативные бытовые рейсмусы, устройство которых подразумевает свободное перемещение с одного цеха в другой. Имеют небольшую мощность, обусловленную лёгкостью транспортировки.
• Стационарная группа. Профессиональное крупногабаритное оборудование, использующееся в производственных цехах. Отличительная особенность таких рейсмусов заключается в их размерах, отражающихся в сложностях быстрой транспортировки. За счёт большой мощности и (преимущественно) наличия двух и более ножей, имеет высокую производительность.

Полезно! Также классификация рейсмусовых станков может происходить по производителю, мощности электродвигателя, скорости вращения ножевых валов, иным техническим характеристикам.

Принцип работы

Перед тем, как работать на рейсмусовом станке следует ознакомиться не только с устройством агрегата, но и с особенностями его использования. Принцип его работы построен на плоском строгании заготовки. Оператор подаёт её на рабочий стол, откуда, под воздействием самодвижущихся валиков, изделие затягивается к вращающимся ножам, которые и осуществляют резку. Глубина среза и габариты заготовки задаются перед включением станка, на этапе предварительной подготовки.

Важно! Выполнять какие-либо регулировочные и ремонтные работы на включенном рейсмусе запрещается. Предварительно станок должен быть отключён от источника электрического напряжения.

Особенности работы на рейсмусе

Рейсмусовый станок – сложное устройство, работа с которым подразумевает знание определённых правил и строгого соблюдения техники безопасности. Наиболее значимыми из них являются такие:

• Заготовка заходит в рабочую зону станка под определённым прижимным усилием. В этот момент оператор должен быть наиболее внимательным. При затягивании внутрь руки (например, зацепившись за широкий рукав одежды) это может стать причиной травматизма.
• При обработке коротких заготовок, они могут «вылететь» из-под ножей и нанести травму или повредить имущество помещения. Обезопасить протекание процесса можно сделав несущие бруски большей длины и толщины, равной тем, которые нужно отстрогать.
• При одновременном «прогоне» нескольких заготовок, следует подбирать только те, что подходят по высоте. Доска или брус с выступающей кромкой может оказаться вырванной из связки и «выброшена» по принципу, описанному чуть ранее.

Чем отличаются рейсмусовый и фуговальный станки

Фуговально-строгальные станки предназначены для выравнивания неровностей в поверхности доски, бруса. Строгание отлично удаляет следы глубоких раскроев и кривизну, которая была вызвана короблением, проявившимся в результате сушки древесины. После обработки на таких станках, заготовка становится пригодной для последующих работ. Она приобретает идеально ровную, с параллельно расположенными гранями плоскость сторон.

С одной стороны, конструкция фуговально-строгального и рейсмусового станков практически идентична. Они предназначены для срезания (строгания) кромки заготовки с целью выравнивания и создания гладкой поверхности. Однако последний отличается тем, что имеет верхнюю прижимную кромку (или ножи), позволяющие получить линию среза, параллельную противоположной.

Таким образом, исходя из конструктивных особенностей оборудования, сравнительную характеристику станков можно завершить следующим образом. Фуговально-строгальный станок предназначен для строгания, так же он может быть использован для выравнивания отдельных участков. Например, с его помощью легко получить доску с разной толщиной концов.

Рейсмусовый станок обрабатывает только предварительно подготовленные доски или брус. Обстрогать на нём, так как на обычном фуговальном можно, но для этого придётся приподнимать верхний прижимной щит (если это возможно исходя из конструктивных особенностей конкретного станка). Фактически его назначение заключается в обработке параллельно расположенных сторон. Поэтому если доска кривая, то и после обработки она окажется такой же, только с одинаковым расстоянием на всей её длине.

Заключение

Мы разобрались как работает рейсмус, разобрали его устройство, сравнили, чем рейсмусовый станок отличается от фуговального. Оборудование такого плана менее востребовано для бытового использования в сравнении с токарным, фрезерным или сверлильным. Оно больше подходит для людей, занимающихся деревообработкой на профессионально уровне. Поэтому прежде чем его приобретать, рекомендуется ещё раз взвесить все «за» и «против» и только после этого совершать покупку.

Рейсмусовые станки — для чего используются, как выбрать

Сегодня в деревообработке произошли существенные изменения. На замену ручным инструментам — рубанку и фуганку — пришли станки, которые значительно облегчили работу с заготовками для различных деревянных изделий. Принцип работы таких станков, которые называются рейсмусовыми, состоит в чистовой обработке сухих пиломатериалов.

Рейсмусовый станок для деревообработки

Заготовки, будь-то доски, небольшие щиты или бруски подвергаются строганию с одной или двух сторон (в зависимости от модели станка) с получением определенного размера деталей и качества поверхности. При этом соблюдается параллельность противоположных сторон.

Для облегчения работы оператора во многих современных рейсмусовых станках предусмотрена система протягивания заготовки. Если же ее нет, например, в небольших бытовых мини-рейсмусах, то мастер подает и принимает доски вручную.

Работа мастера на бытовом рейсмусе — подача материала

Общая конструкция станка

Конструктивно рейсмусовый станок состоит из горизонтального рабочего стола, по которому подают заготовку, ножевого вала, выполняющего главную функцию — строгание. Ножевых валов может быть два — сверху и снизу — в таком случае станок называется рейсмусовым двухсторонним. Дополнительный вал предусмотрен на рабочем столе.

На двухстороннем станке есть возможность одновременно строгать не только поверхности, но и фаску изделия. Здесь же, на столе, могут находиться фиксирующие заготовку планка или боковые ролики. Кроме вальцового механизма подачи еще существуют каретный и конвейерный.

Конструктивные составляющие рейсмусового станка

Также есть модели, в которых совмещены функции двух станков: рейсмусового и фуговального для более точной и качественной обработки древесных элементов. В таком случае станок называется комбинированным или фуговально-рейсмусовым.

Всю работу обеспечивает двигатель, он вращает вал с находящимися на нем ножами в количестве двух или трех штук. Они снимают слой древесины, а стружка выводится через патрубок, к которому можно подключить технический пылесос.

Менее распространены, но все же существуют, трех- и четырехсторонние рейсмусовые станки — это дорогие профессиональные инструменты.

Бытовые и промышленные рейсмусы

Когда приходится иметь дело с древесиной в домашних условиях и в достаточно большом объеме, есть смысл приобрести бытовой рейсмусовый станок. Он имеет небольшой вес, габариты и стоимость. Мощность его однофазного двигателя находится в пределах 3000 Вт, поэтому расход энергии вполне приемлем. Такие станки справляются с заготовками малой и средней величины, снимая стружку толщиной до 1,5-2 мм за одно протягивание. Вы вполне сможете справиться с работой без напарника, несмотря на ручную подачу заготовок.

Бытовой рейсмусовый станок DeWalt

Выбирая модель рейсмуса, обратите внимание на такой параметр, как ширина строгания, чтобы подобрать станок под свои задачи. Чаще всего это значение находится в диапазоне 300-330 мм. Ножи, которые используются в бытовых моделях, относится к типу HSS.

Важный параметр — частота вращения ножей. Даже для домашней мастерской надо подобрать станок со скоростью вращения не менее 6000 об/мин, чтобы получать высокое качество обработки и чистоту реза.

Промышленные рейсмусовые станки характеризуется мощностью более 3000 Вт и глубиной строгания до 3 мм за каждое протягивание. Кроме того, они обладают увеличенным валом и шириной строгания, обрабатывают заготовки большой толщины.

На таких станках с автоматической подачей заготовок значительно быстрее происходит процесс обработки, поэтому и производительность выше. Профессиональной станок занимает много места в мастерских, имеет высокую цену, но быстро себя окупает.

Промышленный рейсмусовый станок

Мощные станки от известных производителей могут выдавать скорость вращения до 10000 об/мин, обеспечивают качество и высокую точность обработки. Производительные станки с успехом используют на крупных мебельных предприятиях, заготовительных заводах.

В нашей стране хорошо известна продукция швейцарской компании Jet, которая выпускает рейсмусовое оборудование. Обширная линия станков Jet включает в себя множество моделей, которые могут применяться и в частных мастерских и на профессиональных площадках.

Дополнительные функции рейсмусов обеспечивают удобную, быструю и безопасную работу. Например, для использования в домашних условиях подходит станок JET JWP-12. Покупателей привлекает оптимальная цена такого станка, легкость в эксплуатации, высокое качество обработки, а также отличные характеристики: мощность 1,8 Вт, частота вращения 9000 об./мин, наличие системы термозащиты и автоподачи со скоростью 7 м/мин.

Рейсмусовый станок JET JWP-12

Вращением всего одной рукоятки на этом станке можно установить сразу нужную толщину заготовки и глубину реза — все эти значения видны на шкале. Станок также оборудован системами: стружкоудаления, обратной подачи заготовки, защиты от выброса заготовки.

Еще больше полезных функций можно увидеть в рейсмусовых станках JET, предназначенных для промышленных объемов, например, в модели JET JWP-160S. Особенно впечатляет такое новшество, как рифленый вал, работающий на подаче. Эта модель оснащена валом helical, с находящимися на нем 90 режущими пластинами, у которых заточены четыре кромки. При затуплении их просто переворачивают обратной кромкой, что многократно увеличивает ресурс станка.

Строгальный вал Helical

Хочется упомянуть и еще одну удачную модель компании — это станок JET JPM-13 CSX для небольших мастерских. Сравнительно легкая мобильная модель имеет колесики для передвижения. Все процессы работы легко управляются: регулируется глубина строгания с помощью рукоятки передвигающей строгальный вал вниз и вверх, также регулируется рабочий стол и прижимные резиновые валы. Эта модель от компании JET обрабатывает заготовку так качественно, что она не требует шлифования.

Есть и еще производители, выпускающие рейсмусовые станки для деревообработки — это Кировский станкостроительный завод (Россия), OSTERMANN (Китай), GRIGGIO (Италия), DeWalt (Америка), Makita (Япония), «ЗУБР» (Россия) и другие.

Рейсмусовый станок от российской компании ЗУБР

Прежде, чем начать работу на рейсмусовом станке наденьте защитные очки, но в целях безопасности не надевайте перчатки: крутящийся с большой скоростью вал имеет способность наматывать на себя все, что в него попадает. Кроме того, не включайте рейсмус, если на рабочем столе лежит заготовка. В конце работы, после выключения станка, следует сразу же очистить ножи и рабочее место от стружки и пыли.

Надеюсь, что, прочитав мою статью, вы приобрели уверенность в необходимости приобретения рейсмусового станка. Иногда новички в деревообработке считают, что в быту, даже при значительных объемах работ, можно использовать простые ручные инструменты для строгания досок и других элементов. Но мастера, обладающие опытом, отлично знают, что в таком случае альтернативы рейсмусу нет, что получить ровную и точную по размерам заготовку для половых досок, дверей, оконных рам, а также для забора, беседки и других деревянных построек, можно только лишь с помощью рейсмусового станка.

Используя его, вы получите качественно обработанную заготовку нужной толщины, а впоследствии, при сборке объекта, — отсутствие щелей при стыковке деталей. Особенно вы почувствуете необходимость такого агрегата, если задумали своими руками сделать красивую мебель в свой загородный дом. Великолепный результат порадует ваших близких и обеспечит вам статус непревзойденного мастера по дереву!

Рейсмусовый станок – что это такое, устройство, принцип работы, характеристики, для чего нужен?

В каждой столярной мастерской имеется станочный парк. Очень желательно, чтобы в наличии был рейсмусовый станок. Этот агрегат выполняет специфические функции в производстве изделий из дерева. Он может значительно облегчить и ускорить изготовление продукции.

Что такое рейсмусовый станок по дереву?

Древесина на производство поступает в виде распиленных циркулярной пилой досок, брусьев и так далее. Чтобы сделать из сырьевого материала годные к дальнейшему производству заготовки, нужно обработать поверхность более-менее гладко и выдержать размер. Деревообрабатывающий рейсмусовый станок предназначен для придания деревянной доске нужной толщины за одну проходку. Вторая функция – сделать поверхности параллельными. На выходе получается панель с двумя ровными, гладкими сторонами и с заданным размером в поперечнике.

Рейсмусовый станок по дереву – устройство

Агрегат имеет конструкцию, похожую на фуговальный, но с некоторым принципиальным отличием. Устройство рейсмусового станка по дереву состоит из следующих блоков и механизмов:

• массивная станина, на которую крепятся сборочные узлы;
• привод, состоящий из электродвигателя (один или два), звездочек, шкивов, приводных цепей и ремней;
• рабочая поверхность;
• подающие вальцы;
• вал с ножами;
• прижимной пружинный механизм;
• винтовое приспособление для выставления толщины резки;
• система отсоса опилок.

Рейсмусовые станки промышленного производства всегда оснащены массивной станиной из чугуна. Цилиндрический ножевой вал может иметь до четырех съемных лезвий, крепящихся в теле барабана винтами. Рабочий стол гарантированно имеет длину больше 0,1 м по требованиям ТБ. В зависимости от типа бывают подвижные и фиксированные. Вальцы осуществляют движение заготовки в процессе обработки.

Рейсмусовый станок по дереву – принцип работы

Режущие ножи устанавливаются сверху обрабатываемой детали. Агрегат протягивает заготовку подающими валами. Они установлены внизу. Возможен вариант монтажа сверху. Оператор только осуществляет начальную подачу и прием обработанной детали. Рейсмусовый станок по дереву для домашней мастерской имеет алюминиевую раму для снижения веса. Принцип работы тот же, что и у промышленного. Он не делает сторону ровной. Изначально кривая заготовка останется дугообразной формы, только будет откалибрована по высоте.

Рейсмусовый станок по дереву – характеристики

Для использования оборудования в работе необходимо знать его качества. Бытовой рейсмусовый станок по дереву имеет те же характеристики, что и агрегат для крупного производства, кроме позиции разнотолщинности. Показатели имеют различную величину в зависимости от марки. Для промышленных образцов существуют следующие основные значения:

• ширина обрабатываемой поверхности (до 800 мм);
• толщина (10-180 мм) и длина (до 400 мм) материала;
• максимальный снимаемый слой (4 мм);
• разница в толщине нескольких одновременно обрабатываемых деталей (4 мм);
• величина режущего вала в диаметре;
• скорость подачи заготовки;
• количество двигателей.

Для чего нужен рейсмусовый станок по дереву?

Первичной обработкой массива дерева является фугование. Рейсмусовый станок будет задействован во вторую очередь. Сначала строгают доску вращающимся валом с ножами, подавая вручную по поверхности стола. Это делает одну сторону ровной без изгиба и гладкой. Фуговальный станок имеет боковую плоскость, перпендикулярную столу. На ней обрабатывают боковину, образуя угол 90°. Прострогав две стороны, получают один прямой угол. Чтобы выдержать строгую перпендикулярность на остальных углах, необходимо провести на этом станке много дополнительных операций.

Быстрее, лучше и точнее выполнить доводку углов можно на рейсмусе. Он снимет ровно тот слой, который выставляют винтовым приспособлением. Станок откалибрует заготовку параллельно отфугованной стороне. Потом обрабатывают вторую боковину. За два прохода получается три прямых угла. Вот то, что делает рейсмусовый станок по дереву очень полезным в производстве. Завершать обработку рекомендуют прогоном через рейсмус отфугованной стороны для предотвращения коробления.

Чем рейсмусовый станок отличается от фуговального?

Оба станка очень похожи друг на друга. Рейсмусовый станок и фуговальный оба строгают. Однако они различаются по назначению и конструкции. Цель фуговального станка:

• первичная обработка одной стороны куска массива древесины до гладкого на ощупь состояния;
• придание поверхности заготовки ровной плоскости (без искривлений);
• фугование боковины детали с образованием прямого угла.

Конструкция этого станка предусматривает установку вала с ножами на столе. Режущие кромки располагаются снизу от детали. Подача осуществляется по плоскости стола вручную. При работе необходимо использовать специальный упор для проталкивания заготовки. Оператор вынужден с усилием нажимать на деталь до конца прохода, чтобы получить ровную поверхность.

Рейсмус предназначен для:

• калибрования толщины детали по заданной величине;
• обеспечения параллельности противоположных сторон.

Барабан с ножами располагается сверху от доски дерева. Такой способ обработки требует значительного усилия для подачи заготовки. Вручную ее уже не удастся пропихнуть, поэтому на станке предусмотрены верхние или нижние подающие вальцы. Движение детали в рабочей зоне происходит в автоматическом режиме. Это делает работу на рейсмусовом станке более безопасной и облегчает труд оператора. Недостатком станка можно считать то, что он не дает ровной плоскости.

Виды рейсмусовых станков

Существует много конструкций, предусмотренных для использования в различных условиях эксплуатации в зависимости от потребностей и объемов производства. По мощности различают:

• промышленный стационарный;
• мобильный для крупного производства;
• средней мощности для столярных мастерских;
• мини рейсмусовый станок по дереву.

По числу обрабатываемых поверхностей:

• односторонние;
• двухсторонние;
• многосторонние.

Станки с одной (верхней) плоскостью обработки применяются в быту и на небольших производствах. В класс профессионального оборудования входят агрегаты с двух- и многосторонним одновременным строганием плоскостей. Двухсторонние аналоги имеют два ножевых вала. Они работают сразу по двум противоположным сторонам за один проход. Многосторонние удобны тем, что могут создавать конфигурацию заготовки любой формы. К недостаткам относят сложность в обслуживании и ремонте. Однако рейсмусовый станок по дереву такого типа на крупных производствах полностью окупает все затраты.

Как выбрать рейсмусовый станок по дереву?

Зависит от условий эксплуатации и целей производства. Чтобы ответить на вопрос как выбрать рейсмусовый станок, нужно знать:

• мощность электродвигателя;
• функциональные особенности (сколько сторон обрабатывает);
• основные параметры обработки.

Узнав предварительные характеристики, можно рассмотреть конструкцию станка более детально:

1. Цифровому дисплею отдается предпочтение.
2. Подающие ролики из полимера не следят на древесине.
3. Какого типа устройство ножевого механизма.
4. Наличие удобных ручек облегчает переноску.
5. Располагает ли рейсмусовый станок для дома системой удаления опилок.

Ножи рейсмусовых станков

Бывают разной формы исполнения в зависимости от конструкции вала. Он бывает с прямолинейным размещением ножей и с винтовым расположением. Вал второго типа врезается в древесину плавно, без удара. Позволяет добиться повышенного качества обработки, снижения шума при работе. Недостаток – сложность установки множества режущих элементов.

Ножи для рейсмусовых станков подразделяются на:

• плоские прямые с угловой заточкой;
• толстые двухслойные;
• тонкие серповидные для винтовых валов.

Рейсмусовый станок по дереву – рейтинг

Выбор делался по основным характеристикам и по отзывам владельцев, размещенных на нескольких профильных сайтах. Рейтинг рейсмусовых станков:

1. Metabo DH 330. Двухсторонний станок на выходе дает зеркальные поверхности.
2. Спец СРМ-2000. При остальных качественных характеристиках обладает малым весом, что удобно при работе вне помещений.
3. Интерскол РС 330-1500. Имеются двусторонние ножи, которые можно менять местами и обходиться длительный срок работы без заточки.
4. Кратон WMT 318. Обеспечивает надежную эксплуатацию без значительного ремонта при ежедневной работе до пяти лет.

Рейсмусовый станок по дереву своими руками

Агрегат вполне реально сделать в домашних условиях. План, как собрать рейсмусовый станок своими руками:

1. Выбрать кинематическую схему.
2. Разработать чертежи деталей и узлов (или найти в интернете готовые).
3. Сварить жесткую металлическую раму.
4. Смонтировать подающие вальцы.
5. Узел с режущим валом оборудуют регулировочным винтом.
6. Стол можно сделать из дубовой плиты и закрепить болтами к станине.
7. Установить привод, подсоединив клиноременную и цепную передачи.
8. Для системы отвода опилок можно использовать пылесос.
9. Первый запуск производят на холостом ходу.

Как пользоваться рейсмусовым станком?

Правильная эксплуатация оборудования позволит получать отличные изделия долгое время. Рейсмусовый станок для дерева требует выполнения определенного порядка действий:

1. Перед работой осмотреть внешний вид на предмет отсутствия видимых неисправностей.
2. Убедиться в подключении вытяжки.
3. Подать напряжение. Все лампочки, индикаторы и экран дисплея (если имеется) должны светиться.
4. Дать поработать на холостом ходу.
5. Регулировочным винтом выставить нужную толщину.
6. Надеть защитные очки, включить станок, подать заготовку на вальцы.
7. Принять выходящую деталь.

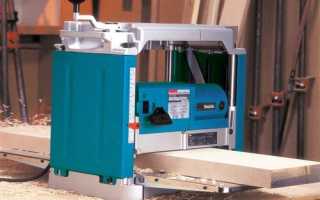

Устройство и виды рейсмусового станка по дереву

Рейсмусовые станки часто используются в строительной сфере для обработки деталей из древесины разных пород. Станки предназначены для придания заготовкам нужного размера и формы. С их помощью получают доски или брус определённой толщины и ширины.

Конструктивные особенности устройства станка позволяют обрабатывать детали или получать готовые изделия с требующимися параметрами с миллиметровой точностью. С помощью рейсмуса можно строгать заготовки в одной плоскости, регулируя толщину доски. Подвергающаяся обработке заготовка направляется посредством специального механизма, упрощающего работу станка.

• Конструкция рейсмусового станка
  • Функционирование
• Виды оборудования
• Типы рейсмусовых станков
  • Строгальное оборудование
  • Рейсмусы для домашних целей
  • Производственные устройства
  • Критерии выбора

Конструкция рейсмусового станка

Конструкция рейсмуса состоит из двигателя с прикреплённым к нему ножевым валом, также есть прилегающая рабочая поверхность и специальные вальцы.

Рейсмусовые станки применяются для обработки деревянных элементов и изготовления изделий в промышленном масштабе. Некоторые разновидности такого оборудования могут быть использованы и в бытовых целях.

Разные станки имеют определённые конструктивные особенности, отличаются мощностью функционирующего оборудования и спецификой выполняемых работ. Максимальная скорость валового вращения также может отличаться у разных моделей рейсмусов. Габариты станка, глубина производимого с его помощью пропила, ширина разреза также отличается у станков разного вида и размера в зависимости от их функциональных возможностей.

Эквивалент стоимости станков того или другого типа также отличается между собой: более мощные модели, имеющие самый широкий спектр решаемых задач и способов обработки деталей, как и более габаритные станки, стоят намного дороже, чем небольшие более дешёвые по цене бюджетные механизмы для обработки дерева.

Функционирование

Обычно обработка материалов с использованием рейсмуса подразумевает проведение строгания деревянных заготовок и деталей, имеющих длину слегка большего размера чем длина установленного между вальцами расстояния.

Рейсмус работает с использованием способа плоского строгания, подвергающегося обработке материала. При этом обработка деревянной заготовки осуществляется за счёт работы таких элементов:

1. Ножевой вал. Входящий в конструкцию рейсмуса ножевой вал осуществляет основную функцию при обработке заготовки.
2. Вальцы. Подача деталей на поверхность рабочего стола производится под действием установленных вальцов.

На рабочей поверхности деталь фиксируется при помощи специального механизма, что обеспечивает наиболее точную её обработку. После этого деталь подвергается строганию с помощью воздействующих на неё сверху ножевых лезвий.

Так происходит калибровка нужного размера деталей, что позволяет выполнить их абсолютно идентично по размеру, придать им такую же форму. Если у рейсмуса присутствует механизм автоматической подачи, то может быть настроена скорость, необходимая для протягивания деталей.

При использовании во время обработки специальных накладных деталей с помощью такого станка можно подвергать строганию материалы, имеющие расположенные противоположным образом грани непараллельного вида. При этом необходимо установить детали, задав им определённый угол наклона.

Выполнение работ по обработке деталей с использованием такого оборудования обеспечивает возможность получить наивысочайшее качество. Кроме того, обрабатывая пиломатериалы на рейсмусовом агрегате, можно выполнять работу наиболее точным образом, независимо от общего количества используемых деталей.

Рейсмусы являются весьма экономичной в отношении его обслуживания деревообрабатывающей техникой, которая отличается высоким уровнем производительности.

Используемый механизм работы позволяет осуществлять обработку пиломатериалов шириной до одного метра и чуть больше. При этом наибольшая глубина производимого пропила обычно равняется 145—155 мм и даже больше в зависимости от используемой модели.

Виды оборудования

Есть различные рейсмусы:

• Односторонние (бытовые) станки. Их отличают небольшие размеры, и их часто используют при выполнении работ в домашней мастерской. Как ясно из названия, строгание с помощью такого оборудования производится только с одной стороны пиломатериала. При этом обработке подвергается преимущественно верхняя сторона детали.
• Двухсторонние. Станки такого типа имеют более сложную, по сравнению с односторонними рейсмусами, конструкцию и используются преимущественно на производстве. Они считаются профессиональным оборудованием. С их помощью осуществляется обработка как верхней, так и нижней части заготовки. Станки обладают довольно большой мощностью. Их также отличает и высокая скорость производимой обработки.
• Трёхсторонние, четырёхсторонние и многосторонние рейсмусы — это станки, используемые в промышленном производстве. С их помощью можно обрабатывать детали с любых сторон, придавая им определённую структуру и форму. Промышленные рейсмусы имеют большие размеры, за ними сложнее ухаживать, они требуют более тщательного ремонта. Но, кроме имеющихся сложностей, производственные рейсмусы имеют очевидное преимущество: их производительность максимальна.

По видам конструкции рейсмусы можно классифицировать на такие устройства:

1. Мобильные. Они имеют небольшой вес и размер. Такие компактные устройства можно использовать для строгания небольших заготовок.
2. Стационарные устройства. Их отличают внушительные размеры и большой вес. Крупногабаритные рейсмусы используются для обработки крупных деталей.

В независимости от составляющих частей и функционального предназначения, все станки оснащены специальным устройством, обеспечивающим автоматическую подачу заготовки. Оно состоит из системы роликов, с помощью которых пиломатериалы прижимаются к специальному валу. Ролики постепенно продвигают заготовку, пока она не достигнет рабочей поверхности рейсмуса.

Мощность используемого оборудования колеблется в пределах от 1,6 до 8 кВт. При строгании ширина может достигать 39 см, а глубина составляет примерно 3 мм.

Станки различаются по скорости вращения вала, количеству ножей в своём составе, количеству потребляемой энергии и иными существенными особенностями, которые обязательно нужно учитывать при приобретении рейсмусового оборудования.

Типы рейсмусовых станков

При разных способах обработки рейсмусы подразделяются на несколько типов.

1. Фуговальный станок. Функция фугования осуществляется посредством фрезеровки. Так обрабатывается базовая поверхность деталей. При фуговании ножевой вал располагается под столом.
2. Фуговальные станки для обработки древесины могут быть односторонними и использоваться для домашних нужд. В основном при работе используют двусторонние станки, которые применяются для работы как и в домашней мастерской, так и для решения профессиональных задач при обработке древесины.
3. Типовой рейсмус станок функционирует по принципу работы фуганок. При этом способе ножевой вал осуществляет возвратно-поступательные движения. Таким образом, он снимает поверхностный слой заданной толщины при обработке деревянных деталей. Работа осуществляется за очень короткий промежуток времени.

От обычного фугования работа рейсмуса отличается тем, что в результате использования такого деревообрабатывающего устройства можно подвергать обработке заготовки нужного размера и в любых количествах. Текстура используемых пиломатериалов при этом будет получаться наиболее гладкой, без каких-либо повреждений поверхностей.

Строгальное оборудование

Рейсмусы подобного типа используются при изготовлении деревянных изделий и пиломатериалов, требующих наибольшей точности, лишённых при этом малейших внешних повреждений и дефектов.

Строгально-рейсмусовые станки способны обеспечить создание наиболее ровной поверхности заготовок. Уменьшение толщины при такой обработке происходит при использовании продольного способа строгания. Таким образом, деталям придаётся нужная форма и требуемые размеры.

Обрабатывая пиломатериалы строгально-рейсмусовым станком также можно устранить возможные дефекты деревянных заготовок (сучки, задоринки, разнообразные неровности и так далее). Возвратно-поступательные движения при работе станка производятся за счёт вращения ножевого вала или перемещения обрабатываемой детали, крепко удерживаемой при помощи вальцов.

Строгально-рейсмусовые станки производятся как отечественными, так и импортными фирмами. Благодаря широкому ассортименту продукции, есть возможность выбрать модель такого станка для использования в различных целях: в быту, как оборудование для домашней мастерской. Можно приобрести более мощные агрегаты для оснащения цеха по обработке древесины и использовать их в производстве.

Рейсмусы для домашних целей

Станки, используемые для бытовых целей, отличаются следующими характеристиками:

• Минимальными размерами конструкции. Благодаря этому качеству их можно разместить в помещениях не очень большого размера.
• Небольшим весом оборудования. Такие рейсмусы легко перемещать и устанавливать собственными силами.
• Средней или малой мощностью двигателя. Их можно использовать для обработки небольших деталей, требующих глубины пропила не более 1,5 мм.
• Бюджетной ценой. Рейсмусы, использующиеся в домашней мастерской, стоят значительно дешевле крупногабаритных станков, применяемых на производстве.

Используемые в домашних нуждах рейсмусы, оснащены ручной системой подачи деталей. Они не используются для максимально глубокого прорезывания поверхности изделия. Так как такие станки требуют определённых физических затрат, их не используют для выполнения трудозатратных работ или при работе с большим количеством пиломатериалов.

Производственные устройства

Рейсмусы, используемые в промышленных целях, требует организации специального места для их установки. Подача пиломатериала в них происходит автоматически. Функционируют они за счёт электропитания от сети.

Промышленные рейсмусы обладают большой мощностью, поэтому для правильной и долгосрочной работы они дооборудованы необходимой встроенной системой охлаждения.

Они характеризуются наличием следующих функций:

• максимальной мощности;
• высокой скорости строгания;
• возможности производить глубокие пропилы деталей и заготовок.

Ножи у таких станков могут располагаться с обеих сторон или находиться сверху. А также станок имеет в своей конструкции вращающийся барабан и двойную стойку.

Производственные рейсмусы снабжены специальным устройством, с помощью которого осуществляется управление его работой, благодаря чему имеется возможность устанавливать требуемую глубину пропила.

Критерии выбора

Сегодня рынок подобных станков заполнен оборудованием различного вида. Можно приобрести строгально-рейсмусовые или фуговально-рейсмусовые станки как российского производства, так и изготовленные в Японии или Китае.

А также широко представлены модели, произведённые в некоторых европейских странах. Планируя покупку рейсмуса для различных целей, обязательно обращайте внимание на такие факторы:

1. Качество его изготовления и функциональные особенности станка.
2. Цель, в соответствии с которой покупается станок. Если требуется обработка деталей для дома, не нужно приобретать дорогостоящие модели. Вполне можно использовать компактные бюджетные варианты.

Перед покупкой станка можно почитать отзывы об этом оборудовании и принять решение о приобретении нужной модели.
