Пуансон и матрица что это?

Матрица и пуансон

Изготовление металлических деталей и бетонных изделий осуществляется на специализированном высокотехнологичном оборудовании.

Без формообразующей оснастки изготовить некоторые детали очень трудно, поэтому прессы, штампы и другое оборудование оснащается матрицами и пуансонами.

Качество выпускаемых изделий напрямую зависит от точности изготовления матриц и пуансонов. Они должны иметь точные геометрические размеры и нормальный внешний вид.

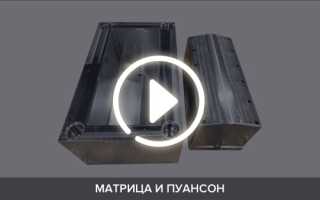

Что такое матрица и пуансон?

Матрица — это короб, который образует форму будущего изделия. Изготавливают из металла. Стенки конструкции строго параллельны друг другу, крышки нет. Различают простые (только для одного вида изделий) и сложные или комбинированные (для двух и более) матрицы. Второй вид применяют редко, чаще всего, это специальные формы, изготавливаемые на заказ. Простые матрицы широко применяются в строительной сфере на производстве блоков и кирпичей с пустотами.

Пуансон — специальная конструкция, который совпадает с профилем матрицы. Это замыкающий элемент, при помощи которого образуется изделие сверху. Пуансон выполняет функцию пресса (иное название — пресс-штемпель или шплинтон), штампа или маркировщика. Система либо выдавливает деталь, либо наносит маркировку (обычную или в зеркальном виде), либо штампует детали. Основная сфера применения — металлообработка, например, прессование металлов, производство строительных изделий (газобетонные блоки с фигурными пустотами, шлакоблоки) и многое другое.

По конструкции пуансоны могут быть:

1. Пробивными;
2. Прошивными;
3. Просечными;
4. Вырубными.

Из каких материалов изготавливают пуансоны и матрицы?

На производстве пуансон используется как пресс, который продавливает заготовку через матрицу. Система работает под высоким давлением, а при горячих процессах — подвергается тепловому воздействию. В соответствии с основным назначением детали пресса изготавливают из следующих материалов:

1. Для холодных процессов — из высокопрочных сталей повышенной прокаливаемости (со степенью закалки в пределах 54-65 HRC), а также из инструментальной стали марки 6ХВ2С. Материалы должны обладать высокой прочностью, износоустойчивостью, коррозионной стойкостью. Легированные стали для данного вида конструкций не подходят, так как после длительного воздействия высоких температур сталь становится хрупкой. Предельной твердостью обладают стальные матрицы на глубине не менее половины ее высоты и на расстоянии не менее 5 мм. по всей рабочей линии, а пуансоны — по всей высоте
2. Для горячих процессов — из износоустойчивых сталей с высокой прочностью при температурах деформирования. Это обеспечивает максимальную стойкость штампа;
3. Применяются также современные полимерные материалы — полиуретан. Это эластичный, износостойкий и прочный материал, обладает повышенной твердостью — до 98 ед. по шкале Шора.

На нашем производстве матрицы и пуансоны применяются:

Лазерная резка металла

Гибка металла

Штамповка металла

Пробивка металла

Особенности пуансонов и матриц

Оснастка промышленных станков отличается практичностью, многофункциональностью и простотой в обслуживании. Для нормальной работы станка требуется регулярная очистка поверхностей от остатков бетонной смеси и металла. Для этого применяют различные механические способы с использованием скребков, шпателей, щеток-сметок. Перед остановом вибропресса или станка его промывают под напором воды и просушивают.

Матрицы и пуансоны — это быстроизнашивающиеся детали, поэтому расходные части подлежат замене. В зависимости от сферы использования матрицы и пуансоны служат 4-6 лет. Составные части вибропрессов или штампов выпускают различных конфигураций и назначений. Это определяется формой, типом и размерами выпускаемых металлических деталей или бетонных изделий.

Оснастка вибропрессовальных и штамповочных станков должна иметь ровную поверхность без зазоров, заусениц, рванин и трещин. Цилиндрические пуансоны подвергают черновому и чистовому шлифованию, а также полировке и заточке. Фасонные пуансоны изготавливают оттиском, при этом деталь проходит закалку (процесс протекает при температуре 780 градусов в течение 8 минут) и финальную обработку. Оснастка со сложным контуром производится при помощи строгальных или фрезерных станков. На этом же оборудовании изготавливают матрицы, с учетом соответствующих размеров. Качественно изготовленные прессовальные формы обеспечивают чистую линию среза, с максимально точностью, при минимальном износе самого штампа.

Важную роль играет зазор между матрицей и пуансоном:

1. При малом зазоре будет образовываться рванина и слоистость поверхности среза;
2. При большом — происходит втягивание тонкого материала в станок с последующим разрывом. Изделие будет иметь заусенцы и затянутые края. Если материал имеет достаточную толщину, то готовая деталь будет иметь закругленные кромки;
3. Допускается выпуск удовлетворительного качества деталей при острых режущих краях штампа и при зазоре до 30% от толщины.

Зазор зависит от рода и толщины материала (от 0,5 до 12 мм.) и колеблется в пределах 4-16% толщины исходника.

Только при грамотно настроенном зазоре между пуансоном и матрицей, а также остроты их кромок будет обеспечиваться качество выпускаемых деталей согласно заданным параметрам технического проекта.

Пуансон и матрица

Пуансон и матрица

Пуансон и матрица — технологическая формообразующая оснастка промышленных станков, которая меняет параметры металла, бетона и иных материалов: размеры, конфигурацию поверхности.

Закажите пуансоны, матрицы! Высылайте чертежи на [email protected] Цех +7 912 291 59 18. Высокое качество, выгодная цена!

Комплекты пуансон-матрица – главные рабочие узлы в производстве и обработке металлических изделий. С помощью пуансонов осуществляется маркировка, штамповка, прессовка, просечка, вырубка металлических заготовок, литье деталей, гибка листового металла. Эти комплекты используются и при изготовлении строительных материалов (блоков шлаковых, газобетонных с фигурными полостями плит перекрытий и т.д.). А еще , кирпичей, плитки облицовочной, тротуарной.

Матрица представляет собой основу (короб), в которую вкладывается заготовка. Матрица задает параметры будущей детали, выступает ответным узлом пуансона, профили совпадают.

Пуансон – инструмент, действующий в роли замыкающего элемента системы. Он образует форму изделия сверху, работает в качестве пресса, маркировщика, либо штампа.

Материалы для пуансона и матрицы

В ходе производства оснастка претерпевает следующие воздействия:

1. Повышенное давление;
2. Высокотемпературный фон (при горячих процессах);
3. Холодные температуры (во внештатных случаях принудительного охлаждения);
4. Резкие перепады температурной среды;
5. Контакт с жидкостной средой.

С учетом перечисленных факторов матрица и пуансон для штампа должны быть изготовлены из материала с следующими качествами:

• повышенная прочность;
• стойкость перед износом;
• устойчивость перед коррозией.

Кроме того, при нагревании материал не должен сильно менять размеры – это чревато порчей изготавливаемых деталей. Учитывается и то, что некоторые материалы при повышенном температурном фоне изменяют свойства. Так, легированная сталь под воздействием жара приобретает хрупкость, поэтому пуансоны из нее для горячих процессов не используют.

Рекомендованные металлы для пуансонов и матриц

Для холодных процессов:

• сталь повышенной прочности, прокаливаемости (степень закалки — до твердости 55-65 HRC);
• сталь инструментальная, марка 6ХВ2С.Твердость пуансона должна иметь указанные значения по всей его высоте, твердость матрицы — на расстоянии 5 мм по рабочей линии, на глубине половины высоты.

Для горячих процессов:

• высокопрочные износостойкие стали, стойкие к температурам деформирования. Материал пуансона прочнее материала производимого изделия, основа же не только из металлов, но и из резины, полиуретана (твердость 98 ед. по Шору). Иногда для основы могут быть использованы легко разрушаемые материалы (глина, гипс): например, если требуется отлить детали со сквозными проемами.

Типы и виды пуансонов и матриц

Типы пуансонов различаются конструкцией, которая продиктована технологическим назначением:

• пробивные, просечные;
• вырубные;
• прошивочные;
• формовочные;
• гибочные.

Каждый тип инструмента предназначен для выполнения операций, в каталоге находятся фото пуансонов всех видов.

Пробивной пуансон: выполняет пробивку, просечку отверстий в листовом материале, отделяет часть материала, образуя внутренний замкнутый контур. Может быть использован для перфорации листового материала. Часто оборудован отлипателем для сброса высеченной детали.

Вырубной пуансон (шплинтон): отделяет заготовки внешний замкнутый контур детали. Пуансон вырубного штампа в зависимости конфигурации может вырубать металл под углами с 1 градуса, в 1-2 этапа. Пуансон вырубной и матрица чаще используются для работы с материалом толщиной до 1,5 мм.

Прошивочный пуансон для пресса: создает в заготовке отверстия (сквозные/глухие) путем вытеснения металла. Может быть сплошным/пустотелым, создавая отверстия малых, либо больших (500-800 мм) диаметров соответственно.

Формовочный пуансон: создает из металлического листа объемное рельефное изделие замкнутого контура, часто за один этап.

Гибочный пуансон: сгибает металл по заданной линии, вдавливаясь в заготовку на требуемую глубину, тем самым формируя гиб.

Деталь пуансон может иметь разную форму: простую геометрическую (цилиндр, шестигранник, квадрат, прямоугольник), либо фасонную (сложную), которая применяется для создания деталей со сложным контуром.

По типу своей конструкции матрица может быть

• Цельная матрица: для работы с деталями простого наружного контура.
• Сложная матрица: для обработки сложно контурных изделий.
• Сборная матрица: изготавливается на высокоточном станковом оборудовании с применением минимума ручных работ. Чтобы начать работу, достаточно лишь быстро, без затруднений запрессовать ее элементы в обойму.
• Составная матрица: состоит из нескольких идентичных модулей. Применяется в пресс-формах с несколькими гнездами.Разъемные основы применяются, если будущее изделие имеет сложную геометрию. Чаще всего используют простые модули.

В зависимости от характеристик производимого изделия, пуансон и матрица могут применяться как взаимодополняющие части комплекта, либо по отдельности. Так, основа может быть использована без пуансона, если требуется изготовить деталь с плоской подошвой. При производстве строительных материалов в некоторых случаях его применение также не требуется: например, при формовании стандартного кирпича, когда качество поверхности не имеет важности. Если штампуется листовой материал, работы могут быть проведены без модуля основы — под заготовку помещают лишь ровное основание.

Особенности матриц и пуансонов

Чтобы выпускаемые изделия имели надлежащее высокое качество, геометрические размеры модулей оснастки должны быть чрезвычайно точными, соответствовать друг другу, их поверхность абсолютно гладкой, линия среза – ровная, точная, а пресс должен быть точно отцентрован. Для обеспечения этих показателей инструмент подвергается двойному шлифованию (черновому, чистовому), полировке, заточке. Модули фасонного типа производят путем технологического оттиска, а сложно контурные изготавливают на фрезерных, строгальных станочных агрегатах. Затем оснастка проходит закалку под высокими (около 780°) температурами.

В случаях, если конфигурация пуансона сложнее матрицы, в первую очередь изготавливают его, а затем по его оттиску создают основу. Особый контроль ведется за соблюдением величины зазора между узлами. Просвет соблюдают посредством независимой обработки, либо взаимной подгонки.

При достойном качестве комплекта он прослужит долго, даст точную линию среза, а изготовленные на нем детали не потребуют дополнительной обработки.

Пуансон и матрица в штампе выгодны своей многофункциональностью, универсальностью, практичностью. Во время работы такая оснастка легко и без дополнительных усилий монтируется/демонтируется, наносимые на нее покрытия равномерно осаждаются по всей поверхности, доступна функция планетарного вращения.

Сервисное обслуживание оснастки не затруднительно: требуется систематически очищать поверхность от металлических, бетонных и прочих остатков (с помощью скребков, щеток), промывать напором водной струи с последующей просушкой.

Изношенные комплекты не восстанавливаются, а своевременно заменяются на новые, поскольку их поверхность истирается, их размеры теряют нужную величину, точность.
Инструмент, изготовленный из материала, подобранного под конкретную задачу, функционирует без потери качества до нескольких лет (4-6 максимально). Поэтому приобретение оснастки с большим запасом прочности и сроком службы рациональнее, чем частая замена менее прочных комплектов.

Принцип работы матрицы

В матрицу, либо в пространство между ней и пуансоном помещают заготовку, либо заливают исходную смесь. Пуансон непосредственно, либо передавая усилие через пресс-шайбу, давит на материал, прижимая его к матрице, либо продавливая его сквозь нее. Если материал сыпучий, дополнительно может быть применено воздействие вибрацией с целью увеличения плотности.

Роль зазора между матрицей и пуансоном

Величина зазора между пуансоном и матрицей определяет чистоту, ровность среза, и зависит от:

• вида выполняемой операции;
• типа, толщины исходного материала.

Рекомендованный просвет — 4-16% толщины обрабатываемого материала. Допустима штамповка с помощью пуансона с зазором в 30%, если его кромки достаточно остры. Однако при этом изготовленные детали будут иметь лишь удовлетворительное качество. Во время работы у режущих кромок пуансона и матрицы образуются поверхности сдвига. Они должны совпадать между собой и формировать общую поверхность скалывания. Это происходит, только если зазор между элементами оснастки оптимален.

Причины чрезвычайной важности величины просвета:

1. Преуменьшенный зазор провоцирует расслоения, разрывы на поверхности среза. Это происходит из-за несовпадения скалывающих трещин, формирующих перемычку, впоследствии трансформирующуюся в заусенец.
2. Преувеличенный зазор сопровождается изгибом материала и приводит к округлению кромок детали, если заготовка толстая. Разрыву тонкой заготовки, растянутости и зазубренности ее граней.

Неправильно подобранный зазор приводит к отрицательным последствиям:

• низкое качество краев обработанной детали, отверстий;
• деформация материала;
• медленный съем листа;
• усиленное истирание поверхности инструмента, влекущее сокращение период службы;
• затраты дополнительных усилий;
• упрочнение возникших заусенец деформацией;
• аномальное повышение температуры.

Правильно подобранный зазор обеспечивает:

• чистоту, гладкость кромок детали, отверстий;
• отсутствие деформаций материала;
• легкий съем листа;
• период службы инструмента (2-3 года).

Определить правильность зазора можно по следующим признакам.

1. Слишком малый просвет дает на высечке излом под малым углом к малому гладкому участку.
2. Большой просвет формирует на высечке грубый излом под большим углом к малому гладкому участку.
3. Оптимальный зазор обеспечивает одинаковый угол верхнего и нижнего изломов, равномерность между собой.

Использование пуансонов и матриц при производстве, обработке материалов чрезвычайно ускоряет изготовление однотипных деталей, удешевляет штучное производство. Комплекты изготовлены не только для промышленных предприятий, но и для использования в бытовых масштабах.

Пуансон и матрица

Для того чтобы изготовить изделия из металла сегодня применяется специализированное оборудование. Без использования соответствующей оснастки изготовить некоторые детали, с учетом максимальной точности их размеров, практически невозможно. Именно поэтому штампы, прессы, а также другие приспособления оснащаются пуансонами и матрицами.

Как известно, без соблюдения идеальной точности размеров изделия, ни о каком высоком качестве продукции даже не может идти и речи. Это же касается и внешнего вида детали, что во многих случаях также очень важно.

Что такое матрица и пуансон

Матрица – это специальный металлический короб, придающий форму для будущей детали или изделия. В ней полностью отсутствует крышка, а стенки строго параллельны.

Сегодня можно использовать матрицы, предназначенные только для какого-то определенного вида изделия (простые), а также для большего количества типов продукции (комбинированные). К последним прибегают гораздо реже, чем матрицам простого типа, которые широко применяются в строительной и других сферах. С их помощью изготавливается различная продукция, среди которой пустотелые кирпичи, блоки и т д.

Пуансон (другое название пресс-штемпель) представляет собой особую конструкцию, которая полностью совпадает с профилем матрицы. Иными словами, он образует будущее изделие с верхней стороны, выполняя функцию пресса, маркировщика или штампа. С помощью такой системы можно выполнять выдавливание детали, нанесение маркировки (в зеркальном или обычном виде), либо штамповку. Чаще всего пуансоны используются в сфере обработки металла (например, для прессования, гибки листового металла), изготовления различных строительных материалов (шлакоблоков, газобетонных блоков различных типов) и других.

Виды и типы (по материалу, конструкции, применению, назначению)

В зависимости от типа конструкции и назначения, пуансоны бывают:

• прошивными;
• пробивными;
• вырубными;
• просечными

С помощью пуансона заготовка продавливается через матрицу. Весь рабочий процесс проходит в условиях высокого давления, а при горячей обработке – еще и температурного воздействия. Исходя из этих, а также других особенностей, используются определенные материалы, которые обеспечивают высокую точность изделий, а также отсутствие деформации самой системы. Все это позволяет работать длительное время без необходимости замены.

Они изготавливаются из следующих материалов:

• Высокопрочные стали с высоким уровнем износоустойчивости. Чаще всего применяются при горячих процессах работ, что обеспечивает максимальный уровень стойкости штампа.
• Стали высоких прочностей. В основном, используются при холодных рабочих процессах. Все материалы, которые используются для изготовления пуансонов данного типа, в обязательной степени должны обладать максимальным уровнем износоустойчивости, прочности, а также антикоррозийными свойствами. В данном случае легированные стали не подойдут, поскольку они не отвечают всем требованиям, и после регулярных температурных воздействий становятся чрезмерно хрупкими для таких работ.
• Полиуретан – это высококачественный современный полимерный материал, который отличается повышенной износостойкостью, прочностью, а также эластичностью и твердостью.

Особенности

Любые станки промышленного назначения отличаются не только простотой в работе и обслуживании, но также практичностью и долговечностью. Однако для того, чтобы пуансоны и матрицы служили максимально длительные сроки, необходимо постоянно следить за оборудованием, особенно, касаемо очистки рабочего пространства и оборудования после работы.

Что касается рабочей поверхности пресса или станка, их необходимо регулярно чистить и обслуживать. Таким образом будет гарантирована длительная бесперебойная работа.

Однако не следует забывать, что даже при самом лучшем отношении к станкам вам все ровно придется часто менять различные расходные части матриц и пуансонов, поскольку они относятся к категории быстроизнашивающихся. В среднем срок эксплуатации пуансона и матрицы от 4 до 6 лет (зависит непосредственно от условий использования и специфики работ).

Что касается размеров и форм составных частей матриц и пуансонов, они могут существенно отличаться, в зависимости от особенностей запланированных работ. Если более конкретно, их конфигурация будет зависеть от размеров, типа, а также формы бетонного или металлического изделия, которое планируется изготавливать с помощью данного оборудования.

Для качественного результата с максимальной точностью необходимо постоянно следить за рабочей поверхностью штамповочных станков и прессов. Нужно, чтобы она была ровной без трещин, заусенцев, пробоин, выступов, зазоров и других деформаций. Все это самым прямым образом будет влиять на конечное качество и размер будущего изделия.

С этой целью пуансоны цилиндрического типа часто подвергают шлифовке (черновой и чистовой), а также заточке и полировке. Пуансоны фасонного назначения производятся путем оттиска с обязательным процессом закалки (на протяжении 8 минут деталь находится под воздействием температуры 780 градусов) и финишной обработки. Все это обеспечивает идеальную четкость оттисков и гладкость поверхности.

При работе с деталями с широким контуром обычно используются фрезерные или строгальные станки. С их же помощью также изготавливаются матрицы, учитывая особенности и точные размеры изделий. Прессовальные формы, которые изготовлены с соблюдением норм производства, обеспечивают максимально точную линию среза, притом, что сам штамп в процессе эксплуатации изнашивается в минимальной степени.

С помощью матриц и пуансонов можно производить однотипные детали в больших объемах без необходимости проверки каждой из них на предмет соответствия размеров. При этом каждое отдельно взятое отверстие имеет конкретные параметры, согласно которым производится вытеснение, вырезание и другие манипуляции. После этого деталь совершенно не обязательно подвергать дополнительным обработкам. Иными словами, весь процесс изготовления продукции требует всего 1-2 действия, позволяя существенно сэкономить время.

Зазор между матрицей и пуансоном

Контроль зазора между матрицей и пуансоном — это очень важный момент, от которой напрямую зависит конечный результат.

• Если зазор слишком мал, поверхность среза будет слоиться и рваться, с заусенцами и неровностями.
• При слишком большом зазоре тонкий материал будет втягиваться с последующим его разрывом. В таких условиях изделие получит затянутые края, а также заусенцы. При повышенной толщине материала, в готовом изделии могут наблюдаться слегка закругленные кромки.
• Согласно соответствующим правилам и нормам, разрешается производство деталей при зазоре 30% максимум от толщины, а также острых режущих краях.

Сам по себе зазор всегда непосредственно зависит от толщины и особенностей материала. Он может колебаться в пределах от 0,5 мм до 12 миллиметров, а также от 4 до 16% от толщины заготовки.

Вы сможете обеспечить действительно идеальную точность конечной продукции только в случае, если зазор между матрицей и пуансоном будет правильно определен и настроен. Здесь также важнейшую роль играет уровень остроты кромок. Если все настроено правильно, в соответствии с нормами, изготавливаемая деталь получает размеры, точно соответствующие техническому проекту.
