Поплавковый выключатель для тяжелых условий эксплуатации

5 лучших поплавковых датчиков

В подборку попали бюджетные модели для частных систем водоснабжения и усиленные блоки для работы в наиболее сложных условиях и агрессивных средах.

Лучшие поплавковые датчики-выключатели

Основным назначением этих устройств является защита насосного оборудования от «сухого» хода. Поплавковый выключатель также может исполнять роль аварийного датчика уровня и будет полезен для предотвращения переливов.

Выключатель WWQ подойдет для использования в колодце или скважине во дворе частного дома.

Причины для покупки:

• степень защиты — IP68;
• простое подключение;
• прочные материалы;
• низкая цена.

Одной из особенностей модели стала увеличенная длина кабеля, что позволяет контролировать уровень воды на значительной глубине. Усиленная изоляция гарантирует безопасность эксплуатации и долговечность устройства.

Максимальная температура среды составляет 35°С, ток потребления — 16 ампер. Выключатель не боится частых перепадов напряжения, поэтому отличается стабильностью работы.

Такой поплавок подойдет для эксплуатации в условиях производства. Его можно установить на станции очистки сточных вод или на нефтеперерабатывающем заводе.

Причины для покупки:

• длинный кабель;
• простое подключение;
• высокий класс защиты;
• стабильная работа;
• термостойкость.

Эта модель имеет взрывобезопасное исполнение. Датчик изготовлен в соответствии с международными стандартами и не боится эксплуатации в нестабильных средах или условиях повышенных температур. Класс защиты соответствует IP68.

Общий вес комплекта — 2,28 килограмма. Длина кабеля составляет 20 метров, что гарантирует удобство подключения поплавкового выключателя к удаленным системам. Укрепленное место стыка дополнительно повышает надежность датчика.

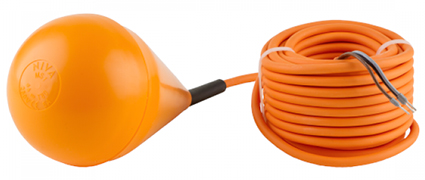

Wilo MS предназначен для установки в резервуар или скважину. Может использоваться с насосами для отвода грунтовых, сточных, фекальных вод, а также при перекачивании рабочих жидкостей любой степени загрязненности.

Причины для покупки:

• прочные материалы;
• усиленная изоляция;
• термостойкость;
• длинный кабель;
• срабатывает даже в наклонном положении.

Корпус модели изготовлен из плотного полипропилена, что обеспечивает ему устойчивость к резким ударам, химическому и термическому воздействию. Максимальная допустимая температура жидкости составляет 80°С. Материал не боится эксплуатации в масле, бензине, спирте и иных агрессивных средах, что расширяет возможности использования прибора.

Длина кабеля — 10 метров. Изоляция выполнена из ПВХ, не теряет форму при растяжении и не изнашивается, благодаря чему сохраняет качество в течение длительного времени.

Такой датчик может использоваться в системах частного водоснабжения и работать с бытовыми насосами.

Причины для покупки:

• высокая прочность;
• плотная изоляция;
• простая установка.

Модель обладает прочным пластиковым корпусом и отвечает повышенному классу защиты, что обеспечивает ее надежность и долговечность. Возможность работы в воде с температурой до 60 градусов расширяет сферу использования устройства.

Длина кабеля составляет 3 метра. Выключатель поставляется вместе с грузиком, благодаря которому можно быстро настроить момент срабатывания контактной группы и начать эксплуатацию.

Такую недорогую модель стоит приобрести для контроля уровня жидкости в бассейне, септике или неглубоком колодце. Надежный выбор для частного дома или дачи.

Причины для покупки:

• низкая цена;
• простое подключение;
• плотная изоляция;
• крепкий корпус.

В комплектацию вместе с моделью входит грузик, что позволяет быстро начать использование выключателя. Высокий класс защиты гарантирует стабильность работы и надежность датчика.

Максимальная допустимая температура среды составляет 60°С, номинальный ток — 10 ампер. Прочный корпус устойчив к повреждениям и износу. Усиленная изоляция кабеля обеспечивает дополнительную безопасность.

Как выбрать поплавковый датчик

Для начала следует обратить внимание на длину кабеля — от нее зависит возможность использования устройства в глубоких емкостях или скважинах. Как правило, для эксплуатации в домашних условиях достаточно длины около 5 метров. Но в любом случае советуем приобрести модель с определенным запасом.

Максимальное значение связующего тока определяется параметрами работы оборудования, с которым будет соединен датчик. Для насосов, вентиляторов или компрессоров можно купить устройство, соответствующее значению 8 ампер.

Важным критерием считается диапазон рабочих температур, который влияет на допустимые условия эксплуатации выключателя. На производстве может потребоваться устойчивость к температуре до 80 градусов. В частном доме хватит модели с диапазоном от 0 до 60°С.

Обязательным требованием к устройствам подобного типа является герметичность. Кабель должен быть изготовлен из плотных материалов и отвечать повышенному классу защиты.

При возможности проверьте надежность изоляции в точке входа в коробку. Также не следует покупать датчик с видимыми дефектами корпуса.

Поплавок для насоса – назначение, устройство, как работает

Поплавковый выключатель для электронасосов это элемент общей системы насосной станции и регулирует уровень воды в ёмкости. Также, это важнейшая защита от сухого хода насоса с поплавком, позволят увеличить эксплуатационный срок устройства. Выключатели помогают уменьшить засорение из-за попадания песка в систему. Поплавок для насоса выполняет несколько необходимых функций, а в некоторых насосных станциях их используют сразу несколько.

Описание поплавкового выключателя

Погружные и дренажные насосы работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

• контроль за работой главной помпы;
• контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
• датчик уровня;
• датчик перелива.

Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

• плавающий корпус из пластика;
• электрический переключатель;
• рычаг для контактов переключателя;
• стальной шарик;
• три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.

Поплавок изменяет своё положение, потому что внутри находится воздух. Соответственно, когда он под водой, то стремиться всплыть. Когда же воды остаётся мало, он опускается. Для регулировки используют специальный груз.

В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.

Характеристики поплавкового выключателя для контроля за уровнем воды:

• степень защиты от проникновения IP – 68;
• напряжение сети 220 вольт плюс-минус 10 процентов;
• диапазон рабочей температуры от 0 до +60°C;
• 8 ампер – максимально коммутируемый ток для реактивной нагрузки;
• 10 ампер – активная нагрузка.

Как работает автоматический поплавковый переключатель? (видео)

Подключение и ремонт поплавка для насоса

Подсоединение поплавкого выключателя в системы, где используются погружные насосы для откачки воды, ничем не отличается от подключения к дренажным, канализационным системам. Подключение к насосу производится следующим путём:

• грузило цепляется на провод и опытным путём регулируется длина от грузила до устройства;
• кабель следует надёжно зафиксировать, чтобы избежать его задевания за трубы и другие устройства внутри ёмкости;
• если устройство двухфазное то следует использовать два (или больше) агрегата – один на закачивание воды в ёмкость, другой для выкачивания. В колодцах и самовосполняющихся резервуарах можно установить один двухфазный;
• подключение проводков к насосу.

При подключении к насосу используются влагозащитные клеммы. Проводки и места подключения на насосе обозначены, сложности могут возникнуть лишь с подключением двухфазного поплавка к трёхфазному насосу. Два важных пункта выбора устройств:

1. Одинаковое потребление тока в амперах у насоса и поплавка (или даже чуть меньше у последнего).
2. Одинаковое количество фаз подключения.

Следует учитывать и мощность насоса.

Установленный в системе аппарат может быть подсоединён к поплавку двумя путями:

• если его мощность менее 1,2 киловатт, то подключение идёт напрямую через сетевой провод;
• если же мощность выше 1,2 киловатт, в таком случае соединение происходит через электромагнитное реле или другое коммутирующее звено.

Многие неисправности вызываются загрязнением. Отремонтировать поплавок от погружного насоса в случае засорения несложно. Для этого достаточно пропустить через него струю чистой воды. Если после разборки и прочистки поплавка его функции не восстановились, а повреждения не заметны, то рекомендуется заменить механизм другим, поскольку сложная починка чаще обходится в ту же стоимость.

Поплавковый выключатель своими руками

Чтобы сделать поплавок для насоса своими руками потребуется:

• 2 корпуса;
• металлический шарик;
• два магнита;
• контактные пластины.

Контактные пластины изготавливаются из меди, луженой жести, латуни и другого электропроводящего материала. Располагаться они должны по бокам корпуса внутри, таким образом, чтобы шарик, попадая между ними, замыкал контакт. Для пружинистости полоски металла можно отбить молотком, положив на напильник.

Магниты подбираются из расчёта, чтобы они не могли поднять шарик, но держали его под углом в 60-70 градусов, даже находясь с обратной стороны корпуса устройства. Сам же корпус можно изготовить из пластика, текстолита, любого не проводящего электричество материала.

К контактам припаиваются провода с сечением жилы не больше 2 мм. Их изолируют и эту структуру помещают в общий поплавковый корпус из пластика или подобного материала. Самое главное – тщательно заизолировать внутренний корпус, чтобы не было короткого замыкания. Внутрь полости поплавка заливается монтажная пена, и внешний корпус также изолируется.

По торцам главного корпуса устанавливаются петли. В зависимости от того к какой петле подсоединять шнур – со стороны контактов или обратной, – насос является наполняющим или же осушающим.

Дренажные насосы с поплавковым выключателем

Дренажный насос с поплавковым выключателем в первую очередь приспособлен откачивать дождевую либо сточную воду из соответствующих ёмкостей. Перекачка производится с помощью двух подсоединённых труб – выталкивающей и всасывающей. Самое важное, что стоит смотреть при выборе агрегата – это изоляция провода и герметичность пластиковой коробки. При покупке в комплекте поставляется оборудование для снятия механического напряжения с проводов устройства.

Дренажный насос с наличием встроенного поплавка бывает двух видов, как и сами поплавки, – тяжёлым и лёгким, в зависимости от предназначения. Лёгкие применяют для питьевой или же поливочной воды. А дренажные насосы со встроенным тяжёлым поплавковыми выключателями используются для систем очистки стоков и засорённой, грязной воды. Самые известные производители: Джилекс, Gardena, Grunsfos, Makita, Pedrollo, AL-KO, Karcher, Вихрь, HERZ.

• производительность от 6000 до 33000 литров воды в час;
• высота подачи от 5 до 27 метров;
• потребляемая мощность от 200 до 2000 ватт;
• вес от 3 до 14 килограмм;
• погружение до 27 метров;
• длина кабеля 10 метров.

Ремонт дренажного насоса можно выполнить своими руками, если обнаружены следующие неисправности:

• заклинил поплавок – освободить физически;
• закрепить амортизатор, если крепление ослабло (нужно снять крышку и затянуть гайки);
• крыльчатку заклинило – при избавлении крыльчатки от механических включений не следует её стягивать;
• проблемы с амортизатором – чаще всего его просто можно заменить самому;
• перетёрся и оборвался кабель – в таком случае необходимо методом пальпации обнаружить повреждённый участок кабеля внутри изоляции и надёжно скрепить его изоляционным материалом.

Не стоит пробовать выполнить ремонт дренажного насоса самостоятельно в случае следующих поломок:

• сгорела обмотка из-за короткого замыкания;
• оборвался шток;
• сломался клапан.

Если оборудование относительно дешёвое, при указанных выше поломках дешевле и проще купить новый, так как ремонт может обойтись примерно в ту же стоимость.

Лучшие поплавковые выключатели на 2021 год

Чтобы работа электрических насосов не сопровождалась большим количеством ошибок, необходимо устанавливать датчик уровня воды. Прибор способен контролировать работу, а также предотвращать функционирование в «сухом ходе». Выбору этого изделия, важно уделять немало времени, потому что от качества исполнения зависит долговечность и надежность продукта. Поэтому редакция сайта «ЯНашла» подготовила для Вас рейтинг лучших поплавковых выключателей на 2021 год.

Назначение

Практически каждый насос оборудуется специальными устройствами, которые отслеживают правильность работы и предотвращают возникновение неисправностей. Одним из популярных и эффективных средств контроля служит поплавковый выключатель. Главная особенность изделия заключается в его функциональности и практичности. Оно может работать не как исполнительный элемент, но и как датчик уровня воды, при этом размещается в любой емкости.

В одной таре может находиться до 3-4 поплавковых выключателей, при этом они будут решать определенные задачи:

• Следить за корректной работой главного насоса;
• Отключать оборудование в аварийной ситуации;
• Способствовать работе вспомогательного насоса;
• Полностью заменить некоторые датчики, для экономии пространства.

При помощи такого продукта, насос всегда будет защищен от «сухого хода», что предотвратит быстрый износ и поломку. Кроме того, если человек наполняет большой резервуар, выключатель способен следить за уровнем воды и предотвратить перелив. Оборудование продается в двух вариантах: тяжелые и легкие. Первый рекомендуется устанавливать в дренажных или дождевых стоках, а второй подойдет для стандартной работы с чистой водой. Длина кабель у всех разная, минимальное значение – 2 метра.

Конструктивные особенности прибора

Изделие размещается в пластиковом корпусе, который защищен от проникновения воды. Внутри имеется рычаг и электрический переключатель. Некоторые конструкции комплектуются стальным шариком. Главная задача этого элемента – следить и менять позицию при изменении положения самого устройства. Последний элемент – кабель, который состоит из трех проводов, где один является общим (черный цвет), а остальные подключаются к контактам.

Когда устройство размещается в нижней части емкости или резервуара, замыкание осуществляется посредством черного и синего провода. Если прибор располагается в верхней точке, то контакты замкнутся коричневым и черным. Важно помнить, что все проводы должны обладать качественной изоляцией, никаких трещин не допускается.

Необходимо следить, чтобы у подводящего кабеля были высокие влагозащитные свойства, часто это указывается в техническом паспорте устройства. Плотная герметизация достигается при помощи механического уплотнителя. Также продукт оснащается специальным элементом, который предотвращает возникновение механического напряжения. Чтобы избавиться от протечек, производители добавляют полимерную смолу, датчик от этого не становится дороже, но его безопасность в разы увеличивается.

Кабели, изготовленные из термопластичной резины, способны переносить химическое и температурное воздействие. Например, устройства будет исправно функционировать, даже в случаях, когда взаимодействует с:

• Спиртом;
• Бензином;
• Органической кислотой;
• Фекалиями.

Благодаря тому, что изделие не обладает порами, никакие элементы не мешают работоспособности. Песок или бумага не остаются на поверхности, что положительно влияет на плавучесть устройства.

К главным характеристикам поплавкового выключателя относят следующие параметры:

• Предельное значение тока;
• Номинальное напряжение сети;
• Активная нагрузка, к ним относят пускатели, тэны, лампочки и т.п. устройства;
• Реактивная нагрузка. Здесь учитывается работа насоса и компрессора;
• Минимальное и максимальное значение температур;
• Класс защиты.

Достоинства оборудования

Одним из основных достоинств этого прибора является возможность функционирования, как стандартный датчик определения уровня воды. Эту функцию продукт исполняет вне зависимости от главного назначения. Благодаря такому решению, человеку легче использовать электрический насос, кроме того, изделие упрощает контроль некоторых систем водоснабжения.

Вторая особенность устройства – возможность функционирования в составе главного оборудования при конструировании канализационных систем. Благодаря простой конструкции и высокой эффективности, изделие получило высокий спрос в областях, где необходимо постоянно следить за уровнем жидкости. Это не только предотвращает работу электронасоса всухую, но также препятствует повышению уровня воды.

Что важно знать об установке?

В зависимости от назначений способ монтажа может быть разным. Однако перед установкой прибора, следует знать, что не допускается эксплуатация только в том случае, когда номинальное значение тока в разы выше максимального. Параметр указывается на коробке и в тех. паспорте устройства. Самый простой способ размещения выключателя – поместить его в резервуар. Для этого необходимо оснастить его специальным грузиком и убедиться, что конструкция рассчитана на такое использование.

Грузило необходимо зафиксировать на кабеле, часто этот элемент присутствует в комплекте, поэтому искать подручные материалы необязательно. После фиксации, следует произвести расчет свободного хода, рекомендуется выполнять это практическим способом, так показания будут точнее. Как только, пользователь закончил расчеты, необходимо установить кабель с внешней стороны емкости. Последний пункт – подключение к насосному оборудованию.

Существует еще один способ, который часто используется в домашнем хозяйстве – использование подводящего кабеля. Этот вариант легкий и не требует проводить никаких расчетов, единственное, что следует помнить – внутри резервуара не должно находиться других датчиков или элементов, за которые оборудование может зацепиться.

В некоторых случаях необходимо устанавливать несколько поплавковых выключателей. Каждый прибор фиксируется на специальной штанге, выполненной из пластика и установленной внутри емкости. Поплавки должны не только устанавливаться, но и быть правильно настроены, а также хорошо размещены на конструкции. От этого зависит точность работы. Провода, которые идут от корпуса выключателя, фиксируются при помощи обычных хомутов. Количество датчиков напрямую зависит от числа установленных насосов.

Как работает выключатель?

Несмотря на понятную конструкцию, приборы могут отличаться по способу функционирования:

• Устройство для систем водоснабжения. Это наиболее простой и частый способ эксплуатации продукта. Принцип работы простой, когда изделие находится на поверхности, насос начинает качать воду из емкости. Датчик автоматически отправляют электрический сигнал в водооткачивающее оборудование. Станция отключается в том случае, когда выключатель достигает дна.
• Принцип работы в канализационной системе. Включение фекального электрического насоса происходит, когда главный регулирующий прибор поднимается на поверхность. Вспомогательное оборудование начинает функционировать, когда датчик погружается на дно. Важно знать, что один такой поплавок способен работать с двумя насосными приборами сразу. При этом на качество это никак не влияет, работоспособность сохраняется на уровне. Кроме того, схема с двумя насосами обладает высокой эффективностью, потому что отсутствует проблема с доставкой жидкости.

Правильная эксплуатация и обслуживание

Соблюдение основных рекомендаций по применению обеспечивают длительный срок службы каждого прибора. Выключатель не нуждается в техническом обслуживании только в случае, когда размещен в водопроводных системах. А вот, когда изделие функционирует в канализации, то его необходимо осматривать и чистить, хотя бы раз в месяц. Для этого используется сильная струя воды, которая мгновенно удалит образовавшиеся загрязнения. Это важное мероприятие, так как предотвращает залипание поплавка. Если устройство сломалось, целесообразней купить новое или заменить в сервисном центре. Проводить ремонт самостоятельно без специального оборудования запрещается. Потому что нарушается герметичность корпуса.

Устройство исправно работает при температурах 0…60 градусов. Существуют некоторые производители, которые выпускают конструкцию, способную выдерживать до 70 о , что позволяет расширить область применения выключателей.

Длина кабеля играет важную роль, так как от него зависит, где будет применяться продукт. Если человек покупает 2-метровое исполнение, то его рекомендуется эксплуатировать только в небольших резервуарах. Для колодцев и некоторых накопительных емкостей, следует приобретать изделия с длиной провода от 5-6 метров.

Рейтинг лучших бюджетных поплавков

Качественный вариант, который предназначен для автоматического контроля уровня воды в различных емкостях. Также модель поможет следить за корректной работой насосного прибора и отключать его в случае отсутствия жидкости. Конструкция практически ничем не отличается от стандартных вариантов. Максимальный ток – 16 А. Класс защиты – IP68. Примерный срок службы при правильной эксплуатации составляет 10 лет.

Продается по цене: 440 рублей.

• Удобство;
• Не занимает много места;
• Эффективность;
• Долговечность;
• Не скапливается грязь.

• Длина провода – 2 метра.

Универсальное устройство, которое можно устанавливать для любых целей. Прибор обладает прочным пластиковым корпусом и длинным кабелем. Максимальная нагрузка составляет 4 кВт, при этом номинальный ток равняется 4 А. Герметичность находится на высшем уровне, поэтому ни частицы пыли, ни вода не проникнут внутрь изделия, что обеспечивает высокую долговечность и безотказную работу.

Средняя цена – 440 рублей.

• Низкая стоимость;
• Долговечность;
• Прочный корпус;
• Простой монтаж.

Отличная модель, которая следит за уровнем жидкости и позволяет своевременно отключить насосное оборудование. Масса конструкции составляет 100 грамм, при этом длина кабеля – 3 метра, что подойдет для небольших резервуаров. Изготавливается из прочного пластика, который выдерживает небольшие механические нагрузки.

Внешняя часть полностью гладкая, что исключает возможность скапливание твердых элементов. Грузики идут в комплекте и устанавливаются стандартным способом: при помощи специального фиксатора. Габариты устройства позволяют поместить его в любую емкость. Изоляция выполнена качественно, никаких трещин не выявлено.

Продается по цене: 580 рублей.

• Прочность;
• Длина кабеля – 3 метра;
• Гладкая поверхность;
• Легко моется;
• Отличная изоляция.

Рейтинг выключателей среднего ценного сегмента

Качественный продукт немецкого производителя, который способен функционировать на протяжении десятка лет, при этом, не требуя сложного технического обслуживания. Поставляется в пластиковом корпусе, который хорошо загерметизирован и не пропускает воду и пыль.

Максимальная рабочая температура составляет 60 градусов. Благодаря качественному материалу продукт можно использовать, даже при перекачке бензина, внешний слой при этом не разрушается.

Средняя цена – 1 900 рублей.

• Прочный корпус;
• Долговечность;
• Простое использование;
• Эффективность;
• Угол переключения – 95 о .

Хороший товар итальянского производства, который отличается высоким сроком службы и безотказностью. Главное преимущество прибора — возможность контроля небольшого уровня воды (от 20 до 50 мм). Такое встречается не в каждом исполнении, что делает изделие уникальным.

Корпус гладкий и не имеет никаких неровностей, что позволяет его использовать в любой системе. Внешняя часть изготавливается из ударопрочного пластика, что также является хорошим решением. Рабочий ток – 10 А.

Продается по цене: 1 900 рублей.

• Эффективность;
• Долговечность;
• Внешний вид;
• Прочностные показатели;
• Способен следить за небольшим уровнем воды;
• Широкая область применения.

Поплавковый выключатель 5м в Москве

Поплавок-переключатель Belamos PW5, длина 5 м

Поплавковый выключатель TSY-5 шнур 2 метра энергия

Поплавковый выключатель MS 1

Поплавковый выключатель WILO MS 1

Поплавковый выключатель WILO WA 95

Поплавковый выключатель металлический 45мм

Unipump Поплавковый выключатель PVC 5MT 5 метра ITALTECNICA

Поплавковый выключатель ДЖИЛЕКС 9008

Выключатель поплавковый GIFAS-F кабель 5м Grundfos 00ID7805

Миниатюрный поплавковый выключатель измерения уровня 15 мм PDP-02, до 220v

Поплавковый выключатель для заполнения Reifa E / 5m без штеккера Grundfos

Миниатюрный поплавковый выключатель PDP-01, до 220v (ПДУ-В601-70а)

Комплект поплавковых выключателей LS002A, 4 попл.выкл.,10м

Поплавковый выключатель датчик уровня жидкости из нержавеющей стали

Поплавковый выключатель TSY-2 шнур 3 метра энергия

Поплавковый клапан Quickstop Advance 1″ фирмы MAC3. СДЕЛАНО В ИТАЛИИ.

Выключатель поплавковый универсальный Джилекс

Поплавковый выключатель TSY-3 шнур 5 метра Энергия

Поплавковый выключатель TSY-3 шнур 5 метра энергия

Поплавковый выключатель UNIPUMP 5м,ITALTECNICA

Выключатель поплавковый 3 м KITLINE 11000

Поплавковый выключатель Grundfos для баков VB

Выключатель поплавковый DAB 5 метров 159260030

Уровнемер поплавковый 1,5 м

Поплавковый выключатель Italtecnica PVC 5MT для насоса

ITALTECNICA Поплавковый выключатель с кабелем TECNOPLASTIC TAURUS 20 м

Aquario 6760 Поплавковый Выключатель Af5/6 (5А, Каб. 6М)

Датчик уровня воды поплавковый (минипереключатель) для блоков управления OSF Multi-Euromatik, с держателем и кабелем 5 м

Поплавковый выключатель фирмы MAC3 серии Key с кабелем 3 м. ИТАЛИЯ. Цвет синий/желтый с противовесом.

Поплавковый выключатель TSY-4 шнур 2 метра энергия

Угловой нержавеющий поплавковый выключатель PDS-04, до 220в, гайка М10, нерж. AISI 304

Поплавковые выключатели с контролем уровня воды

Для полива приусадебных участков или организации водопровода на даче в основном используются аккумулирующие резервуары, наполнение которых нуждается в посильной автоматизации. Это упрощает использование систем полива и водоснабжения и избавляет от необходимости визуального контроля заполнения и опорожнения гидроаккумулятора. Если учитывать, что ёмкость, как правило, находится достаточно высоко, приглядывать за состоянием жидкости в баке очень неудобно. С этой задачей отлично справятся специальные датчики контроля заполнения ёмкости.

Типы изделий контроля уровня заполнения

Приборы контроля уровня жидкости подразделяются на два основных вида: контактные и бесконтактные.

Бесконтактные датчики: описание

Используются преимущественно в промышленных процессах и делятся на ультразвуковые устройства, ёмкостные, электродные, работающие по гидростатическому принципу и так далее. Такие устройства применяются не только в воде, но и в других средах, в том числе и агрессивных. В схему входит, помимо самого датчика, погружаемого или устанавливаемого на стенки ёмкости, контроллер управления, который устанавливается в отдельном блоке управления вне резервуара. Такие системы являются сложными и дорогими, а, следовательно, нерентабельными для использования в бытовых условиях.

Для контроля уровня наполнения бака водой, необходимой для полива или водопровода, целесообразнее применять устройства боле простые и дешёвые.

Характеристика контактных приборов

Самые распространённым в этом виде приборов контроля заполнения резервуаров являются контактные датчики поплавкового типа, собранные на основе герконов. Устройства просты, надёжны и дёшевы. Разделяются по месту расположения в ёмкости с жидкостью:

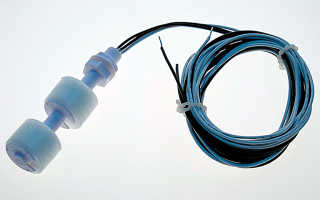

1. Вертикальное расположение. Шток с поплавком и магнитом двигается вдоль вертикальной трубки, на которой расположены герконы включения и отключения насоса.
2. Горизонтальное размещение. Устанавливается в верхней или нижней части стенки ёмкости. По мере наполнения резервуара поплавок с закреплённым на нём магнитом поднимается на поперечной штанге к геркону, который коммутирует отключения питания насоса.

Поплавковые датчики контроля наполнения с различными конструктивными особенностями можно приобрести в магазинах. Выбор зависит от конкретного места установки прибора и условий эксплуатации.

Рекомендации по правильному выбору

Подбор датчика контроля заполнения ёмкости зависит от большого количества факторов:

• Состав жидкости. Важно знать количество посторонних примесей в воде. Примеси могут менять плотность и электропроводность жидкости, что приведёт к неточности показаний обычного датчика.
• Ёмкость и материал изготовления резервуара.
• Функциональное предназначение сосуда для генерации жидкости.
• Вид контроля. Важно отслеживать максимальный и минимальный уровень заполнения ёмкости.
• Возможность подключения прибора в автоматизированную систему общего управления типа «Умный дом».
• Коммутационные характеристики прибора.

Существует ещё множество критериев для подбора этого датчика. Но для бытового использования они, скорее всего, не пригодятся. Параметры отбора можно существенно сократить, остановившись на следующих параметрах:

1. Ёмкость резервуара.
2. Способ срабатывания.
3. Схема управления.

Существенное уменьшение критериев отбора позволяет подобрать датчик в магазине по достаточно невысокой цене. А также делает возможным изготовить прибор своими руками без потерь в качестве срабатывания и безопасности использования.

Самостоятельное изготовление датчика

Предположим, стоит задача автоматизировать использование насоса типа «Малыш» для обеспечения водой дачи или загородного дома. Как правило, вода нагнетается в аккумулирующий резервуар, и нужно обеспечить своевременное, автоматическое отключение насоса при достаточном заполнении ёмкости. Для этого нет необходимости устанавливать сложные и дорогие датчики. Изготовление устройства на основе геркона, которое отлично выполнит поставленную задачу, можно осуществить своими руками. Назовём это устройство: электрический поплавковый клапан уровня воды в баке на базе герконового выключателя.

Герконовый выключатель

Геркон — это выключатель, который является главной исполняющей деталью в устройстве герконового датчика уровня воды для управления насосом. Он выглядит как маленькая герметичная стеклянная ёмкость с вакуумом внутри или инертным газом. Внутри находится замкнутая или разомкнутая контактная группа, проще говоря, два замкнутых или разомкнутых контакта из ферромагнитного материала с золотым или серебряным верхним покрытием. При попадании в магнитное поле контакты детали намагничиваются и отталкиваются друг от друга, размыкая цепь, в которую они включена, останавливая её работу, или, наоборот, замыкаются и включают цепь. Герконы разделяются на два вида:

• Геркон с нормально замкнутыми контактами.
• Геркон с нормально разомкнутыми контактами.

Среда внутри стеклянной колбы препятствует окислению контактов и образованию искр при замыкании.

Устройство датчика на основе геркона

Для изготовления устройства понадобится магнитный катушечный пускатель на 220 вольт и пара герконов, один из которых замкнут в нормальном состоянии, а второй — разомкнут. И также понадобится поплавок для бака с водой, который изготавливается из пенопласта, шток, трубки и трех проводов небольшого сечения и толщины.

Схема работы устройства проста и, главное, безопасна. Принцип работы следующий:

• В процессе набора жидкости поплавок с магнитом, достигнув геркона максимального уровня, находящегося в замкнутом состоянии, размыкается под действием магнитного поля, коммутируя силовую, пускающую катушку на отключение, которая выключает насос.
• По мере убывания воды из резервуара поплавок опускается и при достижении нижнего геркона, срабатывающего на замыкание под воздействием магнитного поля, пускающая катушка коммутируется на запуск насоса.
• Датчик, изготовленный по такому принципу, способен работать много лет без нареканий в отличие от электронных систем управления контролем заполнения ёмкостей. Изготовить поплавковый датчик уровня воды своими руками несложно, и это не требует особых специальных знаний в области электротехники.

Схема контроля откачки воды дренажным насосом

По принципу вертикальной работы поплавкового механизма можно предложить схему подключения датчика для коммутации реле запуска дренажного насоса с дополнительным питанием 12 вольт.

Стоит отметить, что герконовые переключатели не способны работать с большими токами и не могут включать или отключать насос напрямую. Поэтому они используются в низковольтных схемах для коммутации мощных реле для запуска или отключения насоса. При высоком уровне начинается откачка жидкости до достижения минимального установленного уровня. Принцип работы следующий:

• При подъёме жидкости в ёмкости до верхнего уровня поплавок с магнитом замыкает верхний геркон SV 1, и на катушку реле P1 начинает поступать ток. Происходит замыкание контактов параллельно с подключённым герконом, что приводит реле в состояние самозахвата. Такая функция не позволяет отключиться напряжению питания катушки при размыкании геркона SV 1. Это достигается подключением нагрузки реле и его катушки в одну цепь.
• Происходит включение силовой катушки реле P2 в цепи питания электронасоса и начинается откачка жидкости.
• При уменьшении уровня жидкости поплавок с магнитом достигает нижнего геркона SV 2, замыкая его контакты. Положительный потенциал напряжения начинает подаваться на катушку реле P1 также и с другой стороны. Это приводит к снятию функции самозахвата и отключению реле, что коммутирует отключение силовой катушки P2, обеспечивающей питание электронасоса.
• Поменяв герконы SV 1 и SV 2 местами, датчик будет отключать насос при наполнении ёмкости до установленного уровня и включать при падении уровня жидкости.

Недорогие приборы промышленного производства

Существуют также недорогие модели датчиков контроля уровня жидкости, которые возможно приобрести в магазинах по цене около 2 тыс. рублей

Различные модификации АРС

Такие поплавковые датчики применяются, как правило, в водоёмах. Измерительная головка в приборах этого типа небольшая, что делает прибор компактным. Нагрузочная возможность применения, согласно инструкции по эксплуатации, может достигать 1 ампера. Ввод провода в устройства герметичный. Корпус сделан из пластика. Рабочий дифференциал срабатывания равен 45 градусам. Максимальное давление для корректной работы приборов — 3 бара. Стоимость около 2 тыс. рублей в зависимости от модификации.

Устройства контроля заполнения ёмкости «Кристалл»

Эти датчики поплавкового типа можно применять в агрессивных средах. Очень компактны. Измерительная головка 2.3 сантиметра в диаметре. Максимальное давление корректной работы достигает 3.3 бара. Проводной вход выполнен в виде пластикового уплотнителя. Приборы оснащены барьером искрозащиты. Могут работать в горячей среде. Цена чуть выше 2 тыс. рублей, в зависимости от модификации.

Приборы Burkle

Эти устройства предназначены для загрязнённых сред, но также могут быть использованы и в чистых водоёмах, и резервуарах с чистой водой. Максимальное давление корректной работы составляет 4.1 бара. Максимально возможная нагрузка равна 1А. Возможна работа в средах, нагретых до 170 градусов, в жидкостях плотностью до 3 кг на кв. см. Средняя цена прибора составляет 2200 рублей и зависит от незначительных модификаций, вносимых производителем.

Датчики Fine Tek и Wilo

Эти устройства поплавкового типа можно использовать в агрессивных средах. Применяются для дренажных целей, также могут быть установлены в колодцах. Датчики выдерживают нагрузку до 2 ампер. Измерительные головки компактны и составляют 2.5 см. Проводные входы выполнены в специализированном уплотнителе. Корпуса сделаны из термостойкого пластика. Устройства оснащены топливными зондами, что позволяет их использование в горючих средах. Цена колеблется от 2 тыс. до 2500 рублей и также зависит от модификации.

Приборы Wilo поплавкового типа наиболее дёшевы, но функционально не предназначены для агрессивных сред применения и могут быть использованы только в чистой воде. Датчики обладают небольшими измерительными головками и имеют компактный вид. Максимальная температура использования равна 140 градусам. Рабочий дифференциал равен всего 30 градусам. Максимальное рабочее давление не превышает 2 бара. Цена таких датчиков колеблется в районе 1900 рублей.
