ПН сварочного аппарата что это?

Продолжительность нагрузки (ПН) сварочного инвертора. Что это и зачем его знать?

Зачем нужно знать и соблюдать ПН — продолжительность нагрузки сварочного аппарата? Как не допустить перегрузку инвертора и его поломку? Как эксплуатировать инвертор с учетом ПН?

Как правило, в описаниях сварочного инвертора (паспортах, инструкциях, рекламных проспектах) указывается номинальный сварочный ток в амперах при соответствующем значении ПН (продолжительности нагрузки) в процентах. Номинальный сварочный ток — это ток, при котором инвертор будет работать без перегрузки и не будет перегреваться, с учетом соблюдения ПН (%), т.е. в повторно-кратковременном режиме.

■ Продолжительность нагрузки – ПН (%) сварочного инвертора или продолжительность включения — ПВ:
Большинство сварочных источников — выпрямители и инверторы в частности, работают в повторно-кратковременном режиме. Это значит, что период работы под нагрузкой (сварка) чередуется с периодом работы без нагрузки (на холостом ходу, режим паузы). Эти периоды повторяются и образуют сварочный цикл. Повторно-кратковременный режим характеризуется Продолжительностью нагрузки ПН (%). Значение ПН определяется делением времени работы инвертора под нагрузкой (время сварки – Тсв.) на общее времени цикла сварки (время сварки Тсв. + время паузы Тпаузы), в процентах.

За время цикла сварки обычно принимается 5мин., для промышленных выпрямителей или инверторов – 10 мин. ПН инвертора может быть, 20, 30, 40, 60 или 100%, с учетом этого значения определяется номинальный сварочный ток. Производитель может указывать несколько значений номинального тока при соответствующих значениях ПН%, например для инвертора Форсаж-200:

200А – 40%
160А – 80%
140А – 100%

Пример: У популярного инвертора БАРС Profi ARC-207D номинальный ток при ПН=60% будет 200А, при ПН=100% — ток 160А. (при цикле сварки 5мин). Вы можете работать на номинальном сварочном токе 200А в течение 3-х минут электродами 5мм, а время паузы должно быть не менее 2 мин (ПН=60%). На сварочном токе 160А инвертор может работать в длительном (непрерывном) режиме (ПН=100%) электродами 4мм.
Как правило, для оборудования российского производства ПН рассчитывается при температуре окружающего воздуха 25°С, для азиатской и европейской техники – при температуре 40°С. Считается, что на практике работать в режиме ПН=100% невозможно, т.к. всегда необходимо технологическое время для смены электрода, осмотра шва, удаления шлака, позиционирования деталей, физиологических перерывов, отдыха и т.д. Научно обоснованное ПН, при котором сварщик физически может работать в течение смены – не более 60%. Поэтому для профессиональных аппаратов ПН=60% на номинальном токе более чем достаточное,

Для большинства моделей европейского производства ПН=30% это норма, т.к. оборудование редко используется на полной мощности в длительном режиме. Значение ПН = 30-40% на максимальном токе никого не должно смущать.

Например, у инвертора БАРС MiniARC-200D, ПН=35% при токе 200А. При этом с уменьшением температуры воздуха ПН источника увеличивается, так как улучшается его охлаждение. При температуре 15º С продолжительность нагрузки этого инвертора будет уже примерно 50%, а на токе 160А – около 60%. Инвертор может работать электродом 4мм в режиме: 3 минуты – сварка, 2 минута – пауза при условии, что длина сварочных кабелей не превышает 3-5м. Этого вполне достаточно для работы в бытовых условиях. Поэтому, выбирая недорогой бытовой инвертор, можно ориентироваться на показатель ПН=30%, если модель, производитель и бренд вызывает доверие.

Ряд недобросовестных производителей завышают паспортные данные тока и ПН%, в результате чего инвертор либо не обеспечивает нужный ток, либо работает с перегрузкой, перегревается и выходит из строя. Это характерно для дешевой бытовой техники. Будьте внимательны!
Рекомендуем Вам кроме рекламных материалов читать паспорта, заводские таблички на корпусе аппарата, а также изучать отзывы о работе инверторов.

Как воспользоваться всей этой информацией?

Если Вы выбираете бытовой аппарат, то Вам вполне подойдет инвертор с показателем ПН=30% на максимальном токе, но если Ваш аппарат для заработка, лучше выбрать модель с показателем ПН=60%. В любом случае при эксплуатации следует учитывать ПН и не допускать перегруки.

Для профессиональной работы выберите инвертор с высоким показателем ПН:

Разница между ПН и ПВ

• Авторизуйтесь для ответа в теме

#1 Deputattt

Первый раз вижу аппарат с ПВ 100%, это как так.

• Наверх
• Вставить ник

#2 blazen79

ПВ(продолжительность включения) у всех аппаратов 100%, а вот ПН (продолжительность нагрузки) разные.

• Наверх
• Вставить ник

#3 AMBIVERT42

ПВ(продолжительность включения) у всех аппаратов 100%, а вот ПН (продолжительность нагрузки) разные.

Именно! ПВ справедливо для полуавтоматов. Для аппаратов РЭДС/РАДС применяют показатель ПН.

Лучше быть бараном среди мудрецов, чем мудрецом среди баранов.

• Наверх
• Вставить ник

#4 ARGONIUS

• Город: Н.Новгород

• Наверх
• Вставить ник

#5 morgmail

ARGONIUS , сюда надо ещё и сваркостроителей пригласить.

П.С, Самопальщики, проходите мимо. Иначе они начнуть свои собственные числа тулить, дабы преукрасить возможности своих самопалов.

Сообщение отредактировал morgmail: 15 Март 2014 09:43

• Наверх
• Вставить ник

#6 ARGONIUS

• Город: Н.Новгород

• Наверх
• Вставить ник

#7 morgmail

Я тут спёр два мнения по этому поводу.

Отдельному рассмотрению подлежат составляющие элемента характеристики — ПВ(ПН)

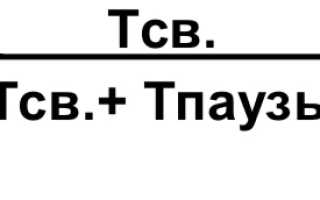

Продолжительность включения (ПВ) или продолжительность нагрузки (ПН) в процентах — отношение времени работы под нагрузкой или охлаждения за определенный промежуток времени, при определенной температуре окружающей среды. (соотношение времени работы под нагрузкой и отдыха от перегрева). Принятое значение общего времени по Евростандарту составляет 5 минут при 40 градусах Цельсия, других странах и Росси 10 минут и при 20 градусах Цельсия. Оптимальное значение ПВ — около 60%, т.е. 6 минут работы и 4 минуты перерыва. Увеличение времени работы под нагрузкой приведет к срабатыванию тепловой защиты блока управления.

Иными словами, если включить аппарат на максимальную нагрузку, и засечь время через которое он отключится от перегрева, это и будет его ПВ. А так как ПВ измеряется в %, то это соотношение времени «работы» и «отдыха» сварочного аппарата.

Приводим пример если взять сварочный цикл 10 минут (а не 5 минут -евростандарт ), температуру окружающей среды 20 градусов (а не 40 градусов -евростандарт) и аппарат отключается через 5 минут, значит ПВ 50% (5 минут работаем 5 минут отдыхаем), если отключается через 3 минуты значит ПВ 30% (3 минут работаем 7 минут отдыхаем), если аппарат отключается через 6 минут, значит ПВ 60% (6 минут работаем 4 минут отдыхаем). Что это значит для нас в практическом смысле? ПВ 50-60% (сварочном цикле 10 минут и температуре окружающей среды 20 градусов) более чем достаточно для любых ММА сварочных работ на токах до 200А.

То есть, если сварочный аппарат имеет ПВ 60%, то на максимальном токе он отработает 6 минут, и 4 минуты будет остывать. Но ПВ замеряется с помощью включения аппарата на постоянную нагрузку (например, с помощью балластного реостата), чего в жизни никогда не происходит! Сварка ММА (РДС Ручная Дуговая Сварка) подразумевает сварку электродом, а ни какой электрод не будет гореть более 40-50 секунд, а кроме того сварочный шов надо очистить от шлака, зачистить его, и т.д. Значит, аппарат не будет работать непрерывно все шесть минут, и будет успевать охлаждаться. Из этого следует, что 60% ПВ это твердые 100% для ММА (РДС Ручная Дуговая Сварка)

Рассмотрим другой вариант -ПВ 10-15% это значит что вы работаете 1-1.5 минуты и около 9 минут отдыхаете, а это уже ситуация обратная. Т.е.вы сжигаете один электрод, аппарат выключится от перегрева, 9 минут ожидания, затем цикл повторится. А если на улице жара, то ПВ становится еще меньше. Купив аппарат с таким ПВ вы вместо того что б приварить две гаражные петли за двадцать минут потратите на это несколько часов своего драгоценного времени. Нерадивые производители либо занижают значения ПВ, либо пишут их так, что непосвященному в сварку человеку разобраться практически невозможно. Например указывают ПВ не на максимальной мощности, а на 20-30 % от нее, например на аппарате на 160 А указывают ПВ -60% -100 А, что означает практически ПВ 35% -160 А. С одной стороны они указали реальное ПВ, с другой они намерено вводят в заблуждение, если у покупателя недостаточно информации. Есть еще одна уловка недобросовестные производители указывают например ПВ -60% -160 А, а затем мелким шрифтом пишут, что время измерения ПВ 3 или 5 минут, а это значит что реальное ПВ при 10 минутах, на максимальной мощности 160 А, означает практически те же ПВ 35% -160 А.

Обратим ваше внимание, что следуя из вышесказанного, надо обращать внимание не только на величину ПВ, но и на температуру при которой ПВ измерялось. Обычно все известные производители такие как Эсаб, Кемппи, Фрониус, EVM, Линкольн-Электрик и др., как правило, указывают при какой температуре измерялся ПВ, Как например рассматриваемый в статье, как читать техническую характеристику инвертора, KEMPPI MINARC EVO 150, имеет при ММА сварке ПВ 35% но это при to = 40 °C, а это значит, что при температуре to = 20 °C ПВ у него будет где-то те же 60%! Если информации по температуре измерения ПВ нет, то следует считать, что измерения производились при комнатной температуре т. е. при 20 градусах Цельсия.

pv_pn_chto_eto_takoe.pdf 64,53К 4263 скачиваний

Процент нагрузки сварочного аппарата ПН

Многие начинающие сварщики, выбирая наиболее подходящую модель сварочника, особое внимание уделяют силе тока устройства, справедливо полагая, что чем более мощным является прибор, тем он лучше. Однако существуют и другие важные параметры, которые стоит принимать во внимание при покупке.
К примеру, очень важным является понятие рабочего цикла или продолжительности нагрузки (ПН). Можно сказать, что понятие это является определяющим, если говорить о надежности сварочника. Описывается данный показатель при помощи процентов. Прибор, показатель которого равен 100%, способен работать без выключения сутки напролет. Остановиться придется только чтобы заменить электрод. Значение это основывается на10-и минутном временном промежутке работы устройства. А значит, при показателе рабочего цикла в 60% из 10-и минут в течение 6-и мастер может варить, а 4 минуты требуется на перерыв. При показателе ПН в 50% процентов периоды работы и отдыха будут равны каждый пяти минутам.
Новички нередко истолковывают этот показатель не совсем верно при покупке первого сварочного устройства. Следует обращать внимание на то, что при различных токах этот показатель вполне может розниться. Если аппарат имеет регулировку в 10 – 200 ампер, показатель продолжительности нагрузки при работе на максимуме и на мощности в 150 ампер будет отличаться. Чем более толстый металл нужно сварить, тем более высокая мощность аппарата потребуется. А значит, сварочник будет нагреваться быстрее и продолжительность работы в результате будет меньшей, чем случае сварки более тонкого металла.
Стопроцентной продолжительности работы на сегодняшний день нет даже у современных профессиональных сварочных аппаратов, которые рассчитаны на интенсивную длительную эксплуатацию. Почти всегда предприятия предпочитают приобретать устройства с некоторым запасом. К примеру, если рабочий цикл предполагает работы по сварке на 300 амперах, то устройства, имеющие предел мощности в 300 ампер будут способны выдать в лучшем случае 60% необходимой мощности. Для большинства современных предприятий такой вариант совершенно недопустим. А потому требуется использовать сварочные аппараты с мощностью в 500 ампер. При тех же 60% ПН при условии сварки на 300 амперах как раз достигнет требуемых 100%.
Именно по этой причине до покупки сварочника следует уточнить, какой именно ток чаще всего будет использоваться в вашей работе. Важно проконсультироваться, заранее, какая именно продолжительность нагрузки на этих токах характерна для выбранного вами аппарата. Для использования в быту чаще всего требуется сварка на токах от 90 до 120 ампер. На таком токе для работы с коэффициентом 100% будет достаточно аппарата с пределом мощности от 160 ампер или выше. При этом стоит принимать во внимание интенсивность предстоящих сварочных работ, толщину материалов, которые предстоит сварить и, конечно же, продолжительности сварки. В большинстве случаев для частного использования на даче или в гараже вполне достаточно небольшого сварочного аппарата на 120 ампер, имеющего продолжительность нагрузки 40% на максимальном токе. В то же время цена устройств чуть более мощных не намного выше. Именно поэтому лучше приобрести более мощный аппарат, чем требуется. Ведь если понадобится более интенсивное его использование, то второй вариант будет намного предпочтительнее. При выборе конкретного сварочника главное принимать во внимание то, что ПН снижается тем сильнее, чем ближе рабочий ток к максимальному.

• О компании
• Новости
• Сертификаты
• Контакты
• Персональные данные

• Оплата и доставка
• Реквизиты (скачать)
• Организациям
• Гарантия
• Лизинг
• Купить в кредит

• Каталог товаров
• Спецпредложения
• Сервис
• Кейсы
• Обзоры и статьи
• Пуско-наладка
• Демонстрация

Телефон: +7 (495)984-09-18

ИНН 7726750503
КПП 772601001
ОГРН 1147746755683

Что влияет на выбор режима сварки

Вы наверняка не раз сталкивались с такой комбинацией букв, как ПВ или ПН, изучая технические характеристики сварочных аппаратов. Большинство специалистов знают об этом параметре, но зачастую не оказывают ему должного внимания. И очень зря, ведь он может рассказать об оборудовании многое и существенно повлиять на рабочий процесс.

Что такое ПВ?

Аббревиатура ПВ расшифровывается как продолжительность включения, а ПН, соответственно, как продолжительность нагрузки. Измерения производят по разным стандартам, что существенно сказывается на результатах.
В Европе сварочники оценивают при температуре в 40 градусов и течение 5-минутного интервала. А вот в странах СНГ процесс диагностики проходит немного по-другому: при температуре в 20 градусов и на протяжении 10 минут. В Беларуси же мы чаще всего встречаемся с техникой, проверенной по стандартам СНГ, правда, знаменитая российская торговая марка Сварог указывает в технических характеристиках своей продукции, что ПН оценивается при температуре окружающей среды в 40 градусов.

Что означает ПВ сварочного аппарата?

Вот мы и добрались до сути вопроса. Предположим, что инвертор был куплен в одной из стран СНГ и его ПВ равен стандартным 60%. Это означает, что на максимальном токе вам можно варить на протяжении 6 минут из 10, после чего оборудованию нужен 4-минутныйотдых. Главное помнить, что показатель измерялся при температуре в 20 градусов. Если вдруг на улице лето и на приборах +30, то ПВ автоматически становится меньше. Если же наоборот, у вас холоднее, то и варить можно чуть дольше.
В случае, когда перед вами европейский аппарат, такой как, например, одна из моделей EWM, то и механизм оценки будет совсем другой. Их проверяют при 40 градусах, что в наших белорусских условиях практически недостижимый показатель. Даже летом в +25 вы можете смело умножить коэффициент на 1,4 и получить вместо 50% намного более внушительные 70%. И тогда непрерывно можно варить не 2,5 минуты из 5, а все 3,5 (по стандартам Европейского союза).

Что такое ПВ сварочного аппарата

У любого сварочного аппарата есть одна важная характеристика — продолжительность включения

, чаще можно встретить именно аббревиатуру «ПВ». Данная характеристика измеряется в процентах и является ничем иным, как отношением времени работы под нагрузкой к времени охлаждения. Все это замеряется при конкретной температуре окружающей среды.

По европейским стандартам ПВ должно указываться при 40°С и 5-минутном интервале. По стандартам стран СНГ при 20°С и 10 минутах. В Беларуси в 95% случаев вы встретите показатель Продолжительности включения, рассчитанный именно при 20°С и 10 минутках.

Что же этот хитрый показатель означает

Если говорить о стандартах СНГ, то ПВ 70% означает, что сварочный аппарат будет работать непрерывно на максимальном токе

7 минут, остальные 3 ему необходимо отдыхать. Естественно, такая логика работает при температуре окружающей среды 20°С.

Если температура окружающей среды повышается, то ПВ снижается. То есть, если «за бортом» будет 50°С, то ПВ Вашего такого аппарата будет минимум вдвое меньше.

Если же мы имеем «заморский» сварочный аппарат, например Esab, то ПВ на этом аппарате считалась по-другому. Стандартные 30% для таких аппаратов рассчитаны при температуре 40°С, соответственно, в условиях белорусского лета, когда столбик термометра колеблется на отвертке 24-28°С, то значение ПВ можно смело умножать на 1.5-2. Таким образом, мы будем иметь около 5 минут из 10 или 2.5 минуты из 5 (если считать по стандартам ЕС)

Почему этот показатель важен

Не нужно иметь высшее техническое образование, чтобы понять, зачем показатель продолжительности включения вообще ввели.

• В первую очередь, он дает картину рабочего цикла. Если на улице 25°C или 30°C, а ПВ аппарата 20%, то Вы имеете менее 2 минут на сварочные работы на максимальном токе, остальные 8 Вам придется «курить» в стороне, ожидая, пока аппарат остынет. «Сварить» петли на заборе Вы не успеете и за половину дня.
• Во-вторых, этот показатель помогает выбрать между двумя сварочными аппаратами, которые имеют одинаковый максимальный ток. Наверняка модель с более высоким ПВ имеет лучшую систему охлаждения и «запас прочности» внутренних компонентов. Правда, эта логика работает только с аппаратами известных брендов, которые дорожат репутацией.

Почему этот показатель не важен

Неожиданный поворот сюжета, не правда ли? Увы, но после всего сказанного мы будем убеждать Вас, что не стоит обращать внимание на продолжительность включения при выборе сварочного аппарата.

На сегодняшний день ПВ стал маркетинговой уловкой. Многие производители в битве за потребителя идут на хитрости. Например, в каталогах легко можно найти сварочные аппараты с ПВ 80%, 90% и даже 100%. Как это возможно, спросите Вы? А все очень просто.

Указав ПВ 100% на сварочном аппарате производитель не говорит о том, при какой температуре делался замер.

Иногда можно встретить аппараты на 160А, где написано ПВ 100%, а ниже мелким шрифтом «при 100А». Честно ли это? Не думаю, так как принято указывать ПВ именно на максимальном токе.

Многие производители специально завышают ПВ, ведь никто правду все равно не узнает. Вы ведь не будете проверять этот показатель с помощью балластного реостата.

Вот 4 причины не обращать внимание на ПВ при выборе сварочного аппарата:

• показатель рассчитан для максимального тока
  . Будете ли Вы вообще хоть раз в жизни «варить» на максимальном токе, если у Вас аппарат на 200А или 250А? Да? Может еще и непрерывно? А однофазная сеть точно даст «реальные» 200А? Ох, как сомневаюсь.
• нужно ли Вам вообще высокое ПВ
  ? Примите во внимание тот факт, что электрод горит в среднем 40-50 секунд. В условиях климатической зоны Беларуси даже с ПВ 30-40% Вы никогда не почувствуете дискомфорта в работе.
• необходимые перерывы
  . В процессе сварки Вам нужно проверять качество шва, зачищать его. Даже паузы в 20-30 секунд достаточно, чтобы аппарат успевал охладится.
• ложные сведения
  . Если в инструкции четко не прописано, по каким стандартам производился замер ПВ, то этот показатель наверняка завышен.

Нужно понимать, что данная статья больше касается бытового использования. На производстве мыслят совершенно другими категориями и подбирать сварочный аппарат нужно будет, исходя из конкретных потребностей.

ПВ также будет важен, если Вы планируете «резать» большое количество металла, хотя для таких целей лучше использовать плазменный резак или болгарку.

Почему важен и одновременно не важен этот показатель

С одной стороны полностью игнорировать ПВ не стоит. Только представьте себе ситуацию, в которой вы — счастливый обладатель аппарата с продолжительностью включения в целых 20%. А на улице жара по +30. И в итоге у вас в распоряжение всего лишь меньше 2 минут для работы на максимальном токе, а затем длительный и мучительный «перекур» в ожидании, пока инвертор остынет. Согласитесь, не самый приятный расклад. Или другая ситуация: вы выбираете сварочник и не можете определиться между 2 моделями. Максимальный ток у них одинаковый, в вот ПВ — разный. Следовательно, тот, у которого продолжительность включения дольше, скорее всего, имеет более совершенные механизмы охлаждения. А значит у него и запас прочности внушительнее, и срок эксплуатации побольше выйдет.
Все эти доводы крайне показательны. Но есть один крайне неприятный нюанс. Многие производители в последнее время, сражаясь за клиента, идут на очень некрасивые уловки. Так, например, многие недобросовестные разработчики прописывают ПВ в 90% или даже 100%, но при этом забывают пометить, что это не на максимальных токах, а на 100 А, например. Печально, но факт, доверять сегодня можно только проверенным маркам, таким как Сварог, EWM или ИТС.

Именно поэтому мы приготовили для вас 4 довода, которые говорят о том, что ориентироваться только на значение ПВ при покупке сварочного аппарата не стоит:

• Вы не всегда варите на максимальном токе. А ведь показатель был рассчитан именно для него. Значит, если сварочный процесс идет на более низких токах, то и продолжительность включения можно смело увеличивать, ведь аппарат не так быстро перегреется.
• Вы уверены, что вам нужен высокий показатель ПВ? Смотрите, стандартный электрод горит не более минуты. Вам в любом случае придется периодически прерываться, в это время сварочник будет «отдыхать» и остывать, даже низкий ПВ в 30–50% будет незаметен.
• Вы в любом случае будете прерывать работу. Ведь невозможно варить целый день и не следить за качеством шва, не проводить его зачистку. А ведь даже половины минуты вполне хватит на то, чтобы оборудование слегка остыло.
• Вокруг слишком много ложной информации. Загляните в инструкцию. В ней четко обозначено, каким образом, и при каких условиях производилась оценка продолжительности включения? Нет? Тогда и ориентироваться на этот показатель можно с очень малой долей вероятности.

Вот так и получается, что ПВ сварочного аппарата и важен и нет одновременно. Все это в первую очередь касается бытового использования. Если вы планируете приобрести оборудование для использования на производстве, то и выбирать стоит по совсем иным критериям. В любом случае всем своим покупателям мы рекомендуем присмотреться к российскому бренду «Сварог». Каждый его аппарат проходит предпродажную проверку, на производстве работает целый штат инженеров, следящих за выходным качеством поставляемой продукции. Лучшего соотношения цены и функциональности в любом случае вам не найти, так что заходите в каталог и выбирайте!

Выбор подходящего режима

Увидев, какие параметры режима бывают в целом, перейдем к настройкам каждого в отдельности.

Отношение силы тока к толщине электрода

Диаметр электрода подбирают, основываясь на толщине свариваемого шва и метода сварки. Так, для металла толщиной 3-4 мм подойдет электрод 3 мм. Многопрофильные детали сваривают в несколько проходов, вначале применяют электрод 4 мм.

Важно! Если взять электрод с меньшим диаметром, тогда шов не будет заполненв должной мере, что снизит прочность соединения.

Выбрав электрод, обращаются к таблицам для определения необходимой силы тока. На тот же диаметр 3 мм рабочий показатель составляет 65-100 А. Кроме того, если приходится вести вертикальную сварку или шов над головой, диаметр электрода не должен быть меньше 4 мм. При горизонтальной сварке силу тока снижают на 15-20 %.

Длина дуги

Под этим параметром подразумевается расстояние от конца электрода до предмета. Показатель зависит от размера выбранного электрода и дан в таблицах. Для качественного провара необходимо добиться единого значения на всей протяженности шва. Человеку проследить за равномерностью показателя сложно, нужен опыт. Так, для электрода 4 мм длина дуги составляет 4,5 мм, и сохранить это расстояние сложно. Чтобы автоматизировать процесс, применяют сварочные каретки.

Скорость провара

При проведении сварочных работ важно, чтобы расплавленный металл заполнял ванну. Должен получиться равномерный переход, покрытие кромок, шов без подрезов, наплывов. При этом рекомендуемая ширина шва в 1,5-2 раза больше диаметра используемого электрода. Если слишком превысить скорость сварки, металл не прогреется в достаточной степени и прочность будет потеряна.

Полярность и род тока

Многие модели сварочных аппаратов переводят бытовой переменный ток в постоянный. При этом важно не ошибиться с полярностью, направлением течения электричества. Базовая полярность подразумевает подключение детали к «+», а электрода – к «-». В зависимости от свойств применяют выбранный параметр режима.

• Прямая полярность подойдет для сварки чугуна, низко- и среднеуглеродистой стали толщиной более 5 мм.
• Обратная полярность выбирается при соединении низкоуглеродистой стали и тонколистовых конструкций.

Наклон электрода и его длина

Положение электрода влияет на качество проварки шва. В большинстве случаев электрод держат перпендикулярно заготовке и двигаются углом вперед. Такой метод дает возможность увеличить ширину шва. Если же угол будет больше 90°, тогда направление меняют. Это положение помогает полностью заполнить глубокую ванну.

Вылет электрода зависит от его диаметра и силы подаваемого тока. Чем больше длина, тем медленнее происходит нагрев.

Наклон заготовок

Для нормального заполнения шва рекомендуется наклонять детали под углом 8-10°. В противном случае либо могут получиться непровары, либо расплавленный металл будет стекать. При соединении труб изменить угол наклона шва невозможно, поэтому сварку производят по направлению сверху вниз.

Прежде чем приступить к работе, необходимо получить все данные по свариваемым деталям. После этого можно сделать правильный выбор режима сварки. Рекомендуем грамотно настраивать аппарат, выбирать электроды и вести сварку с нужной скоростью. Если примените советы из статьи, соединения будут прочными и надежными.

Продолжительность включения (ПВ) сварочного аппарата: что это и на что влияет

Продолжительность включения (ПВ) сварочного аппарата – еще одна характеристика, которой оперируют производители оборудования в процессе конкуренции своей продукции. Что означает эта аббревиатура и является ли этот показатель существенным при подборе инвертора для тех или иных нужд? Давайте разбираться.

Продолжительность включения (ПВ) аппарата измеряется по различным стандартам. Это оставляет обширное поле для маневра самим производителям. Некоторые из них умудряются схитрить и обвести покупателя вокруг пальца.

При замере этого показателя аппаратов европейского производства замер производится при температуре окружающей среды +40 °С и в течении интервала в 5 минут. Изготовители сварочной техники на пост-советском пространстве проводят тест при других условиях. Время измерения берется 10 минут при температуре +20 °С. Исключение для российских производителей представляет лишь сварочные аппараты «Сварог». Их ПН и ПВ оцениваются также при 40-градусный температуре окружающей среды.

Продолжительность непрерывной работы сварочного аппарата: в чем суть?

Перейдем непосредственно к сути и смыслу показателя. Допустим, приобретенный инвертор российского производителя обладает ПВ стандартным значением 60%. Это означает, что при максимальной силе тока его можно использовать на протяжении 6 минут из 10-тиминутного цикла. Затем оборудованию нужно 4 минуты для остывания.

Напомним, таковы рекомендации производителя при температуре окружающей среды +20 °С. Что это означает практически? Если работа осуществляется в летнюю жаркую пору, когда на термометре температура +30 °С или больше, то время непрерывной эксплуатации инвертора снижается. Если же температура ниже установленного показателя замера (+20 °С), то эксплуатировать аппарат на максимальных значениях можно несколько дольше.

У продукции европейских брендов (например, EWM, Esab, Foxweld, Telwin и другие) подход к оцениванию эффективности и времени непрерывной работы инвертора будет иным. Они проверяются при температуре, почти недостижимой в условиях Средней полосы России и тем более северных и континентальных областях страны. Поэтому фактическое время работы прибора на максимальном токе можно повышать через определенный коэффициент. Его можно определить как отношение теоретической расчетной температуры (+40 °С) к реальной (например, +25 °С). Таким образом, длительность работы без необходимости охлаждения на практике в подобных условиях растет.

Продолжительность включения (ПВ) как средство манипуляции покупателем

Как мы видим, продолжительность включения при максимальном токе для инвертора является с одной стороны довольно важным показателем. Представьте ситуацию, при которой Вы выбираете две похожие модели сварочного аппарата. Ряд характеристик включая максимальный ток у них почти аналогичны, а вот ПВ различается. Разумно предположить, что система охлаждения той модели, у которой ПВ выше, является более совершенной и эффективной. Это положительно сказывается на оперативности выполнения сварочной задачи, надежность и общем сроке эксплуатации оборудования.

НО! Далеко не всегда стоит ориентироваться в таких случаях на этот показатель. И тому есть ряд причин, которые однозначно заслуживают того, чтобы их приняли во внимание. В число таких причин входят:

1. Манипуляции с замерами со стороны производителей. Особенно малоизвестные изготовители оборудования часто грешат с этим показателем. В паспорте к бытовому инвертору, обладающим ПВ в 80-90%,маленьким шрифтом может быть прописано «замеры произведены при 100 А). То есть, не при максимальном выдаваемом токе, а при другом значении амперности, нагружающем прибор ощутимо менее интенсивно.
2. Редкая работа сварщика на максимальном токе. Это обстоятельство может значительно повысить время непрерывной работы инвертора без необходимости в перерыве на его охлаждение.
3. Значительный показатель ПВ нужен далеко не для всех видов сварки. Как правило, стандартного электрода хватает не более чем на минуту с небольшим непрерывного горения. Таким образом, сварщику наверняка придется прерываться, чтобы заменить его, проверить качество выполненного шва или произвести зачистку его поверхности. А в этом время инвертор будет остывать. Поэтому продолжительности включения при максимальном токе даже в 50% вполне достаточно для выполнения большинства бытовых задач по сварке.

Как Вы сами можете убедиться, показатель ПВ не является приоритетным для выбора бытовых сварочных аппаратов. При подборе профессионального сварочного оборудования для того или иного производства на первый план и вовсе выходят совершенно другие критерии.

Соответствующие выводы покупатели сварочной техники могут делать самостоятельно. А в случае поиска соответствующей высокотехнологичной продукции для своих нужд рекомендуем искать ее в нашем интернет-магазине.
