Паяльная станция что это такое?

Паяльная станция — принцип работы и разновидности

Каждый радиолюбитель (от новичка до опытного мастера) знает, что для пайки мелких радиодеталей нельзя применять простые бытовые паяльники. Обладающие большой температурой нагрева, высоким риском появления на жале фазного напряжения они даже при нормальном качестве выполненных работ, как правило, перегревают и выводят из строя дорогостоящие радиоэлементы. Поэтому для выполнения данных работ используют такое специализированное оборудование, как паяльная станция.

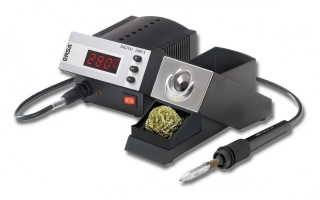

Что такое паяльная станция

Паяльная станция – это специализированное оборудование, применяемое для пайки чувствительных к высокой температуре и напряжению радиотехнических деталей (микросхем, транзисторов, конденсаторов).

Основными частями такого оборудования являются:

• Модуль управления – блок, включающий в себя понижающий трансформатор, микросхему управления температурой паяльника;
• Паяльник – рабочий орган данного оборудования, связанный с модулем управления гибким экранированным кабелем;
• Подставка – располагается сбоку от модуля управления и служит для безопасного размещения разогретого паяльника в перерывах между паечными работами.

Более сложные модели содержат также фен, термопинцет, инфракрасный излучатель для подогрева определенного участка печатной платы. В некоторых станциях внутри встраивается небольшой воздушный компрессор, нагнетающий воздух в фен с нагревательным элементом.

Виды паяльных станций

Все современные станции различаются по таким признакам, как способ пайки, тип управления нагревом паяльника (температурой фена или инфракрасного излучателя), предназначение.

Контактные и бесконтактные

В зависимости от способа пайки радиодеталей, все паяльные станции подразделяются на:

• Контактные – в таком оборудовании радиодетали припаиваются с помощью паяльника с острым жалом. По способу нагрева жала такие станции бывают индукционные (жало нагревается за счет вихревых токов, образующихся при подаче высокого напряжения на расположенную вокруг него катушку), импульсные (нагрев паяльника происходит не постоянно, а только в момент соприкосновения жала с рабочей поверхностью);
• Бесконтактные – пайка в таких станциях происходит за счет потока горячего воздуха или теплового излучения. Бесконтактные устройства подразделятся, в свою очередь, на две разновидности: термовоздушные (пайка происходит за счет высокотемпературного фена, подающего на рабочую поверхность разогретый воздух) и инфракрасные (паечные работы происходят, благодаря паяльникам с инфракрасными излучателями).

К сведению. Такая классификация условна – во многих современных станциях комплектация состоит из контактных и бесконтактных устройств для пайки.

Аналоговые и цифровые

По способу регулирования нагрева рабочего органа паяльные станции подразделяются на 2 вида:

• Аналоговые – в таких станциях нагрев жала контролируется одним датчиком, который связан с реле, замыкающим и размыкающим цепь нагревательного элемента паяльника;
• Цифровые – нагрев жала паяльника в таких станциях регулируется при помощи переключателей и кнопок размещенного в модуле управления контроллера (микросхемы).

Аналоговые паяльные станции, благодаря своим конструктивным особенностям, более надежные и ремонтопригодные. Однако на этом их преимущества заканчиваются – цифровое паяльное оборудование, по сравнению с ними, обладает более точной настройкой нагрева, что позволяет его использовать при пайке очень чувствительных к температуре радиоэлементов.

Монтажные и демонтажные

В зависимости от предназначения, паяльные станции подразделяются на:

• Монтажные – оборудование, конструктивно предназначенное для пайки радиодеталей на печатные платы;
• Демонтажные – паяльные станции, которые применяются для быстрого и качественного удаления припоя, демонтажа перегоревших радиодеталей.

В большинстве случаев демонтажные станции применяют только на крупных радиотехнических производствах – простые радиолюбители производят удаление остатков старого припоя, демонтаж вышедших из строя радиодеталей при помощи обычных монтажных паяльников.

Ремонтные

Паяльное оборудование данного вида применяют для проведения большого комплекса работ. В его состав входят не только различные виды паяльников, но и специальный оловоотсос для удаления частиц припоя и дыма, зажим для фиксации детали (платы), светильник для освещения рабочей поверхности. Такая станция, благодаря расширенной комплектации, совмещает в себе функции описанных выше монтажных и демонтажных видов данного оборудования.

Особенности выбора

Основными характеристиками, учитываемыми при выборе паяльной станции, являются ее мощность, комплектация, используемый для пайки вид флюса.

Мощность

Выбор паяльной станции по данной характеристике зависит от ее предназначения:

• Для пайки небольших радиодеталей, обладающих чувствительностью к перегреву, используют оборудование мощностью 40-60 Вт;
• Для работы с не столь чувствительными к высоким температурам элементами печатных плат применяют станции мощностью 70-90 Вт;
• Более мощное оборудование (мощностью свыше 100Вт) используют для профессиональной ежедневной пайки в условиях средних и крупных производств бытовой и компьютерной техники.

Обратите внимание! Наиболее удобны и производительны для радиолюбительства станции мощностью от 60 до 90 Вт.

Комплектация

Наиболее удобна комплектация паяльной станции, в которую включены следующие компоненты:

• Паяльник со сменными жалами различной формы;
• Термовоздушный фен, штатив для его вертикального крепления;
• Катушка с трубчатым припоем;
• Специальная лампа.

Подобная комплектация хоть и будет стоить недешево, но при этом позволит выполнять все виды радиолюбительских паечных работ.

Выбор флюса

Флюс – вещество, предотвращающее образование на поверхности, на которую наносится припой, а также на жале паяльника, слоя окисла. От правильного выбора флюса зависят качество и скорость паечных работ.

В качестве флюсов для паяльных станций применяют:

• Канифоль (затвердевшая сосновая или еловая смола);
• Спиртовой раствор канифоли;
• Ортофосфорную паяльную кислоту.

К сведению. Среди данных видов канифоли наиболее удобной в нанесении и эффективной является ортофосфорная паяльная кислота.

Что понимается под распиновкой

Распиновка – схематическое расположение и назначение различных контактов, выводов разъемов, гнезд, проводов и других радиодеталей паяльной станции с описанием каждого элемента. Найти ее можно в инструкции по эксплуатации оборудования или в интернете на специализированных сайтах и форумах радиолюбителей. Используют распиновку для выявления причин неисправности оборудования, его ремонта и сборки.

Работа с микросхемами

Паяльная станция позволяет быстро и качественно выполнять замену вышедших из строя микросхем. Порядок действий при выполнении таких работ следующий:

1. Плату с неисправной микросхемой фиксируют в специальном зажиме;
2. Находящиеся рядом с вышедшей из строя микросхемой радиодетали закрывают тонкой алюминиевой фольгой;
3. На выводы демонтируемой старой микросхемы наносят тонкий слой флюса;
4. Круговым движением термовоздушного фена расплавляют припой на выводах микросхемы и при помощи пинцета аккуратно снимают ее с печатной платы;
5. Паечные пяточки – концы токопроводящих дорожек платы, предназначенные для контакта с выводами микросхемы – очищаются от остатков флюса;
6. Определив при помощи « ключа» (выемки или другой маркировки на корпусе детали) расположение первого вывода, устанавливают новую микросхему на плату, выравнивают ее относительно паечных пятачков дорожек;
7. При помощи контактного паяльника с тонким жалом прихватывают два угловых вывода;
8. На все выводы микросхемы наносят флюс;
9. Круговым движением термовоздушного фена, расплавляя остатки припоя, фиксируют выводы микросхемы на паечных пятачках дорожек;
10. Визуально проверяют отсутствие замыканий между выводами. При обнаружении таковых при помощи паяльника удаляют лишнее количество припоя.

После завершения работ с помощью зубной щетки удаляют остатки флюса, проверяют работоспособность припаянной микросхемы.

Принципы управления температурой

В зависимости от вида паяльной станции, регулирование температуры нагрева рабочего органа происходит при помощи следующих устройств:

• Реле и термодатчик – жало паяльника нагревается до определенной температуры, после чего термодатчик, подавая сигнал на реле, разрывает цепь питания паяльника и прекращает его нагрев. Терморегулирование при помощи реле и термодатчика обладает высокой надежностью и простотой. Однако такая простая система имеет один существенный недостаток – она, предотвращая жало от нагрева выше определенной температуры, не позволяет производить точную и тонкую регулировку нагрева.
• Контролер – электронное устройство, управляющее нагревом паяльника. В отличие от реле и термодатчика, контролер при помощи различных кнопок и переключателей позволяет точно задавать температуру паяльнику. Благодаря этому, его часто применяет при пайке очень чувствительных к перегреву деталей.

Пайка без свинца

Бессвинцовая пайка – новейший современный вид паечных работ, предусматривающий использование бессвинцовых припоев, изготовленных на основе таких металлов, как медь, серебро, золото, кадмий, цинк, индий. Производится такая пайка с помощью мощных паяльных станций (75-170 Вт), способных разогревать жало паяльника или выходящий из термовоздушного фена воздух до температуры 270-3000С.

Интересно. Помимо отсутствия неприятного запаха и выделения вредных газов, удобством данной технологии является использование быстросъемных композитных жал различной формы и диаметра.

Изготовители станций

Наиболее популярными изготовителями данного вида оборудования являются такие компании, как:

• «ERSA»;
• «ATTEN»;
• «QUICK»;
• «AOYUE»;
• «LUKEY».

Среди данных производителей наиболее надежное, но при этом дорогое паяльное оборудование выпускает немецкая компания «ERSA». Среди бюджетных моделей много радиолюбителей отдает предпочтение продукции брендов QUICK и LUKEY. При этом паяльные станции последнего производителя в настоящее время вызывают много претензий и нареканий по надежности и качеству сборки.

Возможность собрать своими руками

Самое простое паяльное оборудование данного вида можно не только приобрести, но и собрать самостоятельно. Такой вариант позволяет не только сэкономить существенную сумму денег, но и приобрести знания о том, что такое паяльная станция, как она устроена изнутри, понять принцип ее работы.

Видео

Подробно процесс самостоятельной сборки простейшей паяльной станции с феном описан в следующем видео.

Виды современных паяльных станций

В основном паяльные станции используются в профессиональной среде, хотя приобрести их может каждый. Это довольно мощное оборудование, которое сгодится для множества различных операций, в том числе и для восстановления сложной техники. Станция может включать в себя не только стандартный паяльник, но и термовоздушный фен.

Кроме того, в любой станции есть так называемый контрольно-управляющий модуль и гальваническая развязка от сети. Наличие гальваноразвязки сводит к минимуму возможные негативные последствия от пайки (чёрный дым или удар тока).

Также паяльную станцию отличает от обыкновенных паяльников стабильность температуры при работе, что критично при пайке печатных плат.

Контактные и бесконтактные

Сейчас паяльные станции представлены в значительном разнообразии. Их можно разделять на группы по нескольким параметрам. К примеру, они бывают контактные и бесконтактные.

Контактная станция – это обыкновенный, имеющий при пайке прямой контакт с поверхностью, паяльник, оснащённый электронным блоком управления и регулирования температуры. То есть, это самая стандартная разновидность, которая подойдёт даже для начинающих.

Контактные станции в свою очередь можно разделить на два подвида в зависимости от используемого припоя. В одних моделях паяют только припоями с содержанием свинца, в других – еще и бессвинцовыми.

В последних модификациях нагревательный элемент обладает мощностью до 160 Ватт. В данном случае повышенные мощности совершенно необходимы, потому что температура плавки припоев без свинца довольно высока.

Что касается бесконтактных станций, то они могут применяться, среди прочего, для операций с микросхемами. Бесконтактная установка для пайки может быть термовозодушной, инфракрасной или же комбинированной, и у каждой из этих трёх разновидностей свой принцип действия.

Инфракрасные приборы и фены

Станции термовоздушного вида (иногда их называют просто фенами) работают так. Сначала сильный поток воздуха, генерируемый компрессором, пройдя через нагревательную спираль, приобретает нужную температуру, а затем струя горячего воздуха направляется в область пайки.

Термовоздушная станция даёт возможность осуществлять пайку в труднодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Всякая термовоздушная установка обладает мощностью, которой достаточно для пайки припоями любого типа, как со свинцом, так и без него.

Пайка горячим воздухом имеет обширное применение, допустим, в сфере ремонта бытовых электроприборов и мобильников. Однако термовоздушными установками практически невозможно производить монтаж и демонтаж микросхем (даже формата BGA) – это серьёзное ограничение.

В станциях инфракрасного типа обязательно присутствует нагревательный элемент в виде инфракрасного излучателя, сделанного из керамики или кварца. И благодаря этому инфракрасные установки имеют некоторые преимущества перед термовоздушными аналогами:

• возможна пайка сложнопрофильных компонентов;
• нет необходимости подыскивать насадку для термофена под определённую микросхему;
• никакие радиодетали в ходе пайки не выдуваются нагретыми воздушными потоками с печатной платы;
• зона пайки нагревается очень равномерно.

Инфракрасные станции стоят недёшево и считаются оборудованием для истинных профессионалов. Новички в пайке и радиоэлектронике в большинстве своём такими устройствами не пользуются.

Следует сказать несколько слов и о комбинированных паяльных станциях. Они называются так, потому что сочетают в своей конструкции несколько типов оборудования, допустим, паяльник и фен.

Аналоговые и цифровые

Классифицировать паяльные станции возможно и в зависимости от механизма стабилизации температуры и принципа работы управляющих блоков. По данным параметрам выделяют следующие виды современных паяльных станций:

• аналоговые;
• цифровые.

У аналоговых моделей нагревательный элемент находится во включённом состоянии, пока паяльник не прогреется до определённой температуры, затем питание прекращается. Когда температура снижается до заранее установленной планки, нагревательный элемент вновь включается и продолжает разогрев.

К достоинствам аналоговых станций можно отнести доступную стоимость. А минусом таких моделей считается невысокая точность работы, которая порой приводит к перегреву паяльного жала и радиодеталей.

Цифровая паяльная станция характеризуется тем, что контроль и управление нагревателем здесь происходит посредством PID-регулятора. А этот регулятор в свою очередь управляется программой, заложенной в микроконтроллере. В целом цифровой метод стабилизации температуры гораздо точнее аналогового.

Монтажные и демонтажные

Также возможно разделить все паяльные станции на монтажные и демонтажные.

Монтажными называются любые станции, осуществляющие пайку деталей. Однако при этом не все они могут отпаять какой-либо элемент от общей конструкции.

Для подобных целей созданы специальные демонтажные станции. В их конструкцию включён компрессор, работающий на отсасывание припоя. То есть разогретый припой с рабочей поверхности удаляется в особую ёмкость.

Также существуют монтажно-демонтажные установки для пайки, выполняющие сразу обе функции. В их комплектации есть как монтажный, так и демонтажный паяльники (они, кстати, имеют различные мощности).

Ремонтные

Кроме того, в профильной литературе и в интернете встречаются упоминания о ремонтных паяльных станциях. Их используют для осуществления ремонта всевозможных электронных устройств или на тех производствах, где необходимо автономное или единовременное выполнение разных операций, связанных с пайкой.

Говоря иначе, ремонтная многофункциональная паяльная станция представляет собой единую установку, в которой комбинируется несколько инструментов разного назначения.

Плюс ко всему бывают паяльные станции 2 в 1 и 3 в 1. Модели 2 в 1 совмещают в себе функции фена и паяльника. А паяльная станция 3 в 1 содержит в себе ещё и блок питания.

И ещё одно дополнение. Практически все паяльные установки работают на электроэнергии. Но некоторых интересует, бывают ли газовые паяльные станции. На самом деле здесь есть некоторая путаница в терминах.

Для выполнения значительных объёмов работ на стройках или в коммунальном хозяйстве, для пайки толстых медных труб иногда используют мощные аппараты с газовыми стационарными баллонами. Их, конечно, можно назвать паяльными станциями, но по факту это просто большие и мощные газовые горелки.

На что обращать внимание при подборе и покупке

Качество пайки находится в прямой и жёсткой зависимости от параметров паяльного оборудования и его конструктивных особенностей, и всё это крайне важно учесть при покупке.

Мощность

Прежде всего, нужно обратить внимание количество функций и режимы, в которых работает станция, а также на номинальную потребляемую и продуцируемую мощность.

Для ремонтирования печатных плат и монтажа элементов, имеющих чувствительность к статическому электричеству, применяются паяльники с мощностью от 24 до 40 Ватт.

Для работы с шинами питания и проводниками нужны паяльники от 40 до 80 Ватт. Паяльные инструменты на 100 Ватт и больше, как правило, используют для крупногабаритных конструкций из цветмета, которые в принципе обладают значительной теплопроводностью.

Комплектация

Не меньшую роль здесь играет и комплектация, в частности, следует обратить внимание на количество жал в заводском комплекте. Жала могут отличаться друг от друга формой и площадью края.

Эти их характеристики заметно отражаются на конечном итоге пайки. Чем большей площадью обладает окончание жала, тем лучше осуществляется теплообмен.

Наличие или отсутствие индикации температуры жала на экране также является важным параметром. При прочих равных условиях лучше выбрать модель, в которой такая индикация присутствует.

Даже вес и габариты паяльной станции имеют большое значение. Ведь иногда при ремонте держать в руках инструмент приходится несколько часов.

Также, подбирая себе паяльное устройство, стоит поинтересоваться, существует ли возможность замены запчастей при их поломке и как легко найти и купить эти запчасти.

Выбор флюса

Необходимо добавить, что в дальнейшем, для работы, обладателю паяльной установки придётся постоянно приобретать и расходные материалы, такие как флюс. И здесь тоже важно сделать грамотный выбор.

Функциональное назначение флюса – предотвращать окисление спаиваемых поверхностей.

Марок флюса в магазинах очень много, но в их основе практически всегда одни и те же ингредиенты. Это может быть сосновая или еловая канифоль, спиртовой раствор канифоли, специальная паяльная кислота (она считается самой мощной и активной).

Что понимается под распиновкой

Распиновкой называется описание всех контактов электрического соединения (допустим, разъёма) в паяльных станциях.

Распиновка может понадобиться для сборки и ремонтирования устройств, содержащих больше одного вывода. В распиновке все контакты соединения чётко идентифицируются, и это позволяет мастеру легко в них ориентироваться.

Распиновка паяльной установки может быть представлена в формате таблицы или чертёжной схемы. Одно описание включает в себя номер контакта, его наименование и функцию, цвет провода и прочие параметры.

На чертеже, там, где без этого не обойтись, также разъясняют сторону соединения (то есть указывается, с какой именно стороны изображён разъём).

Вдобавок ко всему для ремонта профессионалам и любителям пайки может понадобиться общая схема паяльной станции.

Сейчас схемы ко многим заводским моделям находятся в свободном доступе, при желании их можно найти и использовать для ремонта, доработки и переустройства паяльного оборудования.

Паяльные станции. Виды и особенности. Применение и как выбрать

Сегодня паяльник уже стал обыденным инструментом, который годится только для решения бытовых вопросов по пайке. Для выполнения качественного восстановления и ремонта современных устройств необходимо иметь более профессиональное оборудование. В этой области для специалистов и новичков предлагается большой выбор видов различных приборов. Для ремонта сложных электронных устройств используются паяльные станции, получившие большую популярность, как у начинающих радиолюбителей, так и у профессионалов.

Классификация и устройство

Современные профессионалы и радилюбители применяют практически на постоянной основе – паяльные станции. Учитывая большой выбор разнообразных моделей, рассмотрим их виды, назначение и возможности.

Контактные паяльные станции

Этот вид станций по своему устройству напоминает паяльник, оснащенный электронным блоком регулировки температуры.

Контактные станции для пайки делятся на две категории, в зависимости от вида применяемого припоя:

• Станции для работы с оловянно-свинцовыми припоями .

• Станции для припоя без свинца . Этот вид станций отличается наличием нагревательного элемента мощностью до 160 ватт. Это обусловлено повышенной температурой плавления припоев без свинца, поэтому необходима большая мощность. Наличие регулятора температуры в этом виде паяльной станции позволяет применять их для пайки обычным легкоплавким припоем со свинцом.

Цифровые и аналоговые

Паяльные станции делятся на цифровые и аналоговые, в зависимости от принципа действия управляющих блоков.

У аналоговых станций температура стабилизируется следующим образом:

• Нагревательный элемент работает, пока сердечник паяльника не нагреется до определенной температуры, далее питание отключается.
• При снижении температуры ниже определенной границы нагревательный элемент подключается и начинает нагревать жало паяльника.

За функционированием паяльника следит электромагнитное реле, которым управляет электроника и термодатчик. Преимуществом аналоговой управляющей системы паяльной станции является низкая стоимость. Недостатком является низкая точность работы, приводящая к чрезмерному нагреву жала паяльника. Отсюда возникают другие проблемы: перегрев радиодеталей, частая смена жала.

Цифровая станция пайки работает за счет управления нагревателем с помощью PID-регулятора, который управляется с помощью программы, заложенной в микроконтроллере. Цифровой способ контроля значительно точнее аналогового.

Индукционные устройства

В этом виде паяльной станции жало паяльника нагревается за счет индукционной импульсной катушки, действующей от колебаний высокой частоты, которые образуют в покрытии из ферромагнетика вихревые токи. Нагревание осуществляется до температуры, называемой точкой Кюри. После этого магнитные свойства ферромагнетика меняются и нагрев прекращается.

Бесконтактные станции

Такие устройства используются для ремонтных и демонтажных работ со схемами, а также для замены микросхем с большим количеством выводов.

Бесконтактная станция для пайки бывает инфракрасной, термовоздушной или комбинированной, в зависимости от принципа работы:

• Инфракрасная станция включает в себя нагревательный элемент в виде инфракрасного керамического или кварцевого излучателя. По сравнению с термовоздушными паяльными станциями у инфракрасных станций есть свои достоинства :
  -разрешается работа со сложнопрофильными компонентами;
  — не нужно искать насадку для фена под определенную микросхему;
  — радиодетали во время пайки не сдуваются воздухом с платы;
  — равномерное нагревание места пайки.Стоит отметить, что инфракрасные станции имеют высокую стоимость, и являются профессиональным оборудованием. Начинающими любителями радиоэлектроники они применяются редко.

• Паяльная станция с феном (термовоздушная) . Контактные станции являются монтажными, а для демонтажа радиодеталей с большим числом выводов, как микросхемы, они не подходят. Для этого применяется специальное оборудование с термофеном. В отсутствии такого оборудования радиолюбители иногда используют промышленный фен или газовую горелку. Но это не профессиональный инструмент, который не позволяет добиться хорошего качества работы. Слишком мощная струя воздуха может сдуть радиодетали с платы. Поэтому лучше применять специально предназначенное для этого оборудование.Изображенная модель станции оснащена цифровыми контроллерами. Такое оборудование стоит больше простых моделей. Чаще всего фены комплектуются регулирующими поток воздуха насадками.

• Комбинированные паяльные станции сочетают в своем устройстве другие виды оборудования, например, термофен и паяльник.

Демонтажные станции

В конструкцию этого вида оборудования входит компрессор, действующий на всасывание. Нагретый припой с поверхности всасывается в отдельную емкость.

Дополнительное оборудование

Многие станции для пайки поставляются в комплекте с дополнительными устройствами, облегчающими работу. К ним относятся:

• Лампы для подсветки.
• Дымоуловители.
• Демонтажные пистолеты.
• Вакуумные пинцеты.
• Тепловые излучатели для разогрева монтажной платы.
• Фен для локального нагрева.
• Термопинцет для установки и демонтажа миниатюрных деталей.

Как выбирать паяльные станции

Основной задачей паяльной станции является обеспечение качественной пайки элементов. Это зависит от технических и конструктивных параметров:

• Вид нагревательного элемента. Изготовители сегодня представляют паяльные станции, оснащенные двумя видами нагревательных элементов: керамическими и нихромовыми. Первые из них нагреваются быстро, но слишком чувствительны к неравномерному нагреванию, и часто трескаются. Термостабилизация помогает керамическим нагревателям обеспечить хорошую отдачу тепла, долговечность и высокую мощность. Нихромовые элементы не могут обеспечить долгий срок службы нагревателя, поэтому их лучше применять для редкого использования. Однако, нихромовый нагреватель имеет низкую стоимость, в отличие от керамического.
• Интервал регулирования температуры.
• Скорость нагревания.
• Мощность. Качественная работа паяльной станции во многом зависит от ее мощности и вида пайки. Мощность является главным параметром при выборе оборудования для пайки. Это особенно важно при использовании паяльной станции для ремонта чувствительных устройств: навигаторов, планшетов или смартфонов.
• Напряжение.
• Параметры эргономики: форма, размеры, масса.
• Стандартная температура безсвинцовой пайки для оборудования должна составлять не менее 250 градусов.

Независимо от типа паяльной станции, необходимо заблаговременно запастись несколькими сменными жалами. Разные виды жал имеют разную площадь края, форму. Эти параметры влияют на окончательный результат работы. Чем больше площадь конца жала, тем лучше происходит теплообмен при пайке. Форма жала и его температура влияет на способность пайки определенных элементов и радиодеталей.

Добросовестные производители паяльного оборудования контролируют качество материала паяльных жал. При выборе паяльной станции большое значение имеет возможность замены деталей при выходе их из строя.

Как выбрать паяльную станцию?

Что важно знать при выборе паяльной станции

Освоив пайку обычным паяльником с медным жалом, начинающий любитель электроники задумывается о покупке более современного оборудования – паяльной станции.

Как выбрать? Ведь выбор просто поражает. Я расскажу, по каким критериям я сам выбирал себе станцию хобби-класса.

Керамический нагреватель или нихромовый?

Если погулять по интернет-магазинам и почитать описания к паяльным станциям, то можно заметить, что у многих указан тип нагревательного элемента — керамический. Но это не совсем корректно. Как ни странно, но и качественные керамические (японские типа Hakko-1321) и нихромовые нагреватели (тайваньские) подходят под это описание. У нихромовых спираль тоже запечатана в керамику, но в отличие от нагревателей Hakko-1321, устройство и характеристики у них совсем другие.

Устройство нихромового нагревателя.

Нихромовый нагреватель изготавливается так. Берётся стержень из керамики, на него наматывается спираль из высокоомного нихромового провода ближе к концу опорного стержня. Ширина намотки около 2 см. Также в опорный стержень запрессована термопара — она находится на торце опорного стержня. Затем всю эту конструкцию также запечатывают в керамику. Получается керамический нагреватель из нихрома с термопарой. На таких обычно есть надпись TAIWAN (Тайвань).

Недостатки:

Разогревается несколько минут;

При интенсивной эксплуатации нихромовый нагреватель перегорает в среднем за полгода. В случае если вы паяете не часто, то паяльник с нихромовым нагревателем может прослужить и 4, и 5 лет.

Использование термопары в качестве датчика температуры снижает точность настройки температуры жала.

Нихромовые нагреватели стоят в таких паяльных станциях, как Lukey 702, Lukey 898, Lukey 852D+FAN. Плюсом этих станций является то, что они цифровые.

Как делают качественные керамические нагреватели?

Качественный керамический нагреватель состоит из опорного стержня, на который наносится тонкий слой резистивного вещества и тонкоплёночный терморезистор. Далее всё это запекается в керамическую оболочку при высокой температуре. Поверхность нагревателя получается гладкой на ощупь, а на просвет виден витиеватый узор — тонкоплёночный слой нагревателя и терморезистора.

Недостатки:

Чувствителен к температурному перекосу (это когда неравномерно нагревается);

При образовании трещин выходит из строя;

Стоит дороже, чем нихромовый нагреватель (в 2 — 4 раза);

Насколько я знаю, качественные японские нагреватели HAKKO 1321 стоят в паяльных станциях Lukey 936D (у самого такая), Lukey 936+, Lukey 936D+, Lukey 852D+, Lukey 868, Lukey 853, Lukey 853D. Перед покупкой лучше проверить! О том, как это сделать, читайте далее.

Чем лучше нихрома?

Одним из неоспоримых преимуществ керамических нагревателей я считаю быстрый нагрев при включении – несколько секунд! На деле 10 – 30 секунд и уже можно паять. Для тех, кто паял ранее только обычным ЭПСНом – это шок ;

По сравнению с нихромовыми нагревателями обладает большим временем эксплуатации;

Прецизионный терморезистор более точно измеряет температуру жала;

Высокая мощность и хорошая теплоотдача.

Незнающему человеку отличить качественный керамический нагреватель от нихромового довольно сложно. Внешне они выглядят одинаково, так как их основа — керамика.

Как определить, что перед вами: керамика или нихром?

У нагревателя со спиралью из нихрома на торце своеобразная «капелька» – он как бы закруглённый.

У керамического же нагревателя на торце есть характерная «ступенька». В керамических нагревателях также встроен прецизионный тонкоплёночный терморезистор — датчик температуры. Узор в керамике от термодатчика и нагревателя виден даже невооружённым глазом. Вот взгляните.

Чтобы убедиться полностью – включите паяльник и оцените скорость нагрева жала. Если долго разогревается, то это нихром.

В своей Lukey 936D я обнаружил керамический нагреватель HAKKO 1321 (А1321) – на нагревателе соответствующая надпись.

Ещё когда выбирал её в магазине, обратил на это внимание. А вот у более дешёвой Lukey 936A (она без цифрового индикатора) я обнаружил нихромовый нагреватель с каплей на торце и надписью TAIWAN (Тайвань). Поэтому её покупать не стал. Жутко не люблю, когда паяльник долго разогревается

У станции Lukey 936+ (не А) уже керамический нагреватель Hakko-1321, а не нихром. Маленькое такое различие в названии, а какая разница в цене и качестве.

А вот уже нагревательный элемент паяльной станции A-BF GS90D на 90 Вт. Он также керамический, со ступенькой.

Если приглядеться, то на корпусе можно обнаружить надпись А1329 DC и «узоры».

Выглядит эта паяльная станция как обычный паяльник без отдельного блока. Несмотря на это, этот паяльник – настоящая термостатированная паяльная станция. Правда, без гальванической развязки — трансформатора в ней, естественно, нет 🙂

Контроль температуры жала (термостатирование).

Хорошая паяльная станция имеет нагреватель с температурным датчиком и посредством обратной связи поддерживает заданную оператором температуру жала. Если расковырять паяльник от той же Lukey 936D, то можно обнаружить, что керамический нагреватель имеет 4 вывода, два красных идут на спираль нагревателя, а два синих вывода идут от тонкоплёночного терморезистора.

Померив сопротивление на парах этих выводов, я получил следующие данные (комнатная t 0 ):

Нагреватель — 3,3 Ω (Ом);

Терморезистор — 50

Вывод: да, это настоящая керамика .

Откровенные подделки имеют нагреватель с 2 выводами. Вот простейший паяльник без термостабилизации.

В цифровых паяльных станциях контроль температуры осуществляется микроконтроллером. Сигнал с термодатчика в нагревателе оцифровывается и сравнивается с тем значением, которое задал оператор. Плюс цифрового управления — точность. Все цифровые паяльные станции имеют кнопки для установки температуры. Реже — энкодер. Например, Lukey 702 имеет нихромовый нагреватель, но цифровое управление. Поэтому и заслужила уважение среди радиолюбителей.

В аналоговых паяльных станциях для поддержания заданной температуры используется компаратор, например, на базе микросхемы LM358 (HA17358), а в качестве задатчика температуры используется обычный переменный резистор. К таким станциям относится Lukey 936D. Разбирал лично и убедился в этом.
Аналоговый контроль температуры хуже, так как дополнительную ошибку вносят механические элементы (переменный резистор), сопротивление контактов термодатчика, контактов разъёма, изменение параметров элементов. Некоторые модели аналоговых станций требуют калибровки перед использованием.

Стоит различать регулировку мощности и термостабилизацию. Возможно, кто-то уже делал так называемый регулятор температуры жала паяльника. Простейшие его схемы просто уменьшают мощность, подаваемую на нагреватель паяльника, и не имеют обратной связи по температуре. Благодаря снижению мощности можно снизить и температуру жала.

Применялись такие приставки в основном для электрических паяльников с медным жалом. При простое, жало такого паяльника сильно нагревается и выгорает. Чтобы как-то уменьшить такой эффект и применялась регулировка по мощности. Если сильно уменьшить мощность, то теплоёмкости жала может не хватить и припой будет залипать. Пайка будет затруднена.

Паяльники с термостабилизацией отслеживают именно температуру жала (обратная связь). Остыло — побольше мощности, перегрелось — меньше.

Мощность паяльной станции.

Весьма важный параметр. Для начала нужно представлять, зачем нужна паяльная станция. Можно ведь и вёдра паять:). Для пайки радиоэлектронных компонентов достаточно паяльной станции на 40-60W, но лучше иметь и помощнее. Для себя, кроме Lukey 936D (нагреватель А1321 на 50W, 24V), я приобрёл ещё и A-BF GS90D (нагреватель А1329 на 90W, 220V). Хотел на 110 Вт купить – модель A-BF GS110D, но для неё желательны жала 900L, хотя подходят и 900M.

Как видим, у обеих станций нагревательные элементы на разное рабочее напряжение. У 936-ой низковольтный (24V), а у A-BF GS90D — высоковольтный (220V). Если безопасность на первом месте, то лучше использовать паяльную станцию с низковольтным нагревателем. Так, например, насколько мне известно, ранее в детских кружках радиолюбителей запрещалось использовать паяльники на 220V, допускалось паять только низковольтными на 36V.

Также при ремонте чувствительной аппаратуры, например, мобилок, лучше использовать станцию с низковольтным паяльником. Тут тебе и гальваническая развязка от электросети через трансформатор, и заземление жала. Убить статикой элемент будет крайне трудно.

Сменные жала.

Выбирая паяльную станцию, стоит подумать о том, насколько доступны сменные жала для данной модели паяльника. Самые распространённые — это жала серии 900M. Вот они на фото.

Советую прикупить хотя бы ещё одно жало для паяльной станции. Родное жало, как правило, не ходовое – конусообразной формы.

Если не собираетесь дымить паяльником каждый день, то можно купить медные жала 900M. Они намного дешевле, но довольно быстро «выгорают». Медь со временем растворяется в припое и, максимум, что можно сделать с жалом – это заточить его напильником. Можно на пробу взять медные жала разных профилей и поработать ими. Если каким-то работать очень понравится, то уже потом купить качественное, невыгораемое жало.

Защита от статического электричества.

Наверное, уже видели такую надпись – ESD SAFE. Обычный электрический паяльник не имеет защиты от статического электричества и электрического разряда. Кроме того, медный стержень отлично передаёт все электромагнитные всплески из электросети на паяемый элемент, ведь нихромовая спираль — это, по сути, катушка индуктивности.

В паяльных станциях суть ESD SAFE сводится к следующему. Штуцер, который фиксирует печатную плату с нагревателем и втулку, которая контактирует со сменным жалом, заземляют — подключают к третьему, заземляющему выводу сетевой вилки. В этом не трудно убедиться, если замерить сопротивление от жала до третьего вывода вилки.

Беда в том, что не в каждом доме смонтирована электропроводка с заземлением. Так что имейте это в виду, если впредь будете работать с особо капризными электронными компонентами.

Также в качестве защитного «экрана» от электромагнитных импульсов выступает и керамический нагреватель. Керамика — отличный изолятор.

Ремонтопригодность.

Это качество можно оспорить, так как сейчас цена паяльных станций хобби-уровня невелика и вряд ли кто-то станет ремонтировать неисправную. Но всё же. Основная рабочая деталь паяльных станций – это нагревательный элемент. Он легко меняется, если родной вышел из строя. С обычными паяльниками такого трюка не пройдёт, так как если сгорела нагревательная спираль, то такой паяльник можно смело выбрасывать.

Паяльная станция

Паяльная станция – это приспособление, упрощающее процесс проведения пайки. А направление движения целиком определяется условиями. Чем точнее выдерживаются условия пайки, тем качественнее получается шов, но потребуется дополнительное оборудование.

Из истории пайки и металлургии

Известны сведения, что пайка применялась в Месопотамии уже 5000 лет назад. Избранные шумерские мечи за 3000 лет до Рождества Христова собирались указанным методом. Неправильный процесс пайки приводит к печальным последствиям. Экспедиция Скотта к Южному полюсу погибла из-за того, что ёмкости, паяные оловом, растеряли запас горючего. Небольшие знания в области металлургии сумели бы коренным образом изменить ход истории. Ведь Скотт достиг полюса первым и уже возвращался назад… Поэтому важен научный подход.

В США зарегистрировано общество сварщиков. Это официальная организация, которая занимается специфическими вопросами соединения металлов. Любой желающий вправе проверить на aws.org. Американское общество сварщиков стало некоммерческой организацией, основанной в 1919 году с целью изучения и описания процессов сварки и пайки. Издания упомянутого социума полны наукоёмких определений.

Логотип Американского общества сварщиков

AWS охватывает свыше 73.000 человек и состоит из 22 отделов, делящихся на 250 секций, раскиданных по миру. Благодаря этой организации, знания, касающиеся сварки и пайки, постоянно систематизируются и поддерживаются в свежести. Первые трудности американское государство стало испытывать в период I мировой войны, когда скорость создания боевой техники сильно пострадала из-за отсутствия стандартов. Президент Вудроу Вилсон обратился за помощью к профессору Комфорту Адамсу для создания специального комитета, способного заняться вопросом.

28 марта 1919 года родилось AWS. Уже за первый год существования организация выросла до 217 участников, обзавелась собственными публикациями и штаб-квартирой. В первые годы общество жило за счёт сборов в пользу собственного журнала. Сегодня общество занимается обучением профессионалов мира, продолжает научные публикации, ведёт аккредитацию специалистов.

Процесс пайки: припой, флюс, технологические режимы

Не каждый сразу понимает, зачем нужна паяльная станция. Для большинства это просто удобная подставка. Мы утверждаем, что технологический режим часто определяет успех или неудачу мероприятия. Пайкой принято называть процесс соединения двух металлов при помощи припоев без плавления. В процессе активно участвует флюс, в задачи которого входит удаление оксидной плёнки, улучшение свойств смачиваемости и прочие. К припою предъявляется ряд условий:

1. От припоя зависит прочность будущего соединения.
2. Сплав, использующийся в этом качестве, обязан хорошо смачивать соединяемый металл.
3. В местах контакта неизбежно образуется диффузия, процесс не должен снижать прочности.

Если говорить подробно, характеристики припоя удобно отображать в виде температурных диаграмм, наподобие тех, что иллюстрируют состояния стали. Оказывается, у смеси двух металлов вне зависимости от процентного состава композиции одинаковая точка отвердевания. Но окончательное плавление происходит при разной температуре. К примеру, при смешивании серебра и меди образуется сплав с соотношением компонентов 72:28, причём точка плавления (ликвидус) максимально приближена к кристаллизации (солидус). Этим обеспечивается гомогенность припоя при работе. В противном случае подвижные его фракции при относительно низких температурах отделяются.

Все это приводит к возникновению неоднородности, что затрудняет процесс пайки. Припой, для которого ликвидус и солидус различаются слишком сильно, рекомендуется заранее прогревать чуть сильнее необходимого уровня. Много трудностей ждёт человека, неправильно выдерживающего технологию. Список явлений, влияющих на процесс пайки и снижающих качество:

• Водородная хрупкость присуща сталям, меди и серебру. Суть явления – окислы металлов восстанавливаются атомами водорода, легко проникающими в кристаллическую решётку. Получившаяся вода внутри создаёт гигантское давление, разрушающее металлы в области шва. Сложнее прочего приходится с медью, а сталь можно на время предварительно выдержать при температуре до 100 градусов Цельсия, чтобы избавиться от водорода.
• В сталях (и прочих сплавах), содержащих хром, при пайке идёт активное образование карбида металла. В результате коррозийная стойкость шва резко снижается. Карбид обнаруживает тенденцию откладываться в некоторых частях кристаллической решётки. Процесс возможно выправить нагревом до 1000 – 1130 градусов, что заставит соединение вновь раствориться, но для большинства паяных швов подобный подход недопустим. Вместо этого применяется нагрев лишь до 870 градусов с последующим охлаждением в печи до 540 градусов.
• В ходе термических нагрузок при пайке часто замечается растрескивание металла. Чтобы избежать этого, вместо закалки часто применяют отжиг. Стараются сборные соединения выполнить без механического напряжения в точках шва. Нагрев производится постепенно. Обратная сторона монеты – массивные детали доводят до кондиции по возможности быстро. В этом случае нагрев при пайке не успевает захватить весь объем, что значительно снижает напряжение. Ключом становится правильная технология. Играет роль правильный выбор припоя.

Сплав для работы

Задача паяльной станции

Важно правильным образом выдержать режим. Особенно сказанное касается температуры. Если брать микросхемы BGA (поверхностный массив шариков), паяльник в этом случае бессилен. Вместо этого подложка предварительно прогревается феном до нужной температуры, потом чип ставится на место. Технология основана на том, что нижняя контактная часть поверх многочисленных ножек содержит небольшие шарики припоя. Они формируются из специальных заготовок с использованием металлических шаблонов.

Для поддержания нужной температуры используется паяльная станция. Важно поверхность после процедуры спиртом очистить от флюса. Чтобы в дальнейшем избежать коррозии. Потому нередко паяльные станции содержат наряду с традиционным жалом подобие строительного фена. Причём устройство регулируется для подстройки температуры.

Обычно используется раскалённый воздух, удаётся найти в продаже модели, работающие за счёт инфракрасного излучения или явления индукции (как новейшие кухонные плиты). Паяльная станция позволяет полностью контролировать процесс. Если это рабочее место для монтажа SMD-чипов, подложка предварительно прогревается до 150 градусов Цельсия, порой бывает и горячее. Так, что компоненты гибридной схемы снимают при помощи пинцета. Температура специально подбирается такой, чтобы ударно действовать на припой, но не вызывать порчу чуткой электронной начинки.

Домашняя станция для пайки

Параметры и особенности паяльных станций

Назначение

Паяльная станция предназначена для разных целей. Для микросхем BGA (ножки скрыты под корпусом чипа) применяется бесконтактный метод (фен), им в некоторых случаях возможно пользоваться и в отношении SMD (боковое расположение ножек). Нужно чётко представлять, что получится в конечном итоге, ведь расходные материалы применяются разные. Для мелких микросхем в комплекте неплохо иметь специальные ухваты (чаще называют вакуумными пинцетами либо присосками), а выравнивание в небольших пределах производится обычными стальными пинцетами.

Иногда указанная оснастка идёт в комплекте паяльной станции, несложно присмотреть в магазине, к примеру, на Алиэкспресс. Если речь идёт о бесконтактной пайке, выглядит разумным отыскать в продаже оборудование со специальным куполом для предварительного подогрева платы. Можно на Ютуб лицезреть видео, где неопытный мастер терпит неудачу в процессе демонтажа SMD чипа по простой причине, что поверхность кристалла велика, а ножки расположены на большом протяжении. Требуется нагреть всю конструкцию до температуры 210 – 350 градусов (в зависимости от марки припоя). Тут же выложен ролик, где другой профи удаляет начинку платы обычным пинцетом, предварительно прогрев все на куполе. Выводы делайте самостоятельно.

Температура

Косвенно максимальная температура воздуха (или жала) зависит от потребляемой мощности. В продаже найдутся паяльные станции, греющиеся до 425 градусов Цельсия. Этого хватит, чтобы работать с легкоплавкими припоями (до 450 градусов Цельсия). Если потребуется применить медно-цинковый сплав, в таких условиях не получится. Зато удастся без труда орудовать оловянно-свинцовыми или серебряными припоями. Если обратить взор на строительный рынок, легко найти фен с температурой струи 800 и даже 900 градусов Цельсия. Это позволит легко растопить медно-цинковый припой, но контроль над процессом нагрева окажется не столь точным.

Настройка температуры для работы

В отдельных условиях это не слишком важно, а иногда – наоборот – критично. Увеличение массовой доли цинка снижает температуру плавления, возрастает и хрупкость. Контроль нагрева выполняется через потенциометрические регуляторы (вращающиеся ручки). На хорошей паяльной станции имеется небольшой дисплей, где температура отображается в цифрах. Это удобно, настроить режим с точностью до долей процента возможно только в этом случае. От мощности зависит косвенно максимальная температура, это влияет и на скорость выхода на режим. Паяльную станцию нельзя назвать главным потребителем. Редко мощность прибора превышает 100 Вт (эквивалентно системному блоку персонального компьютера).

Комплектация

При работе контактным методом потрудитесь приобрести губку для очистки паяльного жала. Это негорючая ветошь полимерного происхождения, помогающая держать инструмент в чистоте. Жало в тяжёлых случаях очищается напильником или надфилем, применяется и флюс, снимающий оксидную плёнку и остатки припоя. Поверхность делается практически зеркальной для пайки микроэлектроники. На Ютуб посоветуют иметь для горячей зачистки контактных площадок платы медной оплётки высокой гибкости, служащей абразивом.

Без элементарного оборудования провести операцию реболлинга не удастся. К общим приспособлениям относят:

1. Флюс для очистки контактных поверхностей.
2. Металлические маски по форме контактных площадок микросхемы.
3. Набор шариков из припоя по размерам отверстий шаблона.

Профессиональные мастера иной раз обходятся без увеличительного стекла, но новичку спаять микросхему со стороной 2 мм сложно в отсутствие специальных приспособлений.
