Никелирование в домашних условиях технология

Особенности и технология никелирования в домашних условиях

Никелирование в домашних условиях – процесс несложный. После его проведения металлическая поверхность становится защищенной от коррозии на долгое время. Материал применяется в машиностроительном производстве, в сфере пищевой промышленности, в оптическом производстве.

Конструктивные элементы из черных или цветных металлов защищены от коррозии и меньше подвергаются износу. Если в составе раствора никеля присутствует фосфор, то поверхностная пленка становится прочнее и показатель твердости приближается к хромированной поверхности.

1. О процессе выполнения
2. Проведение работы
3. Электролитическое никелирование
4. Химический способ
5. О черном покрытии
6. О ваннах для никелирования
7. О хромировании пластика

О процессе выполнения

Никелирование – востребованная часть технологии и удачное решение для покрытия обработанного изделия. На деталь наносится тонкий слой жидкого никеля, регулируемой толщины в пределах от 0,8 мкм до 0,55 микрометров. Никелирование металла также выполняет функцию декоративного покрытия.

Этот процесс обеспечит формирование прочной пленки, способствующей обеспечению, в свою очередь, защиты изделия от щелочей и кислот, атмосферных проявлений. Для выпуска сантехнической продукции покрытие труб, кранов, переходников и иных деталей – идеальное решение.

Защиту от внешних воздействий этим методом рекомендуется выполнять для:

1. Изделий из металла, эксплуатация которых предусматривается под открытым небом.
2. Кузовов автомобильных средств.
3. Инструментов и оборудования, которым оснащены стоматологические клиники.
4. Металлических деталей, если их эксплуатация планируется в водной среде.
5. Стальных или алюминиевых конструкций, выполняющих функции ограждения.
6. Изделий, при эксплуатации которых будет взаимодействие с химическими средами.

Всего практикуется несколько уникальных методов выполнения работ. Они нашли применение и в производстве, и в быту. При любом раскладе заинтересовывает процесс проведения этой работы в личных мастерских, ведь не нужно выполнять сложных технологических операций.

К данным методам относят:

• химическое никелирование;
• электролитическое нанесение покрытия.

Параметры гальванических покрытий:

Проведение работы

Нанесение на обрабатываемую поверхность тонкой пленки материала способствует созданию блеска и защите от перепада температур и агрессивных воздействий внешних сред.

Перед непосредственным выполнением задачи, металл следует тщательно подготовить, чтобы сцепление никеля с поверхностным слоем было основательным.

Технология подготовки заключается в:

1. Обработке наждачной мелкозернистой бумагой.
2. Протирке поверхности щеткой и жесткой щетиной или металлической проволокой.
3. Промывании водой.
4. Обезжиривании в растворе кальцинированной соды.
5. Промывании чистой водой еще раз.

Так как поверхность, обработанная никелем, зачастую быстро теряет свойство отражать свет и тускнеет, то производится ее хромирование. Это покрытие обеспечивает надежность при эксплуатации изделия.

Покрытие можно наносить на медные и железные поверхности, или сплавы на их основе. Титан или вольфрам и иные металлы тоже можно обработать никелем. Покрывать такие материалы, как свинец, висмут, олово или кадмий не рекомендуется. Перед тем как наносить покрытие на стальную поверхность последнюю следует обработать тонким медным слоем.

Электролитическое никелирование

Его же называют гальваническое никелирование. Этот метод считается недорогостоящим, поэтому он наиболее чаще применяем. Покрытия получаются пористыми и непосредственно зависят от подготовки основания и толщины слоя защитного покрытия. Чтобы данная работа была произведена с должным качеством, следует уменьшить процент проявления пор. Для этих целей применяется предварительное омеднение детали или нанесение покрытия многослойным.

Электрохимическое никелирование оснований производится по следующим этапам:

• Электролит никелирования приготавливается по описанной схеме. Для этого на 200 мл воды нужно подготовить 60 граммов сульфата никеля, 7 граммов хлорида никеля, 6 граммов борной кислоты. Все компоненты тщательно развести в воде в предназначенной емкости. Чтобы покрыть стальную или медную поверхность следует использовать аноды из никеля, опускаемые непосредственно в электролит.
• Далее деталь закрепить на проволоке и поместить между пластинками из никеля, а проволоки, проходящие он никелевых пластинок нужно соединить. Подключение деталей производится к отрицательному электрическому заряду, а проволочек к положительному.
• После следует подключение реостата и микроамперметра к цепи регулирования источника тока. Чтобы обеспечить такое действие необходимо выбрать источники тока с показателем напряжения не больше 6 В. Действие силы тока на изделие должно длиться не более 20 минут.
• После обрабатываемое изделие нужно помыть и просушить. В результате получилось матовое сероватое покрытие.
• Для обеспечения блеска необходимо произвести полирование поверхностного слоя.

Химический способ

Этот метод считается дорогостоящим относительно электролитического. Получается достаточно прочное и тонкое основание нанесенного слоя.

Никелирование деталей производится следующим образом:

1. Берется 10%раствор цинка хлористого и разводится небольшими порциями в растворе никеля сернокислого до получения ярко-зеленого оттенка.
2. Далее используя сосуд из фарфора, полученную смесь следует нагреть до закипания. Не нужно пугаться, что получиться муть, это никаким образом не повлияет на качество запланированных работ.
3. Для никелировки следует опустить в кипящий раствор деталь, предварительно очищенную от пыли и обезжиренную содовым раствором.
4. Процесс кипения должен длиться не менее часа, но по мере испарения жидкости в емкость необходимо понемногу добавлять дистиллированную воду. В случае если насыщенный зеленый цвет будет светлеть, то это значит, что необходимо добавить небольшую часть сернокислого никеля.
5. После прохождения времени кипения следует вынуть деталь и промыть в воде с растворенным в ней мелом.
6. Тщательно высушить на открытом воздухе.

Изделия из чёрного металла, покрытые этим методом получаются прочными и надежными при эксплуатации.

Анализ химического нанесения защитного слоя показывает, что происходящий процесс лежит в основе восстановления никеля из соляной жидкости при помощи натрия гипофосфита и иных элементов. Растворы могут быть как щелочными, так и кислыми.

Предназначение кислотных составов лучше подходит для обработки цветных или черных металлов. Щелочи предназначены для нанесения на нержавеющие поверхности.

Кислота провоцирует снижение разряда при увеличении температуры, но поверхность получается с меньшим показателем шероховатости. При применении такого состава обеспечивается хорошее сцепление покрытия с поверхностью.

Для получения раствора изначально все ингредиенты разводятся в воде, а затем добавляется гипофосфит натрия. Одного литра раствора достаточно для никелирования площади поверхности 10х10 см2.

О черном покрытии

Черное никелирование одновременно преследует две цели:

• декоративность покрытия;
• специализированное назначение.

При этом недостаточно обеспечиваются свойства защиты металла, на основании этого заключения следует наносить промежуточные слои из цинка, кадмия или никеля. При этом сталь нужно оцинковать, а цветные металлы – никелировать. Толщина покрытия довольно толстая до 2 мкм, поэтому оно хрупкое. Для ванн с содержанием никелевого раствора добавляется значительное количество роданида и цинка.

Состав – около 50% элемента никеля, а в оставшейся части содержится углерод, цинк, азот и сера.

Никелирование алюминия либо стальных конструкций производится приготовлением ванн с растворением всех компонентов, с последующим их фильтрованием. С борной кислотой, как правило, возникают проблемы при ее растворении, но ее можно отдельно развести в воде при температуре до 700С. Насыщенное никелирование этим цветом прямо пропорционально показателю плотности подаваемого тока.

О ваннах для никелирования

В домашних мастерских для ванн никелирования используется три составляющих: сульфат, борная кислота и хлорид. Сульфат – играет роль источника образование ионов никеля. Для функционирования анодов из никеля существенное влияние оказывает хлорид, при этом процент концентрации не учитывается.

Если в ванне недостаточно хлорида, то выделение никеля небольшое, снижается показатель выходного тока, и качество полученного покрытия оставляет желать лучшего.

Аноды растворяются почти в полном объеме для протекания процесса покрытия алюминиевых или медных изделий. Хлорид способствуют увеличению проводимости ванн при больших концентрациях цинка. Раствор борной кислоты обеспечивает нормальный уровень кислотности.

Видео: химическое никелирование.

О хромировании пластика

Хромирование пластика в домашних условиях производится следующим образом:

1. Чтобы покрыть пластмассу необходимо присоединить конструктивные элементы или детали к трансформатору.
2. Взять кисточку, присоединенную тоже к трансформатору и залить электролитом.
3. На предварительно подготовленную поверхность нанести слой электролита, движениям и вверх-вниз.
4. При необходимости нанесение слоя нужно повторить.

Чтобы хорошо лег слой покрытия, повторять процесс следует не менее 30 раз.

Не всегда удается хромирование изделий из пластика, поэтому предпочтение отдается растворам на никеле.

Хромирование пластмассовых изделий достаточно трудоемкое и затратное, к примеру, цена на трансформатор немалая. Так что лучшим решением будет обращение в специализированную организацию.

При выполнении любой из работ по покрытию изделий происходят химические процессы, поэтому справочник химика 21 пригодится.

Никелирование в домашних условиях – получение красивых и надежных покрытий

Покрывая никелем детали из цветных металлов и стали, повышают их сопротивление воздействию коррозионных процессов и механического износа. Никелирование в домашних условиях доступно каждому и характеризуется несложной технологией.

1 Никелирование металлических поверхностей – азы технологии

Никелирование заключается в нанесении на поверхность обрабатываемого изделия тонкого никелевого покрытия, толщина которого, как правило, составляет 1–50 мкм. Этой операции детали подвергают с целью их защиты или для получения характерного (матово-черного или блестящего) внешнего вида никелируемой поверхности. Покрытие, независимо от оттенка, надежно предохраняет металлические предметы от коррозии на открытом воздухе, в растворах солей, щелочей, слабых органических кислот.

Как правило, никелируют детали, изготовленные из стали или таких металлов и сплавов из них, как медь, алюминий, цинк, реже – титан, марганец, молибден, вольфрам. Нельзя обрабатывать химическим никелированием поверхности изделий из свинца, олова, кадмия, висмута, сурьмы. Никелевые покрытия используют в различных промышленных отраслях для защитно-декоративных и специальных целей или в качестве подслоя.

Эту технологию применяют при восстановлении поверхности изношенных деталей различных механизмов и автомобилей, покрытия измерительного и медицинского инструментов, предметов и изделий домашнего обихода, химической аппаратуры, деталей, эксплуатируемых под незначительными нагрузками в условиях воздействия крепких растворов щелочей или сухого трения. Существует 2 метода нанесения покрытий из никеля – электролитический и химический.

Второй несколько дороже, чем первый, однако позволяет получать равномерное по толщине и качеству покрытие на всей поверхности детали, при условии, если обеспечен доступ раствора ко всем ее участкам. Никелирование в домашних условиях является вполне осуществимой задачей. Перед началом работ изделие тщательно очищают от загрязнений и ржавчины (если есть), обрабатывают мелкой наждачной бумагой, чтобы снять оксидную пленку, промывают водой, затем обезжиривают и еще раз промывают.

2 Секреты увеличения стойкости и срока службы никелевых покрытий

Перед никелированием стали желательно выполнять меднение изделия (покрывать подслоем меди). Эта технология используется в промышленности, как отдельный процесс, а также как подготовительный перед серебрением, хромированием, никелированием. Меднение, предваряющее нанесение других слоев, позволяет выровнять дефекты поверхности и обеспечивает надежность и долговечность внешнего защитного покрытия. Медь держится на стали очень прочно, а другие металлы осаждаются на нее гораздо лучше, чем на чистую сталь. Помимо этого, никелевые покрытия не сплошные и на 1 см2 имеют сквозные (до металла подложки) поры:

• несколько десятков – для однослойных покрытий никелем;
• несколько – для трехслойных.

В результате этого коррозионным процессам подвергается металл подложки, находящийся под никелем, при этом возникают условия, провоцирующие отслаивание защитного покрытия. Поэтому, даже при предварительном омеднении, многослойном никелировании, а особенно при однослойном на чистую сталь, необходима обработка поверхности защитного покрытия из никеля специальными составами, которые закрывают поры. При самостоятельной обработке в домашних условиях возможны следующие способы:

• протереть деталь с покрытием кашицеобразной смесью воды с окисью магния и сразу же погрузить ее на 1–2 минуты в 50 % состав соляной кислоты;
• протереть 2–3 раза поверхность детали легко проникающим смазочным составом;
• сразу после обработки еще не остывшее изделие погрузить в рыбий жир (невитаминизированный, лучше старый, который уже непригоден по прямому назначению).

В двух последних случаях излишки смазки (жира) удаляют с поверхности через сутки бензином. В случае обработки больших поверхностей (молдингов, бамперов автомашин) рыбий жир используют следующим образом. В жаркую погоду им протирают деталь 2 раза с промежутком в 12–14 часов, а через 2 суток удаляют излишки бензином.

3 Электролитическое никелирование в домашних условиях

Этот способ требует подготовки электролита, состав которого следующий:

• 140 г сернокислого никеля;
• 50 г сернокислого натрия;
• 30 г сернокислого магния;
• 5 г поваренной соли (хлористого натрия);
• 20 г борной кислоты;
• 1000 г воды.

Химикаты растворяют по отдельности в воде, полученные растворы фильтруют, после чего смешивают. Готовый электролит наливают в емкость. Для гальванического никелирования необходимы электроды из никеля (аноды), которые опускают в ванну с электролитом (одного электрода недостаточно, так как полученное покрытие будет неравномерным). Между анодами на проволочке подвешивают деталь. Медные проводники, идущие от никелевых пластин, соединяют в одну цепь и подключают к положительному выводу источника постоянного тока, провод от детали – к отрицательному.

Для управления силой тока в цепь включают сопротивление (реостат) и миллиамперметр (прибор). Напряжение источника тока должно быть не больше 6 В, плотность тока необходимо поддерживать на уровне 0,8–1,2 А/дм2 (площади поверхности изделия), температура электролита комнатная 18–25 оC. Ток подают 20–30 минут. За это время образуется никелевый слой толщиной примерно 1 мкм. Затем деталь вынимают, как следует промывают водой и просушивают. Полученное покрытие будет серовато-матового цвета. Чтобы слой никеля приобрел блеск, поверхность детали полируют.

Если нет сернокислого натрия и магния, то берут больше сернокислого никеля, доводя его количество в электролите до 250 г, а также борной кислоты – 30 г, натрия хлористого – 25 г. Никелирование в этом случае проводят при значениях плотности тока в пределах 3–5 А/дм2, раствор нагревают до 50–60 оC.

Недостатки электролитического метода:

• на рельефных, неровных поверхностях никель осаждается неравномерно;
• невозможность нанесения покрытия в глубоких и узких полостях, отверстиях и тому подобного.

4 Химическое никелирование изделий в домашних условиях

Все составы для проведения химического никелирования универсальны – пригодны для обработки любых металлов. Готовят растворы, соблюдая определенную последовательность. В воде растворяют все химреактивы (исключая гипофосфит натрия). Посуда должна быть эмалированная. Затем раствор нагревают, доводя его температуру до рабочей, после чего растворяют гипофосфит натрия. Деталь завешивают в жидком составе, температуру которого поддерживают на необходимом уровне. В 1 л подготовленного раствора возможно провести никелирование изделия, площадь поверхности которого до 2 дм2.

Используют следующие составы растворов, г/л:

• Натрий янтарно-кислый – 15, никель хлористый – 25, натрия гипофосфит – 30 (кислотность раствора pH – 5,5). Рабочая температура смеси – 90–92 °С, скорость наращивания покрытия – 18–25 мкм/ч.
• Никель сернокислый – 25, натрий янтарно-кислый – 15, натрия гипофосфит – 30 (pH – 4,5). Температура – 90 °С, скорость – 15–20 мкм/ч.
• Никель хлористый – 30, кислота гликолевая – 39, натрия гипофосфит – 10 (рН – 4,2). 85–89 °С, 15–20 мкм/ч.
• Никель сернокислый – 21, натрий уксуснокислый – 10, свинца сульфид – 20, натрия гипофосфит – 24 (pH – 5). 90 °С, до 90 мкм/ч.
• Никель хлористый – 21, натрий уксуснокислый – 10, натрия гипофосфит – 24 (pH – 5,2). 97 °С, до 60 мкм/ч.
• Никель хлористый – 30, кислота уксусная – 15, свинца сульфид – 10–15, натрия гипофосфит – 15 (pH – 4,5). 85–87 °С, 12–15 мкм/ч.
• Никель хлористый – 30, аммоний хлористый – 30, натрий янтарно-кислый – 100, аммиак (25 % раствор) – 35, натрия гипофосфит – 25 (pH – 8–8,5). 90 °С, 8–12 мкм/ч.
• Никель хлористый – 45, аммоний хлористый – 45, натрий лимоннокислый – 45, натрия гипофосфит – 20 (pH – 8,5). 90°С, 18–20 мкм/ч.
• Никель сернокислый – 30, аммоний сернокислый – 30, натрия гипофосфит – 10 (pH – 8,2–8,5). 85 °С, 15–18 мкм/ч.
• Никель хлористый – 45, аммоний хлористый – 45, натрий уксуснокислый – 45, натрия гипофосфит – 20 (pH – 8–9). 88–90 °С, 18–20 мкм/ч.

По истечении нужного времени изделие промывают в воде, содержащей небольшое количество распущенного мела, затем просушивают и полируют. Полученное таким способом покрытие сталь и железо держат достаточно прочно.

В основе химического процесса никелирования лежит реакция, при которой никель восстанавливается из раствора солей на его основе в присутствии гипофосфита натрия и при помощи остальных химических реактивов. Применяемые составы делят на щелочные (уровень pH превышает 6,5) и кислые (показатель рН составляет 4–6,5). Последние лучше использовать для обработки черных металлов, меди, латуни, а щелочные предназначены для никелирования нержавеющих сталей.

Использование кислых составов позволяет получать на полированном изделии более гладкую, равномерную поверхность, чем с помощью щелочных. У кислых растворов есть и другая немаловажная особенность – вероятность их саморазряда при превышении значений рабочей температуры меньше, чем у щелочных. Никелирование, своими руками выполненное, с использованием щелочных составов гарантирует более прочное и надежное сцепление слоя никеля с металлом, на который произведено его нанесение.

Технологии никелирования в домашних условиях, оборудование и составы раствора

Защита «железа» от коррозии производится в нескольких случаях: при первичной обработке, в целях восстановления повреждения на отдельном участке или декорирования какого-либо образца. При этом используются различные металлы – латунь, медь, серебро и ряд других. Разберемся с технологией никелирования в домашних условиях как одной из самых простых и доступных в плане самостоятельной реализации.

Кроме того, она является и самой распространенной. При покрытии деталей защитным слоем из других металлов тончайшая пленка никеля играет роль промежуточного. Его целесообразно наносить, к примеру, перед хромированием деталей.

Единица измерения компонентов – г/л воды (если иное не оговорено). Все использующиеся химикаты разводятся отдельно, тщательно фильтруются и только после этого перемешиваются для получения электролитического раствора.

Подготовка образцов к никелированию

Все мероприятия не только идентичны, но и обязательны, независимо от выбранной технологии нанесения защитного (декоративного) слоя.

Пескоструйная обработка

Цель – максимально убрать ржавчину, окислы (декапирование) и иные инородные наслоения. Вы можете прочесть статью о том, как изготовить пескоструйный аппарат в домашних условиях, из подручных материалов. К примеру, переделать краскопульт.

Составы для декапирования

№1. Серная (концентрированная) кислота (75 г) + хромпик (3 г) на полстакана воды. Время выдержки детали в растворе – порядка 20 сек.

№2. Кислота серная (соляная) 5 г + вода (полстакана). Время обработки – до 1 мин.

Шлифовка

Такое тщательное выравнивание способствует получению однородного никелевого слоя и снижает расход подготовленного раствора. В зависимости от значительности дефектов (величины зазоров, царапин) применяется наждачная бумага с разной зернистостью, щетки карцовочные, шлифовочные пасты.

Обезжиривание

Предварительно, после шлифовки, образец промывается под проточной водой для удаления всех налипших фракций. Что использовать (спирт, бензин, уайт-спирит или специально приготовленный раствор), решается на месте. Главное условие – растворитель должен быть «совместим» с материалом основы, подвергающейся никелированию.

В особо трудных случаях, если не помогают имеющиеся в продаже растворители, целесообразно готовить препараты для обезжиривания самостоятельно.

Рецепты водных растворов для стали и чугуна

№1. Едкий натр (10 – 15) + «жидкое стекло» (10) + сода кальцинированная (50).

№2. Едкий натр (50) + фосфорнокислый натрий и кальцинированная сода (по 30) + «жидкое стекло» (5).

Цветных металлов

№1. Фосфорнокислый натрий + хозяйственное мыло (по 10 – 15).

№2. Едкий натр (10) + натрий фосфорнокислый (50 – 55).

Рекомендации

Чтобы проверить качество обезжиривания, достаточно образец смочить водой. Если она покрывает поверхность тончайшей пленкой, без образования капель, это свидетельствует о том, что цель технологической операции достигнута и деталь готова к никелированию. Рабочая температура растворов – в пределах +(65 – 85) ºС.

Технологии никелирования

Никелирование электролитическое

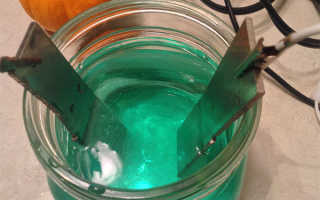

Простейшие схемы для домашнего применения представлены на рисунке.

Сосуд (1) – любой удобной формы и вместимости. Единственное требование – материал должен быть химически нейтрален по отношению к применяемому электролиту. Чаще всего в домашних условиях при никелировании используются емкости из стекла. Аноды (2) – никелевые. Чтобы покрытие образца получилось равномерным, однородным, они должны находиться с разных сторон заготовки. Поэтому – не менее 2-х. Деталь (3). Она же является катодом. Вывешивается так, чтобы не касалась стенок и днища емкости.

Соединения: плюс источника – с пластинами, минус – с образцом.

Состав раствора для никелирования: сернокислые натрий (50), никель (140), магний (30) + борная кислота (20) + соль поваренная (5).

Условия никелирования: температура +22 (±2) ºС, плотность тока – в пределах 1 (±0,2) А/дм².

Технология никелирования. Включается питание и выставляется требуемое значение тока. Процесс длится от 20 минут до получаса. Степень готовности детали определяется визуально, по оттенку (серовато-матовому) и его однородности.

При дефиците (отсутствии) некоторых компонентов в домашних условиях можно приготовить состав с ограниченным количеством ингредиентов, повысив их долевое содержание на литр воды.

Что учесть

Качество никелирования во многом зависит от кислотности раствора. Проверяется по окрашиванию лакмусовой бумаги – цвет должен быть красным. При необходимости понизить значение кислотности можно ввести в электролит аммиачный раствор. Дозировка определяется самостоятельно; ориентир – оттенок лакмусового «индикатора». Электролитический способ никелирования не всегда эффективен. Если поверхность образца имеет сложный рельеф, то покрытие ляжет неравномерно, а на особо проблемных участках его может и вообще не быть. Например, в пазах, щелях, отверстиях и так далее.

Никелирование химическое

Технология намного проще, так как все, что понадобится – фарфоровая (эмалированная посуда). При этом качество – выше, так как необработанных участков не останется. Все компоненты растворяются в воде, после чего раствор нагревается до температуры примерно +(85 – 90) ºС. И после этого, независимо от применяемой рецептуры, в него вводится натрия гипофосфит (обозначим НГ).

Составов для химического никелирования довольно много. Вот некоторые рецепты:

№1. Сернокислые аммоний и никель (по 30) – повышение температуры – НГ (10). Требуемая кислотность – около 8,5.

№2. Хлористый никель (30) + гликолевая кислота (40) – нагрев – НГ 10 (кислотность 4,2 – 4,4).

№3. Натрий лимоннокислый, хлористый аммоний и хлористый никель (по 45) – подогрев – НГ (20; 8,5).

Никелирование натиранием

Целесообразно практиковать при обработке крупногабаритных заготовок, для которых в домашних условиях подобрать емкость нужных размеров проблематично или невозможно. Сама методика несложная, так как при ней гальванические процессы исключаются. Трудность в другом – придется потратить много времени, чтобы подготовить необходимое оборудование и принадлежности. В первую очередь – щетку.

Источник постоянного тока с плавной регулировкой в пределах 5 – 15 В (до 2 А). Приобретать его специально для никелирования смысла нет, так как изготовить самостоятельно для человека, закончившего среднюю школу, не составит труда. Понадобится ТР с соответствующей вторичной обмоткой и выпрямитель (мост). Вполне подойдут диоды серии 303 – 305.

Щетка. Достаточно диаметром 25 (±) мм. Ее ручка должна быть из диэлектрика. Если ориентироваться на то, что есть в доме, то оптимальный вариант – сделать из отрезка трубы ПП или ПЭ. С одного торца ручка «глушится» крышкой. В качестве щетинок используется ворс, например, из синтетики.

Ворсинки собираются в пучок, верхняя часть которого обматывается проволокой (нержавейкой), под которую укладывается изогнутая никелевая пластина. Получается аналог малярной кисти. Это – анод схемы. Минус источника подключается к обрабатываемому изделию.

Провода. Хватит на 0,5 «квадрата». В гараже у любого хозяина всегда найдутся подходящие куски.

Рецептура состава

Сернокислые натрий и никель – 40 и 70. Кислота борная – 20. Натрий хлористый – 5.

Порядок никелирования: в ручку заливается приготовленный электролит, подается напряжение, и щетка планомерно, с прижимом, перемещается по детали. Неудобство в том, что придется постоянно осуществлять контроль над уровнем раствора в рукоятке и регулярно доливать. Но если в домашних условиях хочется покрыть никелем что-то объемное, например, бампер авто, колесные диски, то другого варианта просто нет.

Рекомендация – для упрощения процесса подготовки оборудования вместо щетки можно использовать пластину их никеля. Она играет роль анода. Ее необходимо обернуть в кусок фланели толщиной не менее 4 мм, и рядом с обрабатываемой деталью поставить емкость с электролитом. Технология простая – постоянно смачивая в растворе такой импровизированный электрод, водить им по поверхности образца. Эффект тот же самый, а результат зависит целиком от усердия и аккуратности домашнего мастера.

Итоговая обработка деталей

Просушка. Если образец имеет сложный рельеф, то необходимо убедиться в отсутствии влаги на всех проблемных участках (пазы, выемки и так далее). Герметизация поверхности. Никелевая пленка характеризуется пористостью, даже если покрытие делается в несколько слоев. Следовательно, прямого контакта основы с жидкостью избежать не получится. Дело лишь во времени. Результат – появление коррозии и отслоение никеля.

Чем можно герметизировать поры в домашних условиях:

Несколько экзотический, но эффективный способ – погружение еще теплого образца в рыбий жир. Смешать окись магния с водой, довести до состояния густой сметаны и натереть такой «кашицей» никелированную деталь и опустить на пару минут в раствор (50%) соляной кислоты. Обработать поверхность прозрачной, способной проникнуть вглубь структуры смазкой, в 2 – 3 захода.

Излишки препаратов (не раньше чем через 24 часа) легко смываются бензином.

Полировка

На данном этапе никелированной заготовке придается специфический блеск.

Полезная информация

Не всякое «железо» подвергается никелированию. Такая обработка не применяется для олова, свинца и других, менее распространенных в быту металлов и сплавов.

Для более качественного никелирования желательно сделать предварительное омеднение заготовки. Основных причин две.

Первая уже указана – пористость покрытия.

Вторая – с медью слой никеля скрепляется намного надежнее, чем с любым сплавом или чистой сталью. Следовательно, и никелированная деталь будет намного дольше сохранять неизменный привлекательный вид. Если есть возможность сделать в домашних условиях омеднение образца, то это лучшее решение проблемы.

При проведении никелирования в домашних условиях можно ориентироваться на такие данные – 1 л электролита хватит для обработки детали общей площадью не более 2 дм². Исходя из этого, и определяется потребное количество раствора.

Никелирование в домашних условиях

Никелирование сегодня распространено во многих сферах — от промышленности и машиностроения, до пищевой отрасли, может применяться в технических или декоративных целях. Данная технология используется для восстановления автозапчастей, покрытия оптики и медицинских инструментов, а также многих других деталей, подверженных условиям сухого трения или воздействия щелочей. Нанесение никелевого покрытия также в некоторых случаях может стать заменой хромированию (например, при работе со сложными геометрическими поверхностями). Многие предпочитают не обращаться за помощью к специалистам, а проводить никелирование своими руками в домашних условиях. Разобраться в этом хоть и сложном, но увлекательном процессе, вам поможет данная статья.

Никелирование своими руками в домашних условиях

Процедура покрытия никелем поверхности подразумевает за собой нанесение на деталь никелевого слоя толщиной от 1 до 50 мкм. Слой может быть матовым или блестящим, вне зависимости от этого он НЕ обеспечит надежную защиту детали от воздействия агрессивных сред (кислотных, щелочных), высокой температуры, а также возникновения коррозии. Это нужно обязательно иметь ввиду! Для достижения защитных свойств, покрытие должно быть подвергнуто обязательной постобработке.

Важным моментом процедуры никелирования в домашних условиях является правильная подготовка обрабатываемого изделия. Для этого с изделия необходимо удалить оксидную пленку, протерев наждачной бумагой, а затем щеткой, затем тщательно промыть под водой, обезжирить в нагретом содовом растворе, еще раз промыть.

Чтобы предупредить возникновение неприятных последствий неполной подготовки при никелировании в домашних условиях, металлические детали всегда следует покрывать более-менее толстым слоем никеля.

В качестве металлов для никелирования в домашних условиях обычно используют медь, железо, их сплавы. Категорически не рекомендуется наносить покрытие на свинец, олово, висмут и сурьму. Если обрабатываются стальные детали, принято наносить медный подслой.

Проведение никелирования в домашних условиях

На практике обычно применяются несколько типов никелирования — электролитическое и химическое. Химическое покрытие хоть и более затратно, но способно обеспечить лучшие результаты и качественное равномерное покрытие на всех участках поверхности.

Электролитическое покрытие никелем в домашних условиях

Обработанные электролитом покрытия отличает пористость, которая зависит от качества основы и толщины никелевого слоя. Чтобы обеспечить надежную защиту от возникновения коррозии, потребуется полностью исключить возможность появления пор. Добиться этого поможет меднение детали перед проведением процедуры никелирования или же нанесение покрытия в несколько плотных слоев.

Самый простейший электролит никелирования содержит:

• соль никеля (хлорид и/или сульфат);
• кислоту (соляную, серную или борную);
• буферную добавку.

Обрабатываемое изделие подвешивается на проволоке между электродами. Следует также соединить проволоки, которые идут от никелевых анодных пластин. Детали подключаются к «минусу» источника тока, а проволочки пластин — к «плюсу». Воздействие током должно происходить 15-20 минут. Далее деталь достают, тщательно промывают и высушивают. Если процедура прошла с учетом всех требований, изделие будет покрыто матовым слоем никеля серого оттенка. Для достижения блеска поверхности, изделие нужно будет отполировать. Стоит также учитывать, что электролитическое никелирование в домашних условиях не всегда проходит идеально, особенно при отсутствии знаний используемых технологий и необходимого оборудования. В таком случае, никель может неравномерно осесть на рельефе детали, и не покроет изделие целиком.

Химическое никелирование в домашних условиях

Вариант нанесения химического никелирования в домашних условиях более удобен, легок, а также производителен, позволяет покрыть изделие равномерным прочным металлическим слоем. Для проведения процедуры Вам потребуется любой электролит для химического никелирования (кислотный, щелочной или нейтральный). Жидкость нагревается до кипения, в качестве сосуда лучше всего использовать посуду из химического стекла. В кипящую смесь на 40-60 минут опускается обрабатываемое изделие, которое было предварительно очищено и обезжирено. По мере выпаривания жидкости, добавляется дистиллированная вода.

Если в процессе проведения никелирования в домашних условиях жидкость приобрела слабо-зеленый оттенок, следует равномерно добавлять сернокислый никель, пока смесь не будет нужного окраса. По завершении процедуры, достаньте изделие, промойте его в воде, просушите.

Растворы никелирования делятся на два вида:
Кислотные растворы обычно применяются для нанесения никеля на черные металлы или медные сплавы, так как дают более ровную поверхность. Щелочные растворы используют для покрытия нержавеющих сталей, гарантируют качественное сцепление никеля с металлической поверхностью. Реактивы потребуются чистые – у таких на этикетке обозначена буква «Ч».

Черное никелирование

Черное никелевое покрытие наносится как в технических, так и в декоративных целях. Такой слой не отличается высокими защитными характеристиками, он имеет глубокий черный цвет, но покрытие не стойко к истиранию и поэтому не подходит для изделий, которые требуют механической стойкости покрытия. При подготовке электролиты в ванны для черного никелирования добавляется большое количество цинка. Если нанесение покрытия будет проводиться на поверхность стального изделия, то потребуется фильтрация готового раствора через слой фильтровальной бумаги. Насыщенного черного цвета можно добиться правильно задав значение плотности тока. Полученное в результате процедуры покрытие будет лишь наполовину содержать никель, остальная половина состоит из азота, углерода, цинка и серы.

Ванны для никелирования

Сцепление никелевого слоя с металлической поверхностью является относительно невысоким, но эту проблему можно устранить путем обработки никелевого покрытия при температуре. В процессе низкотемпературной диффузии, отникелированные детали нагреваются до 400 о С, выдерживаются еще 1 час при такой температуре, что делает такое никелирование опасным в домашних условиях.

Осуществляя эту процедуру, следует помнить, что многие закаленные никелированные детали (например, пружины, рыболовные крючки и т.д.) при таких высоких температурах теряют свою твердость. Поэтому подобные детали рекомендуется обрабатывать в температурном диапазоне 270-300 о С, выдерживая не менее 2-3 часов. Такая термообработка значительно повысит качественные характеристики изделия с никелевым покрытием.

Для проведения процедуры никелирования и приготовления растворов потребуется специальное оборудование.

Удаление никелевого покрытия

Никелевые покрытия следует снимать в растворе с разбавленной серной кислотой. Для приготовления соответствующей ванны, необходимо смешать 200 мл воды с 300 мл концентрированной серной кислоты. Важно отслеживать температурный уровень — он не должен подниматься выше 60 о С. Когда ванна остынет, ее плотность должна достигать 1,6.

Чтобы снизить риск затравливания изделия, рекомендуется также в полученный состав добавить глицерин (50 г/л). Обрабатываемая вещь подвешивается между свинцовыми катодами. Снятие никеля происходит на обратной полярности. Через некоторое время нужно будет восполнить уровень серной кислоты в составе, поддерживая в ванне необходимую плотность. Чтобы состав не был чрезмерно разбавлен, изделия следует погружать в ванну только после их тщательной просушки. Проконтролировать этот процесс не сложно, так как при удалении никеля плотность тока упадет.

Резюмируя вышесказанное, можно сделать вывод, что никелирование сегодня — один из наиболее актуальных гальванотехнических процессов, обучиться которому при желании может абсолютно каждый. Научно-производственная компания «6 микрон» проводит обучение по направлению «Гальваника» для всех желающих! Вы сможете выбрать удобную для Вас программу обучения, которая лучше всего подойдет под Вашу техническую задачу. На занятиях Вы получите все необходимые знания для работы с электролитами, покрытию поверхностей золотом, серебром, узнаете, как проводить никелирование, меднение и родирование, удалять нежелательные покрытия, а также многое другое! Все интересующие вопросы можно задать по телефону или по электронной почте (на главной странице), наши технологи помогут Вам определиться с подходящим курсом для обучения.

Технология никелирования в домашних условиях

Никель широко используется в приборостроении и машиностроении, а также в других различных отраслях. В пищевом производстве никель заменяет покрытия из олова, а в области оптики он известен за счет процесса черного никелирования металла. Никелем обрабатывают изделия, сделанные из стали и цветных металлов, для защиты от образования коррозии и увеличения сопротивления деталей механическому износу. Содержание фосфора в никеле позволяет делать пленку, по твердости схожей с пленкой хрома.

Процесс никелирования

Процедура никелирования подразумевает нанесение на поверхность изделия никелевого покрытия, которое, как правило, имеет толщину слоем 1-50 мкм. Никелевые покрытия могут быть матовыми черными или блестящими, но вне зависимости от этого, создают надежную и прочную защиту металла от агрессивных воздействий (щелочи, кислоты) и в условиях высоких температур.

Перед никелирования изделие необходимо подготовить. Этапы подготовки:

• деталь обрабатывают наждачкой для снятия оксидной пленки;
• обрабатывают щеткой;
• промывают под водой;
• обезжиривают в теплом содовом растворе;
• подвергают промывке еще раз.

Покрытия из никеля могут с течением времени утрачивать свой изначальный блеск, потому очень часто никелевый слой покрывают более стойким слоем хрома.

Никель, нанесенный на сталь, это катодное покрытие, которое защищает металл только механическим способом. Слабая плотность защитного слоя способствует появлению коррозионных пор, где растворимым электродом является именно стальная часть. В итоге под покрытием возникает коррозия, она разрушает стальную подложку и создает отслаивание никелевого слоя. Чтобы этого не допустить металл всегда необходимо обрабатывать толстым слоем никеля.

Покрытия из никеля наносятся на:

• медь;
• железо;
• титан;
• вольфрам и другие металлы.

Нельзя обрабатывать при помощи никелирования такие металлы, как:

• кадмий;
• свинец;
• свинец;
• олово;
• висмут;
• сурьму.

При никелировании деталей из стали необходимо делать подслой меди.

Никелевые покрытия применяют в различных сферах промышленности для специальных, декоративно-защитных целей, а также используют в роли подслоя. Технику никелирования применяют для восстановления изношенных деталей и запчастей автомобилей, покрытия медицинского инструмента, химической аппаратуры, предметов домашнего обихода, измерительных инструментов, деталей, которые подвергаются небольшим нагрузкам в условии действия крепких щелочей или сухого трения.

Разновидности никелирования

На практике существует два вида никелирования:

• Химическое;
• Электролитическое.

Первый вариант является четь дороже электролитического, но может обеспечить возможность создания равномерного покрытия по толщине и качеству на любых участках изделия, если создано условие доступа раствора к ним.

Электролитическое покрытие никелем в домашних условиях

Электролитическое никелирование отличается небольшой пористостью, она зависит от толщины защитного слоя и тщательности подготовки основания. Для создания качественной антикоррозионной защиты необходимо абсолютное отсутствие пор, для чего принято предварительно делать омеднение металлической детали или наносить несколько слоев покрытия, что намного прочней однослойного покрытия даже при одинаковой толщине.

Для чего в домашних условиях надо подготовить электролит. Необходимо 3,5 гр. хлорида никеля, 30 гр. сульфата никеля и 3 гр. борной кислоты на 100 мл. воды, этот электролит перелейте в емкость. Для никелирования меди или стали будут необходимы никелевые аноды, которые необходимо погрузить в электролит.

Деталь подвешивается на проволочке между никелевыми электродами. Проволочки, которые от никелевых пластинок, нужно соединить вместе. Детали подсоединяют к отрицательному полюсу источнику напряжения, а проволочки – к положительному. После необходимо подключить реостат в цепь и миллиамперметр для регулировки напряжения. Понадобится источник постоянного тока, с напряжением не более 6 Вольт.

Ток нужно включать примерно на 20 минут. После деталь достается, промывается и высушивается. Деталь покрыта матовым слоем никеля серого оттенка. Чтобы защитный слой получил блеск, его нужно отполировать. Но при работе не забывайте о значительных недостатках электролитического покрытия в домашних условиях — невозможности покрытия узких и глубоких отверстий и неравномерности осаждения на рельефной никелевой поверхности.

Химическое покрытие никелем в домашних условиях

Кроме электролитического способа, существует еще один, довольно несложный вариант для покрытия полированной стали или железа прочным и тонким никелевым слоем. Необходимо 10% раствор хлористого цинка и потихоньку добавлять к сернокислому раствору никеля, пока раствор не будет ярко-зеленым. Затем жидкость необходимо довести до кипения, желательно для этого взять фарфоровую емкость.

При этом образуется характерная муть, но на никелирования изделий она никак не влияет. Когда доведете раствор до кипения, надо в него опустить изделие, которое подвергается никелированию. Предварительно его надо обезжирить и почистить. Деталь должна кипеть в жидкости около часа, периодически доливайте дистиллированную воду по мере уменьшения раствора.

Если увидели при кипении, что раствор поменял цвет из ярко на слабо зеленый, то необходимо добавить чуть сернокислого никеля, чтобы получить изначальный окрас. Через указанное время достаньте деталь из жидкости, сполосните в воде, где растерто чуть-чуть мела, и хорошенько высушите. Полированное железо или сталь, покрытые таким образом, этот защитный слой удерживают довольно хорошо.

В основе процесса химического покрытия лежит реакция преобразования никеля из водяного раствора его солей с помощью гипофосфита натрия и других химических элементов. Растворы, использующиеся для химического покрытия, могут быть щелочными с рН более 6,5 и кислыми с рН 4-6,5.

Кислые растворы лучше всего применять для обработки меди, латуни и черных металлов. Щелочные используются для нержавейки. Кислый раствор, в отличие от щелочного, создает на полированном изделии более гладкую поверхность. Также важной особенностью кислых растворов является меньший шанс саморазряда при увеличении уровня рабочей температуры. Щелочные вещества гарантируют более прочное сцепление никелевой пленки с основанием металла.

Любые водные растворы для никелирования считаются универсальными, а именно подходящими для любых металлов. Для химического покрытия используют дистиллированную воду, но вы можете взять и конденсат из обычного холодильника. Химические реагенты подходят чистые – с маркировкой на упаковке «Ч».

Этапы приготовления раствора:

• Все химические вещества, кроме гипофосфита натрия, необходимо растворить в воде в эмалированной емкости.
• После разогрейте жидкость до кипячения, растворите гипофосфит натрия и разместите изделие в растворе.
• При помощи литра раствора можно покрыть никелем детали, имеющих площадь до 2 кв. дм.

Ванны для покрытия никелем

В мастерских часто используется ванна, состоящая из трех основных элементов:

• хлорид;
• сульфат;
• борная кислота.

Сульфат никеля это источник никелевых ионов. Хлорид существенно влияет на работу анодов, его пропорция в ванне точно не указывается. В безхлоридных ваннах происходит значительное пассивирование никеля, после этого количество в ванне никеля снижается, и как результат, падение качества покрытий и снижение выхода по току.

Аноды при хлоридах растворяются в необходимом количестве для достаточного протекания никелирования алюминия или меди. Хлориды повышают работу ванны при загрязнениях цинком и ее проводимость. Борная кислота поддерживает рН на необходимом уровне. Эффективность этого процесса зависит в основном от количества борной кислоты.

В роли хлорида можно выбрать хлорид магния, цинка или натрия. Повсеместно используются сульфатные ванны Воттса, содержащие в роли добавки электропроводные соли, увеличивающие электропроводность ванн и повышающие привлекательный вид защитного слоя. Наиболее часто используемый среди таких солей является сульфат магния (около 30 гр. на 1 л.).

Как правило, сульфат никеля вводить в соотношении приблизительно 220-360 гр. на 1 л. Сегодня появились тенденции к снижению сульфата никеля – менее 190 гр./л., это помогает значительно уменьшить потери раствора.

Добавление борной кислоты приблизительно 25-45 гр. на 1 л. Если менее 25 гр./л., то повышаются процессы защелачивания ванны. А превышение этого предела является неблагоприятным, по причине вероятной кристаллизации борной кислоты и выпадения осадков кристаллов на анодах и стенках ванны.

Никелевая ванна может работать в различном диапазоне температур. Но техника никелирования в домашних условиях нечасто используется при комнатной температуре. От покрытий, нанесенных в прохладных ваннах, зачастую отходит никель, потому ванну нужно прогревать минимум до 32 градусов. Плотность тока подбирают экспериментальным путем, чтобы не произошел прижег защитного слоя.

Натриевая ванна хорошо работает в большом диапазоне рН. Когда-то поддерживали рН 5,3-5,9, мотивируя слабой агрессивностью и лучшими кроющими свойствами ванны. Но высокие показатели рН провоцируют существенное увеличение напряжений в никелевом слое. Потому во многих ваннах рН равен 3,4-4,6.

Особенности никелирования

Сцепление никелевой пленки с металлом относительно низкое. Эту проблему решают при помощи термообработки пленок никеля. В основе процесса низкотемпературной диффузии находится нагрев отникелированных деталей до температуры 400 гр. и выдержке изделий в течение часа при данной температуре.

Но не забывайте, что если изделия, покрытые никелем, были закалены, то при 400 гр. они могут утратить прочность – их главное качество. Потому низкотемпературную диффузию в этих случаях делают при температуре около 260-310 гр. с выдержкой три часа. Эта термообработка может повышать и прочность никелевого покрытия.

Ванны подразумевают специальное оборудование для покрытия никелем и перемешивания водяного раствора для интенсификации процесса никелирования и снижения вероятности питтинга – появления мелких углублений в защитном слое. Перемешивание ванны влечет необходимость организации постоянной фильтрации для удаления загрязнений.

Перемешивание с помощью активной катодной штанги не настолько эффективно, как использование сжатого воздуха, и кроме этого, нуждается в наличии специального вещества, исключающего образования пены.

Удаление никелевого покрытия

Покрытия из никеля на стали принято убирать в ваннах с разведенной серной кислотой. Добавьте к 25 л. охлажденной воды частями 35 л. концентрированной серной кислоты, при этом постоянно перемешивания. Следите, чтобы температура не была не более 55 градусов. После остывания до комнатной температуры жидкости ее плотность должна быть 1,64.

Для снижения вероятности затравливания металла, из которого изготовлена подложка, в ванну добавляют глицерин в пропорции 50 гр. на 1 л. Ванны чаще всего делаются из винипласта. Детали навешивают на среднем поручне, соединенным с плюсом источника напряжения. Поручни, где прикреплены свинцовые листы, подсоединяются к минусу источника питания.

Проследите, чтобы температура ванны была не более 32 гр., потому что горячий раствор агрессивно воздействует на подложку. Плотность тока обязана быть около 4,1 А./дм. кв., но возможно изменение тока в диапазоне 4,5-6,2 Вольт.

Добавьте через некоторое время серную кислоту, чтобы выдержать плотность равной 1,64. Чтобы избежать разбавления ванны окунайте детали только после проведения их предварительной просушки.

На сегодняшний день никелирование – это наиболее популярный гальванотехнический процесс. Никелевые покрытия отличаются высокой коррозионной устойчивостью, твердостью, недорогой стоимостью никелирования, удельным электрическим сопротивлением и отличными отражательными возможностями.
