Квалитеты и параметры шероховатости что это?

Шероховатость поверхности

Шероховатость поверхности — совокупность неровностей поверхности с относительно малыми шагами.

Для отделения шероховатости поверхности от других неровностей с относительно большими шагами (отклонения формы и волнистости) её рассматривают в пределах ограниченного участка, длина которого называется базовой длиной.

Шероховатость поверхности оценивается по неровностям профиля, получаемого путем сечения реальной поверхности плоскостью.

Числовые значения параметров шероховатости поверхности определяют от единой базы, за которую принята средняя линия профиля, т.е. базовая линия.

Для количественной оценки шероховатости наиболее часто используют три основных параметра:

Ra — среднее арифметическое из абсолютных значений отклонений профиля в пределах базовой длины.

Rz — высота неровностей по десяти точкам (сумма средних абсолютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины).

Rmax — наибольшая высота неровностей профиля в пределах базовой длины.

Предпочтительным является параметр Ra, поскольку определяется по большему количеству точек профиля. В связи с этим параметром Ra нормируется шероховатость образцов сравнения, используемых для оценки шероховатости в промышленности.

Параметры Rmax и Rz используют в тех случаях, когда по функциональным требованиям необходимо ограничить полную высоту неровности профиля, а также когда прямой контроль Ra с помощью профилометров или образцов сравнения не представляется возможным (поверхности, имеющие малые размеры или сложную конфигурацию, например режущий инструмент).

Требования к шероховатости поверхности устанавливают исходя из функционального назначения поверхности для обеспечения заданного качества изделий. Если в этом нет необходимости, то требования к шероховатости не устанавливают и шероховатость поверхности не контролируют.

Обозначение шероховатости поверхности

Шероховатость поверхностей обозначают на чертеже для всех выполняемых по данному чертежу поверхностей изделия, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции.

Структура обозначения шероховатости поверхности включает знак шероховатости, полку знака и другие дополнительные указания. При применении знака без указания параметра и способа обработки его изображают без полки.

Высота h должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел. Высота H равна (1.5. 5) h. Толщина линий знаков должна быть приблизительно равна половине толщины сплошной основной линии, применяемой на чертеже.

Знаки для обозначения шероховатости поверхности в зависимости от вида ее обработки

Основной знак, соответствующий обычному условию нормирования шероховатости, когда метод образования поверхности чертежом не регламентируется.

Знак, соответствующий, конструкторскому требованию, чтобы поверхность была образована удалением слоя материала, например, точением, шлифованием, полированием, травлением и т. п. (конкретный вид обработки может и не указываться).

Знак, соответствующий конструкторскому требованию, чтобы поверхность была образована без удаления поверхностного слоя материала, например, литьем, штамповкой, прессованием (конкретный вид образования поверхности может и не указываться).

Примеры обозначения шероховатости поверхности

Графическое изображение шероховатостиПояснение
Указано числовое значение параметра, соответствующие наиболее грубой допускаемой шероховатости, т.е. наибольшему предельному значению для параметра Ra, Rz и Rmax. Значения параметров Ra, Rz и Rmax указывают в мкм.
Указано наименьшее значение параметра шероховатости. Способ применяется в отдельных случаях, когда для правильного функционирования недопустима слишком гладкая поверхность.
Указаны числовые значения, соответствующие наибольшему и наименьшему предельным значениям нормируемого параметра. Значение, указываемое сверху, соответствует наиболее грубой допускаемой шероховатости.
Указано номинальное значение параметра с предельными отклонениями от него в % от номинального значения. Способ применяют в основном для образцов сравнения шероховатости поверхности или для образцовых деталей, служащих тем же целям.
Указана шероховатость поверхностей образующих контур.
Указан вид обработки поверхности. Указывается только в тех случаях, когда данный вид обработки является единственным, обеспечивающим требуемое качество поверхности.

Допускается применять упрощенное обозначение шероховатости поверхности с разъяснением его в технических требованиях чертежа. В упрощенном обозначении используют строчные буквы русского алфавита в алфавитном порядке, без повторений.

Условные обозначения направлений неровностей поверхности

Графическое изображение шероховатостиПояснение
Параллельное направление неровностей (параллельно линии, изображающей на чертеже поверхность).
Перпендикулярное направление неровностей (перпендикулярно к линии, изображающей на чертеже поверхность).
Перекрещивающееся направление неровностей (перекрещивание в двух направлениях наклонно к линии, изображающей на чертеже поверхность).
Произвольное направление неровностей (различные направления по отношению к линии, изображающей на чертеже поверхность).
Кругообразное направление неровностей (приблизительно кругообразно по отношению к центру поверхности).
Радиальное направление неровностей (приблизительно радиально по отношению к центру поверхности).
Хаотичное направление неровностей.

Высота знака условного обозначения направления неровностей должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел.

Шероховатость поверхности

Шерохотоватость поверхности – это показатели, которые обозначают определенное количество данных характеризующих состояние неровностей поверхности измеряемых сверхмалыми отрезками при базовой величине длины. Совокупность показателей, обозначающих возможную ориентацию направлений неровностей поверхностей с определенными значениями и их характеристикой, задается в нормативных документах ГОСТ 2789-73, ГОСТ 25142-82, ГОСТ 2.309-73. Совокупность требований указанных в нормативных документах распространяется на изделия, изготовленные с использованием различных материалов, технологий и методов обработки, за исключением имеющихся дефектов.

ГОСТ 2789-73 Шероховатость поверхности. Параметры, характеристики и обозначения

ГОСТ 25142-82 Шероховатость поверхности. Термины и определения

Высокое качество обработки деталей позволяет значительно снизить износ поверхностей, возникновение очагов коррозии, тем самым повышая точность сборки механизмов их надежность при длительной эксплуатации.

Основные обозначения

Шероховатость исследуемой поверхности измеряются на допустимо небольших площадях, в связи с чем базовые линии выбирают, учитывая параметр снижения влияния волнообразного состояния поверхности на изменение высотных параметров.

Неровности на большинстве поверхностей возникают по причине образующихся деформаций верхнего слоя материала при осуществляемой обработке с использованием различных технологий. Очертания профиля получают при проведении обследования с помощью алмазной иглы, а отпечаток фиксируется на профилограмме. Основные параметры, характеризующие шероховатость поверхности имеют определенное буквенное обозначение, используемое в документации, чертежах и получаемые при проведении измерений деталей(Rz, Ra, Rmax, Sm, Si, Tp).

Для измерения неровности поверхности используют несколько определяющих параметров:

  • Ra- обозначает значение исследуемого профиля с возможным отклонением (среднеарифметическим) и измеряется в мкм;
  • Rz – обозначает высоту измеряемых неровностей определяемую по 10 основным точкам в мкм;
  • Rmax –максимальное допустимое значение параметра по высоте.

Обозначение шероховатости поверхности

Также используются шаговые параметры Sm и Si и опорная длина исследуемого профиля tp. Данные параметры указываются при необходимости учитывать условия эксплуатации деталей. В большинстве случаев для измерений используется универсальный показатель Ra, который дает наиболее полную характеристику с учетом всех точек профиля. Значение средней высоты Rz применяется при возникновении затруднений связанных с определением Ra с использованием приборов. Подобные характеристики оказывают влияние на сопротивление и виброустойчивость, а также электропроводимость материалов.

Значения определений Ra и Rz указаны в специальных таблицах и при необходимости могут использоваться при проведении необходимых расчетов. Обычно определитель Ra обозначается без числового символа, другие показатели имеют необходимый символ. Согласно действующим нормативным актам (ГОСТ) существует шкала, в которой даны значения шероховатостей поверхности различных деталей, имеющих подробную разбивку на 14 специальных классов.

Существует прямая зависимость, определяющая характеристики обрабатываемой поверхности, чем выше показатель класса, тем меньшее значение имеет высота измеряемой поверхности и лучше качество обработки.

Методы осуществления контроля

Для осуществления контроля шероховатости поверхности используются два метода:

  • качественный;
  • количественный.

При проведении качественного контроля проводится сравнительный анализ поверхности рабочего исследуемого и стандартного образцов путем визуального осмотра и на ощупь. Для проведения исследования выпускаются специальные наборы образцов поверхностей имеющих регламентную обработку согласно ГОСТ 9378-75. Каждый образец имеет маркировку с указанием показателя Ra и метода воздействия на поверхностный слой материала (шлифовка, точение, фрезерование т. д.). Используя визуальный осмотр можно достаточно точно дать характеристику поверхностного слоя при характеристиках Ra=0,6-0,8 мкм и выше.

ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия

Образцы шероховатости поверхности

Количественный контроль поверхности проводится с использованием приборов работающих с применением разных технологий:

  • профилометра;
  • профилографа;
  • двойного микроскопа.

Классификация поверхностей

При определении характеристики поверхностного слоя материала необходимо провести классификацию:

  1. Рабочие поверхности, имеющие сопряжение с изменением местоположения в ходе осуществляемого процесса, по отношению друг к другу (механизмы двигателей, насосов и т. д.). Детали, используемые в механизмах обязательно должны обрабатываться с высокой точностью, а показатели соответствовать величинам Ra=2,5-0,16 мкм, Rz=10-0,8 мкм.
  2. Установочные поверхности – детали находятся в соприкосновении, но по отношению друг к другу неподвижны. Подлежат обработке и должны соответствовать показателям Ra=20-2,5 мкм, Rz=80-10 мкм.
  3. Ограничительные и соединительные поверхности – элементы служащие ограничением для работающих механизмов (корпуса приборов, станков и т. д.). Данные поверхности в зависимости от требований могут подвергаться обработке, параметры соответствуют Ra=20-2,5 мкм, Rz=80-10 мкм.
  4. Поверхности, требующие специальной обработки (детали внешних корпусов механизмов, агрегатов). Параметры шероховатости должны соответствовать Ra=5,0-1,25 мкм, Rz=20-6,3 мкм. Особо стоит отметить требования, предъявляемые к органам управления механизмов, приборов у которых показатели должны, находится на уровне Ra=0,63-0,08 мкм, Rz=3,2-0,4 мкм.
  5. Используя данные качества поверхности, получаемые при различных методах обработки можно выстраивать технологическую цепочку, обеспечивающую наибольшую эффективность и сокращение времени обработки деталей.

Классы шероховатости поверхности

Нормативные данные также содержатся в ГОСТ 2.309-73 согласно, которому наносятся обозначения на чертежи и содержат характеристики поверхностей по установленным правилам и обязательны для всех промышленных предприятий. Необходимо также учитывать, что знаки и их форма, наносимые на чертежи должны иметь установленный размер с указанием числового значения неровности поверхности. Регламентируется высота знаков, указывается вид обработки.

ГОСТ 2.309-73 Обозначение шероховатости поверхностей

Знак имеет специальный код, который расшифровывается следующим образом:

  • первый знак – характеризует тип обработки исследуемого материала (точение, сверление, фрезерование и т.д.);
  • второй знак — обозначает, что поверхностный слой материала не подвергался обработке, а образован путем ковки, литья, прокатки;
  • третий знак – показывает, что вид возможной обработки не регламентируется, но должен соответствовать Ra или Rz.

В случае отсутствия знака на чертеже, поверхностный слой не подвергается специальной обработке.

На производстве используют два вида воздействия на верхний слой:

  • с помощью частичного удаления верхнего слоя обрабатываемой детали;
  • без удаления верхнего слоя детали.

При удалении верхнего слоя материала в основном используется специальный инструмент, предназначенный для выполнения определенных действий – сверления, фрезерования, шлифования, точения, и т. д. В ходе обработки происходит нарушение верхнего слоя материала с образованием остаточных следов от используемого инструмента.

Когда применяется обработка без удаления верхнего слоя материала – штамповка, прокат, литье, происходит смещение структурных слоев их деформация с принудительным созданием «гладко-волокнистой» структуры.

При конструировании и изготовлении деталей параметры неровностей задает конструктор, основываясь на техническом задании определяющим характеристики изделия в зависимости от требований, предъявляемых к изготовляемому механизму, технологии используемой при производстве и степени обработки.

Маркировка структуры поверхности

При нанесении обозначений в рабочей документации, чертежах применяются специальные знаки для характеристики материала, которые регламентируются стандартом ГОСТ 2.309-73.

Правила нанесения знаков на чертежах

Основные правила, используемые для обозначения неровности поверхности на чертежах

Основные правила, которые необходимо использовать при выполнении чертежа:

  1. На чертеже указываются все шероховатости поверхности для используемого материала без учета используемых методов.
  2. Нанесение значений шероховатостей осуществляется на разрезах, которые имеют размер.
  3. Знаки наносятся на всех видах линий используемых в чертеже.
  4. При наличии у знака полки его местоположение определяется по отношении к основной надписи.
  5. Если изделие имеет разрыв на чертеже, то производится маркировка только одной части изображения.
  6. Если поверхностный слой требует использования обработки участков детали различного класса, то производится разделение с помощью сплошной линии.
  7. В случае сокращения места необходимого для нанесения обозначений на чертеже возможно допустимое упрощение знаков.
  8. При одинаковом значении шероховатости поверхности контура, значение наносится один раз.
  9. При идентичности различных поверхностей с одинаковыми значениями шероховатости, допускается нанесение значений один раз.
  10. Знаки, обозначающие неровности должны иметь толщину в 1.5 раза больше, чем нанесенные на изображение.
  11. Условия, обозначающие направление поверхностей должны соответствовать стандартам.
  12. Обозначение шероховатости поверхности производится с использованием общих правил.

Обозначения направления шероховатости поверхности на чертежах

Учитывая структуру материала, конструктор имеет возможность указать необходимые параметры, предъявляемые к качеству поверхностей. Причем характеристики могут указываться по нескольким параметрам с установкой максимально и минимального значения с возможными допусками.

Особые условия

При массовом производстве определенных деталей иногда нарушается заданная форма или их сопряженность. Подобные нарушения увеличивают допустимый износ деталей, и ограничиваются специальными допусками, которые указаны в ГОСТ 2.308-2011. Каждый вид используемого допуска имеет 16 определяющих степеней точности, которые оговариваются для деталей разной конфигурации с учетом используемого материала. Необходимо также учитывать, что используемые допуски размера и конфигурации для деталей имеющих цилиндрическую форму берутся с учетом диаметра деталей, а плоские детали с учетом толщины, а максимальная погрешность не должна превышать показатель допуска.

Шероховатость поверхностей деталей

Качество поверхностного слоя определяется совокупностью характеристик: физико-механическим состоянием, микроструктурой металла поверхностного слоя, шероховатостью поверхности. Состояние поверхностного слоя влияет на эксплуатационные свойства деталей машин: износостойкость, виброустойчивость, контактную жесткость, прочность соединений, прочность конструкций при циклических нагрузках и т. д.

Параметры и характеристики шероховатости поверхности установлены ГОСТ 2789–73, требования к другим характеристикам поверхностного слоя назначают по руководящим материалам предприятия.

Для оценки шероховатости поверхности ГОСТ 2789 – 73 предусматривает шесть параметров:

высотные : Ra — среднее арифметическое отклонение профиля; Rz — высота неровностей профиля по десяти точкам; Rmax — наибольшая высота профиля;

шаговые : S — средний шаг неровностей профиля по вершинам; Sm — средний шаг неровностей профиля по средней линии;

высотно-шаговый tp — относительная опорная длина профиля.

Базой для отсчета высот выступов и впадин неровностей, свойства которых нормируются, служит средняя линия профиля (рис. 279) — базовая линия, имеющая форму номинального профиля и проведенная так, что в пределах базовой длины среднее квадратическое отклонение профиля до этой линии минимально.

Через высшую и низшую точки профиля в пределах базовой длины l проводят линии выступов и впадин профиля, эквидистантно средней линии. Расстояние между этими линиями определяет наибольшую высоту неровностей профиля Rmax.

Среднее арифметическое отклонение профиля Ra определяется как среднее арифметическое абсолютных значений отклонений профили в пределах базовой длины:

Высота неровностей профиля по десяти точкам Rz равна средней арифметической суммы абсолютных отклонений точек пяти наибольших минимумов Нi min и пяти наибольших максимумов Hi max профиля в пределах базовой длины:

Вместо средней линии, имеющей форму отрезка прямой, определяют расстояние от высших точек пяти наибольших максимумов hi max и низших точек пяти наибольших минимумов hi min до линии, параллельной средней и не пересекающей профиль.

Средний шаг неровностей S вычисляют как среднее арифметическое значение шага неровностей Smi в пределах базовой длины:

Средний шаг неровностей профиля по вершинам S — среднее арифметическое значение шага неровностей профиля по вершинам Si в пределах базовой длины

Под опорной длиной профиля ηр понимают сумму длин отрезков в пределах базовой длины, отсекаемых на заданном уровне в материале выступов профиля линией, эквидистантной средней линии.

Относительная опорная длина профиля tp определяется как отношение опорной длины профиля ηр к базовой длине:

Требования к шероховатости поверхности по ГОСТ 2789-73 устанавливают указанием числовых значений параметров. В дополнение к количественным параметрам для более полной характеристики шероховатости указывают направление неровностей (условное обозначение — см. рис. 280), вид обработки поверхности или последовательность видов обработки (рис. 281 — 283).

В обозначении шероховатости поверхности, вид обработки которой конструктором не устанавливается, применяют знак, приведенный на рис. 282, а; если поверхность образована с удалением слоя материала — знак, приведенный на рис. 282, б; и для поверхности, образованной без удаления слоя материала, — знак, приведенный на рис. 282, в.

Значение параметра Ra указывают без символа, например, 0,5. Для остальных указывают символы, например, Rmах 6,3.

ГОСТ 2789-71 установлено 14 классов шероховатости поверхности. Причем классы 1—5, 13 и 14 определены через параметр Rz, классы 6—12 через параметр Ra. Каждый класс определен только по одному параметру и базовой длине. Числовые значения параметров заданы в виде диапазонов, верхние пределы которых полностью соответствуют ранее действовавшим.

Требования к шероховатости поверхности устанавливают путем задания значения параметра (параметров) и базовой длины. Причем целесообразно пользоваться предпочтительными значениями параметра Ra (графа 2, табл. 29). Эти значения находятся вблизи середины диапазона, определяющего данный класс шероховатости. В других случаях могут назначать величины параметров по графам 3 или 4.

Требования к шероховатости поверхности определяются условиями работы поверхности в машине. В общем случае, чем выше требования по точности, тем выше требования и по шероховатости поверхности.

Для грубых квалитетов с расширенным полем допусков класс шероховатости можно снижать, что уменьшает стоимость изготовления.

Минимальный класс шероховатости поверхности обработки, необходимый для получения различных квалитетов, можно выбрать по табл. 30.

Классы шероховатости поверхностей, соответствующие различным видам обработки, приведены и табл. 31.

При выборе класса шероховатости должны быть учтены свойства материала и твердость поверхности детали. Высокие показатели для сталей можно получить при твердости не ниже HRC 30—35. Стальные изделия, подлежащие чистой обработке, должны быть по меньшей мере подвергнуты улучшению или нормализации. Термически необработанные низкоуглеродистые стали тонкой обработке поддаются плохо.

По условиям обработки получить чистую отделку и точные размеры в отверстиях труднее, чем на валах. Поэтому, как правило, требование к шероховатости поверхности в отверстиях назначают на 1—2 класса ниже, чем на валах.

В интересах уменьшения стоимости изготовления рекомендуется применять менее высокие требования к шероховатости, совместимые с условием надежной работы деталей.

В некоторых случаях (соединения с натягом, подшипники скольжения) существуют оптимальные параметры поверхности, отклонения от которых в ту или другую сторону снижают работоспособность соединений.

Свободные поверхности (не входящие в соединения или расположенные с зазором по отношению к ближайшим поверхностям) следует в интересах экономичности обрабатывать по низким классам шероховатости. Исключение составляют напряженные циклически нагруженные детали. Для повышения сопротивления усталости такие детали обрабатывают так, чтобы обеспечить высокий класс шероховатости поверхности, полируют и дополнительно упрочняют поверхностным пластическим деформированием.

Ниже приведены ориентировочные значения классов шероховатости поверхностей для типовых машиностроительных деталей, основанные на опыте общего машиностроения.

Квалитеты и параметры шероховатости что это?

1. Нормирование и методы оценки шероховатости поверхностей.

Одним из основных факторов, определяющих эксплуатационные достоинства деталей машин, является микрогеометрия (чистота их поверхности).

Шероховатость поверхности относится к категории микрогеометрии, то есть рассматривает отклонения реальных поверхностей от номинально гладких на небольших участках до нескольких квадратных миллиметров. Реальная поверхность состоит из чередующихся ориентированных или беспорядочно расположенных небольших выступов или впадин, получающихся при механической обработке вследствие копирования поверхности режущих кромок, пластической деформации поверхностного слоя материала под воздействием усилий от обрабатывающего инструмента, трения его о деталь, вибраций и т. п.

Все основные понятия, обозначения параметров и их числовые значения, необходимые для оценки шероховатости поверхности изделий (кроме деревянных или имеющих ворсистую поверхность типа фетровых, войлочных и т. п.) установлены в ГОСТ 2789-73, а в части терминов и определений – в ГОСТ 25142-82.

Шероховатость поверхности – совокупность неровностей поверхности с относительно малыми шагами, выделенная, например, с помощью базовой длины.

Базовая длина l – длина базовой линии, используемая для выделения неровностей, характеризующая шероховатость поверхности.

Базовая линия проводится относительно профиля неровностей определённым образом и имеет заданную геометрическую форму. Величина шероховатости измеряется в сечении, нормальном к номинальной поверхности данного элемента детали, в направлении, при котором она имеет наибольшее значение, то есть поперёк следов обработки. Для повышения достоверности измерения сами измерения рекомендуется производить неоднократно и принимать за результат среднее значение.

Представление о реальном профиле шероховатой поверхности дают профилограммы, получаемые на различного типа профилографах в результате «ощупывания» исследуемой поверхности алмазной иглой либо путём фотографирования её на специальном микроскопе. На рис. 1. Показана схема профилограммы. Следует иметь в виду, что изображение профиля на профолографммах получается несколько утрированным в связи с тем, что увеличение по вертикали (100 … 200000) всегда больше, чем по горизонтали (10 … 10000).

Средняя линия профиля m – базовая линия, имеющая форму номинального профиля и проведённая так, что в пределах базовой длины среднее квадратическое отклонение профиля yi от этой линии минимально:

Приближенно средняя линия на профилограммах определяется по равенству сумм площадей, заключенных по обе стороны между ней и линией контура профилограммы (см. рис. 1):

.

Средняя линия профиля служит базой для определения числовых значений параметров шероховатости поверхности. Такая система отсчета в международной практике носит название М.

Количественная оценка шероховатости:

1. Высотные параметры;

2. Шаговые параметры.;

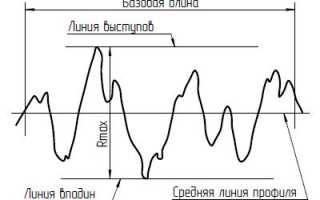

1.1 Наибольшая высота неровностей профиля Rmax – расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.

1.2 Высота неровностей профиля по десяти точкам FZ – сумма средних абсолютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины:

.

При средней линии , имеющей форму прямой, этот параметр можно определять через расстояния Himax и Hi min, измеряемые соответственно до пяти высших и пяти низших точек от линии, параллельной средней и не пересекающей профиль:

.

1.3 Среднее арифметическое отклонение профиля Ra – среднее арифметическое абсолютных значений отклонений профиля от средней линии в пределах базовой длины:

.

2.1 Средний шаг неровностей профиля Sm – среднее значение шага неровностей профиля по средней линии в пределах базовой длины:

,

где Smi – шаг неровностей, равный длине отрезка средней линии между точками пересечения её с одноименными сторонами соседних неровностей; n – число средних шагов в пределах базовой длины.

Средний шаг местных выступов профиля S – среднее значение шагов местных выступов профиля, находящихся в пределах базовой длины:

,

где n – число шагов неровностей по вершинам в пределах базовой длины.

Для всех трёх высотных параметров выделены предпочтительные значения

Предпочтительные значения, мкм

400; 200; 100; 50; 25; 12.5; 6.3; 3.2; 1.6; 0.8; 0.4; 0.2; 0.1; 0.05; 0.025

100; 50; 25; 12.5; 6.3; 3.2; 1.6; 0.8; 0.4; 0.2; 0.1; 0.05; 0.025; 0.012

Относительная опорная длина профиля tp – отношение опорной длины профиля к базовой длине:

,

где p – заданный уровень сечения; bi – значения отрезков, отсекаемых в пределах базовой длины на выступах профиля линией, эквидистантной средней линии и расположенной на заданном уровне сечения от линии выступов.

Уровень сечения p выражают в % от наибольшей высоты неровностей профиля:

,

где Р – расстояние в микрометрах между линией выступов и заданным уровнем сечения профиля.

Числовые значения tp выбирают из ряда 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90%. Значения p могут приниматься в зависимости от Rmax из того же ряда, начиная с 5%.

Величина tp достаточно полно описывает форму неровностей профиля, что позволяет нормировать многие важнейшие эксплуатационные свойства поверхности, в частности, связанные с динамикой её изнашивания.

Наиболее часто применяют параметры Ra и RZ. Для высотных показателей нормальные базовые длины стандартизованы:

Квалитеты и параметры шероховатости что это?

1. Нормирование и методы оценки шероховатости поверхностей.

Одним из основных факторов, определяющих эксплуатационные достоинства деталей машин, является микрогеометрия (чистота их поверхности).

Шероховатость поверхности относится к категории микрогеометрии, то есть рассматривает отклонения реальных поверхностей от номинально гладких на небольших участках до нескольких квадратных миллиметров. Реальная поверхность состоит из чередующихся ориентированных или беспорядочно расположенных небольших выступов или впадин, получающихся при механической обработке вследствие копирования поверхности режущих кромок, пластической деформации поверхностного слоя материала под воздействием усилий от обрабатывающего инструмента, трения его о деталь, вибраций и т. п.

Все основные понятия, обозначения параметров и их числовые значения, необходимые для оценки шероховатости поверхности изделий (кроме деревянных или имеющих ворсистую поверхность типа фетровых, войлочных и т. п.) установлены в ГОСТ 2789-73, а в части терминов и определений – в ГОСТ 25142-82.

Шероховатость поверхности – совокупность неровностей поверхности с относительно малыми шагами, выделенная, например, с помощью базовой длины.

Базовая длина l – длина базовой линии, используемая для выделения неровностей, характеризующая шероховатость поверхности.

Базовая линия проводится относительно профиля неровностей определённым образом и имеет заданную геометрическую форму. Величина шероховатости измеряется в сечении, нормальном к номинальной поверхности данного элемента детали, в направлении, при котором она имеет наибольшее значение, то есть поперёк следов обработки. Для повышения достоверности измерения сами измерения рекомендуется производить неоднократно и принимать за результат среднее значение.

Представление о реальном профиле шероховатой поверхности дают профилограммы, получаемые на различного типа профилографах в результате «ощупывания» исследуемой поверхности алмазной иглой либо путём фотографирования её на специальном микроскопе. На рис. 1. Показана схема профилограммы. Следует иметь в виду, что изображение профиля на профолографммах получается несколько утрированным в связи с тем, что увеличение по вертикали (100 … 200000) всегда больше, чем по горизонтали (10 … 10000).

Средняя линия профиля m – базовая линия, имеющая форму номинального профиля и проведённая так, что в пределах базовой длины среднее квадратическое отклонение профиля yi от этой линии минимально:

Приближенно средняя линия на профилограммах определяется по равенству сумм площадей, заключенных по обе стороны между ней и линией контура профилограммы (см. рис. 1):

.

Средняя линия профиля служит базой для определения числовых значений параметров шероховатости поверхности. Такая система отсчета в международной практике носит название М.

Количественная оценка шероховатости:

1. Высотные параметры;

2. Шаговые параметры.;

1.1 Наибольшая высота неровностей профиля Rmax – расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.

1.2 Высота неровностей профиля по десяти точкам FZ – сумма средних абсолютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины:

.

При средней линии , имеющей форму прямой, этот параметр можно определять через расстояния Himax и Hi min, измеряемые соответственно до пяти высших и пяти низших точек от линии, параллельной средней и не пересекающей профиль:

.

1.3 Среднее арифметическое отклонение профиля Ra – среднее арифметическое абсолютных значений отклонений профиля от средней линии в пределах базовой длины:

.

2.1 Средний шаг неровностей профиля Sm – среднее значение шага неровностей профиля по средней линии в пределах базовой длины:

,

где Smi – шаг неровностей, равный длине отрезка средней линии между точками пересечения её с одноименными сторонами соседних неровностей; n – число средних шагов в пределах базовой длины.

Средний шаг местных выступов профиля S – среднее значение шагов местных выступов профиля, находящихся в пределах базовой длины:

,

где n – число шагов неровностей по вершинам в пределах базовой длины.

Для всех трёх высотных параметров выделены предпочтительные значения

Предпочтительные значения, мкм

400; 200; 100; 50; 25; 12.5; 6.3; 3.2; 1.6; 0.8; 0.4; 0.2; 0.1; 0.05; 0.025

100; 50; 25; 12.5; 6.3; 3.2; 1.6; 0.8; 0.4; 0.2; 0.1; 0.05; 0.025; 0.012

Относительная опорная длина профиля tp – отношение опорной длины профиля к базовой длине:

,

где p – заданный уровень сечения; bi – значения отрезков, отсекаемых в пределах базовой длины на выступах профиля линией, эквидистантной средней линии и расположенной на заданном уровне сечения от линии выступов.

Уровень сечения p выражают в % от наибольшей высоты неровностей профиля:

,

где Р – расстояние в микрометрах между линией выступов и заданным уровнем сечения профиля.

Числовые значения tp выбирают из ряда 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90%. Значения p могут приниматься в зависимости от Rmax из того же ряда, начиная с 5%.

Величина tp достаточно полно описывает форму неровностей профиля, что позволяет нормировать многие важнейшие эксплуатационные свойства поверхности, в частности, связанные с динамикой её изнашивания.

Наиболее часто применяют параметры Ra и RZ. Для высотных показателей нормальные базовые длины стандартизованы:

голоса
Рейтинг статьи
Читать еще:  Как правильно пользоваться отверткой индикатором?
Ссылка на основную публикацию
Adblock
detector
Для любых предложений по сайту: [email protected]
