Вид двутавровой балки различают по способу её изготовления, назначению, типам и ГОСТам.

Виды и типы двутавровых балок

Балка двутавровая (ГОСТ 19425-74), двутавры стальные горячекатаные (ГОСТ 8239-89), двутавры с параллельными гранями полок (СТО АСЧМ 20-93)

Балка двутавровая из углеродистой и низколегированной стали. ГОСТ 8239. Конструкция и размеры. ГОСТ описывает общую конструкцию и размеры двутавровых балок. ГОСТ 535, ГОСТ 19281. Общие технические требования. Описывает общие технические требования к двутавровым балкам из углеродистой и низколегированной стали.

Балка двутавровая стальная специальная. ГОСТ 19425-74. Конструкция и размеры. ГОСТ описывает общую конструкцию и размеры двутавровых балок. ГОСТ 535-88. Общие технические требования. Описывает общие технические требования к двутавровым балкам из углеродистой и низколегированной стали.

Металлические двутавровые балки применяются в промышленном и гражданском строительстве в частности для перекрытий, в качестве колонных металлоконструкций, также мостовых сооружений, различных подвесных опор и подвесных путей. Также двутавровые балки с успехом применяются в крупнопанельном строительстве.

Вид и тип двутавровой балки — Б1

Вид двутавровой балки Б1 производится в соответствии с ГОСТ 26020 и тип с которым выпускается балка имеет специальное обозначением вида «Б» — это двутавровая балка с параллельными гранями полок, относится к типу «нормальная балка».

Технические параметры двутавровой балки Б1:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

Стандартным условным обозначение двутавровой балки Б1 считается, обозначение типа

Балка 10Б1 Балка 12Б1 Балка 14Б1 Балка 16Б1 Балка 18Б1 Балка 20Б1 Балка 25Б1 Балка 30Б1 Балка 35Б1 Балка 40Б1 Балка 50Б1 Балка 55Б1 Балка 60Б1 Балка 70Б1 Балка 80Б1 Балка 90Б1 Балка 100Б1

Вид двутавровой балки — Б2

Вид двутавровой балки Б2 производимая в соответствии с ГОСТ 26020 и тип с которым выпускается балка имеет специальное обозначение вида «Б» — это двутавровая балка с параллельными гранями полок, и относится к типу «нормальная балка».

Технические параметры двутавровой балки Б2:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

Стандартным условным обозначение двутавровой балки Б2 считается, обозначение типа

Балка 12Б2 Балка 14Б2 Балка 16Б2 Балка 18Б2 Балка 25Б2 Балка 30Б2 Балка 35Б2 Балка 40Б2 Балка 45Б2 Балка 50Б2 Балка 55Б2 Балка 60Б2 Балка 70Б2 Балка 80Б2 Балка 90Б2 Балка 100Б2

Вид двутавровой балки — Б3

Производимая в соответствии с ГОСТ 26020, выпускается с параллельными гранями полок, и имеет специальные обозначения.

Двутавровая балка с обозначением Б относится к типу «нормальная балка».

Технические параметры двутавровой балки Б3:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

Вид двутавровой балки — Ш1

Производимая в соответствии с ГОСТ 26020, выпускается с параллельными гранями полок, и имеет специальные обозначения. Двутавровая балка с обозначением Ш относится к типу «широкополочная балка».

Технические параметры двутавровой балки Ш1:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

Стандартным условным обозначение двутавровой балки Ш1 считается, обозначение типа – балка 20Ш1, балка

Вид двутавровой балки — Ш2

Производимая в соответствии с ГОСТ 26020, выпускается с параллельными гранями полок, и имеет специальные обозначения. Двутавровая балка с обозначением Ш относится к типу «широкополочная балка».

Технические параметры двутавровой балки Ш2:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

Стандартным условным обозначение двутавровой балки Ш2 считается, обозначение типа – балка 30Ш2, балка

Вид двутавровой балки — Ш3

Производимая в соответствии с ГОСТ 26020, выпускается с параллельными гранями полок, и имеет специальные обозначения. Двутавровая балка с обозначением Ш относится к типу «широкополочная балка».

Технические параметры двутавровой балки Ш3:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

Стандартным условным обозначение двутавровой балки Ш3 считается, обозначение типа – балка 30Ш3, балка 35Ш3, балка 50Ш3 и т.д.

Вид двутавровая балки — Ш4

Производимая в соответствии с ГОСТ 26020, выпускается с параллельными гранями полок, и имеет специальные обозначения. Двутавровая балка с обозначением Ш относится к типу «широкополочная балка».

Технические параметры двутавровой балки Ш4:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

Стандартным условным обозначение двутавровой балки Ш4 считается, обозначение типа – балка 50Ш4, балка 70Ш4 и т.д.

Вид двутавровой балки — К1

Производимая в соответствии с ГОСТ 26020, выпускается с параллельными гранями полок, и имеет специальные обозначения. Двутавровая балка с обозначением К относится к типу «колонная балка».

Технические параметры двутавровой балки К1:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

Стандартным условным обозначение двутавровой балки К1 считается, обозначение типа – балка 35К1, балка 40К1 и т.д.

Вид двутавровой балки — К2

Балка двутавровая в зависимости от назначения, отличается по таким параметрам, как вид полки и ее размер. Двутавровая балка К2, производимая в соответствии с ГОСТ 26020, выпускается с параллельными гранями полок, и имеет специальные обозначения. Двутавровая балка с обозначением К относится к типу «колонная балка».

Технические параметры двутавровой балки К2:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

Стандартным условным обозначение двутавровой балки К2 считается, обозначение типа – балка 25К2, балка 35К2, балка 40К2 и т.д.

Вид двутавровой балки — К3

Балка двутавровая в зависимости от назначения, отличается по таким параметрам, как вид полки и ее размер. Двутавровая балка К3, производимая в соответствии с ГОСТ 26020, выпускается с параллельными гранями полок, и имеет специальные обозначения. Двутавровая балка с обозначением К относится к типу «колонная балка».

Технические параметры двутавровой балки К3:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

Стандартным условным обозначение двутавровой балки К3 считается, обозначение типа – балка 25К3, балка 30К3 и т.д.

Вид двутавровой балки — К4

Балка двутавровая в зависимости от назначения, отличается по таким параметрам, как вид полки и ее размер. Двутавровая балка К4, производимая в соответствии с ГОСТ 26020, выпускается с параллельными гранями полок, и имеет специальные обозначения. Двутавровая балка с обозначением К относится к типу «колонная балка».

Технические параметры двутавровой балки К4:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

Вид двутавровой балки — К5

Балка двутавровая в зависимости от назначения, отличается по таким параметрам, как вид полки и ее размер. Двутавровая балка К5, производимая в соответствии с ГОСТ 26020, выпускается с параллельными гранями полок, и имеет специальные обозначения. Двутавровая балка с обозначением К относится к типу «колонная балка».

Технические параметры двутавровой балки К5:

• Длина от 4 до 12 метров (допускается производство балки длиной более 12 метров);
• Отклонение по массе на 1 метр двутавровой балки от стандарта [-5 — +3] %;
• Кривизна двутавровой балки не более 0,2% общей длины.

• Балка 10
• Балка 12
• Балка 14
• Балка 16
• Балка 18
• Балка 20
• Балка 22
• Балка 24
• Балка 27
• Балка 30
• Балка 36
• Балка 40
• Балка 45
• Балка 50
• Балка 55
• Балка 60

Отличие нормальных двутавровых балок (Б) от широкополочных (Ш)

ПРАЙС-ЛИСТ НА БАЛКУ (Ш) и (Б)

• 12Б1, 14Б1, 16Б1
• 25Б2, 30Б2, 35Б2
• 30Б1, 40Б1, 50Б1

• 25Ш1, 35Ш1, 40Ш1
• 45Ш1, 50Ш1, 60Ш1
• 50Ш2, 60Ш2, 70Ш2

Различия в маркировке и обозначении

В ассортименте горячекатаных балок от компании APEX METAL присутствуют изделия с параллельными гранями полок по ГОСТ 26020-83 и СТО АСЧМ 20-93 — стандарт на двутавровую балку Нижнетагильского металлургического комбината (Евраз НТМК), который является основным производителем двутавров в России.

Буквой «Б» маркируются нормальные профили, буквой «Ш» — широкополочные. Последний вид отличается более широкими полками при условно одинаковой высоте и немного большей толщиной стенки. Большая ширина полок повышает устойчивость. Например:

• балка 20Б1 — ширина полки 100 мм при высоте 200 мм
• балка 20Ш1 — ширина полки 150 мм при высоте 194 мм

Профиль Б1 отличается от профиля Б2 в первую очередь высотой двутавра, ширина полок, как правило, сопоставима. Например:

• балка 25 Б1 — высота 248 мм при ширине 124 мм
• балка 25 Б2 — высота 250 мм при ширине 125 мм

Себестоимость металлопродукции зависит от типа, к которому та относится. При сопоставимой стоимости за тонну, цена за погонный метр балки широкополочной в связи с большими габаритами и весом выше, чем у нормального типа.

Показатели стоимости для двутавровой балки любого типоразмера вы можете найти в Каталоге на нашем сайте, изучив таблицу с ассортиментом продукции. Также уточнить ценовые, качественные и эксплуатационные характеристики двутавров можно в Департаменте продаж по телефону: +7 (495) 128-03-58.

Нормальный двутавр — технические характеристики и стоимость

Широкополочный двутавр — технические характеристики и стоимость

Прайс-лист на двутавровую балку специальной серии М для возведения мостов и эстакад: 24М, 30М, 36М, 45М, изготовленной из ст. 09Г2С и ст. 3.

Цены на двутавровую стальную балку для изготовления металлоконструкций и перекрытий: 10, 12, 14, 16, 18, 20, 30, 36, 40, произведенной из ст. 3.

.. | Сортамент двутавров

Разновидности двутавровых балок

Двутавровая балка представляет собой прокат или сварной профиль, в разрезе напоминающий букву « Н », и используемый в качестве ответственных несущих конструкций. Балка стальная двутавровая — более выигрышный вариант в строительстве, по сравнению с квадратным профилем соответствующего сечения, конструкция получается более прочной и более облегчённой. Используются такие балки там, где требуется повышенная сопротивляемость статическим и динамическим нагрузкам. Балку двутавр овую широко применяют для изготовления разнообразных металлоконструкций и сооружений гражданского и промышленного строительства, подвесных путей, мостов, шахтных перекрытий, в автомобильной промышленности и для частного строительства, для армирования бетонных изделий, в железнодорожной промышленности. Для каждого вида работ существует своя разновидность балок, отличающихся между собой углом наклона граней полок, толщиной стали, соотношением длин между стыковочными элементами. Все виды балок классифицируются по стандартам качества.

Двутавры делятся на:

Балки с параллельными гранями полок по двутавр ГОСТ 26020 -83 и стандарту СТО АСЧМ 20-93. Балка ГОСТ 26020 предполагает стальные двутавры горячекатаные с параллельными гранями полок высотой до 1000мм и шириной до 400мм.

Двутавр СТО АСЧМ 20-93 — стандарт СТО АСЧМ 20 распространяется на горячекатаные двутавры с параллельными гранями полок из нелегированной и низколегированной стали.

По соотношению размеров, форме профиля и условиям применения эти двутавры в свою очередь подразделяются на:

— нормальные двутавры — имеют индекс Б (например, балка 20 Б1, двутавр 25Б1 , балка 30 Б2, 40Б1),

— широкополочный двутавр — имеет индекс Ш ( балка 25 Ш1, двутавр 30 Ш1 , двутавр 35Ш1 , 45Ш2),

— двутавр колонный — имеет индекс К (20К1, двутавр 30К1 , 40К3).

Приведём пример расшифровки обозначения балки 40Ш2:

цифра 40 обозначает высоту балки в см,

цифра после буквы — 2 — модификация, чем она больше, тем двутавр тяжелее и толще.

Б алки нормальные применяют для перекрытий, возведения стен, лестниц, опор, при строительстве ферм, мостов, различных гидросооружений.

Балки широкополочные двутавровые используются в несущих конструкциях перекрытий, для лестничных пролётов.

Колонные балки используют в промышленном строительстве.

Балка двутавровая низколегированная 09Г2С производится по стандарту СТО АСЧМ 20. Марка стали 09Г2С соответствует строительным конструкциям С345 и придаёт двутавру повышенную крепость, устойчивость к очень высоким (до +450 град С) и низким (до -70 град С) температурам, не образуя трещины. Последний факт позволяет использовать эту балку в условиях крайнего севера. Металлические балки 09Г2С изготавливают нормальные, балки 09Г2С широкополочные , балки 09Г2С колонные .

Балки с уклоном внутренней грани полок: обычные балка ГОСТ 8239 -89 и специальные двутавр ГОСТ 19425 -74. Такие двутавры обладают большой прочностью и способностью выдерживать большие нагрузки, поэтому используются при возведении мостов и используются в качестве перекрытий зданий.

Балка двутавровая ГОСТ 8239 распространяется на горячекатаный стальной двутавр с уклоном внутренней грани полок (уклон 6 — 12%) ( двутавр размеры : двутавр 10, двутавр 12, двутавр 14, балка 16 , балка 18, двутавр 20).

ГОСТ 19425 относится к:

а) горячекатаным двутавровым балкам для подвесных магистральных путей — балки монорельсовые двутавровые — имеют индекс М, уклон граней полок не может превышать 12%. Размеры балки : 18М, 20М, 24М, балка 30М , 36М, 45М.

Монорельсовые балки применяют также для производства кран-балок, козловых и мостовых кранов, электротельферов.

б) балкам для армирования шахтных стволов — специальные — имеют индекс С — с уклоном граней не более 16%. Такие балки применяют для укрепления сводов при прокладывании туннелей и шахт.

в) швеллерам специальным.

Сварные балки изготавливают с большей высотой изделия — до 1500 мм, и длиной до 16м. Их используют тогда, когда заложены нагрузки в проект, превышающие возможности прокатной балки. Сварная балка даёт возможность уменьшить расход, количество отходов и себестоимость металла, уменьшить вес металлоконструкции, сохраняя несущую способность профиля. Такая балка стальная изготавливается строго под заказ и выполняется на автоматизированных линиях, в соответствии с нормативами. Сварную балку применяют для каркасных, несущих подкрановых конструкций, для больших пролётов перекрытий. Компания ЗАО « Металлоторг » производит изготовление сварной балки на складах в Лобне и Твери, используя марки стали 3 и сталь 09Г2с.

В изучении сортамент двутавров , размеры балки , двутавр цена , вес двутавра, вес погонного метра балки поможет наш сайт. Произвести расчёт балки можно обратившись к нашим менеджерам, также у них можно купить балку двутавровую , балки перекрытия , сделать заказ и купить сварную балку, купить балку 09Г2С , решить вопросы по резке и доставке оплаченного металлопроката.

Двутавр: описание, виды, характеристики

Двутавровая балка – длинномерное фасонное изделие со сложной Н-образной конфигурацией, позволяющей добиться высокой прочности конструкции и устойчивости к нагрузкам любого рода.

Учитывая это, строители используют двутавры, когда они хотят добиться высокой надежности опорных и несущих конструкций при возведении различных объектов, начиная с гражданских, заканчивая промышленными.

Такие опоры создаются, как правило, из двух видов двутавров — сварных и горячекатаных. Оба исключают возникновения усадок, сдвигов, образования трещин, прочих возможных ситуаций.

Виды двутавров

Двутавровую балку можно найти в двух ее вариациях — горячекатаных и сварных. Каждый из этих двух видов предлагает свои преимущества и недостатки.

Рассмотрим каждую группу подробнее.

Горячекатаные двутавры

Когда нужно изготовить двутавр, самый простой способ это осуществить — воспользоваться станами горячей прокатки. При помощи заготовок, подвергая материал сдавливающему действию многочисленных валков, заготовка в итоге удлиняется, а затем приобретает узнаваемый Н-образный профиль.

Теперь рассмотрим преимущества и недостатки использования материала.

монолитность, так как балки не имеют соединительных сварных швов

на поверхности балки достаточно быстро остаются различные следы

их изготовление – относительно простое

ограниченный сортамент, ведущий к оговоренному ранее индивидуальному размеру и единичном производству, что увеличивает время ожидания

более высокие показатели жесткости и прочности, чем у обычных металлоконструкций

нет возможности удешевить материал по причине сочетания разных видов сталей.

Сварные двутавры

Технология производства сварных двутавров несколько отличается: из листовой заготовки требуемой толщины нарезаются полосы. Затем из них сваривается Н-образная конструкция необходимой конфигурации.

Сварочные швы должны быть тщательно проверены на предмет прочности и качества. Для этого они проходят ультразвуковой контроль, шлифуются, и изделие покрывается защитным слоем.

Сварным двутаврам отдают предпочтение, когда необходимо:

● получить чистую поверхность изделия;

● изготовить балки с разной шириной/толщиной, не прописанных в ГОСТах;

● использовать различные виды стали для определенных целей (придать особые свойства, уменьшение веса конструкции, а также для снижения стоимости).

Сортамент

Для строительных нужд двутавр — универсальный материал, который может понадобиться для разных целей. Как правило, продукция используется в целом ряде индустрии – метрострой, мостостроение и т.п.

Выпуск двутавровых балок регламентируется ГОСТ 8239, ГОСТ 19425 и др. В них указаны основные размеры, предельные отклонения, а также правила маркировки изделий.

Горячекатаная балка двутавровая с уклоном полок

Данный вид выделяется среди прочих небольшим внутренним уклона полок относительно стенки — речь идет о диапазоне 6-12%.

В зависимости от качества прокатки изготавливают:

● балки с повышенной точностью – имеется буква «Б» в маркировке;

● балки с обычной точностью – обозначаются буквой «В».

Используются такие балки, например, для подвесных путей в различных конструкциях, работающих на изгиб.

Есть балки из того же материала, но уже с большим уклоном 12-16% (ГОСТ 19425). Согласно ГОСТ, он хорошо выдерживает нагрузки на сжатие, используется для укрепления мощных сооружений, например, стволов шахт, метрополитена. Обозначаются литерой «М».

Следующие три типа горячекатаных изделий объединяет один общий признак – отсутствие уклона полок и их параллельные грани.

Двутавры нормальные

Данный вид труб предлагает характерные классические соотношения размеров, когда полка двутавра по ширине в два раза меньше высоты профиля.

Нормальные двутавровые стальные балки обозначаются буквой «Б». Они хорошо себя зарекомендовали в строительстве в качестве опор или элементов решетчатых колонн. Также они востребованы в машиностроении, где их используют для создания рам грузовых автомобилей и вагонов, и в промышленном секторе, где из них создают подкрановые пути для электромостовых кранов и другие металлоконструкции.

Характеристики балки двутавровой

Балки двутавровые (ГОСТ 19425-74), двутавры стальные горячекатаные (ГОСТ 8239-89), двутавры с параллельными гранями полок (СТО АСЧМ 20-93)

Купить стальные двутавры от компании «Металлинвест» вы можете в нашем каталоге.

Балки двутавровые из углеродистой и низколегированной стали.
ГОСТ 8239. Конструкция и размеры
ГОСТ 535, ГОСТ 19281. Общие технические требования

Балки двутавровые стальные специальные.
ГОСТ 19425-74. Конструкция и размеры
ГОСТ 535-88. Общие технические требования

Применяются в крупнопанельном, промышленном и гражданском строительстве для перекрытий, колонных металлоконструкций, мостовых сооружений, опор и подвесных путей.

Балки специальные ГОСТ 19425-74 выпускаются видов:

• С — для армировки шахтных стволов;
• М — балки для подвесных путей.

По точности прокатки изготовляют:

• высокой точности — А
• обычной точности — В.

В соответствии с заказом балки изготовляются длиной от 4 до 13 м:

• мерной длины;
• кратной мерной длины;
• мерной длины с остатком до 5% массы партии;
• немерной длины.

Остатком считаются профили длиной не менее 3 м.

По требованию потребителя допускается изготовление профилей ограниченной длины в пределах немерной и длиной свыше 13 м.

Первые две цифры обозначают высоту для данной группы профилей в см.

Индекс после первых двух цифр — вид профилей по ширине полок:

Цифра после индекса определяет профилеразмер в данной серии (по толщине стенки и полки). При наличии одного профилеразмера цифра не указывается.

Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93:

• А — размеры по АSТМ А6;
• В — размеры по ВS 4;
• С — размеры по JIS G 3192.

Индекс У в конце обозначения означает исполнение профиля в усиленном варианте.

Площадь сечения и масса 1 м длины профилей с индексами А, В и С приняты по соответствующим стандартам.

Параметры балки специальной (ГОСТ 19425-74)

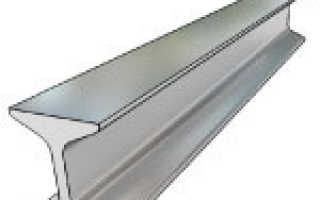

Балка двутавровая СТО АСЧМ 20-93.

В настоящее время основным производителем двутавров в России является Нижнетагильский металлургический комбинат (НТМК), выпускающий продукцию как по ГОСТам, так и по собственному техническому условию (СТО АСЧМ 20-93), несколько отличающемуся от ГОСТа.
