Копировальная втулка для фрезера что это такое?

Как фрезеровать с копировальным кольцом — урок 4

Используя копировальное кольцо, можно фрезеровать по шаблону, неоднократно копируя один и тот же рисунок.
При выполнении различных работ, например, установке дверных петель, нужны столярные навыки и умение обращаться с инструментами. Для установки нескольких петель обычно требуется немало времени, если только не воспользоваться ручным фрезером с копировальным кольцом. При помощи этого инструмента с такой трудоемкой задачей можно справиться быстро, и при этом каждый раз довольно точно фрезеруя мелкие детали.
Одна из задач копировального кольца — это защита шаблона от фрезы. Фланец копировального кольца, скользящий по краю шаблона, должен быть такой величины, чтобы не мешать вращению фрезы. Поэтому необходимо учитывать расстояние между копировальным кольцом и фрезой.
Совет: если диаметр копировального кольца равен 24 мм, а фрезы — 16 мм, то отнимите 16 от 24 и разделите пополам. И получите расстояние между кольцом и фрезой.
При изготовлении шаблонов с цифрами следует прибавить расстояние между копировальным кольцом и фрезой, которую необходимо перемещать внутри шаблона.
Также шаблон должен быть немного больше.
Чтобы понять, как именно будет перемещаться фреза, необходимо добавить расстояние между копировальным кольцом и фрезой.

Упражнение

Необходимо заподлицо прикрепить петли размером 30 х 71 мм для раскладного стола. Воспользуемся 12-миллиметровой пазовой фрезой и копировальным кольцом с диаметром 16 мм. После установки копировальное кольцо на 5 мм смещено под основанием. Шаблон изготавливаем из дощечки толщиной не менее 6 мм. Отпиливаем кусок дощечки такой величины, чтобы получить опору для всего основания. С одной стороны отмечаем место для петель и добавляем расстояние между копировальным кольцом и фрезой: 16 мм — 12 мм = 4 мм, которые делим пополам. То есть, необходимо прибавить 2 мм.

Как работает кольцо

Оно действует очень просто: ведя фрезер вдоль шаблона (внутри, как с цифрами, или снаружи), можно получить соответствующий шаблону рисунок.
Этот метод можно применить для изготовления эффектной дверной таблички, но особенно он полезен, когда, например, нужно поставить заподлицо петли для нескольких дверей шкафа. На такой случая можно смастерить свой шаблон и фрезеровать по нему необходимое число пазов для установки петель. На изготовление шаблона понадобится время, зато потом на каждый петельный паз уйдет всего несколько секунд. Ведь чтобы сделать петельный паз обычным долотом, времени потребуется гораздо больше.

Готовый шаблон

Мы купили готовый шаблон с цифрами. Он очень похож на шаблоны, которыми пользуются для рисования цифр карандашом.

Буквы ручным фрезером

Зажимаем шаблон струбцинами, вставляем в него фланец копировального кольца, включаем фрезер, погружаем фрезу в деталь и перемещаем фрезер по форме шаблона.

1-2-3

Вот как просто фрезеровать при помощи шаблона. Здесь ясно видно, что фрезерование выполнено не на всю ширину шаблона, и между выфрезерованным пазом и краем шаблона есть небольшое расстояние.

Используем кольцо

Что такое копировальные втулки для фрезера и как ими пользоваться?

1. Что это такое?
2. Для чего нужны?
3. Как сделать своими руками?
   • Инструменты и материалы
   • Схема изготовления
4. Как пользоваться втулкой?

При обустройстве производственных линий и даже небольших мастерских важно знать, что из себя представляют копировальные втулки для фрезера, как пользоваться ими, и что это такое вообще. Полезно разбираться, как идёт работа со втулками на ручном фрезере. Ещё одна тонкость — как сделать втулку своими руками и для чего она нужна.

Что это такое?

Копировальные втулки для фрезера — это специальные приспособления, которые могут обеспечить особо скрупулёзные манипуляции с деталями. Копирование возможно при использовании хорошего шаблона или, иначе говоря, лекала. Стоит отметить, что есть и альтернативное название — копировальное кольцо. Инструмент работает путём крепления к рабочей части станка за счёт винтов либо предусмотренных конструкторами защёлок. Иногда втулка не входит в набор поставки фрезера либо штатная экипировка не годится для определённых задач.

Решение этой проблемы возможно при помощи:

покупки у производителя фрезерных аппаратов;

покупки у изготовителей шаблонов;

заказа у частных токарей;

самостоятельного изготовления приспособления.

Для чего нужны?

Копировальные кольца (втулки) применяют, если требуется повторять массу однородных манипуляций с различными деталями. Яркий тому пример — врезка различной фурнитуры в двери, а именно:

обычных и замаскированных петель;

планки для защелок.

Вместо копировальных втулок иногда применяют фрезы, укомплектованные подшипниками. Есть два частных варианта: с размещением подшипника выше фрезы либо на её переднем крае. Отрицательной стороной такого решения оказывается невозможность глубоко погрузить инструмент в материал, поэтому кольцо более эффективно. При его применении можно не ограничиваться высотой торцов шаблонов.

Специалисты отмечают, что добиться успеха можно, если правильно выбирать габариты втулки и фрезы. Расхождение их не позволяет выполнять фрезеровку правильно. Различие между габаритами колец и режущего инструмента планируется конструкторами чётко при формировании шаблонов. Также оптимальный результат достигается, если у фрезера нет люфтов при нагрузке как в продольной, так и в поперечной плоскости.

Наружное сечение колец центруется по отношению к режущему участку фрезы.

Превращение ручного фрезера в станок по изготовлению крупных партий деталей с помощью копировальной втулки

Приспособления для ручного фрезера, такие как копировальная втулка, позволяют изготавливать крупные партии совершенно одинаковых деталей.

Фрезеровка по шаблону увеличивает производительность инструмента. Линии реза ровные, не требующие доработки.

Что это такое и для чего она нужна?

Копировальная втулка – кольцо, скользящее по кромке шаблона. В результате фреза точно повторяет заданный контур и не пересекает линии разметки. Невозможно ровно резать заготовку, направляя инструмент вручную, тем более сделать несколько совершенно одинаковых деталей.

Копировальная втулка состоит из кольца и фланца. Ось симметрии приспособления, совпадает с осью вращения шпинделя. Фланец выполняется по размеру отверстия опорной плоскости фрезера, и крепится на нее. Когда на корпус с двигателем надавливают, рабочая часть инструмента опускается по направляющим, перпендикулярно опорной подошве.

Фреза оказывается ниже подошвы, и врезается в обрабатываемую деталь. Копировальное кольцо упирается боковой поверхностью в торец шаблона, не пуская инструмент за его границы. Используя трафарет, можно вырезать на детали рисунок любой сложности. Достаточно пройти по контуру фрезой, затем зачистить всю площадь занижения.

Особенности производства приспособлений

Перед изготовлением шаблона необходимо точно знать диаметры режущего инструмента и приспособления. Шаблон должен выступать наружу заданного контура выборки на размер, равный разнице радиусов втулки и фрезы. Его толщина допускается от 2 мм до 10 мм. Изготовить трафарет можно с помощью простых инструментов.

1. Нанести на лист будущего шаблона контур паза.
2. Вычесть разницу диаметров втулки и фрезы.
3. Нанести снаружи вырезаемого контура параллельную линию, отступая вычисленный размер.
4. Вырезать трафарет по наружной линии.

Зачистить заусенцы и острые кромки. Теперь достаточно закрепить шаблон на обрабатываемой поверхности струбцинами, и можно вырезать пазы.

Как ее сделать своими руками?

От прочности износостойкости металла копировального кольца зависит, как долго прослужит приспособление. Производители электроинструмента делают втулки их инструментальной стали. Чтобы соединить кольцо и фланец применяют специальное сварочное оборудование.

В домашних условиях можно изготовить менее прочные, но дешевые приспособления для фрезера. Для этого понадобится настольный токарный станок.

1. Из листа дюрали или стали вырезать круг, по диаметру равный отверстию в подошве фрезера. Снаружи оставляют выступы с отверстиями для крепления приспособления на опорную плоскость фрезера.
2. Подобрать трубу с наружным диаметром на 2–4 мм больше необходимого.
3. Проточить снаружи будущее кольцо в размер.
4. Сделать выборку со стороны торца. Она должна плотно заходить в отверстие фланца.
5. Снять лишний металл внутри.
6. Прошлифовать шкуркой с маслом кольцо. Отрезать.

Сваривать вместе детали такой толщины сможет только специалист высокой квалификации. Любителям достаточно посадить фланец на клей и расклепать тонкий торец кольца.

Как пользоваться таким приспособлением для фрезера?

Трафарет накладывается на обрабатываемую деталь по разметке и фиксируется. Сверлом делается отверстие. В него заводится фреза, и производится обработка по контуру.

В повседневной жизни чаще всего фрезеровку пазов с применением копировальной втулки применяют при установке дверей. Мастера на месте с высокой точностью вырезают пазы под ручки, замки, делают занижение под планки навесов.

В столярных мастерских по шаблону вырезаются декоративные элементы мебели. Используя фигурные фрезы, столяр изготавливает партии деталей со сложным узором. Копировальная втулка делает доступными и простыми выборки пазов и углублений любой конфигурации. Достаточно правильно сделать шаблон и отрегулировать глубину обработки.

Обзор фрез-4. Копировальные фрезы, втулки, упоры, ролики и работа по шаблонам.

admin

20 ответов на “Обзор фрез-4. Копировальные фрезы, втулки, упоры, ролики и работа по шаблонам.”

Спасибо! про Форстера Буквально утром выяснил что не стоит его пихать во фрезер))) благо ни чего не сломал и не повредил, но дымнуло нормально прям с первой секунды))))

Михаил, добрый день. я новичок в работе с фрезером. Посоветуйте, на какой скорости нужно работать, я собираюсь, работать с фрезой Производители: Корвет, Диаметры хвостовиков 8, Диаметры кромочных прямых фрез 16, Рабочие длины: 40 на Фрезер BOSCH POF 1400 ACE. Буду работать по шаблону с фанерой 3 см. Очень нужен Ваша профессиональная помощь.

А я сверлом форстнера работал на фрезере фестол of2200 ,сверлил под мебельные петли и все нормально,ничего не погнуло.

у меня на боше копировальньій ролик вешается на упор и оч большой диапазон размещения и за предельі фрезьі — так что то у вас какойто бош недоделанньій попался

Добрый день, Михаил. Пересмотрел все Ваши видео, большое спасибо Вам за Ваш труд. Купил себе фрейзер и до того как попал к Вам на канал уже успел угробить почти весь набор прилагаемых китайских фрез, уж сильно руки чесались))) Теперь стал выбор новых фрез и на просторах интернета глаза разбежались) Скажите какой минимальный набор фрез должен быть у новичка? Допустим прямые пазовые фрезы нужны всех диаметров или можно взять какие то самые распространенные? если да, то какие? для начала хотелось бы сделать разделочные доски и стул лесенку по Вашим урокам. И скажите никогда не сталкивались с фрезами фирмы Атака? Заранее спасибо!

Михаил, вы не сталкивались с фрезерами Skil? Было бы здорово ваше мнение услышать.

Как вариант можно дорожку от подшипника смочить водой слегка и дерево отойдет быстрее, а потом зашлифовать.
Как определить несоосность при покупке ?

здравствуйте Михаил. как насчёт кукурузы копировальная наборная фреза d22.обгонял боковинки стула прямой фрезой макита вдоль волокон идёт хорошо на торцах вырывает куски сосны приходится склеивать обрабатывать заново получается неочень.спиралки, смт с наклоном дороговато а кукурузу нашёл за 2т.

Внешний подшипник на бош не выдвигается по тому что КРОМОЧНЫЙ ФРЕЗЕР с кромочной подошвой, на всеми любимой маките на кромочном фрезере это сделано так же на кромочной подошвой, не путайте универсальные фрезеры где ролик крепится к параллельному упору и специализированные кромочные фрезеры. Они нужны для того что фрезеровать кромку. А на универсальных фрезерах бош сделано как вы говорите ролик крепится к параллельному упору!!

Спасибо! Четко, ясно, по делу, без косноязычия . На редкость правильная для такого ролика работа оператора, грамотный монтаж.

добрый день, посоветуйте фрезу по фанере и дереву, для станка чпу. шпиньдель хочу вставить макита700. хочу отрезать (не гравировать) материал глубиной до 20мм

спасибо большое за обзор, жаль вы не уточнили, почему копировальные фрезы разного диаметра? вы показали и тонкие и толстые, как выбрать? в чём отличие:?

Михаил, как относитесь к копиркам со сменными ножами?

подскажите пожалуйста, каким радиусом лучше делать полукруглую фаску для сиденья скамьи и для ступеней двухярусной кровати (будут расположены вертикально друг над другом)?

Михаил! Здравствуйте! Очень благодарен Вам за лекции ,которые Вы читаете!Ничего подобного не встречал еще на Ютубе.Умно и грамотно.Огромное Вам спасибо.!Низкий поклон.

Доброе время суток. Каким образом выбрать D копировальной фрезы, для определенной работы, или D не имеет значение?

Огромное спасибо, долго искал на просторах Ютюба подобные ролики, но именно ваши целиком и полностью ответили на все мои вопросы.Еще раз спасибо за ваш труд!

с каких пор бош стала уважаемой фирмой?

Спасибо большое за Ваш огромный труд!!Вы большой молодец и большой профессионал!!Помогите новичку, суть в следующем: сделал деревянное колесо в котором необходимо сделать паз для обода глубина 4 мм, высота 30 мм: какую фрезу посоветуете для выполнения данного задания!Заранее большое Спасибо!!

очень все доходчиво, здорово! Особенно хорошо, что затрагиваете технику безопасности.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Копировальные втулки

Копировальные втулки

Краткий видео обзор и первое предствление для чего необходимы копировальные втулки можно посмотреть тут:

На данный момент предлагаем Вам два вида копировальных втулок — с резьбой М20 и М30. Принципиальное отличие только в размере резьбы для крепления втулки к подошве фрезера. На чертеже видно, что отличие только в одном размере — М20 или М30.

Для работы с ящичными шаблонами понадобятся втулки трех основных размеров ф12,7мм, ф17мм и ф19мм. Для регулировки натяга изготовлены втулки с отклонениями +-0,1мм. Следовательно, полный комплект будет состоять из следующих размеров втулок:

— ф12,6мм; ф12,7мм; ф12,8мм;

ф16,9мм; ф17мм; ф17,1мм;

ф18,9мм; ф19мм; ф19,1мм, гайка, два центрирующих конуса ф8мм и ф12мм

Полный комплект втулок:

Возникает логический вопрос: «Как установить такую втулки в подошву фрезера, который у Вас?»

Для этого предлагаю следующее решение — изготовить новую подошву фрезера, которая будет «дружить» с втулками и Вашим фрезером.

Рассмотрим пример изготовления подошвы для фрезера makita PR1110c:

Шаг №1. Проверяем есть ли присоединительные размеры подошвы Вашего фрезера тут: http://pekas.ru/prisposobleniya-dlya-obrabotki-dereva/shiporezka-fmt/razmeryi-podoshv-frezerov.html. Если модель Вашего фрезера есть в данном списке, то просто указываете при заказе модель фрезера. Если модели Вашего фрезера нет в списке, то шаг №2:

Шаг №2. Откручиваем подошву от фрезера, обводим на листе бумаги, сканируем и высылаем на e-mail: [email protected]. Выглядит это примерно так:

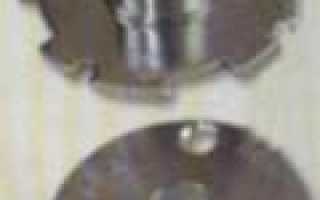

Подошва фрезера с копировальной втулкой выглядят так:

Подошвы фрезеров изготовлены из двух пластин, толщиной 3мм. Пластины могут быть изготвлены из Ст3 или нержавеющей стали (по желанию заказчика). В разрезе подошва с копировальной втулкой выглядят так:

Есть возможность вставки копировальной втулки в стол для фрезера. Подробнее можно посмотреть тут.
