Как ровно согнуть лист металла

Многие задаются вопросом: как ровно согнуть лист металла? И не удивительно, ведь при выполнении строительных работ может появиться необходимость в выполнении подобной процедуры.

Трубы небольшого диаметра сгибают при помощи тисков. Очень часто при строительных процессах возникает потребность согнуть трубы довольно большого диаметра. Для подобной работы необходимы специальные станки, на которых выполняют сгибание металлических листов и труб. Сгибаемый компонент при этом не деформируется.

Как ровно согнуть лист металла? Этапы:

Совет: при сгибании деталей учитывается его толщина, пластичность и определяется радиус кривизны.

Технология гибки метала

Сгибание листового металла подразумевает осуществление определенных действий, которые приводят к тому, что материал приобретает нужную форму. Процесс сгибания металла выполняется без помощи сварочных или других соединений, уменьшающих долговечность и прочность материала.

При сгибе наружные слои изделия растягиваются, а внутренние сжимаются. Технология заключается в том, чтобы одну часть перегнуть по отношению к другой на требуемый угол.

Вовремя гибки металлический лист подвергается деформации. Ее величина зависит от толщины изделия, пластичности, угла изгиба и скорости сгибания. Сам процесс выполняют на оборудовании, за счет чего не образуются повреждения. Если согнуть деталь неправильно, то на его поверхности могут произойти разные дефекты, вследствие чего на линии изгиба металл получает разные повреждения, что может привести к ее поломке.

Напряжение изгиба должно быть больше, чем предел его жесткости. В результате гибки может происходить пластическая деформация. При этом после операции сгиба готовая конструкция будет хранить ту форму, которая была ей задана.

Преимущества процесса ровной гибки листа металла:

Высокая производительность процесса.
В результате сгибания можно получить заготовку без шва.
Готовая конструкция имеет высокую устойчивость к коррозии.
На месте сгиба не образуется ржавчина.
Конструкция является цельной.
Высокая прочность.

Специальное оборудование стоит довольно дорого.
Ручная гибка достаточно трудоемкая.

В отличие от конструкций, выполненных путем сгиба металла, на сварных конструкциях присутствует сварной шов, который подвергается ржавчине и коррозии.

Сгиб изделий выполняется вручную или с использованием специальных устройств. Ручной изгиб – сложная и трудоемкая процедура, которая выполняется при помощи плоскогубцев и молотка. Если нужно ровно согнуть лист металла небольшой толщины, применяют киянку.

Сгибание листового металла осуществляют при помощи вальцов, роликовых станков или пресса. Чтобы материалу придать форму цилиндра, применяют гидравлические, ручные или электропроводные вальцы. Подобным методом производят трубы.

Гибка листового металла используется в целях домашнего строительства для производства водостоков, металлических каркасов, профилей, труб и прочих конструкций. При сгибании материала своими руками можно выполнить трубы разного диаметра. С помощью станков загибаются изделия с цинковым покрытием. Для этого следует изготовить станок, желательно по шаблону.

При загибе какого-либо изделия следует определить его параметры. Длина конструкции вычисляется с учетом радиуса. Для заготовок, которые сгибаются под прямым углом, без образования закруглений, припуск должен составлять 0,6 мм от общей толщины листа.

Собственноручно можно сгибать следующие металлы:

Радиус изгиба будет зависеть от качества металла и варианта гибки.

Как ровно согнуть лист металла своими руками?

Для изготовления скобы методом гибки применяют следующие инструменты и материалы:

тиски;
металлический лист;
оправа;
молоток;
электропила по металлу;
брусок.

Заранее по схеме вычисляется длина полосы заготовки и выполняется расчет сгибания металлического листа. В расчете на каждый загиб делается запас по 0,5 мм толщины и по 1 мм на сгиб торцов в сторону. По заранее составленной схеме выпиливается заготовка и делается отметка места загиба. Для того чтобы согнуть материал используют тиски с угольниками.

Сначала на уровне изгиба нужно зажать в тисках заготовку. Затем при помощи молотка осуществляется первый загиб. Заготовка переставляется в тисках и зажимается оправой вместе с бруском, после чего выполняется второй загиб.

Как ровно согнуть лист металла: изготовление станка своими руками

Для того чтобы создать устройство, позволяющее в домашних условиях выполнить изгиб металлического листа необходимо подготовить следующие материалы и инструменты:

уголок 80 мм;
болты;
металлическая балка двутавр 80 мм;
петли;
сварочный аппарат;
струбцины;
рукоятки;
стол.

Все работы начинаются с подготовки основы самодельного станка из профиля – двутавра 80 мм. После этого сверху к двутавровой балке прикручивается уголок 80 мм на два болта. Во время сгибания он будет крепить заготовку. Под уголок приваривается три петли от стальных дверей, вторые половинки которых приваривают к самому уголку.

Чтобы выполнить гибку, к уголку привариваются две рукоятки по 800 мм, при помощи которых можно будет поворачивать станок. Листогиб прижимается к столу при помощи двух струбцин. Прижимной уголок откручивается. Затем укладывается заготовка, а уголок перемещается на место.

При необходимости его можно будет приподнять, не снимая при этом. После этого материал продевают между двутавром и уголком. Металлический лист аккуратно выравнивается. Затягиваются болты и при помощи поворота заготовка сгибается на требуемый угол.

Самодельный станок – устройство не универсальное, так как его используют для сгибания листов маленькой толщины. Если есть необходимость в загибе материала с большой толщиной, следует применять станки, выполненные на производстве.

Электрооборудование, свет, освещение

Трубы небольшого диаметра, безусловно, можно согнуть и используя для этого самые обыкновенные тиски. Но как же поступить с трубами, которые имеют достаточно большой диаметр? Для этих целей существуют специальные станки, позволяющие проводить гибку листового металла и труб без деформации и повреждений, с учетом толщины и пластичности металла, из которого они сделаны, а также с определением радиуса кривизны, что очень важно.

Содержание:

Понятие гибки металла

Слесарная операция гибки листового металла представляет собой проведение ряда воздействий, в результате чего лист металла принимает необходимую форму согласно чертежу без использования сварки или других методик соединения, которые существенно влияют на структуру металла, снижая уровень его прочности и срок службы. В процессе совершается растяжение наружных слоев листового металла и сжатие внутренних.

Сущность технологии кроется в том, что часть заготовки по отношению к другой перегибается на определенный, предварительно заданный угол. Металл в процессе гибки подвергается деформации. Уровень допустимой деформации находится в зависимости от толщины металла, его угла изгиба, хрупкости материала и скорости, с которой происходит процесс изгибания.

Процедуру осуществляют при помощи специального оборудования для гибки листового металла, которое позволяет получить на выходе готовое изделие без наличия дефектов. Если металл будет согнут неправильно, то появление многочисленных микротрещин спровоцирует ослабление материала в месте изгиба, поэтому готовое изделие в самый неподходящий момент может сломаться на этом месте.

Технологию гибки металла принято использовать для металлических листов, которые имеют разную толщину. Напряжение изгиба должно превышать предел упругости. К тому же деформация заготовки должна являться пластической. Только в этом случае заготовка будет сохранять после снятия нагрузки приданную ей форму.

Читать еще: Как изготовить пружину в домашних условиях?

Среди преимуществ подобного метода обработки металла необходимо отметить высокую производительность, возможность автоматизации процесса и получение бесшовной конструкции в результате, что повышает устойчивость к коррозии и прочность изделия.

А вот на сварных конструкциях по истечению определенного времени в зоне сварки начинается коррозионный процесс, от которого нельзя защититься даже с помощью специального покрытия. А технология гибки листового металла способна обеспечить металлической конструкции цельность, защищая её от преждевременного формирования ржавчины.

Виды гибки металла

Гибку металла можно производить вручную или с применением специализированного оборудования. Гибка металла собственными руками представляет собой достаточно трудоемкий процесс, который занимает немало времени и заключается в работе плоскогубцами и молотком. Изгибание тонкого металла проводят киянкой.

Для механизации процедуры используют специальные приспособления для гибки листового металла — вальцы, листогибочные прессы и роликовые станки для гибки. Для придания листу цилиндрической формы принято использовать гидравлические или ручные вальцы, либо вальцы с электрическим приводом. С их помощью можно получить такие объемные детали, как дымоходы, трубы и желоба.

Чаще всего производят гибку листового металла с помощью листогибочного пресса. Развитие оборудования на сегодняшний день дошло до такого уровня, то листогибочные станки способны изготовить за один рабочий цикл сложные детали с несколькими линиями гиба. Смена гибочного инструмента происходит быстро, поэтому станок можно быстро перенастроить в максимально сжатые сроки на другое изделие.

Область применения

Процедура изгибания металла, как правило, используется, на небольших производствах и в домашнем хозяйстве для изготовления профилей разных размеров, сборных перегородок, корпусных изделий, уголков, швеллер, откосов, водосточных желобов, металлических каркасов и подвесных строительных систем и других изделий из металла.

В промышленности и быту не обойтись в наше время без труб. Однако следует заметить, что конфигурация их соединений бывает иногда достаточно сложной. Для сокращения числа стыкуемых элементов и уменьшения резьбовых соединений можно трубам придать определенную конфигурацию, изогнув их под требуемым углом.

Процедура гибки листового металла своими руками позволяет получить необходимую геометрию канализационных, водопроводных и газовых сетей с минимальными расходами, обеспечив внутри каналов самое меньшее сопротивление.

Станки для гибки металла в листах предназначены для обработки стали, меди и алюминия. Подобное оборудование позволяет изгибать материал, который имеет цинковые или лакокрасочные покрытия. Мобильность оборудования для процесса гибки металла предоставляет возможность многие работы осуществлять прямо на объектах, экономя средства и время на его транспортировку.

Функциональные возможности станка

Самодельный станок для изгибания металла является отдельной категорией представителей подобного вида станков. Такой станок вы можете изготовить самостоятельно для использования в частном хозяйстве, к примеру, для прокладки водопровода и строительства теплицы. Создание станка для гибки металла не нуждается в разработке детальных чертежей. Но для этого вам нужно заготовить шаблон из древесины или другого материала, который повторяет контур определенной формы изгиба.

Выполняя изгибание заготовки, важно её размеры определить правильно. Расчет длины заготовки рекомендуется выполнять, учитывая радиусы гибки листового металла. Для деталей, которые изгибаются под прямым углом без создания с внутренней стороны закруглений, припуск заготовки на изгибание должен составлять 0,6 — 0,8 от показателя толщины металла.

Изгибать своими руками можно только детали и заготовки из пластичных металлов – алюминия, латуни, незакаленной стали и меди. Размер минимального радиуса изгиба зависит от технических свойств материала заготовки, методики гибки и качества поверхности. Детали с малым радиусом закруглений рекомендуется изготовлять исключительно из пластичных материалов, также их можно предварительно подвергнуть отжигу.

Гибка труб своими руками

Существует несколько разновидностей гибки труб: «калач», когда труба изгибается полукругом при обеспечивает поворот на 180 градусов; «скоба» — изогнутая труба напоминает букву «П»; «компенсатор», что используется для обвода препятствий; «утка» — изгиб по типу английской буквы «N» и другие.

Гибке можно подвергать сварные и цельнотянутые трубы, трубы без наполнителя и с наполнителем (сухой речной песок), который предохраняет стенки труб от образования морщин и складок в местах изгиба. По теории гибку листового металла и труб в домашних условиях выполняют исключительно в холодном состоянии.

Для гибки труб, которые имеют диаметр 10-15 миллиметров, используют плиту с отверстиями, в которые устанавливают в соответствующих местах штыри, что являются упорами при гибке. Трубы, которые имеют диаметр до 40 миллиметров и большие радиусы кривизны, принято гнуть в холодном состоянии при помощи неподвижной оправки. Существуют и другие способы изгибания стальных труб, но они нуждаются в создании специального приспособления.

Гибка дюралюминиевых, медных и латунных труб в холодном состоянии отличается некоторыми особенностями. До начала процедуры трубы принято отжигать — медные при температуре 600-700 градусов по Цельсию с охлаждением в воде, трубы из латуни – при температуре 600-700 градусов с охлаждением на воздухе, изделия из дюралюминия — при температуре 350-400 градусов с охлаждением на воздухе. Посмотрите видео о гибке листового металла, где показано, как это делается.

Трубу необходимо заполнить расплавленной канифолью, парафином или стеарниом, а потом дать заполнителю остыть. После процедуры гибки заполнитель нужно выплавить, начиная с концов, потому что нагрев середины трубы, в которой содержится заполнитель, вызывает ее разрыв.

Принципы гибки

Главные принципы изгибания рассмотрены на примере создания скобы. Непосредственно перед началом гибки необходимо по чертежу определить длину полосы металла или заготовки, а также провести расчет гибки листового металла. При этом нужно сделать припуски на каждый изгиб по 0,5 толщины полосы и по 1 миллиметру на опиливание торцов на сторону. Заготовку при необходимости выровняйте на наковальне, опилите по чертежу и нанесите риски мест загиба.

Гибку полосы производят в тисках с угольниками-нагубниками в следующей последовательности. Зажмите в тисках заготовку на уровне загиба, ударами молотка сделайте первый загиб, переставляя заготовку в тисках и зажимая ее отправкой вместе с бруском. Затем сделайте второй загиб.

Нужно достать заготовку и разметить длину лапок скобы. Скобу с бруском-оправкой принято загибать в тисках, отгибая обе лапки. Проверьте изгибы по угольнику, при необходимости исправьте их, используя брусок-оправку и молоток. После окончания изгибания опилите деталь до необходимых размеров.

Вы уже поняли, что изгибание металла большое значение имеет и в бытовых условиях. Но для этого понадобится специальный станок и умение им пользоваться. Помните, что на цену гибки листового металла влияют многие факторы. Если процесс изгибания производится с нарушением технологии и правил, а также не учитывая особенностей, которые характерны именно для этого типа работ, то готовое изделие вы получите некачественным.

Как изогнуть железный лист без гибочного станка

В процессе строительства дома или дачи зачастую появляется необходимость в оборудовании водостоков, канализации, каркасов из металла.

При изготовлении подобных изделий необходимо придать плоской заготовке необходимую пространственную форму. Советы опытных мастеров, как загнуть лист металла в домашних условиях, позволят изготавливать конструкции хорошего качества, которые прослужат долгое время. Для работы не понадобится гибочный станок, обойдемся небольшим набором инструментов, которые есть в мастерской.

Читать еще: Станки для заточки свёрл в домашних условиях

Существует простой способ сделать это и без специальных приспособлений наподобие листогиба.

Что понадобится для сгибания листа

Понадобятся измерительные инструменты, болгарка с камнями толщиной 1 мм и 2 мм. Для техники безопасности требуется иметь специальные очки. Гнуть будем листовую сталь толщиной 2 мм, размеры подбираются в зависимости от чистой длины и ширины с учетом величины подгибов. Гнуть надо на любом ровном профиле металлическим молотком.

Технология загиба листового материала

Процесс рассмотрим на примере изготовления крышки для коптильни. Толщина листа в нашем случае 2 мм.

Сделайте разметку на листе. На каждый изгиб предусмотрено 35 мм, для загиба рекомендуется вычесть из этого размера по 4 мм. Соответственно, на листе надо нарисовать прямоугольник 508×308 мм, изгибы получатся длиной по 31 мм. Под линейку проведите линии.

Чтобы лист можно было легко согнуть, необходимо прорезать небольшие канавки. Наденьте защитные очки или маску и болгаркой ровно пройдитесь по линиям, глубина резания примерно один миллиметр, но не более. Толщина диска 1 мм.

Поменяйте диск на 2,5 мм и еще раз пройдитесь по линиям. Пользоваться двумя дисками надо по двум причинам.

Тонким диском намного легче работать, он дает ровный срез, проще контролировать глубину.
Широкий диск увеличивает пропил, что позволяет загибать металл без упора о кромки.

Прорежьте одну сторону угла, полностью они срезаются после изгиба.

Приступайте к гибке листа. Точно по линии пропиливания положите его на профиль, согните вначале одну сторону, затем противоположную.

Обстукивайте постепенно по всей длине, гните медленно, не пытайтесь сделать сразу большой угол.

Повторите операции с оставшимися краями листа. Если линия получилась не идеальной, то поставьте деталь на ребро и подровняйте проблемные места.
Проверьте изделие. Все в норме – отрежьте болгаркой оставшиеся хвостики.

Проварите места срезов на углах. Болгаркой уберите окалину, потеки металла и острые края, придайте товарный вид.

Заключение

Ровным изгиб получается за счет предварительного прорезания, по этим линиям металл гнется намного быстрее, а толстые края не деформируются. Таким методом можно гнуть толстые листы под различные изделия.

Смотрите видео

https://sdelaysam-svoimirukami.ru/

Как сделать трубу из жести без станка

Домашние мастера придумали много способов сгибания металлического листа в трубу без применения станка.

Предлагаем вариант с применением походящей по размерам болванки. Делают её из старой трубы подходящего диаметра.

Лист металла раскладывают на полу, отрезают от него кусок нужной длины. Чтобы определить нужный размер, требуемый диаметр трубы умножают на 3,14 и прибавляют 30 мм на шов.

К болванке с двух сторон приваривают перпендикулярно одна к другой по паре трубок. В их отверстия должен свободно вставляться лом.

Рекомендация мастера: способом сгибания металлического листа при помощи болванки удобно изготавливать трубы не более метра в длину.

Чтобы воспользоваться приспособлением, потребуются усилия трех человек. Болванку укладывают на край листа. Один человек встает сверху, двое других накручивают металл на болванку, проворачивая лом на 90 градусов.

Всю длину листа скручивают таким способом, оставшийся край подбивают молотком. Шов закрепляют при помощи сварки.

Нужно учесть, что радиус сгиба листового металла зависит от его толщины и способа изготовления. Горячекатаная сталь больше подходит для труб, из холодного проката изготавливают профильные изделия.

Технология гибки листового металла своими руками

Технология гибки – основные сведения

Сгибание металла выполняют без сварочных швов, что позволяет избежать коррозии в дальнейшем и получить изделие повышенной прочности. Деформация не требует значительных усилий и выполняется, как правило, в холодном состоянии.

Исключение составляют твердые материалы, вроде дюрали или углеродистых сталей. Технология гибки листового металла разрабатывается соответственно поставленным задачам в таких вариантах, как:

радиусная,
многоугловая,
одноугловая,
п-образная.

Отдельный случай – сгибание с растяжением. Данную технологию применяют при изготовлении деталей с большими радиусами гибки, небольшого диаметра. При изготовлении деталей своими руками, процесс сочетают с такими операциями, как резка или пробивка.

Для обработки в домашних условиях хорошо подходят мягкие виды металлов и сплавов, такие как латунь, медь, алюминий. Изготовление изделий методом сгибания выполняется на вальцовочных или роликовых станках, либо вручную.

Последняя процедура довольно трудоемкая. Гибку производят при помощи плоскогубцев и резинового молотка. Если лист небольшой толщины, используют киянку.

Как выполнить гибку под прямым углом

Для сгибания скобы из металлического листа потребуется набор инструментов и приспособлений, состоящий из:

тисков,
молотка,
электропилы,
бруска,
оправы.

Длина полоски изготавливается по схеме, с тем расчётом, что на каждый загиб должен приходиться запас по 0,5 мм, плюс еще миллиметр на сгибы с обеих сторон. Заготовку помещают в тиски с угольниками. Зажимая её по линии сгиба, обрабатывают молотком.

После этого будущую скобу разворачивают в тисках, зажимают оправой и бруском, формируют другую сторону. Заготовку вытаскивают, отмеряют необходимую длину сторон, выполняя загибы по низу.

Треугольником сверяют правильность угла, подправляя молотком неточности. При выполнении обеих операций, заготовку поджимают бруском и оправой. Готовую скобу подпиливают до нужного размера.

Как изготовить листогибочный станок самому

Для придания металлу нужной конфигурации, жестянщики используют листогиб. Но как поступить мастеру, у которого специального оборудования под рукой нет?

На деле вопрос, как гнуть листовой металл в домашних условиях, решается просто. Достаточно использовать собственную смекалку и элементарные приспособления, чтобы изготовить простенький станок.

Чтобы изготовить сгибатель для металлического профиля, потребуются:

двутавровая балка 80 мм,
крепеж (болты),
петли,
уголок 80 мм,
струбцины,
пара рукояток.

Понадобится также аппарат для сварки и устойчивый стол, на котором закрепляют готовый станок.

Основу устройства составляет двутавровая балка, к которой двумя болтами прикручивают уголок, удерживающий заготовку в процессе сгибания. Под него методом сварки крепятся три дверные петли. Вторую их часть приваривают непосредственно к уголку.

Чтобы станок легко поворачивался во время сгибания листового металла, к нему с двух сторон приделывают ручки. Струбцинами готовый станок крепят к столу. Перед укладкой заготовки уголок откручивают или приподнимают. Лист прижимают, выравнивают по краю и загибают, поворачивая станок за рукояти. Самодельное устройство годится только для обработки заготовок незначительной толщины.

Сгибание металлического листа при помощи молотка

Для того чтобы выполнить гибку листа толщиной до 1,2 мм под прямым углом, используют простейшие инструменты – плоскогубцы (струбцины) и резиновый молоток.

Читать еще: Как сварить нержавейку инвертором в домашних условиях?

Обработку производят на ровном деревянном бруске. Линию сгиба прочерчивают при помощи карандаша и линейки. Затем лист зажимают плоскогубцами так, чтобы их концы пришлись точно на линию разметки.

Край постепенно отгибают вверх, продвигаясь вдоль сгиба. После того, как угол приблизится к 90 градусам, лист помещают на брусок и при помощи молотка окончательно выравнивают.

Таким образом изготавливают узкие детали, например кромки из жести.

Совет: резиновый или деревянный молоток используют, чтобы на металле не образовались вмятины. Если сгибание выполняется обычным инструментом, в качестве прокладки нужно взять текстолитовую пластину.

Сгибание листа толщиной до 2 мм удобно проводить на рабочем столе. Металл располагают так, чтобы линия разметки приходилась на кромку. Под обрабатываемый материал подкладывают стальной уголок.

Лист зажимают в тисках при помощи двух деревянных брусков. Сгибание производят при помощи молотка, простукивая металл от одного конца к другому. Край листа при этом направляют вниз так, чтобы в итоге он полностью лег на закрепленный по краю стола уголок. Этим способом изготавливают изделия любой ширины, в том числе ящики или мангалы.

Изготовление трубы без применения станка

Домашние умельцы изобрели массу способов сгибания металлического листа в трубу без применения станка.

Предлагаем рассмотреть простейший вариант с использованием походящей по размерам болванки. Изготавливают её из старой трубы подходящего диаметра.

Рекомендация мастера: способом сгибания металлического листа при помощи болванки удобно изготавливать трубы не более метра в длину.

Как провести радиусную гибку листового металла?

Одной из распространенных технологических операций при работе с металлическими листами является гибка. Она позволяет изменять форму заготовок без механических повреждений, разрезания, сварки. Радиусная гибка листового металла выполняется на заводах, в частных мастерских.

Листовой металл (Фото: Instagram / fortis_metaldesign)

Основные принципы гибки металла

Когда мастеру нужно получить изделие с углами определённой формы, он может разрезать металлический лист, а затем сварочным аппаратом соединить отдельные детали под нужным углом. Однако нагревание материала до высоких температур изменяет его структуру, что может негативно сказаться на свойствах металла.

Чтобы не нарушать целостность заготовки, не изменять структуру материала, можно провести сгибание металлических листов. Принцип гибки заключается в том, что наружные слои металла растягиваются, а внутренние сжимаются. Листы предварительно не разогреваются. Оборудование работает по принципу системы рычагов, на которые передаёт усилие мастер или привод. Максимальный угол изгиба определяется зависимо от толщины заготовки, вида материала, его характеристик.

При изгибании листов по радиусу или под острыми углами, необходимо предварительно проверять точность выставления деталей. Если произошёл перекос, а изделие было согнуто, могут образоваться микротрещины, которые приведут к разрушению целостности заготовки при эксплуатации.

Типы гибки

Существует два основных способа сгибания металлических листов:

Продольная — до изгиба материал не разогревается. Из-за этого невозможно сгибать заготовки большой толщины.
Поперечная — включает три технологические операции — изгиб, осаживание, вытяжка. Предварительно деталь нагревается. Кромки сгибаются без разогревания.

Радиусная гибка металла осуществляется с помощью ручного или промышленного оборудования. Зависимо от того, какую форму готового изделия нужно получить, изменяется конструкция станков.

Листогибочный пресс (Фото: Instagram / stankoprom)

Разновидности и конструкция гибочных станков

Изделия из листового металла обрабатываются с помощью разных видов оборудования для гибки. Разновидности листогибов:

Ручные механизмы. Представляют собой станки, которые работают по системе рычагов. Для сгибания заготовок мастеру нужно прилагать усилия через специальные ручки, поднимающими прижимную пластину.
Оборудование с гидравлическими, пневматическими приводами, электродвигателями. Это промышленные станки, которые позволяют сократить усилие со стороны рабочего при проведении гибки.
Вертикальные листогибочные прессы. Заготовка располагается на рабочем столе. Сверху на неё начинает давить рабочая часть пресса. Она приводится в движение пневматической или гидравлической системой.
Трубогибы с разными системами управления. Могут быть ручными, оборудованными приводами, облегчающими рабочий процесс.
Угловые трубогибы.
Дорновые трубогибы.

Сложности применения станков напрямую зависят от системы управления. Ручные модели требуют точной проверки размещения заготовки, передачи усилий на рычаги, чтобы согнуть заготовку. Если на оборудовании установлена система ЧПУ, рабочий процесс становится более эффективным, точным, быстрым. Однако работать на станках, оборудованных ЧПУ сложнее чем на простых моделях. Нужно знать, как выставлять настройки, задавать алгоритмы, снимать ошибки.

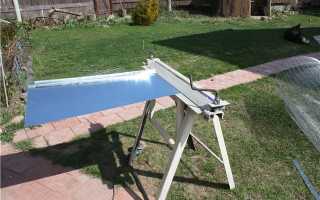

Создание станка для сгибания листового металла

Для бездефектной гибки можно использовать самодельные механизмы. Их можно изготовить своими руками, не обладая дополнительными навыками. Для этого нужно создать чертеж, подготовить материалы, инструменты:

швеллера, металлические уголки;
прижимную пластину;
дверные петли;
деревянный брусок;
металлические прутья.

Из инструментов нужен сварочный аппарат, дрель со сверлами по металлу, болгарка, шлифовальная машинка.

Этапы изготовления станка:

Изначально нужно подготовить материалы, нарезать швеллера, уголки, прутья по размеру болгаркой.
Собрать раму с устойчивыми ножками. Соединить отдельные части сварочным аппаратом. Швы зачистить шлифовальной машинкой покрыть антикоррозийным составом.
Соединить два уголка дверными петлями, чтобы получилась подвижная конструкция.
Наварить на один из уголков металлические прутья, которые будут выполнять роль ручек.
Закрепить подвижную конструкцию на раму так, чтобы можно было работать с заготовками.

Некоторые мастера изготавливают механизмы без основания, которые закрепляются на готовом верстаке.

Швеллера (Фото: Instagram / stockwood.ru_moscow)

Собственноручная гибка

Чтобы знать, как работать с металлическими листами, изготавливать изделия требуемой формы, нужно учитывать радиусы гибки листового металла. Максимальные и минимальные радиусы можно посмотреть по специальным таблицам, которые можно найти в интернете. Этапы проведения технологического процесса:

Проверяется целостность листа.
Рассчитывается соотношение толщины заготовки, усилий, передаваемых через оборудование на неё, прочности металла.
Изготавливается чертёж будущего изделия.
Выставляется угол на оборудовании.

После запуска производится изгиб. Важно перепроверить точность выставления детали, чтобы не случилось перекоса.

Радиусная гибка — отдельный технологический процесс, с помощью которого обрабатываются металлические листы. Он позволяет деформировать металл, не изменяя его структуры. Мастеру нужно рассчитывать углы, принимая во внимание вид металла, сплавов, толщину листа. Неправильные расчёты приведут к образованию микротрещин, которые повлияют на целостность детали.
